平法标注法

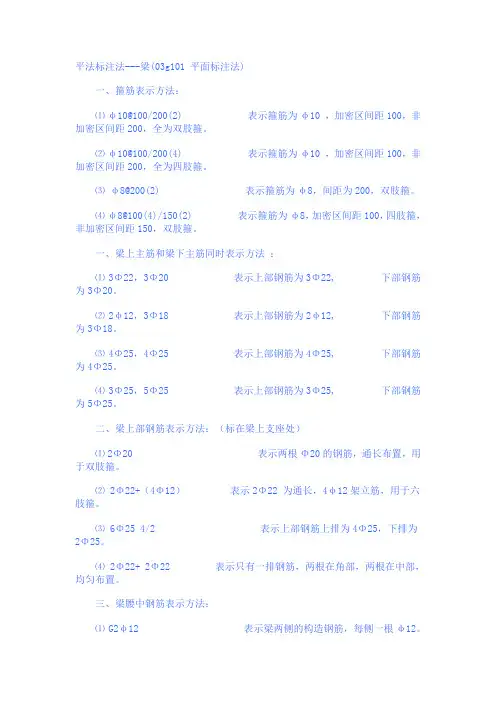

平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁平法

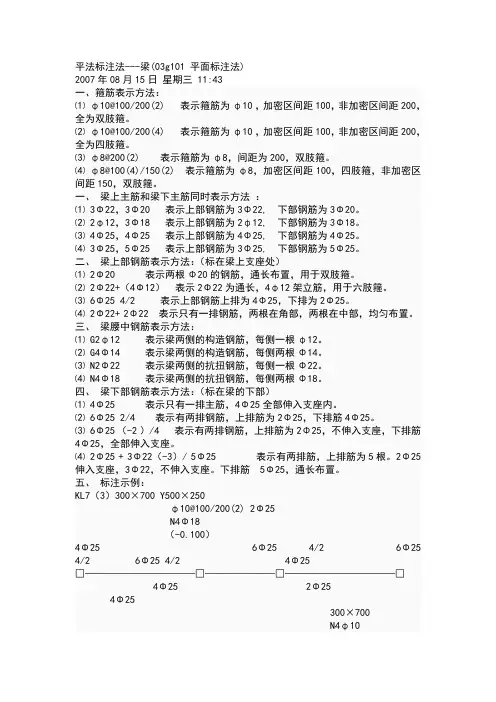

平法标注法---梁(03g101 平面标注法)2007年08月15日星期三 11:43一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁平面注写方式
注： (XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨 数。
例 KL7(5A) 表示第7号框架梁，5跨，一端有悬挑。 L9(7B) 表示第9号非框架梁，7跨，两端有悬挑。
（2） 梁截面尺寸
• 等截面梁：b×h • 加腋梁：Yc1×c2 c1－腋长 c2 －腋高 • 不等高悬挑梁： b×h1 /h2
（5 ） 梁侧面纵向构造钢筋 或受扭钢筋配置
•
G 4 Ф12，表示梁的两个侧面共配置4 Ф12
的纵向构造钢筋，每侧各配置2Ф12。
•
N 6 φ22，表示表示梁的两个侧面共配置 6
φ22的受扭纵向钢筋，每侧各配置3φ22 。
（6） 梁顶面标高高差
• 当某梁的梁顶面高于所在结构层的楼面 标高时，其标高高差为正值,反之为负值。
例如：某结构层的楼面标高为44.950m 当某梁的梁顶面标高高差注写为（－0.050）
时，即表明该梁顶面标高为44.900m。
2、梁原位标注 （1）梁支座上部纵筋
• 1、当上部纵筋多于一排时，用“/”将各排纵筋之 上而下分开。如 6φ25 4/2
• 2、当同排纵筋有两种直径时，用“＋”将两种直 径的纵筋相联，注写时将角部纵筋写在前面。如 2φ25＋2φ22
• 注写为2φ25＋3 φ22 （－3)/ 5φ25 则表示 上排纵筋为2φ25和3 φ22 ，其中 3 φ22 不伸入 支座；下一排纵筋为5φ25，全部伸入支座。
（3） 附加箍筋或吊筋
• 将附加箍筋或吊筋直接画在平面图中的主梁上，用线 引注总配筋值（附加箍筋的肢数注在括号内）。
（4）当在梁上集中标注的内容不适用

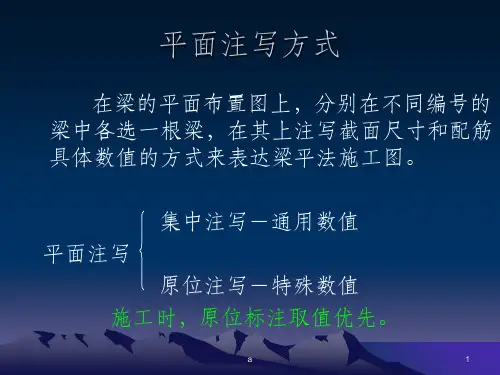

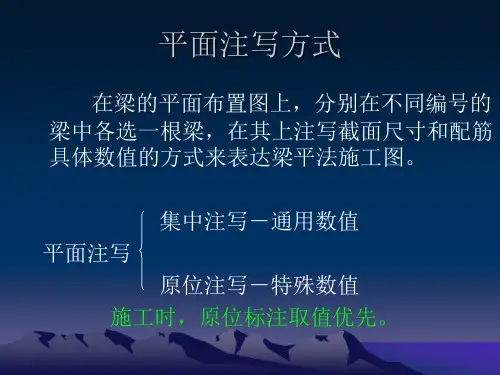

1 平面注写方式
在梁的平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配筋 具体数值的方式来表达梁平法施工图。
平法施工图
• G2φ12
—— 构造钢筋根数、直径。
• （-0.05） —— 梁顶标高与结构层标高的差值，
•
负号表示低于结构层标高。
图13.2.9 集中注写的形式
②箍筋的标柱规则
当箍筋分为加密区和非加密区时，用斜线“/” 分隔，肢数写在括号内。当抗震结构中的框架梁 采用不同的箍筋间距和肢数时，也可用斜线“/” 将其分隔开表示。
结构层标高和结构层高
柱编号 截面尺寸 纵筋及箍筋
c2为腋高。
当有悬挑梁且根部和端部不同时，用斜线分割根部
与端部的高度值，即b×h1/h2。
————————————
• KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
• φ8@100/200(2) — 箍筋直径、加密区间距/非加密
•
区间距（箍筋肢数）。
• 2Φ25
—— 通长筋根数、直径。
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时，用“+”号相联标注，并将通长 筋写在“+”号前面，架立筋写在“+”号后面并加括号。例如，当梁配 置四肢箍时， 用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12） 为架立钢筋。 若梁上部仅有架立筋无通长钢筋，则全部写入括号内。 当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同， 此时可将标准写在梁的下侧，并用分号“；”隔开。
②梁下部纵向钢筋 当梁下部纵向钢筋多于一排时，用“/”号将各排纵
向钢筋自下而上分开。 例如梁下部注写为6φ25 （2/4）表示梁下部纵向钢筋为两排，上排为2φ25， 下排为4φ25，全部钢筋伸入支座。
当梁上部和下部均为通长钢筋，而在集中标注时已经 注明，则不需在梁下部重复做原位标注。
35 梁平法平面注写方式集中标注
01. 梁平法平面注写方式
梁配筋图 平面整体设计方法
系在梁平面布置图
平面注写方式或截面 注写方式
01. 梁平法平面注写方式
梁平面布置图
梁平面布置图，应分别按梁的不同结构层（标准 层），将全部梁和与其相关联的柱、墙、板一起 采用适当比例绘制。
✓ 在梁平法施工图中应注明结构层的顶面标高及相应的 结构层号
02. 梁平法平面注写方式集中标注
江苏建筑职业技术学院
02.集中标注
梁平法平面注 写方式包括
集中标注 原位标注
02.集中标平面注写方式集中标注包括：
➢ 梁编号 ➢ 梁截面尺寸 ➢ 梁箍筋 ➢ 梁上部通长筋或架立筋配置 ➢ 梁侧面纵向构造钢筋或受扭钢筋 ➢ 梁顶面标高高差（选注值）
梁平法平面注写方式 集中标注
江苏建筑职业技术学院职业技术学院
目录
Content
01. 梁平法平面注写方式 02. 集中标注
01. 梁平法平面注写方式
江苏建筑职业技术学院
01. 梁平法平面注写方式
平法施工图必须注明的内容
➢注明所选用平法标准图的图集号 ➢写明结构设计使用年限 ➢写明抗震设防烈度和抗震等级 ➢写明构件的混凝土强度等级和钢筋级别 ➢注明结构构件所处环境 ➢注明标准构造详图的做法 ➢特殊要求另行说明
XX
(XXA) 或(XXB)
悬挑梁
XL XX
或(XXB)
XX
井 字 梁 JZL XX
02.集中标注
悬挑端
1、楼层框架扁梁节点核心区代号KBH 2、非框架梁L、井字梁JZL表示端支座为铰接；当非框架 梁L、井字梁JZL端支座上部钢筋为充分利用钢筋的抗拉 强度时，在梁代号后加“g”
02.集中标注
梁平面注写方式
（2）梁截面尺寸
（3）梁箍筋
（4）梁上部通长筋或架立筋
（5）梁侧面纵向构造钢筋或受扭钢筋配置。
（6）梁顶面标高高差。（选注值）
a
11
（3 ）梁箍筋
• 例 Φ10@100/200(4)，表示箍筋为I级钢筋， 直径Φ10，加密区间距为100，非加密区间距 为200，均为四肢箍。
• 例 18Φ12@150(4)/200(2),表示箍筋为I级钢 筋，直径Φ12，梁的两端各有18个四肢箍，间 距为150；梁跨中部分，间距为200，为双肢箍。
非框架梁
L
XX (XX)、(XXA) 或(XXB)
悬挑梁
XL XX
井字梁
JZL XX (XX)、(XXA) 或(XXB)
注： (XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨
数。
例 KL7(5A) 表示第7号框架梁，5跨，一端有悬挑。
L9(7B) 表示第9号非框架梁，7跨，两端有悬挑。
a
• 3、当梁中间支座两边的上部纵筋不同时，须在 支座两边分别标注，否则a 只注一端即可。 17
a
18
（2 ）梁下部纵筋
• 当梁下部纵筋不全部伸入支座时，将梁支座下 部纵筋减少的数量写在括号内。
• 例 梁下部纵筋注写为6φ25 2（－2)/4 ，则 表示上排纵筋为2φ25 且不伸入支座；下一排纵 筋为4φ25 ，全部伸入支座。
• 注写为2φ25＋3 φ22 （－3)/ 5φ25 则表示 上排纵筋为2φ25和3 φ22 ，其中 3 φ22 不伸入 支座；下一排纵筋为5φ25，全部伸入支座。
a
19
（3） 附加箍筋或吊筋
• 将附加箍筋或吊筋直接画在平面图中的主梁上，用线 引注总配筋值（附加箍筋的肢数注在括号内）。
施工图梁平法
梁平法标注

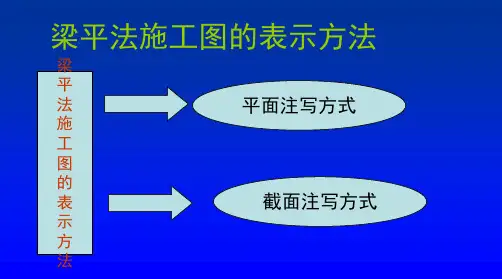

一、梁平法施工图的表示方法 平面注写方式 截面注写方式
二、平面注写方式 1.平面注写方式： 系在梁平面布置图上，分别在不同编号的梁中 各选一根梁，在其上注写截面尺寸和配筋具体数值 的方式来表达梁平法施工图。 平面注写包括集中标注与原位标注
梁号 （2）梁截面尺寸 （3）梁箍筋 （4）梁上部通常筋或架立筋配置
梁平法标注
⑵ 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项 组成，应符合下列规定
梁 类 型 代 号 序 号 跨数及是否带有悬挑 楼层框架梁 KL XX (XX)或(XXA)或(XXB) 屋面框架梁 WKL XX (XX)或(XXA)或(XXB) 框 支 梁 KZL XX (XX)或(XXA)或(XXB) 非 框 架 梁 L XX (XX)或(XXA)或(XXB) 悬 挑 梁 XL XX 注：(XXA)为一端有悬挑，(XXB) 为两端有悬挑，悬挑不
梁平法标注
（四）当在梁上集中标注的内容（即梁截面 尺寸、箍筋、上部通长筋或架立筋，梁侧 面纵向构造钢筋或受扭纵向钢筋，以及梁 顶面标高高差中的某一项或几项数值）不 适用于某跨或某悬挑部分时，则将其不同 数值原位标注在该 跨或该悬挑部位，施工 时应按原位标注数值取用。 当在多跨梁的集中标注中已注明加腋，而 该梁某跨的根部却不需要加腋时，则应在 该跨原位标注等截面的b×h，以修正集中 标注中的加腋信息。
计入跨数。 例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑。
梁平法标注
⑶ 等截面梁的截面尺寸用 b X h 表示；加 腋梁用b X h ＹLt×ht表示，其中Lt为腋 长，ht为腋高；悬挑梁根部和端部的高度 不同时，用斜线“/ ”分隔根部与端部的高 度值。
例：300×700 Y500×250表示加腋梁跨 中截面为300×700，腋长为500，腋高 为250； 200×500/300 表示悬挑梁的宽度为 200，根部高度为500，端部高度为300。
梁平法施工图平面注写方式,拿去看!
梁平法施工图平面注写方式,拿去看！平面注写方式是指在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，即梁多数跨都相同的数值；原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
既有效减少了表达上的重复，又保证了数值的惟一性。
1. 梁集中标注的内容，有五项必注值及一项选注值，规定如下：（1）梁编号，该项为必注值。
由梁类型代号、序号、跨数及有无悬挑代号组成。
根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表10-3的规定。
根据编号原则可知，如KL2(2A)表示的含义是：第2号框架梁，两跨，一端有悬挑。
（2）截面尺寸，该项为必注值。
当为等截面梁时，用bh表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即bh1/h2，h1为根部高度，h2为端部较小高度。
（3）梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数，该项为必注值。
箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例如：8@100(4)／150(2)，表示箍筋为HPB235级钢筋，直径8 mm，加密区间距为100mm，四肢箍；非加密区间距为150mm，双肢箍。
（4）梁上部通长筋或架立筋配置，该项为必注值。
应根据结构受力要求及箍筋肢数等构造要求而定。
当同排纵筋中既有通长筋又有架立筋时，应采用加号+将通长筋和架立筋相连。
注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
当全部采用架立筋时，则将其写入括号内。
例如：222表示用于双肢箍；222+(412)表示用于六肢箍，其中222为通长筋，括号内412为架立筋。
梁平面注写方式
实例二：框架梁的平法注写
总结词
框架梁的平法注写包括梁编号、梁截面 尺寸、箍筋、架立筋、贯通筋等，其中 箍筋分为加密区间和非加密区间，架立 筋和贯通筋则用于固定框架梁的位置。
VS
详细描述
框架梁的平法注写中，梁编号、梁截面尺 寸、箍筋、架立筋、贯通筋等信息都是必 要的。其中，箍筋分为加密区间和非加密 区间，以适应不同受力情况的需求。架立 筋和贯通筋则通过固定框架梁的位置，确 保整体结构的稳定性。
04
梁平法注写的优缺点
优点
表达直观
梁平法注写通过直接在梁的 平面位置标注信息，使得结 构设计意图更加直观明了， 方便施工人员理解。
信息全面
标准化程度高
梁平法注写包含了梁的尺寸、 钢筋配置、标高等信息，能 够全面反映梁的构造要求， 有助于减少施工误差。
梁平法注写采用统一的表达 方式，提高了设计图纸的标 准化程度，有利于提高工作 效率和降低成本。
实例三：非框架梁的平法注写
总结词
非框架梁的平法注写主要包括梁编号、梁截面尺寸、箍筋、 抗扭钢筋等，其中抗扭钢筋分为抗扭纵筋和抗扭横筋，用于 增强非框架梁的抗扭性能。
详细描述
非框架梁的平法注写中，除了基本的梁编号、梁截面尺寸、 箍筋等信息外，抗扭钢筋也是重要的组成部分。抗扭钢筋分 为抗扭纵筋和抗扭横筋，通过增强非框架梁的抗扭性能，提 高结构的稳定性和安全性。
建立标准化的梁平法注写符号和缩写，避免因符号和缩写不统一导致的信息混淆和 误解。
制定梁平法注写的示例和图解，为施工人员提供直观的参考，方便理解和应用。
加强施工人员的技术培训
定期开展梁平法注写技术培训，提高施工人员的 识图能力和技术水平。
建立梁平法注写技术考核标准，对施工人员进行 考核，确保其具备足够的技能和知识。
梁钢筋平法标注图解
• （三）梁箍筋，包括钢筋级别、直径、加密区与非加密 区的间距及肢数，如上图中Ф8@100/200（2），表示箍 筋为直径8mm的钢筋，加密区间距为100mm，非加密区 间距为200mm，均为2肢箍。
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值分隔开来。
• 梁集中标注的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下： • （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。 • （二）梁截面尺寸，该项为必注值，用b×h表 示；如上图中300×650表示梁宽300mm、梁高 650mm。
Байду номын сангаас
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。

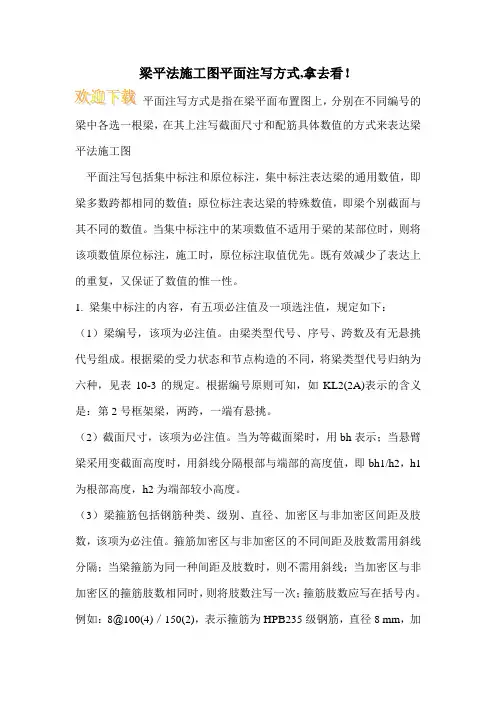

梁平法施工图平面注写方式,拿去看!
梁平法施工图平面注写方式,拿去看！
平面注写方式是指在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，即梁多数跨都相同的数值；原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
既有效减少了表达上的重复，又保证了数值的惟一性。
1. 梁集中标注的内容，有五项必注值及一项选注值，规定如下：
（1）梁编号，该项为必注值。
由梁类型代号、序号、跨数及有无悬挑代号组成。
根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表10-3的规定。
根据编号原则可知，如KL2(2A)表示的含义是：第2号框架梁，两跨，一端有悬挑。
（2）截面尺寸，该项为必注值。
当为等截面梁时，用bh表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即bh1/h2，h1为根部高度，h2为端部较小高度。
（3）梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数，该项为必注值。
箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例如：8@100(4)／150(2)，表示箍筋为HPB235级钢筋，直径8 mm，加。
钢筋混凝土构件平法识图——梁平法
钢筋混凝土构件平法识图
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注
详解梁平法施工图
详解梁平法施工图梁平法施工图的表示方法梁平法施工图是在梁平面布置图上采用在相同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁的构造。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
施工时，原位标注取值优先。
梁编号的规定：在平法施工图中，各类型的梁应按下表进行编号。
梁平面注写方式1.平面注写方式集中标注的具体内容梁集中标注内容为六项，其中前五项为必注值，如图所示。
框架梁集中标注（1）梁编号注写梁编号，该项为必注值。
其中，对井字梁，编号中关于跨数的规定见梁编号规定。
梁编号带有注在“（）”内的梁跨数及有无悬挑信息。
应注意，当有悬挑端时，无论悬挑多长均不计入跨数。
（2）截面尺寸注写梁截面尺寸，该项为必须值。
当为等截面梁时，用b×h表示，其中b为梁宽，h为梁高。
当为加腋梁时，用b×h YL1×L2表示，其中L1为腋长，L2为腋高，如图所示。
加腋梁截面尺寸注写示意当为悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h 1/h2，其中h1为梁根部较大高度值，h2为梁根部较小高度值。
如图所示。
悬挑梁不等高截面尺寸注写示意（3）箍筋注写梁箍筋，该项为必注值。
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图当为抗震箍筋时，加密区与非加密区用“／”分开，箍筋的肢数注在“（）”内。
当为非抗震箍筋，且在同一跨度内采用不同间距或肢数时，梁端与跨中部位的箍筋配置用“／”分开，箍筋的肢数注在“（）”内，其中近梁端的箍筋应注明道数（与间距配合自然确定了配筋范围）（4）上部跨中通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋）该项为必注值。
梁平法施工图(分析“注写”文档)共4张PPT
径Ø8，加密区间距100，非加密区间距为200，均 为两肢箍（如果是4表示四肢箍）； ④ 2 25，表 示梁的上部配置2根直径为25的通长钢
筋HRB400；
⑤ G4 Ø10，表示梁的两个侧面共配置4 Ø10的纵向 构造钢筋，每侧各配置2 Ø10；
-0.01，表示该梁顶面标高相对于某结构楼层的楼
⑥ 面标高低0.01m。 2 25+2 22，表示梁支座上部有四根纵向钢筋 ，
图3.2.10 梁平法施工图（平面法注写）
五.梁平法施工图
梁平法施工图表示方法——截面注写方式
11图21梁梁注原2梁1901梁梁 原图K原图梁2梁梁梁29110图2G1312Ø11110000010L48所下支：位平平支位平所位所平平平平所222222平平，，02@Ø555555×（梁梁梁梁示 部 座 在 标 法 法 座标 法 示 标 示 法 法 法 法 示面面表表+++梁梁 ，，梁梁梁，61122225平平平平00，纵上施注施施上 注施，注，施施施施，注注示示平平 表表平平平表A00，法法法法222：原筋部工法工工部 法工原法原工工工工原）/写写该该法 法法 法 法2222示示示表0施施施施表位注纵中：图图纵 ：图位：位图图图图位，，，方方梁梁施施 施施施0梁梁梁示工工工工示(标写筋，表的的筋 表表标表标表的表的标表表表截同其达式式顶顶工工 工工工2的的的梁)图图图图梁注为注原达识识注 达示注达注示识示识注示示示示示示面面：图图 图图图面上梁编上上上的（（（（的写位梁读读写 梁方梁方读方读Ø6ØØØ第梁梁梁例例标标表（（ （（（部部部两8888注 注 平号截截截截断为标的为 的法的法法————2支支支2高高示平平 平平平@ @ @ @配配配个号5面面面面面注特特特6——6—————座 座 座相相写写法的箍面面 面面面1111置置置侧框2法法法法0000尺值殊殊殊平平——平—平上上上22对对筋法法 法法法/0000222面方截施梁架455注注注注寸优数数数面面截平面平面((((部部部根根根于于为，注注 注注注222244共梁写写写写式面工各))))为于值值值注注面面注面注有有有//直直直某某表H写写 写写写优优优优22配，）））），，P3集写写注注写注写四四四径径径结结示）） ）））于于于于，尺图选0置B2表表中方方写写方写方0根根根为为为构构跨上3集集集集4宽是寸。一0示示标式式方方式方式纵纵纵222楼楼，一中中中中Ø0、555钢上上注式式式在和根向向向1层层一排的的的标标标标60筋一一，钢钢钢的的端5纵通通通的注注注注梁配用0，排排如筋筋筋楼楼悬筋长长长纵高ØØØØ平筋剖直纵纵右8888挑为钢钢钢向；， ， ，@ @ @ @筋筋面等面11110000布具号0000////2222引置体00000000((((出图数2222))))。。。。上值配筋，的分方图，别式对来并在不表
筋HRB400；
⑤ G4 Ø10，表示梁的两个侧面共配置4 Ø10的纵向 构造钢筋，每侧各配置2 Ø10；
-0.01，表示该梁顶面标高相对于某结构楼层的楼
⑥ 面标高低0.01m。 2 25+2 22，表示梁支座上部有四根纵向钢筋 ，
图3.2.10 梁平法施工图（平面法注写）
五.梁平法施工图
梁平法施工图表示方法——截面注写方式
11图21梁梁注原2梁1901梁梁 原图K原图梁2梁梁梁29110图2G1312Ø11110000010L48所下支：位平平支位平所位所平平平平所222222平平，，02@Ø555555×（梁梁梁梁示 部 座 在 标 法 法 座标 法 示 标 示 法 法 法 法 示面面表表+++梁梁 ，，梁梁梁，61122225平平平平00，纵上施注施施上 注施，注，施施施施，注注示示平平 表表平平平表A00，法法法法222：原筋部工法工工部 法工原法原工工工工原）/写写该该法 法法 法 法2222示示示表0施施施施表位注纵中：图图纵 ：图位：位图图图图位，，，方方梁梁施施 施施施0梁梁梁示工工工工示(标写筋，表的的筋 表表标表标表的表的标表表表截同其达式式顶顶工工 工工工2的的的梁)图图图图梁注为注原达识识注 达示注达注示识示识注示示示示示示面面：图图 图图图面上梁编上上上的（（（（的写位梁读读写 梁方梁方读方读Ø6ØØØ第梁梁梁例例标标表（（ （（（部部部两8888注 注 平号截截截截断为标的为 的法的法法————2支支支2高高示平平 平平平@ @ @ @配配配个号5面面面面面注特特特6——6—————座 座 座相相写写法的箍面面 面面面1111置置置侧框2法法法法0000尺值殊殊殊平平——平—平上上上22对对筋法法 法法法/0000222面方截施梁架455注注注注寸优数数数面面截平面平面((((部部部根根根于于为，注注 注注注222244共梁写写写写式面工各))))为于值值值注注面面注面注有有有//直直直某某表H写写 写写写优优优优22配，）））），，P3集写写注注写注写四四四径径径结结示）） ）））于于于于，尺图选0置B2表表中方方写写方写方0根根根为为为构构跨上3集集集集4宽是寸。一0示示标式式方方式方式纵纵纵222楼楼，一中中中中Ø0、555钢上上注式式式在和根向向向1层层一排的的的标标标标60筋一一，钢钢钢的的端5纵通通通的注注注注梁配用0，排排如筋筋筋楼楼悬筋长长长纵高ØØØØ平筋剖直纵纵右8888挑为钢钢钢向；， ， ，@ @ @ @筋筋面等面11110000布具号0000////2222引置体00000000((((出图数2222))))。。。。上值配筋，的分方图，别式对来并在不表
梁平面注写方式
（5 ） 梁侧面纵向构造钢筋 或受扭钢筋配置
• G 4 Ф12，表示梁的两个侧面共配置4 Ф12 的纵向构造钢筋，每侧各配置2Ф12。 N 6 φ22，表示表示梁的两个侧面共配置 6 φ22的受扭纵向钢筋，每侧各配置3φ22 。
•
Байду номын сангаас
（6） 梁顶面标高高差
•
当某梁的梁顶面高于所在结构层的楼面 标高时，其标高高差为正值,反之为负值。
3.2 截面注写方式
• 1、截面注写方式，系在分标准层绘制的梁平面 布置图上，分别在不同编号的梁中各选择一根梁 用剖面号引出配筋图，并在其上注写截面尺寸和 配筋具体数值的方式来表达梁平法施工图。
• 2、对所有梁进行编号，从相同编号的梁中选择 一根梁，先将“单边截面号”画在该梁上，再将 截面配筋详图画在本图或其它图上。
（4） 梁上部通长筋或架立筋
• 当同排纵筋既有通长筋又有架立筋时，应用 “＋”将通长筋和架立筋相联。如 2φ22+（4 Φ12）用于六肢箍，其中 2φ22为通长筋，4 Φ12为架立筋。 • 当梁的上部纵筋和下部纵筋均为通长筋时，如 3 φ22；3φ20表示梁的上部配置3φ22 的通长筋，梁的下部配置3φ20的通长筋。
例如：某结构层的楼面标高为44.950m 当某梁的梁顶面标高高差注写为（－0.050） 时，即表明该梁顶面标高为44.900m。
2、梁原位标注 （1）梁支座上部纵筋
• 1、当上部纵筋多于一排时，用“/”将各排纵筋 之上而下分开。如 6φ 25 4/2 • 2、当同排纵筋有两种直径时，用“＋”将两种 直径的纵筋相联，注写时将角部纵筋写在前面。 如2φ 25＋2φ 22 • 3、当梁中间支座两边的上部纵筋不同时，须在 支座两边分别标注，否则只注一端即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《梁平法施工图平面注写方式》
15.870~26.670粱平法施工图 梁平法施工图平面注写方式示例
从下两个图可以看出梁平法施工图平面注写方式与传统表
示方式的区别，在施工图中没有绘制截面配筋图及截面编号。 梁平法施工图平面注写方式的内容包括平面图和结构层楼 面标高及结构层高两部分。 平面图的内容包括轴线网、梁的投影轮廓线、粱的集中注 写和原位注写等。 轴线网和梁的投影轮廓线与常规表示方法相同。
《梁平法施工图平面注写方式》
1-1
2-2
3-3
4-4
梁平面注写方式表达示例（集中注写和原位注写）
《梁平法施工图平面注写方式》
梁的原位标注内容及含义，说明如下：
梁在原位标注时，要特别注意各种数字符号的注写位置。 标注在纵向梁的后面表示梁的上部配筋，标注在纵向梁的前面 表示梁的下部配筋。 标注在横向梁的左边表示梁的上部配筋，标注在右边表示
下部配筋。
当上部或下部纵筋多于一排时，用斜线“／”将各排纵筋 自上而下分开。
《梁两种直径时，用“+”将两种直径的 钢筋标注相连。
例如，图中的2φ 25 +2φ 22，注写时将角筋标注
写在“+”前。附加箍筋或吊筋，将其直接画在平面 图中的主梁上，用引线标注总配筋值，如图中的φ 8 @100(2)、2φ 16等。
《梁平法施工图平面注写方式》
梁平法施工图平面注写方式是在梁的平面布置
图上，分别在不同编号的梁中各选一根梁为代表，在 其上注写截面尺寸和配筋具体数值。
平面注写包括集中注写和原位注写，集中注写
表达梁的通用数值，原位注写表达梁的特殊数值。读 图时，当集中注写与原位注写不一致时，原位注写取 值在先。
《梁平法施工图平面注写方式》
