输出量是指网络训练时的期望输出。一个网络可有多个输出量，对网络 的训练的时间和精度影响不大。对于 BP 网络的输出神经元我们采用了“M中取
1"的表示法。“N 中取 1"表示法是使输出量分量数等于类别数，输入样本判 为哪一类，对应输出分量取 1，其余的 N-1 个分量取 0。
--
4、字符的识别
--
4、字符的识别
--
4、字符的识别
各神经网络的结构
采用汉字神经网络、字母神经网络、字母数字神经网络及数字神经网络 4 个神经 网络进行车牌字符的识别时，每个神经网络的结构和参数虽不同，但都采用改进 BP 网络训练算法，它们的训练过程基本一致。
--
ቤተ መጻሕፍቲ ባይዱ
4、字符的识别
--
Thank you
--
--
3、特征提取
字符特征有点特征、线特征、笔划特征等，它们多是基于字符结构特性而 构造的。基本思想是在对字符进行归一化后，把字符图像分割化为若干基 元，然后和模板比较来进行判别。由这些结构基元及其相互的关系可以精 确地对字符加以描述。 （1）、对字符进行了归一化处理，并描述了笔画复杂指数的字符特征； （2）、接着讨论了改进的粗网格特征提取和结构特征提取方法，并通过 Zernike 矩和 Gabor 变换的特征融合，准确的提取字符的特征向量 （3）、采用 K-L 变换实现了特征降维，从而降低了提取的特征向量的维 数（最终获得120维）。
1.3 车牌图像的膨胀腐蚀
文中采用开操作与闭操作技术:开操作能平滑物体轮廓、 断开较窄的 细缝并消除毛刺等;闭操作能弥合较窄的间断细缝， 补充细小的缺口， 填 充轮廓线中的断裂。
--
2、字符的切割及归一化
采用图像处理技术使图像进行灰度垂直投影，通过图像易区分出车牌 的字符区域，且容易区分出字符的左右边界。

车牌颜色的识别；
产品特性
采用嵌入式DSP硬件平台和Linux操作系统内核，具 有极高的系统稳定性和环境适应性。选用TI DM6467高 速DSP芯片作为识别运算平台，采用完全基于视频的视 觉智能分析和多帧图像识别技术。纯视频触发方式， 与传统的车牌识别器有本质的区别，无需PC及布设地 感线圈即可实现车辆检测、车牌图像采集、识别以及 车牌识别结果的输出。具有识别性能高、识别数度快、 环境适应能力强、安装维护简单等特点。适用于收费 站、厂区社区出入口、商业中心出入口识别器或智 能交通管理软件相连接，进行车牌识别，被 广泛应用于停车场、卡口等场所。
项目 成像元件 影像像素 水平解析度 信噪比 最低照度 视频输出 宽动态 RS485 数字降噪 强光抑制 电源 功耗
产品规格
参数描述 1/3″SONY SUPER HAD CCD ⅡSensor N制:976（H)*494(V) ；P制:976（H)*582(V) 700TVL ＞50dB（*128) 0.03LUX；0.0005LUX CVB：1.0V（p-p)/复合 数字宽动态DWDR及超越宽动态 支持 2D、3D双重数字降噪功能 支持 DC12V /AC24V 1.5W
二、嵌入式车牌识别器 产品介绍
产品特点
车牌识别率： 95%； 车牌捕获率： 95%； 识别车辆行驶速度：0~40 公里/小时； 输出图像分辨率：720*576； 输出图像格式：JPEG； 设备具有防雷击保护设计； 产品尺寸：248mm*143.5mm*50mm 支持车辆图片抓拍； 可通过WEB方式升级设备程序； 提供SDK 二次开发包。 支持常见车牌汉字、字母、数字、
产品特点

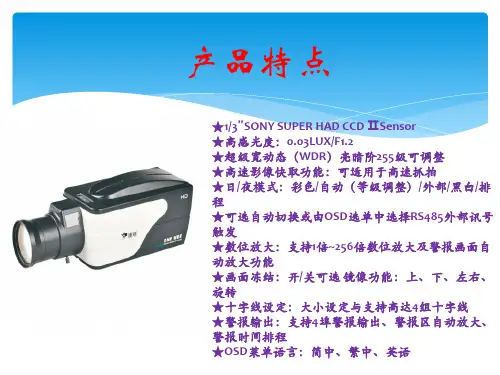

★1/3″SONY SUPER HAD CCD ⅡSensor ★高感光度：0.03LUX/F1.2 ★超级宽动态（WDR）亮暗阶255级可调整 ★高速影像快取功能：可适用于高速抓拍 ★日/夜模式：彩色/自动（等级调整）/外部/黑白/排 程 ★可选自动切换或由OSD选单中选择RS485外部讯号 触发 ★数位放大：支持1倍~256倍数位放大及警报画面自 动放大功能 ★画面冻结：开/关可选 镜像功能：上、下、左右、 旋转 ★十字线设定：大小设定与支持高达4组十字线 ★警报输出：支持4埠警报输出、警报区自动放大、 警报时间排程 ★OSD菜单语言：简中、繁中、英语
