船用雷达 详细介绍

船舶导航雷达船舶导航雷达应用于船舶导航的雷达称为船舶导航雷达Shipborne Navigation Radar 亦称航海雷达 Marine Radar 或船用雷达在本教材中简称雷达IMO在雷达性能标准中指出雷达通过显示其他水面船只障碍物和危险物导航目标和海岸线等相对于本船的位置有助于安全导航和避免碰撞雷达能够及时发现远距离弱小目标精确测量本船相对目标的距离和方位确定船舶位置引导船舶航行通过传感器的支持雷达还具备了目标识别与跟踪地理参考信息显示等功能能够更好地避免船舶碰撞保障航行安全第一节雷达目标探测与显示基本原理一雷达目标测距测方位1．雷达图像特点雷达通过发射微波脉冲探测目标和测量目标参数习惯上称雷达发射的电磁波为雷达波微波具有似光性在地球表面近似以光速直线传播遇到物体后雷达波被反射在雷达工作环境中能够反射雷达波的物体如岸线岛屿船舶浮标海浪雨雪云雾等等统称为目标这些目标的雷达反射波被雷达天线接收称为目标回波回波经过接收系统处理调制屏幕亮度最终在显示器上显示为加强亮点回波距离和方位的测量都是在显示器上完成的1 雷达图像基本元素雷达显示系统将雷达传感器探测到的本船周围目标以平面位置图像极坐标系显示在屏幕上早期的雷达显示器也田此被称为PPI如图6-9-1所示其中图a 为海面态势示意图本船周围有一岛屿另有一目标船与本船相向行驶图b 为海平面俯视图可以看出本船航向000°目标船正航行在本船右舷本船左舷后约245°处有一岛屿图 c 为雷达屏慕扫描中心起始点为本船参考位置又称为统一公共基准点 Consistence common reference pointCCRP 作为IBS中的重要组成部分雷达测量目标所得到的数据如距离方位相对航向和航速本船与目标船的最近会遇距离 Distance to the closest point of approachCPA 和航行到最近会遇距离所需时间 Time to the closest point of approachTCPA 等都必须参考CCRP这个位置点在传统的雷达上通常对应为雷达天线辐射器的位置最新性能标准要求CCRP可以由驾驶员根据需要设置典型位置通常为驾驶台指挥位置图6-91中雷达量程为12n mile即在雷达屏幕上显示了以本船为中心以12n mile 为半径本船周围海域的雷达回波在雷达屏幕上HL Head Line 称为船首线其方向由本船发送艏向装置 THD 或陀螺罗经驱动指示船艏方向发自于扫描起始点的径向线称为扫描线扫描线沿屏幕顺时针匀速转动转动周期与雷达天线在空间的转动周期一致屏幕上等间距的同心圆称为固定距标圈 Range RingRR 每圈间隔2n mile用来估算目标的距离与固定距标圈同心的虚线圆是活动距标圈 Variable Range MarkerVRM 它可以由操作者随意调整半径借助数据读出窗口的指示测量目标的准确距离EBL Electronic Bearing LineEBL 称为电子方位线可以通过面板操作控制其在屏幕的指向借助数据读出窗口的指示或屏幕边缘显示的方位刻度测量目标的方位很多雷达将VRM／EBL联动称为电子距离方位线 Electronic range／bearing lineERBL 可以通过一次性操作同时测量目标的距离和方位现代雷达用平面光栅显示器取代PPI如图6-9-2所示雷达回波图像区域仍然采用图6-91c 的形式在图像周围的功能区域大致可以划分为操作菜单状态指示和数据显示等区域屏幕上除了显示岛屿岸线导航标志船舶等对船舶导航避碰安全航行有用的各种回波之外还无法避免地显示出各种驾驶员不希望看到的回波如海浪干扰雨雪干扰同频干扰云雾回波噪声假回波等一个专业的雷达观测者应能够在杂波干扰和各种复杂屏幕背景中分辨出有用回波引导船舶安全航行2 雷达图像的特点雷达图像不同于诲图也不同于视觉图像设备自身的性能微波辐射的特性大气传播的条件目标的反射能力以及周围环境的变化都会影响雷达图像的形成与质量为了对雷达图像特点建立起感性认识下面以图691为例简单列举雷达图像的显示特点待详细研究了雷达的原理和目标的观测特性后我们对雷达图像的特点才会有全面的了解如果以本船雷达天线位置为中心以12nmile为半径的圆域及其所包含的所有目标按照比例缩小到雷达屏幕大小此时这个圆域内的所有海面和陆地的目标并不完全与雷达探测到的回波图像相符也就是说．雷达探测到的回波图像与真实目标相比可能会有很大的变形比如表现为1 雷达回波图像类似目标迎向天线面的垂直投影2 雷达只能操测目标的前沿后沿被遮挡的部分无法探测和显示3 目标的低矮部分如沙滩可能会被遮挡或回波微弱也无法被探测到4 雷达发射脉冲的宽度会使探测到的回波发生后沿拖尾现象回波与实际目标形状不相符5 雷达的辐射波束宽度引起回波沿圆周方向扩展造成回波向左右扩展6 雷达屏幕像素尺寸使回波的位置向周围扩展7 船舶运动涌浪波动及雷达设备因素引起回波位置闪烁不定目标边缘不清晰8 地球曲率影响雷达地平距离远距离的高大目标只有顶端能够被探测到图像与目标原貌甚至完全不同9 目标对雷达波的反射能力不同造成回波强度差别较大图像明暗不均10 由于气象海况以及船舶吃水的变化即使在同一海域船舶不同航次回波图像也会有差别11 雷达图像是动态图像观测习惯和个人操作能力不同对图像的解释因人而异12 以上所有因素综合影响使雷达图像经常很难与海图和视觉影像对应2．雷达测量目标基本原理雷达通过测量目标的距离和方位确定且标相对于本船的位置并在此基础上实现雷达定位导航和避碰1 雷达测距原理如果雷达发射脉冲往返于雷达天线与目标之间的时间为Δt电磁波在空间传播的速度为C约3×108ms则目标的距离R C·Δt2电子从雷达回波图像区域中心扫描到边缘的时间扫描线长度正好对应于雷达所选用量程的电磁波往返传播时间．对于图6-9-1中的例子12n mile的量程相当于雷达波传播24nmile路程所花费的时间即扫描线长度应为148．2μs 这样在12n mile以内的任意海上目标与本船的距离就与屏幕上目标显示的位置到回波图像区域中心的位置准确对应利用距离测量工具 RR或VRM 就能够估算或测量目标的位置2 雷达洲方位原理雷达天线是定向圆周扫描天线．在水平面内天线辐射宽度只有1°左右所以对于每特定时刻雷达只能向一个方向发射同时也只能在这个方向上接收回波雷达天线在空中以船艏为方位参考基准环360°匀速转动典型转速大约为20 rpm 雷达方位扫描系统能够以优于0．1°的方位量化值将天线相对于船艏的转动方位准确地记录在存储器中并按照显示的要求从存储器中读出数据送到屏幕显示于是天线所探测目标的相对方位就能够准确地显示在屏幕上借助于电子方位线就可以测量出目标的舷角本船的航向是可以知道的因此也就可以得到目标的真方位了二雷达显示方式雷达设有不同的图像显示方式以满足不同航行环境下的雷达观测需要首先从船舶运动参照系划分雷达图像的运动方式可以相对于本船．也可以相对于水面或相对于地面前者称为相对运动 RMRelative Motion 显示方式后者称为真运动 TMTrue Motion 对水真运动和对地真运动显示方式此外在不同的雷达图像运动方式下根据图像的指向方式即从船艏指向划分雷达显示方式可以进一步分为船首向上相对方位船首向上真方位真北向上和航向向上等雷达图像指向方式雷达图像的运动方式与指向方式结合形成多种多样的显示方式如下不同的显示方式方便不同航行环境下的雷达观测驾驶员应该熟练掌握和灵活运用各种显示方式的特点保证船舶航行安全l．相对运动 RM 显示方式所谓相对运动是指无论本船是否运动在雷达屏幕上代表本船参考位置的扫描中心固定不动所有目标都做相对本船的运动即目标在屏幕上的运动是其各自的真速度矢量与本船真速度矢量之差特别地与本船同向同速的船是固定不动的海上的固定目标则与本船等速反向运动此时如果扫描中心与雷达图像区域的几何中心重合则称为中心显示方式否则称为偏心显示方式偏心显示时通常使舶艏方向有更大的显示视野以便于观测如图6-9-2所示1 相对运动船首向上 H-up 显示这种显示方式雷达无需接入任何其他传感器信号便能够工作其显示特点如下1 具有上述相对运动显示的特点2 源自CCKP的船首线指向屏幕正上方固定不动雷达回波在屏幕上的分布与驾驶员视觉瞭望目标的实际情况一致方位测量仅能够得到目标的相对方位3 船首在风浪中偏荡时目标回波左右摇摆余晖使回波模糊甚至容易造成目标转向的假相本船转向时船首线不动目标回波反向转动尤其本船大幅度快速转向时回波会出现目标拖尾现象影响观测4 观测效果直观适合宽阔水域平静海况时船舶避碰5 不利于定位导航和航向频繁机动的环境比如船舶进港狭水道以及大多数情况的沿岸航行在雷达正常工作时RM H-up显示方式并非性能标准强制要求具备在航向传感器故障时作为应急工作方式雷达只能采用这种显示方式且有报警提示值得注意的是目前有的型号的雷达用本船航向信号同步方位刻度盘．船首线对应的方位始终指向屏幕上方使得在这种显示方式下也能够读取到目标真方位这种改良的H-up显示方式被称为船首向上真方位 H-up TB 显示图示可以看出不同显示方式下雷达观测的图像特点图6-9-3a 是航行态势图图6-9-3b 是RM H-up显示的图像特点2 相对运动真北向上 Nup 显示这种显示方式雷达只需接入本船航向信号即可工作其显示特点如下1 具有前面提到相对运动显示的特点2 屏幕正上方代表地理真北船首线指向本船艏向雷达回波在屏幕上的分布与所用海图类似方位测量可直接得到目标的真方位3 船艏在风浪中偏荡或本船转向时船首线随艏向转动目标回波保持稳定清晰便于观测4 适合于定位导航和航向频繁机动的环境比如船舶进港狭水道以及大多数情况的沿岸航行5 用于避碰时尤其是船舶艏向介于090和270之间时应特别注意雷达图像的左右与驾驶员从驾驶台瞭望时左右舷是相反的图6-94所示为RM N-up显示的图像特点3 相对运动航向向上 C-up 显示这种显示方式．雷达只需接入本船航向信号便可工作其显示特点如下1 具有前文提到相对运动显示的特点2 本显示方式启动时代表本船航向的船首线指示本船艏向并指向屏幕正上方．屏幕方位刻度由本船航向信号驱动000代表真北方位雷达回波在屏幕上的分布与驾驶员视觉瞭望目标的实际情况一致方位测量能够得到目标的真方位3 船艏在风浪中偏荡或本船转向时具有N-up的显示特点船首线随艏向偏荡或转动目标回波稳定清晰便于观测4 转向结束本船航向把定按下航向向上 C-up 后雷达图像迅速整体旋转恢复到特点 2 图像状态避免了H-up本船转向过程引起的目标拖尾模糊的显示缺点5 能够兼顾导航和避碰功能适合于比较广泛水域的航行环境但大多数情况真北方向与海图不一致不利于目标识别和定位图6-9-5所示为RM C-up显示的图像特点2．真运动 TM 显示方式这种显示方式雷达需同时接入本船航向和航速信号才能够工作真运动显示时代表本船参考位置的扫描中心根据所选择量程比例在屏幕上按照本船的航向和航速移动所有目标的运动都参考本船的速度输入如果输入的是对水速度则在水面上漂浮的船舶在屏幕上固定不动而陆地会以与风流压差相反的方向和速度移动对水稳定真运动用于船舶避让对水速度的取得．通常来自于船舶计程仪人工输入速度也可以使雷达工作在对水真运动显示模式如果输入的是对地速度则岛屿等固定目标是静止的本船和目标船在屏幕上按照其航迹向移动对地稳定真运动用于船舶在狭水道和进出港导航可以有多种方式取得对地速度如在对水速度的基础上进行风流压的校正或直接使用双轴计程仪或利用卫星定位系统还可以利用雷达目标跟踪功能跟踪对地稳定的目标作为速度参考检测对地速度是否准确可以观测陆地或对地固定的目标是否在屏幕上漂移来证实按照性能标准的规定扫描中心应在不少于雷达图像显示区域半径的50％和不超过其75％的屏幕范围内移动和自动重调并且可以随时人工重调扫描起始点使船艏方向有重大的显示视野方便雷达观测真运动显示时雷达也同样可以具有上述三种屏幕指向方式但考虑到TM H-up 显示方式不能很好地表现出运动的真实性现代雷达多数不提供这种显示方式但在本船航向信号丢失时雷达通常会给出航向丢失报警并执行H-up显示方式当本船速度信号丢失时雷达也会给出航速丢失报警并执行偏心相对运动显示方式3．雷达显示方式的选择不同的显示方式可以满足不同的雷达观测需要在相对运动方式下连续观测回波相对本船的变化有利于判断目标船的会遇危险及早做出避让决定在平静的大洋航行时雷达只用于避碰观测．采用H-up是最方便的选择在沿岸航行时需要雷达定位和导航为了便于识别目标最好使用N-up显示方式在沿岸尤其在狭水道或港口航行时船艏偏荡或船舶频繁转向C-up则更有利于避碰观测避碰观测时对水真运动能够方便准确地判断目标船的动态有助于驾驶员根据航行态势和规则做出避让行动真运动显示时目标船在屏幕上的运动不受本船机动的干扰．这对于本船避让过程中和避让结束后监测目标船的动向非常有益对地真运动显示方式能够及时观测本船相对于海岸的航行动态是船舶在狭水道导航或进港靠码头时最佳选择值得注意的是一定要严格区分对水稳定和对地稳定的模式避碰时误用了对地稳定或导航时误用了对水稳定都是相当危险的尤其在航行环境受限能见度不良时三雷达基本工作原理1．雷达系统配置传统的船舶导航雷达系统由天线收发机和显示器组成为了帮助驾驶员更好地获得海上移动目标的运动参数近代雷达大多配备了自动雷达标绘仪 ARPA 或具备了自动目标标绘功能使雷达在避碰中的作用得到了进步提高随着现代科技的发展基于信息化平台的新型航海仪器和设备不断出现与传统的导航雷达实现了数据融合与共享电子定位系统 EPFS 通常采用卫星导航系统如GPS 信号为船舶提供了高精度的时间和位置参考数据ENC或其他矢量海图系统为船舶航行水域提供了丰富的水文地理数据AIS为雷达目标提供了有效的身份识别手段这些技术的进步促进了船舶导航雷达技术的发展按照SOLAS公约要求2008年7月1日之后装船的雷达应满足IMO MSCl92 79 船舶导航雷达设备性能标准规定其系统配置如图6-9-6所示其中等分虚线部分不是性能标准要求的是雷达系统的选装配置船舶主GPS设备为系统提供WGS-84船位和时间数据罗经或发送艏向装置THD 为系统提供艏向数据SDME 船舶速度和航程测量设备通常为计程仪提供船舶速度数据雷达传感器提供本船周围海域的图像信息显示系统处理雷达图像跟踪移动目标获取目标运动参数协助驾驶员避碰和导航AIS报告周围船舶识别信息和动态数据以及航标数据协助驾驶员避碰导航选装的海图系统提供水文地理航行必要数据所有数据在雷达终端显示系统上融合共享所有的传感器都可以独立工作其中一个传感器的故障．不影响其他传感器信息的显示雷达图像信息提供绐VDR保存记录系统自动判断数据的可信性有效性和完善性拒绝使用无效数据如果输入数据质量变差系统会加以提示驾驶员在操作雷达时应随时注意屏幕警示信息驾驶员通过雷达显示系统操控面板控制雷达系统．获得最佳定位导航和避碰信息雷达传感器采用收发一体的脉冲体制通常由收发机和天线组成俗称为雷达头信号处理与显示系统是基本雷达系统的必要组成部分根据分装形式不同雷达设备可分为桅下型俗称三单元雷达和桅上型俗称两单元雷达桅下型雷达主体被分装为天线收发机和显示器三个箱体一般天线安装在主桅或雷达桅上显示器安装在驾驶台收发机则安装在海图室或驾驶台附近的设备舱室里如果收发机与天线底座合为一体装在桅上这样的分装形式就称为桅上型雷达桅上型雷达便于维护保养多安装在大型船舶上．一般发射功率较大而中小型船舶常采用发射功率较低的桅上配置设备成本也较低2．基本雷达系统组成框图一个基本雷达系统的工作原理框图如图69-7所示与雷达出厂分装相比原理图中的定时器发射系统双工器和接收系统构成了雷达收发机3．基本雷达系统工作原理1 定时器定时器或定时电路又称为触发脉冲产生器或触发电路是协调雷达系统的基准定时电路单元该电路产生周期性定时触发脉冲分别输出到发射系统接收系统信号处理与显示系统以及雷达系统的其他相关设备用来同步和协调各单元和系统的工作2 发射系统雷达发射系统主要由调制器磁控管和发射控制电路组成通过发射开关和量程转换发射控制电路控制着雷达发射机工作和发射脉冲参数的改变在触发脉冲的控制下调制器产生10KV以上的矩形调制脉冲控制磁控管产生具有一定宽度和幅度的大功率射频矩形脉冲通过微波传轴线送到天线向空间辐射雷达采用磁控管作为发射器件其典型的工作寿命大约为10000小时磁控管在能够正常发射之前需要大约3 min的预热时间在这段时间之内驾驶员应将雷达置于备机 standby 状态与雷达观测密切的发射机主要技术指标包括发射频率发射功率脉冲宽度脉冲重复频率等雷达的工作频率有3cm波段和9 cm波段两种又分别称为x波段和S波段前者探测精度较高在晴好天气中使用后者目标的发现能力和抗雨雪杂波能力较强在恶劣天气探测远距离目标时使用较多雷达的发射功率根据船舶的航区和吨位大小通常在几至几十千瓦发射脉冲的起始时间由触发脉冲的前沿决定脉冲的宽度受雷达面板上量程和／或脉冲宽度选择控钮控制在近量程采用窄脉冲随着量程段增加脉冲宽度逐段增加量程段改变时脉冲重复频率也由随之变化近量程重复频率高远量程重复频率低这些技术参数的变化是为了满足目标探测距离回波强度距离分辨力等观测指标的要求参看本章第二节获得最佳观测效果3 双工器双工器又称收发开关雷达采用收发共用天线发射的大功率脉冲如果漏进接收系统就会烧坏接收系统前端电路发射系统工作时双工器使天线只与发射系统连接发射结束后双工器自动断开天线与发射系统的连接恢复天线与接收系统的连接实现天线的收发共用显然双工器阻止发射脉冲进入接收系统保护了接收电路目前雷达通常采用铁氧体环流器作为双工器雷达天线的收发转换时间t′影响了雷达的近距离探测性能参看本章第二节4 天线1 雷达天线基本特性雷达采用隙缝波导天线具有较强的方向性能够定向发射和接收微波天线的辐射特性由图6-9-8所示的方向性图描述分为主瓣和旁瓣雷达是靠天线主瓣来探测目标的波瓣的水平波束 HBW 较窄只有1°左右垂直波束 VBW 较宽为20°左右．波束的空间示意图如图6-9-8a 所示主瓣轴线方向根据不同天线的生产加工以及装配在不同的雷达发射机上的情况可以偏离天线辐射窗口的法线方向3°5°如图6-98b 所示称为偏离角雷达安装时应考虑偏离角的因素调整好方位误差在雷达辐射主瓣方向周围还对称分布了许多旁瓣辐射这些旁瓣辐射功率通常较弱且不稳定对于正常距离上的通常目标而言旁瓣辐射对雷达观测不会构成重要影响但对于近距离强回波而言旁瓣辐射也会探测到目标形成旁瓣假回波参看本章第四节对雷达观测构成比较严重的干扰①阴影扇形成因通常雷达天线安装在龙骨正上方主桅之上的船舶最高处以减少障碍物的阻挡保持良好的探测视野尽管如此雷达天线也不可避免由于安装环境限制受到障碍物或船舶建筑结构的遮挡在一定扇形区域内雷达探测目标的能力减弱甚至无法探测到目标这样的区域称为阴影扇形区域②阴影扇形观测特性由于雷达天线的辐射窗口有一定长度水平波束宽度大约为1°左右而且雷达波具有一定的绕射能力因此被障碍物遮挡的阴影扇形区域并非完全探测不到目标其中在阴影扇形的核心可能存在无法探测到目标的区域称为阴影扇形盲区其他目标探测能力减弱的区域称为阴影扇形灵敏度降低弧船舶建筑结构如船艏楼前桅桅顶横杆将军柱主桅烟囱和船尾楼等引起的阴影扇形对于雷达是永久的对航行安全的影响也最大图6-9-9a 和 b 定性图示了船舶建筑结构引起雷达阴影扇形的成因及对雷达观测的影响图69-9d 为实际船舶雷达屏幕截图可以看到由于本船主桅和烟囱而形成的阴影扇形对雷达观测的影响阴影扇形区域的大小与障碍物的大小障碍物到天线的距离障碍物相对天线的高度以及天线尺寸等因素有关障碍物越高体积越大离天线越近所形成的阴影扇形区域就越大在安装雷达时应精心考虑雷达天线的安装位置按照IMO雷达安装导则要求雷达天线的位置应保证阴影扇形区最小而且不应出现在从正前方到左右舷正横后22．5°的范围内在余下的扇区内不应出现大于5°的独立的或整体之和大于20°的阴影扇形实际的船舶上一般大船前桅造成的阴影扇形区范围约为1°-3°雷达天线附近若有大型吊杆和桅杆存在时其产生的阴影扇形区范围可达5°10°粗大的烟囱且离天线较近时其阴影扇形区范围可达10°以上在雷达阴影扇形区范围内向本船驶近的大船其雷达的发现距离可能从12nmile降到6nmile以下在此区域内的小型船舶探测距离可从4n mile 阴影扇形区域外降到0．5nmile 阴影扇形区域内以下为了更好地理解阴影扇形对雷达观测的影响我们假设一目标船正在。

船用雷达的操作和使用船用雷达是船舶上常见的导航设备，它通过发射和接收微波信号来探测周围环境，并提供相关的信息给船舶驾驶员，以确保航行的安全。

以下是关于船用雷达的操作和使用的详细说明。

1.雷达系统组成船用雷达一般由以下几个部分组成：-雷达发射器：产生微波信号并向四周发射。

-雷达接收器：接收反弹回来的信号，并将其转化为图像。

-显示器：显示雷达所接收到的图像，并提供相关的信息。

-软件控制系统：用于控制雷达的各项参数和功能。

2.雷达的工作原理船用雷达利用微波信号来测量和跟踪目标物体的位置和距离。

当雷达发射器发射出的微波信号遇到物体时，一部分信号会被物体反射回来，雷达接收器接收到反射回来的信号后，通过信号处理和图像重建，形成雷达图像。

3.雷达的操作步骤以下是一般的雷达操作步骤：-打开雷达开关：将雷达接通电源，打开相关开关。

-设置雷达参数：根据航行需求，设置雷达的工作频率、功率、扫描范围等参数。

-定位雷达：将雷达安装到适当的位置，确保雷达可以360度无阻碍的扫描周围环境。

-调整雷达扫描模式和范围：根据航行需求，调整雷达的扫描模式和范围，可以选择水平扫描、垂直扫描、或者组合扫描等模式。

-观察雷达图像：通过观察雷达的显示器，获取周围环境的信息，包括航道、目标物体、岩礁、其他船只等。

-自动或手动跟踪目标：根据需要，雷达可以根据用户设置自动跟踪目标，也可以手动选择跟踪目标。

-分析和决策：根据雷达提供的信息，船舶驾驶员进行分析和决策，选择适当的航向和航速。

4.雷达的使用注意事项在使用船用雷达时，需要注意以下几个方面：-正确设置雷达参数：根据航行条件和需求，合理设置雷达的频率、功率、扫描范围等参数，以获取准确的雷达图像。

-关注目标物体：通过观察雷达图像，及时发现与船只航行有关的目标物体，如其他船只、浮标、岩礁等，并根据需要采取相应的行动。

-定期校准雷达：定期对雷达进行校准和维护，以确保其准确性和可靠性，同时保持雷达设备的清洁。

海船信号设备简要介绍海船信号设备是航海领域中非常重要和必备的装备之一，它们用于通信、导航和安全目的。

本文将简要介绍几种常见的海船信号设备，包括雷达、航向指示器、声呐和自动识别系统。

1. 雷达雷达（Radar）是一种利用射频波和电磁波进行探测、定位和跟踪物体的设备。

它通过发送脉冲波并接收其反射信号，以测量物体的位置、速度和方向。

雷达可以用于探测其他船只、岩礁、障碍物和航标等，从而提高船只的安全性和导航能力。

在海船上，雷达通常由屏幕、天线和控制器组成。

屏幕上显示出接收到的信号，并提供物体的位置和其他相关信息。

天线负责发射和接收信号，而控制器则用于调整雷达系统的设置和功能。

2. 航向指示器航向指示器（Compass）是一种用于确定船只方向的设备。

海船上的航向指示器通常是磁罗盘或陀螺罗盘。

磁罗盘通过感应地磁场来确定船只的方向，而陀螺罗盘则利用陀螺仪原理来测量航向角。

航向指示器通常嵌入在船只的船桥上，并与导航系统相连。

它提供船只的实时方向信息，同时也可以提供罗盘校准和自动导航功能。

3. 声呐声呐（Sonar）是一种利用声波进行水下探测和测距的装备。

海船上的声呐系统通常由发射器、接收器和显示器组成。

发射器发出声波信号，而接收器接收反射回来的信号。

通过测量声波的传播时间和接收到的信号强度，声呐可以确定水下物体的位置和距离。

声呐在海船上有多种应用，包括测量水深、探测潜在的障碍物、定位鱼群和搜索水下目标等。

4. 自动识别系统自动识别系统（Automatic Identification System，简称AIS）是一种用于船只识别和跟踪的设备。

它使用全球卫星导航系统（如GPS）和无线电通信技术来进行船只的位置监测。

AIS系统通过船只上的发射器和接收器，将船只的位置、船名、船舶类型和航行状态等信息发送到附近的船只和岸基站，以提高海上航行的安全性和效率。

结论海船信号设备在航海中起到了至关重要的作用。

雷达、航向指示器、声呐和AIS系统等设备能够提供准确的导航信息、确保船只的安全以及优化航行效率。

船用雷达0引言雷达概念形成于20世纪初。

雷达是英文radar的音译，为Radio Detection And Ranging的缩写，意为无线电检测和测距的电子设备。

它是利用电磁波探测目标的电子设备。

雷达的基本任务是探测感兴趣的目标，测定有关目标的距离、方向、速度等状态参数。

雷达主要由天线、发射机、接收机（包括信号处理机）和显示器等部分组成。

船上装备雷达始自第二次世界大战期间，战后逐渐扩大到民用商船。

1雷达的基本工作原理雷达发射机产生足够的电磁能量，经过收发转换开关传给天线。

天线将这些电磁能量辐射至大气中，集中在某一个很窄的方向上形成波束，向前传播。

电磁波遇到波束内的目标后，将沿着各个方向产生反射，其中的一部分电磁能量反射回雷达的方向，被雷达天线获取。

天线获取的能量经过收发转换开关送到接收机，形成雷达的回波信号。

由于在传播过程中电磁波会随着传播距离而衰减，雷达回波信号非常微弱，几乎被噪声所淹没。

接收机放大微弱的回波信号，经过信号处理机处理，提取出包含在回波中的信息，送到显示器，显示出目标的距离、方向、速度等。

2船用导航雷达2.1 船用导航雷达简介船用导航雷达(marine radar )是保障船舶航行，探测周围目标位置，以实施航行避让、自身定位等用的雷达，也称航海雷达。

它特别适用于黑夜、雾天引导船只出入海湾、通过窄水道和沿海航行，主要起航行防撞作用。

2.2 船用雷达与普通雷达的区别一般雷达把自身作为不动点表示在平面位置显示器的中心。

但在航海中，船舶自身在运动，总是与固定目标或运动目标作相对运动。

适应航海环境的雷达，应是真正运动的雷达，须能自动输入船舶自身的航速和航向，数据必须相当准确。

2.3船用导航雷达的最小作用距离—盲区导航雷达是用来探测水上目标的方位和距离,它不受气候影响,可以全天候引导船舶进出港口、码头和海上安全航行。

导航雷达最大作用距离主要取决于雷达脉冲的传播天线,如雷达天线高度、目标大小、形状及反射天线等。

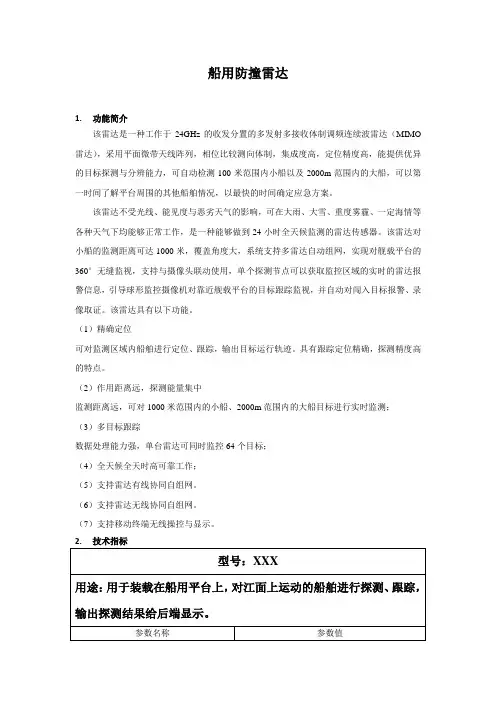

船用防撞雷达
1.功能简介
该雷达是一种工作于24GHz的收发分置的多发射多接收体制调频连续波雷达（MIMO 雷达），采用平面微带天线阵列，相位比较测向体制，集成度高，定位精度高，能提供优异的目标探测与分辨能力，可自动检测100米范围内小船以及2000m范围内的大船，可以第一时间了解平台周围的其他船舶情况，以最快的时间确定应急方案。

该雷达不受光线、能见度与恶劣天气的影响，可在大雨、大雪、重度雾霾、一定海情等各种天气下均能够正常工作，是一种能够做到24小时全天候监测的雷达传感器。

该雷达对小船的监测距离可达1000米，覆盖角度大，系统支持多雷达自动组网，实现对舰载平台的360°无缝监视，支持与摄像头联动使用，单个探测节点可以获取监控区域的实时的雷达报警信息，引导球形监控摄像机对靠近舰载平台的目标跟踪监视，并自动对闯入目标报警、录像取证。

该雷达具有以下功能。

（1）精确定位
可对监测区域内船舶进行定位、跟踪，输出目标运行轨迹。

具有跟踪定位精确，探测精度高的特点。

（2）作用距离远，探测能量集中
监测距离远，可对1000米范围内的小船、2000m范围内的大船目标进行实时监测；
（3）多目标跟踪
数据处理能力强，单台雷达可同时监控64个目标；
（4）全天候全天时高可靠工作；
（5）支持雷达有线协同自组网。

（6）支持雷达无线协同自组网。

（7）支持移动终端无线操控与显示。

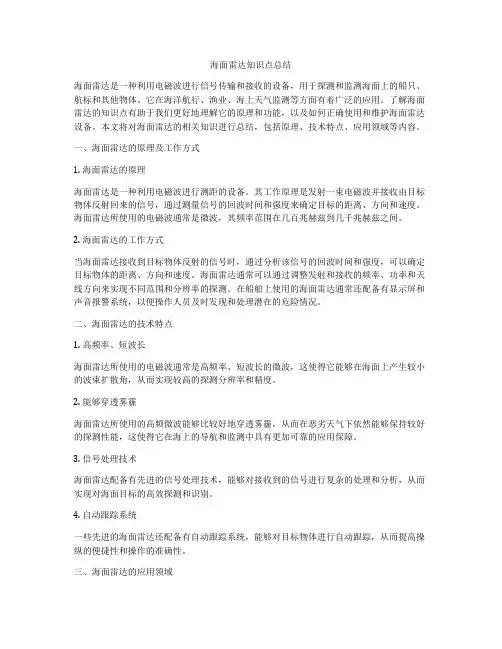

海面雷达知识点总结海面雷达是一种利用电磁波进行信号传输和接收的设备，用于探测和监测海面上的船只、航标和其他物体。

它在海洋航行、渔业、海上天气监测等方面有着广泛的应用。

了解海面雷达的知识点有助于我们更好地理解它的原理和功能，以及如何正确使用和维护海面雷达设备。

本文将对海面雷达的相关知识进行总结，包括原理、技术特点、应用领域等内容。

一、海面雷达的原理及工作方式1. 海面雷达的原理海面雷达是一种利用电磁波进行测距的设备。

其工作原理是发射一束电磁波并接收由目标物体反射回来的信号，通过测量信号的回波时间和强度来确定目标的距离、方向和速度。

海面雷达所使用的电磁波通常是微波，其频率范围在几百兆赫兹到几千兆赫兹之间。

2. 海面雷达的工作方式当海面雷达接收到目标物体反射的信号时，通过分析该信号的回波时间和强度，可以确定目标物体的距离、方向和速度。

海面雷达通常可以通过调整发射和接收的频率、功率和天线方向来实现不同范围和分辨率的探测。

在船舶上使用的海面雷达通常还配备有显示屏和声音报警系统，以便操作人员及时发现和处理潜在的危险情况。

二、海面雷达的技术特点1. 高频率、短波长海面雷达所使用的电磁波通常是高频率、短波长的微波，这使得它能够在海面上产生较小的波束扩散角，从而实现较高的探测分辨率和精度。

2. 能够穿透雾霾海面雷达所使用的高频微波能够比较好地穿透雾霾，从而在恶劣天气下依然能够保持较好的探测性能，这使得它在海上的导航和监测中具有更加可靠的应用保障。

3. 信号处理技术海面雷达配备有先进的信号处理技术，能够对接收到的信号进行复杂的处理和分析，从而实现对海面目标的高效探测和识别。

4. 自动跟踪系统一些先进的海面雷达还配备有自动跟踪系统，能够对目标物体进行自动跟踪，从而提高操纵的便捷性和操作的准确性。

三、海面雷达的应用领域1. 海洋航行海面雷达是船舶上必备的导航设备之一，能够帮助船舶实现对周围海域的快速和准确的监测，从而保障船舶的安全航行。

船用雷达工作原理雷达是利用电磁波进行遥感探测的无线电传感技术。

船用雷达利用超高频电磁波能够穿透雾、雨、霜、雪等恶劣气象环境，对水面、陆地、船只等进行探测，以实现船舶导航、安全警示和通讯等功能。

船用雷达主要由雷达天线、发射、接收、信号处理等部分组成，其工作原理为：雷达天线发出一束高功率、短脉冲的电磁波，并接收回波信号，在信号处理装置中将回波信号转换为可视化的雷达图像，以指引船只航行和避免风险。

船用雷达的发射部分包括频率发生器、高频功率放大器、脉冲调制器等。

频率发生器产生电波，高频功率放大器将电波放大，脉冲调制器将电波转换成短脉冲形式，控制发射时间和频率，从而实现雷达的发射功能。

雷达天线是船用雷达中的核心部分，用于发射和接收电磁波，在不同方向上扫描目标并接收回波信号。

雷达天线的构造形式有大臂、小臂、座式、开合式等多种，其选用应依据不同的使用场景和需求来决定。

接收部分由接收器、低噪声放大器、中频放大器、检波器、A/D转换器等组成。

接收器接收到回波信号后将其放大，并通过中频放大器将信号转换为中频信号，检波器将中频信号解调成低频信号，A/D转换器将模拟信号转换为数字信号，供信号处理部分进一步处理。

信号处理部分由波形处理器、滤波器、调制解调器、图像处理器等组成。

波形处理器将数字信号转换为基本波形，滤波器对信号进行滤波、降噪处理，调制解调器将信号转换成可视化图像信号，图像处理器将信号转换为雷达图像，供船员使用。

总之，船用雷达通过发射短脉冲电磁波、接收回波信号并进行处理，能够精确定位船只位置和目标方位、距离，提高船舶导航和安全性能。

在恶劣气象、强光干扰等环境中，船用雷达仍能实现高精度探测，为航行带来便利和保障。

船用雷达详细介绍船用雷达是指安装在船舶上，用来探测和测量周围环境的雷达系统。

它是船舶上必备的重要设备之一，具有广泛的应用领域，包括航海、渔业、船舶导航和安全等。

船用雷达的基本原理是利用电磁波的反射和回波来探测目标物体的位置和距离。

雷达系统会通过发射器发射一束脉冲电磁波，并追踪这些波的回波来确定目标物体的位置和距离。

通过测量回波的时间和频率，船用雷达能够计算出目标的位置、距离和速度等重要信息。

船用雷达通常由以下几个主要部件组成：天线、发射器、接收器、显示器和控制装置。

天线用于发射和接收电磁波，发射器产生电磁波脉冲，接收器接收和处理回波信号，显示器显示目标物体的信息，控制装置用于操作和控制雷达系统。

船用雷达的主要功能包括航海导航、碰撞防范、目标检测和跟踪等。

船舶在海上航行时，通过船用雷达可以确定周围环境的情况，包括其他船只、浮标、礁石等。

船用雷达能够提供目标物体的位置、距离和速度等信息，帮助船舶避免碰撞和安全导航。

船用雷达的技术特点主要包括雷达分辨率、探测距离、工作频率和功率等。

雷达分辨率是指雷达系统能够分辨出的最小目标物体的大小，通常与天线的直径有关。

探测距离是指雷达系统能够探测到目标物体的最远距离，通常取决于功率和工作频率。

工作频率是指雷达系统发射和接收电磁波的频率，通常根据不同的应用需求选择合适的频率。

船用雷达有多种不同类型，包括X波段雷达、S波段雷达、L波段雷达、K波段雷达等。

不同类型的雷达在性能和应用方面有所差异。

例如，X波段雷达具有较高的分辨率和探测距离，适用于长距离航行和海上作业；而S波段雷达则适用于近距离导航和安全防范。

除了基本功能外，现代船用雷达还具有一些先进的特性和功能，如自动目标跟踪、天气雷达、海上目标识别系统等。

自动目标跟踪可以自动追踪目标物体的运动轨迹，方便船舶管理和操作；天气雷达可以探测和预测天气情况，提供给船舶相关的气象信息；海上目标识别系统可以识别和跟踪目标物体，确保船舶的安全航行。

海上导航雷达的使用教程和注意事项海上导航雷达是现代航海技术中不可或缺的重要设备，它通过接收和发送电磁信号来探测、跟踪和定位船只、岛屿和其他物体。

它在船舶导航中发挥着关键作用，为船员提供了准确和即时的信息，以确保航行的安全和顺利。

然而，正确使用海上导航雷达并非易事，需要一定的培训和实践经验。

本文将为您提供海上导航雷达的使用教程和注意事项，以帮助您更好地理解和应用这一关键航海工具。

一、了解雷达原理在学习如何使用海上导航雷达之前，我们首先需要了解雷达的基本原理。

雷达工作基于微波的特性。

雷达将微波的脉冲发送出去，并通过接收返回的回波来确定目标物体的位置和距离。

回波的特征会在雷达屏幕上显示出来，帮助船员识别和跟踪目标物。

二、熟悉雷达显示海上导航雷达的显示屏通常显示船舶和其他物体的位置、距离和方位角。

当使用雷达时，您需要熟悉这些显示，并能准确地解读和理解它们。

在雷达屏幕上，船舶通常以一个点的形式显示，而岛屿和其他物体则以固定的形状显示。

此外，船舶的运动方向也会以箭头或线段的形式显示在屏幕上。

三、调整雷达设置正确的雷达设置对于准确和可靠的导航至关重要。

您应该熟悉如何调整雷达的增益、脉冲长度和脉冲重复频率等参数。

增益控制调整回波信号的强度，脉冲长度控制雷达发送的脉冲时长，而脉冲重复频率则控制雷达发送脉冲的速度。

根据不同的环境和海况，您需要根据需要灵活调整这些设置，以获得最佳的导航效果。

四、理解雷达反射特性在使用雷达时，您需要了解各种物体对雷达信号的反射特性。

船舶、岛屿和其他物体都具有不同的雷达反射截面积，这直接影响到它们在雷达屏幕上的显示效果。

大而坚固的物体通常有较大的雷达反射截面积，而小而脆弱的物体则有较小的截面积。

因此，在识别和判断目标物体时，您需要根据反射特性来进行推测和判断。

五、掌握雷达的航道标识功能海上导航雷达还具有航道标识功能，它可以帮助船员准确地判断船舶是否偏离航道。

雷达会在航道两侧显示虚线，并在航道中心显示一条实线。

海事雷达概念《海事雷达概念》海事雷达是一种利用雷达技术在海上进行目标探测和测距的装置。

它是航海领域中最重要的技术之一，为航海员提供了强大的辅助工具，帮助他们在复杂的海上环境中安全导航。

海事雷达的工作原理是利用电磁波与目标物体之间的相互作用，将电磁波发送到海面上，然后接收和分析目标物体反射回来的信号。

通过测量信号的时间和强度，海事雷达系统可以确定目标物体的位置、距离、速度和方向等关键信息。

与其他雷达技术相比，海事雷达有着独特的特点和要求。

首先，海事雷达需要具备较高的天线位置和辐射功率，以确保信号可以穿透雨、雾、波浪等海上环境中的干扰，并返回准确的目标信息。

其次，作为一种航海设备，海事雷达需要具备强大的抗干扰能力，可以过滤掉来自其他雷达设备、船只、建筑物等多种干扰源的信号，保证航海员可以准确地获得目标信息。

海事雷达在航海领域中起着至关重要的作用。

首先，它可以帮助船只迅速发现和识别周围的其他船只、浮标、礁石等障碍物，避免碰撞和事故发生。

其次，海事雷达可以监测海上交通流量和航线，协助船只规划最优的航行路线，提高航行效率。

另外，海事雷达还可以用于搜索和救援行动，帮助找到失踪或遇险的船只和船员。

随着科技的不断进步和海事雷达技术的发展，现代海事雷达已经具备了许多高级功能。

例如，自动目标追踪技术可以实时计算和显示目标物体的轨迹和速度，并提供预警功能，确保航海安全。

此外，自适应信号处理技术使得海事雷达可以根据不同的海况和环境条件自动调整参数，提高雷达系统的灵敏度和性能。

总之，海事雷达是一种非常重要的技术装置，它在航海领域中具有不可替代的作用。

海事雷达可以提供准确的目标信息，帮助航海员安全导航，避免事故发生。

随着技术的进步，我们可以期待海事雷达在未来能够更好地满足航海领域的需求，实现更高效、安全的航海活动。

船舶雷达是一种用于船舶导航和安全的重要设备。

它通过发射和接收无线电波来探测周围环境，帮助船舶避免障碍物、识别其他船只并保持安全距离。

船舶雷达的使用对于船舶的航行至关重要，因此船员需要掌握相关的知识和技能来正确操作雷达。

下面将对船舶雷达的知识点进行总结，包括雷达的工作原理、常见的雷达显示和功能、雷达的使用注意事项等内容。

一、雷达的工作原理1. 电磁波的发射和接收雷达通过发射一定频率的电磁波，然后接收并分析被目标反射回来的信号来探测目标的位置和距离。

2. 雷达回波的处理雷达系统会对接收到的回波信号进行处理，包括计算目标的距离、方位和速度，并在雷达显示器上显示出来。

3. 雷达的波束和分辨率雷达发射的电磁波是由天线发射出去的，形成一个类似于手电筒光束的范围，被称为“波束”。

雷达的分辨率取决于波束的宽度，波束越窄，分辨率越高。

二、雷达的显示和功能1. 雷达的显示器雷达显示器通常是采用脉冲波形显示，用于显示探测到的目标物体的位置、距离和方位。

2. 雷达的操作控制雷达设备通常有一系列的操作控制，包括调整雷达的灵敏度、增益、对比度等参数，以获得更清晰的目标显示。

3. ARPA和AIS功能一些先进的雷达设备具有自动雷达目标追踪（ARPA）和自动识别系统（AIS）的功能，可以自动追踪目标并显示其关键信息。

4. 雷达报警系统雷达设备通常配备有报警系统，能够在发现潜在危险或规避目标时发出声音或视觉警报提示船员。

1. 遵守雷达使用规定船舶雷达的使用需要遵守相关的法规和规定，船员需要熟悉并严格遵守这些规定。

2. 定期维护检查船舶雷达需要定期进行维护和检查，确保设备的正常运行和准确性。

3. 熟悉目标特征船员需要熟悉各种不同目标的雷达反射特征，以便正确识别和区分目标。

4. 与其他导航设备的配合雷达在船舶导航中通常需要与其他导航设备如GPS、电子海图等配合使用，船员需要掌握这些设备的协调使用方法。

以上是对船舶雷达知识点的总结，船员需要熟悉这些知识，合理使用雷达设备，保障船舶的安全航行。

舰载相控阵雷达的用途舰载相控阵雷达是舰船上常见的一种雷达设备，它采用相控阵技术，可以实现快速扫描、远距离探测、高精度目标跟踪等功能。

舰载相控阵雷达具有广泛的应用领域，包括海上巡逻、目标监视、导弹防御、空中交通管制等。

下面我就舰载相控阵雷达的主要用途进行详细介绍。

首先，舰载相控阵雷达可以用于实现海上巡逻监视。

舰船在海上行驶时，需要对周围的目标进行监视和探测，以保障舰船的安全。

相比传统的雷达，相控阵雷达具有较大的探测范围和快速扫描的能力，能够及时发现潜在的威胁，提升海上巡逻的效果。

其次，舰载相控阵雷达可以用于目标跟踪和导航引导。

当舰船需要跟踪某个目标时，相控阵雷达可以实现精确的目标定位和跟踪，辅助舰船进行航行和作战决策。

相控阵雷达的高精度和快速反应速度，可以提供给舰船详尽的目标信息，帮助舰船进行准确的目标追踪和射击。

此外，舰载相控阵雷达还可以用于导弹防御。

在现代战争中，导弹袭击是一种常见的威胁。

相控阵雷达可以实时探测并追踪来袭的导弹，提供给舰船及时的预警信息。

同时，相控阵雷达具有快速扫描和多目标跟踪的能力，可以同时追踪多个目标，并快速计算出最佳的防御方案，为舰船提供有效的导弹防御能力。

另外，舰载相控阵雷达还可以用于空中交通管制。

当舰船在海上进行空中飞行器的起降或巡逻任务时，需要对空中交通进行监控和管制。

相控阵雷达具有高精度的目标跟踪能力，可以实时探测和跟踪空中飞行器，提供给舰船准确的位置和速度信息，以确保船舶和飞行器之间的安全距离，防止碰撞事故发生。

最后，舰载相控阵雷达还可以用于海上气象观测和环境监测。

相控阵雷达可以探测大气中的湿度、温度、风向等参数，帮助舰船预测和监测气象变化，提供给舰船重要的气象信息。

此外，相控阵雷达还可以监测海洋中的浪高、风浪方向和海浪能量等参数，为舰船提供海况预报，以确保航行的安全性和效率性。

总结起来，舰载相控阵雷达具有多种应用领域，包括海上巡逻监视、目标跟踪和导航引导、导弹防御、空中交通管制、气象观测和环境监测等。

753型船用航海雷达说明说（原创版）目录1.753 型船用航海雷达概述2.753 型船用航海雷达的主要特点3.753 型船用航海雷达的技术参数4.753 型船用航海雷达的应用领域5.753 型船用航海雷达的操作与维护正文一、753 型船用航海雷达概述753 型船用航海雷达是一款先进的导航设备，适用于各种船舶在海上进行航行、定位和避障等操作。

该雷达具有高精度、高可靠性和易于操作等特点，广泛应用于国内外各类船舶，为我国航海事业提供了有力保障。

二、753 型船用航海雷达的主要特点1.高精度：753 型船用航海雷达采用先进的导航技术，能够提供准确的航向、航速和位置信息，帮助船舶在复杂的海上环境中进行精确导航。

2.高可靠性：该雷达设备经过严格的质量检测，能够在各种恶劣的海洋环境下稳定工作，确保船舶航行的安全。

3.易于操作：753 型船用航海雷达的操作界面简洁直观，操作人员经过简单的培训即可熟练掌握使用。

三、753 型船用航海雷达的技术参数1.雷达频段：X 波段2.输出功率：25W3.接收通道：8 通道4.最大探测距离：40 海里5.雷达精度：120 米四、753 型船用航海雷达的应用领域753 型船用航海雷达广泛应用于各类民用和商用船舶，如货船、客轮、渔船等，为船舶提供实时、准确的导航信息，提高航行安全。

五、753 型船用航海雷达的操作与维护1.操作：操作人员需经过专业培训，了解雷达的基本原理和使用方法。

在实际操作过程中，要遵循雷达使用规程，确保雷达正常工作。

2.维护：定期对雷达设备进行检查和维护，保持设备的清洁和良好状态。

发现故障及时排除，确保雷达在需要时能够正常使用。

总之，753 型船用航海雷达凭借其高精度、高可靠性和易于操作等优点，为我国航海事业提供了有力保障。
