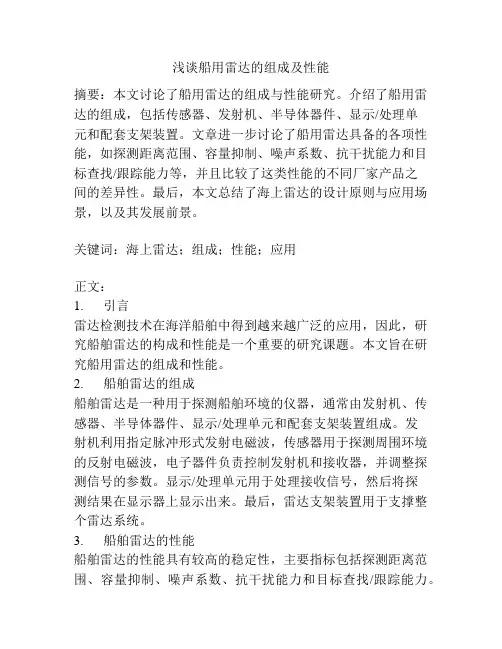

浅谈船用雷达的组成及性能摘要:本文讨论了船用雷达的组成与性能研究。
介绍了船用雷达的组成,包括传感器、发射机、半导体器件、显示/处理单元和配套支架装置。
文章进一步讨论了船用雷达具备的各项性能,如探测距离范围、容量抑制、噪声系数、抗干扰能力和目标查找/跟踪能力等,并且比较了这类性能的不同厂家产品之间的差异性。
最后,本文总结了海上雷达的设计原则与应用场景,以及其发展前景。
关键词:海上雷达;组成;性能;应用正文:1. 引言雷达检测技术在海洋船舶中得到越来越广泛的应用,因此,研究船舶雷达的构成和性能是一个重要的研究课题。
本文旨在研究船用雷达的组成和性能。
2. 船舶雷达的组成船舶雷达是一种用于探测船舶环境的仪器,通常由发射机、传感器、半导体器件、显示/处理单元和配套支架装置组成。
发射机利用指定脉冲形式发射电磁波,传感器用于探测周围环境的反射电磁波,电子器件负责控制发射机和接收器,并调整探测信号的参数。
显示/处理单元用于处理接收信号,然后将探测结果在显示器上显示出来。
最后,雷达支架装置用于支撑整个雷达系统。
3. 船舶雷达的性能船舶雷达的性能具有较高的稳定性,主要指标包括探测距离范围、容量抑制、噪声系数、抗干扰能力和目标查找/跟踪能力。
这些性能指标不仅受到雷达设备本身的结构设计影响,而且也取决于制造厂家的技术水平。
因此,不同制造厂家生产的船用雷达在性能上存在一定的差异性。
4. 设计原则与应用场景船舶雷达的设计原则是,采用非扇形覆盖结构,以获得延迟衰减效应,从而提高雷达的抗干扰能力;采用新型的放大器阵列结构;采用MIMO技术来提高雷达的目标查找和跟踪能力;采用目标筛选算法来提高雷达的处理速度;采用系统集成技术来获得更好的整体性能。
船舶雷达可以应用于船舶的港口码头和海上浮标进行安全护航,也可以用于海岸巡逻监管,还可以用于航行过程中的海洋情报工作。
5. 未来发展前景在未来,随着船舶雷达技术的发展,将使雷达的精度、距离和抗干扰性大大提高,同时也会更多地支持包括多普勒、陆地移动、无线网络在内的多种仪器分布网络运行。

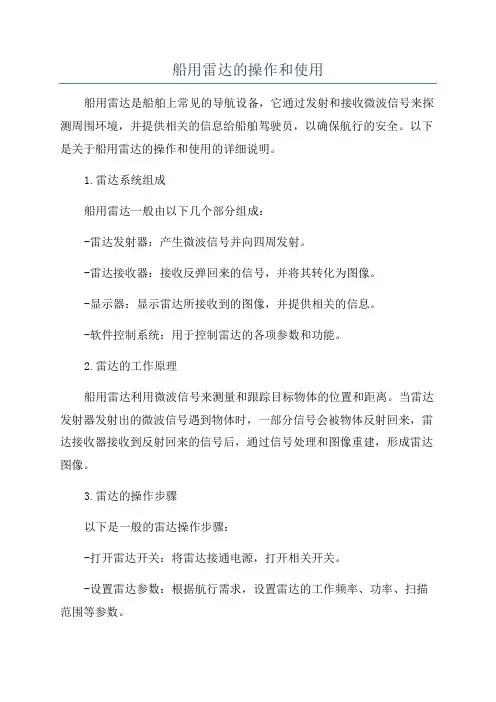

船用雷达的操作和使用船用雷达是船舶上常见的导航设备,它通过发射和接收微波信号来探测周围环境,并提供相关的信息给船舶驾驶员,以确保航行的安全。
以下是关于船用雷达的操作和使用的详细说明。
1.雷达系统组成船用雷达一般由以下几个部分组成:-雷达发射器:产生微波信号并向四周发射。
-雷达接收器:接收反弹回来的信号,并将其转化为图像。
-显示器:显示雷达所接收到的图像,并提供相关的信息。
-软件控制系统:用于控制雷达的各项参数和功能。
2.雷达的工作原理船用雷达利用微波信号来测量和跟踪目标物体的位置和距离。
当雷达发射器发射出的微波信号遇到物体时,一部分信号会被物体反射回来,雷达接收器接收到反射回来的信号后,通过信号处理和图像重建,形成雷达图像。
3.雷达的操作步骤以下是一般的雷达操作步骤:-打开雷达开关:将雷达接通电源,打开相关开关。
-设置雷达参数:根据航行需求,设置雷达的工作频率、功率、扫描范围等参数。
-定位雷达:将雷达安装到适当的位置,确保雷达可以360度无阻碍的扫描周围环境。
-调整雷达扫描模式和范围:根据航行需求,调整雷达的扫描模式和范围,可以选择水平扫描、垂直扫描、或者组合扫描等模式。
-观察雷达图像:通过观察雷达的显示器,获取周围环境的信息,包括航道、目标物体、岩礁、其他船只等。
-自动或手动跟踪目标:根据需要,雷达可以根据用户设置自动跟踪目标,也可以手动选择跟踪目标。
-分析和决策:根据雷达提供的信息,船舶驾驶员进行分析和决策,选择适当的航向和航速。
4.雷达的使用注意事项在使用船用雷达时,需要注意以下几个方面:-正确设置雷达参数:根据航行条件和需求,合理设置雷达的频率、功率、扫描范围等参数,以获取准确的雷达图像。
-关注目标物体:通过观察雷达图像,及时发现与船只航行有关的目标物体,如其他船只、浮标、岩礁等,并根据需要采取相应的行动。
-定期校准雷达:定期对雷达进行校准和维护,以确保其准确性和可靠性,同时保持雷达设备的清洁。

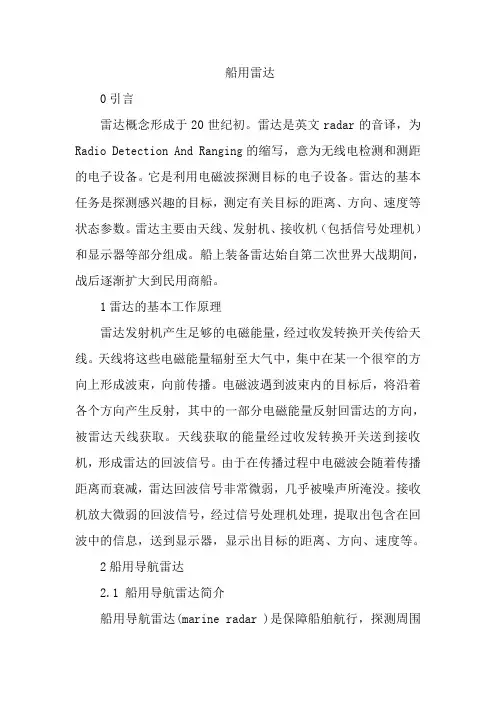

船用雷达0引言雷达概念形成于20世纪初。
雷达是英文radar的音译,为Radio Detection And Ranging的缩写,意为无线电检测和测距的电子设备。
它是利用电磁波探测目标的电子设备。
雷达的基本任务是探测感兴趣的目标,测定有关目标的距离、方向、速度等状态参数。
雷达主要由天线、发射机、接收机(包括信号处理机)和显示器等部分组成。
船上装备雷达始自第二次世界大战期间,战后逐渐扩大到民用商船。
1雷达的基本工作原理雷达发射机产生足够的电磁能量,经过收发转换开关传给天线。
天线将这些电磁能量辐射至大气中,集中在某一个很窄的方向上形成波束,向前传播。
电磁波遇到波束内的目标后,将沿着各个方向产生反射,其中的一部分电磁能量反射回雷达的方向,被雷达天线获取。
天线获取的能量经过收发转换开关送到接收机,形成雷达的回波信号。
由于在传播过程中电磁波会随着传播距离而衰减,雷达回波信号非常微弱,几乎被噪声所淹没。
接收机放大微弱的回波信号,经过信号处理机处理,提取出包含在回波中的信息,送到显示器,显示出目标的距离、方向、速度等。
2船用导航雷达2.1 船用导航雷达简介船用导航雷达(marine radar )是保障船舶航行,探测周围目标位置,以实施航行避让、自身定位等用的雷达,也称航海雷达。
它特别适用于黑夜、雾天引导船只出入海湾、通过窄水道和沿海航行,主要起航行防撞作用。
2.2 船用雷达与普通雷达的区别一般雷达把自身作为不动点表示在平面位置显示器的中心。
但在航海中,船舶自身在运动,总是与固定目标或运动目标作相对运动。
适应航海环境的雷达,应是真正运动的雷达,须能自动输入船舶自身的航速和航向,数据必须相当准确。
2.3船用导航雷达的最小作用距离—盲区导航雷达是用来探测水上目标的方位和距离,它不受气候影响,可以全天候引导船舶进出港口、码头和海上安全航行。
导航雷达最大作用距离主要取决于雷达脉冲的传播天线,如雷达天线高度、目标大小、形状及反射天线等。

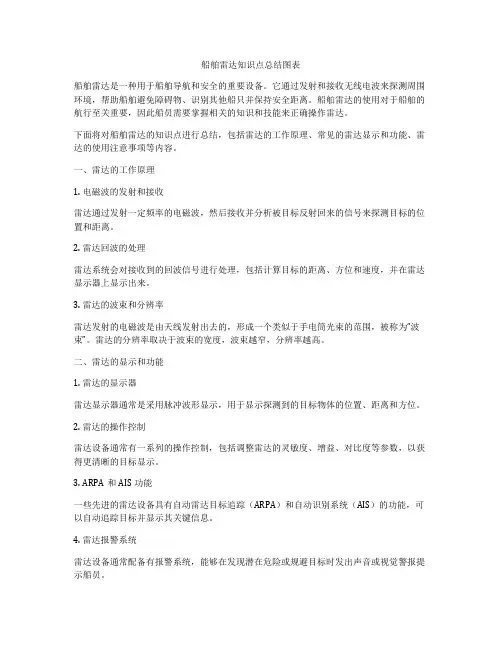

船舶雷达是一种用于船舶导航和安全的重要设备。
它通过发射和接收无线电波来探测周围环境,帮助船舶避免障碍物、识别其他船只并保持安全距离。
船舶雷达的使用对于船舶的航行至关重要,因此船员需要掌握相关的知识和技能来正确操作雷达。
下面将对船舶雷达的知识点进行总结,包括雷达的工作原理、常见的雷达显示和功能、雷达的使用注意事项等内容。
一、雷达的工作原理1. 电磁波的发射和接收雷达通过发射一定频率的电磁波,然后接收并分析被目标反射回来的信号来探测目标的位置和距离。
2. 雷达回波的处理雷达系统会对接收到的回波信号进行处理,包括计算目标的距离、方位和速度,并在雷达显示器上显示出来。
3. 雷达的波束和分辨率雷达发射的电磁波是由天线发射出去的,形成一个类似于手电筒光束的范围,被称为“波束”。
雷达的分辨率取决于波束的宽度,波束越窄,分辨率越高。
二、雷达的显示和功能1. 雷达的显示器雷达显示器通常是采用脉冲波形显示,用于显示探测到的目标物体的位置、距离和方位。
2. 雷达的操作控制雷达设备通常有一系列的操作控制,包括调整雷达的灵敏度、增益、对比度等参数,以获得更清晰的目标显示。
3. ARPA和AIS功能一些先进的雷达设备具有自动雷达目标追踪(ARPA)和自动识别系统(AIS)的功能,可以自动追踪目标并显示其关键信息。
4. 雷达报警系统雷达设备通常配备有报警系统,能够在发现潜在危险或规避目标时发出声音或视觉警报提示船员。
1. 遵守雷达使用规定船舶雷达的使用需要遵守相关的法规和规定,船员需要熟悉并严格遵守这些规定。
2. 定期维护检查船舶雷达需要定期进行维护和检查,确保设备的正常运行和准确性。
3. 熟悉目标特征船员需要熟悉各种不同目标的雷达反射特征,以便正确识别和区分目标。
4. 与其他导航设备的配合雷达在船舶导航中通常需要与其他导航设备如GPS、电子海图等配合使用,船员需要掌握这些设备的协调使用方法。
以上是对船舶雷达知识点的总结,船员需要熟悉这些知识,合理使用雷达设备,保障船舶的安全航行。

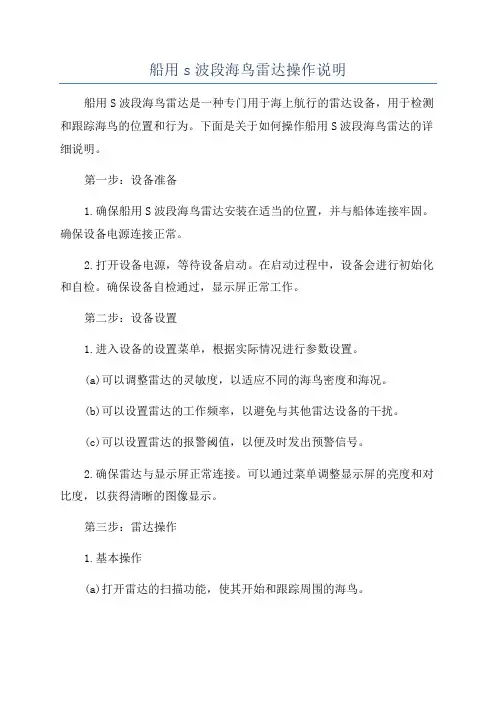

船用s波段海鸟雷达操作说明船用S波段海鸟雷达是一种专门用于海上航行的雷达设备,用于检测和跟踪海鸟的位置和行为。
下面是关于如何操作船用S波段海鸟雷达的详细说明。
第一步:设备准备1.确保船用S波段海鸟雷达安装在适当的位置,并与船体连接牢固。
确保设备电源连接正常。
2.打开设备电源,等待设备启动。
在启动过程中,设备会进行初始化和自检。
确保设备自检通过,显示屏正常工作。
第二步:设备设置1.进入设备的设置菜单,根据实际情况进行参数设置。
(a)可以调整雷达的灵敏度,以适应不同的海鸟密度和海况。
(b)可以设置雷达的工作频率,以避免与其他雷达设备的干扰。
(c)可以设置雷达的报警阈值,以便及时发出预警信号。
2.确保雷达与显示屏正常连接。
可以通过菜单调整显示屏的亮度和对比度,以获得清晰的图像显示。
第三步:雷达操作1.基本操作(a)打开雷达的扫描功能,使其开始和跟踪周围的海鸟。
(b)通过旋转或调节雷达的方向和角度,可以扩大雷达的有效检测范围。
2.观察和分析数据(a)在雷达的显示屏上,可以实时观察到检测到的海鸟的位置和运动情况。
(b)通过观察海鸟的密度和运动方向,可以判断海面上的鸟群分布和鸟群的行为。
3.报警和预警(a)当雷达检测到特定的海鸟密度或鸟群行为时,可以发出报警信号。
(b)根据实际情况,可以设置不同类型的报警,如声音、亮灯或显示提示信息。
第四步:数据记录和导出1.船用S波段海鸟雷达通常具备数据记录和导出功能,可将检测到的海鸟数据保存到存储设备中,或将其导出至其他设备进行分析和处理。
2.根据实际需求,可以设置数据记录的时间间隔和存储容量,以及数据格式和导出方式。
第五步:设备维护1.定期进行设备检查和维护,确保雷达设备的正常运行。
注意检查电源和连接线路的连接是否良好。
2.定期清洁雷达的传感器和显示屏,以确保其工作性能不受影响。

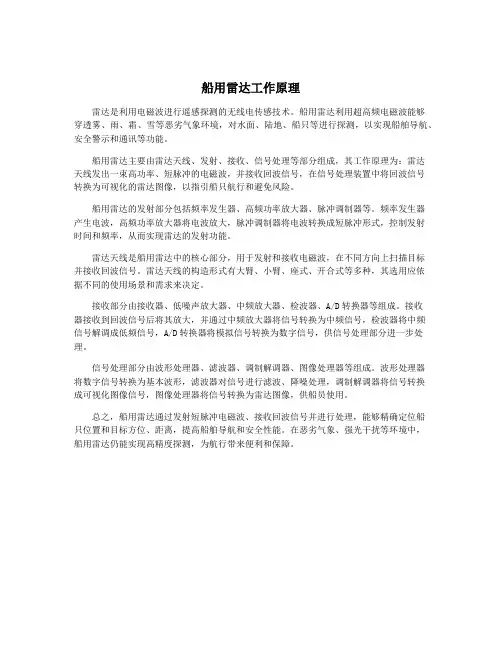

船用雷达工作原理雷达是利用电磁波进行遥感探测的无线电传感技术。
船用雷达利用超高频电磁波能够穿透雾、雨、霜、雪等恶劣气象环境,对水面、陆地、船只等进行探测,以实现船舶导航、安全警示和通讯等功能。
船用雷达主要由雷达天线、发射、接收、信号处理等部分组成,其工作原理为:雷达天线发出一束高功率、短脉冲的电磁波,并接收回波信号,在信号处理装置中将回波信号转换为可视化的雷达图像,以指引船只航行和避免风险。
船用雷达的发射部分包括频率发生器、高频功率放大器、脉冲调制器等。
频率发生器产生电波,高频功率放大器将电波放大,脉冲调制器将电波转换成短脉冲形式,控制发射时间和频率,从而实现雷达的发射功能。
雷达天线是船用雷达中的核心部分,用于发射和接收电磁波,在不同方向上扫描目标并接收回波信号。
雷达天线的构造形式有大臂、小臂、座式、开合式等多种,其选用应依据不同的使用场景和需求来决定。
接收部分由接收器、低噪声放大器、中频放大器、检波器、A/D转换器等组成。
接收器接收到回波信号后将其放大,并通过中频放大器将信号转换为中频信号,检波器将中频信号解调成低频信号,A/D转换器将模拟信号转换为数字信号,供信号处理部分进一步处理。
信号处理部分由波形处理器、滤波器、调制解调器、图像处理器等组成。
波形处理器将数字信号转换为基本波形,滤波器对信号进行滤波、降噪处理,调制解调器将信号转换成可视化图像信号,图像处理器将信号转换为雷达图像,供船员使用。
总之,船用雷达通过发射短脉冲电磁波、接收回波信号并进行处理,能够精确定位船只位置和目标方位、距离,提高船舶导航和安全性能。
在恶劣气象、强光干扰等环境中,船用雷达仍能实现高精度探测,为航行带来便利和保障。

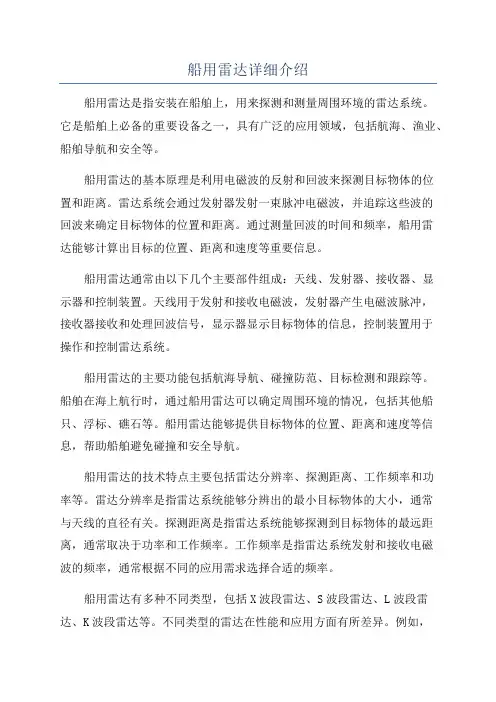

船用雷达详细介绍船用雷达是指安装在船舶上,用来探测和测量周围环境的雷达系统。
它是船舶上必备的重要设备之一,具有广泛的应用领域,包括航海、渔业、船舶导航和安全等。
船用雷达的基本原理是利用电磁波的反射和回波来探测目标物体的位置和距离。
雷达系统会通过发射器发射一束脉冲电磁波,并追踪这些波的回波来确定目标物体的位置和距离。
通过测量回波的时间和频率,船用雷达能够计算出目标的位置、距离和速度等重要信息。
船用雷达通常由以下几个主要部件组成:天线、发射器、接收器、显示器和控制装置。
天线用于发射和接收电磁波,发射器产生电磁波脉冲,接收器接收和处理回波信号,显示器显示目标物体的信息,控制装置用于操作和控制雷达系统。
船用雷达的主要功能包括航海导航、碰撞防范、目标检测和跟踪等。
船舶在海上航行时,通过船用雷达可以确定周围环境的情况,包括其他船只、浮标、礁石等。
船用雷达能够提供目标物体的位置、距离和速度等信息,帮助船舶避免碰撞和安全导航。
船用雷达的技术特点主要包括雷达分辨率、探测距离、工作频率和功率等。
雷达分辨率是指雷达系统能够分辨出的最小目标物体的大小,通常与天线的直径有关。
探测距离是指雷达系统能够探测到目标物体的最远距离,通常取决于功率和工作频率。
工作频率是指雷达系统发射和接收电磁波的频率,通常根据不同的应用需求选择合适的频率。
船用雷达有多种不同类型,包括X波段雷达、S波段雷达、L波段雷达、K波段雷达等。
不同类型的雷达在性能和应用方面有所差异。
例如,X波段雷达具有较高的分辨率和探测距离,适用于长距离航行和海上作业;而S波段雷达则适用于近距离导航和安全防范。
除了基本功能外,现代船用雷达还具有一些先进的特性和功能,如自动目标跟踪、天气雷达、海上目标识别系统等。
自动目标跟踪可以自动追踪目标物体的运动轨迹,方便船舶管理和操作;天气雷达可以探测和预测天气情况,提供给船舶相关的气象信息;海上目标识别系统可以识别和跟踪目标物体,确保船舶的安全航行。

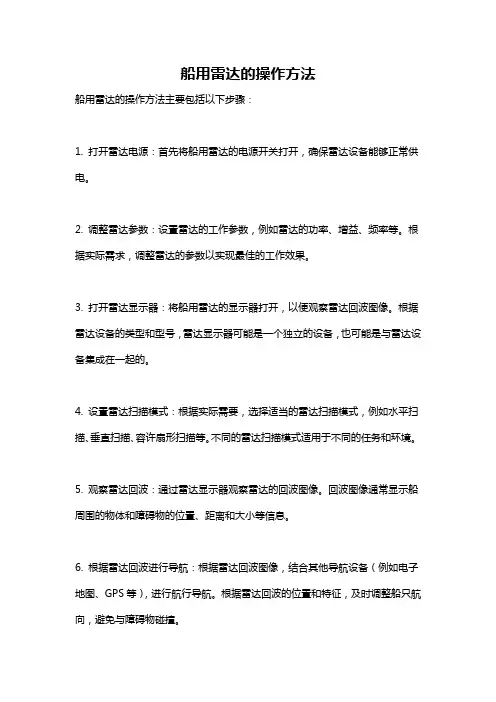

船用雷达的操作方法
船用雷达的操作方法主要包括以下步骤:
1. 打开雷达电源:首先将船用雷达的电源开关打开,确保雷达设备能够正常供电。
2. 调整雷达参数:设置雷达的工作参数,例如雷达的功率、增益、频率等。
根据实际需求,调整雷达的参数以实现最佳的工作效果。
3. 打开雷达显示器:将船用雷达的显示器打开,以便观察雷达回波图像。
根据雷达设备的类型和型号,雷达显示器可能是一个独立的设备,也可能是与雷达设备集成在一起的。
4. 设置雷达扫描模式:根据实际需要,选择适当的雷达扫描模式,例如水平扫描、垂直扫描、容许扇形扫描等。
不同的雷达扫描模式适用于不同的任务和环境。
5. 观察雷达回波:通过雷达显示器观察雷达的回波图像。
回波图像通常显示船周围的物体和障碍物的位置、距离和大小等信息。
6. 根据雷达回波进行导航:根据雷达回波图像,结合其他导航设备(例如电子地图、GPS等),进行航行导航。
根据雷达回波的位置和特征,及时调整船只航向,避免与障碍物碰撞。
7. 维护和保养雷达设备:定期进行雷达设备的维护和保养,包括清洁雷达天线、检查设备连接和电源等,以保证雷达设备的长期稳定运行。
需要注意的是,船用雷达的操作方法可能会根据具体的雷达设备型号和制造商而有所不同。
因此,在使用船用雷达之前,建议阅读并熟悉相关的操作手册和使用说明。
船用雷达接口协议
船用雷达是船舶上的重要设备,用于探测周围水域的物体和障
碍物,以确保航行安全。
雷达的接口协议是指雷达设备与其他设备
或系统之间进行数据交换和通信时所采用的标准和规范。
船用雷达
的接口协议涉及到多个方面,包括数据格式、通信协议、接口类型等。
首先,船用雷达的接口协议涉及到数据格式。
雷达设备通过接
口协议传输的数据可以是雷达图像、目标信息、船舶状态等。
这些
数据需要按照一定的格式进行编码和解码,以确保不同设备之间可
以正确地解析和处理数据。
其次,船用雷达的接口协议还涉及到通信协议。
不同雷达设备
之间或者雷达与其他船舶设备之间的通信需要遵循特定的通信协议,例如NMEA 0183、NMEA 2000等。
这些通信协议规定了数据传输的格式、速率、校验等,以确保设备之间可以稳定可靠地进行数据交换。
另外,船用雷达的接口协议还涉及到接口类型。
雷达设备通常
会具有多种接口类型,例如串口接口、以太网接口、USB接口等。
不同的接口类型适用于不同的场景和设备,船舶上的雷达设备需要
与雷达显示器、导航设备、自动舵系统等多种设备进行连接,因此需要具备多种接口类型,而这些接口类型也需要遵循相应的接口协议。
总的来说,船用雷达的接口协议涉及到数据格式、通信协议、接口类型等多个方面,这些接口协议的规范和标准对于船舶上的雷达设备与其他设备的互联互通至关重要,也直接关系到航行安全和船舶设备的正常运行。
船用雷达的接口协议需要严格遵循相关的国际标准和规范,以确保船舶设备之间的数据交换和通信能够稳定可靠地进行。
船用导航雷达天线类型
船用导航雷达的天线类型通常可以分为两大类,开阵天线和旋转天线。
开阵天线是指由多个小型天线组成的阵列,可以同时进行多波束扫描,具有较高的目标分辨率和抗干扰能力。
这种天线通常用于要求高精度导航和目标探测的船舶,如军舰和特种船舶。
旋转天线则是指安装在雷达旋转支架上的单一大型天线,通过旋转运动来完成对周围环境的全方位扫描。
这种天线结构简单,成本较低,适用于一般商用船舶和渔船等。
此外,根据雷达工作频率的不同,船用导航雷达的天线还可以分为X波段、S波段、C波段等不同频段的天线。
不同频段的天线在传输距离、穿透能力和抗干扰能力上有所差异,船舶根据自身的需求和预算选择合适的天线类型。
总的来说,船用导航雷达的天线类型多样,船舶可以根据自身的需求和实际情况选择合适的天线类型,以确保航行安全和导航精度。
船用雷达是一种传统的无线电导航设备,在船舶近海定位、引导船舶进、出港,窄航道航行以及在避碰中发挥作用。
GPS导航仪在海洋船舶中已普遍使用,它与雷达相比具有全球、连续、实时、高精度、多功能等优点。
随着海用信标差分GPS(DGPS)基台的不断建立,可将使用GPS C/A码的定位精度提高到米量级。
因此,还可应用DGPS或GPS导航仪来改善雷达的使用性能,测定雷达测距、测向精度,弥补雷达在避碰和锚位监视等方面的某些局限性。
2 GPS与雷达的定位与导航功能
2.1 定位功能
船用雷达发射无线电波,并接收该电波从目标反射的回波,在显示器上一目了然地显示周围物标相对于本船的图像。
测定一个或几个固定物标相对于本船的方位和距离,可在海图上作出船位。
由此可见,雷达对于船舶在近岸海区或窄航道上安全航行发挥重要作用,特别是在雾航中更加显示它的重要性。
但是,由于受到雷达电波传播的视距所限,探测物标的距离通常只有几至几十海里,不能用于远洋定位。
GPS导航仪同时跟踪3颗或4颗卫星信号,测定到达卫星的伪距,通过导航仪内部计算机解算,实现实时、连续、全球、高精度定位,可弥补雷达不能实现远洋定位以及定位不连续、定位操作工作量大等缺点。
2.2 导航功能
30m左右的中型引航船。
考虑到天津港冬季多大风,
锚地无遮蔽,以及在海况好时的工作方便,可考虑配置1艘不小于40m的大型子母引航船。
天气及海况不好时,可单独执行任务;海况好时,可将其携带的2艘高速艇放下,共同执行任务。
如子母船的设想不能成立,也可只配置1艘大型引航船,另配置2艘高速艇。
无论任何型号的引航船(艇),在设计上必须考虑到靠船的要求和引航员上、下船的方便。
3.3 对速度和操纵性能的要求引航船在速度上不能低于16kn。
高速艇一般不能低于20kn。
从操纵灵活的要求出发,采用可变螺距船;驾驶操纵系统,应以方便1人操作为原则;大型引航船,还应加装首侧推器。
3.4 要配置先进的雷达及通信设备
另外,船身应为白色,并在明显处标注英文“引航(PILOT)”。
以上仅是对引航船提出一些的初步设想,根据规范化及国际大港口的要求来考虑,配置专用引航船是非常必要的。
普通船用雷达要获得航速、航向航迹等航行数据,需通过几次定位,由人工标绘实现。
自动雷达标绘仪(ARPA)虽然自动显示上述数据,但存在跟踪延迟和雷达、计程仪、罗经等传感器引入的误差。
另外,由于ARPA设备昂贵,不能在所有的船上安装。
GPS导航仪采用现代电子计算机技术,可实时计算并显示航速,航向,航迹偏差,风、流压差,还具有设置航路点、计划航线、显示到达航路点的距离、时间等导航功能。
3 GPS的避碰功能
船用雷达测定海上运动物标和静止物标的距离、方位等相对参数,通过人工标绘得到最近会遇距离(CPA)和到达最近会遇点的时间(TCPA)等避碰数据,驾驶员根据这些数据及时采取避让措施。
但是,有些物标反射回波微弱,操作人员难以看清它们的回波图像,ARPA有可能对它们漏跟踪或错误跟踪而不能提供避碰数据。
在气象条件恶劣时,出现严重的海浪回波干扰或雨、雪回波干扰,上述丢失物标的现象时有出现。
对于未露出海面的暗礁、沉船、浅滩等潜在物标,雷达更是无能为力。
根据海图和航海通告事先查出在航线附近水面危险的小物标和水下的潜在障碍物,把它们作为航路点在GPS导航仪中存贮,并根据障碍物和船舶状
况设置报警范围。
在航行中,驾驶员可以随时检查这些物标相对于本船的距离和方位。
一旦船舶进入所设定的报警范围的边界,GPS导航仪立即发出报警,驾驶员作出避让措施。
4 GPS辅助雷达定位
雷达定位的难点是正确识别物标,对于不大熟悉雷达观测的驾驶员更是如此。
若用雷达观测几个比较接近的非独立物标,由于物标回波图像边缘扩大、失真等原因,这些物标的回波图像难以清楚分开,因而观测雷达图像找不出与海图所对应的物标,或把一物标回波图像错认为另一物标的回波图像,获得错误的雷达船位或造成不能允许的船位误差。
又由于在海图上查找雷达回波反射点要耽误时间,因而定位是不连续、不实时的,获取船位的时间滞后于实测船位的时间。
滞后时间的大、小与观测者对雷达观测的熟练程度有关。
普通的GPS导航仪,除了直接存贮任一位置的经、纬度以外,还可输入当前位置到达雷达测量位置的距离、方位,计算并显示物标的所在位置的经、纬度。
若把雷达测定的物标的距离、方位数据迅速输入GPS导航仪,根据它显示的经、纬度数据,可迅速在海图上找到对应的物标,由此作出雷达船位。
用此方法取得的雷达船位比用常规法作得的船位准确、可靠,避免因识别反射物标错误而引起雷达船位错误或偏差,标绘所用的时间也可明显缩短。
如果将雷达测定的距离和方位数据通过接口和控制装置输入GPS导航仪,导航仪就不需人工干预直接显示相应物标所在位置的经、纬度。
5 锚位监视功能
在船舶锚泊时,船用雷达可通过测定陆标的方位和距离监视本船的锚位偏离状况,也可通过测定到达他船的方位和距离监视他船的漂移状况,一旦发现本船和他船走锚,便可采取相应的措施避免发生事故。
GPS的锚位监视是以锚位点为中心,输入的设定距离为半径,一旦天线所在位置超出此范围,即被认为走锚而发出报警。
监控半径大、小的选择要根据GPS 导航仪的定位精度、周围环境及船舶状况而定。
由于GPS具有较高的定位精度,可以减小设置监控半径,提高监控灵敏度。
若采用DGPS可进一步减小监控半径,提高监控灵敏度。
通常,GPS导航仪的最小设置监控半径为0.1n mile。
虽然GPS不能监视他船的锚移状况,但对本船的锚移监视具有不需通过测定物标定位、监视灵敏度高、快速实时等优点。
GPS 与雷达相结合的锚位监控手段,对防止大风造成的损失可起到很大的作用。
6 DGPS测定船用雷达测向、测距误差
6.1 测定方法
在近海航行或锚泊的船舶,选择一个独立、显著的固定物标测定雷达船位,同时测定DGPS 或GPS船位作为参考位置,通过在海图上作图可得到雷达距离测量误差ε↓R和方位测量误差ε↓B(如图1所示)。
图中,T为物标位置;R、G分别为雷达船位和DGPS(或GPS)船位;R↓r、R↓g分别为雷达船位和DGPS(或GPS)船位到达物标的距离;α↓r、α↓g分别为雷达和DGPS(或GPS)得到的目标方位角。
显然:ε↓R=R↓r-R↓gε↓B=α↓r-α↓g
用GPS测定雷达的测向、测距误差更简便的方法,是将被观测物标所在位置经、纬度作为航路点输入本船导航仪,导航仪自动计算到达物标的距离和方位。
将雷达测定的距离和方位值分别减以导航仪计算值,便可得到ε↓R和ε↓B。
选用不同的雷达量程,改变被测船位置,使被观测物标回波尽量接近显示器荧光屏边缘,以便测定雷达在不同量程上的ε↓R和ε↓B。
若锚泊测定可多次获取DGPS(或GPS)参考船位和雷达船位,计算ε↓R和ε↓B的平均值,以免单次测量的偶然性。
6.2 测定精度
根据国际海事组织(IMO)通过的关于船用雷达使用性能标准的A477(Ⅻ)协议,船用雷达测量
位于显示器边缘物标方位误差不超过1°,利用距标测量物标距离误差不超过量程R的15%或70m。
因此,要求DGPS或GPS定位误差引入的ε↓R、ε↓B的误差δ↓R和δ↓B远小于上述雷达允许的测距和测向误差。
GPS在海上95%概率的径向定位误差为100m,而DGPS优于10m。
因此,用GPS或DGPS 导航仪测定雷达测距误差的精度δ↓R分别为100m和10m。
前者在6n mile以上中、远量程上满足δ↓R<1.5%R的要求,后者在所有量程上满足δ↓R<1.5%R和70m的要求。
如图2所示,δ↓B的大、小与物标至船位的距离R↓g和GPS的定位误差d有关δ↓B≈5.73d/R↓g(°)
7 GPS与雷达配合应用需注意的问题
7.1 GPS导航仪的坐标变换
GPS的坐标基准是采用美国推出的1984年世界大地测量坐标系(World Geodetic System),即WGS-84测地系统。
因此,GPS导航仪的定位解算统一采用WGS-84地球椭球参数。
对于上述GPS与雷达配合使用,要求GPS导航仪输出结果与该区域的地图采用一致的坐标系统。
只有这样,才能取得吻合的坐标值,不因所用的地图(含海图)与GPS的坐标系不一致而引入系统偏差。
实际上,由于历史与地域等原因,目前各国地图(含海图)所采用的椭球和投影不尽相同,并非采用与WGS-84一致的坐标系统。
例如,我国现行地图(含海图)广泛采用1954年北京坐标系
BEJ-54,在我国本土上它与WGS-84在经度与纬度方向误差达到几十米至一百多米。
因此,在GPS导航仪中有必要将WGS-84系统转换成所需的各种坐标系。
