集成附着式升降脚手架技术

2024年附着式升降脚手架施工安全技术管一．编制专项施工组织设计附着式升降脚手架不同于普通落地脚手架和悬挑脚手架，公司技术质量部根据建筑图纸中楼层的变化、有无装饰线条、圆弧平台或阳台、塔吊位置、人货电梯位置及房屋构造等诸多因素，并结合施工现场作业条件和施工工艺的特殊性，经综合考虑后，编制专项施工组织设计，其内容包括：附着脚手架机位的设计计算、施工组织机构、安装质量要求及日常检查、维护、管理等全部内容，并对每项内容均提出了详细的要求，主要体现在以下几方面：1．介绍工程概况，提升设备采用本公司的WZ-93型附着式升降脚手架，明确提升架初始搭设层，提升层数和提升高度。

根据本工程的工期、质量、安全文明施工等要求，提出本工程安全文明标准。

2．严格按标准规范，提出了具体的设计指标，包括机位布置、架体总高、桁架离建筑物的距离、承载拉筋的直径和数量、防外倾导轮间距等具体要求。

3．对附着式升降脚手架的材料和配件提出具体要求，包括自制设备承重架、水平桁架、竖向框架、提升梁及防坠梁等附着支撑结构、防倾装置、防下坠装置、电动葫芦、中央电控柜等；和外购配件电缆线、钢管、扣件、脚手板、安全网、螺栓等。

4．强调附着式升降脚手架的施工搭设要求和搭设流程，并按标准规范要求，提出了具体的安装质量要求和质量检查验收标准。

5．编制了详细的附着式升降脚手架升降过程的施工作业规范。

6．对附着式升降脚手架的维护保养作出了具体要求。

7．对附着式升降脚手架的拆除制定了详细的拆除方案。

8．编制了具体的技术管理和安全管理方案。

9．对附着式升降脚手架作业时，架体与塔吊、人货电梯的协调配合作了一些说明。

编制好专项施工组织设计，则是从技术措施上保证生产安全的基础。

二．加强公司安全生产管理公司在安全生产管理上首先从加强公司领导的安全生产意识着手，统一认识，常抓不懈，围绕公司“以质量求生存，以安全求效益，以信誉求发展”这一方针，坚持做好以下几方面的工作：1．加强施工人员安全意识。

集成附着式升降脚手架技术随着建筑行业的不断发展，各种新型脚手架技术也应运而生。

其中一种备受关注的技术是集成附着式升降脚手架技术。

本文将介绍该技术的原理、优势以及在建筑施工中的应用。

一、技术原理集成附着式升降脚手架技术是一种以模块化组装方式搭建的脚手架系统。

其主要包括立杆、横杆、斜杆等组成部分，通过连接件和附件将这些组件紧密地连接在一起。

这种技术的特点在于，可以将脚手架直接附着在建筑物外墙或结构框架上，从而实现升降作业。

二、技术优势1. 空间利用率高：集成附着式升降脚手架技术的设计灵活，可以根据不同建筑物的特点进行定制组装。

相比传统脚手架需要占用大量地面空间，这种技术能够充分利用建筑物的高度空间，提高工作效率。

2. 施工便捷高效：集成附着式升降脚手架技术的组装非常简单快捷，无需大量的人工和时间，因此节约了施工周期。

同时，该技术可以根据施工进度进行任意调整和移动，适应各种工作需要。

3. 安全可靠性高：集成附着式升降脚手架技术采用高强度钢材和稳固的连接件，具有良好的承重能力和稳定性。

在施工过程中，工人可以在脚手架上进行作业，减少高空作业的风险，提高工作安全性。

4. 经济效益好：相比传统脚手架，集成附着式升降脚手架技术的投资成本较低。

由于其模块化的设计，可以多次重复使用，降低了使用成本，并提升了项目的经济效益。

三、应用场景1. 高层建筑施工：对于高层建筑的外墙维修和装饰工作来说，集成附着式升降脚手架技术是一种非常有效的进行垂直升降作业的工具。

由于其安全可靠性高，能够提供稳定的工作平台，可以改善工人的工作环境。

2. 桥梁维修：集成附着式升降脚手架技术适用于桥梁维修和涂装作业。

在桥梁结构上搭建脚手架，可以提供工人安全稳定的工作平台，提高施工效率，减少施工时间。

3. 高空管道安装：集成附着式升降脚手架技术可以应用于高空管道的安装和维修。

由于该技术能够在管道的周围提供稳定的支撑，大大降低了工人在高空作业中的风险。

附着式升降脚手架工程安全技术交底一、工程概述附着式升降脚手架是一种常用于高层建筑施工的设备，主要用于在建筑外墙进行施工和维护。

该设备不仅能提高工人的工作效率，还能保证施工质量和工人的安全。

本文主要介绍附着式升降脚手架的安全技术措施。

二、设备的特点附着式升降脚手架的主要特点有以下几点：1.，易于安装和拆卸。

2.，能够适应不同形状的建筑。

3.，可向左右、上下多方向移动。

4.，可满足大部分施工需要。

三、安全技术措施附着式升降脚手架在施工过程中存在一定的安全风险，需要采取以下措施保证工人的安全：1. 设计合理、质量可靠附着式升降脚手架的设计和制造应该符合相应的标准和规范，进行充分的技术分析和性能测试。

同时，施工前应对设备进行全面检查，确保设备没有松动、裂纹或其他缺陷，能够正常运转。

2. 建立安全管理制度在施工现场建立安全责任制度，明确每个工人的职责和安全措施，制定相应的应急预案，让工人了解设备的使用方法和注意事项。

3. 安全防护措施在附着式升降脚手架的工作平台四周设置安全护栏，保护工人不会意外坠落。

在设备运作期间，必须有专人负责指挥和监督，不得让非工作人员进入作业区域。

4. 定期检查和维护在设备长时间使用后，需要进行定期的检查和维护，检查脚手架的抗风压力、四角稳固度、升降系统、安全防护装置等，及时修复存在的问题。

5. 培训和教育在设备的使用过程中，需要对工人进行一定的培训和教育，让他们了解附着式升降脚手架的使用方法、注意事项、维护保养等知识，提高工人的安全意识和技能。

四、工程实例以下是一些附着式升降脚手架的工程实例：1. 上海环球中心项目上海环球中心项目是一座全球顶级地标性建筑，高度达到632米，其中使用到了多种类型的脚手架。

在建设过程中，严格执行安全管理制度，对所有设备进行彻底检查和维护保养，确保了每一位工人的安全。

2. 北京国际财务中心项目北京国际财务中心项目是一座集商务、酒店、办公及公寓于一体的大型建筑。

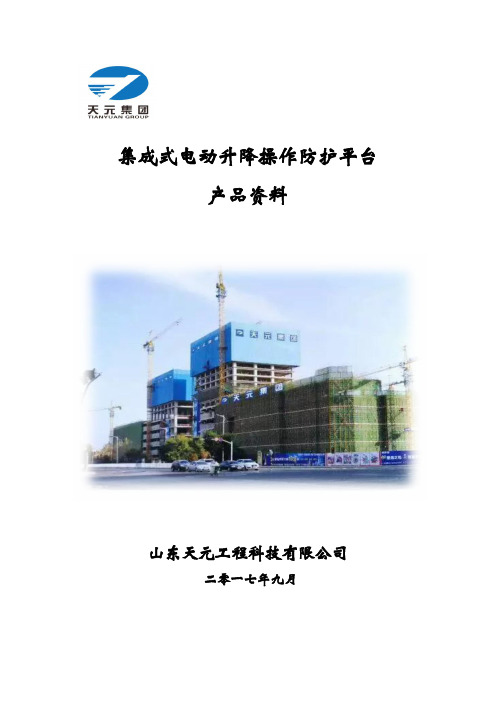

集成式电动升降操作防护平台产品资料山东天元工程科技有限公司二零一七年九月一、产品简介集成式附着升降脚手架（TY15-02型）是一种工具式爬升脚手架，严格按照JGJ202-2010《建筑施工工具式脚手架安全技术规范》设计、制作、安装。

主要是由竖向主框架、水平支承桁架、架体构架、附着装置、导向防倾覆装置、防坠落装置、调节顶撑、同步荷载控制系统、升降机构等部分组成。

架体构架是由内（外）立杆、脚手板、梯形支架、横向支撑杆组合而成，根据不同的楼层可以安装相应高度的脚手板。

竖向主框架上设有相同间距的导轨横杆，导轨横杆与设在附墙支座上的防坠落装置相配合，利用坠落时与正常升降时速差，实现架体上升、下降过程中防坠功能。

升降设备是采用DHP-10型环链电动葫芦作为动力源，电动葫芦通过重力传感器和吊板固定在葫芦上吊座上，葫芦下吊座内设有滑轮，钢丝绳一端与电动葫芦相连，钢丝绳的另一端穿过底部滑轮固定在钢丝绳挂座上。

通过电动葫芦提升、下降带动整个架体的上升和下降，从而实现架体的升降功能，在爬升施工过程中无需其它起重设备。

架体随层脚手板采用花纹钢板或钢板网，外立面防护采用冲孔钢板网，具有外观美观、结构简单、安装容易、安全程度高等特点。

升降脚手架（TY15-02型），可实现多元化组合功能，能够解决复杂的施工工程方案。

集成式附着升降脚手架（TY15-02型）适应现代建筑施工安全生产、文明生产、绿色环保的要求，是先进的现代化建筑施工设备，可广泛应用于现代建筑施工工程。

针对国内施工现状，为贯彻执行国家“安全第一、预防为主、综合治理”的安全方针，经过对相关技术的研究和市场的分析调研，集成式附着升降脚手架（TY15-02型）优势突出，将高处作业变为低处作业，将悬空作业变为架体内部作业；依靠自身的提升设备和装置，可随工程结构逐层爬升，具有导向防倾覆、防坠落装置；大大提高施工效率，且现场环境更人性化，管理维护更轻松，文明作业效果更突出；施工项目整体形象更加简洁、规整，能更有效、更直观展现施工项目的安全文明形象；市场前景广阔，符合高层及超高层施工外围防护系统发展需求，决定立项自筹资金进行研制。

一、附着式升降脚手架介绍什么是附着式升降脚手架？搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。

附着式升降脚手架，这种新型脚手架适合高层建筑施工，特别是对于超高层建筑而言非常实用。

它是在挑、吊、挂脚手架的基础上发展起来的，今天我们就系统的学习一下附着式升降脚手架。

二、附着式升降脚手架优点1、施工速度快：悬挑脚手架需要不断安拆，爬架30~40分钟升高一层，可满足结构施工3天一层、装修施工一天2层的防护需要；2、安全性好：采用多重附着与建筑外墙，设置多重水平防护，操作人员始终处于架体防护范围以内，可有效防止落物打击和人员坠落。

3、节约材料：爬架架体搭设不超过五层楼高，根据施工进度逐层升降，比双排脚手架从地面一直搭设到结构顶层，节约大量的钢管、扣件、脚手板及安全网；4、节约塔吊台班费用：爬架搭设好后，利用自身升降系统就可对爬架进行升降，节约大量塔吊台班费用。

5、节约人工费用：爬架架体搭设好后，只需少量人员就可对架体进行升降，节约大量的人工。

6、外观较为漂亮。

三、附着式升降脚手架的构造拆解1、架体结构由竖向主框架、水平支承桁架、架体构架三部分组成。

2、竖向主框架附着式升降脚手架最主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。

主要承受和传递竖向和水平荷载的竖向框架。

单片式竖向主框架（较为常见）空间桁架式竖向主框架3、水平支承桁架宽度与主框架相同，平行于墙面，高度不宜小于1.8m,最底层设置脚手板，与建筑物之间宜设置可翻转的密封翻版，板下用安全网兜底。

主要承受架体竖向荷载，并将竖向荷载传递至竖向主框架的水平支承结构。

4、架体构架在相邻两主框架之间和水平支承桁架之上的架体。

1）立杆：设置在水平支承桁架的节点上；2）纵向水平杆、横向水平杆；3）剪刀撑：连续设置，水平夹角45°~60°，与立杆或横向水平杆伸出端扣紧。

集成式电动附着升降脚手架施工工法一、前言在高层建筑施工中，脚手架是必不可少的设备之一。

然而，传统的脚手架搭建方式存在着很多弊端，比如施工成本高、施工周期长、安全隐患大等。

为了解决这些问题，集成式电动附着升降脚手架施工工法应运而生。

该工法通过使用电动附着升降系统，实现对脚手架的快速升降和移动，从而提高了施工效率，降低了成本，保障了施工安全，得到了广泛应用。

二、工法特点集成式电动附着升降脚手架施工工法具有以下几个特点：1、快速升降：采用电动附着升降系统，快速升降，提高了施工效率。

2、安全可靠：附着升降系统采用了先进的电气控制技术和安全保护装置，保证工人的安全，减少了工伤事故的发生。

3、适应性强：系统具有良好的适应性，可以适用于多种建筑结构，如混凝土结构、钢结构等。

4、移动方便：附着升降系统可以与脚手架一起移动，不需要反复拆卸和搬运。

5、可靠性高：整个系统由电气、机械和结构等多方面组成，各个部位的设计和制造都遵循了一定的标准和规范，保证了系统的可靠性。

三、适应范围集成式电动附着升降脚手架施工工法适用于各种高层建筑和大型工程的脚手架搭建，如商业大厦、宾馆酒店、医院、体育场馆、桥梁、隧道等等。

特别适用于高层斜坡外墙的脚手架搭建。

四、工艺原理集成式电动附着升降脚手架施工工法的核心是电动附着升降系统。

该系统通过电动机驱动传动装置，使脚手架台面的电磁吸盘固定在建筑物外墙表面，并通过液压缸和升降链条控制脚手架的升降。

同时，系统还配备了安全保护装置，如限位开关、气压开关等，保障了脚手架升降过程中工人的安全。

在实际施工过程中，应根据实际情况进行合理的选择和布局。

首先，在施工前应根据建筑物的高度和结构特点，设计适合的脚手架和附着升降系统，并在设计完毕后进行必要的模拟和试验。

其次，应根据脚手架的使用情况和外墙结构的变化，定期检查和维护附着升降系统和相关部件，确保其正常运行和安全可靠。

五、施工工艺集成式电动附着升降脚手架施工工艺包含以下几个施工阶段：1、设计前期准备：包括施工组织设计、施工方案制定、技术资料准备等工作。

大高度全钢整体集成型附着式升降脚手架施工工法1、前言随着建筑行业的发展，越来越多的能提高劳动生产率、提高施工质量、提高安全保证的施工工艺和方法层出不穷，全钢整体集成型附着式升降脚手架作为第三代提升式脚手架已经得到推广和应用。

全钢整体集成型附着式升降脚手架所有构件和零部件均采用工厂标准化预制，现场组装的方式搭设，既可以在地面组装完成，又可以在预先搭设好的找平架上随楼层施工进度搭设，设计根据建筑结构标准层而定，附着于工程结构外立面上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落和同步升降功能。

本工程单体高度近200m，单体架体周长为约190m，防护高度为四层，因层高最高时为两层4.2m+两层5.5m，因此整个爬架最高高度为20m，架体高度与支撑最大跨度乘积接近规范极限面积，悬挑高度最大高度为规范要求最大值6m，为保证可靠的安全性，附墙机位平均间距为3.25m要远远小于规范要求，最大限度的保证外爬架施工安全。

不需要工程现场额外提供任何钢管、扣件及防护用品。

由导向附着系统、动力系统、电气系统、架体构架、安全防护系统、架体升降同步控制系统组成。

2、工法特点全钢整体集成型附着式升降脚手架较原普通式升降脚手架、钢管式脚手架相比可以减少高空坠物坠落事故、改善高空施工作业环境、提高建筑施工机械化水平、提高节能减排绿色文明施工水平。

2.1全钢整体集成型附着式升降脚手架具有十大优点：1）极大改善了作业环境：临边作业如室内一般。

2）消除了危险搭设作业：脚手架的搭设拆除是建筑施工最危险作业之一。

3）有效减少高空坠落事故率：高空坠落事故在建筑施工安全事故中占有很大比例。

4）实现了脚手架作业的机械化：高层建筑外脚手架的搭设、拆除是一项十分零散、繁杂、危险的人工作业，是建筑施工安全事故的高发源头，整体式全钢爬架的出现，使上述零散、繁杂、危险的人工作业改由创新的机械装备来替代，根本性实现了该项作业的施工机械化。

安装平台示意图
落地架立杆纵距为1.5m，步距为1.8m，剪刀撑自下而上连续设置，与楼面角度为45°~60°。

拉结原则
全钢爬架与建筑物按水平方向3.0m，垂直方向3.6m，设一拉结点。

拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。

图5.2-3架体组装示意图
支座和调节顶撑的安装：根据平面布置图及立面留孔图用穿墙螺栓安装支座，拧紧螺母，安装调节顶撑并将主框架顶紧。

图5.2-4穿墙螺栓安装示意图
顶撑安装示意图
以后根据施工进度逐层安装附着支座（3个），连接主框架（3节），搭设
防坠原理示意图
当架体升降时，主框架小横杆拨动防坠块来回走动，一旦主框架下沉或葫芦断链等情况出现，防坠块本身的偏心原理使其快速自动的插入主框架内。
