电流滞环跟踪PWM(CHBPWM)控制技术的仿真

三相逆变器电流滞环控制仿真
1仿真模型
主电路如图1所示，使用“Three-Phase V-I Measurement”模块是为了检测实际的电流负载。

三相电流指令是相位互差的正弦信号。

图1 三相逆变器电流滞环控制仿真模型
电流滞环控制子系统模块（Current Regulator）内部结构如图2所示，滞环比较器采用的是“Relay”模块的环宽为0.2A。

图2 Current Regulator内部结构
2仿真结果分析与结论
交流相电压、相电流、线电压和直流电流波形在环宽分别为
、、和的图形分别如下。

负载谐波分析如下图图所示。

相电压和线电压的基本形状与SPWM逆变器类似。

电流近似正弦波，基本能够跟踪指令信号，在指令信号上下呈锯齿状波动。

负载电流的频谱与SPWM逆变器有着明显不同，它有各次谐波，不再像SPWM逆变器那样具有与载波频率有关的特定次谐波。

从环宽分别为、、和的交流相电压、相电流、线电压和直流电流波形可以看出，环宽过宽时，开关频率低，但跟踪误差增大；环宽过窄时，跟踪误差减小，但开关的动作频率过高，开关损耗随之增大。

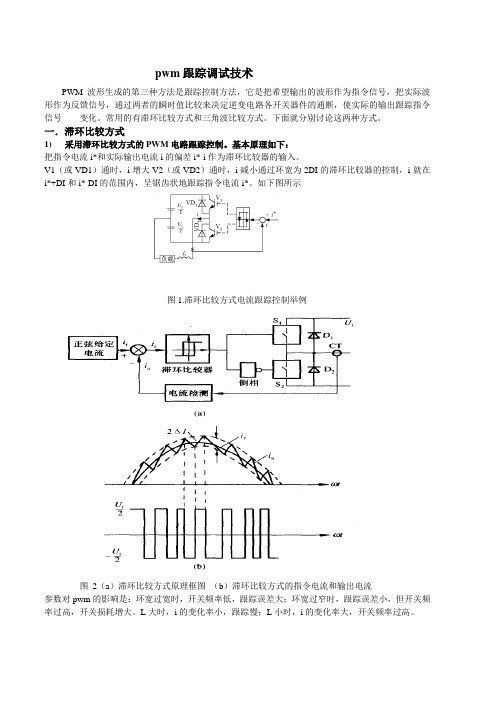

pwm跟踪调试技术PWM波形生成的第三种方法是跟踪控制方法，它是把希望输出的波形作为指令信号，把实际波形作为反馈信号，通过两者的瞬时值比较来决定逆变电路各开关器件的通断，使实际的输出跟踪指令信号变化。

常用的有滞环比较方式和三角波比较方式。

下面就分别讨论这两种方式。

一．滞环比较方式1) 采用滞环比较方式的PWM电路跟踪控制。

基本原理如下：把指令电流i*和实际输出电流i的偏差i*-i作为滞环比较器的输入。

V1（或VD1）通时，i增大V2（或VD2）通时，i减小通过环宽为2DI的滞环比较器的控制，i就在i*+DI和i*-DI的范围内，呈锯齿状地跟踪指令电流i*。

如下图所示图1.滞环比较方式电流跟踪控制举例图2（a）滞环比较方式原理框图（b）滞环比较方式的指令电流和输出电流参数对pwm的影响是：环宽过宽时，开关频率低，跟踪误差大；环宽过窄时，跟踪误差小，但开关频率过高，开关损耗增大。

L大时，i的变化率小，跟踪慢；L小时，i的变化率大，开关频率过高。

图2（a）给出了采用滞环比较的电流控制原理框图。

正弦给定电流i r与实际电流检测信号h相比较，其偏差ie经过具有滞环特性的比较器，一路直接,—路倒相，产生互补信号，去控制逆变电路上、下两功率开关民、民。

当i r＞个且偏差达到△I时，S1导通、S2关断断，电流增加；反之。

Sl关断、s2导通，电流减小。

如此上、下两管反复导通、关断，迫使实际电流以锯齿状不断跟踪给定电流变化，并将偏差限制在允许范围内。

勺此同时，逆变器输出约电压成pwm波，屯流、电压波形如图2的(b)所示。

图2（a）中CT为电流检测元件，它必须有很宽的通频带，例如用高灵敏度的霍耳电流传感器。

不难看出，滞环的宽度2△I材跟踪性能有很大的影响。

环过宽，开关频率和开关损耗可降低。

但跟踪误差增大；环过窄，跟踪误差减小，但开关频率和开关损耗增加，这会受开关器件允许丁作频率的限制，而且村给定的滞环宽度，开关频率也不是—个常数。

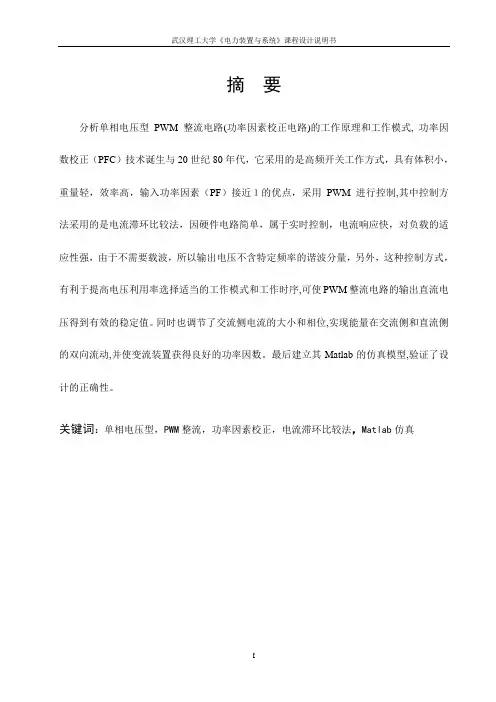

武汉理工大学《电力装置与系统》课程设计说明书摘要分析单相电压型PWM整流电路(功率因素校正电路)的工作原理和工作模式, 功率因数校正（PFC）技术诞生与20世纪80年代，它采用的是高频开关工作方式，具有体积小，重量轻，效率高，输入功率因素（PF）接近１的优点，采用PWM进行控制,其中控制方法采用的是电流滞环比较法，因硬件电路简单，属于实时控制，电流响应快，对负载的适应性强，由于不需要载波，所以输出电压不含特定频率的谐波分量，另外，这种控制方式，有利于提高电压利用率选择适当的工作模式和工作时序,可使PWM整流电路的输出直流电压得到有效的稳定值。

同时也调节了交流侧电流的大小和相位,实现能量在交流侧和直流侧的双向流动,并使变流装置获得良好的功率因数。

最后建立其Matlab的仿真模型,验证了设计的正确性。

关键词：单相电压型，PWM整流，功率因素校正，电流滞环比较法，Matlab仿真武汉理工大学《电力装置与系统》课程设计说明书目录1 PWM控制技术 (2)1.1 PWM简介 (2)1.2 PWM控制原理和应用 (2)1.2.1 PWM控制的基本原理 (2)1.2.2 PWM计算法和调制法 (4)1.2.3规则采样法 (6)1.2.4 PWM跟踪控制技术 (7)2 功率因素校正技术 (8)2.1功率因数(PF)的定义 (9)2.2功率因数校正 (9)2.3功率因数校正实现方法 (10)2.4提高功率因数的几种方法 (11)2.4.1提高自然因数的方法 (11)2.4.2人工补偿法 (11)3 Matlab 仿真实验 (11)3.1电路的工作原理 (11)3.2实验要求 (14)3.3Matlab仿真步骤和波形 (14)3.3.1选取器件 (14)3.3.2设置各器件的仿真参数 (15)3.3.3运行和调试 (15)3.4仿真结论 (17)4总结与体会 (17)参考文献......................................................................................................................................1 6武汉理工大学《电力装置与系统》课程设计说明书1PWM 控制技术1.1 PWM 简介PWM 的全称是Pulse Width Modulation （脉冲宽度调制），它是通过改变输出方波的占空比来改变等效的输出电压。

第55卷第1期2021年1月电力电子技术Power ElectronicsVol.55,No.lJanuary2021电机模拟器的设计、仿真与实现金阳I,毕大强2,郑婷婷I,段1(1.中国核动力研究设计院，四川成都610005；2.电力系统国家重点实验室，清华大学，电机系，北京100084)摘要：针对永磁同步电机(PMSM)的功率模拟提出一种新方法，即基于双脉宽调制(PWM)变换器的能量回馈型电子负载结构，其输入PWM变换器按照PMSM的特性采用滞环电流控制，使该变换器对外接口特性，如电压、电流、转速等信息与实际电机一致，达到模拟真实PMSM的目的。

输出PWM变换器釆用幅相控制达到能量回馈电网的目的。

在Matlab/Simulink平台下搭建仿真模型，并与Simulink库中自带的PMSM模型进行对比仿真，验证该模型的正确性，并基于智能功率模块(IPM)制作实验样机，基于C语言进行控制算法编程。

关键词：永磁同步电机；电子负载；电机模拟器中图分类号:TM351文献标识码：A文章编号：1000-100X(2021)01-0071-05The Design,Simulation and Implementation of Motor EmulatorJIN Yang1,BI Da-qiang2,ZHENG Ting-ting1,DUAN Yan-yao1(1.Nuclear Power Institute of China,Chengdu610005,China)Abstract:A new method of simulation for permanent magnet synchronous motor(PMSM)is proposed.The main struc­ture is an energy feedback electronic load based on dual pulse width modulation(PWM)converter.The input side con­verter adopts hysteresis current control according to the characteristics of PMSM,makes the external interface fea­tures such as voltage,current,speed of the converter the same as the real motor to achieve the purpose of emulating the real PMSM.The output side converter adopts amplitude phase control to achieve the goal of energy feedback to the grid.Matlab/Simulink module for the simulation is applied and compared to the built-in PMSM in Simulink to prove the correctness of the the module,then make a simulation prototype based on intelligent power module(IPM),and programme the control algorithm based on the C language.Keywords:permanent magnet synchronous motor；electronic load；motor emulator1引言电子负载是可以模拟真实负载的电力电子装置，能模拟各种类型的负载，并将电能反馈回电网。

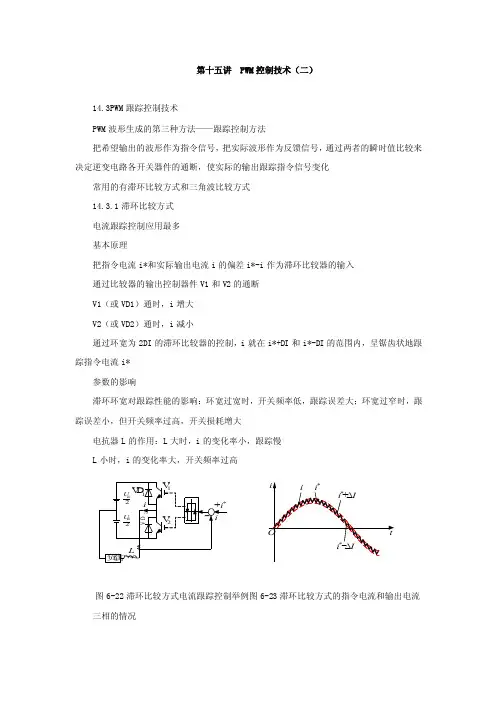

第十五讲 PWM 控制技术（二）14.3PWM 跟踪控制技术PWM 波形生成的第三种方法——跟踪控制方法把希望输出的波形作为指令信号，把实际波形作为反馈信号，通过两者的瞬时值比较来决定逆变电路各开关器件的通断，使实际的输出跟踪指令信号变化常用的有滞环比较方式和三角波比较方式 14.3.1滞环比较方式 电流跟踪控制应用最多 基本原理把指令电流i*和实际输出电流i 的偏差i*-i 作为滞环比较器的输入 通过比较器的输出控制器件V1和V2的通断 V1（或VD1）通时，i 增大 V2（或VD2）通时，i 减小通过环宽为2DI 的滞环比较器的控制，i 就在i*+DI 和i*-DI 的范围内，呈锯齿状地跟踪指令电流i*参数的影响滞环环宽对跟踪性能的影响：环宽过宽时，开关频率低，跟踪误差大；环宽过窄时，跟踪误差小，但开关频率过高，开关损耗增大电抗器L 的作用：L 大时，i 的变化率小，跟踪慢 L 小时，i 的变化率大，开关频率过高图6-22滞环比较方式电流跟踪控制举例图6-23滞环比较方式的指令电流和输出电流 三相的情况图6-22图6-23图6-24三相电流跟踪型PWM 逆变电路图6-2三相电流跟踪型PWM 逆变电路输出波形 采用滞环比较方式的电流跟踪型PWM 变流电路有如下特点 （1）硬件电路简单（2）实时控制，电流响应快（3）不用载波，输出电压波形中不含特定频率的谐波（4）和计算法及调制法相比，相同开关频率时输出电 流中高次谐波含量多（5）闭环控制，是各种跟踪型PWM 变流电路的共同特点采用滞环比较方式实现电压跟踪控制把指令电压u*和输出电压u 进行比较，滤除偏差信号中的谐波，滤波器的输出送入滞环比较器，由比较器输出控制开关器件的通断，从而实现电压跟踪控制图6-26电压跟踪控制电路举例和电流跟踪控制电路相比，只是把指令和反馈信号从电流变为电压 输出电压PWM 波形中含大量高次谐波，必须用适当的滤波器滤除 u*=0时，输出电压u 为频率较高的矩形波，相当于一个自励振荡电路u*为直流信号时，u 产生直流偏移，变为正负脉冲宽度不等，正宽负窄或正窄负宽的矩形波图6-24图6-25u uu*为交流信号时，只要其频率远低于上述自励振荡频率，从u中滤除由器件通断产生的高次谐波后，所得的波形就几乎和u*相同，从而实现电压跟踪控制14.3.2三角波比较方式基本原理不是把指令信号和三角波直接进行比较，而是通过闭环来进行控制把指令电流i*U、i*V和i*W和实际输出电流iU、iV、iW进行比较，求出偏差，通过放大器A放大后，再去和三角波进行比较，产生PWM波形放大器A通常具有比例积分特性或比例特性，其系数直接影响电流跟踪特性特点开关频率固定，等于载波频率，高频滤波器设计方便为改善输出电压波形，三角波载波常用三相三角波载波和滞环比较控制方式相比，这种控制方式输出电流所含的谐波少图6-27三角波比较方式电流跟踪型逆变电路定时比较方式不用滞环比较器，而是设置一个固定的时钟以固定采样周期对指令信号和被控制变量进行采样，根据偏差的极性来控制开关器件通断在时钟信号到来的时刻，如i<i*，V1通，V2断，使i增大如i>i*，V1断，V2通，使i减小每个采样时刻的控制作用都使实际电流与指令电流的误差减小采用定时比较方式时，器件的最高开关频率为时钟频率的1/2和滞环比较方式相比，电流控制误差没有一定的环宽，控制的精度低一些 14.4PWM 整流电路及其控制方法实用的整流电路几乎都是晶闸管整流或二极管整流晶闸管相控整流电路：输入电流滞后于电压，且其中谐波分量大，因此功率因数很低 二极管整流电路：虽位移因数接近1，但输入电流中谐波分量很大，所以功率因数也很低把逆变电路中的SPWM 控制技术用于整流电路，就形成了PWM 整流电路控制PWM 整流电路，使其输入电流非常接近正弦波，且和输入电压同相位，功率因数近似为1，也称单位功率因数变流器，或高功率因数整流器14.4.1PWM 整流电路的工作原理PWM 整流电路也可分为电压型和电流型两大类，目前电压型的较多 1．单相PWM 整流电路图6-28a 和b 分别为单相半桥和全桥PWM 整流电路半桥电路直流侧电容必须由两个电容串联，其中点和交流电源连接 全桥电路直流侧电容只要一个就可以交流侧电感Ls 包括外接电抗器的电感和交流电源内部电感，是电路正常工作所必须的图6-28单相PWM 整流电路a)单相半桥电路b)单相全桥电路 单相全桥PWM 整流电路的工作原理正弦信号波和三角波相比较的方法对图6-28b 中的V1~V4进行SPWM 控制，就可以在桥的交流输入端AB 产生一个SPWM 波uABa )b )图6-28duAB中含有和正弦信号波同频率且幅值成比例的基波分量，以及和三角波载波有关的频率很高的谐波，不含有低次谐波由于Ls的滤波作用，谐波电压只使is产生很小的脉动当正弦信号波频率和电源频率相同时，is也为与电源频率相同的正弦波us一定时，is幅值和相位仅由uAB中基波uABf的幅值及其与us的相位差决定改变uABf的幅值和相位，可使is和us同相或反相，is比us超前90°，或使is与us相位差为所需角度相量图（图6-29）a：滞后相角d，和同相，整流状态，功率因数为1。
