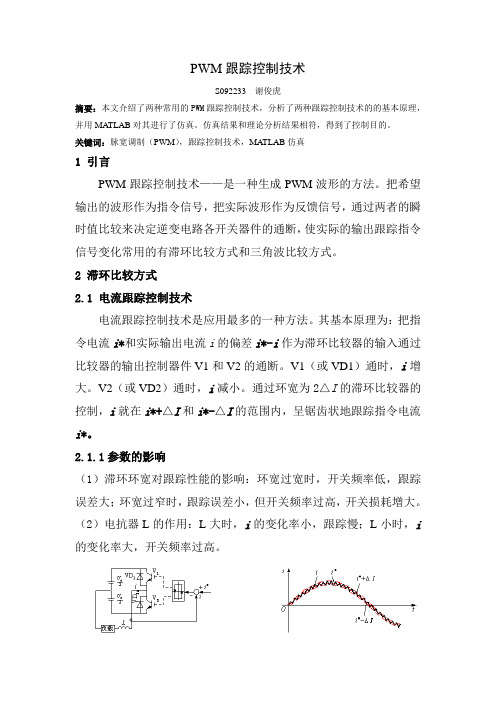

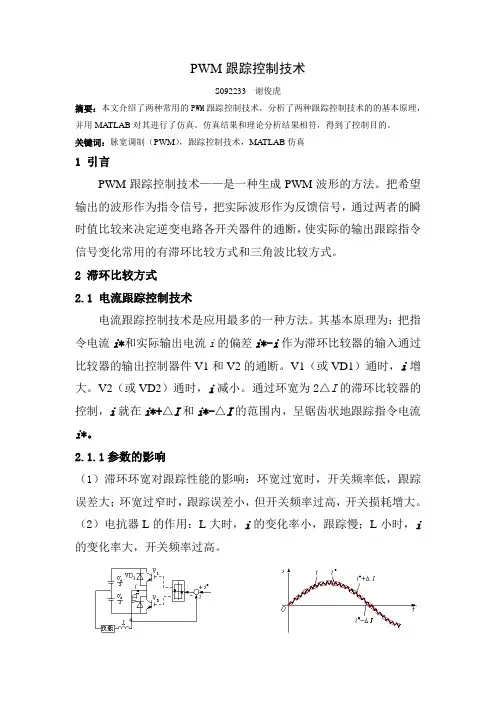

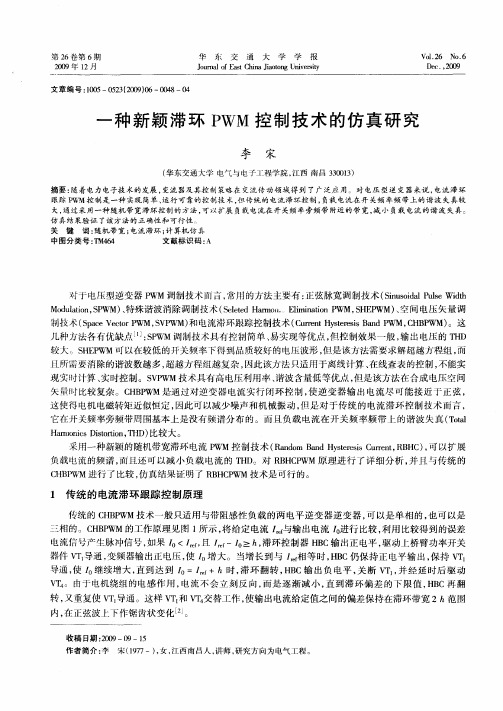

PWM跟踪控制技术S092233谢俊虎摘要：本文介绍了两种常用的PWM跟踪控制技术，分析了两种跟踪控制技术的的基本原理，并用MATLAB对其进行了仿真。
仿真结果和理论分析结果相符，得到了控制目的。
关键词：脉宽调制（PWM），跟踪控制技术，MATLAB仿真1 引言PWM跟踪控制技术——是一种生成PWM波形的方法。
把希望输出的波形作为指令信号，把实际波形作为反馈信号，通过两者的瞬时值比较来决定逆变电路各开关器件的通断，使实际的输出跟踪指令信号变化常用的有滞环比较方式和三角波比较方式。
2 滞环比较方式2.1 电流跟踪控制技术电流跟踪控制技术是应用最多的一种方法。
其基本原理为：把指令电流i*和实际输出电流i的偏差i*-i作为滞环比较器的输入通过比较器的输出控制器件V1和V2的通断。
V1（或VD1）通时，i增大。
V2（或VD2）通时，i减小。
通过环宽为2△I的滞环比较器的控制，i就在i*+△I和i*-△I的范围内，呈锯齿状地跟踪指令电流i*。
2.1.1参数的影响（1）滞环环宽对跟踪性能的影响：环宽过宽时，开关频率低，跟踪误差大；环宽过窄时，跟踪误差小，但开关频率过高，开关损耗增大。
（2）电抗器L的作用：L大时，i的变化率小，跟踪慢；L小时，i 的变化率大，开关频率过高。
图2-1-1 滞环比较方式电流跟踪控制举例图2-1-2 滞环比较方式的指令电流和输出电流图2-1-3 三相电流跟踪型PWM逆变电路图2-1-4 三相电流跟踪型PWM逆变电路输出波形2.1.2采用滞环比较方式的电流跟踪型PWM变流电路的特点（1）硬件电路简单。
（2）实时控制，电流响应快。
（3）不用载波，输出电压波形中不含特定频率的谐波。
（4）和计算法及调制法相比，相同开关频率时输出电流中高次谐波含量多。
（5）闭环控制，是各种跟踪型PWM变流电路的共同特点。
2.2 电压跟踪控制技术把指令电压u*和输出电压u进行比较，滤除偏差信号中的谐波，滤波器的输出送入滞环比较器，由比较器输出控制开关器件的通断，从而实现电压跟踪控制。

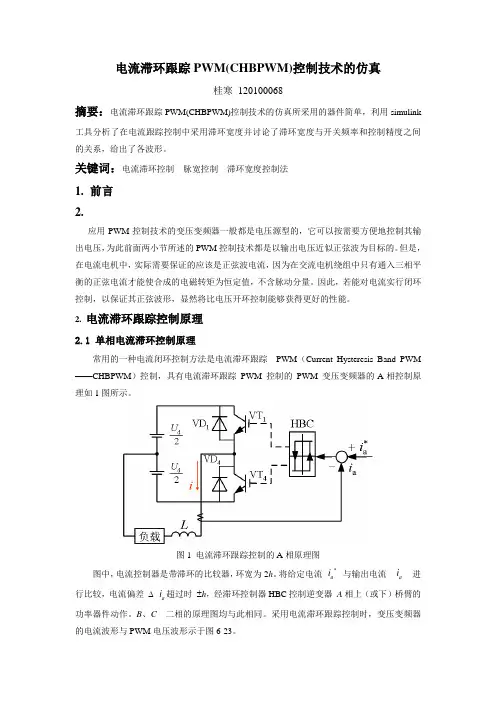

电流滞环跟踪PWM(CHBPWM)控制技术的仿真桂寒 120100068摘要：电流滞环跟踪PWM(CHBPWM)控制技术的仿真所采用的器件简单，利用simulink工具分析了在电流跟踪控制中采用滞环宽度并讨论了滞环宽度与开关频率和控制精度之间的关系，给出了各波形。
关键词：电流滞环控制 脉宽控制 滞环宽度控制法 1. 前言 2.应用PWM 控制技术的变压变频器一般都是电压源型的，它可以按需要方便地控制其输出电压，为此前面两小节所述的PWM 控制技术都是以输出电压近似正弦波为目标的。
但是，在电流电机中，实际需要保证的应该是正弦波电流，因为在交流电机绕组中只有通入三相平衡的正弦电流才能使合成的电磁转矩为恒定值，不含脉动分量。
因此，若能对电流实行闭环控制，以保证其正弦波形，显然将比电压开环控制能够获得更好的性能。
2. 电流滞环跟踪控制原理2.1 单相电流滞环控制原理常用的一种电流闭环控制方法是电流滞环跟踪 PWM （Current Hysteresis Band PWM ——CHBPWM ）控制，具有电流滞环跟踪 PWM 控制的 PWM 变压变频器的A 相控制原理如1图所示。
图1 电流滞环跟踪控制的A 相原理图图中，电流控制器是带滞环的比较器，环宽为2h 。
将给定电流 *a i 与输出电流 a i 进行比较，电流偏差 ∆ a i 超过时 ±h ，经滞环控制器HBC 控制逆变器 A 相上（或下）桥臂的功率器件动作。
B 、C 二相的原理图均与此相同。
采用电流滞环跟踪控制时，变压变频器的电流波形与PWM 电压波形示于图6-23。
⏹ 如果， a i < *a i ， 且*a i - a i ≥ h ，滞环控制器 HBC 输出正电平，驱动上桥臂功率开关器件V1导通，变压变频器输出正电压，使a i 增大。
当增长到与*a i 相等时，虽然滞环比较器的输入信号的符号发生了变化，但HBC 仍保持正电平输出，保持导通，使a i 继续增大 ⏹直到达到a i = *a i + h ， a i = –h ，使滞环翻转，HBC 输出负电平，关断V1 ，并经过延时后驱动V4，直到电流的负半周V4才能导通。
目录摘要 (1)关键词 (1)一、电流滞环跟踪控制原理 (2)二、三相电流滞环跟踪控制系统的仿真 (5)1、建立系统仿真模型 (5)2、模块参数设置 (6)3、电路封装 (8)4、作图程序设计 (10)三、仿真波形及频谱分析 (12)四、仿真结果分析与总结 (18)1、仿真波形比较 (18)2、电流频谱分析比较 (19)3、相电压、线电压频谱分析比较 (19)4、总结 (19)五、课设心得体会 (20)六、参考文献 (21)摘要：滞环控制是一种应用很广的闭环电流跟踪控制方法，通常以响应速度快和结构简单而著称。
在各种变流器控制系统中，滞环控制单元一般同时兼有两种职能，一则作为闭环电流调节器，二则起着PWM调制器的作用，将电流参考信号转换为相应的开关指令信号。
然而，滞环控制的开关频率一般具有很大的不定性，高低频率悬殊，其开关频率范围往往是人们在进行滞环控制系统设计师比较关心的重要方面，只有明确开关频率的计算方法，才便于进行开关器件、滤波参数及滞环控制参数的选择。
电流跟踪型逆变器输出电流跟随给定的电流波形变化，这也是一种PWM控制方式。
电流跟踪一般都采用滞环控制，即当逆变器输出电流与给定电流的偏差超过一定值时，改变逆变器的开关状态，使逆变器输出电流增加或减小，将输出电流与给定电流的偏差控制在一定范围内。
关键词：电流滞环跟踪PWM、闭环控制、滞环控制器HBC、环宽、电流偏差、开关频率、响应波形、频谱图一、电流滞环跟踪控制原理常用的一种电流闭环控制方法是电流滞环跟踪PWM（Current Hysteresis Band PWM ——CHBPWM）控制，具有电流滞环跟踪PWM 控制的PWM 变压变频器的A相控制原理如1图所示。
图1 电流滞环跟踪控制的A相原理图图中，电流控制器是带滞环的比较器，环宽为2h。
将给定电流i*a 与输出电流i a进行比较，电流偏差∆i a超过时±h，经滞环控制器HBC 控制逆变器A相上（或下）桥臂的功率器件动作。
PWM脉宽直流调速系统设计及matlab仿真验证1设计任务1.1双闭环调速系统结构图图1输出功率、电流反馈控制直流变频系统原理图为了使转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别引入转速负反馈和电流负反馈以调节转速和电流，二者之间实行嵌套链接，如图1所示。
把转速调节器的输出当做电流调节器的输入，再用电流调节器的输出去控制电力电子变换器upe。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流反馈控制直流调速系统。
1.2双闭环直流变频系统的稳态结构图1图2双闭环直流变频系统的稳态结构图双闭环直流调速系统的稳态结构图如图2所示，两个调节器均采用带限幅作用的pi调节器。
转速调节器asr的输出限幅电压电流调节器acr的输出限幅电压udmucm?uim同意了电流取值的最大值，限制了电力电子变换器的最大输出电压。
当调节器饱和状态时，输入踢至限幅值，输入量的变化不再影响输入，除非存有反向的输入信号使调节器退出饱和。
当调节器不饱和时，pi调节器工作在线性调节状态，其作用是使输入偏差电压?u在稳态时为零。
为了同时实现电流的实时控制和快速追随，期望电流调节器不要步入饱和状态，因此对于静特性来说，只有输出功率调节器饱和状态与不饱和两种情况。
1.3双闭环直流调速系统的动态结构图图3双闭环直流变频系统的动态结构图双闭环直流调速系统的动态结构图如图3所示，图中表示转速调节和电流调节器的传递函数。
2wasr(s)和wacr(s)分别双闭环直流调速系统起动过程的转速和电流波形如图所示：图4双闭环直流调速系统起动过程的转速和电流波形例如图4右图，电机的再生制动过程中输出功率调节器asr经历了不饱和、饱和状态、脱饱和状态三种情况：第ⅰ阶段（0-t1）是电流上升阶段；第ⅱ阶段（t1-t2）是恒流升速阶段；第ⅲ阶段（t2以后）是转速调节阶段。
双闭环直流变频系统的再生制动过程存有以下三个特点：1）饱和状态非线性掌控2）输出功率市场汇率3）科东俄时间最优控制1.4系统参数选取1.4.1整流电路平均值失控时间常数ts设定pwm的开关频率为1khz，故h型双极式pwm整流的调制周期为：t=1/f=0.001s1.4.2电流滤波时间常数和输出功率滤波常数h桥式电路每个波头的时间为0.5ms，为了基本滤平波头，应有3(1~2)toi?0.5ms，因此取toi?0.0004s。
PWM脉宽直流调速系统设计及matlab仿真验证————————————————————————————————作者：————————————————————————————————日期：目录1．MATLAB简介 (3)3系统设计及参数计算 (5)3.1系统总体设计 (5)3．1.1 H型双极式PWM原理 (5)3．1。
2双闭环调速系统结构图 (7)3．1。
3双闭环调速系统启动过程分析 (8)3。
2电流调节器设计及参数计算 (9)3。
3转速调节器设计及参数计算 (11)4 MATLAB仿真验证 (14)4.1稳定运行时电流环突然断线仿真分析 (14)参考文献 (19)PWM脉宽直流调速系统设计及matlab仿真验证1．MATLAB简介MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言的编辑模式,代表了当今国际科学计算软件的先进水平。
[MATLAB和MATHEMATICA、MAPLE并称为三大数学软件。
它在数学类科技应用软件中在数值计算方面首屈一指。
MATLAB的基本数据单位是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，故用MATLAB来解算问题要比用C，FORTRAN等语言完成相同的事情简捷得多，并且MATLAB也吸收了像MAPLE等软件的优点，使MATLAB成为一个强大的数学软件。
2 设计分析直流双闭环调速系统调节器包括转速调节器（ASR）和电流调节器(ACR）,从而分别引入了转速负反馈和电流负反馈以调节转速和电流，二者之间实行串级连接.把转速调节器的输出当作电流调节器的输入,再用电流调节器的输出去控制电力电子变换器UPE。
电流滞环跟踪PWM(CHBPWM)控制技术的仿真桂寒 120100068摘要:电流滞环跟踪PWM(CHBPWM)控制技术的仿真所采用的器件简单,利用simulink 工具分析了在电流跟踪控制中采用滞环宽度并讨论了滞环宽度与开关频率与控制精度之间的关系,给出了各波形。
关键词:电流滞环控制 脉宽控制 滞环宽度控制法 1. 前言 2.应用PWM 控制技术的变压变频器一般都就是电压源型的,它可以按需要方便地控制其输出电压,为此前面两小节所述的PWM 控制技术都就是以输出电压近似正弦波为目标的。
但就是,在电流电机中,实际需要保证的应该就是正弦波电流,因为在交流电机绕组中只有通入三相平衡的正弦电流才能使合成的电磁转矩为恒定值,不含脉动分量。
因此,若能对电流实行闭环控制,以保证其正弦波形,显然将比电压开环控制能够获得更好的性能。
2、 电流滞环跟踪控制原理2、1 单相电流滞环控制原理常用的一种电流闭环控制方法就是电流滞环跟踪 PWM(Current Hysteresis Band PWM ——CHBPWM)控制,具有电流滞环跟踪 PWM 控制的 PWM 变压变频器的A 相控制原理如1图所示。
图1 电流滞环跟踪控制的A 相原理图图中,电流控制器就是带滞环的比较器,环宽为2h 。
将给定电流 *a i 与输出电流 a i 进行比较,电流偏差 ∆ a i 超过时 ±h ,经滞环控制器HBC 控制逆变器 A 相上(或下)桥臂的功率器件动作。
B 、C 二相的原理图均与此相同。
采用电流滞环跟踪控制时,变压变频器的电流波形与PWM 电压波形示于图6-23。
⏹ 如果, a i < *a i , 且*a i - a i ≥ h ,滞环控制器 HBC 输出正电平,驱动上桥臂功率开关器件V1导通,变压变频器输出正电压,使a i 增大。
当增长到与*a i 相等时,虽然滞环比较器的输入信号的符号发生了变化,但HBC 仍保持正电平输出,保持导通,使a i 继续增大 ⏹直到达到a i = *a i + h , a i = –h ,使滞环翻转,HBC 输出负电平,关断V1 ,并经过延时后驱动V4,直到电流的负半周V4才能导通。
电流滞环跟踪PWM(CHBPWM)控制技术的仿真桂寒 120100068摘要：电流滞环跟踪PWM(CHBPWM)控制技术的仿真所采用的器件简单，利用simulink工具分析了在电流跟踪控制中采用滞环宽度并讨论了滞环宽度与开关频率和控制精度之间的关系，给出了各波形。
关键词：电流滞环控制 脉宽控制 滞环宽度控制法 1. 前言 2.应用PWM 控制技术的变压变频器一般都是电压源型的，它可以按需要方便地控制其输出电压，为此前面两小节所述的PWM 控制技术都是以输出电压近似正弦波为目标的。
但是，在电流电机中，实际需要保证的应该是正弦波电流，因为在交流电机绕组中只有通入三相平衡的正弦电流才能使合成的电磁转矩为恒定值，不含脉动分量。
因此，若能对电流实行闭环控制，以保证其正弦波形，显然将比电压开环控制能够获得更好的性能。
2. 电流滞环跟踪控制原理2.1 单相电流滞环控制原理常用的一种电流闭环控制方法是电流滞环跟踪 PWM （Current Hysteresis Band PWM ——CHBPWM ）控制，具有电流滞环跟踪 PWM 控制的 PWM 变压变频器的A 相控制原理如1图所示。
图1 电流滞环跟踪控制的A 相原理图图中，电流控制器是带滞环的比较器，环宽为2h 。
将给定电流 *a i 与输出电流 a i 进行比较，电流偏差 ∆ a i 超过时 ±h ，经滞环控制器HBC 控制逆变器 A 相上（或下）桥臂的功率器件动作。
B 、C 二相的原理图均与此相同。
采用电流滞环跟踪控制时，变压变频器的电流波形与PWM 电压波形示于图6-23。
⏹ 如果， a i < *a i ， 且*a i - a i ≥ h ，滞环控制器 HBC 输出正电平，驱动上桥臂功率开关器件V1导通，变压变频器输出正电压，使a i 增大。
当增长到与*a i 相等时，虽然滞环比较器的输入信号的符号发生了变化，但HBC 仍保持正电平输出，保持导通，使a i 继续增大 ⏹直到达到a i = *a i + h ， a i = –h ，使滞环翻转，HBC 输出负电平，关断V1 ，并经过延时后驱动V4，直到电流的负半周V4才能导通。
CRH3动车组牵引逆变器3种调制策略研究与仿真丁菊霞;蒋奎【摘要】为了研究CRH3动车组牵引逆变器所适合的调制策略,分别分析了正弦脉宽调制(SPWM)、电流滞环PWM (CHBPWM)和空间矢量脉宽调制(SVPWM)这3种调制方法的基本原理,证明了SVPWM调制直流电压利用率最高,并通过Matlab/Simulink对分别采用3种调制策略的电机逆变器控制系统进行对比仿真分析.仿真结果表明,采用SVPWM调制时的定子相电流畸变率和电磁转矩脉动均很小,是适合CRH3动车组牵引逆变器采用的一种调制策略.【期刊名称】《电气传动》【年(卷),期】2014(044)006【总页数】4页(P46-49)【关键词】CRH3动车组;正弦脉宽调制;电流滞环脉宽调制;空间矢量脉宽调制;仿真【作者】丁菊霞;蒋奎【作者单位】西南交通大学峨眉校区电气工程系,四川峨眉山614202;南京航空航天大学自动化学院,江苏南京210016【正文语种】中文【中图分类】TM464CRH3型动车组是由我国唐山轨道客车有限公司和西门子公司合作生产的高速动车组，其运营速度达350 km/h。
CRH3型动车组采用电压型两电平三相逆变器［1-2］，并采用矢量控制策略［2］对电机进行控制，而逆变器有多种调制方式，如SP-WM 调制［3］、CHBPWM 调制［4］、SVPWM 调制［4］、SHEPWM ［3］、最小纹波电流PWM［5］等。
本文针对CRH3动车组牵引逆变器，分别对SPWM调制、CHBPWM调制及SVPWM调制的原理进行了对比分析，并把3种调制方法分别应用于电机矢量控制系统中，通过Matlab/Simulink软件对其进行计算机模拟仿真，对3种调制策略的定子相电流、电机输出电磁转矩波形进行了比较分析。
CRH3动车组牵引逆变器采用电压型二电平三相逆变器，牵引逆变器拓扑如图1所示。
当逆变器采用SPWM双极性调制时，a，b，c三相共用一个三角载波uc，而调制信号ura，urb，urc依次相差120°。
仿真PWM整流器的Matlab仿真研究摘要：随着绿色能源技术的快速发展，不可控整流引起的电磁干扰和谐波污染已经成为日益严重的问题。
本文介绍了PWM整流器的工作原理，并阐述新型的控制方法———自抗扰控制的原理，利用自抗扰控制来取代PWM 整流器的电压外环控制，以取得更优效果；最后利用Matlab 提供的电力电子工具箱在Simulink 仿真环境下进行了仿真实验，验证系统的正确性和可行性。
关键词：PWM 整流器；自抗扰控制；Matlab 仿真PWM整流器的Matlab仿真探讨一整流器的原理和现状目前，由于常规整流环节广泛采用二极管不可控整流电路或晶闸管相控整流电路，对电网注入了大量谐波及无功，给电网带来“污染”。
治理这种电网“污染”最根本的措施就是，要求变流装置实现网侧电流正弦化且运行于单位功率因数。
因此，在主电路类型上有电压型整流器（Voltage Source Rectifier，VSR）和电流源型整流器（Current Source Rectifier，CSR），两者在工业上均成功地投入应用。
由于有高电压利用率及低损耗等优点，基于空间矢量的PWM 控制在电压型PWM 整流器电流控制中取得了广泛应用，并存在多种控制方案。
目前，电压型PWM 整流器网侧电流控制有将固定开关频率、滞环及空间矢量控制相结合的趋势，以使其在大功率有源滤波等需快速电流响应的场合获得优越的性能。
本文讨论的三相桥式电压型PWM 整流器拓扑结构如图1 所示。
L 为交流侧滤波电感，电阻R 为滤波电感L 的等效电阻和功率开关管损耗等效电阻的合并。
参照参考文献1，可以推导出PWM 整流器在三相静止坐标系ABC 下的数学模型，即：由于在此坐标系下难以进行控制系统建模，因为经过坐标转换到两相同步旋转坐标系(d，q)后，可得：此时，两相同步旋转坐标系(d，q)中的q 轴分量表示成有功分量，而d 轴分量表示成无功分量。
并且有：电流内环经解耦后，可以得到控制系统如图2 所示。
目录摘要 (1)关键词 (1)一、电流滞环跟踪控制原理 (2)二、三相电流滞环跟踪控制系统的仿真 (5)1、建立系统仿真模型 (5)2、模块参数设置 (6)3、电路封装 (8)4、作图程序设计 (10)三、仿真波形及频谱分析 (12)四、仿真结果分析与总结 (18)1、仿真波形比较 (18)2、电流频谱分析比较 (19)3、相电压、线电压频谱分析比较 (19)4、总结 (19)五、课设心得体会 (20)六、参考文献 (21)摘要：滞环控制是一种应用很广的闭环电流跟踪控制方法，通常以响应速度快和结构简单而著称。
在各种变流器控制系统中，滞环控制单元一般同时兼有两种职能，一则作为闭环电流调节器，二则起着PWM调制器的作用，将电流参考信号转换为相应的开关指令信号。
然而，滞环控制的开关频率一般具有很大的不定性，高低频率悬殊，其开关频率范围往往是人们在进行滞环控制系统设计师比较关心的重要方面，只有明确开关频率的计算方法，才便于进行开关器件、滤波参数及滞环控制参数的选择。
电流跟踪型逆变器输出电流跟随给定的电流波形变化，这也是一种PWM控制方式。
电流跟踪一般都采用滞环控制，即当逆变器输出电流与给定电流的偏差超过一定值时，改变逆变器的开关状态，使逆变器输出电流增加或减小，将输出电流与给定电流的偏差控制在一定范围内。
关键词：电流滞环跟踪PWM、闭环控制、滞环控制器HBC、环宽、电流偏差、开关频率、响应波形、频谱图一、电流滞环跟踪控制原理常用的一种电流闭环控制方法是电流滞环跟踪PWM（Current Hysteresis Band PWM ——CHBPWM）控制，具有电流滞环跟踪PWM 控制的PWM 变压变频器的A相控制原理如1图所示。
图1 电流滞环跟踪控制的A相原理图图中，电流控制器是带滞环的比较器，环宽为2h。
将给定电流i*a 与输出电流i a进行比较，电流偏差∆i a超过时±h，经滞环控制器HBC 控制逆变器A相上（或下）桥臂的功率器件动作。
B、C二相的原理图均与此相同。
采用电流滞环跟踪控制时，变压变频器的电流波形与PWM 电压波形示于图4。
⏹如果，i a < i*a ，且i*a - i a ≥h，滞环控制器HBC输出正电平，驱动上桥臂功率开关器件V1导通，变压变频器输出正电压，使增大。
当增长到与相等时，虽然，但HBC仍保持正电平输出，保持导通，使继续增大⏹直到达到i a= i*a+ h，∆i a = –h，使滞环翻转，HBC输出负电平，关断V1 ，并经延时后驱动V4但此时未必能够导通，由於电机绕组的电感作用，电流不会反向，而是通过二极管续流，使受到反向钳位而不能导通。
此后，逐渐减小，直到时，，到达滞环偏差的下限值，使HBC 再翻转，又重复使导通。
这样，与交替工作，使输出电流给定值之间的偏差保持在范围内，在正弦波上下作锯齿状变化。
从图2 中可以看到，输出电流是十分接近正弦波的。
图2 电流滞环跟踪控制时的电流波形图2给出了在给定正弦波电流半个周期内的输出电流波形和相应的相电压波形。
可以看出，在半个周期内围绕正弦波作脉动变化，不论在的上升段还是下降段，它都是指数曲线中的一小部分，其变化率与电路参数和电机的反电动势有关。
图3 三相电流跟踪型PWM逆变电路图4 三相电流跟踪型PWM逆变电路输出波形因此，输出相电压波形呈PWM状，但与两侧窄中间宽的SPWM波相反，两侧增宽而中间变窄，这说明为了使电流波形跟踪正弦波，应该调整一下电压波形。
电流跟踪控制的精度与滞环的环宽有关，同时还受到功率开关器件允许开关频率的制约。
当环宽选得较大时，可降低开关频率，但电流波形失真较多，谐波分量高；如果环宽太小，电流波形虽然较好，却使开关频率增大了。
这是一对矛盾的因素，实用中，应在充分利用器件开关频率的前提下，正确地选择尽可能小的环宽。
电流滞环跟踪控制方法的精度高，响应快，且易于实现。
但受功率开关器件允许开关频率的限制，仅在电机堵转且在给定电流峰值处才发挥出最高开关频率，在其他情况下，器件的允许开关频率都未得到充分利用。
为了克服这个缺点，可以采用具有恒定开关频率的电流控制器，或者在局部范围内限制开关频率，但这样对电流波形都会产生影响。
二、三相电流跟踪滞环控制系统的仿真使用MATLAB软件中的Simulink和SimpowerSystems工具箱构建三相电流跟踪滞环控制系统的仿真模型。
1、建立系统仿真模型仿真参数为：E=100-300V; f=50Hz;带宽2h=5-30; 步长h=0.0001s，其他参数自定。
选用的模块主要有：Mux 、Sum 、Relay、Scope 、Sine Wave 、DC V oltage Source 、Ground 、Series RLC Branch 、Multimeter 、IGBT/Diode 、Logical Operator、Terminator、V oltage Measurement 、Powergui。
2、模块参数设置Series RLC Branch1 Series RLC Branch2 Inductance(H): 0.005 ; Capacitance(F): inf; Measurements:Branch vo;tage and current注：表格中未注明的参数为默认值；Relay、Relay2、Relay4中的“Switch on point”与“Switch off point”的值的绝对值就是h，2h就是环宽。
此表格所设置的参数为E=200V，f=50HZ,带宽2h=5。
在菜单栏中选中"Simulation","Configuration Parameters、、、"将Stop time改为0.04，将Max step size改为1e-4，将Solver改为ode23tb(stiff/TR-BDF2),此时步长h=0.0001s.3、电路封装封装后的电路图如下所示：其中子系统Subsystem和Subsystem1的内部图如下：Subsystem内部图（脉冲电路图）Subsystem1内部图（主电路图）4、作图程序设计在上述电路建立完成后，执行后双击各示波器可观察触发脉冲波形、相电压和线电压波形及电流波形，使用Powergui中的FFT Analysis可观察相电压和线电压的频谱图。
建立3个M文件分别用来编写触发脉冲波形、电流波形、电压波形的作图程序，其程序设计分别如下：①触发脉冲波形作图程序②电流波形作图程序③相电压及线电压波形作图程序三、仿真波形及频谱分析（一）、环宽2h=5时的仿真波形及频谱分析1、仿真波形①触发脉冲波形②电流波形③电压波形2、频谱分析（先用powergui将信离散化，号取采样时间为1e-6s）①相电压频谱图当环宽2h=5时，输出相电压的基波（50HZ）峰值为105.6，总谐波失真（THD）为174.25%。
②线电压频谱图当环宽2h=5时，输出线电压的基波（50HZ）峰值为183.5，总谐波失真（THD）为142.12%。
③输出相电流频谱图由频谱图可知，2h=5时，输出电流的基波（50HZ）峰值为20.14，总谐波失真（THD）为10.25%。
（二）、环宽2h=20时的仿真波形及频谱分析1、仿真波形①触发脉冲波形②电流波形③电压波形2、频谱分析（先用powergui将信离散化，号取采样时间为1e-6s）①相电压频谱图当环宽2h=20时，输出相电压的基波（50HZ）的峰值为126.3，总谐波失真（THD）为134.96%，f=0时的直流分量为1.56%，谐波分量较大的有f=650HZ时的78.15%，f=550HZ时的54.16%，f=950HZ时的32.75%。
②线电压频谱图当环宽2h=20时，输出线电压的基波（50HZ）的峰值为218.6，总谐波失真（THD）为116.25%，f=0时的直流分量为2.53%，谐波分量较大的有f=550HZ时的59.73%，f=650HZ时的44.35%，f=500HZ时的21.91%。
③输出相电流频谱由频谱图可知，2h=20时，输出电流的基波（50HZ）峰值为24.26，总谐波失真（THD）为32.58%。
四、仿真结果分析与总结1、仿真波形比较由上述两组波形比较可知，当环宽2h=5时，其触发脉冲波形比2h=20时要更密集，即触发频率快，对IGBT的开关频率高；电流跟踪效果明显比2h=20时的要好，其总谐波失真也要比2h=20时小，但是可以看出在一个周期内，其电流在环宽内变化的次数也明显比2h=20时多，这与上面触发频率快相一致；其输出相电压与线电压的波形同样体现出2h=5时的开关频率比2h=20时的快，由波形的疏密容易看出。
2、电流频谱分析比较由仿真出的电流波形的频谱图对比可知，当环宽较小（2h=5）时，电流的基波分量的峰值接近于给定电流峰值（20），且总谐波失真（THD）较小为10.25%；而当环宽较大（2h=20）时，电流的基波分量的峰值较大，明显大于给定电流的峰值，且总谐波失真（THD）较大为32.58%.3、相电压、线电压频谱分析比较由仿真出的相电压与线电压的波形已经容易比较出当环宽2h=5时，其波形较密，因其为PWM波形，所以由FFT Analysis分析出来的谐波失真应该比环宽2h=20时的要大，而频谱分析结果恰好符合上述分析，2h=5时相电压总谐波失真（THD）为174.25%，而2h=20时相电压总谐波失真（THD）为134.96%，2h=5时线电压总谐波失真（THD）为142.12%，而2h=20时线电压总谐波失真（THD）为116.25%.4、总结由上述分析可知，当所给环宽小时，电流跟踪控制的精度高，电流跟踪效果好，同时电流的谐波分量也少，但是对IGBT的开关频率要求高；二当所给环宽大时，电流跟踪控制的精度就减小了，电流跟踪的效果也变差，电流的谐波分量也高，不过降低了对IGBT的开关频率要求。
所以在现实应用中，应该根据所给开关器件如IGBT的开关频率范围来选择环宽的大小，一般在开关频率允许的条件下，尽可能地选择小的环宽，这样输出的电流波形质量越高。
五、课设心得体会这次课程设计选择的题目是电流滞环跟踪PWM（CHBPWM）控制技术的仿真，也是一种PWM控制技术，由于平时上课做实验时就已经做过三相桥式SPWM逆变电路的仿真，所以这次做课设有一定的基础，遇到的问题不是太大，通过查阅资料和与同学交流学习到了许多新的知识，解决了不少问题。
首先这次课设学习了电流滞环跟踪控制的基本原理，由给定电流与反馈电流进行比较，得到偏差电流，经过滞环控制器HBC来控制逆变器上下桥臂的开关动作。
其中环宽时一个很重要的量，由它决定着开关器件的开关频率，同时也决定着输出电流的质量好坏。
