GW4-126隔离开关检修解析
- 格式:ppt
- 大小:1.26 MB
- 文档页数:24
开口销手柄锁弓子线支柱绝缘子 悬式绝缘子 耐张线夹触头电气连接点电气连接点 操作机构操作手柄操作传动杆定位销1、GW4型10KV 隔离开关巡视项目、检修标准?答:巡视项目主要检查隔离开关触头有无接触不良、合不到位、定位销丢失、手柄锁丢失,弓子线有无异常;检查开关与导线连接点有无变色,开关接触是否严密,有无放电等现象。
检修标准:1、主触头接触面无过热、烧伤痕迹和严重凹陷及起层现象,触头弹簧无锈蚀、分流现象。
清除导电板、触头间氧化物,有烧损的刀片和触头应打磨或更换,接触面应使用“0”号砂纸打磨光滑,并用砂纸背面将细微的金属毛刺磨掉,清扫干净后的触头表面涂电力复合脂。
2、用0.05×10mm 塞尺检查触头的接触情况,对于线接触应塞不进去;对于面接触,当接触表面宽度为50mm 及以下时,塞尺的塞入深度不大于4mm ,接触表面宽度为60mm 及导电板 铁压板 防雨罩导电板以上时,不大于6mm。
3、横动式开关(户外型):分闸时触头角度90°±1°。
4、隔离开关打开开关后缓慢合闸,任意一极刀闸一经接触即令停止,测量其它两极动静触头间最小距离不应大于5mm。
5、各相过引线(弓子线)、引下线与邻相的过引线、引下线和导线间的净空距离不小于300mm。
6、隔离开关支柱绝缘子应垂直于底座平面且连接可靠,绝缘子粘合无松动,基座无变形、腐蚀和损伤;活动绝缘子与操作机构的紧固螺钉、连接销子及垫片完整。
7、操作手柄安装正确,操作杆件不受扭力,操动机构灵活无卡滞,传动部件应无变形、锈蚀和严重磨损。
8、户外型隔开操作手柄中心距地面高度为1200mm。

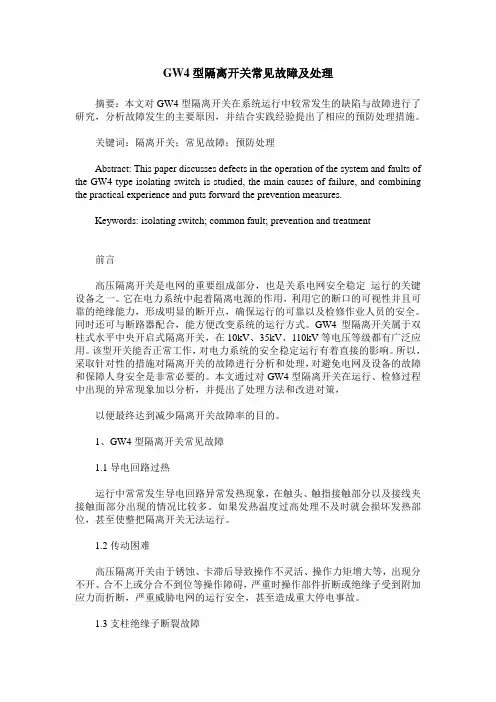

GW4型隔离开关常见故障及处理摘要:本文对GW4型隔离开关在系统运行中较常发生的缺陷与故障进行了研究,分析故障发生的主要原因,并结合实践经验提出了相应的预防处理措施。
关键词:隔离开关;常见故障;预防处理Abstract: This paper discusses defects in the operation of the system and faults of the GW4 type isolating switch is studied, the main causes of failure, and combining the practical experience and puts forward the prevention measures.Keywords: isolating switch; common fault; prevention and treatment前言高压隔离开关是电网的重要组成部分,也是关系电网安全稳定运行的关键设备之一。
它在电力系统中起着隔离电源的作用,利用它的断口的可视性并且可靠的绝缘能力,形成明显的断开点,确保运行的可靠以及检修作业人员的安全。
同时还可与断路器配合,能方便改变系统的运行方式。
GW4型隔离开关属于双柱式水平中央开启式隔离开关,在10kV、35kV、110kV等电压等级都有广泛应用。
该型开关能否正常工作,对电力系统的安全稳定运行有着直接的影响。
所以,采取针对性的措施对隔离开关的故障进行分析和处理,对避免电网及设备的故障和保障人身安全是非常必要的。
本文通过对GW4型隔离开关在运行、检修过程中出现的异常现象加以分析,并提出了处理方法和改进对策,以便最终达到减少隔离开关故障率的目的。
1、GW4型隔离开关常见故障1.1导电回路过热运行中常常发生导电回路异常发热现象,在触头、触指接触部分以及接线夹接触面部分出现的情况比较多。
如果发热温度过高处理不及时就会损坏发热部位,甚至使整把隔离开关无法运行。
变电站隔离开关的常见故障分析与处理摘要:主要归纳了变电站隔离开关常见故障的类型,对不同故障类型的原因进行了深入分析,并提出相应的处理方法和预防措施。
关键词:变电站;隔离开关;常见故障分析;处理在电力网络中,为了安全,需要将带电运行的电气设备与停电检修或处于备用的设备隔离开来,必须有明确可见的、足够大的间断点。
隔离开关正是在电路中设置的这种间断点,以确保运行和检修安全。
此外,隔离开关也用来作为设备或电路的切换装置。
隔离开关在输、配电网中的用量很大,如何进行隔离开关的故障分析及处理,对电网的安全运行至关重要。
1.隔离开关的常见故障类型隔离开关作为电网中的主要设备,其运行中的异常现象,对电网的安全稳定运行会造成很大的威胁。
隔离开关的常见故障有: 触头发热、瓷柱电气和工艺性能不良。
2.隔离开关的常见故障原因分析及措施2.1触头发热隔离开关触头发热现象比较普遍,有的在60%额定负荷时温升就超过规定值。
下面以GW4-126系列隔离开关为例,其触头发热主要原因如下。
①触指弹簧性能指标不好隔离开关在合闸位置时,触指完全靠弹簧的拉紧作用来保证它与触头间有足够的接触压力和较小的接触电阻。
由于隔离开关运行时,长期处于合闸状态,这样就使触指弹簧长期处于拉伸状态。
如果弹簧质量不佳,性能指标达不到要求,则极容易产生疲劳,使触头与触指间接触压力减小,接触电阻增大,接触处将发热而导致温度升高,进而使弹簧受热,弹性指标继续降低。
如此恶性循环,最终失去弹性。
这样接触电阻将更大,温度急剧升高,最终导致隔离开关触头烧毁。
对触指弹簧性能指标不好引起的触头发热烧毁现象的处理方法主要是加强监视,尽可能地利用停电机会,仔细检查隔离开关导电回路的各个接点,尤其是触头与触指接触面处是否有过热、烧毁现象。
同时,要重点检查弹簧是否有疲劳现象。
先用肉眼检查一下弹簧的外观,无异常后,再用手捏两端的触指,看其弹性如何。
若手感不佳,可拆下来仔细检查、测试,如失去弹性应进行更换。
GW4-126Ⅵ型高压隔离开关安装使用说明书22平高集团有限公司21 概述1.1 产品型号和名称GW4-126Ⅵ型户外高压交流隔离开关(以下简称隔离开关)。
1.2 产品主要用途和使用范围本隔离开关是供高压线路在无载流条件下进行切换线路及对被检修的高压母线、断路器等电器设备与带电高压线路进行电气隔离,给被检修设备和检修人员提供一个符合要求的可见绝缘距离。
1.3 操动机构型号每组(三极)隔离开关配CJ5B型电动操作机构一台,附装的接地开关配CS17型手力操作机构或CJ5B型电动操作机构,每台CS17型手力操作机构可根据用户要求配电磁锁一把。
1.4 产品使用环境条件a) 环境温度:-40°C~+40°C;b) 海拔高度:不超过2000m;c) 风速不超过:40m/s;d) 覆冰厚度不超过:10mm;e) 外绝缘污秽等级:Ⅲ、Ⅳ级f) 抗震水平:(1)人工合成地震波0.25g;(2)正弦共振拍波0.15g;g) 安装场所应无经常性的剧烈震动及易燃、易爆物质和化学腐蚀性气体等的2影响;1.5 产品主要规格a)按额定电流分为:630A、1250A、2000A三种规格;b)按是否接地分为:不接地、单接地、双接地三种规格。
1.6 产品技术参数a) 产品技术参数2表1注:①从一接线板到另一接线板之间。
②从接地静触头到接地软导线之间。
b) 机械调整参数2表 2检查项目尺寸值隔离开关分闸后断口距离mm ≥1200接地开关分闸后绝缘距离mm ≥910隔离开关三极合闸同期性mm ≤15隔离开关合闸后,按图1所示调整触头与触指的接触位置。
接地开关合闸后,按图2所示调整触头与触指的接触位置。
2隔离开关合闸后(图1)接地开关合闸后(图2)触指触头接触状态触指触头接触状态1.触指2.触头 1.触指 2.触头2 产品结构和工作原理2.1 产品结构GW4-126Ⅵ型隔离开关由三个单极装配组成,每个单极装配由底座装配、棒形支柱绝缘子、左触头装配、右触头装配、接地开关静触头装配、接地刀杆装配等部分组成。

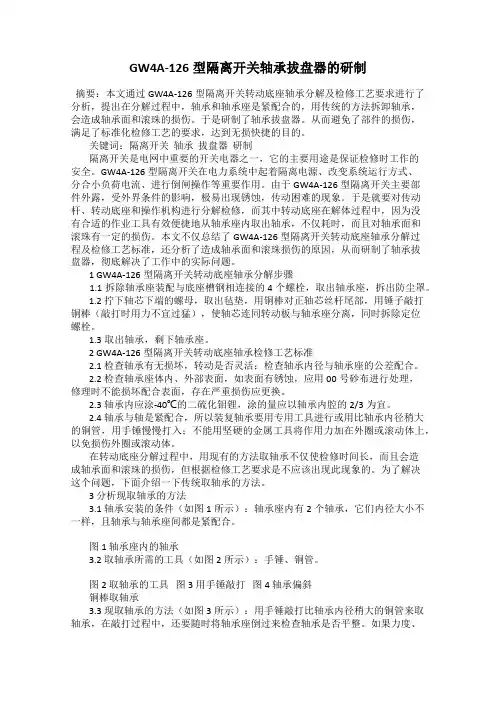

GW4A-126型隔离开关轴承拔盘器的研制摘要:本文通过GW4A-126型隔离开关转动底座轴承分解及检修工艺要求进行了分析,提出在分解过程中,轴承和轴承座是紧配合的,用传统的方法拆卸轴承,会造成轴承面和滚珠的损伤。
于是研制了轴承拔盘器。
从而避免了部件的损伤,满足了标准化检修工艺的要求,达到无损快捷的目的。
关键词:隔离开关轴承拔盘器研制隔离开关是电网中重要的开关电器之一,它的主要用途是保证检修时工作的安全。
GW4A-126型隔离开关在电力系统中起着隔离电源、改变系统运行方式、分合小负荷电流、进行倒闸操作等重要作用。
由于GW4A-126型隔离开关主要部件外露,受外界条件的影响,极易出现锈蚀,传动困难的现象。
于是就要对传动杆、转动底座和操作机构进行分解检修,而其中转动底座在解体过程中,因为没有合适的作业工具有效便捷地从轴承座内取出轴承,不仅耗时,而且对轴承面和滚珠有一定的损伤。
本文不仅总结了GW4A-126型隔离开关转动底座轴承分解过程及检修工艺标准,还分析了造成轴承面和滚珠损伤的原因,从而研制了轴承拔盘器,彻底解决了工作中的实际问题。
1 GW4A-126型隔离开关转动底座轴承分解步骤1.1 拆除轴承座装配与底座槽钢相连接的4个螺栓,取出轴承座,拆出防尘罩。
1.2 拧下轴芯下端的螺母,取出毡垫,用铜棒对正轴芯丝杆尾部,用锤子敲打铜棒(敲打时用力不宜过猛),使轴芯连同转动板与轴承座分离,同时拆除定位螺栓。
1.3取出轴承,剩下轴承座。
2 GW4A-126型隔离开关转动底座轴承检修工艺标准2.1 检查轴承有无损坏,转动是否灵活;检查轴承内径与轴承座的公差配合。
2.2 检查轴承座体内、外部表面,如表面有锈蚀,应用00号砂布进行处理,修理时不能损坏配合表面,存在严重损伤应更换。
2.3 轴承内应涂-40℃的二硫化钼锂,涂的量应以轴承内腔的2/3为宜。
2.4 轴承与轴是紧配合,所以装复轴承要用专用工具进行或用比轴承内径稍大的铜管,用手锤慢慢打入;不能用坚硬的金属工具将作用力加在外圈或滚动体上,以免损伤外圈或滚动体。

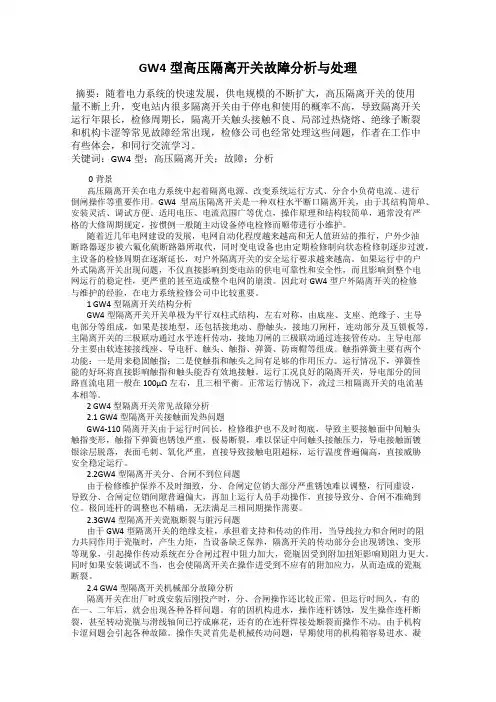

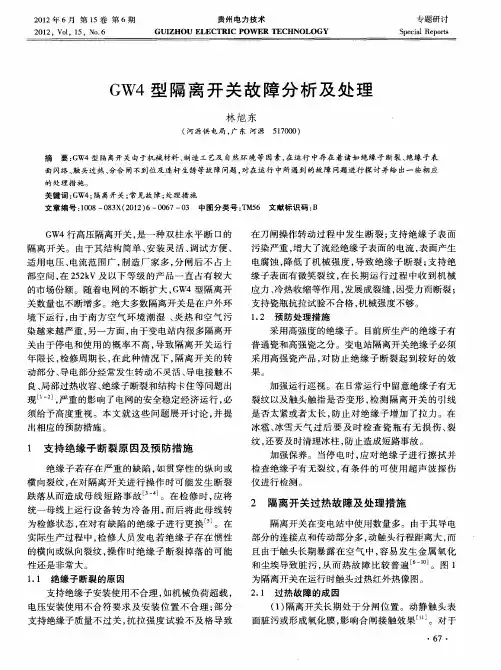

GW4型高压隔离开关故障分析与处理摘要:随着电力系统的快速发展,供电规模的不断扩大,高压隔离开关的使用量不断上升,变电站内很多隔离开关由于停电和使用的概率不高,导致隔离开关运行年限长,检修周期长,隔离开关触头接触不良、局部过热烧熔、绝缘子断裂和机构卡涩等常见故障经常出现,检修公司也经常处理这些问题,作者在工作中有些体会,和同行交流学习。
关键词:GW4型;高压隔离开关;故障;分析0背景高压隔离开关在电力系统中起着隔离电源、改变系统运行方式、分合小负荷电流、进行倒闸操作等重要作用。
GW4型高压隔离开关是一种双柱水平断口隔离开关,由于其结构简单、安装灵活、调试方便、适用电压、电流范围广等优点,操作原理和结构较简单,通常没有严格的大修周期规定,按惯例一般随主动设备停电检修而顺带进行小维护。
随着近几年电网建设的发展,电网自动化程度越来越高和无人值班站的推行,户外少油断路器逐步被六氟化硫断路器所取代,同时变电设备也由定期检修制向状态检修制逐步过渡,主设备的检修周期在逐渐延长,对户外隔离开关的安全运行要求越来越高。
如果运行中的户外式隔离开关出现问题,不仅直接影响到变电站的供电可靠性和安全性,而且影响到整个电网运行的稳定性,更严重的甚至造成整个电网的崩溃。
因此对GW4型户外隔离开关的检修与维护的经验,在电力系统检修公司中比较重要。
1 GW4型隔离开关结构分析GW4型隔离开关开关单极为平行双柱式结构,左右对称,由底座、支座、绝缘子、主导电部分等组成,如果是接地型,还包括接地动、静触头,接地刀闸杆,连动部分及互锁板等,主隔离开关的三极联动通过水平连杆传动,接地刀闸的三极联动通过连接管传动。
主导电部分主要由软连接接线座、导电杆、触头、触指、弹簧、防雨帽等组成。
触指弹簧主要有两个功能:一是用来稳固触指;二是使触指和触头之间有足够的作用压力。
运行情况下,弹簧性能的好坏将直接影响触指和触头能否有效地接触。
运行工况良好的隔离开关,导电部分的回路直流电阻一般在100μΩ左右,且三相平衡。

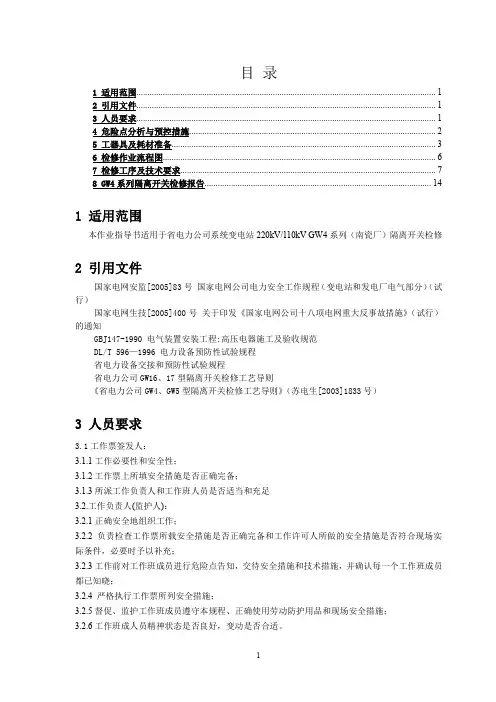

目录1 适用范围 (1)2 引用文件 (1)3 人员要求 (1)4 危险点分析与预控措施 (2)5 工器具及耗材准备 (3)6 检修作业流程图 (6)7 检修工序及技术要求 (7)8 GW4系列隔离开关检修报告 (14)1 适用范围本作业指导书适用于省电力公司系统变电站220kV/110kV GW4系列(南瓷厂)隔离开关检修2 引用文件国家电网安监[2005]83号国家电网公司电力安全工作规程(变电站和发电厂电气部分)(试行)国家电网生技[2005]400号关于印发《国家电网公司十八项电网重大反事故措施》(试行)的通知GBJ147-1990 电气装置安装工程:高压电器施工及验收规范DL/T 596—1996 电力设备预防性试验规程省电力设备交接和预防性试验规程省电力公司GW16、17型隔离开关检修工艺导则《省电力公司GW4、GW5型隔离开关检修工艺导则》(苏电生[2003]1833号)3 人员要求3.1工作票签发人:3.1.1工作必要性和安全性;3.1.2工作票上所填安全措施是否正确完备;3.1.3所派工作负责人和工作班人员是否适当和充足3.2.工作负责人(监护人):3.2.1正确安全地组织工作;3.2.2负责检查工作票所载安全措施是否正确完备和工作许可人所做的安全措施是否符合现场实际条件,必要时予以补充;3.2.3工作前对工作班成员进行危险点告知,交待安全措施和技术措施,并确认每一个工作班成员都已知晓;3.2.4严格执行工作票所列安全措施;3.2.5督促、监护工作班成员遵守本规程、正确使用劳动防护用品和现场安全措施;3.2.6工作班成人员精神状态是否良好,变动是否合适。
3.3工作班成员:3.3.1熟悉工作内容、工作流程,掌握安全措施,明确工作中的危险点,并履行确认手续;3.3.2严格遵守安全规章制度、技术规程和劳动纪律,对自己在工作中的行为负责,互相关心工作安全,并监督安全规程的执行和现场安全措施的实施;3.3.3正确使用安全工器具和劳动防护用品。

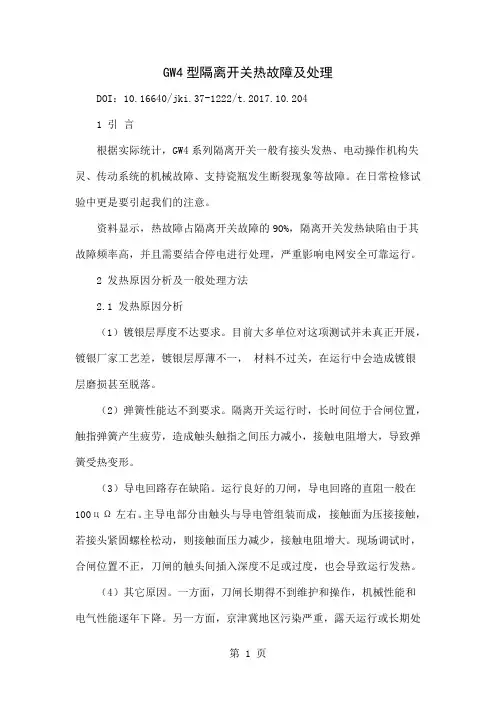

GW4型隔离开关热故障及处理DOI:10.16640/jki.37-1222/t.2017.10.2041 引言根据实际统计,GW4系列隔离开关一般有接头发热、电动操作机构失灵、传动系统的机械故障、支持瓷瓶发生断裂现象等故障。
在日常检修试验中更是要引起我们的注意。
资料显示,热故障占隔离开关故障的90%,隔离开关发热缺陷由于其故障频率高,并且需要结合停电进行处理,严重影响电网安全可靠运行。
2 发热原因分析及一般处理方法2.1 发热原因分析(1)镀银层厚度不达要求。
目前大多单位对这项测试并未真正开展,镀银厂家工艺差,镀银层厚薄不一,材料不过关,在运行中会造成镀银层磨损甚至脱落。
(2)弹簧性能达不到要求。
隔离开关运行时,长时间位于合闸位置,触指弹簧产生疲劳,造成触头触指之间压力减小,接触电阻增大,导致弹簧受热变形。
(3)导电回路存在缺陷。
运行良好的刀闸,导电回路的直阻一般在100цΩ左右。
主导电部分由触头与导电管组装而成,接触面为压接接触,若接头紧固螺栓松动,则接触面压力减少,接触电阻增大。
现场调试时,合闸位置不正,刀闸的触头间插入深度不足或过度,也会导致运行发热。
(4)其它原因。
一方面,刀闸长期得不到维护和操作,机械性能和电气性能逐年下降。
另一方面,京津冀地区污染严重,露天运行或长期处于分闸位置,触头受表面氧化及脏污物作用,在接触面上形成电阻率较高的覆?w层,合闸后造成中间触头过热。
2.2 一般处理方法(1)触指改进完善。
对老旧弹簧式触指进行改进,增加绝缘垫片、使用机械电气特性更好的不锈钢材质。
考虑使用自力式触指或片式压簧、触指内置式弹簧,利用变形的压簧将触指压紧,避免通流。
将内压式替换为外压式触头结构,触指末端与触头座连接牢固,避免原有电桥结构中弹簧分流的现象。
(2)提高运检次数。
运检人员在操作过程中应迅速拉合,降低触头之间的燃弧时间。
在接线座、触头等关键部位贴试温蜡片或涂变色漆,以便及时发现过热缺陷。
浅谈隔离开关检修时出现的异常问题及处理办法作者:姚飞飞来源:《中小企业管理与科技·上旬刊》 2014年第9期姚飞飞(国网山西省电力公司大同供电公司检修公司)摘要:隔离开关的结构以及在实际的运行过程中比较简单,所以在实际的运行维护过程中就经常被忽视,但是隔离开关在实际的运行中环境比较差,这样隔离开关在运行中出现故障的几率就会随着使用年限的增加而升高。
而本文主要就对隔离开关检修时出现的异常问题和处理办法进行了分析。
关键词:隔离开关检修异常问题处理办法在电力网络的实际生产运行过程中,为了能够保证安全和可靠就需要将带电运行的电气设备停电进行检查或者将处于备用状态下的电气设备隔离,在它们两者之间应该要有一个能够明显看见以及足够大的断开点,而隔离开关正是电路中设置的断开点,从而来保证电气设备的安全运行和检修安全。
隔离开关在电力系统中的主要作用就是隔离电源、改变电力系统的运行方式、对小负荷电流进行分合、进行倒闸操作等。
但是在对隔离开关进行检修却经常出现异常问题,这样就可能会对电力系统的运行造成比较严重的影响,下面本文就对这些异常问题以及处理的办法进行了分析。
1 隔离开关合闸之后的单边接触问题对于GW4-126 型隔离开关来说,它的刀闸触指是由两排一共6 片触指组成的,触指之间的相互距离为1-2mm,触头和触指的接触方式是线间接触,而两排触指片则是依靠触指片外的6 根弹簧来压紧的。
如果在隔离开关合闸之后,动触头和静触头只有一边接触,而接触也比较可靠。
产生问题的原因分析:在隔离开关合闸之后如果出现单边接触的问题,主要原因就是动触头插入的深度比较大造成的,在合闸的实际过程中动触头产生了比较大的横向挤压力,这样就会造成单边接触的问题。
处理办法:把动触头的四个固定螺丝松开,把动触头向后移动2-3mm 的距离,然后再进行合闸调试,如果这个时候问题不能得到有效解决的话,就需要把静触头再向后移动2-3mm 的距离,这样反复进行调整一直到问题得到有效解决。
隔离开关的功能原理及检修维护通过本文是想在此对GW4型隔离开关的基本原理进行分析,主要介绍了GW4型隔离开关的基本结构与用途、GW4型隔离开关的缺陷与检修内容、GW4型隔离开关的调试等。
标签:隔离开关的缺陷,隔离开关调试引言隔离开关是电力系统中的重要设备之一,在变电站主设备中占的数量大,运行操作量也大。
随着电网中断路器无油化、设备组合化,断路器的可靠性不断提高,敞开式隔离开关存在的问题日益突出。
因此,提高隔离开关的运行可靠性,是当前提高系统可靠性,保证电力系统安全、稳定运行的当务之急。
隔离开关电气闭锁是隔离开关安全操作的重要组成部分,是防止误分误合的主要技术措施。
由于变电站接线方式的不同,电气闭锁要结合实际情况进行科学的设计和改造,才能确保电力生产的正常进行,防止误操作事故的频繁发生。
生产运行中大部分的重大人生安全事故都出在隔离开关这一块,作为检修工者,对隔离开关的全面了解,有助于工作的顺利开展和安全可控。
1 隔离开关的用途与分类1.1 隔离开关用途隔离开关又称刀闸,其主要用途是保证电路中检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。
1.2 隔离开关的类型隔离开关可根据装设地点、电压等级、级数和构造进行分类的,主要有如下几种类型:按装设地点分为户内式和户外式;按级数可分为单级和三级;按绝缘支柱数目可分为单柱式、双柱式、三柱式;按隔离开关的动作方式可分为闸刀式、旋转式、插入式;按有无地刀可分为有接地隔离开关和无接地隔离开关;按所配操动机构可分为手动式、电动式、气动式、液压式。
2 GW4刀闸缺陷概述2.1常见缺陷2.1.1 发热刀闸常见的发热点分别有刀头、导电杆、接线掌以及支持底座的转动部分(软铜带)。
对触头、触指以及导电杆部位的发热情况,通常是因为受室外环境的影响,灰尘、下雨、潮气和污秽等的侵袭,致使其接触面积灰、积垢和锈蚀。
还有可能是氧化的化学作用使接触表面生成氧化薄膜。
