大修GW16220隔离开关作业指导书分析

变电所新建工程编号：DNA/GK01--35 隔离开关安装调整作业指导书受控状态：发放编号：0 6齐齐哈尔德恩电力集团安装公司1 总则1.1为了使变点所达到精品工程标准，明确施工方法和质量标准，确保施工安全，特制定本作业指导书。

1.2隔离开关是变电所重要一次设备，安装的隔离开关主要有沈阳高压开关厂和平顶山高压开关厂及西安高压开关厂和其它小型开关厂生产的负荷开关等（包括国外产品），它们的安装过程有相似性。

1.3施工中除尊守本作业指导书外，还应遵守国家现行有关标准，规格及设计图纸的规定。

2.适应范围本作业指导书适用于500KV及以下变电所的隔离开关的安装。

3.作业前的准备3.1技术交底3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行技术交底，并做好技术交底记录，参加交底人员应由本人签字。

3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。

3.2设备到货检验及保管3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应无裂纹及破损。

3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属传动部件应有防锈措施。

3.3工器具准备按工器具配备表中所列工器具进行配备。

4 施工工艺及技术要求4.1隔离开关、负荷开关安装前应符合下列要求：4.1.1接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。

4.1.2绝缘子表面应清洁，无裂纹破损，无焊接残留斑点等缺陷，瓷铁粘和应牢固。

4.1.3隔离开关底座转动部分应灵活，并应涂上适合当地气候的润滑油。

4.1.4操动机构的零部件应齐全，所有固定连接部件应紧固，转动部分应涂上适合当地气候的润滑油。

4.1.5在室内间隔墙的两面，以共同的双头螺栓安装隔离开关时应保证其中一组隔离开关拆除时不影响另一侧隔离开关的固定。

4.2隔离开关的组装时应符合下列要求：4.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm，220KV及以下不应大于20mm，相间连杆应在同一水平线上。

隔离开关试验作业指导书1 适用范围本作业指导书适用于隔离开关。

2 编写依据表2-1 编写依据3 作业流程图3-1 作业（工序）流程图4安全风险辨析与预控4.1隔离开关交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与隔离开关交接试验相关联的《电网建设安全施工作业票》（编码：BDYCSY-ZW-10-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1作业任务安全基准风险指南5 作业准备5.1 人员配备表5-1 作业人员配备表5-2 主要工器具及仪器仪表配置6 作业方法6.1 开始6.1.1 检查隔离开关的一次状态，保证其与带电设备有明显断开点。

6.1.2 试验前工作票已开好，人员试验前的技术交底与安全交底已完成。

6.1.3 一次设备机械部分已安装完成，机械无卡涩。

6.1.4 隔离开关电气部分安装完毕，具备试验条件。

6.2 操动机构调试6.2.1 根据实际的操作电源，用调压器或试验电源调整电源电压到额定的80％，操动机构可靠分合。

6.2.2 根据实际的操作电源，用调压器或试验电源调整电源电压到额定的110％，操动机构可靠分合。

6.3 回路电阻测试启动测试仪开始测量，待测量值稳定，仪器指示无变化时，记录测量电阻值。

6.4 测量绝缘电阻6.4.1选择合适位置，将绝缘电阻表水平放稳，试验前对绝缘电阻表本身进行检查。

6.4.2 将绝缘电阻表的接地端与被试品的接地端连接，将带屏蔽的连接线接到被试品的高压端（必要时接上屏蔽环）。

隔离开关、负荷开关检修作业指导书1. 作业项目名称：隔离开关、负荷开关检修作业指导书2. 作业内容范围本指导书适用于隔离开关、负荷开关的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。

5. 人员工机具材料与要求5.1人员准备：5.2材料准备5.3工具准备1 接地电阻测量仪ZC8型或F1627kit 1套2 螺丝刀十字，一字125MM 各一把3 塞尺1套4 兆欧表2500V 1台5 活口扳手250mm、300mm 各1把6 老虎钳250mm 1把6. 作业程序及标准6.1清扫：用抹布清洁绝缘子及各部构件，表面清洁无污物。

清洁绝缘子清洁绝缘子6.2支持绝缘子检查：6.2.1支持绝缘子垂直安装在托架上。

6.2.2检查绝缘子表面是否脏污、表面有无裂纹、有无放电痕迹。

6.2.3瓷釉剥落面积不超过300mm2。

6.3接点及结合部检查：6.3.1对各部接点检查，有无发热、烧损现象。

6.3.2检查接线端子，应牢固，导线无松股、断股。

6.3.3检查瓷、铁粘合部分，应牢固。

接点检查瓷、铁结合部6.4打磨触点：对开关刀口用砂布进行打磨。

打磨动触头打磨静触头6.5调整：6.5.1对开关机械联动机构进行调整，机构转动应于刀口开、闭合同步。

6.5.2操作机构的扇形板与隔离开关的传动杆应在同一垂直面上。

6.5.3操作手柄中心距地面高度为1.2m,距侧墙正面不应小于400mm。

6.5.4传动装置的拉杆应校直，与带电部分的绝缘距离，室内不小于125 mm，室外不小于200mm.如不符合要求时，可允许弯曲，但应与原杆平行。

调整联动机构联动机构6.6拉合试验：6.6.1对调整后的开关进行拉合试验，达到触点接触良好，接触紧密。

6.6.2用0.05塞尺检查，接触表面宽度为50 mm及以下时，塞进深度不超过4mm。

接触表面宽度为60 mm及以下时，塞进深度不超过6mm。

隔离开关维修手册一、引言隔离开关是一种常见的电气设备，在各个行业都得到广泛应用。

它的主要功能是切断或连接电路，保护人员和设备的安全。

然而，由于长时间的使用和磨损，隔离开关可能出现故障或需要维修。

本手册旨在提供一份详细的隔离开关维修指南，帮助维修人员准确地定位和解决隔离开关的问题。

二、维修前准备在进行隔离开关维修之前，维修人员需要做好以下准备工作：1. 检查工具：确认所需的维修工具是否齐全，并确保其正常工作状态。

2. 关闭电源：在进行维修操作之前，务必切断电源，并使用合适的工具进行验证，确保电源已经完全关闭。

3. 安全防护：佩戴必要的安全防护用具，如绝缘手套、护目镜等，确保自身安全。

三、常见问题及解决方法1. 隔离开关无法切断电路可能原因及解决方法：- 电源故障：检查电源输入是否正常，确保供电稳定。

- 机械故障：检查开关内部机械部件是否完好，如有磨损或松动的情况需要及时更换或修复。

- 接线问题：检查开关与电路的接线是否正确，确保连接牢固可靠。

2. 开关无法正常连接电路可能原因及解决方法：- 机械阻力：检查开关内部机械传动部件是否存在摩擦或阻力，如有需要进行清洁或润滑处理。

- 接触不良：检查开关触点是否干净，如有氧化或污秽需要进行清洁或更换触点。

- 电源故障：确保电源输入正常，如果电压不稳定或电流异常，可能导致开关无法正常连接电路。

3. 开关操作困难或卡住可能原因及解决方法：- 摩擦力过大：开关的机械传动件可能因为长时间使用而积累灰尘或变形，导致操作困难，此时需要清洁或更换传动部件。

- 轴承故障：检查开关轴承是否损坏或缺乏润滑，如有需要更换或加注润滑剂。

- 手柄破损：确认手柄是否破损或变形，如有需要更换。

四、维修注意事项1. 安全第一：维修人员在进行隔离开关维修时要保持警惕，遵守相关的安全操作规程和电气维修要求，确保人身安全。

2. 维修记录：每次维修隔离开关时，应当记录维修内容、时间和维修结果，以便于后续跟踪和维护。

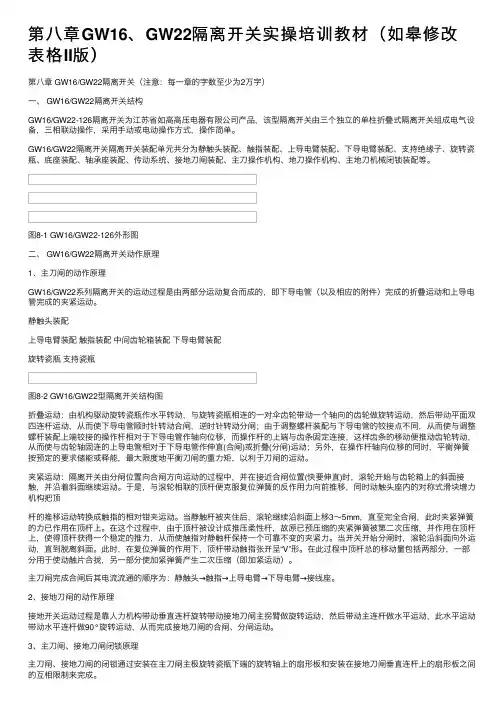

第⼋章GW16、GW22隔离开关实操培训教材（如皋修改表格II版）第⼋章 GW16/GW22隔离开关（注意：每⼀章的字数⾄少为2万字）⼀、 GW16/GW22隔离开关结构GW16/GW22-126隔离开关为江苏省如⾼⾼压电器有限公司产品，该型隔离开关由三个独⽴的单柱折叠式隔离开关组成电⽓设备，三相联动操作，采⽤⼿动或电动操作⽅式，操作简单。

GW16/GW22隔离开关隔离开关装配单元共分为静触头装配、触指装配、上导电臂装配、下导电臂装配、⽀持绝缘⼦、旋转瓷瓶、底座装配、轴承座装配、传动系统、接地⼑闸装配、主⼑操作机构、地⼑操作机构、主地⼑机械闭锁装配等。

图8-1 GW16/GW22-126外形图⼆、 GW16/GW22隔离开关动作原理1、主⼑闸的动作原理GW16/GW22系列隔离开关的运动过程是由两部分运动复合⽽成的，即下导电管（以及相应的附件）完成的折叠运动和上导电管完成的夹紧运动。

静触头装配上导电臂装配触指装配中间齿轮箱装配下导电臂装配旋转瓷瓶⽀持瓷瓶图8-2 GW16/GW22型隔离开关结构图折叠运动：由机构驱动旋转瓷瓶作⽔平转动，与旋转瓷瓶相连的⼀对伞齿轮带动⼀个轴向的齿轮做旋转运动，然后带动平⾯双四连杆运动，从⽽使下导电管顺时针转动合闸，逆时针转动分闸；由于调整螺杆装配与下导电管的铰接点不同，从⽽使与调整螺杆装配上端铰接的操作杆相对于下导电管作轴向位移，⽽操作杆的上端与齿条固定连接，这样齿条的移动便推动齿轮转动，从⽽使与齿轮轴固连的上导电管相对于下导电管作伸直(合闸)或折叠(分闸)运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最⼤限度地平衡⼑闸的重⼒矩，以利于⼑闸的运动。

夹紧运动：隔离开关由分闸位置向合闸⽅向运动的过程中，并在接近合闸位置(快要伸直)时，滚轮开始与齿轮箱上的斜⾯接触，并沿着斜⾯继续运动。

于是，与滚轮相联的顶杆便克服复位弹簧的反作⽤⼒向前推移，同时动触头座内的对称式滑块增⼒机构把顶杆的推移运动转换成触指的相对钳夹运动。

Q/×××××变电站220kV ××线××隔离开关GW16-220型大修标准化作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时蚌埠供电公司1 范围本作业指导书适用于××变电站220kV ××线××隔离开关GW16-220型大修工作。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程GW16-220型隔离开关安装使用说明书3 安装准备3.1 准备工作安排3.2 备品备件3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 检修内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估7 附录7.1 设备主要技术参数(参考性附录)7.2 设备检修调试数据记录(规范性附录)7.3 ××变电站220kV ××线××隔离开关GW16-220型检修、安装作业流程图。

Q/GZDW贵州电网公司企业标准Q/GZDW ××××-2009GW16-220型户外隔离开关检修作业指导书范本2009--**-**发布 2009--**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《GW16-220型隔离开关检修作业指导书范本》，本指范本用于指导和规范贵州电网公司系统各单位变电检修人员编写GW16-220型隔离开关检修的现场作业指导书，同时作为变电检修专业现场工作（作业）人员学习与培训资料。

本范本由贵州电网公司生产技术部提出、归口本范本主要编写单位：贵阳供电局本范本主要起草人：陈世丹曹俊罗浩先本范本主要审核人：孙建江田维国丁恒洪赖罗彬陈忠雷陈世丹本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。

执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。

目次前言 (1)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员配置 (2)6.2检修工具准备 (2)6.3消耗性材料及主要备品备件 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)9.1主要技术参数 (3)9.2主要机械调整参数 (3)10 工作流程 (4)10.1小修工作流程 (4)10.2大修工作流程 (5)10.3大修工作流程 (6)11 作业项目、工艺要求和质量标准 (6)11.1 作业项目 (6)11.2 工艺要求和质量标准 (6)12作业后的验收和交接 (8)13 大修的判断标准和检修项目： (8)附录一 GW16-220隔离开关检修报告 (9)GW16-220型户外隔离开关检修作业指导书范本1 范围本范本适用于GW16-220型隔离开关维护和检修2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。

隔离开关检修作业指导书1.目的通过对隔离开关的定期检修和维护，以保证其能够安全可靠的进行电路的切换工作或关合空载电路。

2.范围本指导书使用于各种户内和户外的隔离开关。

3.工作程序3.1绝缘子的检查3.1.1检查瓷件表面有无掉釉、破损裂纹及放电闪络痕迹。

3.1.2活动绝缘子与操动机构部分的紧固螺栓、连接销子及垫圈应齐全、紧固。

3.1.3用绝缘摇表测量绝缘子的绝缘电阻应合格。

3.1.4绝缘子表面应清扫干净。

3.2接触面的检修3.2.1用汽油擦净刀片、触头或触指上的油污，检查接触表面应清洁无机械损伤，无氧化层及过热痕迹，无扭曲变形现象，必要时应用砂布打磨触头表面或者全部解体，用砂布或锉刀对所有接触面进行清理、修整，最后涂以导电脂，但应注意镀银的接触面不可破坏，如确已损坏严重无法修整应予以更换。

3.2.2触头或刀片上的附件，例如弹簧、螺栓、垫圈、开口销等应保证性能完好、齐全，不符合要求者应更换。

3.2.3检查静触头夹片与活动刀片间的接触压力，用0.05m m×10mm的塞尺检查，对于面接触其塞入深度不应大于6mm，对于线接触应塞不进去。

否则应调整触头的弹簧或弹簧片，使其接触压力符合要求。

3.2.4将隔离开关缓慢合闸，观察动触头应对准固定或转动触头的中心落下或进入，无偏卡现象，否则应调整触头、绝缘子或其他部件。

3.2.5在合闸位置，刀片应距静触头的底部，凸形触头距凹形触头底部应有一定间隙，以免操作时冲击绝缘子造成机械损伤。

若间隙不符合要求，可以调节拉杆长度或拉杆绝缘子的调节螺栓或触头和绝缘子的位置来进行。

3.2.6三相联动的隔离开关，不同期不能超过规定值。

否则，应调整传动拉杆的长度或拉杆绝缘子的调节螺栓长度。

3.2.7检查有软连接隔离开关软连接本身的情况，不应有折损、断股，连接接触面应清洁完好。

检查加线板与引线应接触良好，否则拆下处理和更换。

3.2.8双柱式隔离开关在合闸位置时，导电杆应在同一直线上，否则应调节相间拉杆和水平拉杆的调节螺栓的长度。

目录1 适用范围 (3)2 编制依据 (3)3监测、检测、检查保养项目 (3)4 关键安全风险卡控 (3)5 作业流程 (4)6 工具材料和人员 (5)7 作业内容及标准 (6)7.1 外观检查 (6)7.1.1开关托架检查 (7)7.1.2操作机构状态检查 (7)7.1.3隔离开关本体状态检查 (7)7.1.4隔离开关绝缘子检查 (8)7.1.5设备线夹检查 (8)7.1.6隔离负荷开关引线检查 (8)7.1.7隔离开关接地状态检查 (8)7.2参数测量 (8)7.2.1分、合状态及触头状态检查 (8)7.2.2绝缘距离检查 (9)7.2.3螺栓、开口销检查 (9)7.2.4接地电阻测量 (10)7.3检调与更换 (10)7.3.1开关托架水平缺陷调整 (10)7.3.2 操作机构状态不良调整 (10)7.3.3 开关触头状态不良调整 (10)7.3.4 开关分、合闸角度不合适调整 (11)7.3.5 开关引线状态不良调整 (11)7.3.6 接地线缺陷处理 (12)7.3.7隔离开关本体绝缘子、拉杆绝缘子损坏更换 (12)7.3.8开关引线烧伤、断股缺陷处理 (12)7.4检查验收 (12)8 记录及表格 (13)高速铁路负荷隔离开关检修作业指导书(陕西高嘉)1 适用范围1.1本作业指导书适用于高速铁路采用陕西高嘉GW1-27.50户外垂直隔离开关监测、检测、全面检查保养。

1.2周期：检测检查：远动隔离开关及其操作机构6个月；非远动隔离开关12个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4电气化铁路接触网隔离开关通用技术要求(发文稿)_5142.5设计文件、设备说明书和安装图3监测、检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1上部作业人员上杆作业前需将开关状态旋钮旋转至当地位置，现场禁止操作隔离开关。
