隔离开关、负荷开关检修作业指导书

变电所新建工程编号：DNA/GK01--35 隔离开关安装调整作业指导书受控状态：发放编号：0 6齐齐哈尔德恩电力集团安装公司1 总则1.1为了使变点所达到精品工程标准，明确施工方法和质量标准，确保施工安全，特制定本作业指导书。

1.2隔离开关是变电所重要一次设备，安装的隔离开关主要有沈阳高压开关厂和平顶山高压开关厂及西安高压开关厂和其它小型开关厂生产的负荷开关等（包括国外产品），它们的安装过程有相似性。

1.3施工中除尊守本作业指导书外，还应遵守国家现行有关标准，规格及设计图纸的规定。

2.适应范围本作业指导书适用于500KV及以下变电所的隔离开关的安装。

3.作业前的准备3.1技术交底3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行技术交底，并做好技术交底记录，参加交底人员应由本人签字。

3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。

3.2设备到货检验及保管3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应无裂纹及破损。

3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属传动部件应有防锈措施。

3.3工器具准备按工器具配备表中所列工器具进行配备。

4 施工工艺及技术要求4.1隔离开关、负荷开关安装前应符合下列要求：4.1.1接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。

4.1.2绝缘子表面应清洁，无裂纹破损，无焊接残留斑点等缺陷，瓷铁粘和应牢固。

4.1.3隔离开关底座转动部分应灵活，并应涂上适合当地气候的润滑油。

4.1.4操动机构的零部件应齐全，所有固定连接部件应紧固，转动部分应涂上适合当地气候的润滑油。

4.1.5在室内间隔墙的两面，以共同的双头螺栓安装隔离开关时应保证其中一组隔离开关拆除时不影响另一侧隔离开关的固定。

4.2隔离开关的组装时应符合下列要求：4.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm，220KV及以下不应大于20mm，相间连杆应在同一水平线上。

精心整理变电所新建工程编号：DNA/GK01--35隔离开关安装调整作业指导书受控状态：1总则1.1.（包1.2.3.作业前的准备3.1技术交底3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行技术交底，并做好技术交底记录，参加交底人员应由本人签字。

3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。

3.2设备到货检验及保管3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应无裂纹及破损。

3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属3.344.4.24.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm，220KV及以下不应大于20mm，相间连杆应在同一水平线上。

4.2.2支持绝缘子应垂直于底座平面（V型隔离开关除外）且连接牢固，同一绝缘子柱的各绝缘子中心线应在同一垂直线上，同相各绝缘子柱的中心线应在同一垂直面内4.2.3隔离开关的各支柱绝缘子间应连接牢固，安装时可用金属垫片校正其水平或垂直偏差，使触头相互对准，接触良好，其缝隙应用腻子没抹平后刷油漆。

4.2.4均压环（罩）和屏蔽环（罩）应安装牢固，平整。

4.3转动装置的安装与调整应符合下列要求：4.3.1拉杆应校直，其与带电部分的距离应符合现行国家标准，连4.44.4.2电动或气动操作前，应先进行多次手动分合，机构动作正常后方可操作。

4.4.3电动机构的转向应正确，机构的分合闸位置指示应与设备的实际分合位置相符。

4.4.4机构动应平稳，无阻卡、冲击等异常情况。

4.4.5限位装置应准确可靠，到达规分合极限位置时，应切除电源惑气源。

4.4.6管路中的管接头阀门、工作缸等不应有锈漏现象4.4.7机构密封垫应完整。

4.5气动机构的空气压缩机及空气管应符合规范有关规定。

4.6当拉杆手动操作机构的手柄位于上部或左端的极限位置，窝轮的窝杆机构的手柄位于顺时针方向的极限位置，应是隔离开关或负合开关的合闸位置，反之应是4.74.85.应紧4.10.2触头间的表面应清洁，并涂以薄层的凡士林，载流部分的可绕连接不得有折损连接应牢固，接触应良好，载流部分表面应无严重的凹陷及锈蚀。

隔离开关检修作业指导书1.目的通过对隔离开关的定期检修和维护，以保证其能够安全可靠的进行电路的切换工作或关合空载电路。

2.范围本指导书使用于各种户内和户外的隔离开关。

3.工作程序3.1绝缘子的检查3.1.1检查瓷件表面有无掉釉、破损裂纹及放电闪络痕迹。

3.1.2活动绝缘子与操动机构部分的紧固螺栓、连接销子及垫圈应齐全、紧固。

3.1.3用绝缘摇表测量绝缘子的绝缘电阻应合格。

3.1.4绝缘子表面应清扫干净。

3.2接触面的检修3.2.1用汽油擦净刀片、触头或触指上的油污，检查接触表面应清洁无机械损伤，无氧化层及过热痕迹，无扭曲变形现象，必要时应用砂布打磨触头表面或者全部解体，用砂布或锉刀对所有接触面进行清理、修整，最后涂以导电脂，但应注意镀银的接触面不可破坏，如确已损坏严重无法修整应予以更换。

3.2.2触头或刀片上的附件，例如弹簧、螺栓、垫圈、开口销等应保证性能完好、齐全，不符合要求者应更换。

3.2.3检查静触头夹片与活动刀片间的接触压力，用0.05m m×10mm的塞尺检查，对于面接触其塞入深度不应大于6mm，对于线接触应塞不进去。

否则应调整触头的弹簧或弹簧片，使其接触压力符合要求。

3.2.4将隔离开关缓慢合闸，观察动触头应对准固定或转动触头的中心落下或进入，无偏卡现象，否则应调整触头、绝缘子或其他部件。

3.2.5在合闸位置，刀片应距静触头的底部，凸形触头距凹形触头底部应有一定间隙，以免操作时冲击绝缘子造成机械损伤。

若间隙不符合要求，可以调节拉杆长度或拉杆绝缘子的调节螺栓或触头和绝缘子的位置来进行。

3.2.6三相联动的隔离开关，不同期不能超过规定值。

否则，应调整传动拉杆的长度或拉杆绝缘子的调节螺栓长度。

3.2.7检查有软连接隔离开关软连接本身的情况，不应有折损、断股，连接接触面应清洁完好。

检查加线板与引线应接触良好，否则拆下处理和更换。

3.2.8双柱式隔离开关在合闸位置时，导电杆应在同一直线上，否则应调节相间拉杆和水平拉杆的调节螺栓的长度。

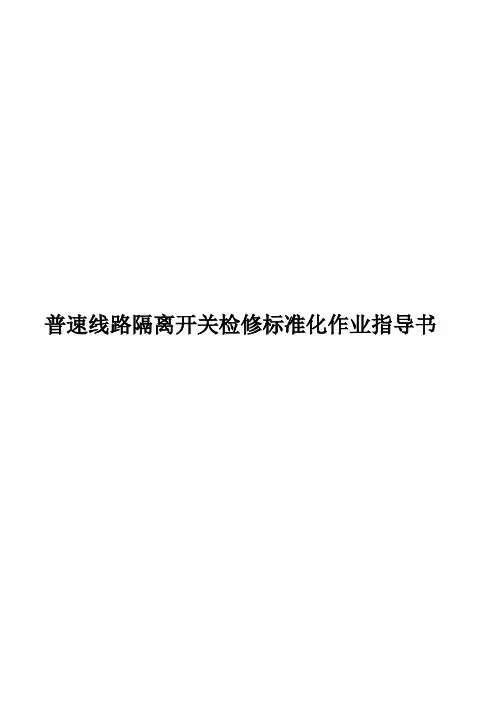

普速线路隔离开关检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 隔离开关检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (4)4.3. 检修作业流程 (6)4.4. 检修过程中关键问题的处理方法 (6)4.5. 检修过程中安全风险点及卡控措施 (8)1.适用范围本作业指导书适用于供电段管内普速线路隔离开关检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.隔离开关检修指导书4.1.准备工作4.1.1 人员：作业组不少于8人（不含司机）4.1.2 工具序号工具名称型号单位数量备注1 个人工具套 1 含扳手、起子、夹钳、安全带等含卷尺、水平尺、扭铁板、扭力扳手、2 作业工具包套 1木榔头等作业车（绝缘车3台 1梯）4 钢卷尺把 15 防护工具套 1 含对讲机、防护信号旗等6 测量工具套 1 激光测量仪或测量杆7 力矩扳手把 2 配套筒8 吊绳根 19 砂布张 110 除锈刀把 211 塞尺把 112 水平尺550mm 把 113 锉刀把 114 兆欧表台 115 接地电阻测试仪台 14.1.3 材料序号材料名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号都备有3 螺栓套若干各种型号都备有4 不锈钢铁丝φ3.5 米若干5 防腐油套若干6 毛巾根 17 棉纱套若干8 酒精（中性清洗剂）瓶 19 电力复合脂φ1.6 米若干4.1.4 资料：接触网平面布置图、安装图。

目录1 适用范围 (3)2 编制依据 (3)3监测、检测、检查保养项目 (3)4 关键安全风险卡控 (3)5 作业流程 (4)6 工具材料和人员 (5)7 作业内容及标准 (6)7.1 外观检查 (6)7.1.1开关托架检查 (7)7.1.2操作机构状态检查 (7)7.1.3隔离开关本体状态检查 (7)7.1.4隔离开关绝缘子检查 (8)7.1.5设备线夹检查 (8)7.1.6隔离负荷开关引线检查 (8)7.1.7隔离开关接地状态检查 (8)7.2参数测量 (8)7.2.1分、合状态及触头状态检查 (8)7.2.2绝缘距离检查 (9)7.2.3螺栓、开口销检查 (9)7.2.4接地电阻测量 (10)7.3检调与更换 (10)7.3.1开关托架水平缺陷调整 (10)7.3.2 操作机构状态不良调整 (10)7.3.3 开关触头状态不良调整 (10)7.3.4 开关分、合闸角度不合适调整 (11)7.3.5 开关引线状态不良调整 (11)7.3.6 接地线缺陷处理 (12)7.3.7隔离开关本体绝缘子、拉杆绝缘子损坏更换 (12)7.3.8开关引线烧伤、断股缺陷处理 (12)7.4检查验收 (12)8 记录及表格 (13)高速铁路负荷隔离开关检修作业指导书(陕西高嘉)1 适用范围1.1本作业指导书适用于高速铁路采用陕西高嘉GW1-27.50户外垂直隔离开关监测、检测、全面检查保养。

1.2周期：检测检查：远动隔离开关及其操作机构6个月；非远动隔离开关12个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4电气化铁路接触网隔离开关通用技术要求(发文稿)_5142.5设计文件、设备说明书和安装图3监测、检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1上部作业人员上杆作业前需将开关状态旋钮旋转至当地位置，现场禁止操作隔离开关。

北京供电段隔离开关（负荷开关）检修作业指导书2009-01-01 发布 2009-01-01 实施隔离开关（负荷开关）检修作业指导书1 检修周期检修周期1年。

2 检修标准2.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》2.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》3 准备工作3.1 人员：10-12人。

3.2 工具：短接线、小绳、工具袋、砂布、钢丝刷、塞尺、锉刀、钢卷尺、机油壶、开关钥匙、2500V兆欧表、水平尺、操作杆、安全用具、防护用具3.3 材料：工业凡士林、油漆、黄油、抹布、机油、金属垫片。

4 检修步骤4.1 GW4-27.5TWD型4.1.1 确认停电，接好地线。

4.1.2 用短接线短接开关。

4.1.3 测量开关的分合角度、分合止钉间隙及接地刀距带电部分距离；检查触头及其接触情况，清扫瓷瓶，摇测绝缘。

4.1.4 测量引线与上裙边及接地部分的距离。

4.1.5 检查引线驰度符合要求，联接线夹状态良好。

4.1.6 检查操作机构确认接地良好，开关检修后恢复原位，操作机构注油加锁。

4.2 负荷隔离开关4.2.1 确认停电，接好地线。

4.2.2 用短接线短接开关。

4.2.3 测量开关的分合角度、分合止钉间隙及接地刀距带电部分距离；检查触头及其接触情况，清扫瓷瓶，摇测绝缘。

4.2.4 测量引线与上裙边及接地部分的距离。

4.2.5 检查引线驰度符合要求，联接线夹状态良好。

4.2.6 检查操作机构确认接地良好，开关检修后恢复原位，操作机构注油加锁。

5 处理方法（GW4-27.5TWD型）5.1 触头有麻点烧伤痕迹时可用砂布、棉纱打磨，擦净，然后表面涂一层工业凡士林。

5.2 接触面不密贴，调整触头弹簧压力。

5.3 合闸不呈直线和分闸不符合时，调整止钉间隙及交叉连杆。

5.4 接地刀合闸不到位或过头、分闸不到位，调整接地刀传动拐臂接地连杆的长度。

6～10.5kV隔离开关检修维护作业指导书一、目的与范围为了加强公司各电站6～10.5kV隔离开关检修、试验技术工作，确保6～10.5kV隔离开关检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保隔离开关检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压6～10.5kV的隔离开关（柜）的定期维护、检修、缺陷处理现场检修、试验。

其他类型的隔离开关（柜）的现场检修、试验可参照执行。

隔离开关的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。

二、规范性引用文件（含验收标准等）GBJ147—90《电气装置安装工程高压电器施工验收规范》GB1984－1989 《交流高压隔离开关》GB11022－89《高压开关设备通用技术条件》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SD132－85《交流高压隔离开关技术条件》SJT31002－94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》《隔离开关使用维护说明书》三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品3.2 作业项目、方法、标准、风险评估、风险预控措施3.2.1作业项目风险评估、风险预控措施43.2.2作业项目、方法、标准56789四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容：4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。

Q/GXD 广西电网公司企业标准广西电网公司发布前言为规范广西电网公司隔离开关检修工作人员的作业程序，提高检修质量，结合广西电力系统多年来的六氟化硫断路器的检修经验，制定本作业指导书。

本作业指导书由广西电网公司标准化委员会提出并归口。

本作业指导书由柳州供电局负责编写。

本作业指导书主要起草人：陆军、潘东琼本作业指导书主要审核人：本作业指导书批准人：林火华本作业指导书由广西电网公司生产技术部负责解释。

目次第一部分 GW17-220型水平断口隔离开关检修作业指导书................... 错误！未定义书签。

第二部分 GW16-220型水平断口隔离开关检修作业指导书.. (11)第三部分 GW4-110D型隔离开关检修作业指导书 (22)第四部分 GW5-110型隔离开关检修作业指导书 (33)第一部分GW17-220型水平断口隔离开关检修作业指导书1 目的为规范GW17-220型水平断口隔离开关检修的工作人员的作业程序，确保大修质量达到规定标准，特编写本指导书。

2 适用范围适用于GW17-220型水平断口隔离开关检修的过程指导。

3 规范性引用文件DL 408-91 电力安全工作规程Q/CSG10004-2004 电气工作票技术规范GBJ147-1990 电气工程安装工程高压电器施工及验收规范Q/CSG 1 0007-2004 电力设备预防性试验规程DL5009.3-1997 电力建设安全工作规程)DL5027-1993 电力设备典型消防规程GBJ147-90 电气装置检修工程：高压电器施工及验收规范GB50169-92 电气装置检修工程：接地装置施工及验收规范DL/T486-2004 交流高压隔离开关和接地开关订货技术条件GB1985 交流高压隔离开关和接地开关支持性文件SD201---87 交流高压隔离开关技术条件Pk3.041 GW17-220型隔离开关技术条件Pk3.092 CJ7A型电动机构技术条件厂家资料： GW17-220型水平断口隔离开关安装使用说明书4技术术语5 安全措施5.1 安全注意事项5.1.1 作业人员必须取得相应的电工作业资格证，且在有效期内。

隔离开关检修试验标准化作业指导书第一部分适用范围本作业指导书适用于我段牵引变电所电动、手动隔离开关检修试验，温度不低于+ 5 C,空气相对湿度一般不高于80%的检修试验，检修周期3年。

第二部分准备工作一、人员：作业人员2-4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

、工具:三、材料:第三部分作业流程及标准隔离开关检修标准化作业流程及标准检修作业流程质量标准工装整齐，戴安全帽，高空作业人员带安全带。

螺栓、垫圈、销钉、开口销齐全、紧固，裂纹不超过300mrf，无锈蚀，涂抹凡士林分合三次灵活可靠用0.05mm塞尺接触紧密接触面宽度50mm及以下，不超过4mm接触面宽度为60mm及以上时，不应超过6mr p无旁击，接地道闸入槽法兰及各部螺栓紧固，构架完好，引线不得松股、断股，连接要牢固，接触良好，张力适当，无过热，相间和对地距离均要符合规定，保护接地良好。

合闸止钉间隙1〜2mm分闸止钉间隙1〜2mm主刀闸接触情况良好接触密贴两极触头与触指间最小距离（应小于3mm，刀母触头初接触时，接触点应位于触头面积1/3以上的范围内，三相周期及分合闸角度合格，各部螺栓紧固行程开关无锈蚀动作灵活、无卡滞动作灵活无卡滞，闭锁功能正常；推进无卡滞，闭锁后小车止滑可靠，闭锁杆位置正确，无变形偏移1.手、电动连续分合闸三次不得有拒动，机构传动灵活，连接紧固。

软铜片连接可靠，无断片和烧灼痕迹。

2.电动隔离开关：电动机通电检查，要求运行平稳，电气连接要求接触良好第四部分必要时试验必要时隔离开关可单独或全部进行下列试验项目。

第五部分安全风险点分析及安全控制措施。

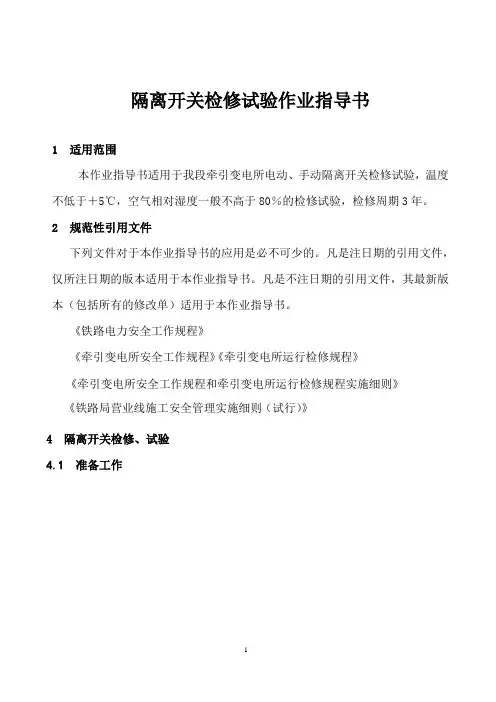

隔离开关检修试验作业指导书1 适用范围本作业指导书适用于我段牵引变电所电动、手动隔离开关检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

2 规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》《牵引变电所安全工作规程》《牵引变电所运行检修规程》《牵引变电所安全工作规程和牵引变电所运行检修规程实施细则》《铁路局营业线施工安全管理实施细则（试行）》4 隔离开关检修、试验4.1 准备工作4.1.1 人员准备作业人员2－3人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

4.1.2 工具、材料序号名称规格型号单位数量1 试验检测设备套 12 温湿度计0℃－100℃个 13 万用表块 14 呆扳手把≥25 活扳手250mm 把≥2（平口及梅6 螺丝刀把各1花）7 爬梯个 18 卷尺卷 19 传递绳根 110 毛巾张 311 汽油瓶 112 凡士林盒 14.2 作业流程及标准4.3 必要时试验必要时隔离开关可单独或全部进行下列试验项目。

序号试验项目标准及要求1 有机材料支持绝缘端子及提升杆的绝缘电阻1．用2500V兆欧表。

2．用兆欧表测量胶合原件分层电阻。

3．有机材料传动提升杆的绝缘电阻值：大修后不得低于2500兆欧，运行中不得低于1000兆欧。

2 二次回路绝缘电阻1．用1000V兆欧表。

2．绝缘电阻不应小于2兆欧。

（注：手动隔离开关不需此试验）3 操动机构的动作情况1.电动隔离开关电动操作机构在额定操作电压下分合闸动作正常2.手动操作机构操作时灵活，无卡涩3.闭锁装置应可靠4.4 安全风险点分析及安全控制措施序号风险点安全控制措施监控人√1 高空坠落1．登高作业超过2米时必须系安全带。

2．使用梯子时应有专人扶梯，梯子上只能一人作业，使用人字梯时必须有限制开距的拉链。

GW4A-126/GW22B-126/JW10-102型隔离开关作业指导书南通送变电工程有限公司二零零九年七月审批：日期：审核：日期：编制：日期：1 适用范围 (4)2 引用文件 (4)3人员要求 (4)4危险点分析与预控措施 (5)5工器具及耗材准备 ....................................................................................................................................... 6作业流程图：.................................................................................................................................................... 7工序及技术要求： (8)8 GW4A-126/GW22B-126/JW10-102型隔离开关安装检查记录...........................GW4A-126/GW22B-126/JW10-102型隔离开关安装调试1 适用范围本作业指导书适用于GW4A-126/GW22B-126/JW10-102型隔离开关安装调试2 引用文件DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程扬州北辰电气设备有限公司隔离开关安装和维护说明手册GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范3人员要求3.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。

二○○九年八月批准：技术审核：安监审核：项目部审核：编写：日期：日期：日期：日期：日期：目录1. 合用范围 (1)2. 编写依据 (1)3. 作业流程 (1)3.1 作业(工序)流程图 (1)4. 作业准备 (1)4.1 人员配备 (1)4.2 工器具及仪器仪表配置 (2)5．作业方法 (2)5.1 开始 (2)5.2 操作机构调试 (2)5.3 回路电阻测试 (2)5.4 测量绝缘电阻 (2)5.5 耐压试验 (2)6．安健环控制措施 (2)6.1 试验前 (2)6.2 回路电阻测试及耐压试验 (3)6.3 交流耐压试验 (3)6.4 操作机构调试 (3)6.5 试验结束后 (3)6.6 危（wei）险点辨识 (3)7.质量控制措施及检验标准 (4)1. 合用范围本作业指导书合用于隔离开关。

2. 编写依据3. 作业流程3.1 作业(工序)流程图4. 作业准备 4.1 人员配备表 4-1 作业人员配备工序名称操作机构调试 回路电阻测量 绝缘电阻测量 交流耐压试验建议工作人数3 3 3 3监护人数1 1 1 1负责人数1 1 1 1开始操作机构调试回路电阻测量绝缘电阻测量耐压试验试验记录标准及规范名称电气装置安装工程电气设备交接试电业安全工作规程(发电厂和变电颁发机构中华人民共和国建设部中华人民共和国国家质量监督 检验检疫总局 中华人民共和国能源部GB 50150-2022 验标准 DL 408-1991 站电气部份)序号124.2 工器具及仪器仪表配置表 4-2 主要工器具及仪器仪表配置5．作业方法 5.1 开始5.1.1 检查隔离开关的一次状态，保证其与带电设备有明显断开点。

5.1.2 试验前工作票已开好，人员试验前的技术交底与安全交底已完成。

5.1.3 一次设备机械部份已安装完成，机械无卡涩。

5.1.4 隔离开关电气部份安装完毕，具备试验条件。

5.2 操作机构调试5.2.1 根据实际的操作电源， 用调压器或者试验电源调整电源电压到额定的80%，操作机构可靠分 合。
