水平井大修打捞技术浅析

50随着油田勘探开发时间延长及注水开发等井下作业措施增多，井下落物情况日益增多，为保障井下作业顺利进行，需将落物打捞出来。

打捞作业是修井作业的主要内容，约占修井作业的六成以上。

因此，有必要对修井打捞技术和工具等进行探究。

一、井下落物的危害及打捞作业基本原则1.井下落物的危害井下落物种类和形态多，包含管类、杆类及井下仪器和零部件等，打捞作业周期长、成功率较低、成本较高。

井下落物主要危害是影响油井正常生产、妨碍井下增产等作业措施实施、增加修井次数，严重的会堵塞油层、造成卡管柱等事故，极端情况下造成油井报废。

2.修井打捞作业基本原则打捞作业要遵循经济性原则，以最少钻具组合、最短时间完成打捞作业；遵循简单化原则，尽量简单处理，防止引起井下二次事故或造成事故复杂化；遵循安全性原则，确保打捞作业不会对套管、水泥环等井身结构和井下设备造成损害。

二、修井打捞技术1.准确分析鱼顶状况一是做好铅模下井前准备。

先进行通井和刮削作业，确认井筒是否变形以及明确落物鱼顶位置，清除鱼顶上部积砂、毛刺、水泥块等杂物以及套管错段等不利因素，为铅模印痕创造良好环境。

优选铅模尺寸，一般小于套管内径6-10mm为宜，如7in套管一般选择外径为15cm的铅模，在满足规范要求基础上尽量选择大外径铅模，确保印痕清晰。

仔细丈量和记录铅模长度、外径和中心水眼内径等参数，为铅模打印后对比提供数据。

二是做好铅模打印。

控制下管柱速度，一般不超过5m/s，轻拿轻放防止损伤铅模，下至鱼顶上部1-1.5m后开泵对鱼顶进行冲洗，停泵并缓缓下放铅模，一般以20-30KN压力进行打印，特殊情况下可适当增减，但不得超过50KN。

起出铅模后擦拭干净，确保清晰描述打印痕迹。

注意把握技术要求，下铅模前先洗净鱼顶，不得带铅模冲砂；鱼顶打印要确保修井液清洁、不包含固相颗粒，修井液必须先过滤才能入井；铅模不得重复打印，单个铅模只能加压打印1次；铅模起下必须平稳，确保配套的指重表、拉力计等指示仪表具备较强灵敏度，操作中密切监测仪表变化；起铅模遇卡后要平稳活动、边洗边活动，不得猛拉猛放。

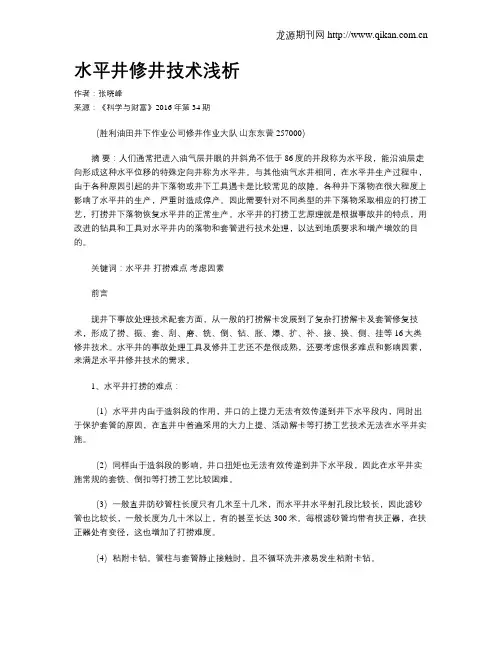

水平井修井技术浅析作者：张晓峰来源：《科学与财富》2016年第34期（胜利油田井下作业公司修井作业大队山东东营 257000）摘要：人们通常把进入油气层井眼的井斜角不低于86度的井段称为水平段，能沿油层走向形成这种水平位移的特殊定向井称为水平井。

与其他油气水井相同，在水平井生产过程中，由于各种原因引起的井下落物或井下工具遇卡是比较常见的故障。

各种井下落物在很大程度上影响了水平井的生产，严重时造成停产。

因此需要针对不同类型的井下落物采取相应的打捞工艺，打捞井下落物恢复水平井的正常生产。

水平井的打捞工艺原理就是根据事故井的特点，用改进的钻具和工具对水平井内的落物和套管进行技术处理，以达到地质要求和增产增效的目的。

关键词：水平井打捞难点考虑因素前言现井下事故处理技术配套方面，从一般的打捞解卡发展到了复杂打捞解卡及套管修复技术，形成了捞、振、套、刮、磨、铣、倒、钻、胀、爆、扩、补、接、换、侧、挂等16大类修井技术。

水平井的事故处理工具及修井工艺还不是很成熟，还要考虑很多难点和影响因素，来满足水平井修井技术的需求。

1、水平井打捞的难点：（1）水平井内由于造斜段的作用，井口的上提力无法有效传递到井下水平段内，同时出于保护套管的原因，在直井中普遍采用的大力上提、活动解卡等打捞工艺技术无法在水平井实施。

（2）同样由于造斜段的影响，井口扭矩也无法有效传递到井下水平段，因此在水平井实施常规的套铣、倒扣等打捞工艺比较困难。

（3）一般直井防砂管柱长度只有几米至十几米，而水平井水平射孔段比较长，因此滤砂管也比较长，一般长度为几十米以上，有的甚至长达300米。

每根滤砂管均带有扶正器，在扶正器处有变径，这也增加了打捞难度。

（4）粘附卡钻。

管柱与套管静止接触时，且不循环洗井液易发生粘附卡钻。

（5）现在水平井特别是非常规水平井，井深、水平段较长，多采用多级压裂桥塞施工，容易造成砂堵、井内压力高等施工难度，对井控等要求极高。

2、水平井落物捞前分析：要成功地打捞水平井落物，必须深入了解掌握该井真实的原始资料，对井身结构和落物情况进行认真细致分析，才能有针对性的优选施工方案，恰到好处地选准打捞工具，才能更科学合理地进行大修井作业，准确处理事故，否则就会越修越复杂，甚至修井不成功。

试论水平井大修的打捞技术摘要：近几年来，对水平井钻井技术的研究越来越重视，为了能够更好的改善水平井的修理，需要对水平井大修工艺技术有一个较深的了解和研究。

本文主要对水平井大修的打捞技术进行了分析探讨。

关键词：水平井；大修；打捞技术引言水平井最主要的特征在于它可以大大增加井眼在产层中的长度和产层的泄油面积，用略高于一口直井的成本投入得到数口直井的产量。

一般来说，水平井适用于薄的油气层或裂缝性油气藏，目的在于增大油气层的裸露面积，提高采油速度，是增加产量的有效手段之一。

一、水平井所具有的特征随着油田的快速发展越来越多的石油企业对水平井的要求越来越高,各个石油企业家越来越重视油田的发展潜力及效果，为此，水平井也成为了提高石油工业唯一的重要手段，为了能够使石油工业的效益得到质的提高，就需要对水平井的特征进行严格及详细的了解，水平井大修工艺技术的特征主要表现在水平井内管柱会贴近井壁底边从而获得“钟摆力”的作用而达到平衡。

在长水平井段中由于受到钟摆力和摩擦阻力的共同作用导致了形成卡钻，这也是在水平井钻井工艺中常见的井下作业之一。

其中包括了冲砂和解卡打捞。

还有一个特征是由于油层的砂粒进入到井筒中，容易形成长水平井段的“砂床”甚至严重时会堵住水平井的井眼。

在水平井钻井中还会有摩擦阻力的存在其中摩擦阻力会随着水平井的井斜角增大而增大，摩擦阻力的存在使得井下打捞工作难以进行，并且会给测量的打捞结果带来误差，得不到准确的数据。

粘附卡钻也是水平井大修工艺也要研究的特征，为了能够更好的解决管柱和套管在静止接触时所产生的粘附卡钻问题，需要对在水平段中缩短打捞解卡的时间，这样可以有效的保护好水平井断的良好使用，如果真的发生卡钻的现象需要尽快的采取有效的措施，需要对水平井进行正循环清洗，这样可以有效的防止积砂的沉淀，阻碍水平井的正常工作。

二、水平井打捞技术分析1、选择使用特定的处理工具在选择打捞工具时要注意防止磨损工作部件，不能堵住水眼，为了便于打捞落鱼，在选择打捞时，配合接头和工作接头接头的最大外径与落鱼的外径差不多致，应该使落井管柱和打捞工具的中心线基本保持一致，偏心距也要基本保持一致，如果不一致，要进行调节，为了防止挂卡现象，在进行外捞时工具的端部要有拔钩，进行内捞时工具端部要有引锥，外表面要无死台阶。

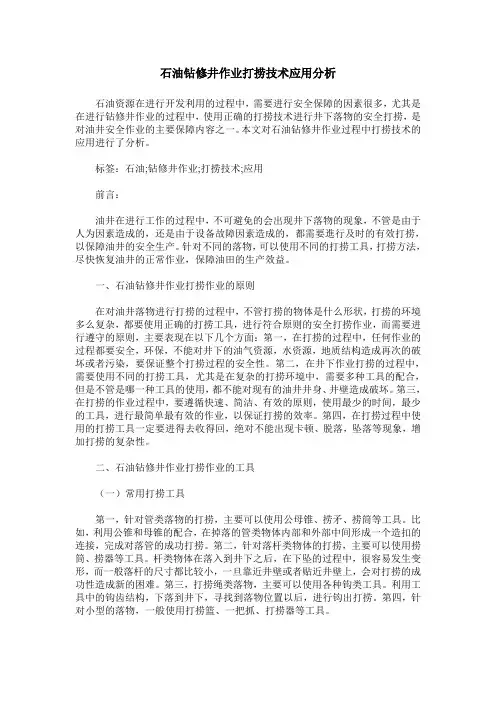

石油钻修井作业打捞技术应用分析石油资源在进行开发利用的过程中，需要进行安全保障的因素很多，尤其是在进行钻修井作业的过程中，使用正确的打捞技术进行井下落物的安全打捞，是对油井安全作业的主要保障内容之一。

本文对石油钻修井作业过程中打捞技术的应用进行了分析。

标签：石油;钻修井作业;打捞技术;应用前言：油井在进行工作的过程中，不可避免的会出现井下落物的现象，不管是由于人为因素造成的，还是由于设备故障因素造成的，都需要進行及时的有效打捞，以保障油井的安全生产。

针对不同的落物，可以使用不同的打捞工具，打捞方法，尽快恢复油井的正常作业，保障油田的生产效益。

一、石油钻修井作业打捞作业的原则在对油井落物进行打捞的过程中，不管打捞的物体是什么形状，打捞的环境多么复杂，都要使用正确的打捞工具，进行符合原则的安全打捞作业，而需要进行遵守的原则，主要表现在以下几个方面：第一，在打捞的过程中，任何作业的过程都要安全，环保，不能对井下的油气资源，水资源，地质结构造成再次的破坏或者污染，要保证整个打捞过程的安全性。

第二，在井下作业打捞的过程中，需要使用不同的打捞工具，尤其是在复杂的打捞环境中，需要多种工具的配合，但是不管是哪一种工具的使用，都不能对现有的油井井身、井壁造成破坏。

第三，在打捞的作业过程中，要遵循快速、简洁、有效的原则，使用最少的时间，最少的工具，进行最简单最有效的作业，以保证打捞的效率。

第四，在打捞过程中使用的打捞工具一定要进得去收得回，绝对不能出现卡顿、脱落，坠落等现象，增加打捞的复杂性。

二、石油钻修井作业打捞作业的工具（一）常用打捞工具第一，针对管类落物的打捞，主要可以使用公母锥、捞矛、捞筒等工具。

比如，利用公锥和母锥的配合，在掉落的管类物体内部和外部中间形成一个造扣的连接，完成对落管的成功打捞。

第二，针对落杆类物体的打捞，主要可以使用捞筒、捞器等工具。

杆类物体在落入到井下之后，在下坠的过程中，很容易发生变形，而一般落杆的尺寸都比较小，一旦靠近井壁或者贴近井壁上，会对打捞的成功性造成新的困难。

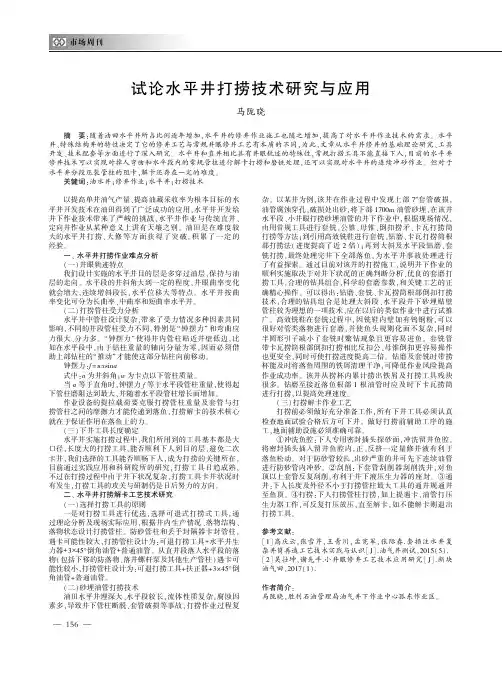

试论水平井打捞技术研究与应用马陇晓摘㊀要:随着油田水平井所占比例逐年增加ꎬ水平井的修井作业施工也随之增加ꎬ提高了对水平井作业技术的需求ꎮ水平井㊁特殊结构井的特性决定了它的修井工艺与常规井眼修井工艺有本质的不同ꎬ为此ꎬ文章从水平井修井的基础理论研究㊁工具开发㊁技术配套等方面进行了深入研究ꎮ水平井和直井相比具有井眼轨迹的特殊性ꎬ常规打捞工具不能直接下人ꎬ目前的水平井修井技术可以实现对掉人弯曲和水平段内的常规管柱进行解卡打捞和磨铣处理ꎬ还可以实现对水平井的连续冲砂作业ꎮ但对于水平井分段压裂管柱的阻卡ꎬ解卡还存在一定的难度ꎮ关键词:油水井ꎻ修井作业ꎻ水平井ꎻ打捞技术㊀㊀以提高单井油气产量㊁提高油藏采收率为根本目标的水平井开发技术在油田得到了广泛成功的应用ꎬ水平井开发给井下作业技术带来了严峻的挑战ꎬ水平井作业与传统直井㊁定向井作业从某种意义上讲有天壤之别ꎮ油田是在难度较大的水平井打捞㊁大修等方面获得了突破ꎬ积累了一定的经验ꎮ一㊁水平井打捞作业难点分析(一)井眼轨迹特点我们设计实施的水平井目的层是多穿过油层ꎬ保持与油层的走向ꎮ水平段的井斜角大到一定的程度ꎬ井眼曲率变化就会增大ꎬ连续增斜段长ꎬ水平位移大等特点ꎮ水平井按曲率变化可分为长曲率㊁中曲率和短曲率水平井ꎮ(二)打捞管柱受力分析水平井中管柱设计复杂ꎬ带来了受力情况多种因素共同影响ꎬ不同的井段管柱受力不同ꎬ特别是 钟摆力 和弯曲应力很大㊁分力多ꎮ 钟摆力 使得井内管柱贴近井壁低边ꎬ比如在水平段中ꎬ由于钻柱重量的轴向分量为零ꎬ因而必须借助上部钻柱的 推动 才能使这部分钻柱向前移动ꎮ钟摆力:ｆ＝ｗｘｓｉｎａ式中:ａ为井斜角ꎻｗ为卡点以下管柱质量ꎮ当ａ等于直角时ꎬ钟摆力ｆ等于水平段管柱重量ꎬ使得起下管柱磨阻达到最大ꎬ并随着水平段管柱增长而增加ꎮ作业设备的提拉载荷要克服打捞管柱重量及套管与打捞管柱之间的摩擦力才能传递到落鱼ꎬ打捞解卡的技术核心就在于保证作用在落鱼上的力ꎮ(三)下井工具长度确定水平井实施打捞过程中ꎬ我们所用到的工具基本都是大口径ꎬ长度大的打捞工具ꎬ能否顺利下人到目的层ꎬ避免二次卡井ꎬ我们选择的工具能否顺畅下人ꎬ成为打捞的关键所在ꎬ目前通过实践应用和科研院所的研究ꎬ打捞工具日趋成熟ꎬ不过在打捞过程中由于井下状况复杂ꎬ打捞工具卡井状况时有发生ꎬ打捞工具的攻关与研制仍是日后努力的方向ꎮ二㊁水平井打捞解卡工艺技术研究(一)选择打捞工具的原则一是对打捞工具进行优选ꎬ选择可退式打捞式工具ꎬ通过理论分析及现场实际应用ꎬ根据井内生产情况㊁落物结构㊁落物状态设计打捞管柱ꎮ防砂管柱和丢手封隔器卡封管柱ꎬ遇卡可能性较大ꎬ打捞管柱设计为:可退打捞工具＋水平井生力器＋３ˑ４５ʎ倒角油管＋普通油管ꎮ从直井段落人水平段的落物(包括下移的防落物㊁落井螺杆泵及其他生产管柱)遇卡可能性较小ꎬ打捞管柱设计为:可退打捞工具＋扶正器＋３ˑ４５ʎ倒角油管＋普通油管ꎮ(二)砂埋油管打捞技术油田水平井埋深大㊁水平段较长ꎬ流体性质复杂ꎬ腐蚀因素多ꎬ导致井下管柱断脱㊁套管破损等事故ꎬ打捞作业过程复杂ꎮ以某井为例ꎬ该井在作业过程中发现上部７ᵡ套管破损ꎬ油管腐蚀穿孔ꎬ破损处出砂ꎬ将下部１７００ｍ油管砂埋ꎬ在该井水平段㊁小井眼打捞砂埋油管的井下作业中ꎬ根据现场情况ꎬ由用常规工具进行套铣㊁公锥㊁母锥㊁倒扣捞矛㊁卡瓦打捞筒打捞等方法ꎻ到引用高效铣鞋进行套铣㊁钻磨㊁卡瓦打捞筒根部打捞法(进度提高了近２倍)ꎻ再到大斜及水平段钻磨㊁套铣打捞ꎬ最终处理完井下全部落鱼ꎬ为水平井事故处理进行了有益探索ꎮ通过目前对该井的打捞施工ꎬ说明井下作业的顺利实施取决于对井下状况的正确判断分析㊁优良的套磨打捞工具ꎬ合理的钻具组合ꎬ科学的套磨参数ꎬ和关键工艺的正确精心操作ꎮ可以得出:钻磨㊁套铣㊁卡瓦捞筒根部倒扣打捞技术ꎬ合理的钻具组合是处理大斜段㊁水平段井下砂埋贴壁管柱较为理想的一项技术ꎬ应在以后的类似作业中进行试推广ꎮ高效铣鞋在套铣过程中ꎬ因铣鞋内壁加有钨钢粉ꎬ可以很好对管类落物进行套磨ꎬ并使鱼头规则化而不复杂ꎬ同时半圆形引子减小了套铣时鳖钻现象且更容易进鱼ꎮ套铣管带卡瓦捞筒根部倒扣打捞相比反扣公㊁母锥倒扣更容易操作也更安全ꎬ同时可使打捞进度提高二倍ꎮ钻磨及套铣时带捞杯能及时将落鱼周围的铁屑清理干净ꎬ可降低作业风险提高作业成功率ꎮ该井从捞杯内累计捞出铁屑及打捞工具残块很多ꎮ钻磨至接近落鱼根部１根油管时应及时下卡瓦捞筒进行打捞ꎬ以提高处理速度ꎮ(三)打捞解卡作业工艺打捞前必须做好充分准备工作ꎬ所有下井工具必须认真检查地面试验合格后方可下井ꎮ做好打捞前辅助工序的施工ꎬ地面辅助设施必须准确可靠ꎮ①冲洗鱼腔:下人专用密封插头探砂面ꎬ冲洗留井鱼腔ꎮ将密封插头插入留井鱼腔内ꎬ正㊁反挤一定量修井液有利于落鱼松动ꎮ对于防砂管较长㊁出砂严重的井可先下连续油管进行防砂管内冲砂ꎮ②刮削:下套管刮削器刮削洗井ꎬ对鱼顶以上套管反复刮削ꎬ有利于井下液压生力器的座封ꎮ③通井:下人长度及外径不小于打捞管柱最大工具的通井规通井至鱼顶ꎮ④打捞:下人打捞管柱打捞ꎬ如上提遇卡ꎬ油管打压生力器工作ꎬ可反复打压放压ꎬ直至解卡ꎬ如不能解卡则退出打捞工具ꎮ参考文献:[１]高庆云ꎬ张雪芹ꎬ王青川ꎬ孟宪军ꎬ张际春.套损注水井复杂井筒再造工艺技术实践与认识[Ｊ].油气井测试ꎬ２０１５(５). [２]吴壮坤ꎬ谢先平.小井眼修井工艺技术应用研究[Ｊ].断块油气田ꎬ２０１７(１).作者简介:马陇晓ꎬ胜利石油管理局油气井下作业中心孤东作业区ꎮ６５１。

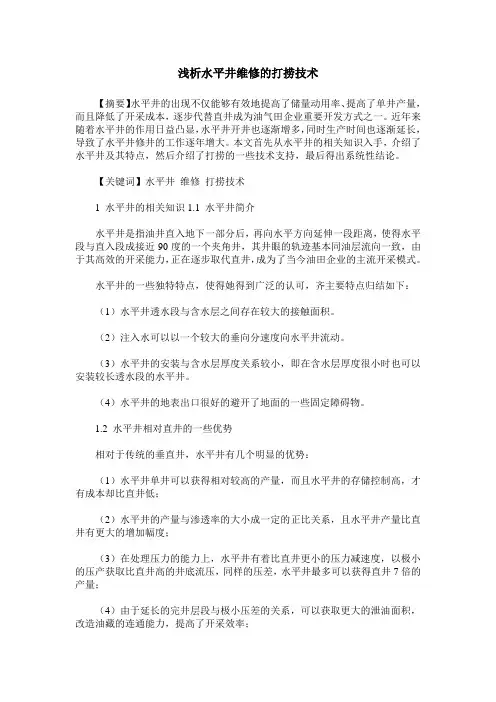

浅析水平井维修的打捞技术【摘要】水平井的出现不仅能够有效地提高了储量动用率、提高了单井产量，而且降低了开采成本，逐步代替直井成为油气田企业重要开发方式之一。

近年来随着水平井的作用日益凸显，水平井开井也逐渐增多，同时生产时间也逐渐延长，导致了水平井修井的工作逐年增大。

本文首先从水平井的相关知识入手，介绍了水平井及其特点，然后介绍了打捞的一些技术支持，最后得出系统性结论。

【关键词】水平井维修打捞技术1 水平井的相关知识1.1 水平井简介水平井是指油井直入地下一部分后，再向水平方向延伸一段距离，使得水平段与直入段成接近90度的一个夹角井，其井眼的轨迹基本同油层流向一致，由于其高效的开采能力，正在逐步取代直井，成为了当今油田企业的主流开采模式。

水平井的一些独特特点，使得她得到广泛的认可，齐主要特点归结如下：（1）水平井透水段与含水层之间存在较大的接触面积。

（2）注入水可以以一个较大的垂向分速度向水平井流动。

（3）水平井的安装与含水层厚度关系较小，即在含水层厚度很小时也可以安装较长透水段的水平井。

（4）水平井的地表出口很好的避开了地面的一些固定障碍物。

1.2 水平井相对直井的一些优势相对于传统的垂直井，水平井有几个明显的优势：（1）水平井单井可以获得相对较高的产量，而且水平井的存储控制高，才有成本却比直井低；（2）水平井的产量与渗透率的大小成一定的正比关系，且水平井产量比直井有更大的增加幅度；（3）在处理压力的能力上，水平井有着比直井更小的压力减速度，以极小的压产获取比直井高的井底流压，同样的压差，水平井最多可以获得直井7倍的产量；（4）由于延长的完井层段与极小压差的关系，可以获取更大的泄油面积，改造油藏的连通能力，提高了开采效率；（5）在内管柱贴近井壁低边时，可以获得相对平衡的“钟摆力”，减少对管柱的冲击；（6）水平井也更大程度地提高了地下水非饱和带中的气体、地下油气与集水建筑的接触面积，最大化了流体的抽取效率。

关于水平井磨铣打捞技术的研究水平井磨铣打捞技术是一种在水平井井眼附近进行破碎、磨铣和打捞作业的技术，具有高效、安全、环保等优点。

这种技术的研究对于提高水平井的生产效率和提高油气采收率具有重要意义。

本文将探讨水平井磨铣打捞技术的相关研究现状和发展趋势。

一、研究现状目前，国内外对水平井磨铣打捞技术的研究已经取得了一定的进展。

在破碎方面，研究人员通过实验研究和数值模拟等手段，对水平井井眼附近的固体颗粒进行破碎规律和机理进行了深入研究。

在磨铣方面，研究人员开发了一些新型的磨铣工具，例如钻头、磨削器等，提高了磨铣效率和精度。

在打捞方面，研究人员提出了一些新的打捞方法，如真空吸取、机械抓取等，有效解决了由于井口狭窄等原因导致的打捞困难的问题。

二、瓶颈与挑战尽管水平井磨铣打捞技术已经取得了一定的进展，但仍然存在一些瓶颈和挑战。

首先，水平井磨铣打捞过程中，由于设备受限和井下环境复杂，打捞作业往往受到一定的限制。

其次，水平井井眼周围的固体颗粒粒度和硬度不均匀，导致破碎和磨铣效果不稳定，影响了整个打捞作业的进程。

三、发展趋势为了进一步提高水平井磨铣打捞技术的效率和精度，研究人员可以从以下几个方面进行探讨：首先，优化破碎和磨铣工具，提高其破碎和磨铣效率，并减少对井壁的损坏。

其次，完善打捞系统，改进打捞方法和设备，提高打捞的准确性和稳定性。

再次，开展对水平井井眼周围固体颗粒的力学特性和分布规律的研究，为破碎、磨铣和打捞作业提供更准确的参考。

总之，水平井磨铣打捞技术是提高水平井生产效率和提高油气采收率的重要手段之一、研究人员应该不断探索新的破碎、磨铣和打捞方法，进一步完善水平井磨铣打捞技术，推动技术的发展和应用。

希望通过本文的介绍，能够引起更多研究人员的关注和探讨，共同推动水平井磨铣打捞技术的进一步发展。

水平井解卡打捞工艺技术探讨摘要：水平井有显著特点，为了保证其具有良好的作业环境，保证施工的质量，就需要根据实际的作业情况，严格按照施工技术要求，掌握解卡打捞工艺技术要点。

在水平井的打捞工作中，由于存在偏心或者循环不畅等问题，往往对打捞工艺技术要求就比较高，随着作业要求不断增加，水平井传统解卡打捞技术已经满足不了现阶段作业的要求，为了实现高质高效的水平井打捞作业，就需要对其技术进行优化和改进，保证解卡打捞工艺技术的效果。

关键词：水平井;解卡打捞;打捞工具;优化改进1、水平井打捞概述对于水平井来说，其井身的结构主要包括直井段、水平段以及斜井段等部分，根据井内的落物遇卡部分不同，可以分成直井段、斜井段以及水平段等卡阻，根据落物卡阻方式不同，可以分成套变、砂以及落物等卡阻。

和普通的垂直井比较，由于水平井的斜井段以及水平段特殊性，造成井斜度比较大和水平段比较长，同时摩擦阻力也比较大，则下管柱、传递钻压和扭矩等就不容易起。

落物鱼头于斜井段以及水平段卡阻，如果有套变以及砂卡，其处理的难度就更加大，且对下井的工具和钴具也具有很高的要求。

如果落物在斜井段或者水平段部位，则落物管柱就会紧贴于套管的下壁位置，和直井段的落物比较，它的受力情况就更加复杂，因为管柱是平躺在套管中，其摩擦的面积比较大，落物管柱于活动解卡中其拉力以及扭矩的损失也会比较大，进而就不能最大限度的把拉力以及扭矩向卡点进行传递，导致整体的解卡成功率比较低。

因为造斜段以及水平段存在摩阻，其井口的扭矩也不能有效的向井下的水平段进行传递，则水平井通过常规套铣就不能将扭矩向井底进行有效传递，同时倒扣中其中和点也不能准确的进行掌握，另外因为水平井的水平性射孔段是比较长的，则滤砂管长度也比较长，有的达到了几十米到几百米的长度，且一般每一根滤砂管都具备扶正器，而扶正器位置存在变径，就对打捞以及解卡难度进行了增加。

2、水平井解卡打捞工艺技术分析2.1打捞工具选择在水平井解卡打捞中，首先就需要做好打捞工具的选择。

一、大位移井打捞管柱受力特点井内管柱在大位移井横向的每个部分受力情况如下:①受到地球引力作用；②斜井部分受“钟摆力”F(如图1)，F和a、W存在以下关系：F=Wsina，在表达式中：a——井斜角;W——靠下部分所受重力；③井横向部分所受阻力较大。

对管柱进行受力分析可得，其受力相当复杂。

由于斜井部分尤其是横向部分管柱的特殊受力特点,容易导致卡钻;同样的原因，由于受力复杂，解卡一般难以成功。

图1 大位移井中管柱受力示意图二、大位移井打捞难点1.须要明确井下作业工具的大小大位移井作业时,往往会用到尺寸较大的工具,那么当这些工具能够在井下畅通无阻是施工顺利进行的一个必要条件。

所使用的工具通过须要满足一定的条件，其几何模型如图2所示。

图2 井下工具通过能力几何模型2.鱼顶与工具并不在一条直线上由于地球引力的缘故，打捞工具在三维空间上的位置较鱼顶偏低，所造成的偏差可用偏心距来度量，偏心距用“L”表示，如图3。

因此，在打捞作业时，须要纠正该问题。

图3 打捞工具与鱼顶的位置关系3.力和扭矩损耗大受力载体本身的形状轨迹是影响力作用在载体的效果的一个重要因素。

正是因为大位移井结构上的一些特征，由于存在以上规律，导致作用在卡点上力存在消耗，进而造成打捞工具的非正常工作，对施工极其不利。

因此，要保证顺利施工，需要解决力的使用效率问题，也就是改善力的传导方式问题。

4.鱼顶不易定位地球引力的影响致使落鱼不是径直掉下，而是与周围环境存在摩擦。

因此,落鱼会先停下。

传统的的打捞作业方式几乎不能做到斜井处和水平井处的成功施工。

三、大位移井作业打捞关键技术方案1.打捞工具的选择大位移井打捞要依照一定的原则：①妥善保管好工具，保证工具的完整性以及磨损，一般可以通过加扶正器避免工具磨损；②防止水眼堵塞。

由于井斜原因在工具入井过程中容易被套管壁上砂粒、水垢以及铁锈等杂质堵塞。

水眼不通现象发生时要及时排查原因；③保证各组合结构的尺寸参数相配套，例如对于存在接头的情况，要让两部分的孔径相同；④要保证管柱、打捞工具间的偏心距大致相同，如果不满足该条件，就要纠正偏心距，直到一致。

百家述评•280试论水平井作业解卡打捞工艺技术卡钻其实就是油水井实际生产与作业过程中，由于不合理的操作或者某一因素的影响而导致井下管柱或者井下工具在套管内被卡住，按正常悬重负荷无法正常提出的一种井下故障。

修井作业过程中，常常会发生卡钻问题，所以，有效解决卡钻问题能减少修井费用和修井时间，提高修井效率与作业成功率。

水平井已经成为提高单井产量和采收率的有效手段之一，与直井相比，水平井的单井产量明显大幅上升，油田水平井数量也在日益增加，水平井技术应用已取得了较好效果，今后水平井还将日益增。

但相对直井而言，水平井增产工艺、修井工艺技术仍不成熟，部分项目甚至没有完全展开。

大部分作业仍采用常规井修井设备、管材与工具，由于水平井井身轨迹的特殊性，采用常规修井机具施工存在很大的风险，特别是井下解卡打捞，在解卡不成功的情况下往往造成井下事故复杂化。

1 水平井解卡、打捞工具由于水平井井身结构的特殊性，常规解卡、打捞工具无法满足水平井解卡、打捞施工的需要。

主要因为：(a).由于弯曲段刮碰严重，对所有下井工具都要进行防刮碰设计加工；(b).由于鱼头在水平井中不居中，需要设计加工专门的导入和收引工具；(c).由于工具在水平井的受力状态发生变化，常规滑块式打捞工具失效，需设计加工其它形式的打捞工具；(d).由于水平井受力复杂，不但工具需特殊设计加工，而且工具强度要求高，同时具有保护套管的作用。

以上 4 方面都对水平井现场施工的成败都起到重要的作用，因此，对水平井的解卡、打捞工具进行了设计加工。

2 水平井解卡工艺技术2.1 水平增力解卡技术针对水平井井斜角大、在井口活动管柱能量传递效果差、不易解卡的实际，利用井下打捞增力器把大钩的垂直拉力转变成水平拉力并具有增力效果，二力共同作用实现解卡。

2.2 震击解卡技术针对水平井钻压传递困难的情况，可采用倒装钻具结构或配合下击器共同作用进行震击解卡，或利用连续油管配合连续油管震击器、加速器等管柱进行近卡点震击解卡。

井下作业大修打捞关键技术探讨摘要：在油田勘探的过程中，通过井下作业能够保证油田开发的质量和效率，但是在井下作业的过程中经常会出现不出油或者出油不正常等事故，导致油井无法正常生产，且油田大修作业不仅施工复杂而且施工难度非常大，通常来说出现事故的原因也非常的复杂。

为此必须要加强对于油田井下作业大修施工技术的分析，保证施工技术的整体效果，通过现代化的机械技术等，来提高油田井下作业的整体质量。

关键词：井下作业；大修打捞；关键技术；分析随着我国社会经济的快速发展，我国的石油行业发展水平得到全面提升，而且技术也在不断改进，石油不仅促进我国社会经济的稳定发展，而且逐渐成为重要的战略资源，在石油开采的过程中，由于油井打捞效率和质量无法满足现阶段企业的生产需求，为此必须要加强对于油田井下作业大修打捞关键技术进行深入的分析，促进油井打捞工作的整体效果，提高工作效率和工作质量。

一、油井大修打捞存在的问题随着油井的使用年限不断增多，造成油井老化速度非常严重，不仅会引起各种各样的故障，而且还会导致油井的正常生产受到影响，为此必须要加强对于油井的大修作业进行深入的分析[1]。

由于井下卡钻事故和井下事故以及技术事故等都很容易造成油井作业受到影响，而且处理这些技术的技术和手段也比较落后，这样就导致前井下作业大修施工的效果不理想，为此必须要加强对于井下大修技术的改进。

二、油井大修打捞作业的关键技术油井大修打捞作业的过程中，必须要制定科学合理的施工方案，通常来说必须要针对油井事故的产生原因进行分析，并且成立专门的研究小组，针对油井中的事故原因进行深入的探讨，另外还应该选择科学有效的工具从而促进大修打捞作业的效率，另外还应该调派专业的技术人员针对油井进行现场勘察，加强对于油井安全性的保管，另外在油井打捞的过程中，必须要保证油井的水层和油层不被污染，其次也不能破坏油井自身的结构，例如水泥环和套管的方式，另外在打捞的过程中也应该遵循最简单的原则，加强对于问题的处理避免复杂化，在打捞的过程中也应该注意加强对于油井结构以及与定规范深度形状进行分析，一定要严格选择恰当的工具，加强打捞工具外直径与套管之间的他控制，想打捞的自由度，在下井工具下井之前应该进行严格的检查，保证工具的尺寸与设计图相一致，避免盲目下井之后背景下的实际情况不相符而造成效果不理想，最后要加强对于打捞工具的创新发展，从目前来看，在打捞工作开展的过程中，必须要积极创新油井大修作业的打捞工具，水平与质量，通过全面的加强对于打捞工具的创新认知，来保证打捞工作的顺利完成[2]。

水平井修井技术难点与工艺技术应用分析一、引言随着石油行业的发展，水平井已经成为一种不可忽视的开采方法。

相比于传统的垂直井，水平井在储量、产量、采收率等方面都有很大的优势。

水平井的修井技术却是一个相对较为复杂的问题。

本文将对水平井修井技术的难点进行分析，并探讨现有的工艺技术在修井中的应用情况。

二、水平井修井技术的难点分析1. 井眼形态的复杂性水平井井眼的形态比传统垂直井更为复杂，其呈现出多种曲折、弯曲和不规则的形态。

在进行修井作业时，由于井眼形态的复杂性，常常导致钻头、麻花钻具等工具在井眼内受阻或嵌卡，使修井效率低下，甚至出现工具损坏的情况。

2. 井底作业环境的恶劣性水平井井底工作环境的恶劣性是水平井修井的另一大难点。

由于井眼长度长、细长曲折，井底温度高、压力大，使得修井现场作业条件极其恶劣。

作业人员往往需要面对高温、高压等极端环境，工作强度大，安全风险也相应增大。

3. 油气层介质的复杂性水平井井底油气层的介质通常比垂直井更为复杂，其中可能存在多种砂岩、泥岩、页岩、煤岩等岩石层，不同岩石层之间的物理性质和化学性质也有很大不同。

修井作业需要充分考虑这些介质的特性，精准掌握油气层地质情况，以便制定合理有效的修井工艺。

4. 井壁稳定性的控制难度水平井井壁稳定性控制是影响修井技术的另一个重要因素。

水平井井壁的稳定性较垂直井更为脆弱，易发生塌井、漏失泥浆等情况。

制定合理的井壁稳定性控制方案，对于提高修井效率和确保施工安全至关重要。

三、工艺技术应用分析1. 井眼清洁技术在修井作业中，井眼清洁技术是保障作业顺利进行的关键步骤。

目前，常用的井眼清洁技术包括液体清洗、泥浆液体清洗和机械清洗等。

液体清洗主要以液体冲刷和波音波能清洗技术为主，通过高压水射流冲刷，有效清除井眼内的泥沙、碎石等杂物。

泥浆液体清洗则是利用波音波能传导破碎井眼内的泥沙、碎石等杂物，清洗效果更加彻底。

机械清洗则是采用机械设备，对井眼内的杂物进行机械式的清除，作业效率高，适用范围广。

80水平井打捞工艺技术是指根据井下实际情况采取不同方法，解决井筒通道不畅、恢复油水井正常生产的综合性井下作业施工的过程。

其作业过程实践性极强，常常和井筒环境、解卡、配套设备、打捞工具选择、井底落鱼情况等诸多因素密不可分[1]。

1 水平井打捞难点分析1）由于水平段的摩阻较大，井口扭矩及上提力均无法有效传递；2）如落物落于造斜段或水平段，落物则会紧贴套管下壁，在落物与套管摩擦面积增大的同时，也使落物的受力情况变得更为复杂，导致落物管柱在活动解卡时拉力和扭矩损失大，无法实现打捞作业；3）采用倒扣打捞时中和点无法准确掌握，倒扣俘获落物短，致使打捞次数增多；4）如落物鱼头处存在套变或砂卡，对各种下井打捞工具要求较高；5）打捞工具与落鱼对正较为困难。

 2 水平井打捞工具及其配套工具2.1 水平井打捞工具水平井的打捞工具主要分为水平井造扣打捞工具、水平井打捞矛、水平井用打捞筒、水平井小件落物打捞工具这四大类。

1）水平井造扣打捞工具。

由于母锥外径较大，在水平井中易发生卡阻，增加打捞复杂程度，所以水平井造扣工具一般选用经过特殊设计的大水眼倒扣公锥；2）水平井打捞矛包括利于清洗鱼顶的水眼短滑块捞矛、无法解卡时利于退出的可退式捞矛、提放式捞矛等；3）水平井用打捞筒包括可退式打捞筒、提放式打捞筒以及偏心油管接箍打捞筒，偏心油管接箍打捞筒打捞时，鱼顶在引鞋引导下进入打捞工具后，在上部管柱重力作用下，鱼顶冲开偏心支撑体使其沿筒体上移，压缩弹簧至接箍长度后，偏心支撑体在弹簧推动下下移，支撑在鱼顶接箍一侧，另一侧则卡在捞筒底部台阶上，上提实现打捞；4）水平井小件落物打捞工具包括打捞金属类小件落物的强磁力打捞器、打捞各类材质落鱼的反循环打捞篮以及液压式小件落物抓捞器。

2.2 水平井打捞配套工具 在实际打捞施工中，打捞工具在大多数情况下是与安全接头、震击器、加力器、水平井井下增力器、磨铣工具等井下工具配合使用的。

配套工具的选择原则是：①工具抓获方式尽可能使用液压式；②工具引入方式尽可能使用扶正式；③抓获内壁尽可能使用台阶，抓获外壁尽可能使用引鞋；④鱼头与工具上下位移差尽可能在5mm以内；⑤无论任何工具，尽可能带循环水眼；⑥尽可能地选择可退式工具[2]。

水平井复杂解卡、打捞工艺探讨水平井复杂解卡、打捞工艺探讨一、引言随着勘探、钻井技术的发展水平井技术不断推广应用，水平井数量不断增加，水平井修井工作的迫切性也日益显现出来。

近年来，由于水平井的发展，我曙光工程技术处在水平井修井工艺技术上也有一些成功的应用。

本文将通过解卡、打捞一口灰卡管柱水平井，来探讨水平井打捞的工艺技术。

二、分析水平井打捞不同于普通直井，打捞难点有以下点：1.大力上提、活动解卡等打捞工艺技术难实施水平井内由于造斜段的作用，井口的上提力无法有效传递到井下水平段内，同时出于保护套管的原因，在直井中普遍采用的大力上提、活动解卡等打捞工艺技术无法在水平井实施。

2.常规的套铣、倒扣等打捞工艺比较困难同样由于造斜段的影响，井口扭矩也无法有效传递到井下水平段，因此在水平井实施常规的套铣、倒扣等打捞工艺比较困难。

3.修整鱼顶难采用普通的磨鞋磨铣进尺慢，鱼顶修整不齐，会留有毛边，还有普通磨铣方式易损坏原井套管。

给下一步施工带来很大困难。

三、实例研究应用1.该井基本数据高29-平2井：套管规范：Φ139.7mm×TP100 H×7.72mm ×2694.35m；垂直井深：1981.92m；造斜：240.0m，斜度：4.84°；水平段长：576.35m；水泥返高：地面；人工井底：2690.28m；射孔井段：2244.8m-2266.3m，21.5m/4层；2.大修原因2007年5月，小修在施工挤灰封层时，造成管柱“灌肠”，无法打捞出井内挤灰管柱，决定上大修。

3.施工过程我处大修队于2007年6月6日搬上，施工步骤如下：3.1施工准备，技术交底井内管柱为：Φ73mm油管×235根+Φ73mm笔尖×2232.45m；挤入G级水泥浆15m3，顶替量8.2m3，带压候凝4小时后，放压为零，上提管柱500KN，未提动，造成卡钻；3.2利用卡点公式，倒出卡点以上管柱（共计捞出：Φ73mm油管219根）针对解卡中落物卡点计算误差大这一实况，应该采取：卡点计算修正技术。

浅析水平井打捞工艺技术摘要：随着胜利油田水平井的迅速发展，由于地层复杂、打捞工具滞后、操作原因等因素，极易出现井下作业事故。

与常规直井的修井相比，水平井修井作业难度更大，更复杂。

本文通过对水平井自身特点分析，结合现有的打捞技术，对水平井打捞工艺进行初步探讨。

关键词：水平井；修井作业；打捞工具；打捞技术1 前言在油田勘探开发中，水平井作业经常需要进行打捞作业，相比常规的直井打捞作业存在较多困难，特别是存在井筒出砂问题，加剧了打捞作业的复杂性。

所以，要配套滤砂管进行应用，但滤砂管结构特点造成其在应用中极易发生砂卡、砂埋和井下落物等问题，影响油井正常使用。

因此，有必要结合其打捞工艺施工难点，对打捞技术进行探究。

2水平井的特点水平井水平井是最大井斜角保持在90°左右（一般不小于86°），并在目的层中维持一定长度的水平井段的特殊定向井。

它能够有效地增加油气层的泄露面积，提高油气采收率，是增加油气产量的有效手段之一，与普通的直井及小斜度井相比水平井具有如下一些特点：2.1井眼横穿油层，油层砂粒更易进入井筒，容易形成长井段的“砂床”，严重时形成砂堵井眼。

2.2受“钟摆力”作用，在水平段井内管柱贴近井壁底边，易形成卡钻等事故。

2.3井眼的螺旋轨迹，导致油管起下过程中旋转乃至螺纹松脱长井段“砂床”中的管柱，受“钟摆力”和磨擦面积大的双重作用，更易形成卡钻，所以水平井解卡、打捞成为常见的井下作业之一。

3水平井打捞技术分析从水平井井内管柱受力特点看，不同井段受力存在较大差异，造斜段和水平段打捞工具与井壁摩擦会造成上提力等无法传递到井底，通过加大井口施加上提力，虽然可使井底作业压力加大，但会造成套管损坏等，所以上提力加大幅度有限；井口扭矩传递也不顺利，在倒扣作业等环节，中和点无法准确掌握，套铣作业也不易获取应有的作用力，影响了作业目的的实现；对易出砂油藏，因为需要配套防砂管柱，水平井防砂管柱相比直井更长，为确保应用合理，单根滤砂管都配套扶正器，该部位变径等加大了解卡和打捞作业难度。

浅谈连续油管水平井磨铣打捞技术及应用在水井磨铣以及相关的打捞工作中，是比较难以通过使用连续油管悬重以及泵压的改变来实现比较有效果的磨铣，或者是对落鱼抓住进行判断，对于井下工作的开展有着一定的影响。

所以说针对于这样的一种情况，就要对作业的技术以及相关的配套作业工具进行使用，从而开展相关的打捞工作，于是就形成了连续性油管水平井磨铣和打捞技术。

标签：水平井;磨铣打捞;连续油管前言：随着我国的石油天然气不断地快速化发展，随着行业的发展也出现了比较多的技术，促使连续油管技术的使用在不断地扩展，除了在日常工作中的冲洗砂堵、清蜡等多种的使用用途以外，还在不断的向着钻井工艺、完井工艺等相关的技术领域在快速的发展，对于现今在工作中存在的困难能够及时的进行解决，从而更好的实现油管水平井磨铣打捞技术的使用。

一、使用水平井磨铣打捞技术的优越性在对水平井进行打捞工作的开展时，如果使用比较传统的电缆或者是钢丝解卡与打捞技术对水平井进行工作，是不能够有效的达到工作的效果，但是连续油管的使用能够在进行打捞作业的时候对液体进行循环的使用，并且在液体的使用中能够产生比较高的液压对井下的液压装置进行驱动，从而实现最终的打捞目的，将传统上没有办法进行打捞，或者是没有任何效益的打捞工作进行转变，促使其在工作的过程中变得可行且具有较高的经济效益。

正在进行生产的水平井也是可以使用连续油管打捞，但是要在带压的环境之下进行操作，当打捞工作结束之后只需要对其进行简单的处理，就可以继续开展生产工作了。

该技术的使用与传统的技术相比较，自身具有操作简便、劳动强度低、作业时间短等多种优点，并且使用的集成化程度比较高，能够有效的减少工作的周期，促使产量的增加，减少生产投入的成本。

并且在施工的过程中能够对各种的工作液进行循环的使用，能够有效的使用高压流体进行冲洗、泥沙等，能够对工作的区域进行及时的清理。

随着连续油管技术与井下液压驱动工具的发展，在施工的过程中将连续油管的解卡打捞作业进行推广，促使其在施工的过程中广泛的使用，从而能够产生比较高的经济效益。
