孔隙水压计

孔隙水压力计工作原理
孔隙水压力计是一种用于测量土体孔隙水压力的仪器。

其工作原理基于变形的原理和水力学原理。

当土体中存在孔隙水时，孔隙水压力会对土体施加一定的压力。

孔隙水压力计利用这种压力对其内部弹簧进行变形，从而得到孔隙水的压力值。

具体工作原理如下：
1. 弹簧原理：孔隙水压力计内部装有一个弹簧。

当孔隙水压力作用在弹簧上时，弹簧会发生弹性变形，变形程度与压力大小成正比。

2. 滤芯原理：孔隙水压力计的另一部分是滤芯。

滤芯起到滤除土体颗粒，并使孔隙水顺畅通过的作用。

通过滤芯的孔隙水经过弹簧的作用，产生的压力变形通过读数器或显示屏显示出来。

3. 操作原理：使用者将孔隙水压力计插入土体中，通过滤芯过滤孔隙水后，可以通过读数器或显示屏读取孔隙水的压力值。

压力值可根据压力-变形的关系，转换为具体的压力单位，如
帕斯卡（Pa）或巴（Bar）。

总结来说，孔隙水压力计通过弹簧的变形，测量土体中孔隙水的压力值。

通过滤芯的作用，滤除土体颗粒，保证测量的准确性。

孔隙水压力测试规程cecs摘要：1.孔隙水压力测试概述2.孔隙水压力测试规程的应用范围3.孔隙水压力测试的方法与步骤4.测试结果的分析与处理5.测试设备的校准与维护正文：孔隙水压力测试是岩土工程中的一项重要监测任务，主要用于了解岩土体中孔隙水压力的变化规律，为工程设计和施工提供依据。

我国制定的《孔隙水压力测试规程》（CECS）为该项测试提供了详细的方法和规范。

一、孔隙水压力测试概述孔隙水压力测试是通过测量钻孔中孔隙水压力的变化，了解地下水位、岩土体性质及工程影响等因素对孔隙水压力的影响。

测试方法主要包括单点法、多点法、平衡法等。

二、孔隙水压力测试规程的应用范围《孔隙水压力测试规程》适用于各类岩土工程，包括基坑支护、隧道开挖、地下水位下降等场景。

在工程实践中，孔隙水压力测试可以帮助工程师判断地质灾害风险，优化工程设计，确保施工安全。

三、孔隙水压力测试的方法与步骤1.钻孔：根据工程需求，选择合适的钻孔位置、直径和深度。

2.安装设备：将孔隙水压力计安装在钻孔中，确保其位置准确。

3.压力平衡：通过泵送清水，使孔隙水压力计与钻孔内的水压力达到平衡。

4.数据采集：在规定的时间间隔内，记录孔隙水压力计的读数。

5.数据处理：根据采集的数据，计算孔隙水压力的变化规律。

四、测试结果的分析与处理1.分析孔隙水压力变化规律，判断工程影响因素。

2.结合岩土体性质、地下水位等资料，分析地质灾害风险。

3.根据分析结果，提出相应的工程建议。

五、测试设备的校准与维护1.定期对孔隙水压力计进行校准，确保测试数据的准确性。

2.定期检查设备运行状态，及时更换损坏部件。

3.存储设备时，注意防潮、防震，确保设备正常使用。

遵循《孔隙水压力测试规程》（CECS），规范开展孔隙水压力测试，有助于提高岩土工程的安全性和经济效益。

孔隙水压力计的埋设方法及要求
孔隙水压力计的埋设方法及要求孔隙水压力计的埋设方法及要求
（1）孔隙水压力计宜采用钻孔埋设法，埋设关键是封孔，封孔目的是隔断水压计上下水源。

埋设时孔隙水压计应紧密贴合测点土层，采用干燥膨胀土或高液限粘土泥球封孔密闭，使测点土层孔隙水与上部土层孔隙水完全隔绝。

埋设时，以采用一孔单只孔压计埋设方法为宜。

（2）钻孔埋设时，应作好钻孔的详细记录。

必要时，可采取土样进行土工试验，以补充或校核原土工试验资料或土质参数的不足，为试验研究提供更多的基础资料。

（3）保护孔压计外引电缆完好不受损坏，保证孔隙水压力准确传递。

待同一观测断面的全部孔压计埋设后，所有孔隙水压计的外引电缆应编好测点号码，而后集中穿入硬塑管理入电缆沟，引出路基外进入观测房或观测箱内。

必要时在电缆沟旁作些标记，以防施工时截断电缆线。

（4）每一只孔压计埋设后，应及时采用接收仪器检查孔压计是否正常。

如发现异常应查明原因及时修正或补埋。

（5）埋设后，待钻孔完全填实和埋设时的超孔隙水压力消散时，才可测读孔压计的初始读数，一般需要3d～4d的稳定时间。

初读数
时需连续测读数目，直至读数稳定为止，以稳定的读数作为初始读数。

振弦式孔隙水压力计使用说明嘿，朋友们！今天咱们聊聊一个听起来有点高大上的玩意儿——振弦式孔隙水压力计。

这名字一听就觉得不简单，对吧？别担心，今天我会用简单易懂的语言把它的用法告诉你，保证你听了以后不会觉得头疼，反而会觉得特别有趣。

先来点背景知识，振弦式孔隙水压力计主要用来测量土壤中水的压力。

你想想，地面下有多少神秘的水，土壤又是怎么和水互动的，这可都是工程师们需要搞明白的事情。

尤其是建设大楼、桥梁、隧道的时候，这玩意儿可是非常关键。

它能告诉我们土壤的“脾气”，什么时候水位高、什么时候水压大，让我们可以做出明智的决策。

听起来是不是特别牛？好了，接下来咱们就来看看怎么使用它吧。

你得找一个适合安装的地方，这个地方可得注意，不然水压测不准可就麻烦了。

一般来说，深埋在土壤中是最合适的，记住，越深越好，不然土壤的“嘴”可会发出怪声哦！安装的时候，先把孔隙水压力计的底座稳稳地放在土壤里，确保它不会东摇西晃，这样才能精确测量。

听起来简单吧，但别小看这一步，稳固是关键！装好以后，就得把它的连接线接好。

这时候你可要小心点，别让线缠到一起，搞得一团糟。

连接线就像是一根神经，负责把土壤的“心声”传递给你。

接上之后，调试一下，看看有没有信号。

如果有，恭喜你，你成功了！不过，如果没有，那可得重新检查一遍，是不是哪个地方没弄对。

接下来就是最刺激的部分了，数据读取！打开显示器，看看这个小家伙给你反馈了啥。

有时候显示的数据就像是一个古怪的谜语，需要你慢慢解读。

别着急，数据通常会告诉你土壤中的水压力，有的地方压力高，有的地方压力低。

就像每个人的性格不同，土壤的“性格”也不一样。

在使用的过程中，有时候你可能会遇到些小问题。

比如说，有时候显示的数值忽高忽低，像是在跟你开玩笑。

这时候可别慌，先检查一下连接线有没有松动，或者底座是不是稳当。

多半是这些小毛病造成的。

工程界常说，细节决定成败，可见这句话真是一点都不假。

对了，记得定期校准哦！这就像给你的小车定期保养，保持它的最佳状态。

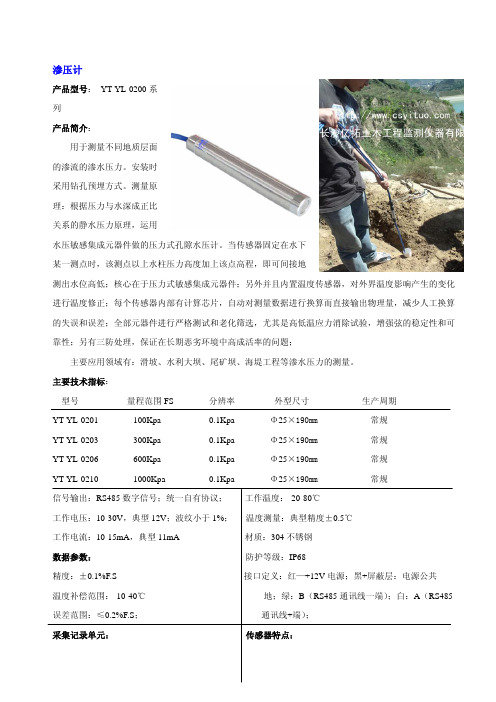

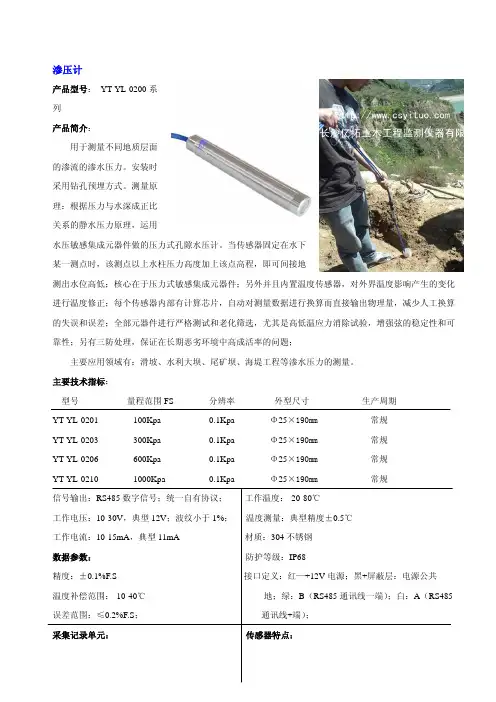

渗压计产品型号： YT-YL-0200系列产品简介：用于测量不同地质层面的渗流的渗水压力。

安装时采用钻孔预埋方式。

测量原理：根据压力与水深成正比关系的静水压力原理，运用水压敏感集成元器件做的压力式孔隙水压计。

当传感器固定在水下某一测点时，该测点以上水柱压力高度加上该点高程，即可间接地测出水位高低；核心在于压力式敏感集成元器件；另外并且内置温度传感器，对外界温度影响产生的变化进行温度修正；每个传感器内部有计算芯片，自动对测量数据进行换算而直接输出物理量，减少人工换算的失误和误差；全部元器件进行严格测试和老化筛选，尤其是高低温应力消除试验，增强弦的稳定性和可靠性；另有三防处理，保证在长期恶劣环境中高成活率的问题；主要应用领域有：滑坡、水利大坝、尾矿坝、海堤工程等渗水压力的测量。

主要技术指标：型号量程范围FS 分辨率外型尺寸生产周期YT-YL-0201 100Kpa 0.1Kpa Φ25×190mm 常规YT-YL-0203 300Kpa 0.1Kpa Φ25×190mm 常规YT-YL-0206 600Kpa 0.1Kpa Φ25×190mm 常规YT-YL-0210 1000Kpa 0.1Kpa Φ25×190mm 常规信号输出：RS485数字信号；统一自有协议；工作温度：-20-80℃工作电压：10-30V，典型12V；波纹小于1%；温度测量：典型精度±0.5℃工作电流：10-15mA，典型11mA 材质：304不锈钢数据参数：防护等级：IP68精度：±0.1%F.S 接口定义：红—+12V电源；黑+屏蔽层：电源公共温度补偿范围：-10-40℃地；绿：B（RS485通讯线一端）；白：A（RS485 误差范围：≤0.2%F.S；通讯线+端）；采集记录单元：传感器特点：人工读数方式：通用读数仪读数内置全球唯一出厂防伪编号，电子标签，可存储自动化数据采集：接入485数据自动化采集系统 1600条数据，自动温度补偿，直接输出物理量；配件型号配件明细用途说明YT-YL-0400 气压补偿计配合渗压计使用，消除大气压影响，提供产品测量精度；2×2×0.37 数据线 水工电缆线；四芯屏蔽双绞线；防水防潮；。

孔隙水压计水压力表安全操作及保养规程1. 引言孔隙水压计水压力表在地下水资源开发、土力学研究等领域具有重要的应用价值。

为了保证压力表的安全运行和延长使用寿命，正确的操作和定期的保养是至关重要的。

本文档将介绍孔隙水压计水压力表的安全操作和保养规程。

2. 水压力表安全操作规程2.1. 选择适当的水压力表在进行地下水资源开发或其他相关工程前，需要根据实际需求选择适当的水压力表。

考虑到测量范围、精度要求、工作环境等因素，选择合适的型号和规格的水压力表。

2.2. 安装前准备在安装水压力表前，需要做一些准备工作： - 清洁工作区域，确保没有杂物和污物； - 检查水压力表的外观，确保没有损坏； - 检查连接管路的密封性，确保无漏水情况。

2.3. 安装水压力表按照以下步骤安装水压力表： 1. 将水压力表放置在合适的位置，保持垂直； 2. 根据连接管路的要求，选择适当的接头和密封件，并进行连接； 3. 用扳手轻轻拧紧接头，确保密封性良好； 4. 检查连接处是否有漏水情况。

2.4. 水压力表操作注意事项在使用水压力表时，需要注意以下事项： - 避免超过水压力表的最大量程，以免损坏仪器； - 避免外力碰撞、振动和震动，以免影响测量结果； - 定期检查仪器的测量精度，如有需要进行校准； - 遵守操作规程，不可随意更改仪器设置。

2.5. 关闭和拆卸水压力表在结束使用水压力表或需要拆卸时，需要按照以下步骤操作： 1.关闭供水管路，停止水压力表的供水； 2. 使用扳手逆时针拧紧接头，拆卸连接管路； 3. 清洁水压力表及连接管路，并储存到干燥、清洁的地方。

3. 水压力表保养规程3.1. 定期清洁定期清洁水压力表是保持其正常运行的重要措施。

根据使用情况，建议每隔一段时间进行清洁，具体频率可根据实际情况而定。

3.2. 定期校准和维护定期校准和维护是保证水压力表准确度和稳定性的关键。

建议每隔一段时间进行校准和维护，并记录校准和维护的结果。

孔隙水压力计标定系数
孔隙水压力计是一种用于监测土壤含水量的仪器，它可以通过测量土壤中的孔隙水压力来判断土壤中的含水量。

标定系数是指将孔隙水压力计测量得到的数字转换为实际含水量的系数。

为了保证孔隙水压力计测量数据的准确性，需要进行标定系数的实验测量。

具体操作是将孔隙水压力计与含水率已知的土样放在同一环境中，同时记录下孔隙水压力计测得的数字，计算出标定系数。

这样就能够将孔隙水压力计测量得到的数字精准地转化为土壤含水量。

标定系数的准确性对于土地管理和农业生产至关重要，因为它能够帮助我们更好地了解土壤的水分含量，从而更好地控制灌溉和施肥，提高生产效率和质量。

振弦式孔隙水压计安全操作及保养规程振弦式孔隙水压计是一种用于测量土壤孔隙水压力的仪器，在进行实验操作和日常使用时需要注意安全操作和保养规程，以确保仪器的长期稳定运行和有效使用。

本文将分享振弦式孔隙水压计的安全操作和保养规程，供相关人员参考。

振弦式孔隙水压计安全操作规程一、仪器准备在使用振弦式孔隙水压计前，需要进行相关仪器准备工作，包括：•检查仪器是否完好，如有破损或故障需修理或更换。

•准备仪器所需要的配件和材料，如电源、信号线等。

•按照使用说明书的要求，将仪器结构组装好，检查安装是否牢固。

•对仪器进行基础校准，以保证测量准确性。

二、实验安全操作在振弦式孔隙水压计的实验操作中，需要注意以下安全操作规程，以确保操作者和仪器的安全：•操作者需要佩戴防护手套和防护眼镜，避免受到实验物料的伤害。

•操作过程中须遵守有关电气安全规约和电气法规。

•实验时需谨慎操作，如有仪器异常或故障应停止实验。

•不要将孔隙水压力检测仪放于强电场或磁场等干扰源附近工作。

•在不适当的温度下使用孔隙水压力检测仪可能会导致破坏或降低精度，因此在恰当的环境条件下使用孔隙水压力检测仪。

三、仪器使用后操作在使用振弦式孔隙水压计后，需要进行相关的仪器关闭和维护工作，包括：•按照说明书要求，将仪器进行关闭和拆卸。

•对仪器外壳进行清洗，保持清洁。

•将维护记录书上记录使用和维护情况。

振弦式孔隙水压计保养规程振弦式孔隙水压计的保养非常重要，可以有效延长其使用寿命和运行效率，以下是保养规程：一、保养前准备在进行振弦式孔隙水压计保养前，需要进行相关的准备工作，包括：•完全拆分出仪器内部设备，清洗橡胶防水件，必要时更换掉一切已经抵达质量年限的放大电路、振弦传感器、除震轴承等。

•将仪器的运行时间记录到维修保养手册上，以用于后期的维修保养活动，同时按照要求将单车的各组成部分拆开，并对手动和气动机构进行清洗或更换。

二、日常保养和维护振弦式孔隙水压计在日常的使用和维护中需要注意以下内容：•每年将孔隙水压力检测仪送回修理厂进行校正，并记录在维护手册中。

孔隙水压力计
孔隙水压力计是一种用于测量土壤或岩石中孔隙水的压力的仪器。

在土工工程
和地质灾害防治等领域中，孔隙水压力计扮演着重要的角色。

本文将介绍孔隙水压力计的原理、应用以及使用过程。

原理
孔隙水压力计基于帕斯卡定律，利用测量装置和传感器来测量土壤或岩石孔隙
水的压力。

在多孔介质中，孔隙水和孔隙气体受到土体压力的影响，通过测量孔隙水的压力可以了解土体中的水分含量和渗透性。

应用
孔隙水压力计广泛应用于地下水资源调查、土壤力学研究、岩石工程和地质灾
害监测中。

通过监测孔隙水压力的变化，可以及时判断地下水位变化、土壤液化、岩体破裂等情况，为工程设计和地质灾害防治提供重要依据。

使用过程
使用孔隙水压力计需要先将测量装置插入土体中，使传感器与孔隙水接触。

接
着通过数据采集设备或监测仪器记录孔隙水压力的变化情况。

根据实际需求，可以选择不同类型和规格的孔隙水压力计，以满足不同场合的要求。

通过以上介绍，我们对孔隙水压力计的原理、应用以及使用过程有了初步了解。

在实际工程中，合理使用孔隙水压力计可以有效地监测土壤或岩石中的水分状况，为工程安全和地质环境保护提供更有力的支持。

应变式孔隙水压力计说明书
1、产品特点及适用范围：
DMYB系列应变式孔隙水压力计可长期适用于模型实验用于模拟基坑开挖、隧道施工、挡土墙、冻土、路基、边坡、滑坡等模型试验中测量土体、泥浆、砂、岩石及模型桩等内部或周围的孔隙水压力（渗压），是了解被测结构物内部孔隙水压力变化量的有效监测设备。

产品具有高防水功能，适合各类模型试验，小体积传感器更加适合用于模型试验。

孔压计采用应变全桥电路，可准确的消除温度变化对传感器的影响。

2、规格及主要技术参数（不同尺寸价格不同）
3、传感器结构：
YB系列应变式孔隙水压力计由透水石部件、感应板、观测电缆、应变片等组成,量程根据客户需要进行定制，最小量程范围可定制0~10KPa（需加放大芯片），最大可定制10MPa量程，量程在在此范围内可根据客户要求定制，可满足不同客户的实验要求，小尺寸孔压特别适合模型实验用。

图1 孔隙水压力结构示意图
4、计算方法：
)(0F F K P i i -= (1)
式中：i P －土压力计所受到的实时压力值；
K －土压力计计标定系数。

0F —土压力计计零点输出应变值；
i F —对应于i P 的输出应变值。

图2孔压实物图
5、接线方式：
红色线：E+ ----接全桥的正激励
黑色线：E- ----接全桥的负激励
黄色线：S+ ----接全桥的信号正输出端白色线：S- ----接全桥的信号负输出端。

孔隙水压计孔隙水压计是一种用于测量土壤或岩石中孔隙水压力的仪器。

在土木工程、水文学、地理学和环境科学研究中广泛应用。

原理孔隙水压计是利用压电效应或张力式测量原理来测定孔隙水压力的。

压电式孔隙水压计由压电晶体、隔离膜和电极组成。

当加压水通过隔离膜进入晶体的孔洞中时，晶体受到应力，产生电势信号。

随着孔隙水压力的增加，晶体产生的电势信号也随之增加。

张力式孔隙水压计则利用一定长度的纤维或细管，形成一个张力尺，随着孔隙水压力的变化，张力尺的长度也会发生变化，通过测量张力尺长度的变化，可以得到孔隙水压力的值。

应用孔隙水压计可广泛应用于以下领域：•岩土工程：用于测定土壤或岩石的孔隙水压力，以便评估地质灾害的风险和边坡稳定性等工程问题。

•水文学：用于测量土壤或河流中的水位和水压力，以提高水文模型的精度和准确性。

•地球物理学：用于研究岩石和土壤的物理性质和水文地质现象，如地下水的流动和地震的发生。

•环境科学：用于评估环境污染和管理水资源，如监测地下水质量和污染来源等问题。

使用注意事项在使用孔隙水压计时，需要注意以下几点：1.测量前需进行校准：根据厂家提供的说明书进行仪器校准，以确保测量结果的准确性。

2.选择合适的位置：根据需要测量的参数，在测量前选择合适的位置。

如需要测量地下水位，则需选择水流动方向与测量点距离合适的位置。

3.安装仪器：正确安装仪器，并确保与被测介质间的接触良好，以避免误差和数据不准确。

4.保持稳定：在测量过程中需保持仪器稳定，避免仪器受到震动或其他外界影响。

5.处理数据：测量后需及时处理数据，以得到需要的结果和结论。

总结孔隙水压计是一种重要的测量土壤或岩石中孔隙水压力的仪器，在工程、水文学、地理学和环境科学研究中有着广泛的应用。

使用时需要注意校准、安装和稳定性等问题，以确保测量结果的准确性。

孔隙水压力测试规程 cecs孔隙水压力测试规程（CECS）是用于测试土壤孔隙中的水压力的一种标准规程。

本文将详细介绍CECS规程的相关内容。

一、引言1.1目的CECS规程的目的是为了确定土壤孔隙中的水压力，以便评估土壤的渗透性和稳定性。

1.2适用范围CECS规程适用于各类土壤，包括粘土、砂土、黏土等，以及不同的土层结构和地质条件。

二、设备和试验方法2.1设备2.1.1孔隙水压力计：应选择符合CECS规程要求的孔隙水压力计进行测试。

孔隙水压力计应具备稳定性和精确度，且能满足所需的压力范围。

2.1.2采样工具：应选择适合土壤类型的采样工具，如土壤钻机、钢管等。

2.2试验方法2.2.1采样：根据需要，选择合适数量的采样点进行采样。

采样点应避免水平差异，以及地下水位和地下水压力的影响。

2.2.2安装孔隙水压力计：在采样点处钻取孔洞，在孔洞内安装孔隙水压力计，并保证与土壤接触紧密，以避免漏水情况的发生。

2.2.3水压力测试：记录孔隙水压力计的读数，并根据CECS规程的要求进行测试。

测试期间，应保持孔隙水压力计的稳定性，以确保其准确度。

三、数据记录和处理3.1数据记录对于每一个测试点，应记录孔隙水压力计的读数和测试时间。

同时，还应记录土壤的类型、孔隙水压力计的型号和规格等相关信息。

3.2数据处理根据CECS规程的要求，对测试数据进行处理。

包括计算孔隙水压力的平均值、标准差等统计指标，并绘制相关的压力-时间曲线和压力-深度曲线。

四、结果分析和评价4.1结果分析根据测试结果，分析土壤的渗透性和稳定性。

通过比较不同测试点的孔隙水压力，可以评估土壤的剪切强度和变形性质。

4.2评价根据测试结果，评价土壤的适用性和工程性质。

对于土壤渗透性较好的区域，可以考虑进行地下水利用或土壤改良；对于土壤渗透性差的区域，应采取相应的加固措施。

五、安全注意事项在进行孔隙水压力测试时，应注意以下安全事项：5.1操作人员应佩戴符合安全要求的个人防护装备，如手套、护目镜等。

VWP型振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。

振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用，渗压计为全不锈钢结构，24×120mm的灵巧体积，可方便放置在需要测量的狭小部位。

振弦式渗压计具有智能识别功能。

渗压计主要技术参数
渗压计及配套设备图片
渗压计(智能)
水位计(智能)读数仪(智能)观测电缆防水接头
水位尺(智能)MCU自动测量单元
南京葛南实业有限公司是专业从事安全监测仪器及其自动化数据采集设备研发、生产、销售、服务的高科技企业。

公司产品广泛应用于水利水电、铁路桥梁、矿山隧道、海洋边坡、基坑建筑等工程领域，其中智能振弦式传感器技术水准国内领先，是业界智能传感器技术的领跑者。

振弦测量模块 单点采集模块。

孔隙水压力观测方法嘿，咱今儿就来唠唠这孔隙水压力和它的观测方法。

你说这孔隙水压力啊，就好像是大地身体里的一种神秘力量。

它在土壤啊、岩石啊这些里面藏着，有时候能搞出不少动静呢！那怎么才能知道它在捣什么鬼呢？这就得靠观测方法啦！咱先说这传感器法吧。

就好比是给大地装了个小眼睛，能实时盯着孔隙水压力的变化。

把这些小小的传感器插进土里，它们就能兢兢业业地工作，把压力的情况一五一十地告诉咱。

这就像你有个特别靠谱的小伙伴，啥事儿都给你打探得明明白白的。

还有那水压计法，这就像是个精确的测量仪，能准确地量出孔隙水压力的大小。

它就那么稳稳地待在那儿，仔细地感受着每一丝压力的变化。

你想想，是不是有点像个厉害的侦探，不放过任何一个小细节呀！再来说说这渗压计法。

它就像是个聪明的小精灵，专门对付孔隙水压力这种调皮的家伙。

渗压计能深入到土壤的深处，不管压力藏得多深，都能给它揪出来。

这可真是厉害得很呐！那这些观测方法有啥用呢？哎呀，用处可大啦！就好比你要建个大房子，要是不了解这孔隙水压力，万一它哪天闹脾气，房子不就危险啦？或者修条大马路，要是没搞清楚它，说不定路没多久就出问题咯！所以说，这些观测方法就像是给我们的工程上了一道保险，让我们心里踏实。

你说要是没有这些观测方法，那得多可怕呀！就好像在黑夜里走路没有手电筒一样，心里没底呀！咱得感谢那些发明这些方法的科学家们，是他们让我们能更好地了解大地的秘密。

而且啊，这些观测方法还在不断发展和进步呢！就像我们人一样，要不断学习和成长。

以后说不定会有更厉害、更精确的方法出现，那时候我们就能更清楚地了解这神秘的孔隙水压力啦！总之，这孔隙水压力的观测方法可真是个宝啊！咱可得好好珍惜和利用它们，让我们的生活和工程都能稳稳当当的。

咋样，现在你对这些观测方法是不是有了更深的认识啦？。
