HC-3200系列振弦式孔隙水压力计(渗压计)说明书

欧美大地欧美大地欧美大地1我们无所不能用户指南振弦式渗压计 PW 系列本手册翻译由欧美大地仪器设备中国有限公司提供，欧美大地版权所有。

欧美大地欧美大地欧美大地2目录1 产品............................................................................................................................................................3 1.1 仪器制造 .........................................................................................................................3 1.1.1 PWS and PWC ...........................................................................................................................4 1.1.2 PWP ..............................................................................................................................................4 1.1.3 PWF ..............................................................................................................................................4 1.2 振弦原理 ............................................................................................................5 1.3 率定 ..........................................................................................................................................5 1.4 技术规格. (6)2 读数与分析 ..............................................................................................................7 2.1 验货读数............................................................................7 2.2 初始读数 ........................................................................................7 2.3 现场功能检测 ......................................................................................8 2.4 压力公式 (W I T H T H E M B-6T /6T L R EA D O U T ) .................................................9 2.5 压力公式（多项式）(W ITH THE MB-6T/6TLREADOUT)..................................... 11 3 安装......................................................................................................................................12 3.1 过滤器饱和 .......................................................................................................................... 12 3.1.1 低压烧结不锈钢过滤器s......................................................................................12 3.1.2 高压陶瓷过滤器s..............................................................................................................121 3.2在土体里安装....................................................................................................................... 12 3.2.1 紧密的粘土.....................................................................................................................................12 3.2.2 粒状材料...............................................................................................................................12 3.3在钻孔里安装 ...................................................................................................... 13 3.4安装在软基里................................................................................. 14 3.5 电缆标签.................................................................................................................. 15 3.6 电缆铺设................................................................................................................................. 15 3.6.1 从垂直孔到水平沟槽的过渡.................................................................15 3.6.2 水平电缆铺设...........................................................................................................................15 3.7 雷击保护.................................................................................................................. 15 4 综合........................................................................................................................................16 4.1 电缆路线安排..................................................................................................................................... 16 4.2 转换表 (温度 V S 电阻 )....................................................................... 18 4.3 转换因子 ..................................................................................................................... 20 4.4 参考.. (21)欧美大地欧美大地欧美大地31 产品PW 型渗压计是适合于长期监测水位和钻孔水压力的一种稳定性好、精度高的传感器，输出为频率信号 ，与电缆电阻和接点电阻无关，信号适宜于远距离传输。

振弦式孔隙水压力计使用说明嘿，朋友们！今天咱们聊聊一个听起来有点高大上的玩意儿——振弦式孔隙水压力计。

这名字一听就觉得不简单，对吧？别担心，今天我会用简单易懂的语言把它的用法告诉你，保证你听了以后不会觉得头疼，反而会觉得特别有趣。

先来点背景知识，振弦式孔隙水压力计主要用来测量土壤中水的压力。

你想想，地面下有多少神秘的水，土壤又是怎么和水互动的，这可都是工程师们需要搞明白的事情。

尤其是建设大楼、桥梁、隧道的时候，这玩意儿可是非常关键。

它能告诉我们土壤的“脾气”，什么时候水位高、什么时候水压大，让我们可以做出明智的决策。

听起来是不是特别牛？好了，接下来咱们就来看看怎么使用它吧。

你得找一个适合安装的地方，这个地方可得注意，不然水压测不准可就麻烦了。

一般来说，深埋在土壤中是最合适的，记住，越深越好，不然土壤的“嘴”可会发出怪声哦！安装的时候，先把孔隙水压力计的底座稳稳地放在土壤里，确保它不会东摇西晃，这样才能精确测量。

听起来简单吧，但别小看这一步，稳固是关键！装好以后，就得把它的连接线接好。

这时候你可要小心点，别让线缠到一起，搞得一团糟。

连接线就像是一根神经，负责把土壤的“心声”传递给你。

接上之后，调试一下，看看有没有信号。

如果有，恭喜你，你成功了！不过，如果没有，那可得重新检查一遍，是不是哪个地方没弄对。

接下来就是最刺激的部分了，数据读取！打开显示器，看看这个小家伙给你反馈了啥。

有时候显示的数据就像是一个古怪的谜语，需要你慢慢解读。

别着急，数据通常会告诉你土壤中的水压力，有的地方压力高，有的地方压力低。

就像每个人的性格不同，土壤的“性格”也不一样。

在使用的过程中，有时候你可能会遇到些小问题。

比如说，有时候显示的数值忽高忽低，像是在跟你开玩笑。

这时候可别慌，先检查一下连接线有没有松动，或者底座是不是稳当。

多半是这些小毛病造成的。

工程界常说，细节决定成败，可见这句话真是一点都不假。

对了，记得定期校准哦！这就像给你的小车定期保养，保持它的最佳状态。

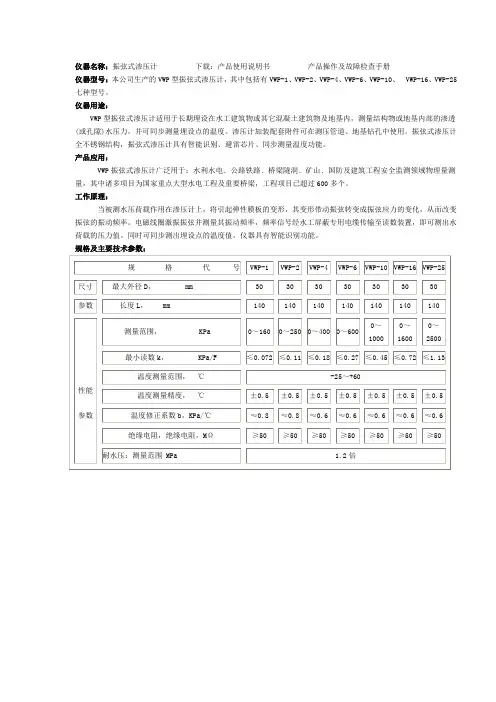

仪器名称：振弦式渗压计下载：产品使用说明书产品操作及故障检查手册仪器型号：本公司生产的VWP型振弦式渗压计，其中包括有VWP-1、VWP-2、VWP-4、VWP-6、VWP-10、 VWP-16、VWP-25七种型号。

仪器用途：VWP型振弦式渗压计适用于长期埋设在水工建筑物或其它混凝土建筑物及地基内，测量结构物或地基内部的渗透(或孔隙)水压力，并可同步测量埋设点的温度。

渗压计加装配套附件可在测压管道、地基钻孔中使用。

振弦式渗压计全不锈钢结构，振弦式渗压计具有智能识别、避雷芯片、同步测量温度功能。

产品应用：VWP振弦式渗压计广泛用于：水利水电﹑公路铁路﹑桥梁隧洞﹑矿山﹑国防及建筑工程安全监测领域物理量测量，其中诸多项目为国家重点大型水电工程及重要桥梁，工程项目已超过600多个。

工作原理：当被测水压荷载作用在渗压计上，将引起弹性膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。

电磁线圈激振振弦并测量其振动频率，频率信号经水工屏蔽专用电缆传输至读数装置，即可测出水荷载的压力值。

同时可同步测出埋设点的温度值。

仪器具有智能识别功能。

规格及主要技术参数：计算方法：当渗压计受到渗透(孔隙)水压力和温度的双重作用时，渗压计的一般计算公式为：Pm = k△F + b△T = k (F0 - F) + b (T - T0)+Q式中： Pm —被测渗透(孔隙)水压力量，单位为KPa；K —渗压计的测量灵敏度，单位为KPa/F；△F—渗压计基准值相对于实时测量值的变化量，单位为F；b —渗压计的温度修正系数，单位为KPa /℃；△T—温度实时测量值相对于基准值的变化量，单位为℃；F0—渗压计的测量基准值，单位为F；F —渗压计的实时测量值，单位为F； T —温度的实时测量值，单位为℃； T0—温度的测量基准值，单位为℃；Q —若大气压力有较大变化时，应予以修正。

注意事项：渗压计安装定位后应及时测量仪器的基准值，渗压计测量并计算出的水压力量是一个相对基准值的变化量，所以基准值取的准确与否，将直接影响到测值的准确性。

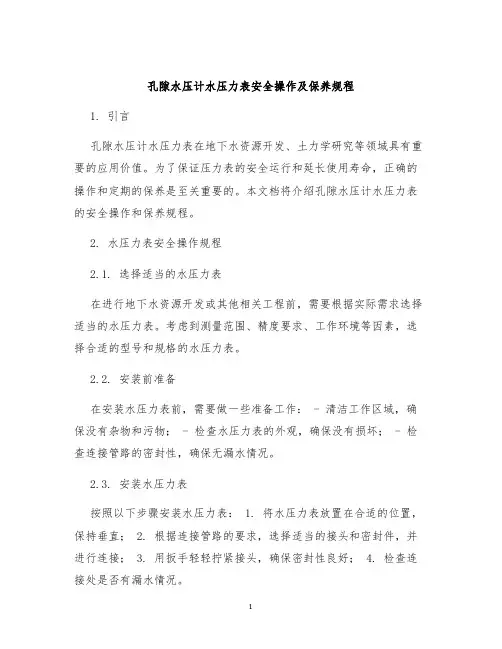

孔隙水压计水压力表安全操作及保养规程1. 引言孔隙水压计水压力表在地下水资源开发、土力学研究等领域具有重要的应用价值。

为了保证压力表的安全运行和延长使用寿命，正确的操作和定期的保养是至关重要的。

本文档将介绍孔隙水压计水压力表的安全操作和保养规程。

2. 水压力表安全操作规程2.1. 选择适当的水压力表在进行地下水资源开发或其他相关工程前，需要根据实际需求选择适当的水压力表。

考虑到测量范围、精度要求、工作环境等因素，选择合适的型号和规格的水压力表。

2.2. 安装前准备在安装水压力表前，需要做一些准备工作： - 清洁工作区域，确保没有杂物和污物； - 检查水压力表的外观，确保没有损坏； - 检查连接管路的密封性，确保无漏水情况。

2.3. 安装水压力表按照以下步骤安装水压力表： 1. 将水压力表放置在合适的位置，保持垂直； 2. 根据连接管路的要求，选择适当的接头和密封件，并进行连接； 3. 用扳手轻轻拧紧接头，确保密封性良好； 4. 检查连接处是否有漏水情况。

2.4. 水压力表操作注意事项在使用水压力表时，需要注意以下事项： - 避免超过水压力表的最大量程，以免损坏仪器； - 避免外力碰撞、振动和震动，以免影响测量结果； - 定期检查仪器的测量精度，如有需要进行校准； - 遵守操作规程，不可随意更改仪器设置。

2.5. 关闭和拆卸水压力表在结束使用水压力表或需要拆卸时，需要按照以下步骤操作： 1.关闭供水管路，停止水压力表的供水； 2. 使用扳手逆时针拧紧接头，拆卸连接管路； 3. 清洁水压力表及连接管路，并储存到干燥、清洁的地方。

3. 水压力表保养规程3.1. 定期清洁定期清洁水压力表是保持其正常运行的重要措施。

根据使用情况，建议每隔一段时间进行清洁，具体频率可根据实际情况而定。

3.2. 定期校准和维护定期校准和维护是保证水压力表准确度和稳定性的关键。

建议每隔一段时间进行校准和维护，并记录校准和维护的结果。

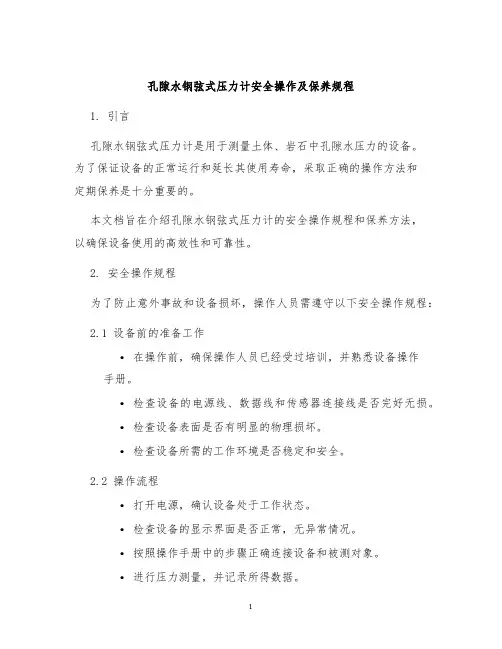

孔隙水钢弦式压力计安全操作及保养规程1. 引言孔隙水钢弦式压力计是用于测量土体、岩石中孔隙水压力的设备。

为了保证设备的正常运行和延长其使用寿命，采取正确的操作方法和定期保养是十分重要的。

本文档旨在介绍孔隙水钢弦式压力计的安全操作规程和保养方法，以确保设备使用的高效性和可靠性。

2. 安全操作规程为了防止意外事故和设备损坏，操作人员需遵守以下安全操作规程：2.1 设备前的准备工作•在操作前，确保操作人员已经受过培训，并熟悉设备操作手册。

•检查设备的电源线、数据线和传感器连接线是否完好无损。

•检查设备表面是否有明显的物理损坏。

•检查设备所需的工作环境是否稳定和安全。

2.2 操作流程•打开电源，确认设备处于工作状态。

•检查设备的显示界面是否正常，无异常情况。

•按照操作手册中的步骤正确连接设备和被测对象。

•进行压力测量，并记录所得数据。

•测量结束后，关闭电源，断开设备连接，并妥善存放设备。

2.3 注意事项•在操作过程中，严禁用力过猛或撞击设备。

•切勿将设备暴露在过高或过低的环境温度下。

•避免设备接触水、油等液体，以免损坏设备。

•操作人员需保持清洁的工作环境，确保设备不受异物污染。

3. 保养规程为了保障设备的性能和可靠性，定期的保养是十分必要的：3.1 日常保养•将设备放置在干燥、通风的环境中。

•定期检查电源线、数据线和传感器连接线是否有磨损或老化现象，如有问题及时更换。

•轻柔地擦拭设备表面，确保清洁和防止积尘。

3.2 预防性维护•定期校准设备，确保测量结果的准确性。

•检查设备内部状态，包括传感器、电路板等是否有问题。

•注意设备的使用寿命，根据设备使用时间或者测量次数进行更换或维护。

4. 总结本文档介绍了孔隙水钢弦式压力计的安全操作规程和保养方法。

操作人员在使用设备前需进行准备工作，并按照操作流程进行操作。

注意事项的遵守可以避免意外事故和设备损坏。

定期的保养可以保证设备的正常运行和延长使用寿命。

使用者在使用时需严格按照本文档中的规定进行操作，并及时进行必要的维护和保养，以确保设备的高效性和可靠性。

孔隙水压力计渗压计安全操作及保养规程1. 引言孔隙水压力计渗压计是地质工程中常用的测量仪器，用于测量土壤或岩石中的孔隙水压力及渗透压力。

本文档旨在介绍孔隙水压力计渗压计的安全操作方法和保养规程，以确保仪器的正常使用和延长使用寿命。

2. 安全操作规程以下是使用孔隙水压力计渗压计时需要遵守的安全操作规程：2.1 仪器检查在使用孔隙水压力计渗压计之前，应进行仪器检查，包括检查传感器、电源、连接线等是否完好。

如发现任何损坏或异常情况，应停止使用并及时联系维修人员。

2.2 操作环境在使用孔隙水压力计渗压计时，需要选择合适的操作环境。

避免在恶劣的气候条件下使用，如大风、雷雨等天气。

保持操作环境干燥、安静，确保仪器的精确度和稳定性。

2.3 操作步骤使用孔隙水压力计渗压计时，应按照以下步骤进行操作：1.将仪器连接到电源，并确保电源正常接通。

2.将传感器正确安装到测量点，并确保连接牢固。

3.打开仪器，按照仪器说明书进行参数设置。

4.开始测量孔隙水压力或渗透压力，并记录数据。

5.测量结束后，按照仪器说明书正确关闭仪器并断开电源。

2.4 个人防护在使用孔隙水压力计渗压计时，需要注意个人防护。

应穿戴合适的工作服，戴上安全帽和防护眼镜，以防意外伤害。

2.5 仪器存放不使用孔隙水压力计渗压计时，应将其存放在干燥、通风、无尘的地方，避免阳光直射和高温环境。

定期对仪器进行防尘、防潮处理，确保仪器的正常使用。

3. 保养规程为确保孔隙水压力计渗压计的正常运行和延长使用寿命，需要进行定期的保养和维护。

以下是一些保养规程的建议：3.1 清洁仪器定期清洁孔隙水压力计渗压计的外壳和传感器，可使用干净、柔软的布进行擦拭。

注意不要使用化学溶剂或湿布清洁仪器，以免损坏仪器部件。

3.2 校准仪器定期对孔隙水压力计渗压计进行校准，确保测量结果的准确性。

校准应由专业人员进行，并记录校准结果。

3.3 维修与更换如发现孔隙水压力计渗压计存在故障或损坏，应立即停止使用并联系维修人员进行检修。

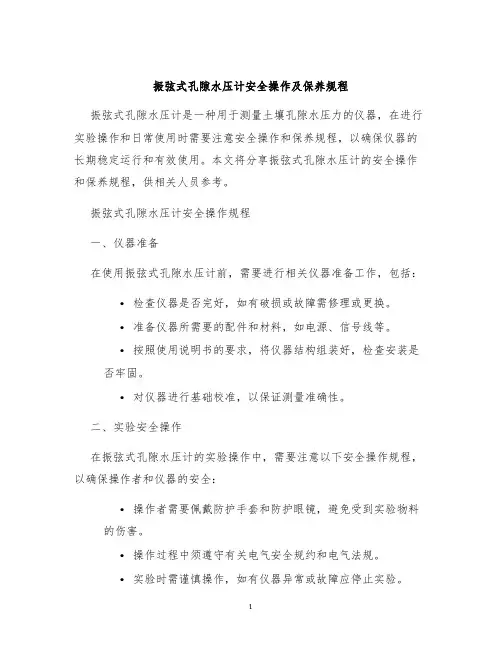

振弦式孔隙水压计安全操作及保养规程振弦式孔隙水压计是一种用于测量土壤孔隙水压力的仪器，在进行实验操作和日常使用时需要注意安全操作和保养规程，以确保仪器的长期稳定运行和有效使用。

本文将分享振弦式孔隙水压计的安全操作和保养规程，供相关人员参考。

振弦式孔隙水压计安全操作规程一、仪器准备在使用振弦式孔隙水压计前，需要进行相关仪器准备工作，包括：•检查仪器是否完好，如有破损或故障需修理或更换。

•准备仪器所需要的配件和材料，如电源、信号线等。

•按照使用说明书的要求，将仪器结构组装好，检查安装是否牢固。

•对仪器进行基础校准，以保证测量准确性。

二、实验安全操作在振弦式孔隙水压计的实验操作中，需要注意以下安全操作规程，以确保操作者和仪器的安全：•操作者需要佩戴防护手套和防护眼镜，避免受到实验物料的伤害。

•操作过程中须遵守有关电气安全规约和电气法规。

•实验时需谨慎操作，如有仪器异常或故障应停止实验。

•不要将孔隙水压力检测仪放于强电场或磁场等干扰源附近工作。

•在不适当的温度下使用孔隙水压力检测仪可能会导致破坏或降低精度，因此在恰当的环境条件下使用孔隙水压力检测仪。

三、仪器使用后操作在使用振弦式孔隙水压计后，需要进行相关的仪器关闭和维护工作，包括：•按照说明书要求，将仪器进行关闭和拆卸。

•对仪器外壳进行清洗，保持清洁。

•将维护记录书上记录使用和维护情况。

振弦式孔隙水压计保养规程振弦式孔隙水压计的保养非常重要，可以有效延长其使用寿命和运行效率，以下是保养规程：一、保养前准备在进行振弦式孔隙水压计保养前，需要进行相关的准备工作，包括：•完全拆分出仪器内部设备，清洗橡胶防水件，必要时更换掉一切已经抵达质量年限的放大电路、振弦传感器、除震轴承等。

•将仪器的运行时间记录到维修保养手册上，以用于后期的维修保养活动，同时按照要求将单车的各组成部分拆开，并对手动和气动机构进行清洗或更换。

二、日常保养和维护振弦式孔隙水压计在日常的使用和维护中需要注意以下内容：•每年将孔隙水压力检测仪送回修理厂进行校正，并记录在维护手册中。

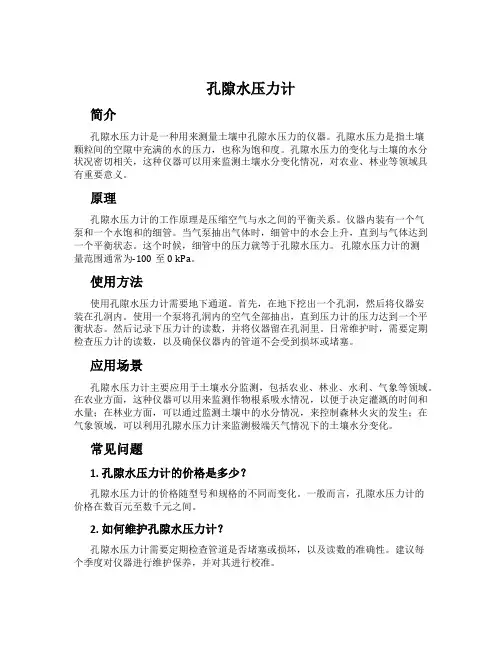

孔隙水压力计简介孔隙水压力计是一种用来测量土壤中孔隙水压力的仪器。

孔隙水压力是指土壤颗粒间的空隙中充满的水的压力，也称为饱和度。

孔隙水压力的变化与土壤的水分状况密切相关，这种仪器可以用来监测土壤水分变化情况，对农业、林业等领域具有重要意义。

原理孔隙水压力计的工作原理是压缩空气与水之间的平衡关系。

仪器内装有一个气泵和一个水饱和的细管。

当气泵抽出气体时，细管中的水会上升，直到与气体达到一个平衡状态。

这个时候，细管中的压力就等于孔隙水压力。

孔隙水压力计的测量范围通常为-100至0 kPa。

使用方法使用孔隙水压力计需要地下通道。

首先，在地下挖出一个孔洞，然后将仪器安装在孔洞内。

使用一个泵将孔洞内的空气全部抽出，直到压力计的压力达到一个平衡状态。

然后记录下压力计的读数，并将仪器留在孔洞里。

日常维护时，需要定期检查压力计的读数，以及确保仪器内的管道不会受到损坏或堵塞。

应用场景孔隙水压力计主要应用于土壤水分监测，包括农业、林业、水利、气象等领域。

在农业方面，这种仪器可以用来监测作物根系吸水情况，以便于决定灌溉的时间和水量；在林业方面，可以通过监测土壤中的水分情况，来控制森林火灾的发生；在气象领域，可以利用孔隙水压力计来监测极端天气情况下的土壤水分变化。

常见问题1. 孔隙水压力计的价格是多少？孔隙水压力计的价格随型号和规格的不同而变化。

一般而言，孔隙水压力计的价格在数百元至数千元之间。

2. 如何维护孔隙水压力计？孔隙水压力计需要定期检查管道是否堵塞或损坏，以及读数的准确性。

建议每个季度对仪器进行维护保养，并对其进行校准。

3. 孔隙水压力计测量范围是多少？孔隙水压力计的测量范围一般为-100至0 kPa。

对于需要较大测量范围的场合，可以选择其他类型的土壤水分监测仪器。

结论孔隙水压力计是一种用于测量土壤中孔隙水压力的仪器，主要应用于农业、林业、气象等领域的土壤水分监测。

使用孔隙水压力计需要地下通道，需要定期检查管道是否损坏或堵塞，并进行校准。

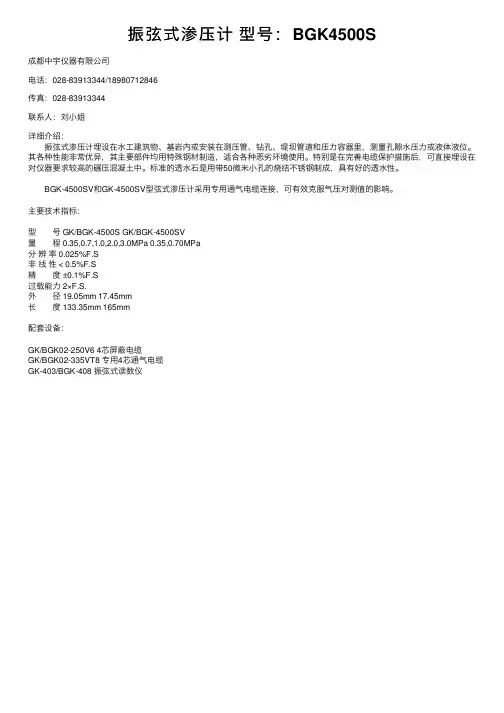

振弦式渗压计型号：BGK4500S
成都中宇仪器有限公司
电话：028-********/189********
传真：028-********
联系⼈：刘⼩姐
详细介绍：
振弦式渗压计埋设在⽔⼯建筑物、基岩内或安装在测压管、钻孔、堤坝管道和压⼒容器⾥，测量孔隙⽔压⼒或液体液位。

其各种性能⾮常优异，其主要部件均⽤特殊钢材制造，适合各种恶劣环境使⽤。

特别是在完善电缆保护措施后，可直接埋设在对仪器要求较⾼的碾压混凝⼟中。

标准的透⽔⽯是⽤带50微⽶⼩孔的烧结不锈钢制成，具有好的透⽔性。

BGK-4500SV和GK-4500SV型弦式渗压计采⽤专⽤通⽓电缆连接，可有效克服⽓压对测值的影响。

主要技术指标：
型 号 GK/BGK-4500S GK/BGK-4500SV
量 程 0.35,0.7,1.0,2.0,3.0MPa 0.35,0.70MPa
分辨率 0.025%F.S
⾮线性 < 0.5%F.S
精 度 ±0.1%F.S
过载能⼒ 2×F.S.
外 径 19.05mm 17.45mm
长 度 133.35mm 165mm
配套设备：
GK/BGK02-250V6 4芯屏蔽电缆
GK/BGK02-335VT8 专⽤4芯通⽓电缆
GK-403/BGK-408 振弦式读数仪。

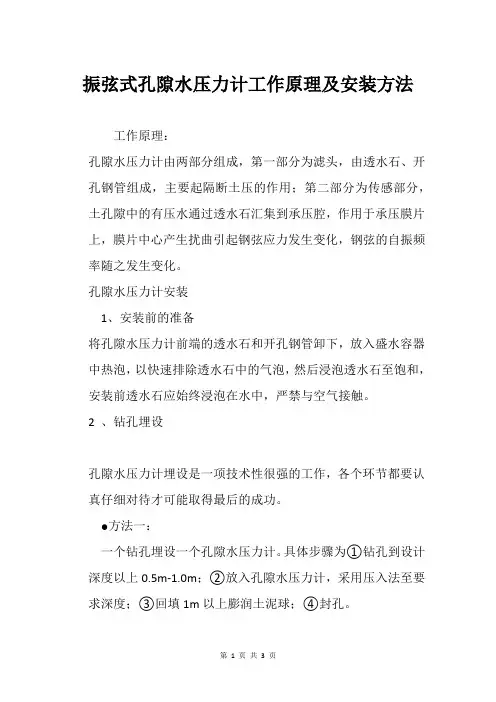

振弦式孔隙水压力计工作原理及安装方法工作原理：孔隙水压力计由两部分组成，第一部分为滤头，由透水石、开孔钢管组成，主要起隔断土压的作用；第二部分为传感部分，土孔隙中的有压水通过透水石汇集到承压腔，作用于承压膜片上，膜片中心产生扰曲引起钢弦应力发生变化，钢弦的自振频率随之发生变化。

孔隙水压力计安装1、安装前的准备将孔隙水压力计前端的透水石和开孔钢管卸下，放入盛水容器中热泡，以快速排除透水石中的气泡，然后浸泡透水石至饱和，安装前透水石应始终浸泡在水中，严禁与空气接触。

2 、钻孔埋设孔隙水压力计埋设是一项技术性很强的工作，各个环节都要认真仔细对待才可能取得最后的成功。

●方法一：一个钻孔埋设一个孔隙水压力计。

具体步骤为①钻孔到设计深度以上0.5m-1.0m；②放入孔隙水压力计，采用压入法至要求深度；③回填1m以上膨润土泥球；④封孔。

●方法二：一孔内埋设多个孔隙水压力计时，压力计间隔不应小于1m，并作好各元件间的封闭隔离措施。

埋设顺序为①钻孔到设计深度；②放入第一个孔隙水压力计，观测段内应回填透水填料，再用膨润土球隔离；③回填膨润土泥球至第二个孔隙水压力计位置以上0.5m；④放入第二个孔隙水压力计至要求深度，回填透水填料；⑤回填膨润土泥球&hellip;，以此反复，直到最后一个；⑥回填封孔。

优缺点比较：方法一：该方法的优点是埋设质量容易控制，缺点是钻孔数量多，比较适合于能提供监测场地或对监测点平面要求不高的工程。

方法二：此种方法的优点是钻孔数量少，比较适合于提供监测场地不大的工程，缺点是孔隙水压力计之间封孔难度很大，封孔质量直接影响孔隙水压力计埋设质量，成为孔隙水压力计埋设好坏的关键工序，封孔材料一般采用膨润土泥球。

注意事项（1）孔隙水压力计应按测试量程选择，上限可取静水压力与超孔隙水压力之和的1.2倍。

（2）采用钻孔法施工时，原则上不得采用泥浆护壁工艺成孔。

如因地质条件差不得不采用泥浆护壁时，在钻孔完成之后，需要清孔至泥浆全部清洗为止。

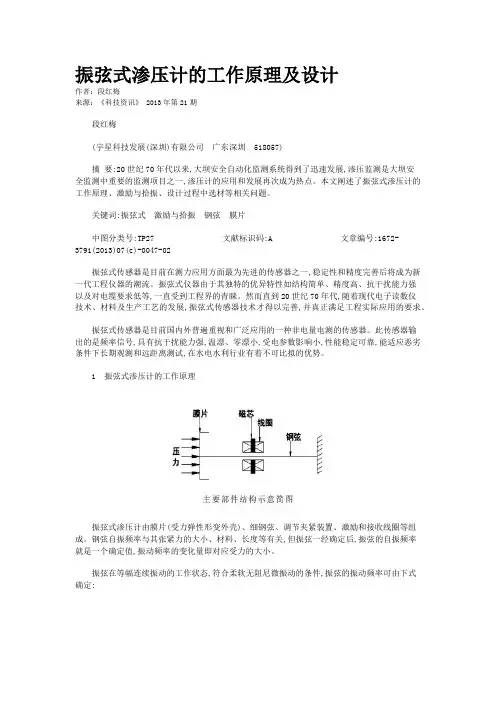

振弦式渗压计的工作原理及设计作者：段红梅来源：《科技资讯》 2013年第21期段红梅(宇星科技发展(深圳)有限公司广东深圳 518057)摘要:20世纪70年代以来,大坝安全自动化监测系统得到了迅速发展,渗压监测是大坝安全监测中重要的监测项目之一,渗压计的应用和发展再次成为热点。

本文阐述了振弦式渗压计的工作原理、激励与拾振、设计过程中选材等相关问题。

关键词:振弦式激励与拾振钢弦膜片中图分类号:TP27 文献标识码:A 文章编号:1672-3791(2013)07(c)-0047-02振弦式传感器是目前在测力应用方面最为先进的传感器之一,稳定性和精度完善后将成为新一代工程仪器的潮流。

振弦式仪器由于其独特的优异特性如结构简单、精度高、抗干扰能力强以及对电缆要求低等,一直受到工程界的青睐。

然而直到20世纪70年代,随着现代电子读数仪技术、材料及生产工艺的发展,振弦式传感器技术才得以完善,并真正满足工程实际应用的要求。

振弦式传感器是目前国内外普遍重视和广泛应用的一种非电量电测的传感器。

此传感器输出的是频率信号,具有抗干扰能力强,温漂、零漂小,受电参数影响小,性能稳定可靠,能适应恶劣条件下长期观测和远距离测试,在水电水利行业有着不可比拟的优势。

1 振弦式渗压计的工作原理振弦式渗压计由膜片(受力弹性形变外壳)、细钢弦、调节夹紧装置、激励和接收线圈等组成。

钢弦自振频率与其张紧力的大小、材料、长度等有关,但振弦一经确定后,振弦的自振频率就是一个确定值,振动频率的变化量即对应受力的大小。

振弦在等幅连续振动的工作状态,符合柔软无阻尼微振动的条件,振弦的振动频率可由下式确定:式中:为初始频率;L为钢弦的有效长度;ρ为钢弦材料密度;为钢弦上的初始应力。

依据上式,钢弦的质量m、长度L、截面积S、弹性模量E可视为常数,密度ρ和初始应力就是确定值或可测量值,因此,钢弦的应力与输出频率建立了相应的关系。

当外界渗压力未施加时,钢弦在初始应力下作稳幅振动,输出初频;当施加压力时,则膜片发生相应的变形,使钢弦的应力改变,这时初频也随之变化为f。

江西飞尚科技有限公司振弦式渗压计安装指导说明江西飞尚科技有限公司系统集成部1 产品介绍FS-KY系列振弦式渗压计（如图1所示）又叫孔隙水压力计，主要用于边坡、堤坝、尾矿库等结构物内孔隙水压力或浸润线的长期自动化监测。

FS-KY系列振弦式渗压计直接输出频率信号，具有抗干扰能力强、受电参数影响小、零点漂移小、受温度影响小、性能稳定可靠等特点。

图1 振弦式渗压计2产品原理（1）工作原理：FS-KY系列振弦式渗压计主要由透水石、承压膜、钢弦、紧固夹头以及线圈组成（如图2），其中承压膜与钢弦相连，钢弦上被预加一定张力固定于传感器内。

根据经典弦原理，钢弦在弦长及受力一定情况下，其固有频率是固定的。

当弦长一定时，钢弦固有频率的平方只同弦的张力成正比关系。

当外界水压通过透水石作用于渗压计承压膜上使其发生微小变形，从而导致与承压膜相连接的钢弦张力发生变化，其固有频率亦随之改变。

钢弦固有频率的平方与膜片上水压力成正比关系，通过测量钢弦频率的变化，即可得知被测孔隙水压大小。

图2 振弦式渗压计内部结构图（2）数据采集原理：通过振弦采集仪内的激振电路驱动振弦式渗压计的感应线圈产生磁场，从而触发振弦式渗压计内的钢弦使其产生振动。

钢弦产生振动后会按照一定的频率切割感应线圈产生的磁场，并在感应线圈中生成相同频率的感应电势，通过采集仪内的拾取电路拾取到这组信号，并经由滤波电路、信号放大电路、整形电路传输给单片机，由单片机对信号进行分析处理，得出传感器的输出频率。

3 技术指标注：尺寸、性能参数为常规产品参数，其他参数指标可按需求订制。

4 安装方法4.1 安装工具及辅材用于渗压计安装前初值采集及安装后用与钢丝绳扣上螺用于丈量线缆及钢用于测压管道内线线缆接头电气绝缘4.2安装前准备(1) 水位管/测斜管加工水位管/测斜管安装完毕后，利用钢锯切割掉水位管/测斜管多余部分，使水位管/测斜管高出地表部分统一为200mm，同时在管口用钢锯切割出一宽20mm，深度40mm凹槽，用于管内传感器出线。

振弦式渗压计安全操作及保养规程摘要振弦式渗压计是一种用于测量土壤水分和水压的常见仪器。

正确的使用和保养可以保证其工作稳定，延长使用寿命。

本文介绍了振弦式渗压计的操作和保养规程，以及相关的安全注意事项。

操作规程1. 仪器安装与连接1.温度补偿探头应安装于渗压计探头的旁边，与其距离不应超过5cm，以避免温度补偿探头与渗压探头接触面积过小导致测量精度下降。

2.在连接渗压计时，应注意仪器电极与采集器电极的对应关系，以免烧毁电路。

2. 仪器校准1.每次使用之前，应进行仪器的校准，以保证测量精度。

2.使用前应按照文档说明设定温度和压力参数，进行一次校准，记录下校准前后的数据，判断误差是否在可接受范围内。

3. 实验操作1.操作前应穿戴好防护设备，并确保操作环境清洁干燥。

2.操作人员应避免将手和其他物品接触到渗压计电极和电线，以免影响测量精度和人身安全。

3.操作期间应注意渗压计的工作状况，如不正常的噪音、电流变化等，应立即停机检查。

4. 故障排除1.除非具有专业维修经验，否则在仪器故障时不要试图自己修理。

2.保养过程中，应检查仪器是否存在锈蚀、裂纹等情况，及时更换损坏零部件。

3.当出现故障时，应及时联系原厂维修服务商以进行维修和更换。

保养规程1. 仪器保养周期1.每次使用后，应将仪器清洁干净并进行储存，防止细菌滋生和霉变。

2.定期进行仪器维护，包括清洁、校准、更换零部件等工作，具体周期可根据使用频次而定。

2. 清洁和消毒1.清洁应在干燥的环境下进行，先用吹风机或气压枪将仪器表面 dusting 和清洁。

2.清洁时，应使用软布或海绵沾取清洁液清洁渗压计表面和连接部位，并使用纯净水冲洗干净。

3.消毒前，应将仪器清洁干净，消毒剂应按照要求控制浓度，避免过度消毒导致仪器部件受损。

3. 储存和运输1.储存时，应将渗压计放置于干燥通风处，并注意防潮、防霉、避免阳光直射。

2.运输时，应轻拿轻放，避免受到震动和碰撞，防止零部件损坏。

渗压计安装及应用水利水坝监测传感器指南智能型渗压计用户指南渗压计图1渗压计实物图一、渗压计用途渗压计是一种测量路基、大坝等渗水压力的压力式传感器，由水压力计、透水石等部件组成，适用于不同地质层面的渗水压力测量，可进行长期监测和自动化测量。

其安装采用成型后再钻孔埋入的方式,即在观测处钻孔，将渗压计埋设于土体内。

二、主要技术指标1．型号：CS-SYJ0XX系列2．量程：0.1MPa-4MPa3．分辩率：0.025%FS4．精度：0.01KPa5.通信方式：R4856.工作电压：DC12V～DC24V7．使用环境温度:－20℃～+80℃8．温度测量范围：－20℃～+80℃9.直径：25mm（常规）三、渗压计水利水坝工程数据采集方式1、人工数据采集：采用智能读数仪CS-DSYXX直接读出渗压计物理量(KPa)，不需要经过人工二次换算，同时读数仪根据测量时间把渗压计的编号、温度、物理量（KPa）保存到读数仪里；并能通过电脑把保存到读数仪的数据导出来，生成EXCEL表格打印出来；从而实现了无纸化操作。

2、自动化采集：渗压计与固定式测斜仪和其它传感器配合可以组成水利水坝、边坡、尾矿库等岩土工程无线自动化监测。

四、安装方法：1、安装前准备工作①渗压计安装前检验：首先，仔细阅读渗压计与测试仪说明书，了解渗压计具体参数，熟悉测试仪使用操作；再将渗压计与测试仪连接，按测试仪“开机”键开机进行测量，检测渗压计是否工作正常；检查安装杆、安装杆等径接头、安装套筒是否齐全。

检查传感器数量及导线长度是否正确。

以确定传感器在运输过程中是否损坏或丢失。

②将压力计放入水中浸泡2小时以上，使其充分饱和，排除透水石中的气泡。

③用饱和细砂袋将测头包好，确保压力计进水口通畅，并继续浸入水中。

2、填筑过程中埋设安装（1）当坝体土料填筑超过仪器高程0.5m后，停止填筑。

测量并放出仪器位置，以仪器点为中心人工挖出长×宽×深为1m×0.8m×0.5m 的坑。

word文档整理分享1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (9)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (10)4.1 人工测量与计算 (10)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (12)7、附件 (13)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。

渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。

1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。

电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。

2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。

2.3型号、规格及技术指标规格型号SXX-2 SXX-3.5 SXX-4 SXX-6 SXX-10 SXX-16 SXX-25尺寸最大外径D mm 30 30 30 30 30 30 30 参数长度Lmm 140 140 140 140 140 140 140 测量范围 KPa 0～200 0～350 0～400 0～600 0～1000 0～1600 0～2500最小读数 kKPa/F ≤0.11 ≤0.15 ≤0.20 ≤0.27 ≤0.45 ≤0.72 ≤1.13 性能参数温度测量范围℃0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 温度测量精度℃±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5温度修正系数b KPa/℃≈0.8 ≈0.8 ≈0.6 ≈0.6 ≈0.6 ≈0.6 ≈0.6 绝缘电阻 MΩ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
