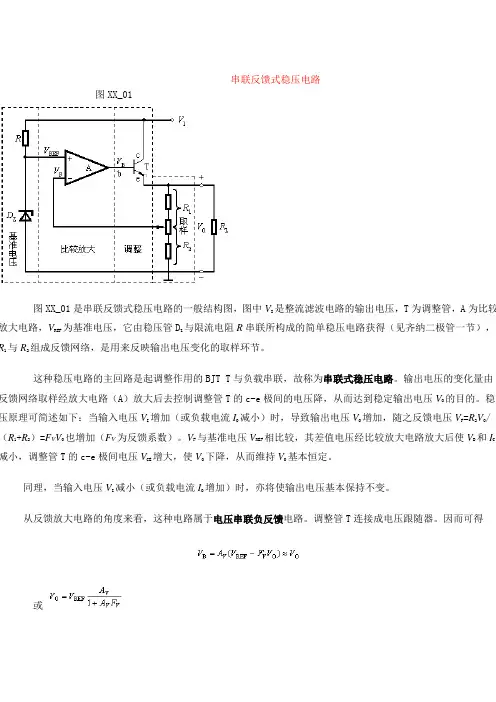

串联反馈式稳压电路图XX_01图XX_01是串联反馈式稳压电路的一般结构图，图中VI是整流滤波电路的输出电压，T为调整管，A为比较放大电路，VREF 为基准电压，它由稳压管DZ与限流电阻R串联所构成的简单稳压电路获得（见齐纳二极管一节），R1与R2组成反馈网络，是用来反映输出电压变化的取样环节。
这种稳压电路的主回路是起调整作用的BJT T与负载串联，故称为串联式稳压电路。
输出电压的变化量由反馈网络取样经放大电路（A）放大后去控制调整管T的c-e极间的电压降，从而达到稳定输出电压VO的目的。
稳压原理可简述如下：当输入电压VI 增加（或负载电流IO减小）时，导致输出电压VO增加，随之反馈电压VF=R2VO/（R1+R2）=F V V O也增加（F V为反馈系数）。
V F与基准电压V REF相比较，其差值电压经比较放大电路放大后使V B和I C减小，调整管T的c-e极间电压VCE 增大，使VO下降，从而维持VO基本恒定。
同理，当输入电压VI 减小（或负载电流IO增加）时，亦将使输出电压基本保持不变。
从反馈放大电路的角度来看，这种电路属于电压串联负反馈电路。
调整管T连接成电压跟随器。
因而可得或式中A V是比较放大电路的电压增益，是考虑了所带负载的影响，与开环增益AVO不同。
在深度负反馈条件下，时，可得上式表明，输出电压VO 与基准电压VREF近似成正比，与反馈系数F V成反比。
当VREF及F V已定时，VO也就确定了，因此它是设计稳压电路的基本关系式。
值得注意的是，调整管T的调整作用是依靠VF 和VREF之间的偏差来实现的，必须有偏差才能调整。
如果VO绝对不变，调整管的VCE 也绝对不变，那么电路也就不能起调整作用了。
所以VO不可能达到绝对稳定，只能是基本稳定。
因此，图10.2.1所示的系统是一个闭环有差调整系统。
由以上分析可知，当反馈越深时，调整作用越强，输出电压VO 也越稳定，电路的稳压系数g和输出电阻Ro也越小。

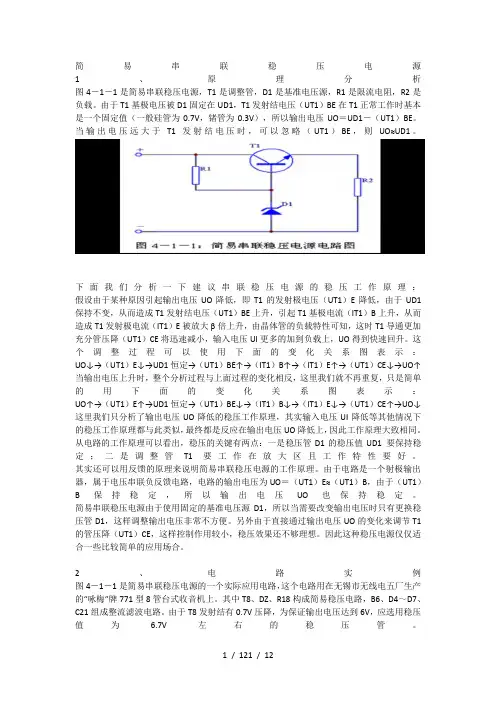

简易串联稳压电源1、原理分析图4－1－1是简易串联稳压电源，T1是调整管，D1是基准电压源，R1是限流电阻，R2是负载。
由于T1基极电压被D1固定在UD1，T1发射结电压（UT1）BE在T1正常工作时基本是一个固定值（一般硅管为0.7V，锗管为0.3V），所以输出电压UO＝UD1－（UT1）BE。
当输出电压远大于T1发射结电压时，可以忽略（UT1）BE，则UO≈UD1。
下面我们分析一下建议串联稳压电源的稳压工作原理：假设由于某种原因引起输出电压UO降低，即T1的发射极电压（UT1）E降低，由于UD1保持不变，从而造成T1发射结电压（UT1）BE上升，引起T1基极电流（IT1）B上升，从而造成T1发射极电流（IT1）E被放大β倍上升，由晶体管的负载特性可知，这时T1导通更加充分管压降（UT1）CE将迅速减小，输入电压UI更多的加到负载上，UO得到快速回升。
这个调整过程可以使用下面的变化关系图表示：UO↓→（UT1）E↓→UD1恒定→（UT1）BE↑→（IT1）B↑→（IT1）E↑→（UT1）CE↓→UO↑当输出电压上升时，整个分析过程与上面过程的变化相反，这里我们就不再重复，只是简单的用下面的变化关系图表示：UO↑→（UT1）E↑→UD1恒定→（UT1）BE↓→（IT1）B↓→（IT1）E↓→（UT1）CE↑→UO↓这里我们只分析了输出电压UO降低的稳压工作原理，其实输入电压UI降低等其他情况下的稳压工作原理都与此类似，最终都是反应在输出电压UO降低上，因此工作原理大致相同。
从电路的工作原理可以看出，稳压的关键有两点：一是稳压管D1的稳压值UD1 要保持稳定；二是调整管T1要工作在放大区且工作特性要好。
其实还可以用反馈的原理来说明简易串联稳压电源的工作原理。
由于电路是一个射极输出器，属于电压串联负反馈电路，电路的输出电压为UO＝（UT1）E≈（UT1）B，由于（UT1）B保持稳定，所以输出电压UO也保持稳定。

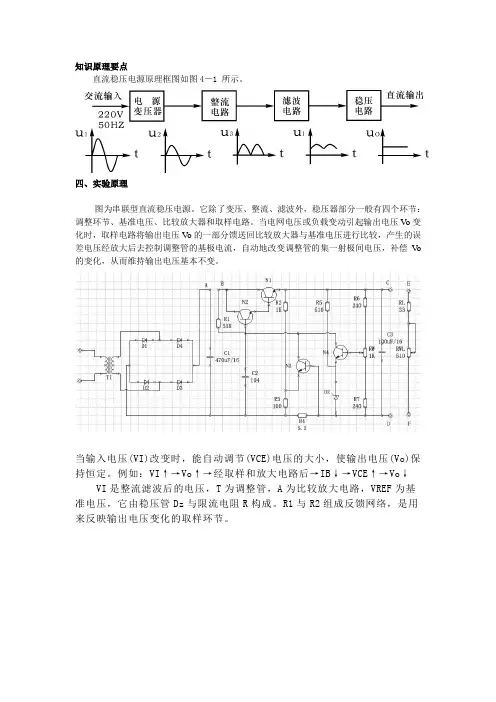

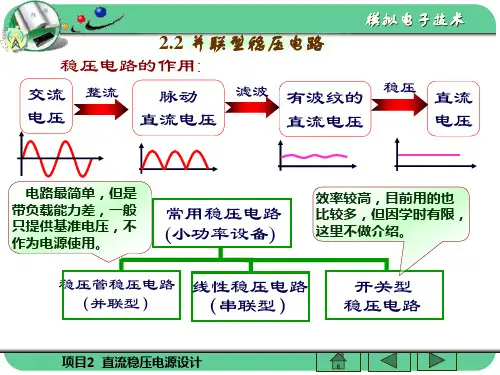

知识原理要点直流稳压电源原理框图如图4－1 所示。
四、实验原理图为串联型直流稳压电源。
它除了变压、整流、滤波外，稳压器部分一般有四个环节：调整环节、基准电压、比较放大器和取样电路。
当电网电压或负载变动引起输出电压V o变化时，取样电路将输出电压Vo的一部分馈送回比较放大器与基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管的集一射极间电压，补偿V o 的变化，从而维持输出电压基本不变。
当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。
例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓ VI是整流滤波后的电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。
R1与R2组成反馈网络，是用来反映输出电压变化的取样环节。
工作原理图及功能方框图假设由于某种原因（如电网电压波动或者负载电阻变化等）使输出电压上升，取样电路将这一变化趋势送到比较放大管的基极，与发射极基准电压进行比较，并且将二者的差值进行放大，比较放大管的基电极电位（即调整管的基极电位）降低。
由于调整管采用射极输出形式，所以输出电压必然降低，从而保证Uo基本稳定。
稳压电路由于直接用输出电压的微小变化量去控制调整管。
其控制作用较小，所以，稳压效果不好。
如果在电路中增加一级直流放大电路，把输出电压的微小变化加以放大，再去控制调整管，其稳压性能便可大大提高，这就是带放大环节的串联型稳压电路。
当输入电压Ui增大(或减小)时，串联型稳压电路的稳压原理可用电路来说明。
图中可变电阻R与负载RL相串联。
若RL不变。
增大(或减小)R值使输入电压Ui变化全部降落在电阻R上，从而坚持输出电压UL基本不变。
同理，若Ui不变，当负载电流IL变化时(导致UL变化)也相应地调整R值，以保持R上的压降不变，使输出电压UL也基本不变。
则是用晶体三极管来代替可变电阻R利用负反馈的原理，实际的稳压电路中。
