PCB设计的可制造性原那么1. 引言在电子产品制造过程中，PCB〔Printed Circuit Board，印制电路板〕的设计是非常关键的一步。
一个好的PCB设计不仅可以提高产品的性能和可靠性，还可以降低制造本钱和生产周期。
为了确保PCB设计的可制造性，设计人员需要遵循一些根本原那么和最正确实践。
本文将介绍一些常用的PCB设计的可制造性原那么。
2. 原那么一：保持布局简单和紧凑在进行PCB设计时，保持布局简单和紧凑是非常重要的原那么。
简单的布局可以降低PCB的复杂性，减少错误的可能性。
紧凑的布局可以缩短信号传输路径，减少电磁干扰，提高信号完整性。
3. 原那么二：考虑耦合和信号完整性PCB上的不同电路和组件之间存在着耦合作用。
在设计PCB时，需要考虑不同信号之间的干扰和交叉耦合。
通过合理的布局和地线规划，可以减少电磁干扰的影响，并提高信号的完整性。
4. 原那么三：合理设置电源和地线电源和地线的布局在PCB设计中扮演着重要的角色。
良好的电源和地线布局可以确保良好的电源分配和地线回流，减少电源噪声和干扰。
在设计中，应尽量将电源和地线别离，并使用适宜的地引脚和电源引脚进行连接。
5. 原那么四：防止过于密集的布线在PCB设计中，过于密集的布线可能导致信号干扰和短路等问题。
因此，应尽量防止过于密集的布线，合理规划和安排信号线和电源线的路径。
同时，应留出足够的空白区域，方便焊接和维修工作。
6. 原那么五：合理选择元件和材料在PCB设计中，选择适宜的元件和材料也是非常重要的。
适宜的元件和材料可以提供更好的性能和可靠性。
应选择具有良好可焊性和耐高温的元件，并防止使用过时或质量不佳的元件和材料。
7. 原那么六：考虑制造和组装过程在PCB设计中，要考虑制造和组装过程。
例如，要确保元件的放置和布线不会影响到焊接和组装的顺利进行。
同时，要尽量减少PCB板的层数和复杂性，以降低制造和组装的本钱。
8. 原那么七：进行设计验证和测试PCB设计完成后，应进行设计验证和测试。

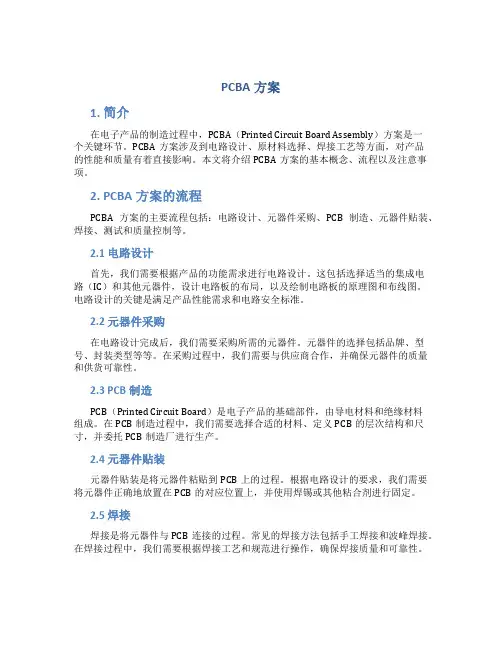

PCBA方案1. 简介在电子产品的制造过程中，PCBA（Printed Circuit Board Assembly）方案是一个关键环节。
PCBA方案涉及到电路设计、原材料选择、焊接工艺等方面，对产品的性能和质量有着直接影响。
本文将介绍PCBA方案的基本概念、流程以及注意事项。
2. PCBA方案的流程PCBA方案的主要流程包括：电路设计、元器件采购、PCB制造、元器件贴装、焊接、测试和质量控制等。
2.1 电路设计首先，我们需要根据产品的功能需求进行电路设计。
这包括选择适当的集成电路（IC）和其他元器件，设计电路板的布局，以及绘制电路板的原理图和布线图。
电路设计的关键是满足产品性能需求和电路安全标准。
2.2 元器件采购在电路设计完成后，我们需要采购所需的元器件。
元器件的选择包括品牌、型号、封装类型等等。
在采购过程中，我们需要与供应商合作，并确保元器件的质量和供货可靠性。
2.3 PCB制造PCB（Printed Circuit Board）是电子产品的基础部件，由导电材料和绝缘材料组成。
在PCB制造过程中，我们需要选择合适的材料、定义PCB的层次结构和尺寸，并委托PCB制造厂进行生产。
2.4 元器件贴装元器件贴装是将元器件粘贴到PCB上的过程。
根据电路设计的要求，我们需要将元器件正确地放置在PCB的对应位置上，并使用焊锡或其他粘合剂进行固定。
2.5 焊接焊接是将元器件与PCB连接的过程。
常见的焊接方法包括手工焊接和波峰焊接。
在焊接过程中，我们需要根据焊接工艺和规范进行操作，确保焊接质量和可靠性。
2.6 测试和质量控制在PCBA完成后，我们需要进行测试和质量控制。
通过测试，我们可以验证电路的功能是否正常，以及PCB和元器件的质量是否符合要求。
同时，我们还需要进行质量控制，包括检查焊接质量、检测元器件的可靠性等。
3. PCBA方案的注意事项在进行PCBA方案设计和实施时，需要注意以下几个方面：3.1 电路设计的可靠性和可制造性在电路设计过程中，需要考虑电路的可靠性和可制造性。
