超声波清洗机工作原理及使用全解

超声波清洗工作原理
超声波清洗是一种新型的清洗方式，它的工作原理是超声波
发生器发出的高频振荡信号，通过换能器转变成高频机械振荡而
传播到介质中，使液体产生高频震动，使液体中的污物如污垢从
物体表面剥离下来，这种方法对清除工件上的油污、尘埃及其它
污物非常有效。

超声波清洗是一种物理清洗方法，它利用超声波在液体中传
播时产生的空化作用、机械振动和流体冲击等作用对液体及污物
进行清洗。

当超声波在液体中传播时，由于声波在液体中传播时
发生复杂的物理和化学变化，从而使液体分子产生高速振荡，在
清洗液中的污物层被高速振荡的水和污物剥离而达到清洗目的。

超声波清洗在国外已经得到了广泛应用。

超声波清洗工作原理是：当超声波频率等于或大于20KHz时，水分子被压缩成一束超微裂（纳米），每秒几十亿次以上的频率
振动使水分子产生共振和涡流而产生很强的空化作用，当超声波
传到物体表面时，污物层被快速振动而剥落，达到清洗目的。

同
时由于超声波的作用时间短，作用效果明显。

—— 1 —1 —。

工业超声波清洗机原理工业超声波清洗机是一种利用超声波在清洗液中产生的空化现象来实现清洗的设备。

其原理是通过将电能转换为超声波能量，使清洗液中的液体分子在超声波的作用下产生高速振动，形成微小气泡，气泡在液体中不断形成和破裂，产生的冲击波和微流动可以有效地去除工件表面的污垢和杂质。

工业超声波清洗机主要由发生器、换能器、清洗槽、加热系统、控制系统等组成。

发生器是将电能转换为超声波能量的装置，它会产生高频电信号，通过换能器将电信号转换成超声波能量。

换能器是将电能转换为机械振动能量的核心部件，它通过压电效应将电能转变为超声波振动。

清洗槽则是放置工件和清洗液的地方，通过超声波的作用，清洗液中的微小气泡会在工件表面产生冲击力，去除表面的污垢。

加热系统可以对清洗液进行加热，提高清洗效果。

控制系统则是整个设备的大脑，可以对清洗过程进行调控和监控。

工业超声波清洗机的原理是利用声波在液体中传播时会产生的空化现象。

当超声波传播到液体中时，会在液体中形成稳定的波动，液体分子会在波动的作用下产生高速振动，当振幅足够大时，液体分子之间的相互作用会变得不稳定，形成微小气泡。

这些微小气泡在液体中不断形成和破裂，产生的冲击波和微流动可以有效地清洗工件表面。

工业超声波清洗机在清洗过程中有许多优势。

首先，它可以在不使用有害化学品的情况下进行清洗，对环境友好。

其次，超声波清洗可以有效去除微小的缝隙和死角中的污垢，清洗效果非常好。

此外，超声波清洗还可以减少清洗时间和人力成本，提高清洗效率。

因此，工业超声波清洗机在各种行业的清洗领域中得到了广泛应用。

总的来说，工业超声波清洗机利用超声波在清洗液中产生的空化现象来实现清洗，具有清洗效果好、环保、高效等优点，适用于各种工件的清洗。

随着科技的不断发展，工业超声波清洗机的应用范围将越来越广泛，为工业生产带来更多便利。

超声波清洗仪原理
超声波清洗仪原理是利用高频超声波的振动效应以及液体介质的冲击力来达到清洗目的。

当超声波发生器向清洗槽中传送超声波信号时，槽中的液体介质开始产生高频振荡。

这种高频振荡会在液体中产生密集的小气泡，这些气泡随着液体的振动不断形成、扩大和破裂。

这些气泡在破裂瞬间释放出巨大的能量，形成了液体中的涡流和冲击波。

涡流的形成可以帮助将污垢从被清洗物体的表面带走，而冲击波则可以对污垢施加力量，将其从物体表面剥离。

此外，超声波的振动还能穿透液体，使清洗液中的污垢被波及并清洗干净。

超声波的振动频率一般在20千赫到100兆赫之间，而最常用的频率是40千赫或者是 25千赫，这样的频率可以产生较强的清洗效果。

总之，超声波清洗仪利用超声波的振动效应和液体介质的冲击力，通过形成气泡和涡流以及穿透液体来进行清洗，从而将污垢从被清洗物品表面彻底去除。

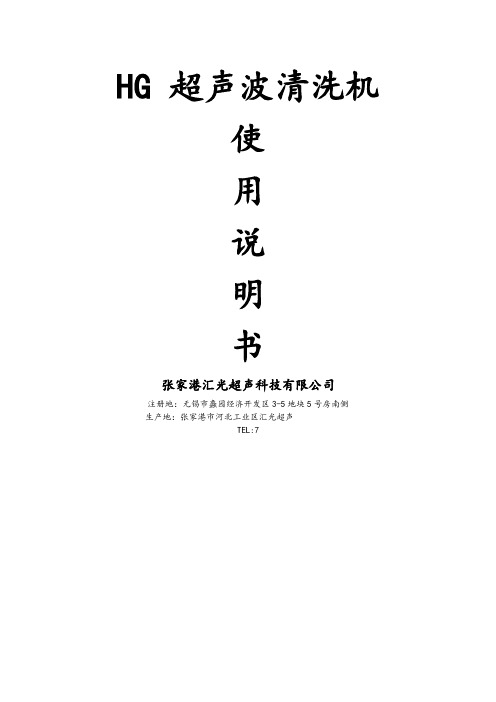

HG 超声波清洗机使用说明书张家港汇光超声科技有限公司注册地：无锡市蠡园经济开发区3-5地块5号房南侧生产地：张家港市河北工业区汇光超声TEL:7目录一、超声原理概述二、工作原理三、技术参数四、使用方法五、维修和保养六、元件表七、装箱单八、原理图九、保修一、超声原理概述超声波清洗机原理及组成部分：超声波清洗机的主要原理即超声的“空化作用”，所谓“空化”即把液体放入清洗机内，槽内作用超声波，由于超声波和声波一样是一种疏密的振动性，介质的压力作交替变化，当超声出现负压区域的液体中产生撕力，且形成真正的空泡，并被后面的压缩力挤而破灭。

这种在声强大的振动。

当声压达到一定空值时，气泡将迅速增长，然后又突然闭合时，由于液体间相互碰撞产生强大的冲击波，在其周围产生上千个大气压力，这就是超声的“空化”。

超声波清洗机的机理是把超声波电功能高效转化为超声波机械能，这种超声波机械能能使液体产生空化作用，形成微细的空气泡，当空气泡消失时能产生极大的冲击力，当被清洗件受到这种冲力的作用时，黏附在其表面的各类污物被剥离，并且超声波的功能还能深入到物体内部，对物体内部也能达到清洗效果。

HG系列超声波清洗机是具有高效低噪，清洗质量好、速度快，并能对几何形状比较复杂，具有各种盲孔、微孔、深孔等用其他清洗方法难以清洗的零件进行清洗，由于具有以上独特的功能，所以被越来越多的人们所认识和接受，被广泛地使用和电子、机械、钟表、光学、医疗、化纤、电镀等行业。

超声波清洗机就是利用空化作用的冲击波，使附在物体表面及内部的污垢剥离下来。

组成超声波清洗机由二个主要部分组成：（1）、带有换能器的不锈钢清洗槽或振板；（2）、超声波发生器。

二、工作原理本机采用大功率自激式振荡电路，换能器是一种容抗元件，能将电能转换为机械能的换能元件，它本身具有一定的电容量，外加电感后，组成一串联谐振电路，而换能器本身具有一个固定谐振频率，在这个频率上转换效率最高。

当接同电源后，电路就会产生电信号，这种电信号通过匹配的电感及换能器组成电路选频，并将信号反馈给前级大功率晶体管放大电路，经晶体管放大后再送传给谐振电路，这样信号经选频放大多次后，最终达到平衡，形成自激振荡，电信号通过换能器时大部分转换成机械能，即换能器产生振荡。

超声波清洗机工作原理及使用一、超声波清洗机概述超声波清洗机是一种利用超声波振动作用于清洗液中产生高频液流的清洗设备，它可以清洗掉微小尘埃、油脂、氧化层等表面脏污，常用于电子、仪器、航空等行业。

二、超声波清洗机的工作原理超声波清洗机主要由振子、发生器、清洗槽和管路系统等组成。

1.振子超声波清洗机中的振子是由射频电压变成高频机械振动的机械转换器。

能够将射频电压转换成机械振动的物质称为压电晶体，因此振子中使用压电晶体并利用其达到压力与变形相互之间的转换。

2.发生器超声波清洗机中的发生器是将AC电压变成高频射频电压的装置，采用电子功率放大装置作为发生器，将低频交流电压升高到射频电压。

3.清洗槽超声波清洗机中的清洗槽通常是由不锈钢制成的，污浊物质被清理掉后，容易在清洗槽中沉淀，通过泵、管路输送回收并处理。

4.管路系统超声波清洗机中的管路系统通常包括了清洗槽、加热器、废液回收器等设备，输入的液体通过管路输送到清洗槽中，清洗的物品通过管路输送到清洗槽中清洗。

三、超声波清洗机的使用方法超声波清洗机的使用是非常方便简单的，以下是使用步骤：1.打开超声波清洗机电源，确认电源灯亮起。

2.查看清洗槽里的水位，如液面过低，需添加清洗液。

3.到目标场所，取出要清理目标物。

4.把要清洗的物品放在清洗槽中，注意不能超过液面，否则容易造成电压被烧坏或污染液体。

5.确认已将管路系统正确连接上了，按下经序排列的操作按钮，设定好清洗时间、温度等参数。

6.收集废液并回收处理。

四、注意事项在使用超声波清洗机时，需要注意以下几点：1.不能接触投影仪口、麦克风口、喇叭口等易受损的部位，避免故障发生。

2.在使用过程中，尽量避免使用过高压力清洗，以免对清洗物品造成损伤。

3.注意清洗液的浓度，过低不能很好地清洗物品，过高又会引起腐蚀等问题。

4.清洗时要注意防止把手伸进水中，以免发生触电事故。

经过以上安全措施的加持，可以确保超声波清洗机的安全、便捷、高效地进行各种清洗作业。

超声波清洗器原理
超声波清洗器是一种利用超声波的高频振动来实现清洗的装置。

它的工作原理是利用超声波在液体中产生的高频振动，通过液体中的惯性、压缩和膨胀的作用力，有效地将污垢和污染物从物体表面分离。

具体来说，超声波清洗器的工作原理包括以下几个方面：
1. 超声波传导：超声波是一种高频振动的机械波，它可以通过液体中的传导方式传递到物体表面。

超声波清洗器通常会将超声波发生器产生的高频电能转化为超声波能量，然后通过传导方式传递到液体中。

2. 液体振动：一旦超声波能量传递到液体中，它会引起液体中的震动和振荡。

这种液体振动是由超声波的压缩和膨胀作用力引起的，这些力量会在液体中形成稀疏和密集的区域。

3. 液体微流动：液体振动会引起液体中微小的流动，从而形成微小的液体流动。

这种微流动会在物体表面产生一种微观的局部振动，从而有效地剥离和分离污垢和污染物。

4. 污垢分离：液体中微流动的作用下，超声波清洗器会产生一种剥离和分离污垢的力量。

这种力量会将污垢从物体表面分离，并使其悬浮在液体中。

5. 污染物分散：剥离和分离的污垢在液体中被分散成微小颗粒。

这些微小颗粒会在液体中被扩散，从而进一步加速清洗过程。

6. 清洗效果：最终，通过超声波的持续作用，污垢和污染物会被彻底清洗和去除。

清洗后，物体表面会变得干净且无残留。

总体来说，超声波清洗器利用超声波的高频振动和液体中的微流动效应，实现了对污垢和污染物的高效清洗。

其工作原理简单而有效，适用于各种材料和物体的清洗需求。

标准超声波清洗机超声波清洗机是一种利用超声波振动产生的微小气泡在液体中爆破产生的冲击力，将污垢从物体表面去除的清洗设备。

它广泛应用于工业生产中，能够高效、快速地清洗各种零部件和器具，提高生产效率，保证产品质量。

本文将介绍标准超声波清洗机的工作原理、特点及应用范围。

超声波清洗机的工作原理是利用超声波在液体中产生的高频振动，形成微小气泡并在液体中迅速扩大、瞬间破裂，产生的冲击力可将附着在物体表面的污垢迅速去除。

其清洗效果非常显著，能够彻底清洗各种形状的物体表面和盲孔、细缝等难以清洗的部位，保证清洗的彻底性和均匀性。

标准超声波清洗机具有清洗效率高、能耗低、操作简便等特点。

其清洗效率高，能够在短时间内完成大量物件的清洗工作，大大提高了生产效率。

同时，由于清洗过程中不需要人工干预，操作简便，减少了人力成本，提高了工作效率。

另外，超声波清洗机的能耗低，对环境友好，符合现代工业的可持续发展要求。

标准超声波清洗机广泛应用于电子、汽车、航空航天、医疗器械等行业。

在电子行业，超声波清洗机可以清洗印刷电路板、电子元件等；在汽车行业，可以清洗发动机零部件、汽车轮毂等；在航空航天行业，可以清洗航空发动机零部件、飞机外壳等；在医疗器械行业，可以清洗手术器械、医疗设备等。

可以说，超声波清洗机在现代工业生产中发挥着重要的作用，成为生产过程中不可或缺的设备之一。

总之，标准超声波清洗机以其高效、快速、环保的特点，成为了现代工业生产中不可或缺的清洗设备。

它的工作原理简单清晰，操作方便，清洗效果明显，广泛应用于各个行业。

随着工业技术的不断发展，超声波清洗机的性能和应用范围将会得到进一步拓展，为工业生产带来更大的便利和效益。

超声波清洗机的原理使用和保养一、原理1、什么是超声波：波可以分为三种，即次声波、声波、超声波。

次声波的频率为20Hz以下；声波的频率为20Hz~20kHz；超声波的频率则为20kHz以上。

其中的次声波和超声波一般人耳是听不到的。

超声波由于频率高、波长短，因而传播的方向性好、穿透能力强，这也就是为什么设计制作超声波清洗机的原因。

2、超声波如何完成清洗工作超声波清洗是利用超声波在液体中的社会化作用、加速度作用及直进流作用对液体和污物直接、间接的作用，使污物层被分散、乳化、剥离而达到清洗目的。

目前所用的超声波清洗机中，空化作用和直进流作用应用得更多。

（1）空化作用：空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。

在减压力作用时，液体中产生真空核群泡的现象，在压缩力作用时，真空核群泡受压力压碎时产生强大的冲击力，由此剥离被清洗物表面的污垢，从而达到精密洗净目的。

★在超声波清洗过程中，肉眼能看见的泡并不是真空核群泡，而是空气气泡，它对空化作用产生抑制作用降低清洗效率。

只有液体中的空气气泡被完全脱走，空化作用的真空核群泡才能达到最佳效果。

（2）直进流作用：超声波在液体中沿声的传播方向产生流动的现象称为直进流。

声波强度在0.5W/cm2时，肉眼能看到直进流，垂直于振动面产生流动，流速约为10cm/s。

通过此直进流使被清洗物表面的微油污垢被搅拌，污垢表面的清洗液也产生对流，溶解污物的溶解液与新液混合，使溶解速度加快，对污物的搬运起着很大的作用。

（3）加速度：液体粒子推动产生的加速度。

对于频率较高的超声波清洗机，空化作用就很不显著了，这时的清洗主要靠液体粒子超声作用下的加速度撞击粒子对污物进行超精密清洗。

3、超声波清洗机的构成：超波清洗机主要由超声波清洗槽和超声波发生器两部分构成。

超声波清洗槽用坚固弹性好、耐腐蚀的优质不锈钢制成，底部安装有超声波换能器振子；超声波发生器产生高频高压，通过电缆联结线传导给换能器，换能器与振动板一起产生高频共振，从而使清洗槽中的溶剂受超声波作用对污垢进行洗净。

超声波清洗机的工作原理
超声波清洗机是一种利用超声波在清洗液中产生液流、撞击和剥离作用的清洗设备。

其工作原理是将清洗物品放置在清洗槽中，向槽内注入清洗液，然后启动超声波发生器，产生高频的声波。

这些声波穿过清洗液并在清洗物品表面产生液流和液流的剥离作用，将污垢和杂质从物品表面去除。

此外，超声波还会在物品表面产生微小的气泡，这些气泡在膨胀时会在物品表面产生剪切力，帮助清除更加顽固的污垢和杂质。

超声波清洗机的工作原理简单而高效，因此广泛应用于工业生产和实验室清洗等各种场合。

- 1 -。

超声波清洗机说明书目录一、概述二、技术参数三、使用环境四、使用方法五、注意事项六、售后服务七、出厂配置一、概述1、清洗原理超声波清洗机是由超声波信号发生器（电源）产生的高频振荡信号通过换能器（振子）转化1 / 9成高频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达到清洗目的。

数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。

该机性能稳定、可靠，深受广大用户的喜爱。

2、用途2 / 9TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。

广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。

3、性能特点（1）清洗效率高，能批量处理被清洗物。

3 / 9（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。

（3）操作工人不接触清洗液，安全可靠，省时省力。

（4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。

二、技术参数1、超声功率：300 W（数显，40%-100%功率可调）2、超声频率:40KHz3、清洗时间任意设定：1—199min 分辨率1min4、温度控制：常温——80度，加热功率：400W5、工作电源：AC 220 V.50Hz(外供电源必须4 / 9接地)6、清洗槽内尺寸： 300× 240 × 150 mm³三、使用环境1、环境温度10℃—30℃，清洗液温度10℃—50℃2、相对湿度≤80%3、大气压力86~106Kpa4、连续工作时间≤60min四、使用方法1、准备在清洗槽内加入清洗液，要求达到预定水位（容积2/3）。
