维修电工中级PLC参考程序汇总

MC R
N0
29
EN D
6）使用MOV指令编程：
0 LD 1 MOV 6 LD 7 ANI 8 OUT 11 LD 12 MOV 17 LD 18 ANI 19 OUT 22 LD 23 MOV 28 LD 29 MOV 34 END X0 K2 Y1 Y3 T1 T1 K4 Y2 Y3 T2 T2 K8 X1 K0
技师PLC实操练习
一、线绕式异步电动机自动起动线路
1) 电路图：
L1 L2 L3 QS L 11 L 21 L 31 F U1 F U2
线绕电机自动起动线路图
1 FR 2
L 12 L 22 L 32 KM L 13 L 23 L 33 FR
S B2 3 S B1
KM 8
M
K M3 R3 K M2 R2 K M1 R1
26
EN D
0 LD 1 OR 2 ANI 3 ANI 4 ANI 5 OUT 8 ANI 9 OUT 10 LD 11 OR 12 ANI 13 ANI 14 ANI 15 OUT 18 ANI 19 OUT 20 LD 21 OR 22 ANI 23 ANI 24 ANI 25 OUT 26 END
4 K M1 K M2 6 K M3 7 10 5 KM K M3
K T1
K T2 K T3 K M1 K M2
K M3
11
12
13
14
15
KM
K T1
K M1
K T2
K M2
K T3
K M3
（K M → K M + K M 1 → K M + K M 1 + K M 2 → K M + K M 3 ）

可编程控制器控制电路装调117.下列选项不是PLC的特点（D）。

A、抗干扰能力强B、编程方便C、安装调试方便D、功能单一118.可编程序控制器采用大规模集成电路构成的（B）和存储器来组成逻辑部分。

A、运算器B、微处理器C、控制器D、累加器119.可编程序控制器系统由（A）、扩展单元、编程器、用户程序、程序存入器等组成。

A、基本单元B、键盘C、鼠标D、外围设备120.FX2N系列可编程序控制器定时器用（C ）表示。

A、XB、YC、TD、C121.在一个程序中，同一地址号的线圈（A）次输出，且继电器线圈不能串联只能并联。

A.能有一B.只能有二C.只能有三D.无限122.可编程序控制器（A）中存放的随机数据掉电即丢失。

A、RAMB、ROMC、EPROMD、以上都是123.可编程序控制器在STOP模式下，执行（D）。

A.输出采样8.输入采样C,输出刷新 D.以上都是125.（D ）不是PLC主机的技术性能范围。

A、本就I/O 口数量B、高手计数输入个数C、高速脉冲输出D、按钮开关种类126.FX2N可编程序控制器DC 24V输出电源，可以为（C）供电。

A、电磁阀B、交流接触器C、负载D、光电传感器127.FX2N可编程序控制器（B）输出反应速度比较快A.继电器型B.晶体管和晶闸管型C.晶体管和继电器型D.继电器盒晶闸管型128.FX2N-40ER可编程序控制器中的E表示（B）。

A.基本单元B.扩展单元C.单元类型D.输出类型129.对于PLC晶体管输出，带电感性负载时，需要采取（D）的抗干扰措施。

A.在负载两端并联续流二极管和稳压管串联电路B.电源滤波C.可靠接地D.光电耦合130.FX2N系列可编程序控制器中回路并联连接用（D）指令。

A、ANDB、ANIC、ANBD、ORB131.PLC的辅助继电器、定时器、计数器、输入和输出继电器的触点可使用（D）次。

A、一B、二C、三D、无限132.PLC梯形图编程时，右端输出继电器的线圈能并联（B）个。

（3）对热继电器的处理
若PLC的输入点较富裕，热继电器的常闭触点可占 用PLC的输入点；若输入点较紧张，热继电器的信号可 不输入PLC中，而直接接在PLC外部的控制电路中。
7.3.2 三相异步电动机 的点动、长动控制
1．控制要求 电动机可以实现长动，也可以实现点动，具有短路、 失压、欠压和过载保护功能。 三相异步电动机的点动、长动继电器接触器控制电 路如图7-17所示。
在继电器控制系统中，大量使用各种控制电器， 例如交、直流继电器、电磁阀、中间继电器等。交、 直流继电器、电磁阀的线圈是执行元件，要为它们 分配相应的PLC输出继电器号。中间继电器可以用 PLC内部的辅助继电器来代替。
（2）对常开、常闭按钮的处理
在继电器控制系统中，一般启动使用常开按钮， 停止用常闭按钮。用PLC控制时，启动和停止一般都用 常开按钮。尽管使用那种按钮都可以，但画出的PLC梯 形图却不同。仔细比较图7-14的控制电路、图7-15实际 接线图、图7-16梯形图对SB3的画法。
输入信号：停止按钮 SB1—00000； 长动启动按钮 SB2—00001； 点动启动按钮 SB3—00002； 转换选择开关 SA—00003。
输出信号：交流接触器 KM—01000。
3．实际接线图
根据I/O地址分配，可画出PLC的实际接线图如图 7-18所示。
图7-18 实际接线图
4．梯形图程序设计
输出信号：正转交流接触器 KM1—00000； 反转交流接触器 KM2—00001。
3．实际接线图
在图7-15所示的实际接线图中，COM为公共端。根据 PLC的型号不同、I/O点数不同，输入、输出端子有不同数量 的COM端。各COM端彼此独立，可以单独使用。如果电源 相同，可以共用一个COM端，但要考虑累积通过的电流值， 应小于通过的数值。

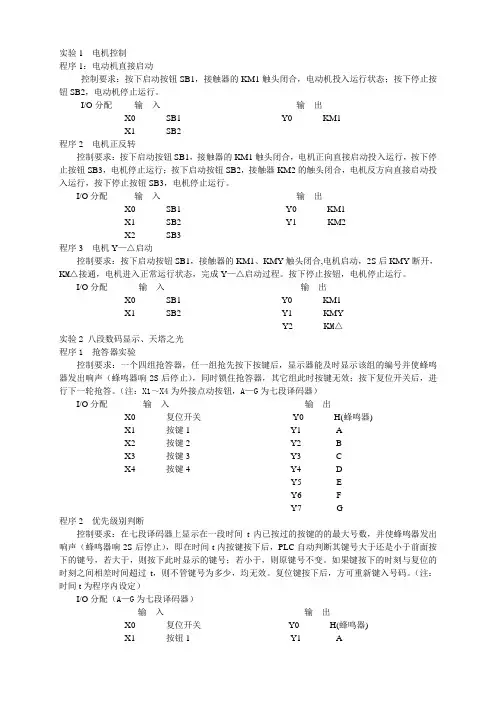

实验1 电机控制程序1：电动机直接启动控制要求：按下启动按钮SB1，接触器的KM1触头闭合，电动机投入运行状态；按下停止按钮SB2，电动机停止运行。

I/O分配输入输出X0 SB1 Y0 KM1X1 SB2程序2 电机正反转控制要求：按下启动按钮SB1，接触器的KM1触头闭合，电机正向直接启动投入运行，按下停止按钮SB3，电机停止运行；按下启动按钮SB2，接触器KM2的触头闭合，电机反方向直接启动投入运行，按下停止按钮SB3，电机停止运行。

I/O分配输入输出X0 SB1 Y0 KM1X1 SB2 Y1 KM2X2 SB3程序3 电机Y—△启动控制要求：按下启动按钮SB1，接触器的KM1、KMY触头闭合,电机启动，2S后KMY断开，K M△接通，电机进入正常运行状态，完成Y—△启动过程。

按下停止按钮，电机停止运行。

I/O分配输入输出X0 SB1 Y0 KM1X1 SB2 Y1 KMYY2 K M△实验2 八段数码显示、天塔之光程序1 抢答器实验控制要求：一个四组抢答器，任一组抢先按下按键后，显示器能及时显示该组的编号并使蜂鸣器发出响声（蜂鸣器响2S后停止），同时锁住抢答器，其它组此时按键无效；按下复位开关后，进行下一轮抢答。

（注：X1～X4为外接点动按钮，A—G为七段译码器）I/O分配输入输出X0 复位开关Y0 H(蜂鸣器)X1 按键1 Y1 AX2 按键2 Y2 BX3 按键3 Y3 CX4 按键4 Y4 DY5 EY6 FY7 G程序2 优先级别判断控制要求：在七段译码器上显示在一段时间t内已按过的按键的的最大号数，并使蜂鸣器发出响声（蜂鸣器响2S后停止），即在时间t内按键按下后，PLC自动判断其键号大于还是小于前面按下的键号，若大于，则按下此时显示的键号；若小于，则原键号不变。

如果键按下的时刻与复位的时刻之间相差时间超过t，则不管键号为多少，均无效。
