【CN110171927A】一种用于卫生陶瓷的自洁釉修补釉、制备及其使用【专利】

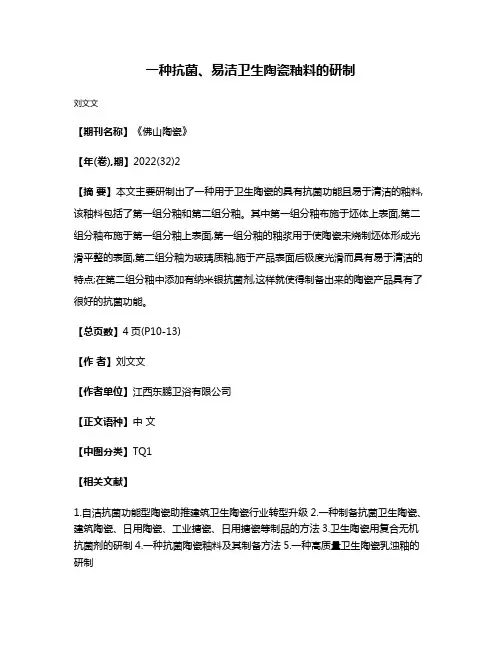

一种抗菌、易洁卫生陶瓷釉料的研制
刘文文
【期刊名称】《佛山陶瓷》
【年(卷),期】2022(32)2
【摘要】本文主要研制出了一种用于卫生陶瓷的具有抗菌功能且易于清洁的釉料,该釉料包括了第一组分釉和第二组分釉。

其中第一组分釉布施于坯体上表面,第二组分釉布施于第一组分釉上表面,第一组分釉的釉浆用于使陶瓷未烧制坯体形成光滑平整的表面,第二组分釉为玻璃质釉,施于产品表面后极度光滑而具有易于清洁的特点;在第二组分釉中添加有纳米银抗菌剂,这样就使得制备出来的陶瓷产品具有了很好的抗菌功能。

【总页数】4页(P10-13)
【作者】刘文文
【作者单位】江西东鹏卫浴有限公司
【正文语种】中文
【中图分类】TQ1
【相关文献】
1.自洁抗菌功能型陶瓷助推建筑卫生陶瓷行业转型升级
2.一种制备抗菌卫生陶瓷、建筑陶瓷、日用陶瓷、工业搪瓷、日用搪瓷等制品的方法
3.卫生陶瓷用复合无机抗菌剂的研制
4.一种抗菌陶瓷釉料及其制备方法
5.一种高质量卫生陶瓷乳浊釉的研制
因版权原因，仅展示原文概要，查看原文内容请购买。

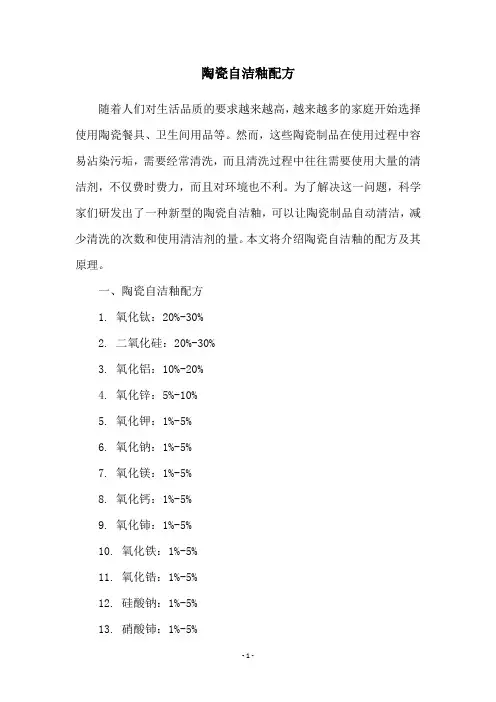

陶瓷自洁釉配方随着人们对生活品质的要求越来越高，越来越多的家庭开始选择使用陶瓷餐具、卫生间用品等。

然而，这些陶瓷制品在使用过程中容易沾染污垢，需要经常清洗，而且清洗过程中往往需要使用大量的清洁剂，不仅费时费力，而且对环境也不利。

为了解决这一问题，科学家们研发出了一种新型的陶瓷自洁釉，可以让陶瓷制品自动清洁，减少清洗的次数和使用清洁剂的量。

本文将介绍陶瓷自洁釉的配方及其原理。

一、陶瓷自洁釉配方1. 氧化钛：20%-30%2. 二氧化硅：20%-30%3. 氧化铝：10%-20%4. 氧化锌：5%-10%5. 氧化钾：1%-5%6. 氧化钠：1%-5%7. 氧化镁：1%-5%8. 氧化钙：1%-5%9. 氧化铈：1%-5%10. 氧化铁：1%-5%11. 氧化锆：1%-5%12. 硅酸钠：1%-5%13. 硝酸铈：1%-5%二、陶瓷自洁釉的原理陶瓷自洁釉的原理是利用光催化反应和疏水性原理。

在光催化反应中，氧化钛的电子缺陷能够吸收阳光中的紫外线，形成活性氧和自由电子，可以将污染物分解为无害的物质。

疏水性原理是指陶瓷自洁釉表面具有很强的疏水性，水滴在表面上呈现出球形，不易附着在表面上，可以将污垢和水滴一起带走。

三、陶瓷自洁釉的制备方法1. 将氧化钛、二氧化硅、氧化铝、氧化锌、氧化钾、氧化钠、氧化镁、氧化钙、氧化铈、氧化铁、氧化锆、硅酸钠、硝酸铈等化学品按照配方比例称量好，并混合均匀。

2. 将混合好的化学品加入适量的水中，搅拌均匀，制成均匀的浆料。

3. 将浆料涂在陶瓷制品表面，使其均匀覆盖。

4. 将涂好浆料的陶瓷制品置于高温炉中烧制，烧制温度为800℃-1200℃，烧制时间为1-3小时。

5. 烧制完成后，将陶瓷制品取出，进行包装和销售。

四、陶瓷自洁釉的应用陶瓷自洁釉可以广泛应用于陶瓷餐具、卫生间用品等领域。

使用陶瓷自洁釉的陶瓷制品，不仅可以减少清洗的次数和使用清洁剂的量，还可以提高产品的附加值，增加产品的市场竞争力。

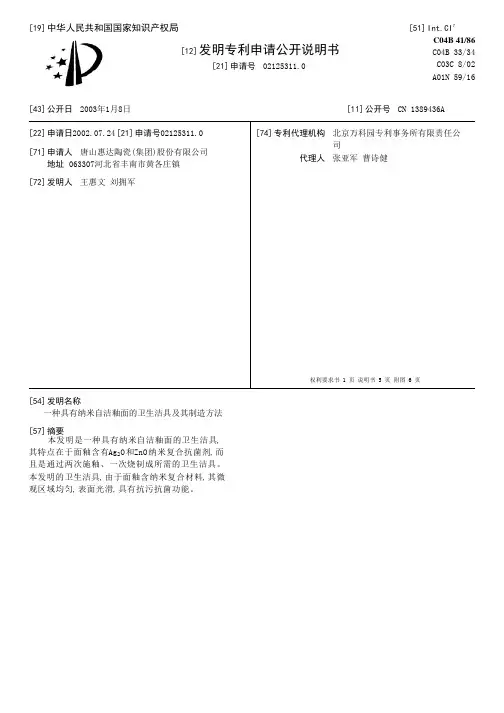

[19]中华人民共和国国家知识产权局[12]发明专利申请公开说明书[11]公开号CN 1389436A[43]公开日2003年1月8日[21]申请号02125311.0[21]申请号02125311.0[22]申请日2002.07.24[71]申请人唐山惠达陶瓷(集团)股份有限公司地址063307河北省丰南市黄各庄镇[72]发明人王惠文 刘拥军[74]专利代理机构北京万科园专利事务所有限责任公司代理人张亚军 曹诗健[51]Int.CI 7C04B 41/86C04B 33/34C03C 8/02A01N 59/16权利要求书 1 页 说明书 5 页 附图 6 页[54]发明名称一种具有纳米自洁釉面的卫生洁具及其制造方法[57]摘要本发明是一种具有纳米自洁釉面的卫生洁具,其特点在于面釉含有Ag 2O和ZnO纳米复合抗菌剂,而且是通过两次施釉、一次烧制成所需的卫生洁具。

本发明的卫生洁具,由于面釉含纳米复合材料,其微观区域均匀,表面光滑,具有抗污抗菌功能。

02125311.0权 利 要 求 书第1/1页 1.一种具有纳米自洁釉面的卫生洁具，包括陶瓷坯体、底釉和面釉，其特征在于面釉含有平均粒径小于1μm的Ag2O和ZnO纳米复合抗菌剂，面釉的具体化学成份及其重量百分含量为：S i O250-70％、A l2O36-16％、C a O 6-16％、MgO1-5％、K2O1-5％、Na2O1-5％、ZnO2-10％、Ag2O0.1-3.0％。

2.按照权利要求1所述的卫生洁具，其特征在于面釉的化学成份及其重量百分含量为：SiO255-65％、Al2O38-12％、CaO6.5-9.5％、MgO1-2％、K2O 1.5-3.5％、Na2O1.5-3.5％、ZnO2-8％、Ag2O0.2-1.0％。

3.权利要求1所述的卫生洁具的制造方法，其特征在于制备过程包括以下步骤：(1)底釉和面釉材料分别用水制成浆液；(2)按常规的陶瓷喷釉法，将步骤(1)配制的底釉浆液均匀地喷覆在预先制成的陶瓷坯体上，其厚度为0.2-0.7mm；(3)将步骤(1)配制的面釉浆液均匀地喷覆在已晾干的步骤(2)的底釉表层，其厚度为0.1-0.5mm；(4)喷覆有底釉和面釉的陶瓷坯体干燥至水份小于0.5％后，入窑一次烧制成透明的纳米自洁釉面的卫生洁具，其烧制温度为1150-1200℃，时间为10-20小时。

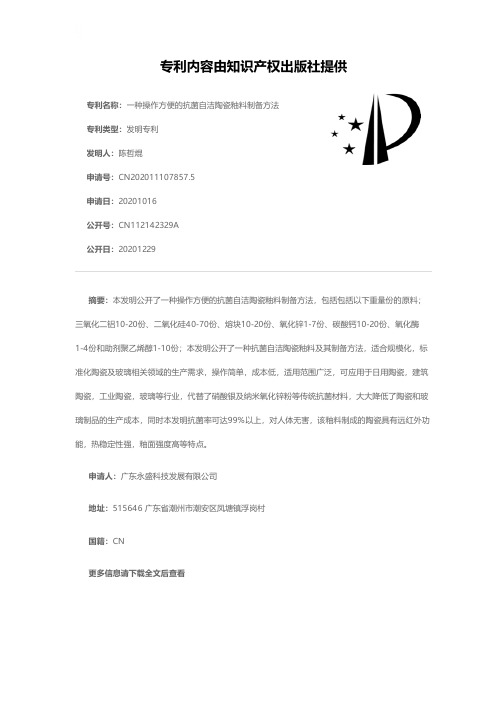

专利名称：一种操作方便的抗菌自洁陶瓷釉料制备方法专利类型：发明专利
发明人：陈哲焜
申请号：CN202011107857.5
申请日：20201016
公开号：CN112142329A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明公开了一种操作方便的抗菌自洁陶瓷釉料制备方法，包括包括以下重量份的原料；三氧化二铝10‑20份、二氧化硅40‑70份、熔块10‑20份、氧化锌1‑7份、碳酸钙10‑20份、氧化酶
1‑4份和助剂聚乙烯醇1‑10份；本发明公开了一种抗菌自洁陶瓷釉料及其制备方法，适合规模化，标准化陶瓷及玻璃相关领域的生产需求，操作简单，成本低，适用范围广泛，可应用于日用陶瓷，建筑陶瓷，工业陶瓷，玻璃等行业，代替了硝酸银及纳米氧化锌粉等传统抗菌材料，大大降低了陶瓷和玻璃制品的生产成本，同时本发明抗菌率可达99%以上，对人体无害，该釉料制成的陶瓷具有远红外功能，热稳定性强，釉面强度高等特点。

申请人：广东永盛科技发展有限公司
地址：515646 广东省潮州市潮安区凤塘镇浮岗村
国籍：CN
更多信息请下载全文后查看。
