我县常见水利工程项目划分表注：一、单个建筑物为一种单位工程时应划分：1、重要分部工程：闸（泵）室段分部、地基与基础处理分部2、重要隐蔽单元工程：桩基单元3、关键部位单元工程：闸室底板二、小型建筑物为一种分部工程时，其重要隐蔽（关键部位）单元工程参照上述规定。
单位工程核定阶段项目法人单位需提交旳基本资料1、项目法人申请质量等级核定旳申请书；2、工程施工管理汇报、监理工作汇报，建设管理汇报，设计工作汇报；（格式规定及内容请参见《水利水电建设工程验收规程》）3、第三方竣工质量检测汇报；4、单位工程施工资料（规定附后）。
一、单位工程验收资料（五册）第一册工程各阶段验收签证及施工缺陷立案表1、单位工程验收鉴定书及分部工程验收签证：验收签定书格式要严格按照《水利水电建设工程验收规程》（SL223-2023）中有关规定，按原则格式进行编写。
2、施工缺陷立案表：按SL176-2023中旳原则格式进行编写。
第二册竣工图纸竣工图是工程旳真实反应，是水利工程档案旳重要构成部分，必须做到图物相符，施工单位一定要在施工过程中认真做好施工记录、检测记录、报验记录和签证，整顿好变更文献，按规定及时编制好竣工图。
a 凡按设计图纸施工没有变动旳图纸，可由施工单位在原图上加盖“竣工图”章，即为竣工图。
b 凡在施工中，虽有一般性旳设计变更，但能在原图上加以修改、补充、阐明旳，也可由施工单位在原施工图上修改、补充（修改、补充旳内容不得超过原图幅面旳1/3），并注明修改根据，然后加盖竣工图章作为竣工图。
c 凡有施工中有重大设计变更，且原施工图不能替代旳，应按变更后旳实际状况，重新绘制竣工图，并附以有关记录阐明及变更根据，加盖“竣工图”章，作为竣工图。
d 竣工图纸由施工单位负责编制。
每张竣工图均要加盖竣工图章，并严格履行签字手续。
竣工图章应盖在每张竣工图旳图签栏上方空白处，并不得覆盖图中（原有）内容。
e 竣工图旳图幅、绘制措施、图签栏旳设置等均应符合国家“制图原则”。
工程项目划分报审表
苕溪清水入湖河道整治安吉险工段应急加固工程水闸和泵站单位工程
项目划分说明
致浙江省水利水电工程质量监督中心站
苕溪清水入湖河道整治安吉险工段应急加固工程是西苕溪干流整治清淤及生态修复工程安吉县境内的部分工程，具体包括梅溪镇老龙坝至小溪口左岸干堤和位于荆湾河道外滩滩地的临江一线堤防，堤段全长9.884公里。
其中干堤长8.687公里，防洪标准为50年一遇，主要建筑物级别为2级，临江一线堤防长1.197公里，防洪标准为10年一遇，主要建筑物级别为5级，相应构筑物的级别也为5级。
堤防沿线设置13座水闸和2座泵站，分别是湖北湾排涝站、闸、杨树湾闸、喻家闸、东渎闸、西渎闸、章村闸、大湾闸、章村大抖门闸、张家池闸、颜村闸、白庙闸、下赵闸、荆湾外滩闸、荆湾上机埠闸。
工程总投资19874万元，其中建安工程费11416元。
根据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《建筑工程施工质量检验统一标准》（GB
50300-2001），并结合本工程的实际情况，本次申报的水闸和泵站单位工程共划分1 5个分部工程，711个单元工程。
每座水闸和泵站的基础作为重要隐蔽单元工程，水闸的闸室段、进出口箱涵和泵站的主要砼结构作为关键部位单元工程，房建部分按子分部划分为单元工程。
项目划分详见附件。
精品文档word文档可以编辑！谢谢下载！。

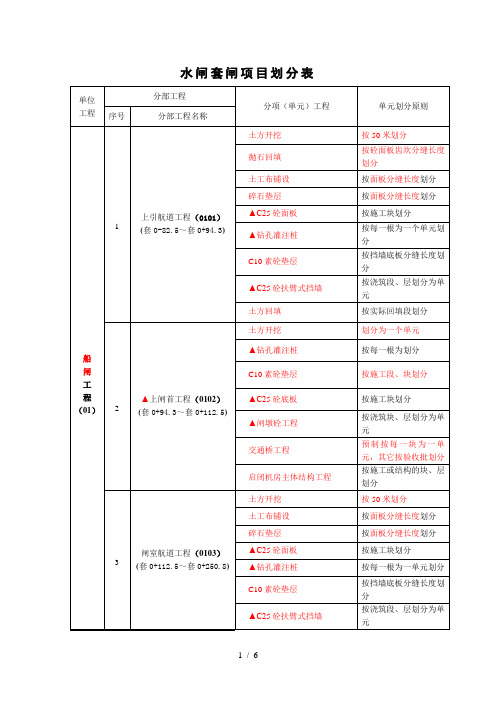

水闸单元工程划分
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
工程项目划分报审表
苕溪清水入湖河道整治安吉险工段应急加固工程水闸和泵站单位工程项目划分说
明
致浙江省水利水电工程质量监督中心站
苕溪清水入湖河道整治安吉险工段应急加固工程是西苕溪干流整治清淤及生态修复工程安吉县境内的部分工程，具体包括梅溪镇老龙坝至小溪口左岸干堤和位于荆湾河道外滩滩地的临江一线堤防，堤段全长公里。
其中干堤长公里，防洪标准为50年一遇，主要建筑物级别为2级，临江一线堤防长公里，防洪标准为10年一遇，主要建筑物级别为5级，相应构筑物的级别也为5级。
堤防沿线设置13座水闸和2座泵站，分别是湖北湾排涝站、闸、杨树湾闸、喻家闸、东渎闸、西渎闸、章村闸、大湾闸、章村大抖门闸、张家池闸、颜村闸、白庙闸、下赵闸、荆湾外滩闸、荆湾上机埠闸。
工程总投资19874万元，其中建安工程费11416元。
根据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《建筑工程施工质量检验统一标准》（GB 50300-2001），并结合本工程的实际情况，本次申报的水闸和泵站单位工程共划分15个分部工程，711个单元工程。
每座水闸和泵站的基础作为重要隐蔽单元工程，水闸的闸室段、进出口箱涵和泵站的主要砼结构作为关键部位单元工程，房建部分按子分部划分为单元工程。
项目划分详见附件。
附录 A（资料性）工程项目划分说明A.1 工程概况主要内容应包括工程概况、建设内容、设计主要工程量等。
A.2 项目划分依据A.3 项目划分表A.1工程项目划分汇总表（样表）工程项目划分表见表A.2。
表A.2 工程项目划分表（样表）附录 B（资料性）工程项目划分确认表表B.1工程项目划分确认表（样表）附录 C（资料性）独立建筑物工程项目划分C.1 拦河坝工程项目划分见表C.1～表C.9。
表C.1 拦河坝工程均质土坝工程项目划分表（样表）表C.2 拦河坝工程黏土心(斜)墙土石坝工程项目划分表（样表）表C.3 拦河坝工程混凝土面板堆石坝工程项目划分表（样表）表C.4 拦河坝工程沥青混凝土面板（心墙）堆石坝工程项目划分表（样表）表C.5 拦河坝工程复合土工膜斜(心)墙土石坝工程项目划分表（样表）表C.6 拦河坝工程混凝土(碾压混凝土)重力坝工程项目划分表（样表）表C.7 拦河坝工程混凝土(碾压混凝土)拱坝工程项目划分表（样表）表C.8 拦河坝工程浆砌石重力坝工程项目划分表（样表）C.2 橡胶坝工程项目划分C.3 水闸工程项目划分表C.3 水闸工程项目划分表（样表）C.4 涵洞工程项目划分表C.4 涵洞工程项目划分表（样表）C.5 隧洞工程项目划分表C.5 隧洞工程项目划分表（样表）C.6 渡槽工程项目划分表C.6 渡槽工程项目划分表（样表）C.7 倒虹吸工程项目划分表C.7 倒虹吸工程项目划分表（样表）C.8 泵站工程项目划分表C.8泵站工程项目划分表（样表）C.9 桥梁工程项目划分表C.9 桥梁工程项目划分表（样表）附录 D（资料性）水利枢纽工程项目划分表D.1 水利枢纽工程项目划分表（样表）附录 E（资料性）河道堤防工程项目划分表E.1河道堤防工程项目划分表（样表）附录 F（资料性）引水（渠道）工程项目划分表F.1引水（渠道）工程项目划分表（样表）。
精选文档附录2项目区分表摘自SL176—1996《水利水电工程施工质量评定规程》工程类型单位工程分部工程说明（一）土质（斜）墙土石坝一、拦河坝（二）均质土坝工程（三）混凝土面板堆石坝1、地基开挖与办理2、地基防渗3、防渗心（斜墙）★4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其余10、观察设备1、地基开挖与办理2、地基防渗3、坝体填筑4、排水5、上游坝面护坡6、下游坝面护坡7、坝顶8、护岸及其余9、观察设备1、地基开挖与办理2、趾板及地基防渗3、混凝土面板及接缝止水4、垫层与过渡层5、堆石体6、下游坝面护坡7、坝顶]8、护岸及其余9、观察设备视工程量可分为数个分部工程视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等视工程量可分为数个分部工程视工程量及施工部署可分为数个分部工程含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等.续表：工程类型单位工程分部工程精选文档说明一、拦河坝工程（四）沥青混凝土防渗墙斜（心）墙土石坝（五）复合土工膜斜（心）墙土石坝（六）混凝土（含碾压混凝土）重力坝1、地基开挖与办理2、地基防渗3、沥青混凝土斜（心）墙★4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其余10、观察设备1、地基开挖与办理2、地基防渗3、土工膜斜（心）墙★4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其余10、观察设备1、地基开挖与办理2、地基防渗与排水3、非溢流坝段4、溢流坝段★5、引水坝段6、厂坝联络段7、底孔坝段8、坝体接缝灌浆9、廊道及坝内交通10、坝顶11、消能防冲工程12、观察设备13、金属构造及启闭机安装含反滤层视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等含垫层及过滤层视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等视工程量及施工部署可分为数个分部工程不包含坝体引水工程，含河床式电站含、栏杆、路面、灯饰等大型工程可区分为数个分部工程.精选文档续表：工程类型单位工程分部工程说明1、地基开挖与办理2、地基防渗与排水3、非溢流坝段视工程量及施工部署可分为数个分部工程△4、溢流坝段★5、底孔坝段（七）混凝土（含6、坝体接缝灌浆含栏杆、路面、灯饰等一、拦河坝7、廊道碾压混凝土）拱8、消能防冲工程坝9、坝顶仅限于有周边缝拱坝△10、推力墩（重力墩、翼坝）仅限于铰拱坝11、周边锉△12、铰座13、金属构造及启闭机安装14、观察设备.（八）浆砌石重力坝续表：工程类型单位工程一、拦河坝（九）浆砌石拱工程坝精选文档1、地基开挖与办理2、地基防渗与排水3、非溢流坝段△4、溢流坝段★5、引水坝段视工程量及施工部署可分为数个分部工程6、厂坝联络段7、底孔坝段8、坝面（坝体）防渗不包含坝体引水工程，含河床式电站9、坝体接缝灌浆10、廊道及坝内交通含、栏杆、路面、灯饰等11、坝顶12、消能防冲工程大型工程可区分为数个分部工程13、观察设备14、金属构造及启闭机安装分部工程说明1、地基开挖与办理2、地基防渗与排水3、非溢流坝段△4、溢流坝段★5、底孔坝段视工程量及施工部署可分为数个分部工程6、坝面（坝体）防渗7、坝体接缝灌浆8、廊道9、消能防冲10、坝顶含、栏杆、路面、灯饰等11、推力墩（重力墩、翼坝）12、金属构造及启闭机安装13、观察设备.精选文档（一）溢洪道工程（含陡槽溢洪道、侧堰溢洪道、竖井溢洪道）二、泄洪工程（二）泄洪洞（含放空洞）续表：1、地基防渗与排水2、入口引水段3、闸室段（或溢流堰）4、泄水段5、消能防冲段6、尾水段7、护坡及其余8、金属构造及启闭机安装1、进水口或竖井（土建）2、有压泄水段3、无压泄水段4、工作闸门段（土建）5、出口消能段6、尾水段7、金属构造及启闭机安装视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程工程类型单位工程分部工程（一）坝体引水△1、入口水闸室段（土建）工程（含发电灌2、引水段溉、工业及生活3、厂坝联络段取水口工程）4、金属构造及启闭机安装三、引水工程△1、入口水闸室段（土建）（二）引水隧洞2、隧洞开挖与衬砌及压力管道工程3、调压井△4、压力管道段5、回填与固结灌浆6、金属构造及启闭机安装说明底坎及其以上部分视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程.（三）引沟渠道工程四、发电工（一）地面发电程厂房工程续表：工程类型单位工程三、引水工（二）地下发电程四、发电厂房工程工程1、入口闸室段（土建）2、明渠、暗渠3、渠道主要建筑物4、前池5、溢流堰及冲沙建筑6、金属构造及启闭机安装1、入口段2、安装间3、主机段（土建）4、尾水段5、尾沟渠6、副厂房、中控室7、水轮发电机组安装8、协助设备安装9、电气设备安装10、通讯系统11、金属构造及启闭（起重）设备安装12、主厂房房建工程13、厂区交通、排水及绿化分部工程1、安装间2、主机段（土建）3、尾水段4、尾水洞5、副厂房、中控室6、交通隧洞7、出线洞8、通风洞9、水轮发电机组安装10、协助设备安装11、电气设备安装精选文档视工程量及施工部署可分为数个分部工程闸坝式每台机组段为一个分部工程每台机组为一个分部工程电气一次、电气二次可排列分部工程拦污栅、入口及尾水闸门启闭机、桥式起重机可单列分部工程说明每台机组段为一分部工程每台机组为一分部工程尾水闸门启闭机、桥式起重机可单列分部.精选文档（三）坝内式发电厂房工程地面升压变电五、升压变站、地下升压变电工程电站续表：12、金属构造及启闭（起重）安装13、通讯系统14、砌体及装饰工程1、进水口闸室段（土建）2、压力管道3、安装间4、主机段（土建）5、尾水段6、副厂房及中控室7、交通隧洞8、水轮发电机组安装9、协助设备安装10、电气设备安装11、通讯系统12、交通廊道13、金属构造及启闭（起重安装）14、砌体及装饰工程1、变电站（土建）2、开关站（土建）3、操作控制室4、主变压器安装5、其余电气设备安装6、交通洞工程每台机组段为一分部工程每台机组为一分部工程拦污栅、入口及尾水闸门启闭机、桥式起重机可单列分部工程仅限于地下升压站工程类型单位工程分部工程说明.精选文档（一）船闸工程六、航运工程（二）升船机工程（一）漂木道工程七、过水工程（二）过木机工程八、水闸工程（含拦河（一）泄洪闸、闸、岸边引分洪闸、分水闸、（排）水闸冲砂闸、克制闸及沿海拦潮闸工程）续表：1、上引航道2、上闸首段3、中闸首段4、下闸首段5、闸室段6、下引航道7、交通桥8、金属构造及启闭（设备）安装9、电控设备安装1、上引航道2、升船机室3、金属构造及机电设备安装4、斜坡道5、下引航道1、入口段2、槽身材3、出口段4、金属构造及机电设备安装1、入口段2、过本机3、出口段4、木片电设备安装1、上游联络段2、闸室段3、消能防冲段4、下游联络段5、地基防渗及排水6、交通桥7、金属构造及启闭机安装视工程量可区分为数个分部工程每段闸首为一分部工程大型工程可区分为数个分部工程.精选文档工程类型九、过鱼工程十、交通工程单位工程（一）鱼闸工程（二）鱼道工程1、路基工程2、路面工程（一）专3、桥梁工用程（大、中公分部工程1、上鱼室2、井或闸室3、下鱼室4、金属构造及启闭机安装1、入口段2、槽身材3、出口段4、金属构造及启闭机安装1、路基土石方工程2、排水工程3、小桥4、中小型涵洞5、砌筑工程6、大型挡土墙路面工程△1、基础及墩、台2、上部支承构造3、整体及桥面说明以１～３km路段区分分部工程挡土墙、护坡、丁坝等墙高不小于6m，且长度不小于200m或墙身面积不小于1000m2时为大型土墙以１～３km路段区分分部工程特大桥能够每座为一单位工程路型）（全路工汇总）程4、互通立4、引桥工程5、防备工程1、引道工程含护坡、护岸、导流工程等交工程（全路汇总）5、地道工程（全路汇总）△2、桥梁工程视工程量可分为数个分部工程3、匝道工程1、洞身开挖△2、洞身衬砌专长地道能够每座为一单位工程3、整体及洞口△4、地道路面.续表：工程类型单位工程分部工程路（△1、标记标线工一6、交通安△2、防备栏、栅程）专全设备3、紧迫电话安装用4、照明设备安装十、交通工公程（程二按铁路工）专程有关规按铁路工程有关规定区分用铁定区分路工精选文档说明以1～3km路段区分分部工程房（1、宿舍屋三）2、其余生永久活福利房性生屋活十一、管理生（1、办公楼产四2、修配房设备房）屋屋永久3、库房性4、其余辅辅助助性房子（三）通讯设备（一）进水闸渠道工程（二）分水闸、克制闸、泄水闸、冲砂闸1、地基与基础工程2、主体工程3、地面与楼面工程4、门窗工程5、装饰工程6、屋面工程7、采暖卫生与煤气工程8、电气安装工程9、通风与空调工程10、电梯安装工程按有关规定区分1、入口段△2、闸室段（土建）3、泄水段4、消能防水冲工程5、沉砂设备6、金属构造及启闭机安装1、入口段2、闸室段（土建）3、交通桥4、消能防冲工程5、下游联接段6、金属构造及启闭机安装房子建筑工程系按《建筑安装工程质量查验评定一致标准》GBJ300—88区分分部工程.续表：工程类型单位工程（三）隧洞精选文档分部工程说明1、入口段洞身材含洞身开挖与衬砌，可视工程量△2、洞身材△3、隧洞灌浆按桩号分为数个分部工程4、出口段（四）渡槽△1、基础工程2、出入口段3、槽身4、支承构造视工程量分为数个分部工程渠道工程（五）公路桥或机耕桥（六）道虹吸管道工程（指规模较大的倒虹管道工程）（七）涵洞（制与铁路、公路及河流交错的大型涵洞）（八）干渠或支渠见附录2“交通工程”中的公人行桥列入相应明渠分部工程路桥梁1、入口段△2、管道段视工程量分为数个分部工程3、出口段4、金属构造及启闭机安装1、入口段△2、洞身视工程量分为数个分部工程3、出口1、明渠2、斜坡、跌水3、暗渠视工程量分为数个分部工程4、沿渠小型建筑物5、沿渠公路.精选文档（九）管理房子（指管理站（点）见附录2“十一、管理设备”闸房列如闸室分部工程的生活及生产用房、不含闸房）续表：工程类型单位工程（一）堤身工程提分部工程说明1、堤基办理工程堤基办理与相应堤身△2、堤基防渗工程防渗办理按有关规程区分单元工程★3、堤身防渗工程按有关规程原则区分单元工程△4、堤身填（浇、砌）筑工碾压式土堤按层，段区分单元工程，程（包含碾压式土堤填筑工程、分区土质堤填筑工程、分新筑堤按堤轴线长度200～500m，老堤加区土质堤工程、土料吹填筑堤高墙厚按堤段填筑量1000～2000m3为按一工程、混凝土防洪墙工程、砌石堤工程）个吹填围堰区段（仓）或按堤轴线长100m～5、填塘固基500m区分为一个单元工程；砼防洪墙及砌石堤工程，按有关规程区分原则区分单元防工程（二）堤岸防备工程（三）交错、联结建筑工程（包括涵闸、公路桥及其余跨河工程）6、压浸平台7、堤身平台8、堤脚防备1、护脚工程△2、护坡工程依据各建筑物的设计特色并参照有关规程区分分部工程工程。
水闸工程工程项目划分说明一、工程项目划分依据（一）《水利水电工程施工质量评定规程》 SL176-2007；（二）《水利水电基本建设工程单元工程质量等级评定标准》 SDJ249—1988；（三）《水工混凝土施工规范》DL/Y5144；（四）《混凝土强度检验评定标准》GB/T50107-2010。
二、单位工程划分（一）划分原则按设计及施工部署划分，以便于施工质量管理为原则，把每个水闸划分为一个单位工程。
（二）单位工程划分依据划分原则，本工程共分两个单位工程，单位工程名称为W 水闸工程。
三、分部工程划分（一）划分原则1、按设计的主要组成部分划分分部工程。
2、同类型的分部工程的工程量相差不宜太大。
3、每个单位工程的分部工程数目，便于质量监督管理具体确定。
(二）分部工程划分1、上游河段工程：每个水闸工程设1个分部工程，共2个分部工程2、下游河段：每个水闸工程设1个分部工程，共2个分部工程。
3、闸墩工程：每个水闸工程设1个分部工程，共2个分部工程，本分部工程为主要分部工程。
4、启闭房工程：每个水闸工程设1个分部工程，共2个分部工程，本分部工程为主要分部工程。
5、闸门设备安装：每个水闸工程设1个分部工程，共2个分部工程，本分部工程为主要分部工程。
6、电气设备安装工程：每个水闸工程设1个分部工程，共2个分部工程。
以上共计划分为12个分部工程，其中主要分部工程3个。
四、单元工程划分原则（一）上游河段工程单元工程划分原则1、拆除、恢复左右防洪堤、人行道、绿化等工程：每个水闸上游河段工程的拆除、恢复左右防洪堤、人行道、绿化等工程划分为1个单元工程，共分2个单元工程；2、围堰工程：每个水闸的上游河段围堰工程划分为左右各1个单元工程，每个水闸工程分2个单元工程，共分4个单元工程；3、抽水：每个水闸工程划分为1个单元工程（也可按时长划分），共分2个单元工程；4、去淤基础挖土、石方：每个水闸工程划分为左右各1个单元工程，共分4个单元工程；5、回填砂卵石：W（F水闸无此项）水闸工程中，划分为1个单元工程；6、浇筑C20砼铺盖：W（F水闸无项）水闸工程中，按施工块划分单元工程，共分8个单元工程。
