随钻自然伽玛的测量原理及性能参数1．测量原理：井下探管通过伽玛探测器将地层的自然伽玛射线转换成电脉冲信号，经过处理后，得到伽玛射线的计数率，通过MWD 的泥浆脉冲传输系统传输到地面，经处理后得到实时伽玛曲线。
同时，伽玛计数率被送入伽玛探管的存储器中存储，待探管从井底取出，将存储的数据处理后，得到回放的伽玛曲线。
2、性能参数：工作温度:-25～150℃电池寿命:连续测井500h测量范围:0 ～ 500API精确度: ±2 API垂直分辨率: 6"(152.4mm)内存数据获取率:每16秒一个数据TRIM 随钻电阻率的测量原理及性能参数地 层井 眼发射线圈接收线圈 感生电流大地环发射线圈电路接收线圈电路 1、测量原理：2 .性能参数•工作频率19.2kHz•工作温度范围-25 ～150°C•测量范围0.1 ohm.m ～2000 ohm.m •垂直分辨率12 ～24 " (0.305～0.610 m) •探测深度112 " (2.845m) @ 10 ohm.m84 "(2.130m) @ 1 ohm.m•泥浆类型水基,油基和饱和盐型•承受压力15,000psi (103.4 MPa) •最大工作排量750 GPM (47L/s)•电池寿命150 hours (连续测井) •数据点（内存记录）174,080 个电阻率值•记录参数视电阻率(Ra)温度(Ti)•记录速度8秒~200秒•设置延迟时间10天MWD+自然伽玛+电阻率MWD+伽玛电阻率电阻率探测短节上井前的准备1）去井队上测量好无磁钻铤长度，利用软件计算好加长杆长度，注意计算时不要忘记加一个COUPLING的长度。
2）根据清单准备仪器。
伽玛和电阻率上井清单地面系统1.伽玛接口箱DTU一台2.伽玛电缆一套3.深度传感器+配合接头二个4.悬重传感器+配合快速接头二个5.伽玛专用热敏打印机+打印纸一台6.电阻率接口箱一台7.电阻率电缆一根8.电阻率测试和内存数据回放盒一个9.电阻率串口装卸专用工具+专用尖嘴钳+卡簧+电阻率磁性开关各一个10.电阻率专用编程器一个11.电阻率专用计算机+软件井下仪器1.伽玛双D电池筒+双D电池+电池堵头+电池插销各二根2.伽玛探管+抗压筒3.电阻率专用SEA（目前为0251、0387、0496、0507一根）4.电阻率电池堵头+电池（视现场要求）5.电阻率短节+上下保护接头+电池短节（视现场要求配扣型）6.电阻率配合公母插头及根据现场无磁性钻铤长度所需的加长杆（注意必须精确获得无磁钻铤的长度和所要用的脉冲器的悬挂短节的长度，以此为依据计算电阻率加长杆的长度）7.电阻率所需的上下配合接头和拆装电阻率的连接接头以及提升接头（视现场要求配接头扣型）8.所需的各种密封圈串测试仪器，确保仪器正常工作仪器串接测试将仪器各个部分串接起来，用PC机监控仪器是否正常工作。

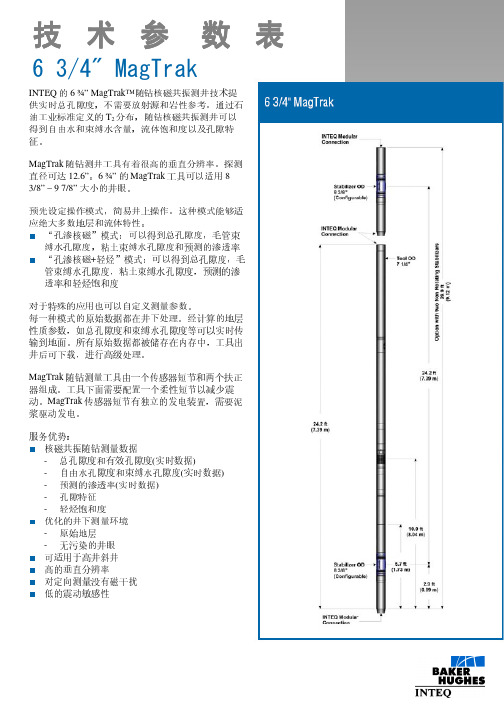

INTEQ 的6 ¾” MagTrak™随钻核磁共振测井技术提供实时总孔隙度，不需要放射源和岩性参考。
通过石油工业标准定义的T 2分布，随钻核磁共振测井可以得到自由水和束缚水含量，流体饱和度以及孔隙特征。
MagTrak 随钻测井工具有着很高的垂直分辨率。
探测直径可达12.6”。
6 ¾” 的MagTrak 工具可以适用8 3/8” – 9 7/8” 大小的井眼。
预先设定操作模式，简易井上操作。
这种模式能够适应绝大多数地层和流体特性。
■ “孔渗核磁”模式：可以得到总孔隙度，毛管束缚水孔隙度，粘土束缚水孔隙度和预测的渗透率 ■ “孔渗核磁+轻烃”模式：可以得到总孔隙度，毛管束缚水孔隙度，粘土束缚水孔隙度，预测的渗透率和轻烃饱和度对于特殊的应用也可以自定义测量参数。
每一种模式的原始数据都在井下处理。
经计算的地层性质参数，如总孔隙度和束缚水孔隙度等可以实时传输到地面。
所有原始数据都被储存在内存中，工具出井后可下载，进行高级处理。
MagTrak 随钻测量工具由一个传感器短节和两个扶正器组成。
工具下面需要配置一个柔性短节以减少震动。
MagTrak 传感器短节有独立的发电装置，需要泥浆驱动发电。
服务优势：■ 核磁共振随钻测量数据- 总孔隙度和有效孔隙度(实时数据) - 自由水孔隙度和束缚水孔隙度(实时数据) - 预测的渗透率(实时数据) - 孔隙特征- 轻烃饱和度■ 优化的井下测量环境- 原始地层- 无污染的井眼■ 可适用于高井斜井■ 高的垂直分辨率■ 对定向测量没有磁干扰■ 低的震动敏感性技 术 参 数 表6 3/4" MagTrak6 3/4" MagTrak 井眼尺寸 8 3/8“ - 9 7/8“传感器距底端位置 9.97ft(3.04m)公称外径 6 3/4" (17.15cm)公称直径12.6“(320mm)两个低震动扶正器回波间隔可自定义,最小0.6ms 套筒长度9.6“(24.5cm)回波数可自定义,最大5000外径1/8“欠尺寸共振频率500kHz 总长/总重名义磁场梯度 2.0G/cm 传感器带下扶正器 24.2ft(7.4m)3 197lbs(1 450kg)内存384MB,相当于340小时上扶正器 5.7ft(1.73m)705lbs(320kg) 2.8"(70mm)电源泥浆涡轮发电*静态纵向分辨率接头纵向分辨率 2 ft(钻速50ft/hr 和1空隙单位) 4 ft(钻速100ft/hr 和1空隙单位) NC50下：INTEQ 标准扣NC50NC50下：INTEQ 标准扣NC501 300 - 2 500 lpm 1 000 - 1688 lpm 最大钻压562 022 lbf(2 500kN)最大扭矩（钻头处）23 500ft-lbf(32 kNm)最大失效扭矩（钻头处）47 500ft-lbf(65 kNm)最大失效拉力无旋转持续操作无旋转最大温度最大最小操作时300°F (150°C)-14°F(-10°C)极限温度347°F(175°C)-40°F(-40°C)最大静水压25 000 psi (1 725 bar)泥浆类型不含铁矿粉，不含海绵铁最小泥浆电阻率0.02ohm-m 最大轴向,径向,切向震动参阅《补充技术参数》881 251 lbf (3 920 kN)1 162 262 lbf (5 170 kN) 最大狗腿度值对应相应的钻具组合，它受到不同参数的影响，如钻具组合方式，井身结构，钻进模式(造斜、降斜或稳斜)。

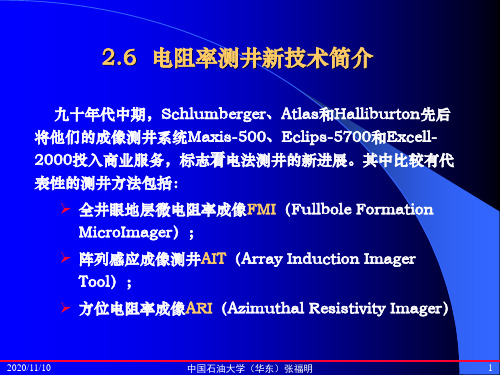

随钻电阻率测井仪器的实现黄忠富 黄瑞光(武汉华中科技大学) 陈 鹏(江汉测井研究所)摘要黄忠富,黄瑞光,陈鹏.随钻电阻率测井仪器的实现.测井技术,2002,26(2):172～175介绍最新研制的随钻电阻率测井仪器的测量原理、实现方法,并具体分析电路硬、软件的设计以及元器件选择中应注意的问题。
多次模拟运行试验表明,该仪器达到了设计指标,性能良好,稳定可靠。
关键词: 随钻测井 电缆测井 电阻率 测井仪器 原理 设计ABSTRACTH u ang Zhongfu ,H u ang R uigu ang ,Chen Peng.Development of MW D R esistivity Logging T ool.W LT,2002,26(2):172-175A new MW D resistivity logging tool has been developed.Its measurement principle ,im plementation ,hardware and s oftware designs are introduced.Problems to be n oticed in circuit design and com ponents selection are als o indi 2cated.Simulating tests sh ow this toolis up to the design standards ,better in performance and m ore reliable in quali 2ty.Subjects :MW D cable logging resistivity logging instrument principle design引言随钻测井(Measurement While Drilling )是一种比较新的技术,和传统的电缆测井相比较,随钻测井具有实时性好、测井精度高、节省测井成本等优点[1],并且当一些井不能用电缆测井,或者在某些特殊地层条件下操作困难、花费钻井时间过多的时候,就必须用随钻测井代替电缆测井。
随钻⾃然伽马、电阻率的地质导向系统及应⽤.doc随钻⾃然伽马、电阻率的地质导向系统及应⽤程树林桂维兴摘要：地质导向钻井技术的应⽤体现了随钻测井资料的重要⼯程价值。
本⽂总结了随钻⾃然伽马、电阻率在地质导向钻井中应⽤的3种测量⽅式特征，即近钻头测量、基于随钻估计和预测⽅法的随钻测量、随钻⽅位⾃然伽马和电阻率测量；描述了随钻⾃然伽马、电阻率的实时解释⽅法，根据不同区域的地质特点、岩性测井特征和储集层的物性特征，将随钻测井数据与事先设定的储层地质特征进⾏实时对⽐和评价，完成地层对⽐、流体性质判别和储层参数解释；说明了随钻⾃然伽马、电阻率的刻度⽅法，通过仪器的标准化刻度及量值传递，为定量解释地层提供准确的测井资料；结合实践介绍了利⽤随钻⾃然伽马、电阻率实时测井曲线，根据不同岩性和不同层位⾃然伽马、电阻率的差异特性，结合邻井资料和⽆孔隙度测井资料条件下的孔隙度解释模型，在⼯程应⽤中实现基于随钻⾃然伽马、电阻率的地质导向系统。
0 引⾔地质导向是集定向测量、导向⼯具、地层地质参数测量、随钻实时解释等⼀体化的测量控制技术。
在钻井过程中，在测量井眼轨迹⼏何参数的同时，实时测量地质参数，绘出⾃然伽马、电阻率、岩性密度、中⼦孔隙度、压⼒曲线，并以此实时解释评价钻遇未污染地层的特性、**液界⾯，从⽽准确判定储层特性，指导现场⼯程师调整轨迹，控制钻具有效穿⾏于**藏最佳位置，实现地质导向。
不同岩性的地层其⾃然伽马变化范围不同，⽽致密层、渗透层和****⽔层的电阻率也不相同。
随钻时，可充分利⽤不同岩性、不同层位的⾃然伽马、电阻率的差异特性，结合地质录井资料识别岩性，及时提供地层⾃然伽马、电阻率数据以指导现场⼯程师判断是否钻遇⽬的层。
同时由于随钻密度、中⼦孔隙度测量带有放射源，使⽤风险⾼，推⼴受到⼀定局限，在随钻测井实践中，⽤随钻⾃然伽马识别地层岩性，⽤⾃然伽马、电阻率以及结合邻井测井资料进⾏地层对⽐，建⽴⽆孔隙度测井资料条件下的孔隙度解释模型，实现随钻实时解释，从⽽实现以随钻⾃然伽马、电阻率为地层测量基础的地质导向系统。
随钻测井技术在水平井中的应用发表时间：2008-12-10T09:50:13.700Z 来源：《黑龙江科技信息》供稿作者：杨显敬许孝顺[导读] 随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。
摘要：随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。
关键词：随钻测井(LWD)；水平井；井眼轨迹；井斜角;B64-28KH井水平井技术是20世纪最重要的钻井技术之一，能提高石油勘探开发效果、油井产量和油藏采收率。
近年来，随着随钻测井技术的发展和应用，水平井技术进一步完善。
实践证明，随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。
随着油田勘探开发难度的不断增加，该项技术将得到更加广泛的应用。
1 随钻测井技术简介随钻测井就是在钻进作业的同时，实时测取地质参数，并绘制出各种类型的测井曲线，作为地质人员进行地质分析的依据。
由于是实时测量，地层暴露时间短，因此，测井曲线是在地层液体有轻微入侵甚至没有入侵的情况下获得的，与电缆测井相比，更接近地层的真实情况。
在必要的情况下，还可以将随钻地质测井曲线与电缆测井曲线进行对比，获得地层被流体侵入的实际资料，为地层液体的特性分析提供帮助。
随钻测井提供的实时地质参数数据，可以帮助现场人员对将要出现的地层变化做出准确的判断。
在水平井钻井中，配合定向参数测量，可以准确地控制井眼轨迹穿行于储层中的最佳位置，有效地回避油/气和油/水界面，从而显著提高钻井效率，缩短钻井周期，从整体上降低钻井成本。
利用这一技术可以大幅度地提高单井产量和储层采收率。
目前国内使用较多的是从贝克休斯公司引进正脉冲LWD(LOGGING While Drilling)无线随钻地质参数测量仪。
随钻测量随钻测井技术现状及研究随钻测量(measure while drilling，MWD)技术可以在钻进的同时监测一系列的工程参数以控制井眼轨迹，提高钻井效率。
随钻测井(logging while drilling，LWD)技术可以不中断钻进监测一系列的地质参数以指导钻井作业，提高油气层的钻遇率[1-5]。
近年来，油气田地层状况越来越复杂，钻探难度越来越大。
在大斜度井、大位移井和水平井的钻进中，MWD/LWD是监控井眼轨迹的一项关键技术[6-8]，是评价油气田地层的重要手段[9]，是唯一可用的测井技术[3]，而常规的电缆测井无法作业[10]。
国外的MWD/LWD技术日趋完善，而国内起步较晚，技术水平相对落后，国际知识产权核心专利较少[9]，与国外的相关技术有一段差距。
本文介绍国内外MWD/LWD相关产品的技术特点和市场应用等情况，分析国内技术落后的原因以及应对措施。
1 国外MWD/LWD技术现状20世纪60年代前，国外MWD的尝试都未能成功。
60年代发明了在钻井液柱中产生压力脉冲的方法来传输测量信息。
1978年Teleco公司开发出第一套商业化的定向MWD系统，1979年Gearhart Owen公司推出NPT定向/自然伽马井下仪器[10]。
80年代初商用的钻井液脉冲传输LWD 才产生，例如：1980年斯伦贝谢推出业内第一支随钻测量工具M1，但仅能提供井斜、方位和工具面的测量，应用比较受限，不能满足复杂地质条件下的钻井需求[11]。
1996年后，MWD/LWD技术得到了快速的发展。
国际公认的三大油服公司：斯伦贝谢、哈里伯顿、贝克休斯，其MWD/LWD技术实力雄厚，其仪器耐高温耐高压性能好、测量精度高、数据传输速率高，几乎能满足所有油气田的钻采，在全球油气田均有应用。
斯伦贝谢经过长期的技术及经验积累，其技术特点为高、精、尖、专，业内处于绝对的领先地位[12-15]，是全球500强企业。
LWD的技术主要体现在智能性、高效性、安全性[10]。
