某小区楼宇智能化可视对讲系统方案一、系统介绍由于科技发展社会进步带来了人们生活模式的巨大变化，许多用户对原有的智能家居控制器的功能提出了许多新的要求。
面对这一新的局面，为满足用户新的需求，专门开发了具有与来访者可视对讲功能的NST2000型可视家居控制器。
它是智能园区的主要组成部分，意在为用户创造一个安全、方便、舒心的居住环境。
其主要结构有系统主机、网关控制器、大门出入控制器、可视单元控制器、可视家居分线器、可视终端匹配器等组成。
系统控制基本功能有：可视对讲（大门可视对讲和单元门可视对讲）、小区图文信息通知、紧急报警（漏气、烟感、玻璃破碎）和求助、门禁和家电控制（预留条件）等。
二、系统组成系统由主机、大门出入控制器、家居控制器、单元控制器、网络控制器等主要设备构成。
1、家居控制器由显示屏、换屏键、对讲话机、开门按钮、无线收模块、I\O模块、指示灯等组成。
主要完成对来访者可视对讲、紧急报警和求助等功能。
2、单元控制器由摄像机、麦克风、磁力门、键盘、读卡器、开门按钮及电源部分组成。
输入电源为交流220伏，输出为交流24伏，另有24伏直流蓄电池备用。
主机24伏电源除为本机供电外，还同时向最多18个用户家居控制器提供工作电源。
当楼层用户超过18户时，每增加18个用户可在楼层适当位置增设一个用户控制器的电源箱，向第19~36个用户家居控制器提供电源，当用户超过36个时，以此类同的迭加。
3、大门控制器由摄像机、麦克风、磁力门、键盘、读卡器、开门按钮及电源部分组成。
它不向用户家居控制器提供工作电源。
仅完成大门外来访者与园区内住户间可视通话及开门工作。
4、网络控制器由指示灯和通信接口组成。
系统是一个典型的二级网络，主机通过一条CANBUS将楼层内所有的用户家居控制器网络起来，另一条CANBUS与上位机联接以实现集中控制和远程服务。
三、系统功能描述主机功能信息下发：通过网络对全部或某一个住户下发短信息。
报警处理：接收住户上传的各种报警信息，然后做出相应处理。

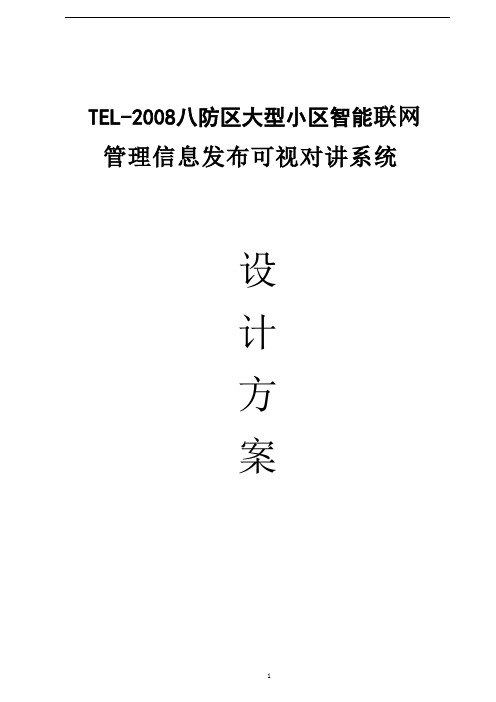

TEL-2008八防区大型小区智能联网管理信息发布可视对讲系统设计方案目录智能化大型小区楼宇数码联网可视对讲系统设计方案一、第一章概述一.前言 (1)...............................................................1 (4)1、系统设计原则 (4)2、设计综述 (5) (6)①系统设计依据 (6)②系统设计标准 (6)③系统总体设计 (7)④单元方案 (8)⑤系统性能简介 (8)1.1系统器材结构 (8)1.2联网功能的实现 (8)1.3灵活性的特点 (9)1.4访客呼叫功能 (9)1.5住户呼叫功能 (9) (10)二、第二章（小区智能化系统设计）五．TEL-2008八防区大型小区联网安防管理信息发布对讲系统功能介绍与技术参数 (10)5可视对讲数码门口机带门禁刷卡（TEL-2008LMT) (10)可视对讲数码门口机带门禁刷卡(TEL-2008KMT) (12)别墅小门口机(TEL-2008LT联) (13)别墅小门口机(TEL-2008AT联) (14)可视联网解码器(TEL-2008KLJM) (15)系统电源(TEL-40P) (15)可视专用集中电源(TEL-P50V) (16)可视对讲室内分机(TEL-2008FV-D) (18)可视对讲室内分机性能(TEL-2008FV-Z) (19)可视对讲室内分机(TEL-2008FV-H) (21)免提可视对讲室内分机(TEL-2008MFV-A) (22)免提可视对讲室内分机(TEL-2008MFV-M) (23)免提可视对讲室内分机(TEL-2008MFV-G) (25)免提可视对讲室内分机(TEL-2008MFV-D) (26)管理中心机(TEL-2008GT) (27)6网络连接器(TEL-2008WJ) (29)可视联网解码器(TEL-2008KLJM) (30) (30)系统介绍 (31)系统组成\功能说明及特点 (32) (32) (33) (36)系统配置介绍 (37) (38)可视联网解码的配置要求 (38) (38)3.4系统组网架构,布线示意图 (38) (40)七.施工组织\设计及施工进度 (40) (40) (40) (41) (41)(二).工程施工管理 (41) (41) (41) (41)(三).工程施工部署 (42) (42) (42) (42) (43)15.结语 (44)16.竣工验收及付款式 (44)17.售后服务 (45)18.系统后期服务工作 (46)19.质量承诺 (47)20.服务承诺 (47)21.主要从业人员一览表 (49)22.楼宇系统设备的基本配置及报价 (50)23.监控系统工程基本配置及报价 (51)24.停车场管理系统基本配置及报价 (52)25.巡更系统基本配置及报价 (54)26.背景音乐系统基本配置及报价 (55)27.周界红外报警系统基本配置及报价 (56)28.工程总预算 (57)39.智能楼宇接线示意图 (58)30．投标文件 (59)广西玉林悉尼城大型小区智能化楼宇数码联网对讲系统设计方案随着人民生活水平的提高，人们对智能小区的要求也提高了。
智慧社区楼宇（可视）对讲系统设计方案XXX科技有限公司2023年XX月XX日目录一系统设计思路 (2)二系统架构 (3)三系统组成 (4)3.1 小区入口 (4)3.2 单元门口 (4)3.3 户内 (5)3.4 管理中心机 (5)3.5 信号传输 (6)3.6 系统供电 (6)四系统功能 (7)4.1 可视对讲功能 (7)4.2 监视功能 (8)4.3 门控开锁 (8)4.4 信息发布 (10)4.5 网络功能 (10)4.6 报警功能 (11)一系统设计思路楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高的产品，并减少施工布线和人工等费用，节约建设成本。
本项目考虑采用数字化TCP/IP可视对讲系统进行设计，TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级，同时对讲系统结合人脸智能化技术，打造智能小区一脸通、一码通方案，让业主享受更加快捷、更加智能化的生活。
全数字楼宇对讲系统基于网络技术和嵌入式技术进行研发，产品成熟稳定，集可靠性、安全性、实用性、合理性、适用性、先进性、经济性、科学性、兼容性、扩展性于一身。
◆全数字可视对讲系统主要由可视对讲管理主机、室内分机、门口主机、围墙机等组成，通过交换机等网络设备接入网络，整个系统采用国际通用TCP/IP 网络构架，真正做到TCP/IP到户。
◆不管是室内分机还是门口主机都分配一个唯一的IP地址，通过SNMP网络管理协议，实现在网设备统一管理，对在网设备进行实时监测，一发现设备异常，管理中心会第一时间发现并及时解决故障，给用户带来极大便利。
◆管理主机、室内分机、门口主机等设备均采用了稳定的嵌入式Linux技术，系统安全稳定可靠。
◆具备故障隔离功能，主要用于户与户之间或户与层之间设备的隔离，起到隔离故障信号，所有分机线路的信号、电源等通通实现故障隔离，即使任何住户装修引起线路短路、断路，均不影响系统和其他用户的正常使用，以保证系统运行的稳定性。
住宅小区智能化可视对讲门禁系统设计方案5.1 概述随着e时代信息产业的飞速发展，IT技术正在改变人们生活的方方面面。
近年来，国家建设部大力推进住宅产业建设的步伐，建筑行业得到快速发展，建筑中的智能小区日渐增多，智能建筑逐步普及到住宅小区。
如今智能化系统已是住宅建设的必备要素之一，也成为开发商的一大卖点。
智能建筑通过对建筑物的四个基要素（结构、系统、服务和管理），以及它们之间的内在联系。
以最优化的设计，提供一个投资合理，又拥有高效率、舒适、温馨、便利以及安全的居住环境。
“***”住宅小区做为一个在信息革命和知识经济时代开发的楼盘，当然不能少了住宅智能化系统之一楼宇对讲系统。
一个完善的智能化社区，具有便捷、安全、舒适、高档的生活环境，确保每一个住户的生命财产的安全，是家庭防盗报警系统最大的意义，创造一个住宅的理想空间是本系统的目的所在。
5.2 需求分析我们根据“***”住宅小区项目一期的实际情况及我们多年的智能小区对讲门禁系统设计经验，分析如下：住宅单元内采用信息型彩色可视对讲系统，小区室外彩色可视对讲联网。
小区ID卡门禁系统联网，有单元门口机的地方安装嵌入式门禁控制器，没有对讲门口机的地方，安装一体化门禁控制器。
门禁系统和对讲系统各自独立布线，互不影响。
在每户室内设置壁挂式免提7寸彩色可视室内分机。
地上单元门入口设置嵌入式数码彩色可视门口主（副）机，内置嵌入式ID门禁读卡控制器；地下室单元门入口设置刷卡一体门禁机。
小区监控管理中心设置彩色可视管理中心机和门禁发卡设备及联网门禁管理软件。
当访客来到相应的住户单元门口时，通过该单元地上单元门口主机或副机与住户进行彩色可视通话，由住户确认访客后再开启单元电控门。
或者访客使用单元门口主机或副机呼叫小区监控中心管理主机，管理人员与访客进行彩色可视通话，并确认访客身份后，为访客开启单元电控门。
小区业主或小区管理人员，在地下室停车后，通过安装在通向本单元通道门上的刷卡一体门禁机刷卡后进入单元内。
智能化住宅小区楼宇对讲系统可视化技术设计与实现摘要：楼宇对讲可视化技术是当下智能化住宅小区的标配，其作用是为住户与来访者之间提供最直接的视频语音通话功能，以防止非法人员的擅自进入。
本文首先介绍了可视对讲系统的结构设计及功能，结合实例设计分析，详细阐述了该系统的设计实现及应用管理，以供相关人员参考借鉴。
关键词：智能化住宅；对讲系统；设计楼宇对讲可视化系统为楼宇内住户与外来访客之间的沟通提供了最直接的视频语音通话，住户通过显示的外来访客图像，可以决定是否让来访客人进入。
该系统连接社区保安安全防范系统，当发现违法犯罪行为时能及时报警，达到防盗的目的。
智能楼宇可视对讲系统可与计算机相联接进行安防信息统一管理，实现了智能化住宅小区的目的，提供了科学化的物业管理，给整个小区创造了舒适安全的住宅环境，具有极大的使用价值。
1 可视对讲系统的结构与功能楼宇可视对讲系统是采用计算机技术、通信技术、密码识别技术、视频显像技术而设计的一种访客识别智能管理系统。
楼宇可视对讲系统从单机型控制器到模块化网络型的发展，将楼宇的入口、住户室内和小区物业管理中心三方面的通信包含在同一网络中，有效地使住户的人身和财产安全得到保障。
通常情况下，在系统控制器的作用下，楼门处于闭锁状态，本楼内的住户可以用钥匙或密码、刷卡开门达到自由出入，当有访客时，需在单元门外的主机键盘上输入被访住户的房间号，呼叫被访住户的室内分机，在两者进行双向通话后，若住户允许被访，就用室内分机上的开锁按键打开单元楼入口门上的电插锁，来访者可进入楼内。
同时，住宅小区的物业管理部门也可以通过管理机，对小区内各住宅楼宇对讲系统的工作进行监视，如有住宅楼入口门被非法打开或出现故障，管理机会发出报警信号并显示出报警的内容和地点，等待管理人员处理异常。
2 可视对讲门禁系统的设计2.1 设计指导思想系统的安全性、可靠性、可扩充性和可维护性是系统是否真正实用的关键所在。
目前市面上的门禁系统为了实现更多的功能，采用模块化设计的方法进行构建。
智能小区可视对讲系统的应用设计及布线说明智能小区可视对讲系统的应用设计及布线说明随着社会的发展，安全、舒适和先进的居住环境已成为现代化住宅小区（或智能化住宅小区）的基础，而住宅小区楼宇对讲系统则是营造这基础的一个重要组成部分。
住宅小区楼宇对讲系统有可视与非可视型。
系统把楼宇的入口、住户及小区物业管理部门（或保安人员）三方面的通讯包含在同一网络中，成为防止住宅受非法侵入的重要防，有效的保护了住户的人身和财产安全。
系统的功能和原理楼宇对讲系统是采用单片机编程技术，双工对讲技术，CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。
楼门平时总处于闭锁状态，避免非本楼人员在未经允许的情况下进入楼内。
本楼内的住户可以用钥匙或密码开门自由出入。
当有客人来访时，客人需在楼门外的对讲主机键盘上按出被访住户的房间号，呼叫被访住户的对讲分机，接通后与被访住户的主人进行双向通话或可视通话。
通过对话或图像确认来访者的身份后，住户主人允许来访者进入，就用对讲分机上的开锁按键打开控制大楼入口门上的电控门锁，来访客人便可进入楼内。
来访客人进入后，楼门自动锁。
住宅小区物业管理的部门通过小区对讲管理主机，可以对小区内各住宅楼宇对讲系统的工作情况进行监视。
如有住宅楼入口门被非法打开、对讲系统出现故障，小区对讲管理主机会发出报警信号和显示出报警的内容及地点。
系统的组成和类型小区楼宇对讲系统的主要设备有对讲管理主机、门口主机、用户分机、电控门锁、多路保护器、电源等相关设备。
对讲管理主机设置在住宅小区物理管理部门的安全保卫值班室内，门口主机设置安装在各住户大门内附近的墙上或台上。
系统可以按用户要求进行不同的配置，如在同一幢大楼中可视与非可视系统可同时共用等。
系统的类型主要有以下三种：1、单户型：具备可视或非可视对讲、遥控开锁、主动监控，使家中的电话（与市话连接）、电视可与单元型可视对讲主机组成单元系统等功能，室内机分台式机和扁平挂壁式两种。
智慧小区可视对讲系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统功能 (2)2.1 访问对讲功能 (2)2.2户户对讲功能 (2)2.3 三方通话功能 (3)2.4 安防报警功能 (4)2.5 视频监控功能 (5)2.6 电梯联动功能 (5)2.7 住户呼梯 (6)2.8 信息发布功能 (6)2.9 门禁管理功能 (7)2.10 云对讲功能 (8)2.11 图像存储功能 (9)2.12 智能锁联网 (10)三应用组成 (11)一系统概述可视对讲系统是一种针对现代物业要求设计的保安系统，以管理中心为核心，以可视对讲为主体，可与计算机系统相连接，实现呼叫、对讲、监视、开锁、联网、文字/图片信息发布、住户/访客呼叫抓拍、安防报警、户户对讲等多种功能。
二系统功能2.1访问对讲功能访客的呼叫采取两次确认模式，即在小区每个出入口设立围墙机，通过围墙机可与住户进行对讲通话，经过住户确认后，访客进入小区，此为一次确认。
访客来到相应的单元时，通过该单元可视对讲门口机与住户再次通话，由住户确认后开启单元电控门，此为二次确认。
并且门口机有图像抓拍功能，室内机可存储门口机抓拍的图像，两次确认的方式可对小区的访客进行严格有效的出入控制，进一步保障小区的住户安全。
来访客人可在单元门口主机或围墙门口主机上拨号呼叫住户室内分机，住户室内分机振铃，屏幕上同时显示来访者的图像，住户提起话机即可与来访者通话；室内分机可随时显示单元门口机图像。
2.2户户对讲功能对讲系统室内机具有小区局域网户户对讲功能，即在同一个小区内任意两个室内机之间可实现呼叫对讲，此功能完全基于小区对讲局域网，无需任何费用，充分利用了可用资源。
如下图所示。
户户对讲功能示意图2.3三方通话功能来访者与住户通话客人来访，通过单元门口机拨打住户号码，对应的室内机即发出和弦振铃声，同时将来访者图像传至室内机可视模块，点触接听键即可通话。
来访者、住户与管理中心通话来访者通过门口机，可呼叫住户与管理中心，实现双向对讲。
住宅小区楼宇可视对讲系统方案设计住宅小区楼宇可视对讲系统方案设计随着现在社会的发展，人类居住的小区都希望有着良好的环境和安全感，人们才能够安逸的生活。
社区的发展需有这些基本条件才能吸引购买力，房地产发展商将面临一些实际问题：对于如何保障社区的安全及在管理上的方便，即能保障发展商的利益又能保障居住社区人员的需求及安全感、归属感，这是一个新的课题，让发展商去面对和解决好。
笔者依此做出一个可视系统方案设计，在保障资金投入合理的情况下让社区形成一个安全、舒适的文明社区。
1.1工程概述1.1.1项目名称本项目为广东省珠海市×××花园，它体现了造价、标准、水平的特殊关系，在符合地方情况的前提下实现住宅的智能化，即达到“现代化的智能住宅小区”。
1.1.2项目内容及目标互通式可视楼宇对讲系统。
应实现的目标：为住宅小区建设一套先进、严密、适用、美观、性能稳定的弱电系统。
1.2设计标准和范围1.2.1 设计依据设计涉及的计量单位采用国际单位SI制；设计涉及的所有设备、材料，除专门规定外，均依照下列标准规范进行设计、制造、检验和验收；《安全防范工程程序与要求》GA/T75－94；《安全防范系统通用图形符号》GA/T74-94；《防盗报警控制器通用技术条件》GB12663-90；《入侵探测器通用技术条件》GB10408.1-98；《智能建筑设计标准》DBJ08-47-95；《民用建筑电气设计规范》JGJ/T16-92；《商用建筑线缆标准》EIA/TIA-569。
1.2.2设计范围针对珠海市×××花园的实际情况，设计“可视互通式楼宇对讲系统”。
1.3设计原则衡量一个住宅小区智能化系统的成功与否，并非仅仅取决于智能化系统的多少、系统的先进性或集成度，而是取决于系统的设计和配置是否经济合理并且系统成功运行，系统的使用、管理和维护是否方便，系统或产品的技术是否成熟适用，换句话说，就是如何以最少的投入、最简便的实现途径来取最大的功效。
智能小区中楼宇可视对讲系统的设计方案范本一、引言1.1目的本设计方案旨在为智能小区楼宇可视对讲系统的设计提供一个可行性的方案，并满足小区住户与外部访客之间的语音、视频通讯需求。
1.2背景信息智能小区楼宇可视对讲系统是一种应用于大型住宅小区的安防设备，它通过内部网络连接住户室内机和小区大门机，实现住户与访客之间的远程语音、视频通讯。
该系统具有安全、便利等优点，并能够实现智能门禁、访客记录等功能。
二、系统功能需求2.1通话功能系统应能够实现住户和访客之间的语音通话功能，包括互相呼叫、接听、挂断等。
2.2视频功能系统应能够实现住户和访客之间的视频通话功能，住户能够通过室内机观察访客的身份。
2.3远程开门功能系统应支持远程开门功能，即住户能够通过室内机远程开启小区大门，方便访客的进出。
2.4呼叫转移功能系统应支持呼叫转移功能，住户可以将来访的访客呼叫转移到其他住户的室内机上。
2.5语音留言功能系统应支持语音留言功能，即住户和访客在无法接通的情况下，可以通过留言的方式进行交流。
2.6访客记录功能系统应支持访客记录功能，可以记录住户和访客的通话记录和来访记录，方便住户随时查看。
三、系统硬件组成3.1室内机室内机作为住户使用的设备，应具备显示屏、摄像头、麦克风、扬声器等功能，以实现视频通话和语音通话。
3.2大门机大门机作为访客使用的设备，应具备摄像头、麦克风、扬声器等功能，以便住户可以通过室内机观察访客的身份，并与访客进行通话。
3.3控制中心控制中心作为整个系统的核心设备，负责调度和控制室内机、大门机之间的通讯，实现通话、开门、留言等功能。
四、技术方案4.1网络搭建系统中的室内机、大门机和控制中心应通过内部局域网进行连接，以保证通信稳定和信息安全。
4.2数据传输系统中的语音和视频数据采用IP网络进行传输，采用成熟的音视频编解码算法，保证通话质量，同时节省带宽资源。
4.3控制中心设计控制中心应采用高性能的处理器和大容量的存储器，以应对大量的通话记录和语音留言。
智能化住宅小区楼宇对讲系统可视化技术设计与实现发表时间：2017-03-02T09:37:04.047Z 来源：《电力技术》2016年第12期作者：郭福斌[导读] 本文首先介绍了可视对讲系统的结构设计及功能，结合实例设计分析。
广东广州 510000摘要：楼宇对讲可视化技术是当下智能化住宅小区的标配，其作用是为住户与来访者之间提供最直接的视频语音通话功能，以防止非法人员的擅自进入。
本文首先介绍了可视对讲系统的结构设计及功能，结合实例设计分析，详细阐述了该系统的设计实现及应用管理，以供相关人员参考借鉴。
关键词：智能化住宅；对讲系统；设计楼宇对讲可视化系统为楼宇内住户与外来访客之间的沟通提供了最直接的视频语音通话，住户通过显示的外来访客图像，可以决定是否让来访客人进入。
该系统连接社区保安安全防范系统，当发现违法犯罪行为时能及时报警，达到防盗的目的。
智能楼宇可视对讲系统可与计算机相联接进行安防信息统一管理，实现了智能化住宅小区的目的，提供了科学化的物业管理，给整个小区创造了舒适安全的住宅环境，具有极大的使用价值。
1 可视对讲系统的结构与功能楼宇可视对讲系统是采用计算机技术、通信技术、密码识别技术、视频显像技术而设计的一种访客识别智能管理系统。
楼宇可视对讲系统从单机型控制器到模块化网络型的发展，将楼宇的入口、住户室内和小区物业管理中心三方面的通信包含在同一网络中，有效地使住户的人身和财产安全得到保障。
通常情况下，在系统控制器的作用下，楼门处于闭锁状态，本楼内的住户可以用钥匙或密码、刷卡开门达到自由出入，当有访客时，需在单元门外的主机键盘上输入被访住户的房间号，呼叫被访住户的室内分机，在两者进行双向通话后，若住户允许被访，就用室内分机上的开锁按键打开单元楼入口门上的电插锁，来访者可进入楼内。
同时，住宅小区的物业管理部门也可以通过管理机，对小区内各住宅楼宇对讲系统的工作进行监视，如有住宅楼入口门被非法打开或出现故障，管理机会发出报警信号并显示出报警的内容和地点，等待管理人员处理异常。
2 可视对讲门禁系统的设计2.1 设计指导思想系统的安全性、可靠性、可扩充性和可维护性是系统是否真正实用的关键所在。
目前市面上的门禁系统为了实现更多的功能，采用模块化设计的方法进行构建。
模块化设计降低了程序的复杂度，将产品的某些功能要素组成一起，构成具有特写子功能的子系统，再将这个子系统作为通用性模块与其他模块再重新组合，构成新的系统，产生不同功能的产品。
故此，这种模块化的系统使程序设计、调试、操作和维护等简单化。
门禁系统的设置并非千篇一律，可以根据实际情况，如系统规模、配套设施、应用对象、管理要求等各种因素，做出针对性的设计。
2.2 实例设计设计一个模拟小区的门禁系统：某小区共3栋住宅楼，每栋3单元，每单元8层，每层2住户。
整个住宅小区有1个管理机，并与物业管理的计算机连接；可视对讲系统中每个单元门口安装室外主机，通过专线将各个楼层信号与物业管理机连接起来，每住户家门口设置二次门口机，内部设置有一台可视室内分机，同时室内分机与家里的燃气探测器、红外探测器、感烟探测器和门磁开关等连接，当家里出现特殊情况时，室内分机能向管理机报警。
本系统采用模块连接系统，采用专用联网交换机以星形拓扑结构连接，使整个系统可以双向通信。
2.3 系统功能设定模拟小区的门禁系统设置功能如下：（1）呼叫功能。
门禁系统除了实现主机对室内分机的呼叫外，还可实现分机对分机、分机对管理机的呼叫功能。
（2）可视对讲功能。
当呼叫功能被激发后，同时将呼叫端的图像传输至被呼叫端，音频、视频同时进行双向传输，直到某一方挂机，断开连接。
（3）设定门磁卡的使用权限。
对已授权的人员、有效的卡片允许其进入；对未授权人员将拒绝其入内。
门禁控制系统可以设定每个读卡机的位置，编制每张卡的使用权限，即哪张卡可进入哪道门，何时进入，需不需要密码。
门禁系统还可跟踪任何一张卡的使用轨迹，并可设置成为“特殊卡”，当该卡在读卡机上读取时就发出报警信号。
（4）实时监测室内的状态。
当住户离家后，在室内分机上设置布防，门禁系统可以通过门磁开关、燃气探测器、红外探测器、感烟探测器等传感器，实时监测门当前状态，如在设定范围内出现异常，则系统会发出警报信号。
（5）门禁系统能实时收集所有读卡的记录，实时反馈住户用卡情况。
（6）为了提升安全性，当接到消防报警信号时，门禁系统会自动开启电动锁，保障人员疏散。
3 可视对讲门禁系统的实现与管理3.1 系统设备要求（1）一台管理中心机（即一台计算机），安装一套可视对__讲系统软件，对门禁系统的监测和控制。
（2）一台管理机，具有半、全自动监视功能，使管理人员操作方便，是门禁对讲系统的主要组成部分之一，可通过专用联网交换机、联网切换器和单通道可视模块等实行联网控制。
（3）专用联网交换机，可实现各支路间的信号切换。
（4）联网切换器，可实现单元内的音频、视频切换。
（5）AC/DC开关电源，输入高频高压，大功率的电源，并转换成设备专用联网交换机、联网切换器和管理机所需的35V电源。
（6）室外主机，是安装在各单元出入口，主要完成与单元住户室内分机、系统管理机的通信。
室外主机与联网切换器连接使用，再通过专用联网交换机实现与管理机的统一管理，且内置读卡器，方便实现刷卡开锁和小区一卡通功能。
同时在分机与管理机、分机与分机的通信过程中又起到中转的作用。
（7）单通道可视模块，实现用户内的音频、视频切换。
（8）二次门口机，通过12V电源的连接，实现可靠、稳定的通信效果，是室内安防系统的主要组成部分之一，可单独与室内分机组成简单的家庭安防系统，也可以与其他模块实行联网控制。
（9）室内分机，采用免提可视联网，与门磁开关、燃气探测器、红外探测器、感烟探测器等传感器连接。
在设置布防后，系统出现异常，会即时向管理机发出报警，由管理人员处理异常信息。
3.2 系统连接以某一单元楼某一住户为例，系统连线如图1所示，在系统连线中简要说明几点：（1）AC/DC开关电源将220交流电转换为系统所需的35V直流电，把电池“+”“-”与“BAT+”“BAT-”端子连接，提供不间断电源；（2）采用RJ45接口的线序都采用国际标准T568B进行连接，具体颜色从左到右为：橙白-橙-绿白-蓝-蓝白-绿-综白-综。
（3）联网切换器采用地址编号标识某个单元楼，拨码分别为1，2，3，4，5，6，7，8，对应的数值分别为1、2、4、8、16，32，拨码7、8位地址无效。
例：将2、3、4拨码往上拨，即该切换器的编码为2+4+8=14。
同理，单通道可视模块的地址编码设置方法同上，一个单通道可视模块设置一个单元住户。
（4）联网切换器与联网交换机的端口1连接，管理机与联网交换机的端口3连接。
（5）本系统使用信号开锁的方法实现电插锁的功能。
主要有两种连接的方法：常开型或常闭型。
外接电源电流由正极到电插锁线圈，再经端子的COM、NO（NC）端流回至电源的负极，形成回路。
3.3 系统设置与调试3.3.1 单元门口主机设置（以ABB产品为例）（1）设置单元门口主机地址。
在待机状态下，输入“#+*”，再按系统密码后以“#”键结束，屏幕显示“Set”输入“0+#”，输入单元门口主机地址如“0001”，输入切换器的编码为“014”，并按“#”确认。
（2）设置室内分机地址。
在待机状态下，输入“#+*”，再按系统密码后以“#”键结束，屏幕显示“Set”输入“1+#”和“0+#”后输入室内分机地址“0101”，接着输入单通道模块号“014”和“3”（选择振铃音3），单元门口主机长“嘀”一声表示设置完成。
（3）室内分机数据上传。
在待机状态下，输入“#+*”，再按系统密码后以“#”键结束，屏幕显示“Set”输入“4+#”，然后单元门口主机长“嘀”一声表示设置完成，最后将室内分机数据上传。
3.3.2 管理机与交换机设置（1）在挂机状态下，按“Ok”键，输入密码选择“交换机配置”后按“OK”确认，选择“设置交换机号”输入交换机号“0001”，级联属性设为“0”总交换机，按F4键退出。
（2）在“交换机配置”状态下，选择“增加记录”，输入交换机号“0001”。
按“1”选择“管理机”类型，设备号码为“0001”，端口号输入“3”（与管理机连接交换机的接口一致），后按F2保存；按“3”选择“切换机”类型，设备号码为“0001”，端口号输入“1”（与切换机连接交换机的接口一致），后按F2保存。
3.3.3 系统调试（1）在单元门口主机上呼叫“0101”，室内分机被呼叫，同时室内可视分机屏幕显示来访者的图像，而同时管理中心机系统里显示“0101”室被呼叫，并通话状态。
（2）“0101”室内可视分机设布防，燃气探测器探测到有燃气泄漏，室内分机马上发出报警信号，管理机响应发出报警声，管理中心机系统显示报警信息，管理人员上门处理异常。
（3）故障处理。
开门锁无反应，常见的故障是：确认接线无误后，检查供电是否足够。
信号开锁方法需要外接12V电源。
室外主机呼叫室内分机无反应，常见的故障是：连线出错；交换机配置错误；管理机配置错误。
4 总语总之，楼宇可视化对讲系统广泛应用于当下各个智能小区和智能建筑中，由于人们生活水平的不断提高，未来对于楼宇可视技术的要求将更上一层次，这就要求系统设计人员在保证系统正常运行的基础上，对系统的稳定性、安全性、使用性上改进提高，进一步为住宅小区提供高质量的应用服务。
参考文献[1]付蔚、干超.智能家居可视对讲系统的完整解决方案[J].单片机与嵌入式系统应用.2012（06）[2]戚平、董海峰.基于Qt的多人可视对讲系统的设计与研究[J].仪表技术与传感器.2011（05）。
