阀门型号表示方法

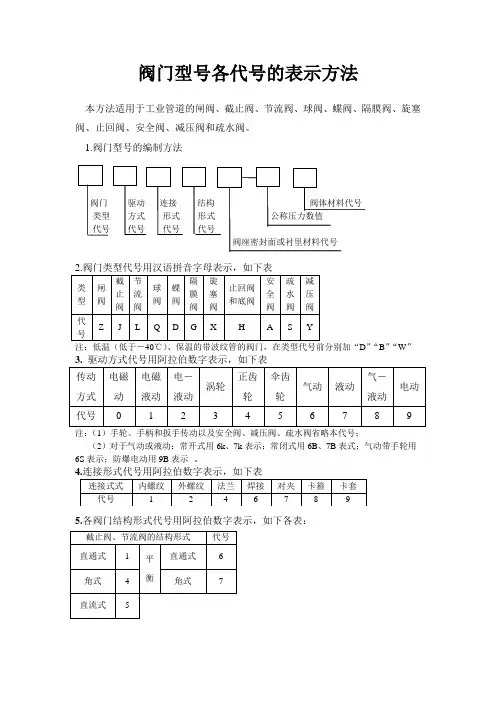

阀门产品型号的表示方法
阀门的型号由下列7个单元组成
类型代码前分别加上D、B、W表示低温（o
40C
）、保温（带加热套）和带波纹管的阀门。

1、阀门类型代号：闸阀Z、截止阀J、节流阀L、旋塞阀X、止回阀
H、安全阀A、球阀Q、蝶阀D、减压阀Y、疏水阀S。

注：类型代码前不需加任何修饰词（如：电动闸阀、气动蝶阀等，均统一称闸阀或蝶阀）。

2、驱动方式代号：电磁动0、电磁—液动1、电—液动2、蜗轮
3、直齿圆柱齿轮
4、锥齿轮
5、气动
6、液动
7、气—液动
8、电动9。

注：手轮，手柄及安全阀、减压阀、疏水阀等自动阀门均省略本代码。

3、联接形式代号：内螺纹1、外螺纹2、法兰
4、焊接6、对夹7、卡箍8、卡套9。

5、阀座密封面代码：铜合金T 、橡胶X （或53X X ，）、尼龙塑料N 、
氟塑料F （或2344046F F F F F ，，，，）、合金钢H 、硬质合金Y 、衬胶J 、衬
铅Q 、搪瓷C 、渗硼钢P 。

6、公称压力用数值代码：其数值是以MPa 为单位压力值的10倍如
1.6MPa 即写为16。

7、阀体材料代码：灰铸铁Z 、可锻铸铁K 、球墨铸铁Q 、铜T 、碳钢
C 、铬镍钼合金钢I 、不锈钢P （1Cr18Ni9Ti ）、铬镍钼不锈钢R 、铬钼钒合金钢V 。

注：公称压力PN 1.6MPa ≤的灰铸铁和公称压力PN 2.5MPa ≥的碳钢阀均省略本代码（如：D941H-16C DN100 即电动、法兰联接蝶阀，密封材质为H ，1.6MPa ，阀体碳钢）。

说明：其中序号与阀门型号各单元对应。

采购中心计划部。

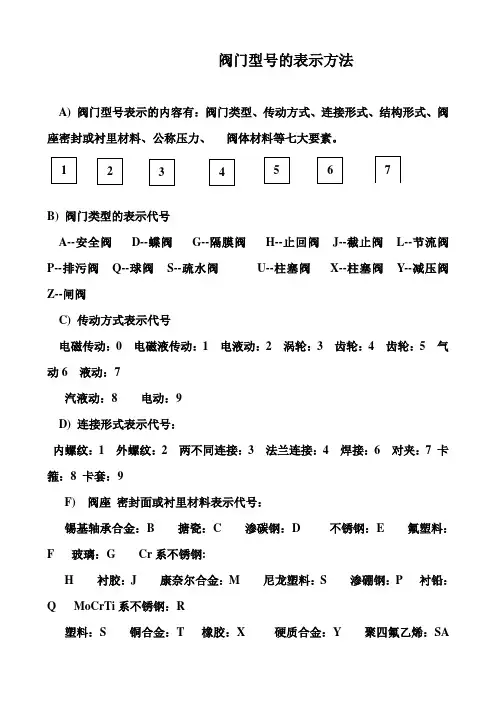

阀门型号的表示方法
A) 阀门型号表示的内容有：阀门类型、传动方式、连接形式、结构形式、阀座密封或衬里材料、公称压力、 阀体材料等七大要素。

B) 阀门类型的表示代号
A--安全阀 D--蝶阀 G--隔膜阀 H--止回阀 J--截止阀 L--节流阀 P--排污阀 Q--球阀 S--疏水阀 U--柱塞阀 X--柱塞阀 Y--减压阀 Z--闸阀
C) 传动方式表示代号
电磁传动：0 电磁液传动：1 电液动：2 涡轮：3 齿轮：4 齿轮：5 气动6 液动：7
汽液动：8 电动：9
D) 连接形式表示代号：
内螺纹：1 外螺纹：2 两不同连接：3 法兰连接：4 焊接：6 对夹：7 卡箍：8 卡套：9
F) 阀座 密封面或衬里材料表示代号：
锡基轴承合金：B 搪瓷：C 渗碳钢：D 不锈钢：E 氟塑料：F 玻璃：G Cr 系不锈钢:
H 衬胶：J 康奈尔合金：M 尼龙塑料：S 渗硼钢：P 衬铅：Q MoCrTi 系不锈钢：R
塑料：S 铜合金：T 橡胶：X 硬质合金：Y 聚四氟乙烯：SA 7 6 3 2 1 5 4
G) 阀体材料表示法：
钛及钛合金：Ａ碳素钢ＣＣr13不锈钢：H 鉻钼钢：Z可锻铸铁：K 铝合金：L
球墨铸铁：Q Mo2Ti不锈钢：R 塑料：S 铜及铜合金：T 鉻钼钒钢：V 灰铸铁：Z。

阀门型号表示方法阀门型号表示方法阀门作为工程中常用的控制设备，其型号表示方法对于工程师和用户来说十分重要。

正确的阀门型号表示方法可以确保选用到合适的阀门，满足工艺要求，提高工程的安全性和效率。

本文将介绍阀门型号的表示方法，帮助读者更好地理解和使用阀门。

一、阀门名称表示方法1. 阀门名称的结构阀门名称一般由多个关键词组成，关键词之间用“-”分隔。

例如，一个阀门的名称可能是“截止阀-气动执行机构-铸铁材质”，每个关键词代表着阀门的一个要素。

2. 阀门类型的表示阀门的类型通常以其功能和结构特点来表示。

例如，“截止阀”表示一种能够切断和调节介质流动的阀门，而“安全阀”表示一种能够在压力超过设定值时自动释放介质的阀门。

3. 阀门所属行业的表示为了便于区分不同领域中的阀门，阀门的名称中通常会包含其所属行业的信息。

例如，“船用阀”表示一种专门应用于船舶行业的阀门，而“石化阀”表示一种专门应用于石化行业的阀门。

二、阀门型号的表示方法1. 整体型号表示一种常见的表示方法是使用整体的编号来表示阀门型号。

这种方法通常将阀门的各个要素以一定的顺序组合起来，形成一个唯一的编号。

例如，一个阀门的型号可能是“Z45Y-16C”，其中“Z45Y”表示阀门的类型和结构特点，“16”表示阀门的压力等级，“C”表示阀门的材质。

2. 分级型号表示为了更加清晰地表示阀门的各个要素，有些型号表示方法会采用分级的方式。

例如，“Z45Y-16C”可以拆分为“Z型截止阀-Y型”、“16级”和“C材质”，分别表示阀门的类型和结构特点、压力等级和材质。

3. 编码型号表示为了方便记录和查询，有些阀门厂家会采用编码的方式来表示阀门型号。

编码型号通常由一串字符组成，每个字符代表着阀门的一个要素，如阀门类型、结构特点、压力等级、材质等。

阀门型号的编码要素通常在阀门的技术手册中有详细说明。

三、阀门型号表示的注意事项1. 确保准确性在表示阀门型号时，需要确保每个要素的准确性。
