规范标准阀门型号编制及表示方法

阀门型号编制方法阀门型号表示方法阀门型号编制/表示方法:阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

止回阀结构形式代号：闸阀型号编制方法闸阀型号代表说明→台臣闸阀型号细分说明：台臣公司为提供服务质量，将产品细节细分化，责任最大化的态度展现给社会。

避免成和其它企业的一样，选错型、下错单及提供的产品资料不详照成退换退货等问题的出现。

今后台臣公司将为的一系列阀门产品的价格、说明、原理、知识、资料、结构尺寸、性能、用途、特点、型号、标准、安装维修等内容进行细分化。

为广大用户带来真正的简单便捷的服务。

→闸阀型号代表说明：以下是台臣公司闸阀型号代表说明，此闸阀型号编制方式是根据台臣公司生产的产品，结合国际阀门型号标准组合而来的。

如有疑问欢迎来电质询。

对于定做和特殊产品型号另做选型。

内容主要是针对闸阀的代号、附加要求、驱动、连接、结构、密封件、压力、材质等做组合细分说明。

→台臣闸阀型号编制方法：闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；闸阀类型表示：Z；驱动方式表示：手动无代号、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；连接方式表示：4法兰连接，6焊接，7对夹式；结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K 表示日级压力；阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。

举例WZ41H-150LB美标波纹管闸阀，W波纹管、Z闸阀、4法兰、1明杆楔式单闸板、H不锈钢、150LB 磅级压力。

阀门规格型号编制及表示方法为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。

阀门的型号由七个单元组成，按下列顺序编制。

一、阀门类型代号阀门类型代号如表2-2所示。

二、传动方式代号传动方式代号如表2-3所示。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

对于气动或液动机构操作的阀门:常开式用6K, 7K表示，常闭式用6B, 7B表示，防爆电动装置的阀门用9B表示。

三、连接型式代号连接型代号如表2-4所示。

四、单元:结构型式代号阀门结构型式用阿拉伯数字表示，不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。

(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。

(3)球阀结构形式代号(表2-7)。

(4)蝶阀结构形式代号(表2-8)。

(5)隔膜阀结构形式代号(表2-9)。

(6)旋塞阀结构形式代号(表2-10)。

(7)止回阀结构形式代号(表2-11)。

(8)安全阀结构形式代号(表2-12)。

(9)减压阀结构形式代号(表2-13)。

(10)蒸汽疏水阀结构形式代号(表2-14)。

(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。

当密封副的密封面材料不同时，以硬度低的材料代号表示。

六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。

七、阀体材料代号阀体材料代号如表2-17所示。

对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。

例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。

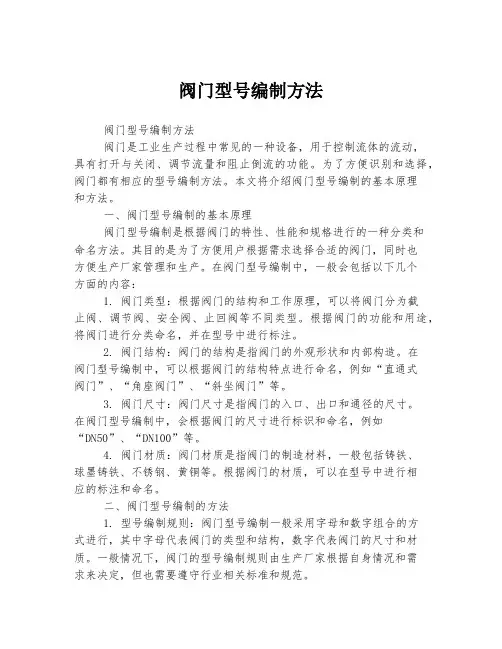

阀门型号编制方法阀门型号编制方法阀门是工业生产过程中常见的一种设备，用于控制流体的流动，具有打开与关闭、调节流量和阻止倒流的功能。

为了方便识别和选择，阀门都有相应的型号编制方法。

本文将介绍阀门型号编制的基本原理和方法。

一、阀门型号编制的基本原理阀门型号编制是根据阀门的特性、性能和规格进行的一种分类和命名方法。

其目的是为了方便用户根据需求选择合适的阀门，同时也方便生产厂家管理和生产。

在阀门型号编制中，一般会包括以下几个方面的内容：1. 阀门类型：根据阀门的结构和工作原理，可以将阀门分为截止阀、调节阀、安全阀、止回阀等不同类型。

根据阀门的功能和用途，将阀门进行分类命名，并在型号中进行标注。

2. 阀门结构：阀门的结构是指阀门的外观形状和内部构造。

在阀门型号编制中，可以根据阀门的结构特点进行命名，例如“直通式阀门”、“角座阀门”、“斜坐阀门”等。

3. 阀门尺寸：阀门尺寸是指阀门的入口、出口和通径的尺寸。

在阀门型号编制中，会根据阀门的尺寸进行标识和命名，例如“DN50”、“DN100”等。

4. 阀门材质：阀门材质是指阀门的制造材料，一般包括铸铁、球墨铸铁、不锈钢、黄铜等。

根据阀门的材质，可以在型号中进行相应的标注和命名。

二、阀门型号编制的方法1. 型号编制规则：阀门型号编制一般采用字母和数字组合的方式进行，其中字母代表阀门的类型和结构，数字代表阀门的尺寸和材质。

一般情况下，阀门的型号编制规则由生产厂家根据自身情况和需求来决定，但也需要遵守行业相关标准和规范。

2. 阀门类型标注：在阀门型号编制中，可以通过字母进行阀门类型的标注。

例如，J代表截止阀，R代表调节阀，S代表安全阀，C代表止回阀等。

这样可以快速确定阀门的类型，方便用户选择和购买。

3. 阀门尺寸表示：阀门尺寸一般通过数字进行标识，表示阀门的入口、出口和通径的尺寸。

例如，DN50表示通径为50mm的阀门，DN100表示通径为100mm的阀门。

这样可以方便用户根据实际需求选择合适尺寸的阀门。

阀门型号表示方法阀门型号表示方法阀门作为工程中常用的控制设备，其型号表示方法对于工程师和用户来说十分重要。

正确的阀门型号表示方法可以确保选用到合适的阀门，满足工艺要求，提高工程的安全性和效率。

本文将介绍阀门型号的表示方法，帮助读者更好地理解和使用阀门。

一、阀门名称表示方法1. 阀门名称的结构阀门名称一般由多个关键词组成，关键词之间用“-”分隔。

例如，一个阀门的名称可能是“截止阀-气动执行机构-铸铁材质”，每个关键词代表着阀门的一个要素。

2. 阀门类型的表示阀门的类型通常以其功能和结构特点来表示。

例如，“截止阀”表示一种能够切断和调节介质流动的阀门，而“安全阀”表示一种能够在压力超过设定值时自动释放介质的阀门。

3. 阀门所属行业的表示为了便于区分不同领域中的阀门，阀门的名称中通常会包含其所属行业的信息。

例如，“船用阀”表示一种专门应用于船舶行业的阀门，而“石化阀”表示一种专门应用于石化行业的阀门。

二、阀门型号的表示方法1. 整体型号表示一种常见的表示方法是使用整体的编号来表示阀门型号。

这种方法通常将阀门的各个要素以一定的顺序组合起来，形成一个唯一的编号。

例如，一个阀门的型号可能是“Z45Y-16C”，其中“Z45Y”表示阀门的类型和结构特点，“16”表示阀门的压力等级，“C”表示阀门的材质。

2. 分级型号表示为了更加清晰地表示阀门的各个要素，有些型号表示方法会采用分级的方式。

例如，“Z45Y-16C”可以拆分为“Z型截止阀-Y型”、“16级”和“C材质”，分别表示阀门的类型和结构特点、压力等级和材质。

3. 编码型号表示为了方便记录和查询，有些阀门厂家会采用编码的方式来表示阀门型号。

编码型号通常由一串字符组成，每个字符代表着阀门的一个要素，如阀门类型、结构特点、压力等级、材质等。

阀门型号的编码要素通常在阀门的技术手册中有详细说明。

三、阀门型号表示的注意事项1. 确保准确性在表示阀门型号时，需要确保每个要素的准确性。

1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

2004–10–20 发布2005–04–01实施中华人民共和国国家发展和改革委员会发布1JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

3.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3.3.4 防爆电动装置的阀门用9B表示；3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

阀门型号编制方法、命名、 阀门型号编制方法、命名、代码说明2011-7-15 22:21:00 来源：冈野集团有限公司1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密 封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减 压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号 或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称 压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示，按表 l 的规定表示。

表 1 阀门类型代号阀 门 类 型 弹簧载荷安全阀 蝶 阀 隔 膜 阀 杠杆式安全阀 止回阀和底阀 截 止 阀 节 流 阀 代号 A D G GA H J L 阀门类型 排 污 阀 球 阀 蒸汽疏水阀 柱 塞 阀 旋 塞 阀 减 压 阀 闸 阀 代号 P Q S U X Y Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字 母，按表 2 的规定。

表 2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称 保温型 低温型 防火型 缓闭型a代号 B Da F H第二功能作用名称 排渣型 快速型 （阀杆密封）波纹管型 —代号 P Q W —低温型指允许使用温度低于—46℃以下的阀门。

•阀门型号编制(表示方法),阀门型号含义
发布日期：2015-11-18
阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-200 9给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

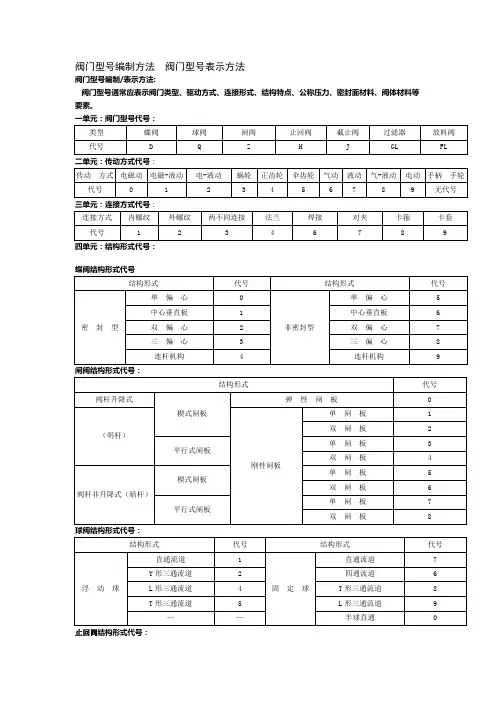

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式（代号）：
阀门传动方式代号（表）
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号（表）
闸阀结构形式代号（表）。

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。

二单元：传动方传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式92．安全阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。

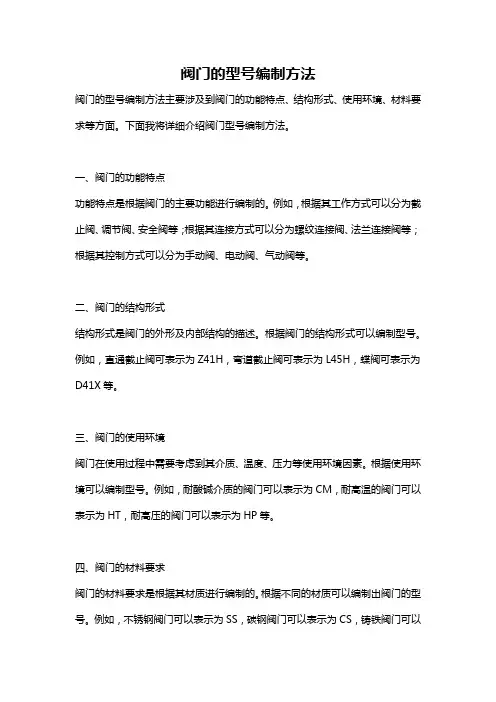

阀门的型号编制方法
阀门的型号编制方法主要涉及到阀门的功能特点、结构形式、使用环境、材料要求等方面。

下面我将详细介绍阀门型号编制方法。

一、阀门的功能特点
功能特点是根据阀门的主要功能进行编制的。

例如，根据其工作方式可以分为截止阀、调节阀、安全阀等；根据其连接方式可以分为螺纹连接阀、法兰连接阀等；根据其控制方式可以分为手动阀、电动阀、气动阀等。

二、阀门的结构形式
结构形式是阀门的外形及内部结构的描述。

根据阀门的结构形式可以编制型号。

例如，直通截止阀可表示为Z41H，弯道截止阀可表示为L45H，蝶阀可表示为D41X等。

三、阀门的使用环境
阀门在使用过程中需要考虑到其介质、温度、压力等使用环境因素。

根据使用环境可以编制型号。

例如，耐酸碱介质的阀门可以表示为CM，耐高温的阀门可以表示为HT，耐高压的阀门可以表示为HP等。

四、阀门的材料要求
阀门的材料要求是根据其材质进行编制的。

根据不同的材质可以编制出阀门的型号。

例如，不锈钢阀门可以表示为SS，碳钢阀门可以表示为CS，铸铁阀门可以
表示为CI等。

五、一些特殊要求
在阀门的型号编制中，有一些特殊要求也需要考虑到。

例如，如果是特殊用途的阀门，可以在型号中加上特殊的标识。

例如，防火阀门可以表示为FV，防静电阀门可以表示为ESD，防爆阀门可以表示为EEXD等。

综上所述，阀门的型号编制方法主要是根据阀门的功能特点、结构形式、使用环境、材料要求等方面进行编制。

通过合理编制阀门的型号，可以方便用户了解阀门的性能和特点，以便选用适合的阀门。

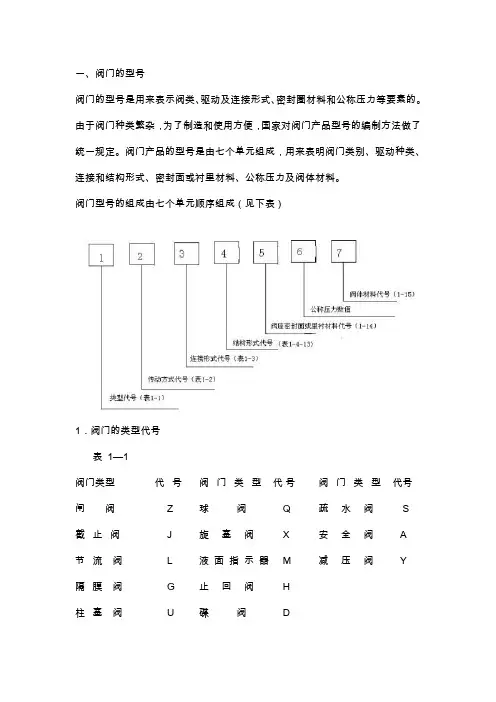

一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A节流阀L 液面指示器M 减压阀Y隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—3连节形式代号连节形式代号内螺纹外螺纹法兰焊接1246对夹卡箍卡套789注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6表1—5截止阀和节流阀结构形式代号直通式 1角式 4直流式 5平衡直通式 6角式7表1—6球阀结构形式代号浮动直通式 1 L形三通式 4T形 5 固定直通式7表1—7蝶阀结构形式代号杠杆式垂直板式斜板式13 表1—8隔膜阀结构形式代号屋脊式截止式闸板式137 表1—9旋塞阀结构形式代号填料直通式 3 T形三通式 4 四通式 5油封直通式7T形三通式8表1—10止回阀和底阀结构形式代号升降直通式 1立式 2旋启单瓣式 4 多瓣式 5 双瓣式 6表1—11安全阀结构形式代号弹簧封闭带散热片全启式012带板手全启式 4 不封闭双弹簧微启式 3微启式7全启式8微启式 5带控制机构全启式 6脉冲式9 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

阀门型号,阀门型号编制方法,阀门型号表示方法一单元、阀门类型代号（表1）注：（1）手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示：常闭式用6B、7B表示：气动带手动6S表示。

防爆电动用“9B”表示。

五单元.阀门阀座密封面材料代号六单元.阀门公称压力数值，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K按JB74-1994“管路附件公称压力，试验压力和工作压力”的规定。

用于电站工业的阀门，当介质最高温度超过 530℃时按JB74-1994第5条的规定，标注工作压力。

七单元.阀门阀体材料代号用汉语拼音表示。

•阀门型号编制(表示方法),阀门型号含义
发布日期：2015-11-18
阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-200 9给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式（代号）：
阀门传动方式代号（表）
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号（表）
闸阀结构形式代号（表）
阀门密封材质代号（表）
阀门阀体材质代号（表）
阀体材料代号（表）。

1.1.1.1.1.3 .阀门型号编制方法JB/T3081.1.1.1.1.2 .前言本标准修改采用《阀门型号编制方法 JB/T308-2004》本标准归口单位：本标准起草单位：本标准主要起草人：本标准批准人：阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

3.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

3.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3.3.4 防爆电动装置的阀门用9B表示；3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

阀门型号编制方法简介阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。

阀门型号的标准化对阀门的设计、选用、经销、提供了方便。

当今阀门的类型和材料越来越多，阀门型号的编制也愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号方法的，各制造厂均按自己的需要制订编号方法。

一、一般工业用阀门型号编制方法JB/T308—1975《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

二、阀门的型号编制阀门型号由于7个单元组成，其含义如图1所示。

1) 类型代号类型代号用汉语拼音字母表示，如表1所示。

2) 传动方式代号传动方式代号用阿拉伯数字表示, 如表2所示。

3)连接形式代号连接形式代号用阿拉伯数字表示，如表3所示。

4）阀座密封面或衬里材料代号阀座密封面或衬里材料代号用汉语拼单字母表示，如表4所示。

5）公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值10倍。

用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕（MPa）为单位的工作压力值的10倍。

6）阀体材料代号阀体材料代号用汉语拼音字母表示，如表5所示。

PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略代号.阀门类型代号用汉语拼音表示阀门类型闸阀截止阀节流阀喋阀止回阀水位表（平衡容器）安全阀减压阀疏水阀调节阀给水分配用代号 Z J L D H B A Y S T F传动方式代号用阿拉伯数字表示传动方式电磁动电磁-液动电-液动蜗轮正齿轮园锥齿轮气动液动气-液动电动代号 0 1 2 3 4 5 6 7 8 9注（1）手轮、手柄和板手传动的阀门及安全阀、减压阀、疏水阀省略传动方式代号。

（2）对于气动或液动、常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S 表示，防爆电动用9B示。

阀门型号编制方法阀门型号编制方法，包括阀门型号及主要零部件材料的标注代号，阀门型号编制方法具体都有哪些?一单元二单元三单元四单元五单元六单元七单元阀门类型传动方式连接形式结构形式密封面或衬里材料公称压力阀体材料1.阀门类型代号(用汉语拼音表示)一单元类型闸阀截止阀节流阀球阀蝶阀隔膜阀旋塞阀止回阀(底阀)安全阀减压阀疏水阀柱塞阀代号Z J L Q D G X H A Y S U2.传动方式代号二单元传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动代号0123456789注：本蝶阀型号编制中“2”字头，即表示为螺旋传动方式。

3.连接形式代号：(用阿拉伯数字表示。

)三单元连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号12467894.结构形式代号：(用阿拉伯数字表示：A表：原标准编制方法。

B 表：新标准编制方法) 四单元A 蝶阀结构形式杠杆式垂直板式斜板式代号1 3B蝶阀结构 形式 密闭型非密闭型中线式 单、双偏心 三偏心 连杠偏心 中线式 单偏心 双偏心连杠偏心 代号123467895.阀座密封面或衬里材料代号：(用汉语拼音字母表示)五单元密封材料铜合金 合金钢 渗氮钢 渗硼钢 硬质合金 锡基轴承合金 衬铅 衬胶 尼龙塑料 氟塑料 搪瓷 橡胶 聚内脂代号THDPYBQ JNFC X R注：由阀体直接加工的阀座密封材料代号用“W”表示。

6.公称压力数值：(用阿拉伯数字表示)六单元公称压力数值用阿拉伯数字表示。

用于电站工业的阀门，当工作温度超过530℃时，应标注工作温度和工作压力。

如工作温度为540℃，工作压力为100kgf/cm2的阀门，其代号为P54100.8.阀体材料代号：(用汉语拼音字母表示) 七单元阀体材料 灰铸铁 可锻铸铁 球墨铸铁 铜合金 碳钢 铬钼合金钢 铬镍钛钢 铬镍钼钛钢 铬钼钒合金钢塑料代号ZKQTC IPRVS注：PN≤1.6MPa 的灰铸铁阀，PN≥2.5Mpa 的碳钢阀，省略本代号。

机械工业部标准阀门型号编制方法（JB308-75）本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z旋塞阀X截止阀J止回阀和底阀H节流阀L安全阀A球阀Q减压阀Y蝶阀D疏水阀S隔膜阀G柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0伞齿轮5电磁-液动1气动6电-液动2液动7蜗轮3气-液动8正齿轮4电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B 表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3连接形式代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰4卡套9焊接65．结构形式代号用阿拉伯数字表示，按表4~13的规定表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8表5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y型）5平衡直通6角式7表6球阀结构形式代号直通式1浮动L形三通式4T形5四通式6固定直通式7表7蝶阀结构形式代号杠杆式0垂直板式1斜板式3注：垂直板三杆式用Is表示表8隔膜阀结构形式代号屋肴式1截止式3闸板式7表9旋塞阀结构形式代号填料直通式3 T形三通式4四通式5油封直通式7 T形三通式8表10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控制机构微启式5全启式6脉冲式9注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

实施中华人民共和国国家发展和改革委员会发布3.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

3.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

表3 阀门驱动方式代号3.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3.3.4 防爆电动装置的阀门用9B表示；3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

3.4.2 各种连接形式的具体结构、采用标准或方式（如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等），不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。

阀门型号编制方法1型号编制和代号表示方法1.1阀门的型号编制方法1.1.1阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

1.1.2编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

1.2阀门类型代号1.2.1阀门类型代号用汉语拼音字母表示，按表1的规定表示。

1.2.2当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

1.3 驱动方式代号1.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

1.3.2安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

1.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；1.3.4 防爆电动装置的阀门用9B表示；1.4 连接形式代号1.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

1.4.2 各种连接形式的具体结构、采用标准或方式（如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等），不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。

1.5 阀门结构形式代号阀门结构形式用阿拉伯数字表示，按表5～15规定。

表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表13 减压阀结构形式代号表15 排污阀结构形式代号1.6密封面或衬里材料代号1.6.1除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。

阀座密封面或衬里材料代号按表16规定的字母表示。

表16 密封面或衬里材料代号1.6.2 隔膜阀以阀体表面材料代号表示。

1.6.3 阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。

1.7压力代号1.7.1阀门使用的压力级符合GB/T 1048的规定时，采用GB/T 1048标准10倍的兆帕单位（MPa）数值表示。
