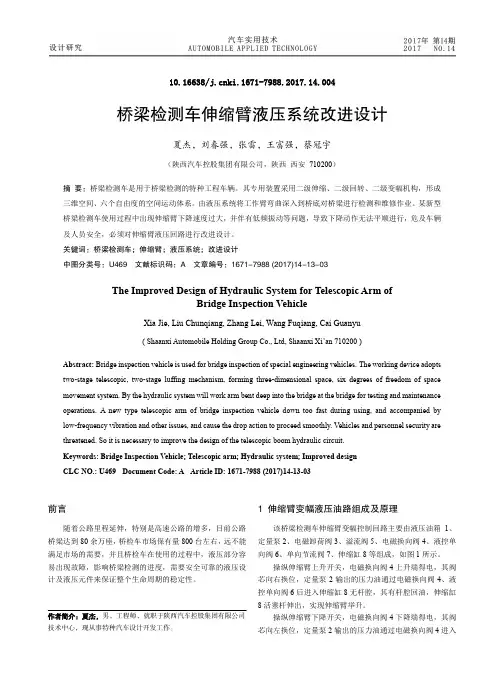

10.16638/ki.1671-7988.2017.14.004桥梁检测车伸缩臂液压系统改进设计夏杰，刘春强，张雷，王富强，蔡冠宇（陕西汽车控股集团有限公司，陕西西安710200）摘要：桥梁检测车是用于桥梁检测的特种工程车辆。

其专用装置采用二级伸缩、二级回转、二级变幅机构，形成三维空间、六个自由度的空间运动体系。

由液压系统将工作臂弯曲深入到桥底对桥梁进行检测和维修作业。

某新型桥梁检测车使用过程中出现伸缩臂下降速度过大，并伴有低频振动等问题，导致下降动作无法平顺进行，危及车辆及人员安全，必须对伸缩臂液压回路进行改进设计。

关键词：桥梁检测车；伸缩臂；液压系统；改进设计中图分类号：U469 文献标识码：A 文章编号：1671-7988 (2017)14-13-03The Improved Design of Hydraulic System for Telescopic Arm ofBridge Inspection VehicleXia Jie, Liu Chunqiang, Zhang Lei, Wang Fuqiang, Cai Guanyu( Shaanxi Automobile Holding Group Co., Ltd, Shaanxi Xi’an 710200 )Abstract: Bridge inspection vehicle is used for bridge inspection of special engineering vehicles.The working device adopts two-stage telescopic, two-stage luffing mechanism, forming three-dimensional space, six degrees of freedom of space movement system. By the hydraulic system will work arm bent deep into the bridge at the bridge for testing and maintenance operations. A new type telescopic arm of bridge inspection vehicle down too fast during using, and accompanied by low-frequency vibration and other issues, and cause the drop action to proceed smoothly. Vehicles and personnel security are threatened. So it is necessary to improve the design of the telescopic boom hydraulic circuit.Keywords: Bridge Inspection Vehicle; Telescopic arm; Hydraulic system; Improved designCLC NO.: U469 Document Code: A Article ID: 1671-7988 (2017)14-13-03前言随着公路里程延伸，特别是高速公路的增多，目前公路桥梁达到80余万座，桥检车市场保有量800台左右，远不能满足市场的需要，并且桥检车在使用的过程中，液压部分容易出现故障，影响桥梁检测的进度，需要安全可靠的液压设计及液压元件来保证整个生命周期的稳定性。

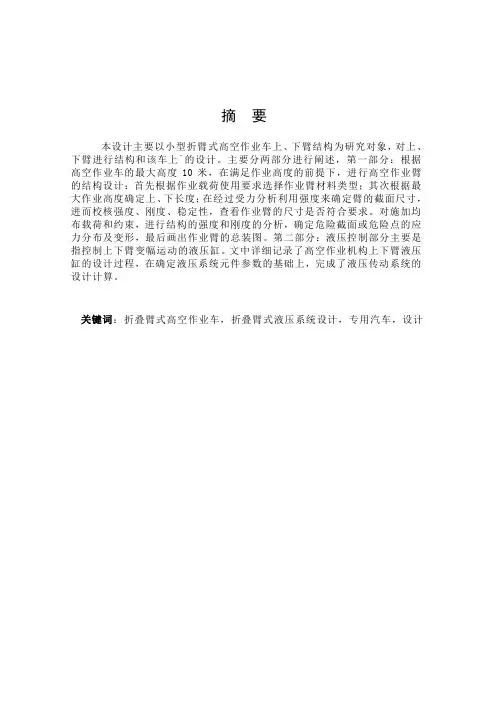

第1章绪论1.1 前言随着世界经济的大繁荣，各个行业都起了翻天覆地的改变，尤其最近几十年以来，世界各国都改变了自己的面貌，无论是在外表还是在社会内层。

在这其间，社会的建设少不了各种机械，而在这些机械中，高空作业车的重要性不言而寓。

高空作业车之所以发挥着如此大的作用，跟其自身的特点是分不开的。

高空作业车其结构紧凑、传递平稳、操作轻便、举升高，易于实现自动化控制；同时还具有机动灵活、转移速度快的特点。

它特别适于从事消防、抢险救灾、施工、安装、维护等工作，广泛应用在电力、摄影、建筑、市政、机场、工厂、园林、住宅等场所。

因此，近年来高空作业车发展很迅速，一举成了市政及其他部门主要的高空作业机械。

我国高空作业车技术的研究与国外先进水平相比还有一定的差距，还具有很大的研究空间，我们应该加大力度的研究此方面以拉近我国与国外的差距；同时，通过此次毕业设计，我可以将自己以前所学运用到设计中来，锻炼自己的动手能力和运用知识的综合能力，对我各个方面的提高将会起到很大的作用，是一次锻炼自己的很好的机会。

1.2国内外研究状况1.2.1 国内现状部分企业技术创新能力较差：部分企业不重视产品的更新和新产品的开发，产品几十年一贯制，品种规格单一、市场经营范围窄，使企业产品产量逐年下降，企业效益差。

近几年，国外高空作业机械产品纷纷进入国内，如芬兰BRONTO公司、美国的JLG 、GENIN、UP-RIGHT, SNORKEI，SKYJACK等公司以及英国、意人利、丹麦的一些著名公司在国内都相继设立了办事机构，而且在大高度产品和特殊产品中仍然占有国内主要市场，如高空绝缘作业车、蜘蛛式大高度作业平台、自行式高空作业平台等。

这些进口产品性能好、外观美，价格与国内产品相差不多，具有很强的竞争力。

缺乏高空作业车的专用底盘：高空作业车是由汽车底盘改装而成的，属于工程车辆范畴，长期处于重载状态，行驶距离短、车速慢，使用频率不高。

为便于在各种街道行驶，要求体积小、轴距短，又因其重心高，要求底盘大梁低。

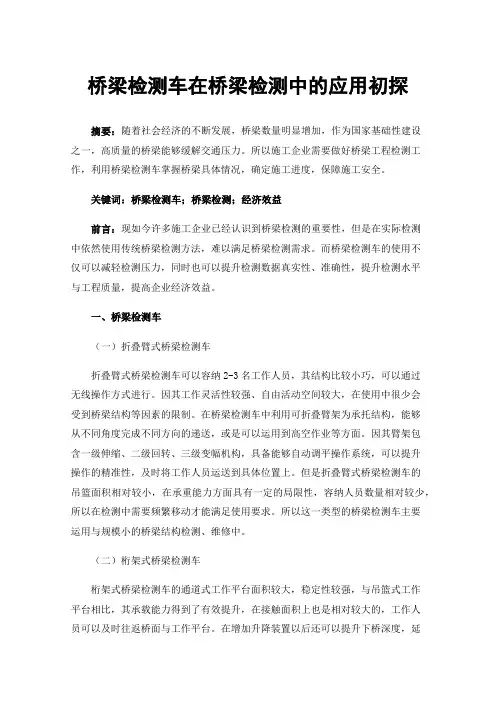

桥梁检测车在桥梁检测中的应用初探摘要：随着社会经济的不断发展，桥梁数量明显增加，作为国家基础性建设之一，高质量的桥梁能够缓解交通压力。

所以施工企业需要做好桥梁工程检测工作，利用桥梁检测车掌握桥梁具体情况，确定施工进度，保障施工安全。

关键词：桥梁检测车；桥梁检测；经济效益前言：现如今许多施工企业已经认识到桥梁检测的重要性，但是在实际检测中依然使用传统桥梁检测方法，难以满足桥梁检测需求。

而桥梁检测车的使用不仅可以减轻检测压力，同时也可以提升检测数据真实性、准确性，提升检测水平与工程质量，提高企业经济效益。

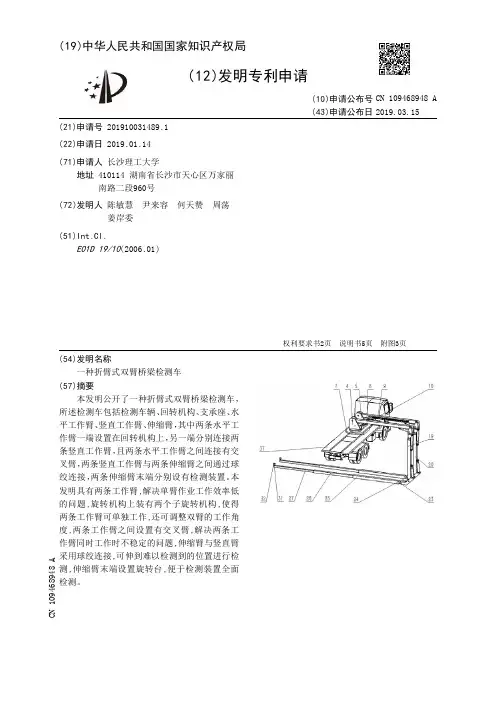

一、桥梁检测车（一）折叠臂式桥梁检测车折叠臂式桥梁检测车可以容纳2-3名工作人员，其结构比较小巧，可以通过无线操作方式进行。

因其工作灵活性较强、自由活动空间较大，在使用中很少会受到桥梁结构等因素的限制。

在桥梁检测车中利用可折叠臂架为承托结构，能够从不同角度完成不同方向的递送，或是可以运用到高空作业等方面。

因其臂架包含一级伸缩、二级回转、三级变幅机构，具备能够自动调平操作系统，可以提升操作的精准性，及时将工作人员运送到具体位置上。

但是折叠臂式桥梁检测车的吊篮面积相对较小，在承重能力方面具有一定的局限性，容纳人员数量相对较少，所以在检测中需要频繁移动才能满足使用要求。

所以这一类型的桥梁检测车主要运用与规模小的桥梁结构检测、维修中。

（二）桁架式桥梁检测车桁架式桥梁检测车的通道式工作平台面积较大，稳定性较强，与吊篮式工作平台相比，其承载能力得到了有效提升，在接触面积上也是相对较大的，工作人员可以及时往返桥面与工作平台。

在增加升降装置以后还可以提升下桥深度，延伸工作范围。

由于桁架式桥梁检测车结构比较复杂，其中包含平衡装置应急装置等，可以及时展开工作平台。

在工作中即便车辆没有收回工作平台也可以通行在桥面上，能够保障作业的持续性，同时也可以提升检测与维修的便捷性。

但是桁架式桥梁检测车的价格相对较高，在工作灵活性等方面相对较低，一般运用于大型桥梁检测中[1]。

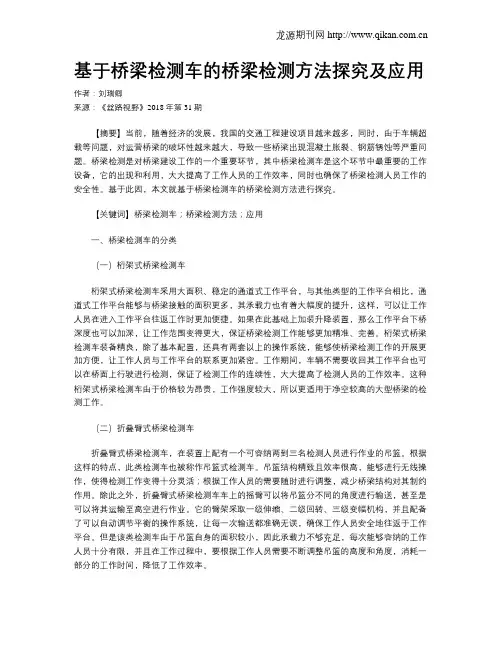

基于桥梁检测车的桥梁检测方法探究及应用作者：刘瑞卿来源：《丝路视野》2018年第31期【摘要】当前，随着经济的发展，我国的交通工程建设项目越来越多，同时，由于车辆超载等问题，对运营桥梁的破坏性越来越大，导致一些桥梁出现混凝土胀裂、钢筋锈蚀等严重问题。

桥梁检测是对桥梁建设工作的一个重要环节，其中桥梁检测车是这个环节中最重要的工作设备，它的出现和利用，大大提高了工作人员的工作效率，同时也确保了桥梁检测人员工作的安全性。

基于此因，本文就基于桥梁检测车的桥梁检测方法进行探究。

【关键词】桥梁检测车；桥梁检测方法；应用一、桥梁检测车的分类（一）桁架式桥梁检测车桁架式桥梁检测车采用大面积、稳定的通道式工作平台，与其他类型的工作平台相比，通道式工作平台能够与桥梁接触的面积更多，其承载力也有着大幅度的提升，这样，可以让工作人员在进入工作平台往返工作时更加便捷。

如果在此基础上加装升降装置，那么工作平台下桥深度也可以加深，让工作范围变得更大，保证桥梁检测工作能够更加精准、完善。

桁架式桥梁检测车装备精良，除了基本配置，还具有两套以上的操作系统，能够使桥梁检测工作的开展更加方便，让工作人员与工作平台的联系更加紧密。

工作期间，车辆不需要收回其工作平台也可以在桥面上行驶进行检测，保证了检测工作的连续性，大大提高了检测人员的工作效率。

这种桁架式桥梁检测车由于价格较为昂贵，工作强度较大，所以更适用于净空较高的大型桥梁的检测工作。

（二）折叠臂式桥梁检测车折叠臂式桥梁检测车，在装置上配有一个可容纳两到三名检测人员进行作业的吊篮。

根据这样的特点，此类检测车也被称作吊篮式检测车。

吊篮结构精致且效率很高，能够进行无线操作，使得检测工作变得十分灵活；根据工作人员的需要随时进行调整，减少桥梁结构对其制约作用。

除此之外，折叠臂式桥梁检测车车上的摇臂可以将吊篮分不同的角度进行输送，甚至是可以将其运输至高空进行作业。

它的臂架采取一级伸缩、二级回转、三级变幅机构，并且配备了可以自动调节平衡的操作系统，让每一次输送都准确无误，确保工作人员安全地往返于工作平台。
