数控机床工件的装夹

工件在数控机床上的装夹工件在数控机床上的装夹是数控加工过程中不可或缺的环节之一，它直接影响到工件的加工质量和效率。

因此，正确的装夹方式和技巧对于完成高质量高效率的数控加工至关重要。

本文将针对数控机床上的工件装夹进行详细介绍，帮助读者更好地掌握这一技术。

一、装夹方式数控机床上常用的装夹方式有机械装夹和液压装夹两种，下面分别进行介绍。

1. 机械装夹机械装夹是指利用机械力对工件进行夹紧固定的一种方式。

机械装夹具有夹紧力大、稳定性好等特点，通常应用于对形状规则的工件进行夹紧。

机械装夹一般有以下几种方式：（1）手动卡盘：手动卡盘是一种常见的机械装夹方式，它主要通过手轮或卡钩的旋转来完成夹紧作业。

手动卡盘操作简单、价格便宜且稳定性好，但是需要人工操作，效率有限。

（2）气动/液压卡盘：气动/液压卡盘是一种可靠性高的机械装夹方式，通常需要配合气源或液压系统来使用，以实现自动夹紧的目的。

这种装夹方式适用于大批量生产，效率高，但是价格较高。

（3）机械手爪：机械手爪主要适用于形状比较规则的小型工件夹紧，比如钢板和管材等。

机械手爪能够快速夹紧，并且夹紧力度可调整，但只适用于小型工件。

2. 液压装夹液压装夹是指利用液压系统对工件进行夹紧，通过施加压力来保证夹紧力的一种装夹方式。

相对于机械装夹，液压装夹具有夹紧力精度高、可以调节夹紧力、适用于各种形状异型工件等优势。

液压装夹一般分为以下几种装夹方式：（1）单缸式液压装夹：单缸式液压装夹是一种常见的液压夹紧方式，它通过液压缸带动夹具来夹紧工件。

这种装夹方式的优点是简单易用，通用性好，缺点是夹紧力度不够稳定。

（2）双缸式液压装夹：双缸式液压装夹通过双缸的设计，可以提供更高的夹紧力度稳定性，同时也可以根据工件形状的不同来选择不同的夹紧方式。

（3）多点液压夹紧：多点液压夹紧一般适用于大型异型工件的情况。

它通过多个夹紧点来同时对工件进行夹紧，以实现夹紧力度均衡，保证工件的安全稳定。

二、装夹技巧除了正确地选择适当的装夹方式外，装夹技巧也对工件的加工质量和效率有着极大的影响。

数控机床零件装夹与夹具选择的技巧与注意事项数控机床作为现代机械加工领域中的重要设备，其零件装夹与夹具选择对于加工质量和效率起着至关重要的作用。

在数控机床加工过程中，合理选择零件装夹方式和夹具，能够确保工件的精度、稳定性和安全性。

本文将介绍数控机床零件装夹与夹具选择的技巧和注意事项。

首先，对于数控机床零件装夹，我们需要考虑以下几个方面。

一、零件的材料和形状不同材料和形状的零件，选择合适的装夹方式和夹具是至关重要的。

例如，对于硬度较高和较重的零件，我们需要选择更牢固和稳定的装夹方式和夹具，以确保加工过程中的精度和安全性。

而对于形状复杂和薄壁的零件，应选用柔性的装夹方式和夹具，以避免变形或损坏。

二、零件的尺寸和重量零件的尺寸和重量也是选择装夹方式和夹具的重要考虑因素。

较小和较轻的零件可以采用机械夹具或磁性夹具进行装夹，而较大和较重的零件则需要选择更牢固和稳定的装夹方式，如气动夹具或液压夹具。

三、零件的加工工艺要求不同的加工工艺对于零件的装夹方式和夹具也有着不同的要求。

例如，对于需要进行多次定位和转位的零件，我们可以使用多点定位夹具或快速换位夹具，以提高加工效率和精度。

而对于需要进行旋转加工的零件，应选择旋转装夹方式和夹具，以确保加工过程中的稳定性和精度。

接下来，针对夹具的选择，我们需要注意以下几点。

一、夹具的刚性和稳定性夹具的刚性和稳定性对于数控机床加工来说至关重要。

选择具有良好刚性和稳定性的夹具，可以减少零件的振动和变形，提高加工精度和表面质量。

因此，在选择夹具时，应尽量避免选用结构复杂、材料差或加工工艺较差的夹具。

二、夹具的精度和重复定位精度夹具的精度和重复定位精度直接影响加工零件的精度和重复性。

为了保证加工的稳定和精度，应选择夹具具有高精度和重复定位精度的夹具。

夹具的精度指的是夹爪、定位孔、定位块等零件在制造和装配过程中的加工精度要求，而重复定位精度指的是夹具在多次装卸后能否保持稳定的定位精度。

数控车床夹具操作规程
《数控车床夹具操作规程》
一、安装夹具前的准备工作
1. 检查夹具零件，确保所有零件完好无损；
2. 检查数控车床，确认数控车床上的夹具安装部位无杂物；
3. 准备工件和加工工具，并合理安排工件的放置位置。

二、安装夹具
1. 根据工件的尺寸和形状选择合适的夹具，确保夹具能够稳固固定工件；
2. 将夹具零件按照夹具图纸的要求组装起来；
3. 将组装好的夹具放置于数控车床的夹具安装部位，并用螺丝将夹具固定在数控车床上。

三、调整夹具
1. 检查夹具的安装情况，确认夹具已经牢固固定在数控车床上；
2. 根据加工工件的要求，调整夹具的夹持方式和夹紧力；
3. 用毛刷清洁夹具和工件的接触面，确保夹具和工件之间的摩擦力最小。

四、夹具的使用
1. 在加工工件之前，确认夹具和工件的安全性和稳定性；
2. 启动数控车床，将工件放置于夹具中，并进行试运转；
3. 根据数控车床的加工程序，进行加工操作，确保操作规程的安全和稳定。

五、维护和管理
1. 完成工件加工后，及时清洁夹具和数控车床；
2. 定期对夹具进行检查和维护，确保夹具的正常使用；
3. 对夹具进行严格的管理，防止夹具的误用和损坏。

以上就是《数控车床夹具操作规程》的全部内容，希望能够对在数控车床上操作夹具的人员有所帮助。

数控机床刀具夹持与工件装夹技术要点数控机床是现代制造业中不可或缺的重要设备，而刀具夹持和工件装夹技术则是数控机床加工过程中至关重要的环节。

本文将从数控机床刀具夹持和工件装夹两个方面，探讨其技术要点。

一、数控机床刀具夹持技术要点1. 刀具夹持方式的选择刀具夹持方式的选择直接影响到加工质量和效率。

常见的刀具夹持方式有机械夹持、液压夹持和电磁夹持等。

机械夹持适用于加工精度要求不高的工件，液压夹持适用于精密加工，而电磁夹持则适用于高速加工。

2. 刀具夹持力的控制刀具夹持力的控制是保证加工质量的重要因素。

夹持力过大会导致刀具磨损加剧，夹持力过小则会引起刀具与工件之间的相对滑动，影响加工精度。

因此，合理控制刀具夹持力，保证刀具与工件之间的稳定接触是关键。

3. 刀具夹持装置的精度和刚性刀具夹持装置的精度和刚性直接影响到加工精度和稳定性。

刀具夹持装置应具备足够的刚性，以抵抗切削力的作用，避免刀具的振动和变形。

同时，刀具夹持装置的精度也要高，以确保刀具与工件的精确定位和夹持。

二、数控机床工件装夹技术要点1. 工件夹持方式的选择工件夹持方式的选择取决于工件的形状、材料和加工要求。

常见的工件夹持方式有机械夹持、液压夹持和真空吸附等。

机械夹持适用于形状规则的工件，液压夹持适用于大型工件，而真空吸附则适用于薄板材料等。

2. 工件夹持力的控制工件夹持力的控制是保证加工质量和安全的重要因素。

夹持力过大会导致工件变形，夹持力过小则会引起工件的相对移动，影响加工精度。

因此，合理控制工件夹持力，保证工件的稳定夹持是关键。

3. 工件夹持装置的精度和刚性工件夹持装置的精度和刚性对加工精度和稳定性有重要影响。

工件夹持装置应具备足够的刚性，以抵抗切削力的作用，避免工件的振动和变形。

同时，工件夹持装置的精度也要高，以确保工件的精确定位和夹持。

总结：刀具夹持和工件装夹是数控机床加工过程中不可或缺的环节。

合理选择刀具夹持方式和工件夹持方式，控制夹持力，以及保证夹持装置的精度和刚性，是确保加工质量和效率的关键要点。

找正装夹方案及夹具选择找正装夹方案1．数控车削零件的装夹定位及定位基准选择原则（1）工件装夹定位要求数控车削零件工件径向定位后必须保证工件坐标系Z轴与机床主轴轴线同轴，同时还要保证加工表面径向的工序基准（或设计基准）与机床主轴回转中心线的位置满足工序（或设计）要求。

工件轴向定位后要保证加工表面轴向的工序基准（或设计基准）与工件坐标系X轴的位置要求。

批量加工时，若采用三爪自定心卡盘装夹，工件轴向定位基准可选工件的左端面或左側其他台肩面以方便定位；若采用两顶针装夹，为保证定位准确，工件两中心孔倒角可加工成准确的圆弧形倒角，这时顶针与中心孔圆弧形倒角接触为一条环线，轴向定位非常准确，适合数控加工精确性要求。

若单件加工，不需轴向定位，可用对刀的方法建立工件坐标系。

（2）定位基准（指精基准）的选择原则：1）基准重合原则为避免基准不重合误差，应选用工序基准（设计基准）作为定位基准，并使工序基准、定位基准、编程原点三者统一。

因为当加工面的工序基准与定位基准不重合且加工面与工序基准不在一次安装中同时加工时，会产生基准不重合误差。

2）基准统一原则在多工序或多次安装中，选用相同的定位基准，对数控加工保证零件的位置精度非常重要。

3）便于装夹原则选用的定位基准应能保证定位准确、可靠，定位、夹紧机构简单，敞开性好，操作方便，能加工尽可能多的内容。

4）便于对刀原则批量加工时，在工件坐标系已定，采用不同的定位基准为对刀基准建立工件坐标系，会使对刀的方便性不同，甚至无法对刀，这时要分析此种定位方案能否满足对刀操作要求，否则原设工件坐标系须重新设定。

2．数控车削零件的装夹找正把工件从定位到夹紧的整个过程称为工件的装夹。

数控车床装夹工件时，必须将工件表面的回转中心轴线，找正到与数控车床的主轴中心线重合。

（1）工件常用装夹方式1）在三爪自定心卡盘上装夹三爪自定心卡盘的三个卡爪是同步运动的，能自动定心，一般不需找正。

三爪自定心卡盘装夹工件夹紧力较小，适用于装夹外形规则的中、小型工件。

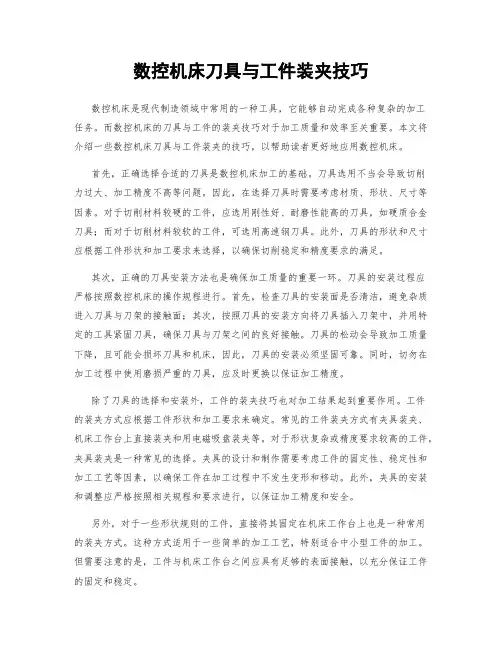

数控机床刀具与工件装夹技巧数控机床是现代制造领域中常用的一种工具，它能够自动完成各种复杂的加工任务。

而数控机床的刀具与工件的装夹技巧对于加工质量和效率至关重要。

本文将介绍一些数控机床刀具与工件装夹的技巧，以帮助读者更好地应用数控机床。

首先，正确选择合适的刀具是数控机床加工的基础。

刀具选用不当会导致切削力过大、加工精度不高等问题。

因此，在选择刀具时需要考虑材质、形状、尺寸等因素。

对于切削材料较硬的工件，应选用刚性好、耐磨性能高的刀具，如硬质合金刀具；而对于切削材料较软的工件，可选用高速钢刀具。

此外，刀具的形状和尺寸应根据工件形状和加工要求来选择，以确保切削稳定和精度要求的满足。

其次，正确的刀具安装方法也是确保加工质量的重要一环。

刀具的安装过程应严格按照数控机床的操作规程进行。

首先，检查刀具的安装面是否清洁，避免杂质进入刀具与刀架的接触面；其次，按照刀具的安装方向将刀具插入刀架中，并用特定的工具紧固刀具，确保刀具与刀架之间的良好接触。

刀具的松动会导致加工质量下降，且可能会损坏刀具和机床，因此，刀具的安装必须坚固可靠。

同时，切勿在加工过程中使用磨损严重的刀具，应及时更换以保证加工精度。

除了刀具的选择和安装外，工件的装夹技巧也对加工结果起到重要作用。

工件的装夹方式应根据工件形状和加工要求来确定。

常见的工件装夹方式有夹具装夹、机床工作台上直接装夹和用电磁吸盘装夹等。

对于形状复杂或精度要求较高的工件，夹具装夹是一种常见的选择。

夹具的设计和制作需要考虑工件的固定性、稳定性和加工工艺等因素，以确保工件在加工过程中不发生变形和移动。

此外，夹具的安装和调整应严格按照相关规程和要求进行，以保证加工精度和安全。

另外，对于一些形状规则的工件，直接将其固定在机床工作台上也是一种常用的装夹方式。

这种方式适用于一些简单的加工工艺，特别适合中小型工件的加工。

但需要注意的是，工件与机床工作台之间应具有足够的表面接触，以充分保证工件的固定和稳定。

据不完全统计，国内企业数控机床选用夹具不合理的比例高达50%以上。

通过长期与机床企业的深入走访沟通中发现，越来越多的机床企业也开始倾向于为客户提供夹具设计、夹具配套安装等培训服务，让机床得以发挥最佳的加工价值。

夹具应该满足的基本要求是能够可靠地夹持工件，同时不能妨碍加工的进行。

夹具有效性的高低会直接影响加工工艺的优劣，未来夹具的趋势是更加高效的夹持，并与设备工厂建立兼容连接。

那么接下来一起来了解下车床装夹工件有哪些方法吧。

1. 数控车床自定心卡盘装夹工作数控车床自定心卡盘通过法兰盘安装在主轴上，用以装夹工件。

用方头扳手插入自定心卡盘方孔转动，小锥齿轮转动，带动啮合的大锥齿轮转动，大锥齿轮带动与其背面的圆盘平面螺纹啮合的三个卡爪沿径向同步移动。

数控车床自定心卡盘的特点是三爪能自动定心，装夹和校正工件简捷，但夹紧力小，不能装夹大型工件和不规则工件。

数控车床自定心卡盘装加工件的方法有正抓和反抓装加工件，反抓装夹时，将三抓卸下，跳投安装就可反抓装夹较大直径工件。

夹头配的爪称为硬爪，它淬过火有硬度。

用不淬火的钢材或铜铝做的爪称为软爪，一般焊接在硬爪上，它定位好，不易夹伤工件，用前要加工一下，车或磨都可以。

2. 数控车床单动卡盘装夹工件数控车床单动卡盘的四个卡爪都可独立移动，因为各爪的背面有半瓣内螺纹与螺杆相啮合，螺杆端部有一方孔，当用卡盘扳手转动某一方孔时，就带动相应的螺杆转动，即可使卡爪夹紧或松开。

因此，数控车床单动卡盘可装夹截面为方形/长方形/椭圆形以及不规则形状的工件，也可车削偏心轴和孔。

因此数控车床单动卡盘的夹力比自定新卡盘大爷长用于装夹较大直径的正常圆形工件。

数控车床用单动卡盘装夹工件，因为四爪不同步不能自动定心，需要仔细地找正，以使工件的轴线对准主轴旋转轴线。

用划线盘按工件内外圆表面或预先划出的加工线找正，定位精度在0.2-0. 5mm；用百分表按工件的精加工表面找正，可达到0. 01 -0. 02mm的定位精度。

车床装夹工件是指将工件在数控车床上或夹具中定位和夹紧数控车床在车削加工中，工件必须随同数控车床主轴旋转，因此，要求数控车床上装夹时，被加工工件的轴线与数控车床主轴的轴线必须同轴，并且要将工件夹紧，避免在切削力的作用下工件松动或脱落，造成事故。

根据工件的形状、大小和加工数量不同，在数控车床上可以采用不同的装夹方法装夹工件。

在数控车床上装加工件所用的附件一样自定心卡盘/单动卡盘、顶尖、心轴、中心架、跟刀架、花盘和角铁等。

1、万能通用夹具。

如机用虎钳、卡盘、吸盘、分度头和回转工作台等，有很大的通用性，能较好地适应加工工序和加工对象的变换，其结构已定型，尺寸、规格已系列化，其中大多数已成为机床的一种标准附件。

2、专用性夹具。

为某种产品零件在某道工序上的装夹需要而专门设计制造，服务对象专一，针对性很强，一般由产品制造厂自行设计。

常用的有车床夹具、铣床夹具、钻模(引导刀具在工件上钻孔或铰孔用的机床夹具)、镗模(引导镗刀杆在工件上镗孔用的机床夹具)和随行夹具（用于组合机床自动线上的移动式夹具）。

3、可调夹具。

可以更换或调整元件的专用夹具。

4、组合夹具。

由不同形状、规格和用途的标准化元件组成的夹具，适用于新产品试制和产品经常更换的单件、小批生产以及临时任务。

扩展资料在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）。

应用机床夹具，有利于保证工件的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”。

夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。

数控机床技术中的工件装夹方式选择与调整在数控机床技术中，工件装夹方式的选择与调整是实现工件加工精度和稳定性的关键因素。

不同的工件形状、尺寸和材料特性，要求采用不同的装夹方式，以确保工件在加工过程中的稳定性和精度。

本文将探讨数控机床技术中常见的工件装夹方式选择与调整的要点和注意事项。

一、工件装夹方式的选择1. 机械夹持机械夹持是最常见的一种工件装夹方式。

它通过夹具将工件固定在机床工作台上，使用螺杆或气缸等装置施加夹持力。

在选择机械夹持方式时，需要考虑工件的形状、尺寸、加工精度要求和加工方式等因素。

常见的机械夹持方式有平口夹、钳口夹、机械手指夹等。

2. 真空吸附真空吸附是适用于平面或有孔面工件的装夹方式。

它通过真空泵将工件吸附在工作台上，利用气密性实现工件的固定。

真空吸附可以确保工件加工过程中的稳定性，并避免对工件表面造成损坏。

这种装夹方式适用于薄板、复合材料、石材等工件。

3. 磁力吸附磁力吸附是通过磁力将工件固定在机床工作台上的装夹方式。

它适用于工件表面有一定磁性的情况，例如磁性钢材。

磁力吸附装夹具有固定力大、加工稳定、换位方便等优点，但对于磁性较弱或不均匀的工件不适用。

4. 液压夹持液压夹持是利用液压力将工件夹持在机床上的装夹方式。

它适用于一些大型、重型工件，可以实现较高的夹持力和稳定性。

在选择液压夹持方式时，需要考虑液压系统的稳定性和工件的加工要求。

二、工件装夹方式的调整1. 夹紧力的调整夹紧力是工件装夹过程中的重要参数。

如果夹紧力过大，可能会导致工件变形或损坏；夹紧力过小，则无法保持工件的稳定。

在调整夹紧力时，需要根据工件的材料特性和加工要求来确定合适的夹紧力。

可以通过调整夹具上的螺杆或气缸来实现夹紧力的调整。

2. 夹具的调整夹具的调整是保证装夹精度和稳定性的关键。

在调整夹具时，需要注意夹具的平行度、垂直度和平整度等参数。

夹具应该始终保持垂直于切削力方向，以减少振动和变形的影响。

3. 夹具的定位调整夹具的定位调整是确保工件加工精度的重要步骤。

2．4 数控铣床、加工中心常用夹具数控铣床、加工中心的工件装夹一般都是以平面工作台为安装的基础，定位夹具或工件，并通过夹具最终定位夹紧工件，使工件在整个加工过程中始终与工作台保持正确的相对位置。

数控铣床、加工中心的工件装夹方法基本相同，装夹原理是相通的。

2．4．1数控铣床、加工中心工件装夹的基本要求为适应数控铣床、加工中心对工件铣、钻、镗等加工工艺的特点，数控铣床、加工中心加工对夹具和工件装夹通常有如下的基本要求：①数控铣床、加工中心夹具应有足够的夹紧力、刚度和强度为了承受较大的铣削力和断续切削所产生的振动，数控铣床、加工中心的夹具要有足够的夹紧力、刚度和强度。

夹具的夹紧装置尽可能采用扩力机构；夹紧装置的自锁性要好；尽量用夹具的固定支承承受铣削力；工件的加工表面尽量不超出工作台；尽量降低夹具高度。

②尽量减小夹紧变形。

加工中心有集中工序加工的特点，一般是一次装夹完成粗、精加工。

工件在粗加工时，切削力大，需要的夹紧力也大。

但夹紧力又不能太大，否则松开夹具后零件会发生变形。

因此，必须慎重选择夹具的支承点、定位点和夹紧点。

如果采用了相应措施仍不能控制工件变形，只能将粗、精加工分开，或者粗、精加工使用不同的夹紧力。

③夹具在机床工作台上定位连接数控机床加工中机床、刀具、夹具和工件之间应有严格的相对坐标位置。

数控铣床、加工中心的工作台是夹具和工件定位与安装的基础，应便于夹具与机床工作台的定位连接。

加工中心工作台上设有基准槽、中央T形槽，可把标准定位块插入工作台上的基准槽、中央T形槽，使安装的工件或夹具紧靠标准块，达到定位的目的，作为工件或夹具的定位基准。

数控机床还常在工作台上装固定基础板，方便工件、夹具在工作台上的定位。

基础板预先调整好相对数控机床的坐标位置，板上有已加工出准确位置的一组定位孔和一组紧固螺孔，方便夹具安装。

如图2-4-1，为数控机床工作台上装固定基础板。

④夹紧机构或其他元件不得影响进给。

加工部位要敞开，夹紧元件的空间位置能低就低，要求夹持工件后夹具上一些组成件不影响刀具进给。

数控机床工件的装夹方法-工程（一）工件的安装数控机床夹具是用以装夹工件（和引导刀具）的一种装置，其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧，。

工件装夹的内容包括：·定位：使工件相对于机床及刀具处于正确的位置。

·夹紧：工件定位后，将工件紧固，使工件在加工过程中不发生位置变化。

·定位与夹紧的关系：是工件安装中两个有联系的过程，先定位后夹紧，（二）装夹方法：1、用找正法装夹：1)方法：a) 把工件直接放在机床工作台上或放在四爪卡盘、机用虎钳等机床附件中，根据工件的一个或几个表面用划针或指示表找正工件准确位置后再进行夹紧；b)先按加工要求进行加工面位置的划线工序，然后再按划出的线痕进行找正实现装夹。

2)特点：a)这类装夹方法劳动强度大、生产效率低、要求工人技术等级高；b)定位精度较低，由于常常需要增加划线工序，所以增加了生产成本；c)只需使用通用性很好的机床附件和工具，因此能适用于加工各种不同零件的各种表面，特别适合于单件、小批量生产。

2、用夹具装夹安装：1)工件装在夹具上，不再进行找正，便能直接得到准确加工位置的装夹方式。

2)特点：避免了找正法划线定位而浪费的工时，还可以避免加工后的工件的加工误差分散范围扩大，夹装方便。

找正法与用夹具装夹工件的对比设加工工件如下图所示1、采用找正法装夹工件的步骤：1)先进行划线，划出槽子的位置；2)将工件放在立式铣床的工作台上，按划出的线痕进行找正，找正完成后用压板或虎钳夹紧工件。

3)根据槽子线痕位置调整铣刀相对工件的位置，调整好后才能开始加工。

4)加工中需先试切一段行程，测量尺寸，根据测量结果再调整铣刀的相对位置，直至达到要求为止。

5)每加工一个工件均重复上述步骤。

因此这种装夹方法不但费工费时，而且加工出一批工件的加工误差分散范围较大。

2、采用夹具装夹采用夹具装夹方法，不需要进行划线就可把工件直接放入夹具中去。
