老树发新芽EL34和KT88推挽胆机（二）（五）第一次改进机器装好以后发现了两个问题：（1）4个S+M电解电容安装位置离功率输出管比较近，冬天工作3个小时、夏天工作1个小时以后，电容的外壳就被功率管烤得滚烫，估计有60℃左右，必须要用电风扇近距离对着吹帮助散热。

虽然电容的允许工作温度是105℃，但在这么高的环境温度下长期工作必然减少电容使用寿命，轻则过早失效，重则爆浆短路。

再者，电扇的噪声影响了听音乐时背景的宁静，使装机时降低本底噪声的努力付之东流。

因此这个位置不能安装电解电容，必须换位置或改为耐高温的聚丙烯薄膜电容。

（2）不能在工作时直观地监视功率输出管的直流电流。

推挽管工作时直流电流的对称性很重要。

如少许不对称，就会增大失真；如严重不对称，甚至单边缺失，就会使流过输出变压器直流电流急剧增大，使变压器磁饱和，甚至烧毁输出变压器，——因为推挽输出变压器是按照流过的直流电流为零（2个推挽管直流电流对称而互相抵消）设计的。

虽然本机通过调节负偏压电位器可以精确调整推挽管直流电流对称性，但是实际使用却经常发现：在负栅压不变情况下，推挽管一边是64mA（0.014V），一边是41mA（0.009V），相差三分之一。

调整负偏压使两边一致后半小时～1小时再复核，原来小的那边又远超过64mA，只好再调回来。

如此就形成一个定律：每次开机后就要翻起重达40kg的沉重机身，测量推挽管的电流，如不一致就要调整，然后开着机翻回来使用半小时后又要翻起复核调整，再开着机翻回来继续使用。

每次开机都要如此翻起翻回，不胜其烦，简直不是在享受音乐的乐趣，是在折腾找累。

为什么这些从废钢场捡来大盾EL34工作不太稳定？我估计是由于年代久远、阴极上附着了惰性物质的缘故。

扔掉这8个大盾EL34不用是不可能的，毕竟名管的声音很好。

如果仅仅是这样折腾还没啥大不了的，发烧的精髓不就是不停折腾，在折腾中找到乐趣吗？这样折腾了半年，直到一次开机后测量发现一只管子竟然没有阴极电流，才引起我的高度警惕：这样要烧掉输出变压器的！但奇怪的是这只管子并没有坏，用GS-5A测量工作正常，阳极电流70mA。

2007.8-70设计与制作曙光制造的电子管工艺精良，质量卓越。

他的KT 系列功放管如KT66，77，88，94，100等，型号齐全，其中KT88(同类型号为6550)由于输出功率大小适中、屏极耗散功率42 W，在多款商品机上采用，音效之佳颇有口碑。

但多年来却未见过商品机上用KT66作输出管。

KT66在上个世纪中期音响大国英国制造的胆机中使用较多，其中最负盛名的、胆机发烧友最熟悉的要属威廉逊(Wiliamson)功率放大器。

如今称这些放大器为古董胆机，故此KT66也被称为古典式功放管。

最大的特点是中音充沛、厚润、柔顺，音色甜美迷人，重播人声真实、自然、效果超群，演绎的音乐极具魅力。

如何古为今用，将古典胆用于现代胆机，播放数码音源也得到靓丽的音效，是DIY 焊机的朋友所关注的。

笔者介绍一款用曙光古典的KT66与现代电子技术相结合制作胆机功放，让悠久的胆机文化重显昔日风采，使其具有现代胆机功放的音效，不单韵味浓艳、动态凌厉，频响曲线宽阔且平坦，立体感强，达到声、情并茂的效果。

放大线路见图1(线路为单声道，电源电路从略)，输入级V 1采用高频、高放大系数(μ=60)的双三极管12AT7的共阴极放大电路，由于12AT7的μ值较高，此级电压增益可达30 dB，将输入信号进行大幅度提升。

推动由V 2，V 3组成的SRPP 电路，将V 1输出的信号电压再度提升。

由于SRPP 电路的输入阻抗高，输出阻抗低，能起到承前启后的作用，使整体电路有更佳的匹配状态。

还能改善信号传输质量，从而达到良好的音响重播效果。

同时，SRPP 的电路特性使放大器的频响更宽，失真低、信噪比高，为末级功放提供高质量的推动电压信号。

功放级是KT66的单端A 类功率放大电路，自给偏压的工作方式，帘栅极电路中设有开关K 1，通过倒换K 1，可使KT66工作在不同的工作模式。

当K 1合在①点时，KT66工作在三极管模式，此时功率输出稍小，但音色更柔和音乐味浓郁，保真度高。

NE5532中文资料引脚图NE5532功放：NE5532是高性能低噪声双运算放大器（双运放）集成电路。

与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。

因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。

用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。

NE5532管脚，NE5532引脚功能：1:AMPOUT1放大信号输出（1）2:IN1-反相信号输入（1）3:IN1+同相信号输入（1）4:GND接地5:IN2+同相信号输入（2）6:IN2-反相信号输入（2）7:AMPOUT2放大信号输出（2）8:Vcc电源NE5532价格：NE5532是属于发烧运放集成电路，价格因厂家和性能等级不同相差非常大，从几毛到几块再到几百块，甚者更高不等。

NE5532生产厂家：TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述：The NE5532，NE5532A，SA5532，and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise，high output-drive capability，high unity-gainand_maximum-output-swing bandwidths，low distortion，high slew rate，input-protection diodes，and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性：Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号：NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找？1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放：1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532，NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器，op275:和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

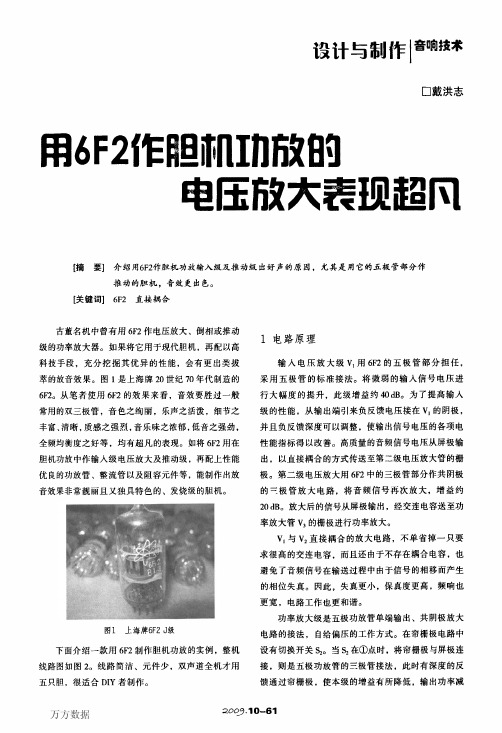

设计与制作ｌ音响按零用６Ｆ２作胆币ｎＩ力万文日ｇ口戴洪志电压放大表现超凡【摘要】介绍ｆｆ］６Ｆ２作胆机功放输入级及推动级出好声的原因，尤其是用它的五极管部分作推动的胆机，音效更出色。

【关键词】６Ｆ２直接耦合古董名机中曾有用６ｔ７２作电压放大、倒相或推动级的功率放大器。

如果将它用于现代胆机，再配以高科技手段，充分挖掘其优异的性能，会有更出类拔萃的放音效果。

图１是上海牌２０世纪７０年代制造的６１７２。

从笔者使用６Ｆ２的效果来看，音效要胜过一般常用的双三极管，音色之绚丽，乐声之活泼，细节之丰富、清晰，质感之强烈，音乐味之浓郁，低音之强劲，全频均衡度之好等，均有超凡的表现。

如将６Ｆ２用在胆机功放中作输入级电压放大及推动级，再配上性能优良的功放管、整流管以及阻容元件等，能制作出放音效果非常靓丽且又独具特色的、发烧级的胆机。

图１上海牌６Ｆ２Ｊ级下面介绍一款用６Ｆ２制作胆机功放的实例，整机线路图如图２。

线路简洁、元件少，双声道全机才用五只胆，很适合ＤＩＹ者制作。

１电路原理输入电压放大级ｖ，用６１７２的五极管部分担任，采用五极管的标准接法。

将微弱的输入信号电压进行大幅度的提升，此级增益约４０ｄＢ。

为了提高输入级的性能，从输出端引来负反馈电压接在ｖ．的阴极，并且负反馈深度可以调整，使输出信号电压的各项电性能指标得以改善。

高质量的音频信号电压从屏极输出，以直接耦合的方式传送至第二级电压放大管的栅极。

第二级电压放大用６Ｆ２中的三极管部分作共阴极的ｉ极管放大电路，将音频信号再次放大，增益约２０ｄＢ。

放大后的信号从屏极输出，经交连电容送至功率放大管Ｖ，的栅极进行功率放大。

Ｖ。

与Ｖ：直接耦合的放大电路，不单省掉一只要求很高的交连电容，而且还由于不存在耦合电容，也避免了音频信号在输送过程中由于信号的相移而产生的相位失真。

因此，失真更小，保真度更高，频响也更宽，电路工作也更和谐。

功率放大级是五极功放管单端输出、共阴极放大电路的接法，自给偏压的工作方式。

请教关于6P14单端胆机的一些问题？
1、按白老师和各位朋友的意见重新调整了部分电阻，受条件限制只能利用手边既有的元件进行调整，如图，现在6P14的电压基本符合要求了，屏压270V，帘栅电压245V，使用的4K滤波电阻，144欧阴极电阻。

还有1个3K的电阻有空再将4K的滤波电阻换掉，再看看，应该可以符合要求了。

2、6N2的屏压提高的不多才到115V，看来100K的电阻大了点，或者阴极电阻要调大点。

另外测试3脚和8脚电压怎么差了0.5V了，这正常吗，前一次屏压为102V时测试是0.94和0.84V，不知道什么原因。

阴极电压和电流不知有没有计算方法？以前学的都是晶体管，没有学过电子管的计算。

3、这次调试完后感觉刺啦啦的声音和呼呼的底噪声大了点，刺啦啦的声音按前面朋友的说法可能是自激，需要在6P14的栅极加个1K 电阻，暂时没时间去调试，待将电源及各工作点电压调试好后再去处理了。

我的6N2 6P14功放电路图20160407（稿）.jpg (58.2 KB, 下载次数: 2)
重新调整了部分电阻后实测电压
今天有空又对电路的电压重新测试了一遍，推算出各点的电流。

对6N2的电流有点疑问，经计算屏流为约1.3mA，阴极电流约为0.65mA，还有0.65mA去哪里了？有知道的老师请分析一下我算的对否？另外这些工作点电压是否合适了？6N2和6P14的电流是否大了？
我的6N2 6P14功放电路图20160407（稿）.jpg (60.92 KB, 下载次数: 2)
昨天测试因时间原因不全，今天重新测试。

入门的6P3P单端胆机制作我的第一台胆机,现在看起来很简陋,但当时很有成就感,从机壳到输出牛,焊接都是我一个人完成的.制作完成之后,几乎没有听多少时间,就被小妹拿到闺房作为私人用品了,直到不久前小妹出嫁后,才回到我的身边,这段时间天天陪伴我左右,感觉还不错,今天写出来大家参考一下.电路图还没有画出,明天画好在上传吧,因为的确太简陋了,也没计划怡笑大方,什么都没准备,只是现在网站需要更新新内容,就想还是写出凑数吧.电路使用6n2并联共阴极放大经电容耦合推动末级6p3p,为得到较大的输出功率,使用了标准的五极管接法.电路非常简单,可以说能够省下的元件都省下了.RP是音量电位器,国产的基本不过关,用段时间后噪音非常大,应该买一个好的产品,优选日本的蓝色ALPS,因为我是按照双单声道制作的,不需要双连,使用了70年代产的使用环氧树脂密封的国产电位器,使用起来效果很好,三年来几乎每天都使用,一点磨损噪音都没有.RP 还有一个作用就是作为胆管的栅漏电阻,为输入级产生的栅流提供一个接地回路R1,R2分别是6N2的屏极负载电阻和阴极电阻,直接决定胆管的工作状态,参数尽量不要修改,但可以有稍许改变,如R2可以在510-1K之间改变.C1为耦合电容,本机信号通道唯一的一个电容,使用不同的产品可以调整音色,但因为以前手中没有所谓的补品,本机只是使用了国产普通聚丙烯电容,现在身边到是补品不少,但也懒的换了,能听就行了.另外要注意的零件就是R4了,6P3P的阴极偏压电阻,为6P3P提供一个适宜的工作点,工作时流经的电流较大,大约有1瓦左右的功耗,发热严重,表面温度很高,选用零件注意功率余量,我使用一只三瓦的大红炮,三年下来也烧的有些发黑.建议至少五瓦以上.C2为阴极电阻旁路电容,提供工作时的交流信号通道,使交流信号不流经R4,不会在上面产生电压降,相对稳定了胆管的工作点.电源是晶体管整流,RC派型滤波电路,二极管使用一毛钱一只的1N4007就可,电容使用的是彩电开关电源上使用的100uF/400V电解,质量很好,但现在制作选择要小心,市场上充斥伪劣产品,选用国营大厂产品为好.有些拆机的进口二手电解如果好好挑选的话,也很好.但有些漏电太大或基本已经击穿了,一定好好挑选,R1一定要有,关机瞬间,灯丝已经断电,阴极逐步冷却不发射电子,而屏极由于电容存储的能量仍然有高压,强制吸收阴极的电子,长此下去容易引起所谓"阴极中毒"的故障,R1的作用就是提供断电后电容能量的泄放负载,迅速放掉电容中的能量,功率也要大一点.电源牛使用红灯七管收音机上的电源牛,由上海无线电27厂生产,工艺非常好,也是我焊机是最爱用的产品.目前市场上很多,大家可以搜集储备一些,焊制前级时更好.此牛用在本机上功率余量小一点,工作时间长一点的话,发热较多,不过并不影响使用.找不到别的牛.只有如此了.所有胆管一律交流灯丝供电,交流供电虽然容易引入交流声,但由于本机使用胆管都是旁热式,只要注意接地点的选择,注意焊接走线工艺,噪音不是问题,基本上听不见,我的这台就是这样,当时感到很吃惊,自己都没有想到单端胆机交流声会这么少,从此坚定了我焊制胆机全部使用交流供电的决心.机壳很简陋,使用了铝合金门窗的型材,一块型材从中间据开一分为二,恰好两个机壳.只是略显单薄.做前级是好选择.输出牛也是自己绕制的,完成后使用电桥测量了一下,有十几亨,作为小功率输出牛已经不错了.铁心使用控制变压器的片子,大约舌宽26毫米.质量有好有坏,大部分是冷轧的,一块插在一起叠厚约35毫米,使用所谓的分层绕法,初级次级各分了两层.具体圈数现在也记不清了,记在一个本子上,等找到后在告诉大家.。

电子报/2010年/4月/11日/第022版音响发烧用6F3制作的胆前级天津戴洪志国产管6F系列中有三个型号，即6F1、6F2、6F3(见图1)。

6F2用于胆机功放的输入级和倒相级，有靓丽的声音效果。

其实6F1、6F3的性能较6F2更加优异。

这三款电子管均是三极、五极复合管，参数特性及管脚排列见附表，主要用在电子管黑白电视机中。

6F3中的三极、五极管部分性能比6N1、6P1更加优越。

从附表中可看到，6F3的五极部分的互导较6F1、6F2、6P1更高，而内阻也较低。

互导高、内阻低的放大管线性好，频响宽，音色厚润。

所以若用6F系列电子管制作胆前级放大器，音效要好过常用的双三极管胆前级。

本人曾用6F1、6F2制作过胆前级放大器，音效不凡。

6F1、6F2的管脚排列相同，可直接互换。

当换上6F1后音效又胜过6F2，可能是6F1的五极部分互导较高的原因。

用6F3制作胆前级放大器，音效又超过6F1，使用的电路见图2。

V1是6F3中的三极管部分作共阴极放大电路，电压增益25dB左右。

V1的阴极电阻无旁路电容，则有本极电流负反馈，并且还从输出端引来大环路负反馈，所以输入级有双重负反馈，能使失真减小，频响展宽。

放大后的音频信号从屏极输出，经交连电容、音量电位器进入V2的栅极，V2是6F3的五极管部分组成A类放大电路，自给偏压、三极管接法，使放大管的内阻更小。

电路V1、V2的栅极电阻阻值也按参数附表上的要求，使用的阻值较大，以便能充分发挥该胆的优异性能。

音量电位器置于V1、V2之间。

这种接法能使音频信号直接输入到V1的栅极，避免了通常将音量电位器设在输入端，音频信号首先进行衰减而引起的音质变劣。

W在V2的输入端，根据放音系统的声压情况再进行音频信号的衰减，使失真减小。

前级放大器中，不管是晶体管机或者胆机，音量电位器对音质的影响多年来倍受关注，有些名机就是将音量电位器设在输出级电路之前来提高音质的。

此机电源(电路从略)的B+高压用经典的胆整流和扼流圈的CLC滤波电路，整流管用南京的5U4G，此胆是直热式整流管，韵味浓郁。

简洁至上的单端胆机的装调体会胆机是很多发烧友的心中至爱，但是胆机交流声的问题却是令很多发烧友头疼。

那么，如何才能够焊出一部音质优美，信噪比高的胆机呢？根据笔者的经验，对初级发烧友而言，可以从如下几个方面入手，也是可以DIY一部不错的胆机的：1、选择简洁的电路选择简洁电路的好处有：安装容易，调试简单，同时也符合HIFI 音响简洁至上的原则。

附图1是笔者选择的胆机电路图。

2、合理安排电路布局采用一点接地的方法，同时，保证地线有足够的截面积，有条件的可以用镀银铜线；尽量缩短连接线的长度，尤其是前级输入信号引线，如果引线比较长，最好采用屏蔽线平衡接法，避免引入噪声。

也可以采用前级灯丝接地电路中加装平衡电位器、直流供电，或者在推挽输出电路两臂屏流中噪声分量相互抵消等方法降低交流声。

更主要的方法是寻找噪声来源加以切除，从根本上杜绝噪音。

3、注意焊接工艺避免虚焊、假焊等现象，可以最大限度降低接触不良等引起的噪声及其他故障。

笔者最近装配了一台胆机，电路图见图1，输入级6N9P双三极管采用并联应用，灯丝供电采用交流加平衡对地。

功放管为EL34，采用单端甲类放大，RMS功率为2x13W。

适合用于小型书架箱欣赏古典音乐、人声等作品。

下面就谈谈这次制作的一些体会。

一般的做法，胆机通常采用接地母线的布局，以方便元件安装、焊接，但是这种方法是否可以有效改善信噪比，尤其是消除交流声呢？对此，就电路布局等作一个简单的分析：如图1，电路图中粗线为整机地线，尽量采用粗铜线或者镀银铜线并且与机箱连接，以降低导线电阻，降低噪声。

主要的噪声源有哪些呢？由电路图可见，整流器V1输出的脉动直流电经电容C1、C2，电感L1构成的∏形滤波器滤波后，直接向功放管V3供电，经电阻R8降压，C6滤波，给前级V2屏极供电及给功放管加速极供电，其中C1接地点母线流回到变压器次级中心抽头的一段母线，是脉动直流的路径，这一段母线很容易引起交流声，因此不能与任何放大器电路相连，特别是输入级电路。

照虎好画猫学做经典好声6V6推挽胆机注册论坛已有很多年，无奈工作、家庭诸多事情，只偶得时间上来过过眼瘾，深潜N多年，想了胆机N多年......去年时间渐多，偶然看到T版《一款最简单、最易做、最廉价的经典好声6V6推挽制作》，仔细研读，发现这款6V6诸多优点：元件不多、管子廉价好找，PCB 也画好了，照虎画猫咱还是会的，此时不动手更待何日？开始动手，做PCB，定购元件，感谢互联网感谢某宝，所需都弄齐了。

6V6推挽胆机元件清单制作过程其实很简单，100%的细心+100%的耐心，基本搞定！我们的测试元件尽量挑选配对的，保证一致性。

机箱各接线端子也要测量一下。

开始焊接：钻孔：电路板钻孔安装牛钻孔牛安装到位，全部接好上个电路图：接好以后，插上全部管子，接到小音箱，按下了电源开关，灯丝亮了，然后就bubububu......我勒个去，啸叫了，左右声道，赶紧断电，对调p1ul1p2ul2，再来，接电脑测试，出声了！加电成功灯丝全亮接电脑测试出声。

只听这个管子不过瘾，也学着把几条管子测了一下，然后换上4支一致性比较好的管子。

管子测试至此，本次照虎画猫基本完成，维留点个猫尾巴没处理好：6SL7管子接的1W100R电阻忘记买了，只能用两个10W100R电子先顶上；电位器买大了，机箱装不上，只得续订个16的花柄电位器，再来装机箱。

目前裸机试听，左声道耳朵贴到音箱前10cm以内有交流底噪，右声道基本听不出来，用USB DAC推了一下，声音还可以，等全装好在仔细听。

总结一下，虽然上学时学过电子电路基础，却是只凑合认识3条腿儿的石头和无数条腿儿的集成蜈蚣，这8条腿儿的玻璃螃蟹它不认识我我也不认识它，但由于有T版的PCB外加详细教材，只要有足够的细心和耐心，菜鸟也能制作一台自己的胆机，当然制作过程也是很考验和锻炼人的动手能力的，在此，把对T版和论坛的敬意转化为一份作业交上！。
