下载文档原格式
亚克力材质执行标准一、化学成分亚克力材质的化学成分主要由甲基丙烯酸甲酯（MMA）组成，含有少量的苯乙烯和丙烯酸乙酯等添加剂。
通过专业的化学分析测试，我们可以确定亚克力材质的化学成分及其含量，以保证其符合相关标准要求。
二、物理性能1. 密度：亚克力材质的密度通常在1.18~1.20g/cm³之间，通过密度检测可以确保其满足相关标准要求。
2. 拉伸强度：亚克力材质的拉伸强度应大于30MPa，以保证在使用过程中不易被拉断。
3. 断裂伸长率：亚克力材质的断裂伸长率应大于300%，以保证在使用过程中具有较好的延展性。
4. 硬度：亚克力材质的硬度通常在60~80 shore A，通过硬度检测可以确保其具有一定的硬度和耐磨损性。
三、光学性能1. 透光率：亚克力材质具有高透光率，其透光率应大于85%，以保证在使用过程中能充分地透过光线。
2. 折射率：亚克力材质的折射率通常在1.49~1.51之间，通过折射率检测可以确保其具有较好的光学性能。
3. 雾度：亚克力材质的雾度应小于2%，以保证在使用过程中具有良好的透明度和视觉效果。
四、加工性能1. 热成型：亚克力材质具有良好的热成型性能，可以通过热成型加工制作各种形状和大小的制品。
2. 机械加工：亚克力材质还可以通过机械加工方式进行切割、钻孔、铣槽等操作，以满足不同制品的需求。
3. 粘结性：亚克力材质具有良好的粘结性能，可以与各种材料进行粘结，如玻璃、金属等。
五、环保性能1. 无毒性：亚克力材质本身无毒性，不会释放有害物质，符合环保要求。
2. 可回收性：亚克力材质可循环使用，符合节能环保的原则。
3. 低能耗：亚克力材质的生产过程能耗较低，对环境的影响较小。
六、外观质量1. 表面光滑度：亚克力材质的表面应光滑、平整，无明显的划痕、斑点、气泡等缺陷。
2. 厚度均匀性：亚克力材质的厚度应均匀一致，以保证制品的质量和美观度。

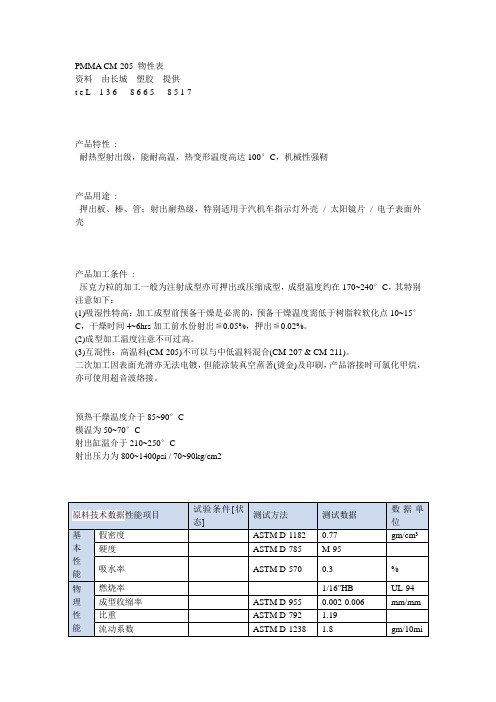

PMMA CM-205 物性表资料由长城塑胶提供t e L 1 3 6 8 6 6 5 8 5 1 7产品特性:耐热型射出级，能耐高温，热变形温度高达100°C，机械性强靭产品用途:押出板、棒、管；射出耐热级，特别适用于汽机车指示灯外壳/ 太阳镜片/ 电子表面外壳产品加工条件:压克力粒的加工一般为注射成型亦可押出或压缩成型，成型温度约在170~240°C，其特别注意如下：(1)吸湿性特高：加工成型前预备干燥是必需的，预备干燥温度需低于树脂粒软化点10~15°C，干燥时间4~6hrs加工前水份射出≦0.05%，押出≦0.02%。
(2)成型加工温度注意不可过高。
(3)互混性：高温料(CM-205)不可以与中低温料混合(CM-207 & CM-211)。
二次加工因表面光滑亦无法电镀，但能涂装真空蒸著(烫金)及印刷，产品溶接时可氯化甲烷，亦可使用超音波熔接。
预热干燥温度介于85~90°C模温为50~70°C射出缸温介于210~250°C射出压力为800~1400psi / 70~90kg/cm2原料技术数据性能项目试验条件[状态]测试方法测试数据数据单位基本性能假密度--- ASTM D-1182 0.77 gm/cm3硬度--- ASTM D-785 M-95 ---吸水率--- ASTM D-570 0.3 %物理性能燃烧率--- --- 1/16"HB UL-94 成型收缩率--- ASTM D-955 0.002-0.006 mm/mm 比重--- ASTM D-792 1.19 ---流动系数--- ASTM D-1238 1.8 gm/10min 全光透过率--- ASTM D-1003 92 %机械性能引张强度---ASTMD-638/PSI10200/720 Kg/cm2���曲强度---ASTMD-790/PSI15600/1100 Kg/cm2延伸率--- ASTM D-638 5.0 %抗冲击力--- ASTM D-256 0.37 ft-lbs/in2抗冲击力--- ASTM D-256 2.0kg-cm/cm曲折率--- ASTM D-542 1.491 ---绝缘耐力--- ASTM D-149 500V olts/Mil电气性能诱电率---ASTMD-150-647b3.7 --- 诱电率力---ASTMD-150-6470.5 --- 失电率--- ASTM D-150 0.19 --- 体积固有抵抗--- ASTM D-257 1015Ω.m热性能热变形温度--- ASTM D-648 100/212 °C/°F 维卡软化点--- ASTM D-648 113/235 °C/°F。
亚克力有机玻璃棒规格亚克力有机玻璃棒（PMMA）是一种主要由亚克力与玻璃混合而成的有机玻璃材料。
它的优点包括良好的耐热性、耐化学性、优良的变形性、良好的光学性、优良的机械性能等，用于制造挡板、头盔、花盆等产品，是不可替代的建筑和装饰材料。
亚克力有机玻璃棒一般分为普通级、一级、二级等，按规格分长度20cm、25cm、30cm和50cm，宽度为2mm-20mm，厚度为1mm-15mm。
另外，有机玻璃棒还可被制成多种特殊规格，如椭圆棒，弧形棒，截面棒，U型棒，T型棒等。
亚克力有机玻璃棒的表面粗糙度也是影响其使用的重要因素，一般有机玻璃棒表面粗糙度介于Ra 0.2μm至Ra 1.6μm之间，其中Ra 0.2μm代表着最佳的表面粗糙度，而Ra 1.6μm代表着最差的表面粗糙度。
在生产过程中，亚克力有机玻璃棒也需要经过一些额外的处理，以期获得理想的性能。
表面处理包括磨光和表面处理，磨光可以提高表面光洁度；表面处理可以增强表面韧性，提高有机玻璃棒的抗腐蚀性能，同时也能减少溶剂的渗透性。
亚克力有机玻璃棒的体积密度是其重要特性之一，一般约为1200kg/m3，这意味着有机玻璃棒的密度比较低，而强度比较高，比很多同类的金属、塑料、玻璃都高。
此外，亚克力有机玻璃棒具有良好的耐光性，紫外线、紫外线不易褪色，可以长期暴露在外，而且不会产生黑变色。
耐高温性也是亚克力有机玻璃棒的一大特点，它可以耐受温度在130℃-170℃之间，耐受高温达到200℃，在低温环境下也能保持良好的性能。
亚克力有机玻璃棒的表面处理也有很多选择，如涂漆、喷涂、拉丝等，可以根据客户需求定制。
这些表面处理可以提高有机玻璃棒的耐磨性、耐腐蚀性、耐污性、抗氧化性和抗紫外线辐射能力，具有良好的耐久性。
总的来说，亚克力有机玻璃棒是一种非常经济实用的建材材料，它具有安全、绿色、耐久、经济等优点，被广泛用于建筑和装饰领域，深受消费者的青睐。

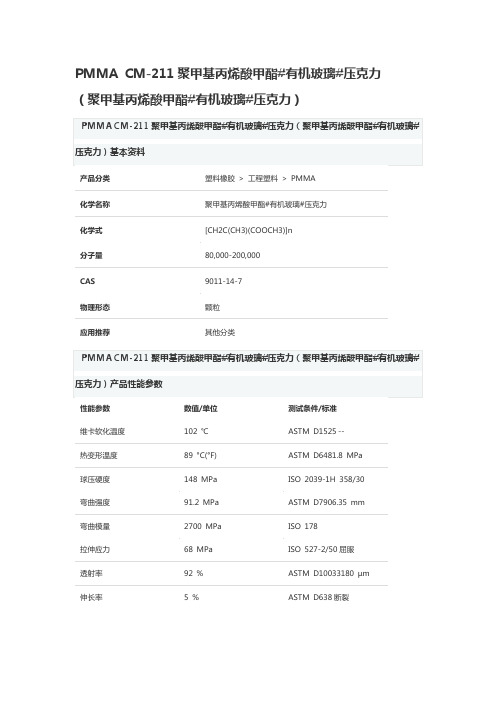

PMMA CM-211聚甲基丙烯酸甲酯#有机玻璃#压克力（聚甲基丙烯酸甲酯#有机玻璃#压克力）PMMA CM-211聚甲基丙烯酸甲酯#有机玻璃#压克力（聚甲基丙烯酸甲酯#有机玻璃#压克力）产品性能参数性能参数数值/单位测试条件/标准维卡软化温度102 ℃ASTM D1525--热变形温度89 °C(°F) ASTM D6481.8 MPa球压硬度148 MPa ISO 2039-1H 358/30弯曲强度91.2 MPa ASTM D7906.35 mm弯曲模量2700 MPa ISO 178拉伸应力68 MPa ISO 527-2/50屈服透射率92 % ASTM D1******* µm伸长率 5 % ASTM D638断裂熔流率16 g/10 min ASTM D1238230°C/3.8 kg比重 1.19 g/cm³ASTM D792--溶化体积流率53 cm³/10min ISO 1133220°C/10.0 kg无缺口伊佐德冲击强度17 kJ/m²ISO 180/1U简支梁缺口冲击强度 2 kJ/㎡ISO 179简支梁缺口冲击强度23 kJ/㎡ISO 179悬壁梁缺口冲击强度20 J/m ASTM D25623°C洛氏硬度84 - ASTM D785M 计秤UL阻燃等级HB - UL 941.59 mm亚克力PMMA CM-211的用途及其加工建议条件亚克力CM-211属于高流动型射出级PMMA材料，流动性特佳，易于成型加工，主要适用于制造电子铭板、一般音响面板、日常家庭器具，及造形特殊难于射出成型加工之装饰品等，其加工条件分为三个方面：干燥条件、射出机套筒温度设定、模具温度。
一、PMMA CM-211亚克力材料的干燥条件如下：70-75℃， 4小时，可根据湿度、回收料比例、储存条件进行调整；二、射出机套筒温度设定如下：进料段最高190℃，最低180℃；压缩段最高215℃，最低195℃；喷嘴最高210℃，最低190℃；三、模具温度设置：30-50℃，可根据制品的厚度、尺寸、浇口及流道系统进行调整。
pmma cm205的分子量英文回答：Poly(methyl methacrylate) (PMMA), also known as acrylic or plexiglass, is a synthetic polymer with the chemical formula (C5O2H8)n. It is a transparent thermoplastic thatis often used as a lightweight and shatter-resistant alternative to glass. The molecular weight of PMMA can vary depending on the degree of polymerization, which is the number of monomer units that are linked together to form the polymer chain. The molecular weight of commercially available PMMA typically ranges from 100,000 to 500,000g/mol.The molecular weight of PMMA can be determined using a variety of methods, including gel permeation chromatography (GPC), light scattering, and viscosity measurements. GPC is a chromatographic technique that separates molecules based on their size. The sample is dissolved in a solvent and then passed through a column packed with a porous material.The larger molecules elute from the column first, followed by the smaller molecules. The elution volume of a molecule is inversely proportional to its molecular weight. Light scattering measures the scattering of light by a sample. The intensity of the scattered light is proportional to the molecular weight of the sample. Viscosity measurements measure the resistance of a fluid to flow. The viscosity of a solution increases with increasing molecular weight.The molecular weight of PMMA is an important property that affects its physical and mechanical properties. Higher molecular weight PMMA is stronger and more rigid than lower molecular weight PMMA. It is also more resistant to creep and fatigue. The molecular weight of PMMA can be tailored to meet the specific requirements of an application.中文回答：聚甲基丙烯酸甲酯 (PMMA)，也称为丙烯酸或有机玻璃，是一种合成聚合物，化学式为 (C5O2H8)n。
PMMA（亚克力丙烯酸)基本特性及介绍基本介绍英文：PolymethylMethacrylate，聚甲基丙烯酸甲酯，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。
项目标准高流动耐热冲击改良密度 1.18-1.19 1.18-1.19 1.18-1.19 1.13-1.18硬度（M）92-10192-10192-10135-80吸水率（%）0.30.30.30.2-0.4成型收缩率（%）0.2-0.60.2-0.60.2-0.60.4-0.7熔融指数（230°C/37.3N） 1.4-1012-350.6-22-24IZOD冲击（） 1.5 1.5 1.5 2.5-10热变形温度（1.8MPa）95-10184-86106-10781-95维卡软化温度89-9689-96104-11189-103透光率91-9391-9391-9391-93折射率 1.49 1.49 1.49 1.49雾度0.1-0.50.1-0.50.1-0.51-2生产厂家1872年丙烯酸的聚合性始被发现；1880年甲基丙烯酸的聚合性为人知晓；1901年丙烯聚丙酸脂的合成法研究完成；1927年运用前述合成法尝试工业化制造；1937年甲基酸脂工业制造开发成功。
全球生产厂家有日本住友的SUMIPEX，韩国LG，日本旭化成的DELPET，日本三菱的ACRYTEP，德国赢创德固赛的Plexiglas，法国阿科玛的ALTUGLAS。
我国目前主要是台湾奇美以及一些合资企业如南通三菱丽阳、上海赢创德固赛等。
常用牌号奇美CM-211南通三菱丽阳MF001南通三菱丽阳VH001住友化学LG2奇美CM-205韩国LG IF850日本旭化成80N奇美CM-207日本三菱丽阳VRL-40上海赢创德固赛8N南通三菱丽阳IRD-70韩国阿科玛V040法国阿科玛V150住友化学MH赢创德固赛ZK5BR日本可乐丽GF1000产品系列：标准级，耐冲击级，高流动级，注塑级，挤出级，主要特性1.物理性能：白光的穿透性高达92%，很低的双折射；密度低；含有极性侧甲基，具有较明显的吸湿性；无定形聚合物，收缩率及其变化范围都较小；2.力学性能：硬而脆，有缺口敏感性，断裂时断口不像聚苯乙烯那样尖锐参差不齐；表面硬度低，易刮花，耐摩擦性能差；力学性能在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃、聚苯乙烯、聚氯乙烯，冲击韧性较差，但也稍优于聚苯乙烯。
The above statement is based on our current level of knowledge and covers the above products directly manufactured and supplied by CHI MEI CORPORA TION at the date of issue. CHI MEI CORPORA TION makes no warranties, whether express or implied, and assumes no liability in connection with any use of above information. Notwithstanding the foregoing, CHI MEI CORPORA TION shall in no event be held obligated or liable for any claims due to or arising from (i) any customer provided, consigned, materials and/or parts, which are incorporated or adopted in the products; (ii) any combination of the products with material not provided or authorized by our company; (iii) any modifications to the products which are made or directed by customer; (iv) our compliance with the specifications, instructions, and/or designs provided by customer; (v) any anti-trust, unfair competition and/or other unlawful actions effected by customer; or (vi) any defects, infringement, breach and/or violatio n which are arising out of customer’s faults or otherwise not solely and directly attributable to CHI MEI CORPORA TION. In no event will CHI MEI CORPORA TION be liable for any indirect, special, exemplary, punitive, or consequential damages (including lost profits) of any nature whatsoever whether arising out of the purchase, shipment, unloading, handling, or use of any product or otherwise.PMMA ACRYREX ® CM-205產品敘述: High viscosity物性 ISO 測試方法測試條件 單位 CM-205 熔融指數 230℃×3.8KGml/10 min 1.9 比重 1183 23 ℃ g/cm 3 1.19 拉伸強度 527 50 mm/min, yield MPa 70 50 mm/min, breakMPa 70 延伸率 527 50 mm/min % 12 彎曲強度 178 2 mm/min MPa 103 彎曲彈性模數 2 mm/min GPa 2.8 IZOD 衝擊強度180/1A 23 ℃ Notched KJ/m 2 2 -30 ℃ Notched KJ/m 2 - Charpy 衝擊強度179 23 ℃ Notched KJ/m 2 2 -30 ℃ Notched KJ/m 2 - 維氏軟化溫度306 1 Kg,50 ℃/hr ℃ 115 5 Kg,50 ℃/hr ℃ 107 熱變形溫度 75/A 1.8 MPa Unannealed ℃ 95 1.8 MPa Annealed℃ 104 線膨脹係數 11359 - - 6 X 10-5 燃燒等級 - UL-94 - 1.5mm HB 成型收縮率 294-4 - % 0.2~0.6 標記1043-->PMMA< January 16, 2017Notes ：These are typical properties only and are not to be construed as specifications. Users should confirm results by their own tests.。
