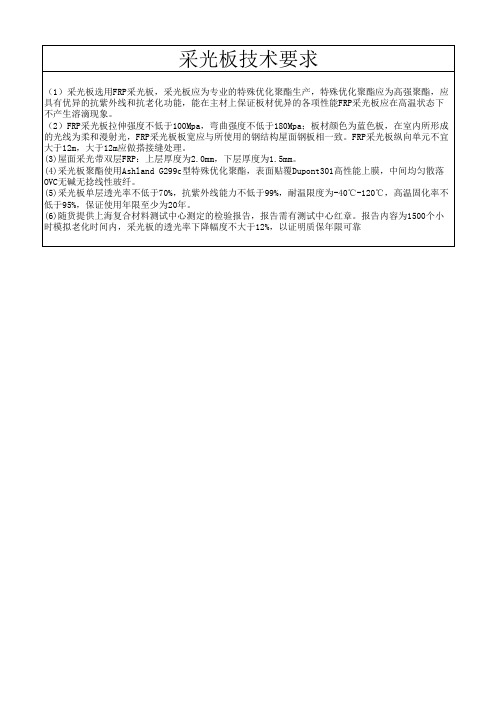

FRP采光板性能指标

FRP采光板燃烧温度和温度变化关于FRP采光板燃烧温度和温度变化1.FRP属热固性产品；何谓热固性产品，固化成型后不可再软化变形，不可反复利用，FRP采光板其燃烧级别为易燃，普通的火源即可将其点燃，在温度超过175摄氏度以后采光板会有轻微的软化。

随着温度的继续升高，达到240摄氏度以后，采光板会有轻微的发黄，当温度达到300摄氏度以上后，采光板开始有轻微的碳化现象，当温度达到600摄氏度以后，采光板完全碳化烧掉。

一般只要有火源，就可以燃烧，空气中氧气就足够使采光板燃烧，其级别为易燃，一般打火机的温度在150度左右.2.FRP采光板是属热固性产品，永远都不会融化。

温度只会造成采光板发脆，发黄，但是在175度以内，绝不会发黄，发脆，只是会造成采光板轻微软化，另外，说明一点，只有热塑性产品才会融化，而且产生融滴，FRP采光板是不会产生融滴的。

（由国家消防装备质量监督检验中心出具质量测试报告）3.FRP采光板的温度在-60℃至130℃的情况下，则FRP采光板不会发脆，开裂或软化。

换言之，在这个温度范围内，采光板的质量是不会受到影响的。

一.FRP采光板概念FRP采光板是和钢结构配套使用的采光材料，是Fiber Reinforced Plastics的缩写，即玻璃纤维增强塑料聚酯波纹板，俗称玻璃钢瓦、透明瓦、采光瓦、采光带，其主要由高性能上膜、强化聚脂和优质的玻璃纤维组成，其中上膜起到很好的抗紫外线抗静电的作用，抗紫外线是为了保护FRP采光板的聚酯不发黄老化，过早失透光特性。

抗静电是为了保证表面的灰尘轻易被雨水冲走或被风吹走，维持清洁美观的表面。

由于其稳定的质量、经久耐用的特点，深受顾客的欢迎，产品可广泛使用在工业厂房屋面墙面采光、农业蔬菜大棚保温采光、公共体育场馆屋面采光、民用建筑屋面墙面、特殊要求的建筑物阻燃防腐隔热等场等。

功能类似常用的玻璃，主要用于屋面采光，可以有类似波浪型和压型钢板一致的形状，特点如下：1、具有很好的抗碎，易清洗，耐酸碱,安装方便等特点2、产品采光光线呈散光状，光线柔和，透光率保持度高，可有效的阻隔绝大多数紫外线3、产品属于易燃材料，可在火灾发生时，迅速燃烧后将室内的浓烟排出，可以减少火灾人员伤亡，产品在燃烧过程中不产生熔滴，可有效的保护现场人员的安全二、主要成份1.薄膜2.树脂3.玻璃纤维注：上述图示以通用型采光板为准。

3.3.5 FRP管材性能参数热膨胀系数（10-6/℃）： 11.2 ；热传导系数（W/m ℃）： 0.48 ；比重： 1.8-2.1 ，比强度： 100-168 MPa；密度： 1.78g/cm3，抗拉强度: 160-320 MPa；轴向弯曲强度 140 MPa，层间剪切强度 50 MPa，抗拉模量 25 GPa，剪切模量 7 GPa，弯曲模量 9.3 GPa，巴氏硬度 40 ，泊松系数 0.3 ，断裂延伸率 0.8-1.2% %，内表面粗糙率 0.0084 设计流速：≤ 2.5 ，m/s设计压力： 1.0 Mpa最高使用温度： 180 ℃（不超过30分钟）寿命 30 年以上。

3.1 FRP材料要求制造本工程玻璃钢的原材料名称，化学成分，规格，功能，相关的物理及化学性能指标；3.4.1内衬 854#环氧型乙烯基树脂，其中添加SiC耐磨填料树脂浇注体的室温典型性能3.4.2 结构层、外保护层采用S-912 树脂，外表面加入5% UV-9紫外线吸收剂、胶衣树脂,提高其抗老化。

3.4.3表面毡表面毡作为内表层和外保护层增强材料。

要求具有较高的含胶量，使制品具有好的耐介质腐蚀、和耐土壤环境腐蚀性能。

物理指标为：单重 30±5 g/m2 ISO 3374含水率≤0.3 % ISO 3344含油率 7%±1.5 % ISO 18873.4.4 无碱玻璃纤维针织毡作为内衬层的增强材料，具有较高的含胶量，起防腐防渗作用。

控制指标为：单重 450±10% g/m2含水率≤0.5 % GB11966含油率≤5 % GB99143.4.5 网眼布作为内衬层增强材料的压紧材料，避免气泡的产生，控制指标为：单重 65g/m2 ±10%含水率≤0.3 %含油率 1.0-2.0 %靶环试验≤50 Sec3.4.6无碱无捻粗纱无碱无捻粗纱生产厂家要求技术先进、产量高的玻璃增强材料制造商。

FRP采光板简介及优势FRP 采光板，系树系基复合材料，它是采用无碱玻璃纤维毡、强化聚酯树脂和进口高性能防老化薄膜（或凝胶）及添加剂等材料，经机械化连续成型的一种采光产品。

由于其具有外观光洁、轻质高强、透光率高、耐腐蚀、耐老化、阻燃、不渗水、切割长度随意、易安装、使用寿命长达15-20年等特点，深受用户喜爱。

该产品可广泛用于动、植物温室采光、工业厂房及民用建筑的屋顶、墙面采光、太阳能热水器的盖板及底板等有采光以及长期使用要求的场所。

一、玻璃钢纤维增强聚酯采光板是国内最先进的生产设备，它采用玻璃纤维毡和透明不饱和聚酯树脂，连续成型的复合透光板材。

具有轻质高强、透光率高、耐腐蚀、耐老化、阻燃、不渗水等特点。

可广泛用于：1、动、植物温室采光；2、工业厂房及民用建筑的屋顶、墙面采光，如厂房采光带、宾馆门厅、体育馆、游泳馆、停车场等；3、太阳能热水器的盖板及底板；二、采光板规格1、平板宽度：不大于1500mm；长度：任意或按用户要求；厚度：0.8，1.0，1.2，1.5，2.0mm；2、正弦波宽度：720-1200mm；长度：按用户需要；厚度：0.8，1.0，1.2，1.5，2.0mm；3、梯形板长度：按用户需要；厚度：0.8，1.0，1.2，1.5，2.0mm；4、另有与彩钢板配套的各种板型。

三、采光板性能采光板采用无碱玻璃纤维毡、聚酯树脂和防老化薄膜等材料，经机械化连续成型。

外观光洁，断面尺寸准确，切割长度随意。

采光板使用寿命可达15-20年，透光率为85%以上。

由于浸透性强，纤维呈均匀分布，使入室阳光温射，光照柔和，紫外线透射率低。

该板强度高，抗冲击性好，可承受冰雹冲击而不影响板的正常使用。

导热系数小，保温效果好，高寒地区使用可采用双层采光板。

１、什么是采光板采光板的英文名字是Fibreglass Reinfored Polyester，翻译成中文就是玻璃纤维强化聚酯（采光板），俗称玻璃钢，习惯上以其手写字母FRP简称。

常用FRP材料技术指标FRP（纤维增强塑料）材料是一种由纤维增强树脂基体组成的复合材料，具有轻质、高强度、抗腐蚀等优点，被广泛应用于航空航天、汽车、建筑、化工等领域。

以下是常用FRP材料的技术指标：1.强度和刚度：FRP材料由纤维增强树脂组成，因此具有很高的强度和刚度。

常用的FRP材料有碳纤维增强树脂、玻璃纤维增强树脂等。

碳纤维增强树脂具有优异的力学性能，常用于要求高强度和刚度的领域，如航空航天。

玻璃纤维增强树脂则具有较好的韧性和抗冲击性能，常用于建筑、汽车等领域。

2.寿命：FRP材料具有较长的使用寿命。

由于其具有良好的耐腐蚀性能和抗老化性能，不易受到环境因素的影响。

此外，FRP材料还具有较好的耐候性，能够在恶劣的气候条件下使用。

3.耐腐蚀性：FRP材料具有优异的耐腐蚀性能。

由于树脂基体的选用和纤维增强材料的保护作用，FRP材料能够耐受酸、碱、盐等腐蚀性介质的侵蚀，常用于化工行业、海洋工程等腐蚀性介质较多的领域。

4.热稳定性：FRP材料具有较好的热稳定性。

在一定的温度范围内，FRP材料的力学性能和物理性能基本稳定，不易发生改变。

根据具体的应用需求，可以选择适合的树脂基体和纤维增强材料，以提高FRP材料的热稳定性。

5.断裂韧性：FRP材料具有较好的断裂韧性。

由于纤维和树脂的结合作用，FRP材料在受到外力作用时能够发生塑性变形，从而吸收冲击能量，提高结构的耐冲击性能。

6.导电性：FRP材料具有较低的导电性。

由于纤维增强材料是绝缘性材料，因此FRP材料具有较好的绝缘性能，在电气工程领域有广泛应用。

7.加工性能：FRP材料具有良好的加工性能。

可以使用常规的成型工艺，如挤出、注塑、纺丝等，生产出各种形状和尺寸的产品。

此外，FRP 材料还可以与其他材料进行组合加工，以满足具体的应用需求。

总结：常用FRP材料的技术指标包括强度和刚度、寿命、耐腐蚀性、热稳定性、断裂韧性、导电性和加工性能等。

这些指标的优劣直接影响着FRP材料在不同领域的应用范围和使用效果。

1，F RP采光板介绍：是英文Fibreglass Reinforced Polyester的缩写，全称是玻璃纤维加强聚脂采光板，是由高性能膜，优质聚脂，强化玻璃纤维组成的一种采光板替代品。

通称：透明瓦，采光瓦，采光带，公司引进英国先进FRP板材自动化连续生产线，采用国内外知名厂家的高品质原材料，采用优质聚酯薄膜，连续化成型，边切采用无水无尘切割技术。

FRP采光板是玻璃纤维增强复合板材，是属热固性。

复合材料的本身就决定了属于光学上的非均一物体。

由于玻纤直径(8~10um)要比可见光的波长(0．4~0.75um)大得多，而相临两根纤维之间的距离很小。

因此，要产生多次散射，使耀眼的阳光变成亲和人眼的柔光。

工人长时间在室内工作人眼不会疲劳，并又节能。

再加上表面有特殊的抗紫外线薄膜在原材料中加入抗紫外剂(抗UV)大大延长了使用寿命。

2，F RP采光板适用的场所：3，FRP采光板特点：（1）透光性：FRP采光板透光率最高可达89%，可与玻璃相妣美。

（2）抗撞击：FRP采光板撞击强度是普通玻璃的250-300倍，同等厚度亚克力板的30倍，是钢化玻璃的2-20倍，用3kg锤以下两米坠下也无裂痕，有“不碎玻璃”和“响钢”的美称。

（3）防紫外线：可以滤除阳光中99℅的紫外线。

（4）重量轻：比重仅为玻璃的一半，节省运输、搬卸、安装以及支撑框架的成本。

（5）阻燃：国家标准GB50222—95确认，分为一级阻燃和二级阻燃。

（6）可弯曲性：可依设计图在工地现场采用冷弯方式，安装成拱形，半圆形顶和窗。

最小弯曲半径为采用板厚度的175倍，亦可热弯。

（7）强度高，寿命长达15-20年以上。

耐腐蚀。

（8）产品稳定性强，-30℃-130 ℃之间对本产品无任何影响。

（9）根据需要可选择阻燃型，和其他特殊性能。

是化工，冶金行业建筑防腐首选产品！4，FRP采光板的分类：通用型采光板产品性能：1，长期耐风雨侵蚀2，表面防止脱层技术3，防止脆化和龟裂4，耐普通化学品侵蚀5，保持长期透明特性6，15年质量保证期限技术参数：主材：间苯二甲酸聚酯耐候型采光板产品性能：1长期耐风雨侵蚀2表面防止脱层技术3防止脆化和龟裂4耐较强化学品侵蚀5卓越的表面抗老化特性6，15年质量保证期限技术参数：阻燃型采光板产品性能：1长期耐风雨侵蚀2表面防止脱层技术3防止脆化和龟裂4耐特殊化学品侵蚀5优良的阻燃性能6，15年质量保证期限技术参数：主材：阻燃树脂（一级）；间苯二甲酸聚酯+阻燃剂（二级）5，FRP采光板安装须知：不同的采光板有不同的固定方法.采光板采用铝型材扣件固定,波形采光板采用采光板支架和自攻螺钉连接固定,再打胶密封。

FRP采光板的强度及钢度强度是指FRP采光板受力破坏时，物体内的最大应力值，包括拉申、弯曲、冲击、剪切等强度。

也就是牢不牢的问题。

钢度是表示FRP采光板对变形的抵抗能力，因此FRP采光板成型时，在某些部位做上加强筋或在表面用亚纤维做加强筋，就能提高钢度。

经上海玻璃钢研究院测试杭州安耐建材有限公司生产的FRP采光板固化度≥85％，因此杭州安耐生产的采光板既有刚度又有韧性，且又不脆，便于施工和安装。

FRP采光板的燃烧性燃烧也就是氧化，一般情况安耐公司生产的FRP采光板氧指数≤21％属易燃性，遇到明火时即主动燃烧，温度越高越容易燃烧。

因此一旦遇到火灾，采光板能快速燃烧完，成为一个排烟带，根据不溶不熔可溶可熔性，安耐公司生产的FRP采光板属热固性产品，燃烧时不会产生融滴现象(由国家消防装备质量监督检验中心出具质量测试报告)，氧指数≥ 28％时为阻燃型采光板，即离火能自熄，不是不燃而是被动燃烧。

当其接触火焰时出现温度升高、热分解、着火、持续燃烧等现象。

温度对FRP采光板强度的影响FRP采光板和许多材料一样强度随温度升高而下降，当温度上升到某一值时，强度急剧下降。

另外，不像其他材料在低温时变脆，FRP采光板的低温性能很好，在-70℃时；中击强度有随温度下降而上升的趋势。

因此FRP采光板在-40℃-95℃的情况下FRP采光板不会老化、变黄、开裂或软化。

FRP采光板有较强的透光性，以漫射状射入，消除了焦点和阴影，光照柔和均匀。

而PC和玻璃透过的光线呈直射状，使室内光线不均匀，导致工作效率下降。

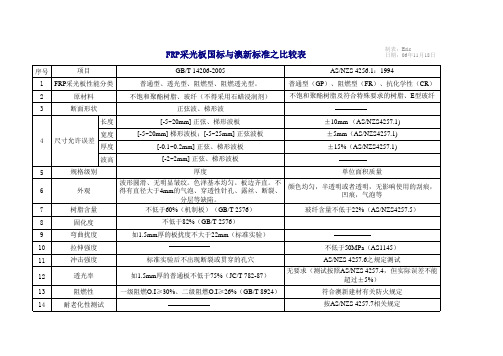

FRP采光板技术标准严格按国家标；隹GB/T14206-20051、外观光洁，无明显气泡或裂纹。

2、和彩钢板配合严密，断面厚度均匀，板纹和钢板一致。

3、长期使用无变色发黄现象。

4、屋面安装打钉里韧性好。

5、规格齐全，根据不同的设计要求选用不同的透光率。

6、热膨胀系数和钢板接近，不会因为热胀冷缩在打钉处开裂而漏水。

7、光线透过呈散射状，光照柔和.FRP采光板的搬运＼堆放一、搬运：将大量FRP采光板搬运或装运到屋顶上时，须使用布吊索撑杆。

六．检测报告各项指标之定义及其测试方法和依据1、弯曲强度：材料抵抗静外弯曲荷载的能力，即从加载开始到材料破坏的整个过程中，试块截面所承受的最大弯曲应力。

测试依据：GB/T1449-83测试方法：（1）取合格试样，划线和测量试样中间的1/3跨距L内任意三点的宽度厚度，取算术平均值。

（2）将试样放于支座中心位置上，试样的长度方向与支座和加载上压头相垂直。

（3）将测量变形的仪表置于跨距中点处，与试样下表面接触。

（4）测定弯曲载荷－绕度曲线和弯曲弹性模量时，分级加载，级差为破坏载荷的5－10％.记录各级载荷和相应的度挠度。

有自动记录装置时，可以连续加载。

（5）测定弯曲强度时，连续加载。

载挠度小于或等于1.5倍试样厚度下呈现最大载荷或破坏的材料，记录最大载荷或破坏载荷。

在挠度等于1.5倍试样厚度下不呈现破坏的材料，记录该挠度下的载荷。

（6）计算σf=3P*l/2b*h2σf----弯曲强度。

P----破坏载荷。

l----跨距。

b----试样宽度。

h----试样厚度。

2、弯曲模量：材料在弯曲变形阶段的应力与应变的比值。

测试依据：GB/T1449-83计算：E f=l3*ΔP/4b*h3*ΔfE f――――弯曲弹性模量。

ΔP――――载荷－挠度曲线上初始直线段的载荷增量。

Δf――――与载荷增量ΔP对应的跨距中点处的挠度增量。

测试方法如1.弯曲强度。

3、湿弯曲强度：在水中煮沸2h后，进行测试的强度。

(考虑到采光板在实际应用中会经常碰到下雨的天气，所以测试采光板在浸湿情况下的弯曲强度有其必要性。

)测试依据：GB/1449-83测试方法：试样在水中煮沸2h后，其余通弯曲强度测试方法。

4、湿弯曲模量：在水中煮沸2h后，进行测试的模量。

测试依据：GB/1449-83试样在水中煮沸2h后，其余通弯曲模量测试方法。

5、拉伸强度：材料或构件在单向静力拉伸时抵抗破坏的能力（Q=F/S）。

强度决定于材料或构件的形状尺寸、原材料和加工方法。
