绝缘电阻及泄漏电流测试原理

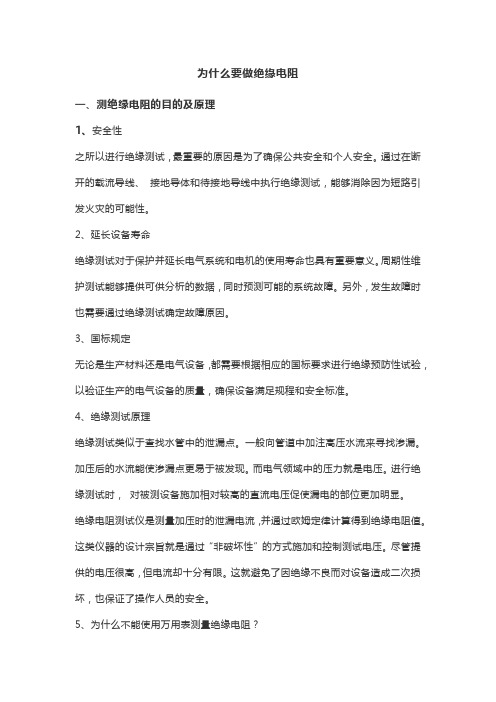

为什么要做绝缘电阻一、测绝缘电阻的目的及原理1、安全性之所以进行绝缘测试，最重要的原因是为了确保公共安全和个人安全。

通过在断开的载流导线、接地导体和待接地导线中执行绝缘测试，能够消除因为短路引发火灾的可能性。

2、延长设备寿命绝缘测试对于保护并延长电气系统和电机的使用寿命也具有重要意义。

周期性维护测试能够提供可供分析的数据，同时预测可能的系统故障。

另外，发生故障时也需要通过绝缘测试确定故障原因。

3、国标规定无论是生产材料还是电气设备，都需要根据相应的国标要求进行绝缘预防性试验，以验证生产的电气设备的质量，确保设备满足规程和安全标准。

4、绝缘测试原理绝缘测试类似于查找水管中的泄漏点。

一般向管道中加注高压水流来寻找渗漏。

加压后的水流能使渗漏点更易于被发现。

而电气领域中的压力就是电压。

进行绝缘测试时，对被测设备施加相对较高的直流电压促使漏电的部位更加明显。

绝缘电阻测试仪是测量加压时的泄漏电流，并通过欧姆定律计算得到绝缘电阻值。

这类仪器的设计宗旨就是通过“非破坏性”的方式施加和控制测试电压。

尽管提供的电压很高，但电流却十分有限。

这就避免了因绝缘不良而对设备造成二次损坏，也保证了操作人员的安全。

5、为什么不能使用万用表测量绝缘电阻？尽管万用表可以测量电阻，但无法精确指示绝缘体的工作状况。

因为万用表在进行测量时，使用的是9V的直流电源，无法获得测试所需的高压。

二、测绝缘电阻的方法1、绝缘测试电压的选择根据GB50150-2006电气装置安装工程电气设备交接试验标准中规定：工作电压在100V以下的电气设备或回路，使用250V测试电压；工作电压在100V~500V的电气设备或回路，使用500V测试电压；工作电压在500V~3000V的电气设备或回路，使用1000V测试电压；工作电压在3000V~10000V的电气设备或回路，使用2500V测试电压；工作电压在10000V以上的电气设备或回路，使用5000V或10000V测试电压；2、绝缘电阻测试步骤（以绝缘电阻测试仪为例）a.将设备或系统关闭，并与其他所有电路、开关、电容、碳刷、避雷器和断路器保持断开。

绝缘电阻测试仪-表面电阻测试仪的原理利用直流四探针法测量半导体的电阻率一,测试原理: 当四根金属探针排成一条直线,并以一定压力压在半导体材料上时,在1,4两根探针间通过电流I,则2,3探针间产生电位差V(如图所示). 根据公式可计算出材料的电阻率: 其中,C为四探针的探针系数(cm),它的大小取决于四根探针的排列方法和针距. 二,仪器操作: (一)测试前的准备: 1,将电源插头插入仪器背面的电源插座,电源开关置于断开位置; 2,工作方式开关置于"短路"位置,电流开关处于弹出位置; 3,将手动测试架的屏蔽线插头与电气箱的输入插座连接好; 4,对测试样品进行一定的处理(如喷沙,清洁等); 5,调节室内温度及湿度使之达到测试要求. (二)测试: 首先将电源开关置于开启位置,测量选择开关置于"短路",出现数字显示,通电预热半小时. 1,放好样品,压下探头,将测量选择开关置于"测量"位置,极性开关置于开关上方; 2,选择适当的电压量程和电流量程,数字显示基本为"0000",若末位有数字,可旋转调零调节旋钮使之显示为"0000"; 3,将工作方式开关置于"I调节",按下电流开关,旋动电流调节旋钮,使数字显示为"1000",该值为各电流量程的满量程值; 4,再将极性开关压下,使数显也为1000±1,退出电流开关,将工作方式开关置于1或6.28处(探头间距为1.59mm时置于1位置,间距为1mm时置于6.28位置); (调节电流后,上述步骤在以后的测量中可不必重复;只要调节好后,按下电流开关,可由数显直接读出测量值.) 5,若数显熄灭,仅剩"1",表示超出该量程电压值,可将电压量程开关拨到更高档; 6,读数后,将极性开关拨至另一方,可读出负极性时的测量值,将两次测量值取平均数即为样品在该处的电阻率值. 三,注意事项: 1,压下探头时,压力要适中,以免损坏探针; 2,由于样品表面电阻可能分布不均,测量时应对一个样品多测几个点,然后取平均值; 3,样品的实际电阻率还与其厚度有关,还需查附录中的厚度修正系数,进行修正. 1. 在测容性负载阻值时，绝缘电阻测试仪输出短路电流大小与测量数据有什么关系，为什么? 绝缘电阻测试仪输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。

绝缘电阻设计绝缘电阻是电气工程中常用的一种元件，用于隔离电路或提供电气绝缘。

它的设计和应用对于保证电路的安全运行非常重要。

本文将从绝缘电阻的定义、原理、设计要点以及常见问题等方面进行阐述。

绝缘电阻是指在特定条件下，两个电极之间的电阻值。

它主要由绝缘材料的特性和结构决定。

绝缘材料是一种能够阻止电流流动的材料，常见的绝缘材料有瓷、塑料、橡胶等。

绝缘电阻的单位是欧姆（Ω），通常用兆欧姆（MΩ）来表示。

绝缘电阻的原理是利用绝缘材料的电阻特性来实现电气绝缘。

当两个电极之间施加一定的电压时，绝缘材料中的电荷会被吸引，形成一个绝缘层。

绝缘层能够阻止电流流动，从而起到电气绝缘的作用。

绝缘电阻的大小与绝缘材料的电阻率、绝缘层的厚度以及两个电极之间的距离等因素有关。

设计绝缘电阻时，需要考虑以下几个要点。

首先是选择合适的绝缘材料。

绝缘材料应具有良好的绝缘性能，能够承受电压和温度的变化，且耐久性好。

其次是确定绝缘层的厚度。

绝缘层的厚度应根据所需的绝缘电阻值进行计算，以确保电气绝缘的可靠性。

此外，还需要考虑绝缘电阻的工作条件，如温度、湿度等环境因素，以及所需的电气特性，如耐压能力、绝缘电阻的稳定性等。

绝缘电阻的设计还需注意一些常见问题。

首先是绝缘电阻的测试方法。

常用的测试方法有直流电压法和交流电压法。

直流电压法主要用于测试绝缘材料的绝缘电阻值，而交流电压法则用于测试绝缘材料的介电强度。

测试时需要保证测试设备的准确性和稳定性。

其次是绝缘电阻的保护。

为了保护绝缘电阻不受损坏，常常需要采取一些措施，如安装绝缘套管、加装绝缘垫片等。

此外，还需注意绝缘电阻的安装和连接方式，以确保电路的可靠性和安全性。

绝缘电阻在电气工程中有着广泛的应用。

它可以用于隔离电路，防止电流泄漏和电弧故障，保证人身安全和设备的正常运行。

同时，绝缘电阻也可以用于提供电气绝缘，如电源绝缘、设备绝缘等。

在电力系统、电子设备、通信设备等领域都有绝缘电阻的应用。

绝缘电阻的设计和应用需要根据具体的工程需求来确定。

充电桩绝缘自检原理
充电桩绝缘自检原理是通过检测充电桩与大地之间的绝缘电阻来判断充电桩是否存在绝缘故障。

在正常情况下，充电桩与大地之间的绝缘电阻应该很高，从而确保充电桩外壳与用户或周围设备之间没有直接的电流通路。

当充电桩发生绝缘故障时，就会导致绝缘电阻降低，可能会造成电流泄漏到充电桩外壳或周围环境中，进而产生电击或火灾危险。

充电桩绝缘自检一般采用了两种方法：直流自检和交流自检。

1. 直流自检：充电桩施加一个直流电压，在一段时间内测量绝缘电阻。

由于直流电不易通过绝缘故障导致电流泄漏，所以直流自检可以快速检测出充电桩的绝缘状态。

2. 交流自检：充电桩施加一个交流电压，通过测量交流电压下的电流来计算绝缘电阻。

由于交流电容易通过绝缘故障导致电流泄漏，所以交流自检可以更准确地判断充电桩的绝缘状态。

根据国家标准和行业规范，充电桩的绝缘电阻应达到一定数值，并且需要定期自检来确保其绝缘状态。

当充电桩的绝缘电阻低于规定值时，会触发故障报警，需要进行维修或更换。

这样可以保证充电桩的使用安全性，避免因绝缘故障而引发的事故。

3 电力设备绝缘试验原理及方法电气设备绝缘试验类型非破坏性试验1、绝缘电阻、吸收比；2、介质损耗角正切（tg ）；3、局部放电；4、绝缘油气相色谱分析等。

电气设备绝缘试验类型破坏性试验1、交流耐压试验；2、直流耐压试验；3、雷电冲击试验；4、操作冲击耐压试验。

常用绝缘材料气体：空气、六氟化硫、CO2、氮气等；液体：变压器油、电缆油、电容器油等；固体：无机材料：云母、石棉、电瓷、玻璃等；有机材料：纸、棉纱、木材、塑料等。

主要针对的问题：绝缘受潮、表面脏污、贯穿性裂纹、贯穿性放电痕迹常用兆欧表类型、电压等级：100V、250V、500V、1000V、2500V、5000V、10000V1绝缘电阻、吸收比试验选用兆欧表时的注意事项1.对有介质吸收现象的发电机、变压器等设备，绝缘电阻值、吸收比值和极化指数随兆欧表电压高低而变化，故历次试验应选用电压相同和负载特性相近的兆欧表。

2.对二次回路或低压配电装置及电力布线测量绝缘电阻，并兼有进行直流耐压试验的目的时，可选用2500V兆欧表。

由于低压装置的绝缘电阻一般较低(1M S2-20MQ ) ，兆欧表输出电压因受负载特性影响，实际端电压并不高。

用2500V兆欧表代替直流耐压试验时，应考虑到由于绝缘电阻低而使端电压降低的因素。

绝缘电阻的测量原理：绝缘电阻测量过程中的电流曲线ic：电容电流；ia：吸收电流；ig：泄漏电流1、手摇式兆欧表测试原理（比流计）兆欧表接线端子：线路端子（L ），接地端子（E ），屏蔽（或保护）端子（G）。

一、兆欧表工作原理手摇式兆欧表使用前的检查事项短路检查：短接L、E，缓慢摇动手柄，观察指针是否指“0”。

开路检查：摇动手柄达额定转速120r/min,观察指针是否指“∞”。

2、电子式兆欧表测试原理兆欧表接线端子：线路端子（L），接地端子（E），屏蔽（或保护）端子（G）。

二、绝缘电阻测量的值；当电容量特规程规定：测量60s时的绝缘电阻值，即R60S别大时，吸收现象特别明显，如大型发电机、电力电缆等，可以采。

一、实验目的本实验旨在检验吊车绝缘垫的绝缘性能，确保其在实际使用中的安全可靠性。

通过实验，了解吊车绝缘垫的绝缘电阻、体积电阻率和泄漏电流等关键指标，为吊车绝缘垫的设计、生产和使用提供科学依据。

二、实验原理绝缘材料是指电阻率很高的材料，其作用是阻止电流的流动。

吊车绝缘垫作为吊车的重要安全配件，其绝缘性能直接关系到操作人员的人身安全和设备的正常运行。

本实验采用电阻法、体积电阻率法和泄漏电流法对吊车绝缘垫的绝缘性能进行测试。

三、实验仪器与材料1. 实验仪器：- 万用表- 绝缘电阻测试仪- 电压源- 测量电极- 吊车绝缘垫样品2. 实验材料：- 吊车绝缘垫样品- 标准电极四、实验步骤1. 准备工作：（1）将吊车绝缘垫样品放置在实验台上，确保样品表面干净、平整。

（2）连接实验仪器，调整好测试参数。

2. 测试绝缘电阻：（1）使用万用表测量吊车绝缘垫样品的绝缘电阻。

（2）将测试电极放置在样品的表面，调整电极间距，记录数据。

3. 测试体积电阻率：（1）使用绝缘电阻测试仪测量吊车绝缘垫样品的体积电阻率。

（2）将测试电极放置在样品的表面，调整电极间距，记录数据。

4. 测试泄漏电流：（1）使用电压源为吊车绝缘垫样品施加一定的电压。

（2）使用万用表测量泄漏电流，记录数据。

五、实验结果与分析1. 绝缘电阻测试结果：（1）在测试电压为1000V时，吊车绝缘垫样品的绝缘电阻为5×10^6Ω。

（2）在测试电压为5000V时，吊车绝缘垫样品的绝缘电阻为2×10^7Ω。

2. 体积电阻率测试结果：（1）在测试电压为1000V时，吊车绝缘垫样品的体积电阻率为10^10Ω·m。

（2）在测试电压为5000V时，吊车绝缘垫样品的体积电阻率为10^11Ω·m。

3. 泄漏电流测试结果：（1）在测试电压为1000V时，吊车绝缘垫样品的泄漏电流为0.5mA。

（2）在测试电压为5000V时，吊车绝缘垫样品的泄漏电流为1mA。

安规测试项目之：绝缘电阻测试方法介绍绝缘电阻测试包括测量绝缘电阻的装置的测试，而相位和中性被短路在一起，测得的阻力必须高于国际标准的指示限值，兆欧表（也称为绝缘电阻测试仪然后，垓欧表）被用于测量下的极大的稳定性的直流电压的绝缘体的欧姆值。

为了测量高值电阻，使用用于测量低值电流的技术。

将恒定电压源施加到待测电阻，并在可以显示电阻值的高灵敏度电流表电路上读取所得电流。

在我们的绝缘电阻测试仪系列中使用两种类型的电流表电路，每个电路根据要测量的电阻值进行选择。

1.安规绝缘测试其目的是在稳定性很高的直流电压下测量绝缘的欧姆值，通常为50,100,250,500或1000 VDC。

绝缘电阻的欧姆值以兆欧（MΩ）表示。

为符合特定标准，绝缘电阻测试可在高达1500VDC的电压下进行。

由于电压源的稳定性，可以通过1伏的步长调节测试电压。

电压的稳定性至关重要; 在绝缘不良的情况下，未调节的电压将急剧下降，这将导致错误的测量。

2.安规设计分流安培计电路与电阻相关的电压表输入形成分流安培计电路。

此设置允许测量I的任何值，灵敏度和RI值的许多组合。

此电路用于对应于低的值的电阻测量（LX 10高的值的电流测量4 Ω至2.10 6 Ω）。

3.安规设计反馈安培计电路这个电路是我们仪器上常用的电路。

它覆盖了高的值大于2.10的高电阻测量6 Ω。

原理如下图所示。

输入电流流过反馈Rc，放大器的低电平偏移电流可忽略不计地影响4.安规测试高电阻率测量使用恒定电压源可以准确定义用于测量的电压值，选择这个电压是一个重要的参数。

实际上，高电阻的值取决于施加于其上的电压，其他因素干预了高阻值测量，温度和相对湿度是影响绝缘子电阻值的两个重要参数。

我们在新的Sefelec模型上提供这两个物理参数（M1501P）的测量。

在下表中，可以找到绝缘材料的近似电阻值。

5.保护电路为了大限度地减少漏电流，我们提供保护连接。

保护电路允许减少对测试样品的干扰。

在我们仪器的前面板上可以访问的终端允许测量Delta配置的电阻之一（即具有两个导体的电缆及其外部屏蔽），因此结果不受另外两个分流器的存在的影响电阻。
