泄漏电流测试仪使用与注意事项

泄漏电流测试仪操作规程(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--泄漏电流测试仪操作规程1.操作者必须经过培训,熟悉仪器操作程序,测验合格后方可使用仪器;2.操作者进行操作时需戴绝缘手套,脚下垫绝缘垫;3.仪器使用前必须检查接线情况(按需要进行不同方式接线)和是否可靠接地;4.打开电源开关使仪器处于开机状态;5.根据被测电器的功率选择接线方式;6.定泄漏电流报警值;a)按下泄漏电流预置开关;b)调节泄漏电流钮至所需值,(使泄漏电流显示器显示的数值)c)设置完毕后,按泄漏电流开关使之处于测试状态7.选择测试电压,按”启动”键,调节测试输入电压使测试工作为产品规定的电压;8.根据不同的需要选择测试方式:a)手动测试:i.关闭定时开关,按”启动”键,开始测试ii.调换极性,从指示器读出数值判断产品是否合格iii.测试完毕,按下”复位”开关取下连接线(如果产品不合格时,仪器报警,按下复位开关即可清除报警声)b)定时测试:i.打开定时开关,拨定时预置拨盘,设定测试时间ii.按”启动”键开始测试,根据是否报警判断产品是否合格iii.测试时间完毕时,可用”复位”键清除报警声c)自动测试:i.将定时开关置于开,极性开关至于自动状态ii.按”启动”键启动测试,根据情况判断产品是否合格9.连接电器时,必须保证仪器在”复位”状态;10.仪器要定期进行检修.11.运行检查(每天1次):用封样的已知值的产品进行测试,将测试值与已知值做对比,如果偏差不超过20%,说明仪器正常,否则,为异常状态.12.当运行检查不合格时,应停止检验,检查仪器及线路连接,如属线路连接问题,则应修复后,重新开始检验.如属仪器工作问题,则应送至相关部门检修,检修合格后,方可开始检验,同时应将上次运行检验的产品及时收回,重新验证产品的合格性.13.每次运行检查,应做好相关的记录.。

泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。

它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。

本文档将介绍如何正确操作泄漏电流测试仪。

二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。

其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。

三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。

然后将另一个端口插入测试夹具的接口中。

2. 准备被测设备：确保被测设备处于断电状态。

若被测设备为插座，则先将插座的电源插头拔出，确保安全。

3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。

注意，夹线时要确保夹紧牢固，以免影响测试结果。

4. 打开主机：按下主机上的电源开关按钮，打开仪器。

待显示屏上出现正常启动界面后，进入待测电流选择界面。

5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。

一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。

6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。

此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。

7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。

若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。

8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。

然后按照逆序操作，将测试线和测试夹具分别拔出。

四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。

2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。

3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。

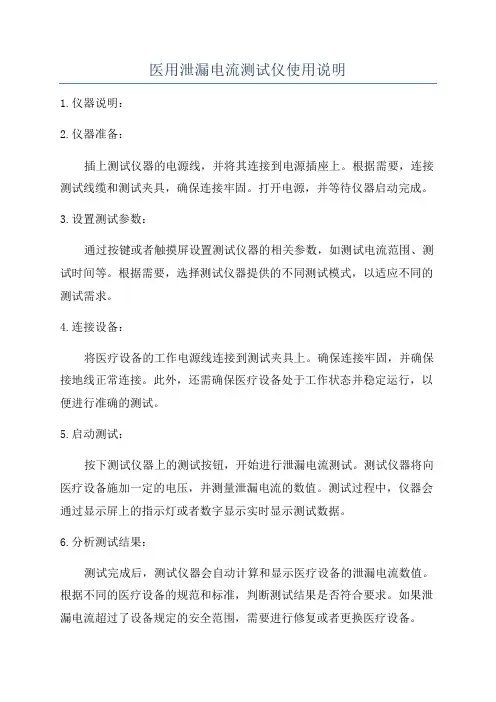

医用泄漏电流测试仪使用说明1.仪器说明：2.仪器准备：插上测试仪器的电源线，并将其连接到电源插座上。

根据需要，连接测试线缆和测试夹具，确保连接牢固。

打开电源，并等待仪器启动完成。

3.设置测试参数：通过按键或者触摸屏设置测试仪器的相关参数，如测试电流范围、测试时间等。

根据需要，选择测试仪器提供的不同测试模式，以适应不同的测试需求。

4.连接设备：将医疗设备的工作电源线连接到测试夹具上。

确保连接牢固，并确保接地线正常连接。

此外，还需确保医疗设备处于工作状态并稳定运行，以便进行准确的测试。

5.启动测试：按下测试仪器上的测试按钮，开始进行泄漏电流测试。

测试仪器将向医疗设备施加一定的电压，并测量泄漏电流的数值。

测试过程中，仪器会通过显示屏上的指示灯或者数字显示实时显示测试数据。

6.分析测试结果：测试完成后，测试仪器会自动计算和显示医疗设备的泄漏电流数值。

根据不同的医疗设备的规范和标准，判断测试结果是否符合要求。

如果泄漏电流超过了设备规定的安全范围，需要进行修复或者更换医疗设备。

7.打印和保存数据：测试仪器通常具备数据存储和输出功能，用户可以选择将测试数据保存在仪器内部存储器中，或者通过连接电脑进行数据传输。

此外，还可以通过打印机将测试结果直接输出。

8.仪器维护：定期检查测试仪器的电源线和测试线缆是否完好，如有损坏需及时更换。

定期进行仪器的校准和保养工作，确保测试仪器的准确性和性能。

总结：医用泄漏电流测试仪是一种用于测量医疗设备泄漏电流的仪器。

使用该仪器时，需要进行仪器准备、设置测试参数、连接设备、启动测试、分析测试结果、打印和保存数据以及仪器维护等步骤。

正确使用医用泄漏电流测试仪能够确保医疗设备的安全性。

泄漏电流测试仪使用说明1.准备工作a.将泄漏电流测试仪取出，并确保其外观完好无损。

b.查看仪器上的电池电量显示，如果电量较低，需更换电池。

c.确保测试仪与待测设备处于断电状态，且待测设备已接地。

d.查看测试仪上的屏幕，确保显示屏正常且清晰。

2.连接测试仪a.将测试仪的电源线连接到电源插座，并确保电源插座处于工作状态。

b.将测试仪的测试线连接到待测设备的漏电保护插座上。

c.根据测试仪的型号和使用方法，确保连接正确无误。

3.设置测试参数a.打开测试仪的电源开关，待测试仪开机完成后进入正常工作状态。

b.在测试仪的面板上，根据需要进行测试参数的设定。

c.根据待测设备的额定电压和额定电流，设置测试仪的电压和电流范围。

d.根据需要设定测试时间，通常可以选择10秒、30秒、60秒等。

4.进行测试a.将待测设备插入测试仪的测试插座中，并确保设备与测试仪的接触良好。

b.按下测试仪上的测量键，仪器开始进行测试。

c.在测试过程中，测试仪会显示电流值和测试时间，并实时更新测试结果。

d.等待测试时间结束后，测试仪会显示最终的测试结果。

e.如果测试结果显示为合格，则表示待测设备漏电情况正常；如果测试结果显示为不合格，则表示待测设备存在漏电现象。

5.结束测试a.测试完成后，将待测设备从测试仪的测试插座中拔出。

b.关闭测试仪的电源开关。

c.及时清理测试仪上的测试线和插头，保持仪器清洁。

6.注意事项a.在使用测试仪进行测试之前，确保自身和设备处于安全状态，防止电击和其他安全风险。

b.在使用测试仪时，应严格按照测试仪的说明书进行操作，并遵循相关的安全规范和操作规程。

d.定期检查和维护测试仪器，确保其正常工作和准确测量。

e.根据不同的国家和地区标准，设备的漏电电流限值可能有所不同，请参考相关标准进行测试和判断。

以上是泄漏电流测试仪的使用说明，希望能对使用者有所帮助。

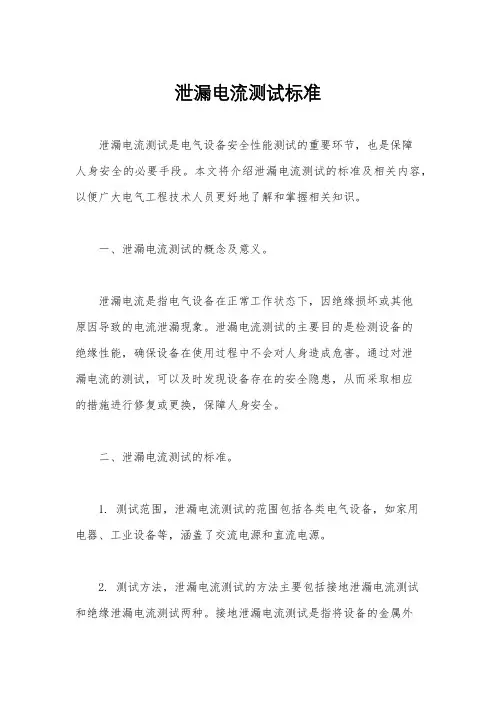

泄漏电流测试标准泄漏电流测试是电气设备安全性能测试的重要环节，也是保障人身安全的必要手段。

本文将介绍泄漏电流测试的标准及相关内容，以便广大电气工程技术人员更好地了解和掌握相关知识。

一、泄漏电流测试的概念及意义。

泄漏电流是指电气设备在正常工作状态下，因绝缘损坏或其他原因导致的电流泄漏现象。

泄漏电流测试的主要目的是检测设备的绝缘性能，确保设备在使用过程中不会对人身造成危害。

通过对泄漏电流的测试，可以及时发现设备存在的安全隐患，从而采取相应的措施进行修复或更换，保障人身安全。

二、泄漏电流测试的标准。

1. 测试范围，泄漏电流测试的范围包括各类电气设备，如家用电器、工业设备等，涵盖了交流电源和直流电源。

2. 测试方法，泄漏电流测试的方法主要包括接地泄漏电流测试和绝缘泄漏电流测试两种。

接地泄漏电流测试是指将设备的金属外壳接地后进行测试，绝缘泄漏电流测试是指在设备的绝缘状态下进行测试。

3. 测试标准，泄漏电流测试的标准主要包括国家标准、行业标准和企业标准。

国家标准是指由国家相关部门颁布的强制性标准，行业标准是指由行业协会或组织颁布的推荐性标准，企业标准是指由企业自行制定的内部标准。

三、泄漏电流测试的注意事项。

1. 测试设备，进行泄漏电流测试需要使用专业的测试设备，如泄漏电流测试仪、万用表等，确保测试结果的准确性和可靠性。

2. 测试环境，泄漏电流测试需要在干燥、通风的环境下进行，避免因环境因素对测试结果产生影响。

3. 测试人员，进行泄漏电流测试需要具备相关的电气知识和操作技能的人员进行，确保测试过程的安全和准确。

四、泄漏电流测试的应用领域。

泄漏电流测试广泛应用于家用电器、工业设备、医疗器械等领域。

通过对设备进行定期的泄漏电流测试，可以及时发现设备存在的安全隐患，保障人身安全。

五、结语。

泄漏电流测试是保障电气设备安全性能的重要手段，对于确保人身安全具有重要意义。

各行各业的电气工程技术人员应当加强对泄漏电流测试标准的学习和掌握，不断提高自身的专业水平，为社会的安全稳定做出贡献。

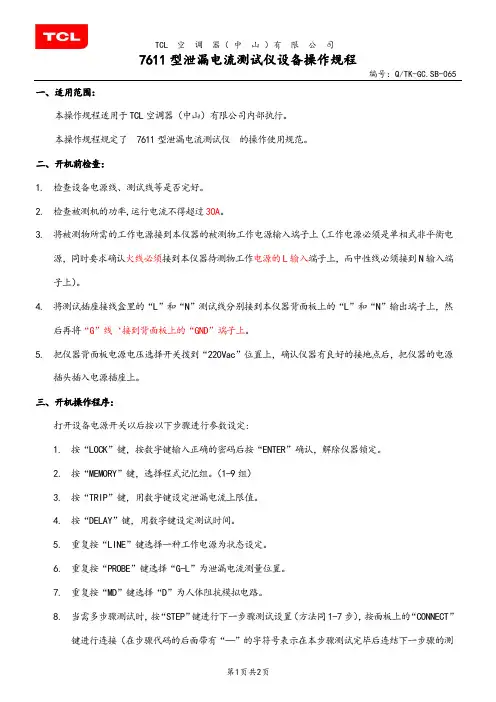

一、适用范围：本操作规程适用于TCL空调器（中山）有限公司内部执行。

本操作规程规定了 7611型泄漏电流测试仪的操作使用规范。

二、开机前检查：1.检查设备电源线、测试线等是否完好。

2.检查被测机的功率,运行电流不得超过30A。

3.将被测物所需的工作电源接到本仪器的被测物工作电源输入端子上（工作电源必须是单相式非平衡电源，同时要求确认火线必须接到本仪器待测物工作电源的L输入端子上，而中性线必须接到N输入端子上）。

4.将测试插座接线盒里的“L”和“N”测试线分别接到本仪器背面板上的“L”和“N”输出端子上，然后再将“G”线‘接到背面板上的“GND”端子上。

5.把仪器背面板电源电压选择开关拨到“220Vac”位置上，确认仪器有良好的接地点后，把仪器的电源插头插入电源插座上。

三、开机操作程序：打开设备电源开关以后按以下步骤进行参数设定:1.按“LOCK”键，按数字键输入正确的密码后按“ENTER”确认，解除仪器锁定。

2.按“MEMORY”键，选择程式记忆组。

（1-9组）3.按“TRIP”键，用数字键设定泄漏电流上限值。

4.按“DELAY”键，用数字键设定测试时间。

5.重复按“LINE”键选择一种工作电源为状态设定。

6.重复按“PROBE”键选择“G-L”为泄漏电流测量位置。

7.重复按“MD”键选择“D”为人体阻抗模拟电路。

8.当需多步骤测试时，按“STEP”键进行下一步骤测试设置（方法同1-7步），按面板上的“CONNECT”键进行连接（在步骤代码的后面带有“—”的字符号表示在本步骤测试完毕后连结下一步骤的测试）。

四、运行中操作程序：1.将被测物的测试线连接好。

2.将被测物的三孔插头插入测试插座内。

3.按下仪器前面板上绿色的“TEST”按钮开关，仪器便自动进行测试，当测试合格时，“PASS”指示灯亮，仪器“哗”的一声确认合格。

当被测物测试不合格时，面板上“FAIL”指示灯亮，仪器发出不间断“哗”报警声。

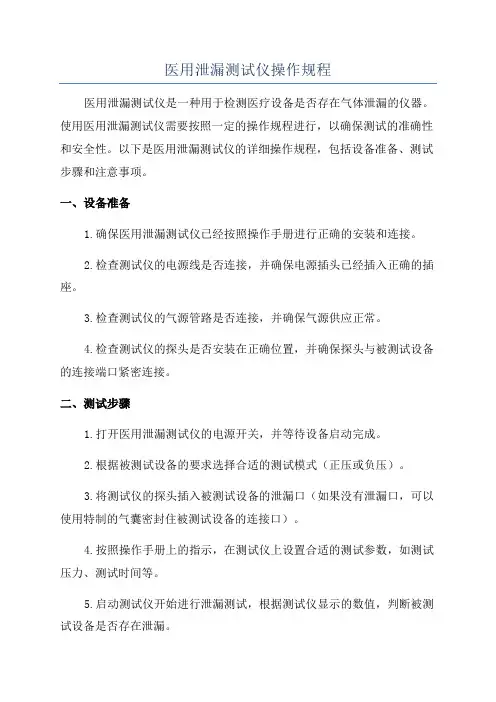

医用泄漏测试仪操作规程医用泄漏测试仪是一种用于检测医疗设备是否存在气体泄漏的仪器。

使用医用泄漏测试仪需要按照一定的操作规程进行，以确保测试的准确性和安全性。

以下是医用泄漏测试仪的详细操作规程，包括设备准备、测试步骤和注意事项。

一、设备准备1.确保医用泄漏测试仪已经按照操作手册进行正确的安装和连接。

2.检查测试仪的电源线是否连接，并确保电源插头已经插入正确的插座。

3.检查测试仪的气源管路是否连接，并确保气源供应正常。

4.检查测试仪的探头是否安装在正确位置，并确保探头与被测试设备的连接端口紧密连接。

二、测试步骤1.打开医用泄漏测试仪的电源开关，并等待设备启动完成。

2.根据被测试设备的要求选择合适的测试模式（正压或负压）。

3.将测试仪的探头插入被测试设备的泄漏口（如果没有泄漏口，可以使用特制的气囊密封住被测试设备的连接口）。

4.按照操作手册上的指示，在测试仪上设置合适的测试参数，如测试压力、测试时间等。

5.启动测试仪开始进行泄漏测试，根据测试仪显示的数值，判断被测试设备是否存在泄漏。

6.测试结束后，记录测试结果并进行数据分析。

7.清洁测试仪的探头和连接管路，将测试仪恢复到初始状态。

三、注意事项1.在使用医用泄漏测试仪之前，应仔细阅读操作手册并进行培训，确保操作人员熟悉设备的使用方法和注意事项。

2.在进行泄漏测试前，需要对被测试设备进行清洁和消毒，以避免测试结果的误差。

3.在进行测试时，应保持测试现场的通风良好，以确保测试结果的准确性。

4.在进行测试时，应严格按照操作手册上的测试参数进行设置，避免参数设置错误导致测试结果的误差。

5.在测试过程中，应注意观察测试仪的显示数值和指示灯，及时发现异常情况并采取相应措施。

6.在测试结束后，应将测试结果记录保存，并根据需要进行数据统计和分析，以便后续的维护和管理。

7.定期对医用泄漏测试仪进行校准和维护，确保测试仪的运行准确和可靠。

8.在使用医用泄漏测试仪时，应遵守相关的安全规定和操作流程，确保操作人员的人身安全。

医用泄漏电流测试仪操作保养规程医用泄漏电流测试仪是一种用于检测医疗器械、设备和设施的泄漏电流的专用仪器。

为了确保测试仪的准确性和安全性，在使用和保养过程中需要按照一定的规程进行操作和保养。

以下是医用泄漏电流测试仪的操作保养规程的详细内容。

一、操作规程1.熟悉测试仪器的功能和使用方法。

在使用医用泄漏电流测试仪之前，需要详细了解测试仪器的操作方法和功能。

可以通过阅读使用手册、参加培训等方式来熟悉测试仪器。

2.检查测试仪器的完好度。

在使用测试仪器之前，需要对测试仪器进行检查，确保其外观完好无损，各部件连接紧密，仪器无异味等。

若发现异常情况，需要及时进行修理或更换。

3.接地连接检查。

测试仪器在操作过程中需进行接地保护，以确保操作人员的安全。

在操作之前，需确保测试仪器的接地连接良好，接地线无断裂或磨损等情况。

4.操作人员的安全防护。

在操作测试仪器时，操作人员需要佩戴绝缘手套、绝缘鞋等防护用具，以防止电击事故的发生。

同时，操作人员需了解相关紧急救援措施，以应对突发情况。

5.操作过程的注意事项。

在操作测试仪器时，需要遵守以下注意事项：-操作时保持专注，不得分心。

-操作过程中不能有其他人员或物体靠近。

-操作时需注意测试仪器的显示情况，及时发现异常现象。

-操作完成后，需关闭测试仪器电源并拔掉电源插头。

6.操作记录的保存。

在每次操作测试仪器之后，需记录操作时间、测试仪器型号、测试结果等相关信息。

这些记录可用于追踪检验数据和故障分析。

二、保养规程1.定期检查仪器的完好度。

定期检查测试仪器的各部件和连接是否正常，如电源接头、测试线、探头等。

若发现磨损、老化等问题，则需要及时修理或更换。

2.清洁测试仪器。

定期对测试仪器进行清洁，去除灰尘、污渍等杂质，并使用干布擦拭测试仪器的表面。

清洁时需注意不要将水或清洗剂溅入仪器内部。

3.保持仪器正常运行。

测试仪器需定期进行电源线的检查，确认电源线不损坏。

同时，需避免测试仪器受到高温、潮湿等环境的影响，以免损坏仪器。

泄漏电流测试仪操作规程泄漏电流测试仪操作规程一、安全注意事项1. 操作人员必须穿好防静电服、绝缘手套和绝缘鞋。

2. 在进行测试之前，必须确保测试仪器的工作状态正常，测试仪器的绝缘部分完好且无损坏。

3. 确保测试设备的电源符合规定的电压和频率要求。

4. 确保测试设备的接地符合国家相关标准，并检查接地线的连接是否良好。

5. 在使用测试仪器时，不得触摸带电部分或连接线。

测试人员要保持安全的距离。

6. 在测试过程中，禁止将测试仪器暴露在恶劣的环境中，如高温、高湿度等。

7. 禁止测试仪器与带电设备直接接触，测试仪器与带电设备之间必须有足够的安全距离。

8. 当测试仪器发生故障或异常时，应立即停止使用，并由专业人士进行检修。

二、测试仪器的准备工作1. 将测试仪器连接到电源，并确认电源线的插头和插座连接牢固。

2. 确认测试仪器的电源是否处于关闭状态。

3. 检查电源线是否有磨损、断裂或者接头松动的情况。

如有异常，应停止使用并更换电源线。

4. 检查测试仪器的外壳是否有破损，如果有破损应及时更换。

5. 检查测试仪器的显示屏是否工作正常，如有异常现象应立即停止使用并请专业人士进行检修。

三、测试仪器的操作步骤1. 将测试仪器的接地线连接到接地端，确保接地线连接牢固。

2. 将测试仪器的测试线分别连接到测试端和带电设备上。

3. 打开测试仪器的电源开关，并调整测试仪器的操作模式和测试参数。

4. 按下测试仪器的测试按钮，开始进行泄漏电流测试。

5. 在测试过程中，注意观察测试仪器的显示屏，记录测试结果。

6. 测试完成后，关闭测试仪器的电源开关，并拔掉测试仪器的电源线。

7. 将测试仪器从带电设备上取下，并将测试仪器放置在干燥、通风的地方。

四、测试结果的处理和记录1. 根据测试结果判断泄漏电流是否符合国家相关标准，比较测试结果与标准要求的差异。

2. 如果测试结果超过了标准要求的范围，应及时通知有关部门，并采取相应的措施进行处理。

3. 对测试结果进行记录，包括测试时间、测试地点、测试仪器型号和测试参数等。

文件制修订记录为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。

二、适用范围本文件适用于本公司对医用泄漏电流测试仪的操作。

三、规程内容3.1准备工作a.确认仪器处于有效且合格的计量状态b.仪器外壳接地良好；c.仪器外观检查无明显损坏或异常。

3.2 将测试线与后板正确连接。

3.3 按下电源开关，预热5-10分钟3.4 根据测试需要设置各项参数，直到面板上状态指示正确。

3.5 根据测试接线图接好样品，按下测试键。

3.6 测试后，电阻表显示值为样品接地电阻值。

3.7 选择定时测试时，接好线后只需按下测试按钮即可完成测试过程。

3.8 选择手动测试时，则要人工按下测试按钮结束测试。

3.9 测试结束测试时间到或再次按下测试键即结束本次测试，此时，仪器应处于复位状态。

关掉样品供电电源及仪器电源，卸下样品及相关配套四、操作方法1.0 仪器界面1.1 电源开关；1.2 启动钮：按下时，测试灯亮，泄漏测试端输出测试电压；1.3 复位钮：按下时，测试灯灭，无测试电压输出；1.4 测试装置（MD）输入端（接地端）；1.5 测试装置（MD）输入端；1.6 被测医用电气设备（FE）连接端；1.7 被测医用电器设备保护接地（PE）连接端；1.8 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；1.9 接地端口。

1.10 测试电源输出端；提供被测医用电气设备供电电路；1.11 泄漏测试电压调节钮；顺时针为大，反之为小；1.12 泄漏电流超漏指示灯；此灯亮表示测试的泄漏电流超过预置电流；1.13 测试状态指示灯：此灯亮表示仪器正处于测试状态；1.14 电压单位指示符；1.15 电压显示值指示窗口；1.16 泄漏电流单位指示符：点亮时为‘µA’，熄灭时为‘mA’；1.17 泄漏电源显示值指示窗口；1.18 测试时间单位指示符；1.19 测试时间显示值指示窗口；1.20 泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-2mA任意直流电流报警值；1.21 泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-10mA任意交流电流报警值；1.22 泄漏电流测试与预置转换开关；按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；1.23 泄漏电流量程值开关：按下时为0-200µA，弹出时为2/10mA；1.24 泄漏电流量程值开关：按下时为0-10mA，弹出时0-2mA；1.25 泄漏电流交流、直流显示值开关：按下时为直流电流显示，弹出时为交流电流显示；1.26 定时开关：‘开’时为1s-99s内任意设定（倒计时），‘关’时为手动；1.27 时间预置拨盘：可在1s-99s内任意设定定时时间；1.28 测试工作电压、辅助电压（V2）显示值开关：按下时为测试工作电压显示（power端口电压），弹出时为辅助电压（V2）显示（S9端口）；1.29 辅助电压（V2）调节钮：顺时针为大，反之为小；1.30 测试装置（MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；1.31 PE连接端的接地开关：按下PE端接地，弹出PE端与地开路；1.32 FE连接端的接地开关：按下FE端接地，弹出FE端与地开路；1.33 接地开关：按下接地，弹出与地开路；1.34 辅助电压极性转换开关；1.35 正常/单一故障切换开关：按下时为‘正常状态’，弹出时为‘单一故障状态’（工作电源切换）；1.36 测试电源供电电路极性转换开关：相当于GB9706.1第194中b）条中的S5开关（工作电源切换）；2.0 使用操作2.1 测试准备2.1.1 接通测试仪电源开关使仪器处于开机状态；2.1.2 按启动按钮，调节泄漏测试电压调节按钮。

泄漏电流测试仪操作方法和测试注意事项泄漏电流测试仪如何操作泄漏电流测试仪紧要由试验电源、阻抗变换、量程转换、交直流转换、指示和声光报警电路构成，产品紧要用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻泄漏电流测试仪紧要由试验电源、阻抗变换、量程转换、交直流转换、指示和声光报警电路构成，产品紧要用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗，操作方法及事项如下：泄漏电流测试仪的操作方法：1、插上电源，接通电源开关，电源指示灯亮；2、选择电源量程，按下所需电流按钮；3、选择泄漏电流报警值；4、选择测试时间；5、将被测物接入测量端，启动泄漏电流测试仪，将试验电压升至被测物额定工作电压的1.06倍（或1.1倍），切换相位转换开关，分别读取二次读数，选取数值大的读数泄漏电流值。

当转换开关K 与零线接通时，测试仪所采样的是中线与外壳间的泄漏电流；当K 与相线接通时，测试的是相线与外壳间的泄漏电流。

必需注意的是：K与零线接通或K与相线接通，泄漏电流不愿定相同。

这是由于家用电器绝缘弱点的位置是随机的。

因此，泄漏电流测试应通过K转换极性，取其中的较大值作为被测电热器具的泄漏电流值。

泄漏电流测试仪测试注意事项：1、泄漏电流测量是带电进行测量的，被测电器外壳是带电的。

因此，试验人员必需注意安全，各式各样试验室应订立安全操作规程，在没有切断电流前，不得触摸被测电器。

2、在工作温度下测量泄漏电流时，假如被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能牢靠的物质绝缘垫与地绝缘。

否则将有部分泄漏电流直接流经地面而不经过泄漏电流测试仪，影响测试数据的精准性。

3、应尽量削减环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定泄漏电流值较大。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。

根据测试设备的类型选择合适的测试线缆，将测试线缆的一个端口插入泄漏电流测试仪的测试接口，另一个端口连接到待测设备的测试点或电源插座。

2.仪器开机打开泄漏电流测试仪的电源开关，仪器将开始初始化，并显示系统状态。

在一段时间后，待测设备的泄漏电流数值将显示在仪器的屏幕上。

3.设置参数根据测试需要，设置仪器的参数。

如设定测试电压、测试时间、测试模式等。

测试电压是指施加到待测设备上的电压大小，一般可选择低电压（例如50V）或高电压（例如500V）。

测试时间是指持续施加电压的时间，一般可选择几秒到几分钟。

测试模式可以选择自动模式或手动模式，自动模式下仪器会自动进行测试并记录结果，手动模式下需要用户手动触发测试。

4.进行测试确认参数设置正确后，按下测试开始按钮，泄漏电流测试仪将开始施加电压到待测设备上，并开始测量泄漏电流。

在测试过程中，仪器将显示当前测量数值，并在测试结束后显示测试结果。

5.处理测试结果根据需要，将测试结果记录下来或导出到计算机进行进一步处理。

一般来说，泄漏电流是一个相对的数值，所以需要与设备的规格进行比较。

如果测试结果超过了设备规定的泄漏电流范围，说明设备存在泄漏问题，需要进行修理或调整。

三、注意事项1.在进行测试之前，应确保仪器和待测设备的连接正确，并保证连接线缆的质量良好，以免影响测试结果。

2.在测试过程中，应注意安全防护，避免触电风险。

禁止用湿手或脱漆的导线进行测试。

3.在测试之前，应检查待测设备的外部线路是否正确，避免因线路故障导致测试结果不准确。

4.使用仪器时，应按照仪器的规定操作，严禁擅自拆卸或改变仪器的内部结构。

5.使用完毕后，应将仪器关闭并拔掉电源线，以免长时间不使用造成损坏。

目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。

JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。

泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。

JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。

JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。

本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。

仪器具有自动相位转换功能，以每2秒切换一次相位。

通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。

二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。

泄漏电流测试仪安全操作规程
使用前必须认真了解设备的相关测试规范，严格按照安全操作规程进行操作。

一、工作前：
1）确认测试设备已经准备好，电源已开通。

2）必须检查各线路是否接触良好，接地线连接完好。

3）连接被测物体，开启设备，摁F1选择泄漏电流测试。

4）依次选择第一组，第一步（测试工作温度下的泄漏电流）；第一组，第二步（测试工作温度下的泄漏电流）；第二组，第一步（测试泄漏电流）；
第二组，第二步（测试泄漏电流）；分别按start键，开始对应的测试。

5）在本设备和被测物的周围不要堆放各种阻碍本设备操作的任何物体，必须保证用户能随时接触到本设备的任何操作按钮。

二、工作中：
6）请务必了解本系统的技术指标，请务必按系统规范的操作步骤进行。

7）接通电源后，检查显示是否正常，一旦发现任何异常情况或响声立即断电，如出现异常情况，应立即按下紧急开关。

8）在查找异常原因时，要在本设备处于断电状态下进行。

三、工作后：
1）关闭电源；
2）清理地面和设备，保持现场的清洁整齐；
3）拆卸好的各类线材请规范存放，不得使其腐蚀等影响影响之后的安全使用。

四、维护保养：
1）本仪器切忌放于污秽、潮湿的地方，并避免置于含侵蚀性的空气中。

2）定期对设备进行维护保养，对其测试功能进行检测。

五、节能环保要求：
1）操作者在工作时必须做到节约用电、用水、用气；杜绝跑、冒、泄漏现象。

2）操作人员离开工作现场必须关闭电源，完成工作后必须彻底清理现场卫生，达到环保要求。

编制：审核：批准：。

泄漏电流测试仪操作规程第一章总则第一条泄漏电流测试仪是一种用于测量电器设备的泄漏电流的仪器，用以检测电器设备的安全性能。

本操作规程是为了保证测试仪的正确操作和有效使用而制定。

第二条泄漏电流测试仪的操作人员必须具备电气相关专业知识和技能，并经过相关培训合格。

同时必须严格遵守本操作规程。

第三条泄漏电流测试仪的操作人员必须熟悉测试仪器的结构和性能，了解测试原理及操作步骤，具备正确的使用方法。

第二章操作流程第四条泄漏电流测试仪的操作人员在使用前应进行检查，保证测试仪器的正常工作状态。

检查的内容包括但不限于电源、探头、线路等是否连接正确，测试仪器是否有损坏或松动等。

第五条在进行测试之前，应将被测电器设备断开电源，并检查设备电源是否完全切断。

第六条在进行测试之前，应按照被测设备的额定电压选择合适的测试电压，并将测试电压调整到合适的范围。

第七条选择合适的探头接头，将探头连接到测试仪器上。

第八条将探头接头分别连接到被测设备的正极和地线，确保接触良好。

第九条开始测试之前，应按下测试仪器上的启动按钮，并观察仪器显示的测试数值是否正常。

第十条在测试过程中，应确保测试仪器的探头和线路与外界没有接触，避免干扰。

第十一条在测试过程中，如果测试仪器显示的数值超过了规定的范围，应立即停止测试，并切断测试仪器与被测设备的连接。

第十二条在测试结束后，应按下停止按钮，并将测试仪器上的电源关闭。

第十三条在测试完毕后，将探头从被测设备上拔出，并清洁探头。

第三章安全注意事项第十四条操作人员在操作过程中必须佩戴绝缘手套和鞋套，确保自身安全。

第十五条操作人员应对测试仪器的维护保养负责，定期进行清洁和校准，并做好相应记录。

第十六条操作人员不得擅自拆卸测试仪器的任何部件。

第十七条操作人员在测试过程中应注意电气安全，避免触电事故的发生。

第四章附则第十八条本操作规程的解释权归测试仪器的制造商所有。

第十九条如有疑问或特殊情况，操作人员应及时与相关人员进行沟通，并获得解决方案。

泄露电流测试仪维护保养安全操作规程
一、泄露电流测试仪操作步骤
1. 测试前首先检查各电器部件是否完整，确认OK后，接通电源。

2.打开电源开关，按下预置键，调整预置电流，设置泄漏电流报警门限为
0.75mA，调整定时设置按钮,设置被测物所需的时间为3S, 将被测件插上测试
端，分别测试L或N相，按启动键程序进入测试状态，顺时针缓慢调节电压调节旋钮将被测电器电压调整为额定电压的1.06倍,设置完成后,弹出设置按钮.
3.分别测试L或N相，取测试的泄漏电流值大的一个既为所被测件的泄漏电流。

定时测试，将定时开关置在定时位置，调节定时拔盘开关，设定所需的定时时间，然后按下启动开关，并调节电压调节旋钮使输出电压至所需值。

4.在测试过程中，如果检测到的漏电流值超过设定的漏电流预置时，仪器会自
动报警并切断输出电压。

这时只要按下复位开关即可，仪器重新回到待测状态。

5.按下启动键观察测试结果，在设定时间内，超漏灯不亮，被测机型为合格，
否则不合格。

二、维护保养及注意事项
1.工作台面不能使用导电材质，操作者必须戴橡胶绝缘手套，座位下必须垫橡
胶绝缘垫，以防高压电击危险。

2.仪器必须可靠接地并和被测体的地线可靠相接。

3.在测试过程中，如发现任何异常情况请立即关闭电源。

操作人员离开岗位必
须断开仪器电源，防止事故的发生。

4.在日常清洁维护，必须在确保切断电源及电源插头的情况下进行。

5.仪器内部清洁工作必须有专人操作，平时禁止打开机箱。

6本机顶部请勿放置物品，在每次使用完毕后，保持清洁，以防灰尘过多，影响设备正常运行；
拟制：符海秋审核：批准：。

泄露电流测试仪操作规范一、设备运行前检查1.查看各开关、按键是否完好，电源线是否良好，2.电压调节旋钮是否置于“0”位3.接通电源后看设备运行是否正常，如不良噪声，不良振动现象。

4.工作条件：环境温度0~40℃，相对湿度不大于75%二、操作步骤1. 设定“漏电流值”：先将“测试/预置”按钮置于“预置”状态然后调节漏电流预置电位器将泄漏电流预置0.75mA。

2. 定时测试，将定时开关置在定时位置，调节定时拔盘开关，设定定时时间5S，然后按下启动开关，并调节电压调节旋钮使输出电压至233V。

3. 先将“测试/预置”按钮置于“测试”状态然后把被测件插上测试端并启动进行测试，分别测试L或N相，取测试的泄漏电流值大的一个既为所被测件的泄漏电流，读取数据后做好记录。

4. 手动测试：将定时开关置在定时位置，按下启动开关即可。

5. 在测试过程中，如果检测到的漏电流值超过设定的漏电流预置时，仪器会自动报警即可判定此台机器不合格，报警后按下复位按键，然后取下机器后贴上标签放置于不合格品区。

6. 复位后仪器已回到待测状态此时已可重新测试。

三、注意事项1. 测试时被测样品必须与大地绝缘2. 测试完后应将仪表归零，然后及时切断电源，以防止非专业操作人员操作该仪器。

3. 长时间不用检测仪器时，应切断仪器的电源，节省能源损耗。

4. 在没有切断电源前，务必不能触摸被测电器5. 注意保持仪器的清洁及保养。

接地电阻测试仪操作规范一、设备运行前检查1.查看各开关、按键是否完好，电源线是否良好，2.周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。

3.接通电源后看设备运行是否正常，如不良噪声，不良振动现象。

4.工作条件：环境温度0~40℃，相对湿度不大于75%二、操作步骤1. 按下电源开关接通电源，然后按下“设置”按键将电阻值设置为100mΩ，时间设置为5S2. 参数设定完成后机器预热10分钟3. 将设备输出端的红色夹子夹在被测试验样品的接地极上，黑色夹子夹在外壳金属部位4. 按下“启动“开关，调节”电流调节“按钮使输出电流调制为25.0A；”电阻表“上所显示的值即为所测电阻值，读取数据后做好记录。

1.目的规范医用泄漏电流测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保测试人员人身安全和产品质量符合要求。

2.范围适用医用泄漏电流测试仪测试产品的全过程及仪器的维护、保养。

3.文件所有者该流程的所有者为XXXX有限公司质量管理部。

4.定义N.A5.职责6.过程步骤6.1预备工作6.1.1测试仪必须接地良好。

6.1.2按照调试规程或检验规程准备仪器备件。

6.1.3确认仪器处于工作正常状态。

6.1.4确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物。

6.1.5确认已做好绝缘防护，使用非导电材质的工作台，配带绝缘手套。

6.2准备及说明6.2.1面板说明6.2.1.1前面版说明1）电源开关2）启动钮:按下时，测试灯亮，泄漏测试端(power)输出测试电压。

3）复位钮:按下时，测试灯灭，无测试电压输出。

4）测量装置(MD)输入端(接地端)。

5）测量装置(MD)输入端。

6）被测医用电气设备功能接地(FE)连接端口。

7）被测医用电气设备保护接地(PE)连接端口。

8）辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用。

9）测试电源输出端，提供被测医用电气设备供电电源。

10）泄漏测试工作电压调节钮，顺时针为大，反之为小。

11）泄漏电流超漏指示灯:此灯亮表示测试的泄漏电流超过预置电流。

12）测试状态指示灯:此灯亮表示仪器正处在测试状态。

13）电压单位指示符。

14）电压显示值指示窗口。

15）泄漏电流单位指示符，点亮时为“μA”，熄灭时为“mA"。

16）泄漏电流显示值指示窗口。

17）测试时间单位指示符。

18）测试时间显示值指示窗口。

19）泄漏电流预置调节钮:当按下电流转换开关，调节电流报警值。

根据电流量程可设定0.005-2mA任意直流电流报警值。

20）泄漏电流测试与预置转换开关:按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值。

21）泄漏电流量程转换开关:按下时为0-200HA，弹出时为2/10mA。
