薄膜生长

薄膜生长与薄膜结构1、概述“薄膜”很难用一句话来定义。

为了与厚膜相区别，一般认为厚度小于1μm的膜称为薄膜。

另外针对于薄膜的生长过程和形态，人们对于薄膜的认知也不同，比如在成膜初期的岛状不连续构造，很多人不认为是薄膜。

薄膜（film）材料和块体（bulk）材料有很多的不同。

首先薄膜生长伴随着温度的急剧变化，内部会存在大量的缺陷；其次，薄膜的厚度与表面尺寸相比相差甚远，可以看成二维结构，表面效应非常强。

薄膜的最终性能与薄膜的生长过程密切相关。

从微观角度看，入射到基板或薄膜表面的气相原子，一部分被反射回去，一部分被表面捕获吸附后吸收能量再蒸发出去，一部分被表面捕获吸附后凝结成核，逐渐长大，最终形成连续的膜层。

下面将详细分析薄膜的生长过程。

2、吸附材料表面是一种特殊的状态，从结构方面讲，这里存在原子或分子间结合键的中断，因此具有吸引外来原子或分子的能力；从能量方面来讲，这里具有一种较高的能量：表面自由能，只有吸附了气相原子之后，自由能才会减小，从而变得稳定。

这种气相原子被吸引住的现象称为吸附，伴随吸附现象的发生而释放的能量称为吸附能。

入射到基板表面的原子可能会发生三种现象：1、与基板表面进行能量交换被吸附；2、吸附后在基板表面做短暂停留，能量过大或吸收能量后再次蒸发；3、直接被基板表面反弹回去。

用溅射法制备薄膜时，入射到基板表面的气相原子，绝大多数都与基板表面原子进行能量交换而被吸附。

如果吸附仅仅是由原子电偶极矩间的范德华力起作用，则称为物理吸附，比如冬天窗户上形成的雾状水气；如果吸附是由化学键结合力起作用，则称为化学吸附，比如当前研究比较热的纳米氧化层。

作为实际问题，使用何种材料，进行什么处理，在真空容器内发生哪种吸附，效果怎么样，这些还不能简单说清楚，特别是表面状态不能保持一定，越发使问题复杂化。

到现在为止，这方面的研究还不多。

在薄膜制造中，如果我们想要获得新材料，那么可以积极利用这种吸附情况；如果我们想得到清洁的纯膜，那么这种吸附会引起麻烦。

薄膜生长步骤
薄膜生长指的是在基底上通过化学或物理方法制备出一层薄膜的
过程。

这项技术具有广泛的应用前景，例如电子器件、光学材料、涂
料等领域。

下面我们将分步骤介绍薄膜生长的过程。

第一步，先准备好基底，一般选用的是高质量的单晶硅片或玻璃
基板。

这个步骤的关键在于确保基底表面平整、无杂质，以及合适的
晶格结构和晶向。

第二步，进行基底表面预处理。

这个步骤的目的是去除表面的氧
化物和污染物，以及提高表面的反应活性。

常用的方法包括机械抛光、酸洗、热压等。

第三步，选择适当的生长技术。

常见的薄膜生长技术有物理气相
沉积、化学气相沉积、分子束外延、溅射等。

不同的技术具有不同的
优缺点和适用范围，应该根据具体需要选择。

第四步，进行薄膜的生长。

生长过程中需要控制温度、气压、反
应进气量等参数来控制膜的厚度和质量。

在生长过程中还需要根据需
要加入掺杂元素或在不同的反应条件下进行生长。

第五步，进行后处理。

薄膜生长后需要进行一定的后处理，例如
进行退火、氧化等，这些步骤有助于提高膜质量和改变其性能。

以上就是薄膜生长的主要步骤。

在实际操作中，还需要注意一些细节，例如仪器的维护、材料的选择、反应条件的调整等，才能得到高质量的薄膜。

薄膜生长的原理范文薄膜生长是一种通过在基底上逐层沉积材料来制备薄膜的过程。

薄膜生长技术在许多领域中被广泛应用，如半导体器件、薄膜太阳能电池、涂层技术、生物传感器等。

薄膜生长的原理涉及材料的原子或分子沉积、表面扩散、自组装等过程。

本文将详细介绍薄膜生长的原理。

首先，薄膜生长涉及材料的原子或分子在基底表面的沉积过程。

在薄膜生长中，一般采用物理气相沉积（PVD）或化学气相沉积（CVD）等方法。

在PVD中，材料通常以固体的形式存在，通过激光蒸汽、电子束蒸发等方式将材料蒸发到真空腔体中，然后沉积到基底表面。

在CVD中，材料以气体的形式存在，反应气体通过化学反应生成沉积材料，并在基底表面上沉积。

这些方法中，材料的原子或分子需要穿过气体或真空中的传递路径，然后与基底表面发生相互作用，并最终沉积到基底表面上。

其次，薄膜生长还涉及沉积材料的表面扩散。

由于沉积材料和基底的晶体结构不匹配，沉积过程中会产生应变能，而表面扩散可以减小材料的应变能。

表面扩散是指原子或分子在表面上的迁移过程，使得材料可以在基底表面上扩散形成更大晶体的过程。

表面扩散是通过原子或分子的跳跃运动来实现的，这种跳跃过程受到热能的影响。

在薄膜生长过程中，通常会提供适当的热能，以促进表面扩散，使得材料更好地填充基底表面。

此外，薄膜生长还涉及材料的自组装。

自组装是指原子、分子或纳米颗粒自发地在基底表面上组装成有序结构的过程。

材料的自组装通常受到表面能、体能和介面能的影响。

表面能是指材料表面的自由能，体能是指材料的体积自由能，介面能是指材料与基底之间的能量。

当材料在基底表面上形成一定的有序结构时，可以通过降低介面能来减小自由能，从而提高生长速率和质量。

自组装还可以通过改变材料的结构和形貌来调控其性能，如提高材料的导电性、光学性能等。

总之，薄膜生长的原理涉及材料的原子或分子沉积、表面扩散和自组装等过程。

通过控制这些过程的条件和参数，可以实现对薄膜的生长速率、厚度、晶体结构和形貌的调控。

薄膜的形成过程和生长模型薄膜的形成过程是指形成稳定核之后的过程。

薄膜生长模式是指薄膜形成的宏观形式。

成长有三种模式①岛状生长形式②层状生长形式③层岛结合形式。

薄膜的形成过程可分为四个主要阶段a岛状阶段在透射电子显微镜观察过的薄膜形成过程照片中能观测到最小核的尺寸约为23nm左右。

在核进一步长大变成小岛过程中平行于基体表面方向的生长速度大于垂直方向的生长速度。

这是因为核的长大主要是由于基体表面上吸附原子的扩散迁移碰撞结合而不是入射蒸发气相原子碰撞结合决定的。

例如以MoS2为基片在400℃下成膜时Ag或Au膜的起始核密度约为5×1014m-2最小扩散距离约为50nm。

这些不断捕获吸附原子生长的核逐渐从球帽形、圆形变成多面体小岛。

对于岛的形成可用热力学宏观物理量如表面自由能也可用微观物理量如结合能来判别。

利用宏观物理量预测三维岛成长的条件基体与薄膜的自由能之差小于基体与薄膜的界面自由能。

例如基体和薄膜不能形成合金的情况下因为薄膜自由能0如果基体自由能界面自由能那么上述关系当然会被满足。

如果清楚地知道薄膜和基体不能形成化合物即使薄膜自由能的大小不清楚可以预想它还是按照三维岛的方式成长。

当核与吸附原子间的结合能大于吸附原子与基体的吸附能时就可形成三维的小岛。

是用微观物理量判别岛成长的条件。

b联并阶段随着岛不断长大岛间距离逐渐减小最后相邻小岛可互相联结合并为一个大岛。

这就是岛的联并。

联并过程小岛的变化如图所示。

小岛联并长大后基体表面上占据面积减小表面能降低基体表面上空出的地方可再次成核。

岛的联并与固相烧结相类似。

基体温度对岛的联并起着重要作用。

在联并时传质的可能机理是体扩散和表面扩散其中主要的是表面扩散核越小时越是如此。

因为已经观察到在短至0.06s时间以内就可在岛间形成相当线度的颈部岛间结合部这可用表面扩散给以满意的解释。

虽然小岛联并的初始阶段很快但在长时间内新岛继续改变它的形状。

所以在联并时和联并后岛的面积不断发生着改变。

半导体薄膜生长术语半导体薄膜生长，作为现代微电子科技与光电子科技领域的关键技术之一，其过程涉及众多专业术语和工艺步骤。

以下是对半导体薄膜生长过程中一些核心术语的阐述：1. 『分子束外延』(Molecular Beam Epitaxy, MBE)：一种高精密薄膜生长技术，通过精确控制原子或分子束的能量和方向，在超真空环境下实现单晶半导体薄膜的逐层精确生长。

2. 『化学气相沉积』(Chemical Vapor Deposition, CVD)：利用气态物质在固态基底上反应生成所需固体薄膜的一种方法，常见于制备高质量、大面积的半导体薄膜。

3. 『原子层沉积』(Atomic Layer Deposition, ALD)：基于自限制表面反应机制，以单原子层为单位进行薄膜生长的技术，尤其适用于复杂三维结构的均匀薄膜沉积。

4. 『液相外延』(Liquid Phase Epitaxy, LPE)：将基片浸入含有过饱和组分的溶液中，利用溶质在固-液界面处的定向结晶形成薄膜。

5. 『溅射沉积』(Sputter Deposition)：利用离子束轰击靶材，使靶材原子溅射出来并在衬底上凝结成膜的过程。

6. 『热氧化』(Thermal Oxidation)：在高温下，硅片表面与氧气反应生成二氧化硅（SiO₂）薄膜，是制造MOS 结构的关键步骤。

7. 『掺杂』(Doping)：在半导体薄膜生长过程中引入杂质元素，改变材料导电类型，如n型掺杂（磷、砷等）、p型掺杂（硼、镓等）。

8. 『二维生长模式』与『三维生长模式』：前者指薄膜原子严格沿基底平面排列生长；后者则允许薄膜原子在垂直和平行于基底的方向上同时生长。

9. 『台阶流』(Step Flow Growth)：在具有原子级平整度的衬底表面，薄膜沿着台阶边缘连续生长的现象。

10. 『表面重构』(Surface Reconstruction)：薄膜生长初期，由于表面应力、能态等因素影响，实际表面结构与理想晶体结构发生偏离的现象。

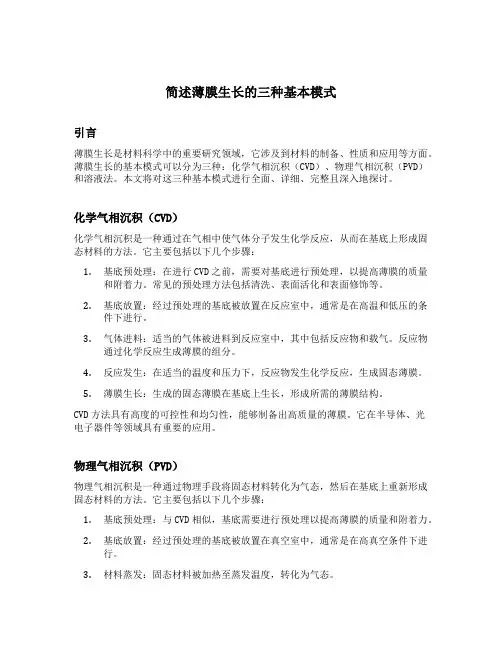

简述薄膜生长的三种基本模式引言薄膜生长是材料科学中的重要研究领域，它涉及到材料的制备、性质和应用等方面。

薄膜生长的基本模式可以分为三种：化学气相沉积（CVD）、物理气相沉积（PVD）和溶液法。

本文将对这三种基本模式进行全面、详细、完整且深入地探讨。

化学气相沉积（CVD）化学气相沉积是一种通过在气相中使气体分子发生化学反应，从而在基底上形成固态材料的方法。

它主要包括以下几个步骤：1.基底预处理：在进行CVD之前，需要对基底进行预处理，以提高薄膜的质量和附着力。

常见的预处理方法包括清洗、表面活化和表面修饰等。

2.基底放置：经过预处理的基底被放置在反应室中，通常是在高温和低压的条件下进行。

3.气体进料：适当的气体被进料到反应室中，其中包括反应物和载气。

反应物通过化学反应生成薄膜的组分。

4.反应发生：在适当的温度和压力下，反应物发生化学反应，生成固态薄膜。

5.薄膜生长：生成的固态薄膜在基底上生长，形成所需的薄膜结构。

CVD方法具有高度的可控性和均匀性，能够制备出高质量的薄膜。

它在半导体、光电子器件等领域具有重要的应用。

物理气相沉积（PVD）物理气相沉积是一种通过物理手段将固态材料转化为气态，然后在基底上重新形成固态材料的方法。

它主要包括以下几个步骤：1.基底预处理：与CVD相似，基底需要进行预处理以提高薄膜的质量和附着力。

2.基底放置：经过预处理的基底被放置在真空室中，通常是在高真空条件下进行。

3.材料蒸发：固态材料被加热至蒸发温度，转化为气态。

4.气体沉积：气态材料在基底上重新形成固态材料，形成薄膜。

PVD方法具有高速度和高温度的优势，适用于一些高熔点材料的制备。

它在涂层、磁性薄膜等领域具有广泛的应用。

溶液法溶液法是一种将溶液中的溶质转化为固态材料的方法。

它主要包括以下几个步骤：1.溶液制备：将溶质溶解在适当的溶剂中，形成溶液。

2.基底准备：基底需要进行预处理，以提高薄膜的附着力。

3.溶液沉积：将溶液倒在基底上，通过溶剂的挥发或化学反应，溶质转化为固态材料。

薄膜生长技术嘿，朋友们！今天咱来聊聊薄膜生长技术。

这玩意儿啊，就像是一位神奇的魔法师，能在各种材料表面变出一层又一层的奇妙“外衣”。

你想想看，薄膜就像是给材料穿上了一件特制的衣服。

这衣服可不得了，它能让材料拥有各种各样神奇的性能。

比如说，让它更耐磨，就像给材料穿上了一层坚固的铠甲；让它更耐腐蚀，就像是给材料撑起了一把保护伞，不怕那些腐蚀性的东西来捣乱。

薄膜生长技术的方法那可多了去了。

有物理气相沉积，这就像是把材料的原子一个一个地“搬”到表面上去，慢慢堆积成薄膜。

还有化学气相沉积，这就像是一场化学反应的大聚会，各种气体凑在一起，反应生成薄膜。

这不就跟咱做饭似的，把各种食材放在一起，经过一番烹饪，就变成了美味佳肴。

那在实际应用中，薄膜生长技术可太重要啦！在电子领域，那些小小的芯片上面可都有薄膜呢。

没有这些薄膜，芯片能那么厉害吗？能让我们的手机、电脑跑得那么快吗？在光学领域，各种镜片上的薄膜能让光线更好地通过或者反射，让我们看得更清楚。

这不就像是给眼睛配上了一副好眼镜嘛！而且哦，这薄膜生长可不是随随便便就能做好的。

就像烤蛋糕一样，温度、时间、材料都得把握得恰到好处。

温度高了，薄膜可能就烤焦了；时间短了，薄膜可能还没长好呢。

这可得考验技术人员的本事啦！他们得像经验丰富的大厨一样，精心调控每一个环节，才能做出完美的薄膜。

你说，要是没有薄膜生长技术，我们的生活会变成什么样呢？那些高科技产品还能有现在这么厉害吗？咱用的手机说不定还又大又笨呢！电脑也没那么快的运行速度。

想想都觉得可怕呀！所以说呀，薄膜生长技术可真是个了不起的东西。

它就像一个默默奉献的幕后英雄，虽然我们平时可能不太注意到它，但它却在悄悄地改变着我们的生活。

让我们的科技越来越发达，让我们的生活越来越便利。

这难道不值得我们为它点个赞吗？咱可得好好感谢那些研究薄膜生长技术的科学家和工程师们，是他们让这个神奇的技术不断发展，不断进步。

让我们一起期待薄膜生长技术能给我们带来更多的惊喜吧！。

化学反应中薄膜的生长及其局限性化学反应中薄膜的生长是指在化学反应过程中，薄膜逐渐形成和增长的过程。

薄膜生长的方式有多种，包括成核生长、岛状生长、层状生长等。

成核生长是指在反应过程中，首先形成小的颗粒，然后这些颗粒逐渐长大形成薄膜。

岛状生长是指在反应过程中，薄膜的生长呈现出岛状结构，新的颗粒从已有的颗粒上生长出来。

层状生长是指薄膜的生长呈现出层状结构，新的层逐层堆叠。

薄膜生长的局限性主要体现在以下几个方面：首先，薄膜的生长受到反应物浓度的影响。

当反应物浓度较低时，薄膜生长速度较慢；当反应物浓度较高时，可能会发生过度反应，导致薄膜质量下降。

其次，薄膜的生长受到反应温度的限制。

适当提高温度可以增加反应速率，促进薄膜生长，但过高的温度可能会导致薄膜结构的热稳定性下降。

此外，薄膜的生长还受到反应时间的影响，适当的反应时间可以使薄膜生长得更加完整和均匀。

另外，薄膜的生长还受到溶剂和溶剂蒸发速率的影响。

溶剂的选择和蒸发速率会影响反应物的迁移和聚集，从而影响薄膜的生长过程。

此外，反应器的设计和操作条件也会对薄膜的生长产生影响。

例如，反应器的表面积和搅拌速度会影响反应物的混合和扩散，进而影响薄膜的生长。

综上所述，化学反应中薄膜的生长及其局限性是一个复杂的过程，受到多种因素的影响。

了解和掌握这些影响因素对于控制薄膜的生长过程和改善薄膜质量具有重要意义。

习题及方法：1.习题：成核生长过程中，新颗粒形成的速率与颗粒的生长速率之间的关系是什么？解题方法：回顾成核生长过程，新颗粒形成的速率与反应物浓度有关，而颗粒的生长速率与已有的颗粒数量有关。

因此，新颗粒形成的速率会影响颗粒的生长速率。

当新颗粒形成的速率较高时，颗粒的生长速率也会较高；当新颗粒形成的速率较低时，颗粒的生长速率也会较低。

答案：新颗粒形成的速率与颗粒的生长速率呈正相关关系。

2.习题：岛状生长过程中，如何控制薄膜的厚度？解题方法：在岛状生长过程中，可以通过控制反应物的浓度和温度来控制薄膜的厚度。

薄膜的生长主要包含以下三个基本过程：首先，在非平衡等离子体中，电子与反应气体发生初级反应，使得反应气体发生分解，形成离子和活性基团的混合物；其二，各种活性基团向薄膜生长表面和管壁扩散输运，同时发生各反应物之间的次级反应；最后，到达生长表面的各种初级反应和次级反应产物被吸附并与表面发生反应，同时伴随有气相分子物的再放出。

具体说来，基于辉光放电方法的PECVD技术，能够使得反应气体在外界电磁场的激励下实现电离形成等离子体。

在辉光放电的等离子体中，电子经外电场加速后，其动能通常可达10eV左右，甚至更高，足以破坏反应气体分子的化学键，因此，通过高能电子和反应气体分子的非弹性碰撞，就会使气体分子电离（离化）或者使其分解，产生中性原子和分子生成物。

正离子受到离子层加速电场的加速与上电极碰撞，放置衬底的下电极附近也存在有一较小的离子层电场，所以衬底也受到某种程度的离子轰击。

因而分解产生的中性物依扩散到达管壁和衬底。

这些粒子和基团（这里把化学上是活性的中性原子和分子物都称之为基团）在漂移和扩散的过程中，由于平均自由程很短，所以都会发生离子-分子反应和基团-分子反应等过程。

到达衬底并被吸附的化学活性物（主要是基团）的化学性质都很活泼，由它们之间的相互反应从而形成薄膜。

2、等离子体内的化学反应由于辉光放电过程中对反应气体的激励主要是电子碰撞，因此等离子体内的基元反应多种多样的，而且等离子体与固体表面的相互作用也非常复杂，这些都给PECVD技术制膜过程的机理研究增加了难度。

迄今为止，许多重要的反应体系都是通过实验使工艺参数最优化，从而获得具有理想特性的薄膜。

对基于PECVD技术的硅基薄膜的沉积而言，如果能够深刻揭示其沉积机理，便可以在保证材料优良物性的前提下，大幅度提高硅基薄膜材料的沉积速率。

目前，在硅基薄膜的研究中，人们之所以普遍采用氢稀释硅烷（SiH4）作为反应气体，是因为这样生成的硅基薄膜材料中含有一定量的氢，H 在硅基薄膜中起着十分重要的作用，它能填补材料结构中的悬键，大大降低了缺陷能级，容易实现材料的价电子控制，自从1975 年Spear 等人首先实现硅薄膜的掺杂效应并制备出第一个pn 结以来，基于PECVD 技术的硅基薄膜制备与应用研究得到了突飞猛进的发展，因此，下面将对硅基薄膜PECVD 技术沉积过程中硅烷等离子体内的化学反应进行描述与讨论。
