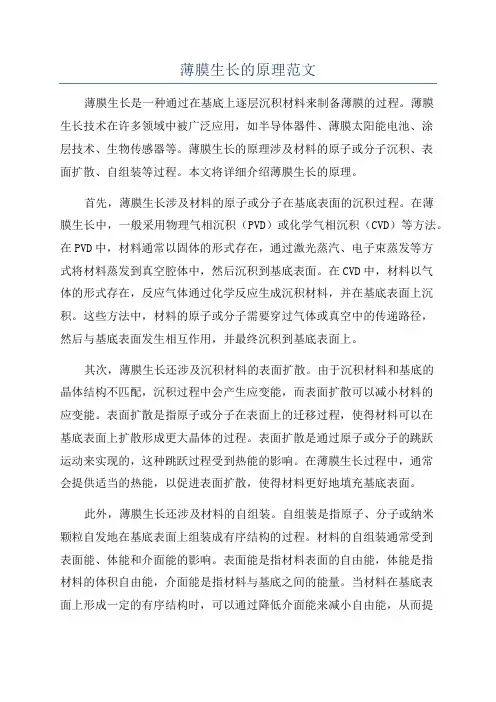

薄膜生长的原理范文薄膜生长是一种通过在基底上逐层沉积材料来制备薄膜的过程。
薄膜生长技术在许多领域中被广泛应用，如半导体器件、薄膜太阳能电池、涂层技术、生物传感器等。
薄膜生长的原理涉及材料的原子或分子沉积、表面扩散、自组装等过程。
本文将详细介绍薄膜生长的原理。

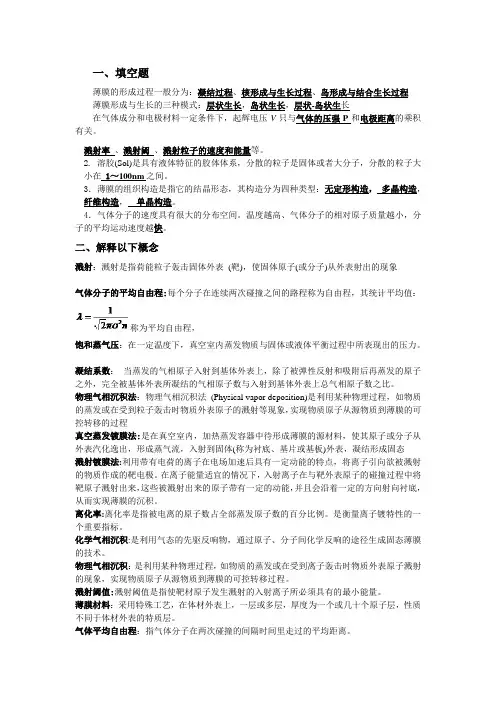

首先，薄膜生长涉及材料的原子或分子在基底表面的沉积过程。
在薄膜生长中，一般采用物理气相沉积（PVD）或化学气相沉积（CVD）等方法。
在PVD中，材料通常以固体的形式存在，通过激光蒸汽、电子束蒸发等方式将材料蒸发到真空腔体中，然后沉积到基底表面。
在CVD中，材料以气体的形式存在，反应气体通过化学反应生成沉积材料，并在基底表面上沉积。
这些方法中，材料的原子或分子需要穿过气体或真空中的传递路径，然后与基底表面发生相互作用，并最终沉积到基底表面上。
其次，薄膜生长还涉及沉积材料的表面扩散。
由于沉积材料和基底的晶体结构不匹配，沉积过程中会产生应变能，而表面扩散可以减小材料的应变能。
表面扩散是指原子或分子在表面上的迁移过程，使得材料可以在基底表面上扩散形成更大晶体的过程。
表面扩散是通过原子或分子的跳跃运动来实现的，这种跳跃过程受到热能的影响。
在薄膜生长过程中，通常会提供适当的热能，以促进表面扩散，使得材料更好地填充基底表面。

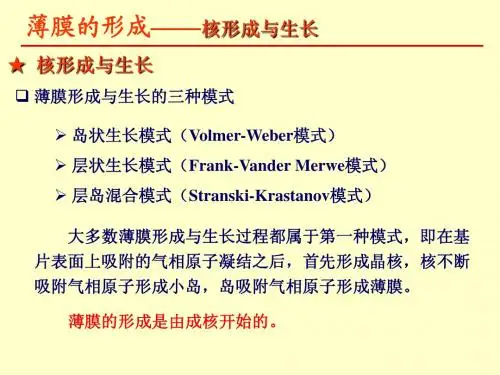

此外，薄膜生长还涉及材料的自组装。
自组装是指原子、分子或纳米颗粒自发地在基底表面上组装成有序结构的过程。
材料的自组装通常受到表面能、体能和介面能的影响。
表面能是指材料表面的自由能，体能是指材料的体积自由能，介面能是指材料与基底之间的能量。
当材料在基底表面上形成一定的有序结构时，可以通过降低介面能来减小自由能，从而提高生长速率和质量。
自组装还可以通过改变材料的结构和形貌来调控其性能，如提高材料的导电性、光学性能等。
总之，薄膜生长的原理涉及材料的原子或分子沉积、表面扩散和自组装等过程。
通过控制这些过程的条件和参数，可以实现对薄膜的生长速率、厚度、晶体结构和形貌的调控。
