薄膜生长机理

薄膜生长与薄膜结构1、概述“薄膜”很难用一句话来定义。

为了与厚膜相区别，一般认为厚度小于1μm的膜称为薄膜。

另外针对于薄膜的生长过程和形态，人们对于薄膜的认知也不同，比如在成膜初期的岛状不连续构造，很多人不认为是薄膜。

薄膜（film）材料和块体（bulk）材料有很多的不同。

首先薄膜生长伴随着温度的急剧变化，内部会存在大量的缺陷；其次，薄膜的厚度与表面尺寸相比相差甚远，可以看成二维结构，表面效应非常强。

薄膜的最终性能与薄膜的生长过程密切相关。

从微观角度看，入射到基板或薄膜表面的气相原子，一部分被反射回去，一部分被表面捕获吸附后吸收能量再蒸发出去，一部分被表面捕获吸附后凝结成核，逐渐长大，最终形成连续的膜层。

下面将详细分析薄膜的生长过程。

2、吸附材料表面是一种特殊的状态，从结构方面讲，这里存在原子或分子间结合键的中断，因此具有吸引外来原子或分子的能力；从能量方面来讲，这里具有一种较高的能量：表面自由能，只有吸附了气相原子之后，自由能才会减小，从而变得稳定。

这种气相原子被吸引住的现象称为吸附，伴随吸附现象的发生而释放的能量称为吸附能。

入射到基板表面的原子可能会发生三种现象：1、与基板表面进行能量交换被吸附；2、吸附后在基板表面做短暂停留，能量过大或吸收能量后再次蒸发；3、直接被基板表面反弹回去。

用溅射法制备薄膜时，入射到基板表面的气相原子，绝大多数都与基板表面原子进行能量交换而被吸附。

如果吸附仅仅是由原子电偶极矩间的范德华力起作用，则称为物理吸附，比如冬天窗户上形成的雾状水气；如果吸附是由化学键结合力起作用，则称为化学吸附，比如当前研究比较热的纳米氧化层。

作为实际问题，使用何种材料，进行什么处理，在真空容器内发生哪种吸附，效果怎么样，这些还不能简单说清楚，特别是表面状态不能保持一定，越发使问题复杂化。

到现在为止，这方面的研究还不多。

在薄膜制造中，如果我们想要获得新材料，那么可以积极利用这种吸附情况；如果我们想得到清洁的纯膜，那么这种吸附会引起麻烦。

薄膜生长的原理范文薄膜生长是一种通过在基底上逐层沉积材料来制备薄膜的过程。

薄膜生长技术在许多领域中被广泛应用，如半导体器件、薄膜太阳能电池、涂层技术、生物传感器等。

薄膜生长的原理涉及材料的原子或分子沉积、表面扩散、自组装等过程。

本文将详细介绍薄膜生长的原理。

首先，薄膜生长涉及材料的原子或分子在基底表面的沉积过程。

在薄膜生长中，一般采用物理气相沉积（PVD）或化学气相沉积（CVD）等方法。

在PVD中，材料通常以固体的形式存在，通过激光蒸汽、电子束蒸发等方式将材料蒸发到真空腔体中，然后沉积到基底表面。

在CVD中，材料以气体的形式存在，反应气体通过化学反应生成沉积材料，并在基底表面上沉积。

这些方法中，材料的原子或分子需要穿过气体或真空中的传递路径，然后与基底表面发生相互作用，并最终沉积到基底表面上。

其次，薄膜生长还涉及沉积材料的表面扩散。

由于沉积材料和基底的晶体结构不匹配，沉积过程中会产生应变能，而表面扩散可以减小材料的应变能。

表面扩散是指原子或分子在表面上的迁移过程，使得材料可以在基底表面上扩散形成更大晶体的过程。

表面扩散是通过原子或分子的跳跃运动来实现的，这种跳跃过程受到热能的影响。

在薄膜生长过程中，通常会提供适当的热能，以促进表面扩散，使得材料更好地填充基底表面。

此外，薄膜生长还涉及材料的自组装。

自组装是指原子、分子或纳米颗粒自发地在基底表面上组装成有序结构的过程。

材料的自组装通常受到表面能、体能和介面能的影响。

表面能是指材料表面的自由能，体能是指材料的体积自由能，介面能是指材料与基底之间的能量。

当材料在基底表面上形成一定的有序结构时，可以通过降低介面能来减小自由能，从而提高生长速率和质量。

自组装还可以通过改变材料的结构和形貌来调控其性能，如提高材料的导电性、光学性能等。

总之，薄膜生长的原理涉及材料的原子或分子沉积、表面扩散和自组装等过程。

通过控制这些过程的条件和参数，可以实现对薄膜的生长速率、厚度、晶体结构和形貌的调控。

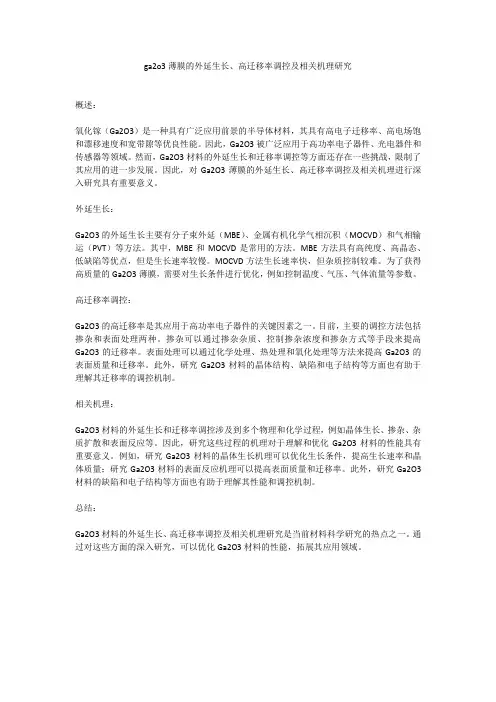

ga2o3薄膜的外延生长、高迁移率调控及相关机理研究概述：氧化镓（Ga2O3）是一种具有广泛应用前景的半导体材料，其具有高电子迁移率、高电场饱和漂移速度和宽带隙等优良性能。

因此，Ga2O3被广泛应用于高功率电子器件、光电器件和传感器等领域。

然而，Ga2O3材料的外延生长和迁移率调控等方面还存在一些挑战，限制了其应用的进一步发展。

因此，对Ga2O3薄膜的外延生长、高迁移率调控及相关机理进行深入研究具有重要意义。

外延生长：Ga2O3的外延生长主要有分子束外延（MBE）、金属有机化学气相沉积（MOCVD）和气相输运（PVT）等方法。

其中，MBE和MOCVD是常用的方法。

MBE方法具有高纯度、高晶态、低缺陷等优点，但是生长速率较慢。

MOCVD方法生长速率快，但杂质控制较难。

为了获得高质量的Ga2O3薄膜，需要对生长条件进行优化，例如控制温度、气压、气体流量等参数。

高迁移率调控：Ga2O3的高迁移率是其应用于高功率电子器件的关键因素之一。

目前，主要的调控方法包括掺杂和表面处理两种。

掺杂可以通过掺杂杂质、控制掺杂浓度和掺杂方式等手段来提高Ga2O3的迁移率。

表面处理可以通过化学处理、热处理和氧化处理等方法来提高Ga2O3的表面质量和迁移率。

此外，研究Ga2O3材料的晶体结构、缺陷和电子结构等方面也有助于理解其迁移率的调控机制。

相关机理：Ga2O3材料的外延生长和迁移率调控涉及到多个物理和化学过程，例如晶体生长、掺杂、杂质扩散和表面反应等。

因此，研究这些过程的机理对于理解和优化Ga2O3材料的性能具有重要意义。

例如，研究Ga2O3材料的晶体生长机理可以优化生长条件，提高生长速率和晶体质量；研究Ga2O3材料的表面反应机理可以提高表面质量和迁移率。

此外，研究Ga2O3材料的缺陷和电子结构等方面也有助于理解其性能和调控机制。

总结：Ga2O3材料的外延生长、高迁移率调控及相关机理研究是当前材料科学研究的热点之一。

通过对这些方面的深入研究，可以优化Ga2O3材料的性能，拓展其应用领域。

生物物理学中的薄膜生长机制薄膜是许多生物体中细胞膜、核膜和内质网膜等重要生物膜的基本组成部分。

研究薄膜生长机制对于理解生命过程、药物开发以及纳米技术等领域有着重要的意义。

一、薄膜的结构和功能薄膜是由脂质分子层构成的两层膜结构，每层膜中都有互相对称的脂质分子。

这种结构使得薄膜具有重要的隔离和传递信号的功能。

由于脂质分子的疏水性和亲水性，薄膜还可以起到选择透过的分子和离子的作用。

二、薄膜的生长过程和机制薄膜的生长过程是自组装的过程。

在一个有限的空间内，脂质分子将互相吸引并形成一个连续、平整的薄膜。

薄膜的生长速度和分子结构的选择性可以通过控制脂质分子的化学性质和空间几何形状来调整。

生物体内的薄膜生长过程通常由脂质酰基转移酶（LGT）介导。

LGT负责将脂质分子的疏水基团从乙酰辅酶A上转移至脂肪酸基团，形成甘油三酯或者磷脂酰胆碱等脂质分子。

这些脂质分子可以自组装形成生物体内的各种薄膜结构。

三、薄膜生长的分子模拟分子模拟是研究薄膜生长过程的重要手段。

通过在计算机中建立薄膜的原子级描述，可以模拟出薄膜生长的过程。

这种方法可以帮助研究者了解脂质分子的自组装过程、薄膜的物理性质及其在药物传递等方面的应用。

分子模拟的一种重要方法是分子动力学。

分子动力学通过在计算机上模拟分子运动过程，能够得出薄膜的能量、热力学性质和机械性质等信息。

同时，分子动力学也可以研究脂质分子的配合、内部结构和相互作用等微观物理学问题。

四、薄膜生长的应用薄膜的生长过程被广泛应用于药物递送、纳米器件制造和微流控芯片等领域。

其中，药物递送是薄膜生长的最主要应用之一。

通过控制薄膜生长过程中薄膜孔径的大小和分子结构的选择性，可以实现针对特定分子的递送功能。

此外，薄膜的自组装过程也被应用于纳米器件制造和微流控芯片等领域。

通过控制薄膜的结构和性质，可以制备出高效的光电器件和传感器等纳米器件，并实现芯片尺寸的微观控制。

总之，薄膜生长机制的研究对于我们深入理解生命过程和应用纳米技术等领域有着重要的作用。

薄膜成長原理
薄膜之所以能夠沉積於基板上，主要是由於基板表面上的許多氣體分子或其他粒子，如原子團和離子等。

薄膜沈積是經一連串原子吸附、擴散、成核、晶粒成長、晶粒聚結，而逐漸形成薄膜，其詳細敘述如下，如圖2-6所示[43]：
(a) 成核(Necleation)：
基材表面消耗了原子動能，使原子停留在基材表面，稱為物理吸附；若吸附原子與其他吸附原子有交互作用，將多餘的凝結能放出，形成一穩定之核團，此現象為化學吸附。

相同的原子能吸附也能脫附，若吸附大於脫附，則薄膜成長得以進行。

(b) 晶粒成長(Grain Growth)：
當薄膜的沉積進入個別晶粒成長後，晶粒成長所需要的原子，不再侷限由吸附取得，而是可以直接從氣相中獲得原子來源，並成長成較大之晶粒。

(c) 晶粒聚結(Coalescence)：
當原本各別且獨立的晶粒，成長到與鄰近之晶粒接觸時，便開始了聚結，由於與鄰近的晶粒互相接觸，開始了晶粒間的交互擴散作用，為了減少彼此間之表面能差異，在彼此接觸的部份會先形成頸部，兩晶粒藉此頸部，交互擴散，調整表面能並合而唯一，形成比原
來大之晶粒。

(d) 縫道填補(Filling of Channels)：
縫道的形成，基本上就是晶粒聚結成長後，在晶粒與晶粒間所留下的距離，基本上就是基材表面未被原子所覆蓋的地方，當這些縫道逐漸被填滿後，在基板表面便出現了薄膜的雛形。

(e)膜成長(Film Growth)：
在縫道填補之後的薄膜，繼續堆積原子，持續增加膜厚度，此時薄膜的成長，便不再只是像之前的成長機制，吸附原子可直接進行化學性吸附，增快成長速率。

圖2-6薄膜成長機制示意圖[43]。

薄膜的生长主要包含以下三个基本过程：首先，在非平衡等离子体中，电子与反应气体发生初级反应，使得反应气体发生分解，形成离子和活性基团的混合物；其二，各种活性基团向薄膜生长表面和管壁扩散输运，同时发生各反应物之间的次级反应；最后，到达生长表面的各种初级反应和次级反应产物被吸附并与表面发生反应，同时伴随有气相分子物的再放出。

具体说来，基于辉光放电方法的PECVD技术，能够使得反应气体在外界电磁场的激励下实现电离形成等离子体。

在辉光放电的等离子体中，电子经外电场加速后，其动能通常可达10eV左右，甚至更高，足以破坏反应气体分子的化学键，因此，通过高能电子和反应气体分子的非弹性碰撞，就会使气体分子电离（离化）或者使其分解，产生中性原子和分子生成物。

正离子受到离子层加速电场的加速与上电极碰撞，放置衬底的下电极附近也存在有一较小的离子层电场，所以衬底也受到某种程度的离子轰击。

因而分解产生的中性物依扩散到达管壁和衬底。

这些粒子和基团（这里把化学上是活性的中性原子和分子物都称之为基团）在漂移和扩散的过程中，由于平均自由程很短，所以都会发生离子-分子反应和基团-分子反应等过程。

到达衬底并被吸附的化学活性物（主要是基团）的化学性质都很活泼，由它们之间的相互反应从而形成薄膜。

2、等离子体内的化学反应由于辉光放电过程中对反应气体的激励主要是电子碰撞，因此等离子体内的基元反应多种多样的，而且等离子体与固体表面的相互作用也非常复杂，这些都给PECVD技术制膜过程的机理研究增加了难度。

迄今为止，许多重要的反应体系都是通过实验使工艺参数最优化，从而获得具有理想特性的薄膜。

对基于PECVD技术的硅基薄膜的沉积而言，如果能够深刻揭示其沉积机理，便可以在保证材料优良物性的前提下，大幅度提高硅基薄膜材料的沉积速率。

目前，在硅基薄膜的研究中，人们之所以普遍采用氢稀释硅烷（SiH4）作为反应气体，是因为这样生成的硅基薄膜材料中含有一定量的氢，H 在硅基薄膜中起着十分重要的作用，它能填补材料结构中的悬键，大大降低了缺陷能级，容易实现材料的价电子控制，自从1975 年Spear 等人首先实现硅薄膜的掺杂效应并制备出第一个pn 结以来，基于PECVD 技术的硅基薄膜制备与应用研究得到了突飞猛进的发展，因此，下面将对硅基薄膜PECVD 技术沉积过程中硅烷等离子体内的化学反应进行描述与讨论。

PECVD的工作原理引言概述：PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、显示器件等领域。

本文将详细介绍PECVD的工作原理，包括原理概述、工作过程、薄膜生长机理、应用领域以及未来发展方向。

一、原理概述：1.1 电浆（Plasma）的生成：PECVD利用高频电场或者射频电场作用下的气体放电，产生等离子体。

通过加热、电离和激发气体份子，形成高能态的离子和电子，从而激活反应气体，促使薄膜沉积反应的进行。

1.2 化学气相反应：PECVD通过将反应气体引入等离子体区域，使其与激活的离子和电子进行化学反应。

反应气体中的原子、份子或者离子在表面发生吸附、解离、再组合等反应，生成所需的薄膜材料。

1.3 薄膜沉积：反应气体中的反应产物在基片表面沉积，形成均匀、致密的薄膜。

PECVD可以控制沉积速率、薄膜厚度、成份等参数，实现对薄膜性质的调控。

二、工作过程：2.1 真空系统：PECVD工作需要在较低的气压下进行，通常使用真空系统将反应室抽取至高真空状态。

真空系统包括抽气系统、气体进出系统和真空度检测系统。

2.2 气体供给系统：PECVD需要提供反应气体，通常包括载气、前驱体和稀释气体。

载气用于稀释前驱体，稀释气体用于调节反应气体的浓度。

2.3 等离子体生成和控制：通过高频电源或者射频电源提供能量，产生等离子体。

同时，通过电极结构和电源参数的调节，可以控制等离子体的密度、温度和化学活性。

三、薄膜生长机理：3.1 吸附：反应气体中的原子、份子或者离子在基片表面吸附。

3.2 解离：吸附的反应气体在等离子体的作用下发生解离，形成活性物种。

3.3 反应：活性物种在基片表面发生化学反应，生成所需的薄膜材料。

四、应用领域：4.1 半导体器件：PECVD广泛应用于半导体器件的制备，如硅基薄膜晶体管、光电二极管等。

4.2 光电子器件：PECVD可用于制备光学薄膜、光纤、太阳能电池等光电子器件。

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积技术，用于在薄膜制备过程中沉积高质量的非晶硅、氮化硅、氧化硅等材料。

本文将详细介绍PECVD的工作原理，包括反应机理、设备构成、工作过程和应用领域。

一、反应机理：PECVD利用等离子体的激活作用，将气相中的前驱物分解并沉积在基底表面，形成所需的薄膜。

等离子体是通过加入辉光放电或者射频电场来激活气体的，这样可以提高反应速率和薄膜质量。

二、设备构成：PECVD系统主要由气体供给系统、真空系统、电源系统、等离子体激发系统和基底加热系统组成。

1. 气体供给系统：用于提供反应所需的气体，包括前驱物气体和稀释气体。

前驱物气体通常是有机气体，如硅烷、氨气等；稀释气体用于控制反应的浓度和速率。

2. 真空系统：用于将反应室抽成高真空状态，以消除气体中的杂质和水分，保证反应的纯净性。

3. 电源系统：用于产生辉光放电或者射频电场，激活气体形成等离子体。

辉光放电是通过高电压放电产生的，射频电场则是通过射频发生器产生的。

4. 等离子体激发系统：用于激活气体，使其分解成反应所需的活性物种。

常用的激发方法有辉光放电和射频电场。

5. 基底加热系统：用于加热基底，使其达到反应所需的温度。

温度的控制对于薄膜的质量和均匀性非常重要。

三、工作过程：PECVD的工作过程主要包括气体供给、气体激发、沉积反应和薄膜生长。

1. 气体供给：前驱物气体和稀释气体通过气体供给系统进入反应室。

气体的流量和比例需要根据所需的薄膜性质进行调节。

2. 气体激发：通过电源系统产生的辉光放电或者射频电场激活气体，形成等离子体。

等离子体中的电子和离子具有高能量，可以激发气体份子的化学反应。

3. 沉积反应：激活的气体份子在基底表面发生化学反应，生成所需的薄膜。

反应的具体机理取决于前驱物气体的化学性质和反应条件。

4. 薄膜生长：沉积的薄膜在基底表面逐渐增长，形成均匀的薄膜。

薄膜生长机理及控制近年来，人类科技的迅猛发展让我们对所处的世界有了越来越深的认知。

其中，材料科学在技术发展中扮演着十分重要的角色，而材料的基石则是其微观结构和组成成分。

对材料性质的探究和改良因此被放在了高度重视的位置。

而这其中，薄膜领域的发展则成为了材料学领域中的一个热点。

薄膜是指厚度在0.1-1000纳米之间的材料，也就是在三维空间中只有其中一个维度远小于另外两个的物质。

因为其独特的微观结构和电学、光学、磁学等性能，使得薄膜在新型器件、微电子、显示技术等领域有着广泛的应用前景。

在制备薄膜的过程中，生长是其中最为核心的环节。

薄膜生长是指在基底表面上逐层沉积指定组分的物质以形成薄膜的过程。

由于薄膜的尺寸微小、结构复杂，生长时的物理化学过程也异常复杂。

了解薄膜生长的机理便是控制薄膜生长并优化其性质的重要前提。

对于薄膜生长的研究，在人们的探究之路中犹如一个难以穿越的荒漠的障碍，需要科学家们不断摸索和破解。

目前人们认为薄膜生长过程中主要有物理气相沉积（PVD）和化学气相沉积（CVD）两种生长方法，它们的工作机理各不相同，下面我们将分别进行介绍。

物理气相沉积物理气相沉积是指物质在高真空中升华或挥发，由于薄膜和物质相互接触曝露，因此会在薄膜表面形成一个致密的膜。

物理气相沉积依赖于在高真空下从晶体表面蒸发或升华材料，将材料带入一个真空的室内，并使其沉积在衬底上。

这种方法与溅射、电子束蒸发类似。

但物理气相沉积的方法主要是依赖蒸发或升华材料来实现，而不是通过惯性簇合体的形成来实现（溅射的方法）。

基本工作机理：物理气相沉积是依靠真空环境和热能，从固体原材料蒸发或升华，在空气中快速扩散后的这些原子、分子或离子成为气态的，这些物质会飞向衬底表面，薄膜的生长基于原材料的等离子体反应或控制几何构成。

化学气相沉积化学气相沉积是将具有金属元素或非金属元素的有机/无机材料加在热的衬底上，产生一定的化学反应来形成单层或多层的材料覆盖。
