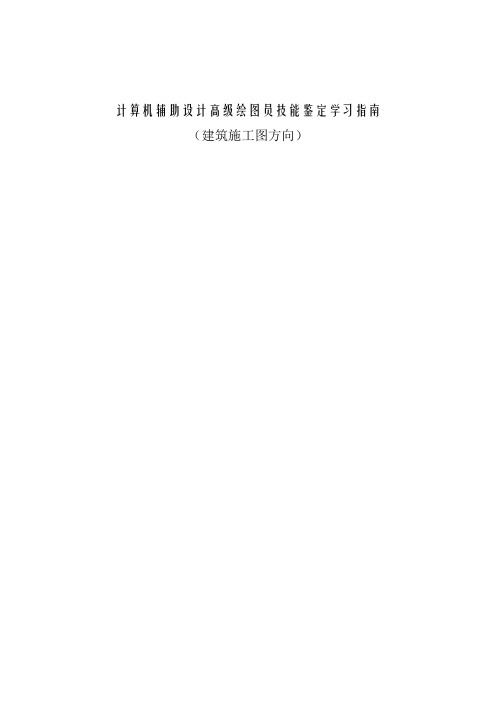

计算机辅助设计高级绘图员技能鉴定学习指南（建筑施工图方向）前言为了适用社会及市场对计算机辅助设计高技能人才需求的迫切需要和国家执业证书制度的要求，进一步提升学生的就业竞争能力，广泛开展计算机辅助设计高级绘图员培训，非常必要，势在必行。
作者根据多年从事计算机辅助设计绘图员鉴定工作的经历和体会，结合自己的教学与培训的一些经验、方法和技巧，加以概括和总结，编写了这本计算机辅助设计高级绘图员学习指南。
本资料根据培训的特点，力求简明扼要，提纲挈领，实用性、针对性和目的性强。
本资料对计算机辅助设计高级绘图员的考试题型、内容和要求进行了深刻的分析，对每种考试题型的电脑操作方法、技能和技巧进行了较详尽的介绍，以方便学员学习和训练。
另外，资料中还简要概括了计算机绘图的一些基本知识和基本操作，以及相关的一些建筑标准和规范。
并附有样题及历年的高级绘图员考证试卷，供参考。
本资料可作为计算机辅助设计高级绘图员——施工图方向职业技能鉴定考证培训资料，也可作为计算机建筑制图设计人员的参考资料。
编者水平有限，时间仓促，错误和不妥之处，敬请读者批评指正。
目录前言一高级绘图员（建筑类—施工图方向）考试说明及考试题型二计算机辅助设计高级绘图员技能鉴定评分标准三计算机绘图（AutoCAD）基础知识简要四高级绘图员（建筑类—施工图方向）考试题型分析与指导五高级绘图员（建筑类—施工图方向）考试样题六历次高级绘图员（建筑类—施工图方向）考试试题（复印附资料后）一、高级绘图员（建筑类—施工图方向）考试说明及考试题型【考试说明】1、计算机辅助设计高级绘图员(建筑类-施工图方向)技能鉴定，本试卷共4题。
2、考试时间为三小时。
3、考生须在考评员指定的硬盘驱动器下建立一个以自己准考证号码（通常只需写后八位数）命名的个人文件夹，以保存考试结果；4、按题目要求分别完成各题，然后以规定图形文件名（如“A3”、“平面图”、“剖面图”、“实体造型”等）将考试结果分别保存在考生个人文件夹中。
.实用文档.【计算机辅助设计】课程讲义课程介绍：一、前修根底：计算机应用根底〔掌握windows的根本操作〕二、内容安排：了解建筑CAD根本概念学会AutoCAD的根本绘图方法〔以R2000以上为教学软件〕掌握在建筑设计中使用AutoCAD的技巧教学方式：14学时上课，7学时上机〔平时分〕，6学时revit拓展(平时分)，3学时考试三、考试安排：上机考试〔没有笔试〕，按完成时间快慢计分第一讲计算机绘图根本概念1．图形、图象---矢量、点阵2．计算机绘图语言和绘图软件包(程序、命令)3．AutoCADR2000界面介绍●菜单行〔menu〕：通过菜单项选择项执行命令●工具栏(tool bar)：以图标形式显示命令●绘图区(drawing area)：图形显示●命令行(command)：通过键盘发布命令，显示工作状态、错误等●状态行(status):、坐标第二讲AutoCAD绘图入门一、根本概念l.坐标系统一绝对、相对、极坐标2.绘图单位(决定绘图比例)3．AutoCAD命令格式:命令、子命令、< >、?二、设置图板.实用文档.●单位设置：units●作图范围: limits●显示作图范围：zoom/all = z 回车 a 回车三、初始绘图命令：●单线：line = l 〔回退：undo = u、撤消：Esc〕●圆：circle = c●椭圆:ellipse = el●圆弧：arc = a三、根本绘图准确性控制：正交：F8(正交状态下给坐标)极轴：F10(极轴状态下给坐标)对象捕捉：(到端点、到中间点、到交点、到圆心)三、初始修改命令：●删除：erase = e●平行线：offset = o●倒圆角：fillet = f●平移：move = m●复制：copy = co●镜像：mirror = mi●修剪：trim = tr三、举例浴缸马桶水斗象牙门沙发第三讲初始绘图命令一、绘图准确性控制●捕捉：区域捕捉F9、对象捕捉F3●网点：F7.实用文档.●极轴: F10●对象追踪: F11二、看图●视图缩放：zoom = z●视图平移：pan = p三、其他线条命令●组线〔多段线〕：pline = pl●多线〔多排线〕：multiline = ml●正多边形：polygon = pol●矩形：rectang = rec四、线型与颜色设置●设线型：linetype = lt●设线型比例：ltscale = lts●设颜色：color = col●线宽: lw〔仅了解〕五、线的连接●圆角连接：fillet = f●切角连接：chamfer = cha六、线的修剪●断开：break = br●沿边界修剪：trim = tr●延伸：extend = ex七、举例：床箭头钢琴小区道路.实用文档.第四讲其他绘图命令一、画点：point = p〔点的形式〕二、圆环：donut = do〔填充状态：fill〕三、图块：●图元的概念：成为一个整体的图形元素。
《计算机辅助设计AutoCAD》培训教学大纲培训对象：从事或将从事建筑、机械等方面设计的相关工作人员或计算机辅助设计的制图爱好者。
培训学时：72学时培训教材：《AutoCAD2002职业技能培训教程》（劳动和社会保障部全国计算机信息高新技术考试中心）考核方式：参加全国计算机信息高新技术考试。
一、课程的内容要求：学员通过该课程的学习，使学生掌握AutoCAD2005的基本使用，能够绘制简单的工程图及机械设计图纸。
二、教学方式学生上机独立操作，理论实操同时进行，重在实践操作。
二、教学内容第一单元基本绘图和编辑命令的使用。
重点：对与AutoCAD基本绘图和编辑命令的熟练程度。
1、AutoCAD 2002绘图工具的基本应用：能够利用绘图工具绘制直线、辅助线、圆和圆弧、椭圆和椭圆弧、多边形、多段线等图形。
2、AutoCAD 2002绘图编辑命令的应用：能够使用各种图形编辑命令，如移动、复制、旋转、修剪、阵列、镜像等命令编辑图形。
第二单元块的创建与使用。
重点：熟练创建、管理和使用块。
1、创建块和管理块文件：能够创建普通块及带属性的块，熟悉AutoCAD设计中心的使用。
2、插入块：正确插入带属性或不带属性的块，能够使用AutoCAD设计中心将图块库中的块插入到图形中。
第三单元平面精确绘图与尺寸标注重点：综合运用捕捉、极轴追踪、对象捕捉、对象追踪和坐标系，以及各种编辑命令来精确绘制图形。
1、设置绘图环境：建立合适的图限、捕捉及栅格，并按要求为不同的绘制对象设置图层。
2、精确绘图：使用对象捕捉、极轴追踪、对象追踪辅助定位，利用绘图工具和图形编辑命令按图形尺寸精确绘图。
3、尺寸标注：设置合适的尺寸标注样式，正确标注尺寸。
第四单元三维绘图与尺寸标注重点：会使用AutoCAD绘制三维图形，标注三维图形的尺寸，以及输出三维图形的多视图。
其中，绘制机械图形时的重点如下：1、设置绘图环境：建立合适的图限、捕捉及栅格，并按要求为不同的绘制对象设置图层。
计算机辅助设计应用技能培训和鉴定标准1定义利用计算机辅助绘图与设计软件绘制与设计产品的二维工程图、三维立体图的工作技能。
2适用对象从事工程设计及图形绘制的工作人员及要求掌握计算机辅助绘图(CAD)软件应用技能的人员。
3相应等级绘图员：专项技能水平达到相当于于中华人民共和国职业资格技能等级四级。
利用计算机辅助绘图与设计软件（如AutoCAD）及其相关设备以交互方式独立、熟练地绘制产品的二维工程图。
高级绘图员：专项技能水平达到相当于于中华人民共和国职业资格技能等级三级。
能以交互方式独立、熟练地绘制产品的二维工程图；生成产品的三维立体图；利用相应的工具实现用户化的工作环境；掌握其系统的安装与配置。
绘图师：专项技能水平达到相当于于中华人民共和国职业资格技能等级二级。
能以交互方式独立、熟练地绘制产品的二维工程图；生成产品的三维立体图；利用相应的工具实现用户化的工作环境；掌握其系统的安装与配置。
具备利用二次开发工具与对话框定义工具的功能，对原系统进行二次开发，扩充其原有功能，提高产品的自动化设计程度。
4培训期限绘图员：短期强化培训60 －70学时。
高级绘图员：短期强化培训110 －130学时。
绘图师：短期强化培训170 －200学时。
5技能标准5.1绘图员5.1.1知识要求掌握微机绘图系统的基本组成及操作系统的一般使用知识；掌握基本图形的生成及编辑的基本方法和知识；掌握复杂图形尺寸、复杂文本等的生成及编辑的方法和知识；掌握图形的输出及相关设备的使用方法和知识。
5.1.2技能要求具有基本的操作系统使用能力；具有基本图形的生成及编辑能力；具有复杂图形尺寸、复杂文本的生成及编辑能力；具有图形的输出及相关设备的使用能力。
实际能力要求达到：能使用计算机辅助绘图与设计软件（如AutoCAD）及相关设备以交互方式独立、熟练地绘制产品的二维工程图。
5.2高级绘图员5.2.1知识要求掌握微机绘图系统的基木组成及操作系统的一般使用知识；掌握基本图形的生成及编辑的基本方法和知识；掌握复杂图形（如块的定义与插入、外部引用、图案填充等）、尺寸、复杂文本等的生成及编辑的基本方法和知识；掌握图形的输出及相关设备的使用方法和知识；掌握三维图形的生成及编辑的基本方法和知识；掌握三维图形到二维视图的转换方法和知识；掌握图纸空间浮动视窗图形显示的方法与知识掌握软件提供的相应的定制工具的使用方法和知识；掌握形与汉字的定义与开发方法和知识；掌握菜单界面的用户化定义方法和知识；掌握AutoCAD软件中各种常用文本文件的格式；掌握AutoCAD软件的安装与系统配置方法和知识。
AutoCAD中级技能鉴定（机械类）考试指南说明广东省中级计算机辅助设计绘图员职业技能鉴定考试试卷共有6题，分别是基本设置、几何作图、求立体的第三的投影、作剖视图、抄画零件图、由装配图拆画零件图。
试题内容与生产实际紧密结合，包含了机械制图和计算机绘图两方面的知识。
考生在计算机上通过绘图软件完成试题，时间为180分钟。
教材指南AutoCAD 中级考试指南（省统考-机械类中级）广东省计算机辅助设计中级绘图员鉴定标准/大纲（机械）1 知识要求(1) 掌握机械制图国家标准的基本规定，如图纸幅面（图框尺寸、标题栏等）、图线、字体、绘图比例、尺寸标注等；(2) 掌握几何作图的方法和步骤；(3) 掌握投影的基本概念、基本规律，物体三个投影之间的关系；(4) 掌握基本立体（平面立体、回转体）的投影特性及立体表面的截交线、相贯线的基本性质；(5) 掌握形体分析法、线面分析法，通过形体的几个投影构造其空间的三维形象；(6) 掌握形体的视图表达方法，如全剖视、半剖视、局部剖视等的概念和作图方法；(7) 掌握零件图的表达方法、表达内容，零件的视图选择、尺寸标注、技术要求等；(8) 掌握简单装配图的阅读与拆画零件图的方法；(9) 掌握微机绘图系统的基本组成及操作系统的一般使用知识；(10) 掌握基本图形的生成及编辑的方法和知识；(11) 掌握复杂图形（如块的定义与插入、图案填充等）、尺寸、复杂文本等的生成及编辑的方法和知识；(12) 掌握图形的输出及相关设备的使用方法和知识。
2 技能要求(1) 具有基本的计算机操作系统使用能力；(2) 具有基本图形的生成及编辑能力（绘制平面几何图形的作图能力）；(3) 具有通过给定形体的两个投影求其第三个投影的能力；(4) 具有绘制形体的全剖视图、半剖视图、局部剖视图的能力；(5) 具有复杂图形（如带属性的图形块的定义与插入、图案填充等）、尺寸、复杂文本等的生成及编辑能力；(6) 具有绘制零件图和拆画简单装配图的能力；(7) 具有图形的输出及相关设备的使用能力。
AutoCAD应用实习（AutoCAD 20XX）教案教材：杨立辉.AutoCAD 20XX机械设计入门到精通[M].北京：机械工业出版社，20XX.6 参考书：1、卓越科技.AutoCAD 20XX机械制图入门、进阶与提高[M]. 北京：电子工业出版社，20XX.1第一讲：AutoCAD 入门知识（4 学时上机4学时）一、简介CAD是PUTER AIDED DESIGN的缩写，即计算机辅助设计。
计算机辅助设计(CAD-puter Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。
CAD技术产生于二十世纪50年代后期发达国家的航空和军事工业中，随着计算机软硬件技术和计算机图形学技术的发展，CAD的应用迅速得到普及，其技术应用已迅速从军事工业向民用工业扩展，由大型企业向中小企业推广，由高技术领域向日用家电，轻工产品的设计和制造中普及。
CAD是一个包括范围很广的概念，概括来说，CAD的设计对象有两大类:1.机械、电气、电子、轻工和纺织产品；2.工程设计产品，即工程建筑，国外简称AEC。
如今，CAD技术的应用范围已延伸到艺术、电影、动画、广告和娱乐等领域。
CAD在机械制造行业的应用最早，也最为广泛。
采用CAD技术进行产品设计不但可以使设计人员“甩掉图板”，更新传统的设计思想，实现设计自动化，降低产品的成本，缩短产品的开发周期，提高劳动生产率。
计算机辅助建筑设计是CAD在建筑方面的应用，常称为CAAD，随着CAAD软件从最初的二维通用绘图软件发展到如今的三维建筑模型软件，CAAD技术已开始被广为采用，这不但可以提高设计质量，缩短工程周期，还可以节约2%至5%的建设投资，我国每年的基本建设投资几千亿之多，采用CAD技术，可以大大提高投资效益。
计算机辅助设计说稿[范文模版]第一篇：计算机辅助设计说稿[范文模版]《计算机辅助设计》课程说案朱修传各位领导、各位老师好！我今天说的是《计算机辅助设计》整门课程的内容。
一、课程的性质与作用《计算机辅助设计》课程是机械设计与制造专业的拓展学习领域中的一门专业课程。
在人才培养方案中的地位与作用主要是培养学生的创新精神和拓宽学生的专业视野，为学生以后可持续发展打下了个好的基础。
二、课程的目标《计算机辅助设计》课程的具体目标为通过教与学，要求学生掌握利用VBA开发AutoCAD软件常用命令的语法规则。
了解二次开发的的一般思路，最后达到能够独立开发一个简单的、完整的工程图。
三、课程内容的衔接《计算机辅助设计》课程是一门综合性很强的课程，主要应用到的计算机基础、机械制图、AutoCAD软件的应用和程序设计语言等相关的知识和技能，因此，《计算机辅助设计》课程应在《计算机基础》、《机械制图》、《AutoCAD软件的应用》和《VB语言程序设计》后开设。
四、课程的学时分配《计算机辅助设计》开设在第五学期，一般10周时间，共计40个学时。
其中20个学时的理论课，主要讲解计算机辅助设计的知识，20个学时的课内实训课，辅导学生掌握计算机辅助设计的技能。
最后有1周的综合实训，以提高学生工程应用能力。
五、教学的主要内容《计算机辅助设计》课程主要是利用VBA技术开发AutoAD软件，其内容包含创建一张完整的工程图需要的主要知识点,如VBA对象，直线、圆弧等基本图元的创建、尺寸的创建、图层的创建、工具条的创建、菜单的创建等，当然包含如注释、标题栏等工程图中辅助信息的创建。
六、课程的重点与难点根据教学大纲，课程的重点为基本图元的图层的创建与编辑，难点为开发一张完整的工程图的编程思路。
七、教材与教学资源八、学情分析针对高职高专的学生：他们有强烈的好奇心，接受新事物快并具有一定的开拓创新的精神。
但他们缺乏成就感，需要不断地给他们展现新的事物，并让他们不停地有成就感；针对编程这种逻辑性较强的活动，能力较弱；英语基础较弱，自学能力和主动学习的能力不足。
Page 1 of 9 计算机辅助设计机械类中级绘图员 典型样题讲解与评分标准介绍
一、命题的指导思想和有关国家标准 考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。因此，试卷的命题主要依以下有关国家制图标准为依据： （1） 《中华人民共和国国家标准——机械制图》 2004版 （2） 《 机械工程CAD制图规则（GB/T 14665-1998） 》 《 机械工程CAD制图规则（GB/T 14665-1998） 》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准。 参考资料： 《考试指南》（机械类 刘林主编）
二、考试流程：（暂不使用考试系统）
考生在计算机上下载并解压由考评员指定的考试文件（分A、B卷）→ 试题共有6题，依次打开A1.dwg ~ A6.dwg（或B1.dwg ~ B6.dwg）6个图形文件 → 按题目要求在打开的图形文件上作图→ 以原图形文件名保存作图结果（如打开的是“A1.dwg” 图形文件，则仍是以“A1.dwg” 文件名保存）→ 考试结束后，分试室将所有考生的作图结果收集，并刻录在光盘上。然后把光盘上交省鉴定中心 → 计算机自动评卷系统自动评判考生试卷 → 输出各考生的考试成绩。 注意问题： 1．准考证为单号或双号的考生，必须按纸面试卷指定下载A卷或B卷； 2．作图结果存盘的文件名不能更改； 3．作图结果存盘的路径不能弄错。 以准考证为“12345678”和“A1.dwg”图形文件为例： 正确存放位置：12345678\ A1.dwg、12345678\ A2.dwg、…… 错误存放位置：12345678\12345678\ A1.dwg、12345678\ 张三\ A2.dwg、……
三、计算机自动评卷系统评分原则： 原则上，分数按该题所需画图元进行分配。例如，该视图含有10个图元，而该题占10分，则每个图元占1分。若该视图含有5个图元，则每个图元占2分。对于某些题目，可根据需要设置各个图元所占分值的比例，视设置的不同，各个图元所占分值的比例会有不同。对图元的正确判断，主要包括作图精度、图层、线型、尺寸等方面。对于多画图元，其所扣分值为该题图元的平均分值。
四、样题讲解 分题讲解内容： 1．重点考核的知识点 2．有关制图国家标准的规定 3．注意问题 4．常见错误 5．评分标准介绍 Page 2 of 9
第一题（A1.dwg）：基本设置（8分） （一）重点考核的知识点 —— 根据CAD制图标准和国家机械制图标准，应用绘图软件进行绘图的基本设置，包括： 1． 设置图幅、图层、线型、线型比例、颜色； 2． 绘制图框、标题栏； 3． 设置字样、注写文字等 （二）有关制图国家标准的规定—— 1．图线（图层设置——图层名、颜色、线型） （1）图线的规定 《GB/T 4457.4—2002 机械制图 图样画法 图线》规定图线线宽共有7组，优先采用0.5组和0.7组 。 按CAD标准（《 机械工程CAD制图规则 GB/T 14665-1998 》）规定的图线线宽共有5组，优先采用第4组。实际上工程图纸以及课本多采用第5组。 第5组，即： 粗实线 0.5mm 细实线 0.25mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字） 第4组，即： 粗实线 0.7mm 细实线 0.35mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字） 考试用0.5组。 国家标准又规定：机械图样中采用粗细两种线宽，它们的宽度比率为 2∶1。 （2）图线的颜色 《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.5图线 （3）图层标识号（图层名） 《 机械工程CAD制图规则 GB/T 14665-1998 》——8图样中各种线型在计算机中的分层 2．线型比例 《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.2图线的结构 作图时： （1）设定线型比例 全局比例因子： 0.4 当前对象缩放比例： 1 （2）点画线伸出轮廓线的长度= 4mm。 3．图框格式尺寸（GB/T 14689-1993） 统一采用留装订边的图框格式 （《考试指南》P16图1-3） 4． 字体 《 机械工程CAD制图规则 GB/T 14665-1998 》—— 5.字体 汉字采用正体 数字、字母采用斜体 选择字体文件名“Standard” （可自定，见图1）） 数字、字母字体“gbeitc.shx”； 汉字字体“gbcbig.shx”
数字、字母字高3.5mm 标题栏汉字字高5mm （三）注意问题 1．图层的设置，包括图层名、颜色、线型不可设置错误； 2．标题栏的内容：姓名、性别、身份证号码、准考证号码等要填写完整； 3．图框、标题栏要画得准确； 4．画线和填写文字的图层不可用错。 Page 3 of 9
图1
（四）常见错误（参考综合分析） 例：A1 画线和填写文字用错图层 不填完整标题栏内容 图框尺寸错误 不设线型比例 （五）评分标准（参考评分细则）
第二题（A2.dwg）：用比例1∶1作出下图，不标注尺寸。（10分） （一）重点考核的知识点 —— 考查基本绘图能力，包括： 1．对圆弧连接中的已知线段、中间线段和连接线段的分析； 2．运用绘图软件中的绘图命令、编辑命令和目标捕捉、跟踪等工具，准确地定位圆弧与圆弧、圆弧与直线的切点。 （二）注意问题 —— 1．常用画圆角命令（FILLET）、圆命令（CIRCLE）的“ 相切、相切、半径(T)”项进行圆弧连接； 2．运用目标捕捉的方式准确获取切点； 3．注意修整图线，点画线伸出轮廓线外4mm。 （三）常见错误（参考综合分析） 例：A2 画线用错图层 多标尺寸 切点欠准 中心线伸出过长 （四）评分标准（参考评分细则）
第三题（A3.dwg）：根据已知立体的2个投影作出它的第3个投影。（10分） （一）重点考核的知识点 —— 识读投影图的能力，包括： 1．掌握三视图的投影关系：“长对正、宽相等、高平齐”； 2．能运用形体分析法和线面分析法的原理，想象形体的三维形状，并正确地求出形体的第三个投影。 （二）注意问题 —— 1． 求出的第三个投影必须符合投影的“三等”规律。 Page 4 of 9
2．使用类似形投影的基本知识：平面切平面立体，它的交线是n边形的话，除了积 聚性的投影外，其他的投影都是n 边形。平行边的投影仍然平行。 3．截交线、相贯线画法。 （三）常见错误（参考综合分析） 例：A3 画线用错图层 作图辅助线不删除 图形欠准 中心线伸出过长 （四）评分标准（参考评分细则）
第四题（A4.dwg）：求作指定的剖视图。（10分） （一）重点考核的知识点 —— 对视图、剖视概念的理解与掌握，包括： 1．按要求将形体的视图改画成全剖视图、半剖视图、局部剖视图。 2．运用绘图软件中的样条曲线命令绘制波浪线，运用图案填充命令绘制剖面线。 （二）注意问题 —— 1．选择图案名称为“ANSI31”，填充角度根据需要设为“0”或“90”，填充比例为“1.2”（剖面线间隔比例要调试好，不一定是1.2，见图2）。
图2 2．剖面线是一个整体，若要修改，则删去重新填充，不要炸开后进行修改，否则扣分严重。 3．半个剖视图的位置，内部规定按以下原则配置： 主视图中位于对称线右侧； 俯视图中位于对称线下方； 左视图中位于对称线右侧。 4．个别考题要求先求出第3个视图后再作剖视，见图3a。 5．要删除不剖部分的虚线，见图3b的左视图。 （三）常见错误（参考综合分析） 例：A4 图形欠准 剖面线用错图层 中心线伸出过长 （四）评分标准（参考评分细则） Page 5 of 9
(a) (b) 图3
第五题（A5.dwg）：抄画零件图（50分） （一） 重点考核的知识点 —— 对零件图的认识和掌握零件图的画法，要求考生具有综合的运用绘图软件绘制零件图的能力。包括： 1．零件图的视图选择、各视图的表达内容。 2．将表面粗糙度代号构造为带属性的图形块，并插入图形块。 3．设置尺寸样式，并标注尺寸公差。 4．螺纹结构的画法。 （二）注意问题 —— 1．准确抄画指定的零件图形，在指定的图上标注尺寸； 2．插入粗糙度代号时必须与轮廓线接触，不能插入或分离（用捕捉最近点功能插入）。 3．螺纹结构的画法： （1）外、内螺纹的规定画法 不穿通的螺纹孔结构，如图4所示。绘制不穿通的螺纹孔时，一般应将钻孔深度与螺纹部分的深度分别画出，如图5所示。
图4 Page 6 of 9
图5 （2）简单运算，可以AUTOCAC命令行进行： 命令：(* 16 0.85)↓ 13.6 （3）注意钻头尖角画成120°,不注尺寸。 4． 粗糙度代号 《GB/T 131-93 机械制图 表面粗糙度符号、代号及其注法》规定，粗糙度符号的尺寸根据线宽而定，见表A1。
按标准GB/T 131-93，粗糙度代号的尺寸和画法，详见图6。考试时，应将粗糙度代号及其等级数字一起定义成带属性的图形块，属性名为“RA”，块名为“RA”。
图6 图线及字母仍然用图层02（即宽度=0.25）绘画。 5．尺寸样式 （1）尺寸标注的要素 一个完整的尺寸一般由以下四要素组成： 1） 尺寸界线 2） 尺寸线
