ERJ-190舵面
ERJ-190飞机舵面系统包括主操纵舵面（primary flight contorl system）和次操纵舵面(secondary flight control system)，其中主操纵舵面包含方向舵(rudder)、升降舵(elevators)、副翼(aileron)和多功能扰流板(multi-function roll spoilers)；次操纵舵面包含缝翼/襟翼(slats/flaps)、地面扰流板(ground spoilers)、水平安定面(horizontal stabilizer)。
下图是飞机主操纵舵面和次操纵舵面的简图：
ERJ-190飞机的飞控系统中方向舵、升降舵、扰流板、襟翼/缝翼、水平安定面操纵采用了电传技术，而副翼操纵仍采用传统的机械钢索操纵来完成。
ERJ-190的电传操纵中核心部件是10个ACE(actuator control electronics)，其中:
3个Primry-ACE(P-ACE)、2个Slat/Flap ACE's (SF-ACE)、1个Horizontal Stabilizer ACE (HS-ACE)、4个Spoiler-ACE(S-ACE) 其中4个Spoiler-ACE(S-ACE)集成在4个FCM card中，余下的6个分布在前、中、后电子舱。
下图是飞控系统控制的电气简图：
飞控系统的执行机构主要包括PCU和PDU，其中方向舵、升降舵、副翼、扰流板的动力源来自液压系统，由PCU来完成；而缝翼和襟翼是由电源系统提供动力由PDU完成；水平安定面也由电源系统提供动力。
下图是飞控系统的液压分配图：。

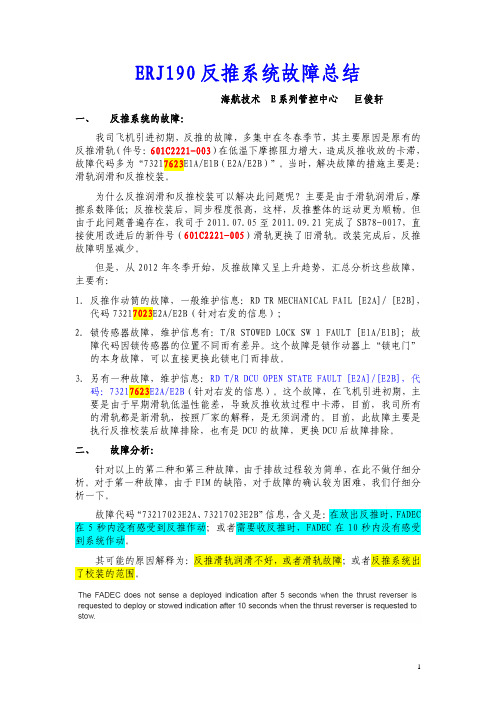

ERJ190反推系统故障总结海航技术 E系列管控中心 巨俊轩一、反推系统的故障：我司飞机引进初期，反推的故障，多集中在冬春季节，其主要原因是原有的反推滑轨（件号：601C2221-003）在低温下摩擦阻力增大，造成反推收放的卡滞，故障代码多为“73217623E1A/E1B（E2A/E2B）”。
当时，解决故障的措施主要是：滑轨润滑和反推校装。
为什么反推润滑和反推校装可以解决此问题呢？主要是由于滑轨润滑后，摩擦系数降低；反推校装后，同步程度很高，这样，反推整体的运动更为顺畅。
但由于此问题普遍存在，我司于2011.07.05至2011.09.21完成了SB78-0017，直接使用改进后的新件号（601C2221-005）滑轨更换了旧滑轨。
改装完成后，反推故障明显减少。
但是，从2012年冬季开始，反推故障又呈上升趋势，汇总分析这些故障，主要有：1.反推作动筒的故障，一般维护信息：RD TR MECHANICAL FAIL [E2A]/ [E2B]，代码73217023E2A/E2B（针对右发的信息）；2.锁传感器故障，维护信息有：T/R STOWED LOCK SW 1 FAULT [E1A/E1B]；故障代码因锁传感器的位置不同而有差异。
这个故障是锁作动器上“锁电门”的本身故障，可以直接更换此锁电门而排故。
3.另有一种故障，维护信息：RD T/R DCU OPEN STATE FAULT [E2A]/[E2B]，代码：73217623E2A/E2B（针对右发的信息）。
这个故障，在飞机引进初期，主要是由于早期滑轨低温性能差，导致反推收放过程中卡滞，目前，我司所有的滑轨都是新滑轨，按照厂家的解释，是无须润滑的。
目前，此故障主要是执行反推校装后故障排除，也有是DCU的故障，更换DCU后故障排除。
二、故障分析：针对以上的第二种和第三种故障，由于排故过程较为简单，在此不做仔细分析。
对于第一种故障，由于FIM的缺陷，对于故障的确认较为困难，我们仔细分析一下。

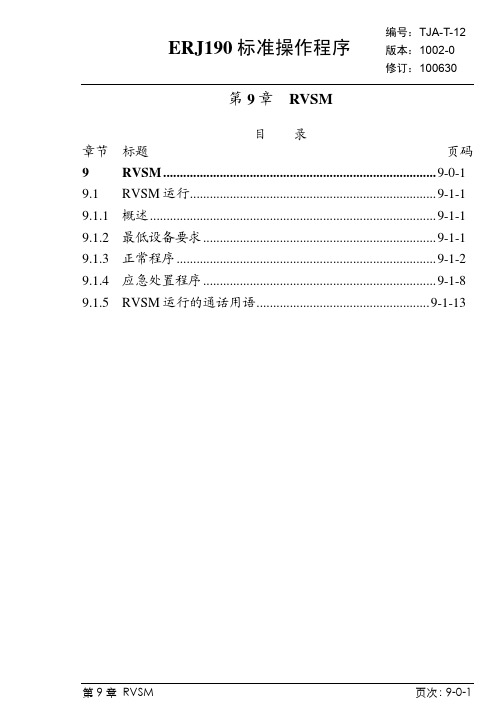

第9章RVSM目录章节标题页码9RVSM..................................................................................9-0-1 9.1RVSM运行..........................................................................9-1-1 9.1.1概述......................................................................................9-1-1 9.1.2最低设备要求......................................................................9-1-1 9.1.3正常程序..............................................................................9-1-2 9.1.4应急处置程序......................................................................9-1-8 9.1.5RVSM运行的通话用语....................................................9-1-13(有意空白)9RVSM9.1RVSM运行9.1.1概述1)RVSM操作将ERJ-190最低垂直间隔距离在8900米（含）和125000米（含）之间从2000英尺降低到1000英尺。
2)只有适航许可还不能授权飞机在相关空域飞行,还需要有国际民航组织(ICAO)地区航行协议所要求的RVSM操作许可。
9.1.2最低设备要求在RVSM操作中,要确保以下设备和仪器处于正常操作状态：两个主高度测量系统一个带有高度保持方式操作的自动驾驶仪一个高度警报器一个应答机注:如果所需要的设备在飞机进入RVSM空域之前失效,飞行员应该申请新的许可以避免进入此空域。
