电网继电保护及安全自动装置配置选型原则电力系统是国民经济中不可或缺的组成部分，电力的安全稳定运行对国家的生产、生活、防灾抗灾等方面都有着重要的意义。
而电网继电保护及安全自动装置是电力系统中的必备设备，起着保护电力设备、安全生产、保障电力稳定运行等作用。
因此，在电力系统的建设过程中，如何合理选型配置电网继电保护及安全自动装置，已成为电力系统建设的关键问题之一。
本文将从选型原则、配置要点、实际运用等方面进行导读。
选型原则安全性原则电网继电保护及安全自动装置的选型首先要具备安全性原则，保证装置的安全性能符合相关国家标准和技术规范。
选型的装置要适应电力系统的技术指标和运行环境，确保能够正常运行，保障电力系统的安全稳定运行。
合理性原则在选型、配置时，要充分考虑电力系统的实际情况，通过对电网的负荷需求、容量、系统结构、风险等情况进行分析研判，选择合适的电网继电保护及安全自动装置，合理布置布局，确保装置与系统各个元件的匹配度、协作性、互联性等，为电力系统的正常运行提供可靠有力的保障。
经济性原则在选型配置时，要充分考虑节约成本、优化投资等经济因素，保证投资回报合理，实现节能减排，降低维护成本，延长使用寿命等经济效益，使装置配套投资更加优化合理和节约。
兼容性原则在选型配置时还要充分考虑现有设备的兼容性，电网继电保护及安全自动装置要与原有设备兼容，互相协调，确保装置的兼容性、系统的稳定性，在设备升级或更换更加符合生产和经济要求。
配置要点继电保护配置电网继电保护是电气系统中应用最广泛、关键性最强的装置之一。
继电保护配置的要点包括：避免选择无法保护的重合自动化装置，保证选择的装置能够有效发挥作用；保护装置要根据电力负荷情况决定保护方法和属性，保证电力负荷的运行稳定性；保护范围要与电网拓扑和潮流变化相匹配，保护措施要考虑各种工况的特点和不利情况。
安全自动装置配置安全自动装置是电力系统中的重要保护设备，用于对电力设备进行安全运行管理。
继电保护及安全自动装置运行管理规程1总则1.1继电保护与安全自动装置(以下简称保护装置)是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。
保护装置配置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备，甚至造成整个电力系统崩溃瓦解。
因此，继电保护人员与电网调度及基层单位运行人员一样，是电网生产第一线人员。
1.2要加强对继电保护工作的领导。
各网局、省局及电业局(供电局)、发电厂(以下简称基层局、厂)主管生产的领导和总工程师，要经常检查与了解继电保护工作情况，对其中存在的重要问题应予组织督促解决，对由继电保护引起的重大系统瓦解事故和全厂停电事故负应有的责任。
1.3继电保护正确动作率及故障录波完好率，应为主管部门考核各基层局、厂的指标之一。
对网局及省局应分别以主系统与220kV及以上装置为考核重点。
2继电保护专业机构2.1电力系统继电保护是一个有机整体，在继电保护专业上应实行统一领导，分级管理，____电力公司及发电厂设置相应的继电保护专业机构。
2.2____电力公司调通中心内设置继电保护组，作为公司继电保护技术管理的职能机构，实现对全网、继电保护专业的领导。
同时，继电保护组也是生产第一线的业务部门，负责所管辖系统继电保护的整定计算及运行等工作。
需要时，继电保护组内可设试验室。
____电力公司的继电保护整定计算、技术管理及维护试验工作不宜分散，宜集中于继电保护机构统一管理，此机构可设在调通中心内。
发电厂一般应在电气分场设继电保护班(组)。
2.3继电保护工作专业技术性强，一根线一个触点的问题可能造成重大事故，继电保护机构必须配备事业心强、工作认真细致、肯钻研技术、具有中专及以上水平的理论知识的技术人员，同时，应保持相对稳定。
骨干人员调离岗位时，应事先征求上级继电保护机构的意见。
3继电保护机构管辖设备范围及职责3.1继电保护机构负责维护、检验的设备及内容：3.1.1继电保护装置：发电机、调相机、变压器、电动机、电抗器、电力电容器、母线、线路的保护装置等。
继电保护及安全自动装置运行管理规程第一章总则第一条【目的】继电保护及安全自动装置运行管理规程（以下简称“本规程”）根据国家电网公司的要求，为加强继电保护及安全自动装置的运行管理，保障电网的安全稳定运行，制定本规程。
第二条【适用范围】本规程适用于国家电网公司及其下属各级电网企业的继电保护及安全自动装置的运行管理工作。
第三条【基本原则】继电保护及安全自动装置的运行管理工作应遵循以下基本原则：（一）安全第一，保障电网的安全运行；（二）科学、合理，提高继电保护及安全自动装置的运行水平；（三）规范、严格，促进工作的有序进行；（四）依法、公正，保护员工和企业的合法权益。
第二章继电保护及安全自动装置运行管理组织第四条【组织机构】继电保护及安全自动装置运行管理工作由国家电网公司的专业技术部门负责组织实施，下设继电保护及安全自动装置运行管理机构。
第五条【职责】继电保护及安全自动装置运行管理机构的主要职责包括：（一）制定、修订继电保护及安全自动装置运行管理相关制度、规范、标准；（二）组织继电保护及安全自动装置运行管理的培训工作；（三）监督检查继电保护及安全自动装置的运行情况，并提出改进措施；（四）协助处理继电保护及安全自动装置运行中的重大故障、事故；（五）开展继电保护及安全自动装置运行技术研究。
第六条【人员要求】继电保护及安全自动装置运行管理机构应配备专业的技术人员，并进行定期培训，提升工作水平。
第三章继电保护及安全自动装置运行管理制度第七条【制度建设】继电保护及安全自动装置运行管理机构应制定和修订继电保护及安全自动装置运行管理制度，明确工作责任、工作流程和工作要求。
第八条【制度内容】继电保护及安全自动装置运行管理制度应包括以下内容：（一）继电保护及安全自动装置的选择、设计、调试和运行规范；（二）继电保护及安全自动装置运行管理的组织架构和职责分工；（三）继电保护及安全自动装置的巡检、维护、保养和试验的要求；（四）继电保护及安全自动装置运行情况的监测、分析和报告；（五）继电保护及安全自动装置运行中的故障、事故的处理程序；（六）继电保护及安全自动装置技术资料的管理；（七）其他需要明确的相关制度。
辽宁电网继电保护和安全自动装置配置选型原则国网辽宁省电力有限公司2018年1月目次前言 .......................................................... - 1 -1 范围.......................................................... -2 -2 规范性引用文件................................................ - 2 -3 基本原则...................................................... - 3 -4 线路保护...................................................... - 7 - 5继电保护通道................................................. - 13 -6 断路器保护和短引线保护....................................... - 14 -7 母线及失灵保护............................................... - 15 -8 母联（分段）保护............................................. - 16 -9 高压并联电抗器保护........................................... - 17 -10 变压器保护.................................................. - 17 -11 66kV及以下其他设备保护..................................... - 18 -12 动态记录装置................................................ - 19 -13 故障测距系统................................................ - 22 -14 操作箱及电压切换箱.......................................... - 22 -15 电压并列.................................................... - 25 - 16安全自动装置................................................ - 25 - 17继电保护设备在线监视与分析功能模块.......................... - 27 - 18 智能站及智能二次设备........................................ - 28 - 19相关设备及回路要求.......................................... - 30 -前言为指导电网新（改、扩）建、技改工程的继电保护专业前期工作，规范辽宁电网常规、智能变电站及并网电厂涉网部分的继电保护和安全自动装置及相关辅助设备的配置和选型，满足辽宁电网可持续健康发展要求，保证电力系统的安全稳定运行，特制定《辽宁电网继电保护和安全自动装置配置选型原则》。
配网继电保护及自动化终端定值整定细则（2018版）2017-12-30发布 2018-01-01执行目录前言 (3)1 适用范围 (4)2 规范性引用文件 (4)3 保护配置基本原则 (5)4 配网保护整定原则 (6)5 配网自动化终端整定原则 (18)6 辅助定值整定原则 (25)7附录 (26)前言为规范和指导电网配网及用户继电保护和配网自动化终端的定值整定工作，减少用户故障出门，提高供电可靠性，特制定本细则。
本细则明确了10kV配网及用户继电保护的配置和定值整定原则，以及分段开关、联络开关、分界断路器、配变等设备的配网自动化终端定值整定原则。
本细则主要内容包括：配网保护配置基本原则；配网保护、配网自动化终端的整定原则及计算原则。
本细则由供电局电力调度控制中心提出并解释。
本细则主要起草单位：。
本细则主要起草人：。
1 适用范围1.1 本细则对配网继电保护的配置和整定做出了原则要求，适用于10kV及以下配网继电保护设备。
1.2 本细则明确了10kV配网及用户继电保护的配置和定值整定原则，以及分段开关、联络开关、分界断路器、配变等设备的配网自动化终端定值整定原则。
1.3 配电网新建、扩建及技改工程配置继电保护装置和具有保护功能的分段开关、联络开关、分界断路器、配变、配网自动化终端时，除符合国家、南方电网公司、广东电网公司规定的各种相关技术条件、规程、反措以外，还需符合本细则相关要求。
1.4 自动化或通信专业参数应根据相关专业技术管理规定进行设置。
1.5 本细则自发布日起，原《地区配网及用户继电保护和配网自动化终端定值整定指导意见（2016版）》（调控中心〔2016〕58号）文件不再执行。
2 规范性引用文件GB 50062-2008 电力装置的继电保护和自动装置设计规范GB/T 14285-2006 继电保护和安全自动装置技术规程DL/T 584-2007 3kV～110kV 电网继电保护装置运行整定规程Q/CSG 110037-2012 南方电网10kV～110kV系统继电保护整定计算规程Q/CSG 1203018-2016 配电自动化馈线终端技术规范南方电网10kV（20kV）中压配电网继电保护整定原则（试行）（系统〔2016〕39号）广东电网配电网继电保护整定原则（试行）（广电调控继〔2017〕21号）3 保护配置基本原则3.1 配网及用户的电力设备和线路，应装设反应短路故障和异常运行的继电保护和安全自动装置，满足可靠性、选择性、灵敏性和速动性的要求。
电网继电保护及安全自动装置的配置选型原则随着电力系统的不断发展，电网继电保护及安全自动装置在电力系统中的作用越发重要。
为确保电力系统的稳定运行以及设备的安全性，正确的配置选型原则是至关重要的。
什么是电网继电保护及安全自动装置电网继电保护及安全自动装置是电力系统中的重要设备，其目的是为了保护电网各种设备的安全和稳定运行。
主要由以下几个部分组成：1.继电保护装置继电保护装置是电网继电保护及安全自动装置的核心部分，它通过检测电网设备的状态和电路参数，确定故障类型和位置，并输出信号实施保护措施，保护电力系统的设备和人员的安全。
2.安全自动装置安全自动装置主要是应用于低压侧，用于处理非故障状态下的异常情况，比如低压侧短路等。
安全自动装置主要被应用于一些简单的保护控制功能，比如短接、过负荷、欠电压、过电压等。
3.用电管理系统用电管理系统主要负责对用电情况进行监测和控制。
可以实现开关控制、数据采集、用电量管理等功能。
正确的配置选型原则可有效提高电力系统的安全性和稳定性。
在进行配置选型时，需要按照以下几个原则去进行：1.合理保护选择合理的保护选择是指根据不同的故障类型和故障位置，选择符合电力系统要求的保护措施。
在选择保护措施时需要充分考虑电路的特殊性和状态，保证保护措施的正确性和可靠性。
2.合理的电路结构设计合理的电路结构设计是保证电力系统的安全和稳定运行的重要环节。
电路结构设计必须考虑每个配电设备的功率和特殊性，保证设备在工作中能够满足电力系统的要求。
3.可靠性保护设备和安全自动装置的可靠性是非常重要的。
在配置过程中，应该根据实际需要考虑系统的可靠性，合理的选择保护设备的类型和寿命。
4.可操作性可操作性是保证设备正常运行的重要考虑因素。
在配置过程中，需要合理考虑设备的使用和操作方便性，保证设备的使用和操作难度最低。
在进行电网继电保护及安全自动装置配置选型过程中，必须按照以下步骤进行:1.收集资料，包括电网系统的工作条件和要求，配电设备的状态和参数，以及电路图纸等信息。
继电保护和安全自动装置GB 14285 －93技术规程Technical code for relaying protection and security automatic equipment1 总则1.1 主题内容与适用范围本标准规定了电力系统继电保护和安全自动装置的科研、设计、制造、施工和运行等有关部门共同遵守的基本原则。
本标准适用于3kV 及以上电力系统中电力设备和线路的继电保护和安全自动装置,作为科研、设计、制造、施工和运行等部门共同遵守的技术规程。
1.2 继电保护和安全自动装置应符合可靠性(信赖性和安全性)、选择性、灵敏性和速动性的要求。
当确定其配置和构成方案时,应综合考虑以下几个方面:a. 电力设备和电力网的结构特点和运行特点;b. 故障出现的概率和可能造成的后果;c. 电力系统的近期发展情况;d. 经济上的合理性;e. 国内和国外的经验。
1.3 继电保护和安全自动装置是电力系统的重要组成部分。
确定电力网结构、厂站主接线和运行方式时,必须与继电保护和安全自动装置的配置统筹考虑,合理安排。
继电保护和安全自动装置的配置方式,要满足电力网结构和厂站主接线的要求,并考虑电力网和厂站运行方式的灵活性。
对导致继电保护和安全自动装置不能保证电力系统安全运行的电力网结构形式、厂站主接线形式、变压器接线方式和运行方式,应限制使用。
1.4 应根据审定的电力系统设计或审定的系统接线图及要求,进行继电保护和安全自动装置的系统设计。
在系统设计中,除新建部分外,还应包括对原有系统继电保护和安全自动装置不符合要求部分的改造设计。
为便于运行管理和有利于性能配合,同一电力网或同一厂站内的继电保护和安全自动装置的型式,不宜品种过多。
1.5 电力系统中,各电力设备和线路的原有继电保护和安全自动装置,凡能满足可靠性、选择性、灵敏性和速动性要求的,均应予以保留。
凡是不能满足要求的,应逐步进行改造。
1.6 继电保护和安全自动装置的新产品,应按国家规定的要求和程序进行鉴定,合格后,方可推广使用。
配电网继电保护和自动装置配电网自动化实施细则1.1 配电网继电保护和自动装置1.1.1 配电网应按GB50062《电力装置的继电保护和自动装置设计规范》、GB/T 14285《继电保护和安全自动装置技术规程》的要求配置继电保护。
1.1.2 10（20）千伏配电网的继电保护装置宜采用微机型保护装置，应考虑预留配合实施自动化的接口。
1.1.3 中压配电网应采用过流、速断保护，可选用重合闸装置；合环运行的配电网应增加纵差保护。
对于中性点经低电阻接地系统应增加零序电流保护。
1.1.4 保护信息的传输宜采用光纤通道。
对于线路电流差动保护的传输通道，往返均应采用同一信号通道传输。
1.1.5 非有效接地系统，保护装置宜采用三相保护模式，在配网中长期规划中指明的系统接地方式可能发生变化的保护装置配置，参考1.1.3条规定。
1.1.6 在中压低电阻接地方式中，考虑到零序电流保护整定值很难与熔断器的熔断曲线配合，因此当用户配电变压器容量在630千伏安及以上时，配电变压器应配置反映相间故障的电流保护和反映接地故障的零序保护；当客户配电变压器容量为500千伏安及以下，当采用熔丝保护时，熔丝熔断特性应满足200安电流下，熔断时间小于60毫秒。
否则应配置反映相间故障的电流保护和反映接地故障的零序保护。
1.2 配电网自动化1.2.1 系统构成配电网自动化系统是指对10（20）千伏及以下配电网进行监视、控制和管理的自动化系统，一般由主站、子站、远方终端设备、通道构成。
1.2.2 配电网自动化规划设计原则（1）配网自动化应以提高供电可靠性及配网运行管理水平为目标，配网自动化建设应遵循“统一规划、统一标准、统一建设”的原则，根据配电网的地区特点、负荷性质和重要性，选择适宜的配网自动化实现模式。
（2）配电网一次设备选型应性能先进、结构合理、质量可靠，并结合配电网自动化规划给二次设备留有可靠的接口。
通讯方式、自动化设备，以及电源选择与设置，应满足当故障或其它原因导致配电网设备停电时，各测控单元应可靠的上报信息和接受远方控制。
继电保护及安全自动装置运行管理规程范文第一章总则第一条为了保证继电保护及安全自动装置的正常运行及生产过程中的安全，制定本规程。
第二条本规程适用于所有拥有继电保护及安全自动装置的企事业单位。
第三条本规程中的继电保护及安全自动装置，指的是用于保护电力系统或自动实现安全操作的装置和设备。
第四条本规程的管理原则是科学化、规范化、安全化、实用化。
第五条继电保护及安全自动装置的运行管理分为设备管理和人员管理两个方面。
第二章设备管理第六条设备的选型和安装要符合国家规定，并按照设计要求进行。
第七条实施设备管理要做到以下几点：1. 定期进行设备巡检，并报告设备的运行情况；2. 设备出厂前必须进行全面试验，试验合格后方可使用；3. 设备运行期间出现故障要及时报修，并做好维修记录；4. 定期进行设备的维护，确保设备处于良好的工作状态；5. 对设备进行保养、清洁和调整，提高设备的使用寿命。
第八条设备管理的措施：1. 设备的标识要清晰明确，包括设备名称、型号、规格等信息；2. 设备的安装要牢固可靠，并做好防护措施；3. 设备的周围环境要保持干燥、清洁，并防止灰尘和湿气的侵入；4. 设备使用过程中要正确操作，按照说明书和操作规程进行操作；5. 发现设备故障要及时报修，并记录故障的情况；6. 对设备进行定期的维护和保养，并记录维护的情况；7. 对设备进行定期的检测和校验，确保设备的准确性和可靠性；8. 对设备故障进行分析和总结，提出改进措施，并加强对设备的管理。
第三章人员管理第九条继电保护及安全自动装置的人员管理要做到以下几点：1. 应聘人员要具备相关的专业知识和技能；2. 培训新员工，使其掌握继电保护及安全自动装置的操作技术和安全知识；3. 对员工进行定期的培训和考核，提高员工的综合素质和技能水平；4. 加强员工的岗位责任意识，做到勤勉尽职，保证工作的顺利进行；5. 建立健全员工奖惩制度，激励员工工作积极性；6. 建立员工的交流合作机制，提高团队合作意识。

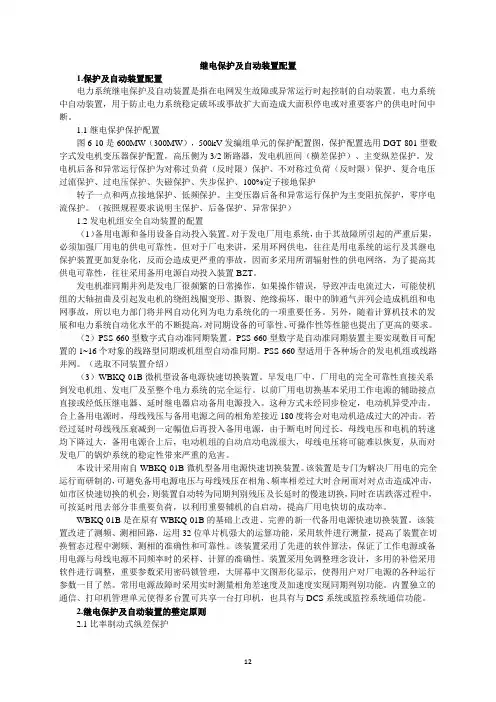

继电保护及自动装置配置1.保护及自动装置配置电力系统继电保护及自动装置是指在电网发生故障或异常运行时起控制的自动装置。
电力系统中自动装置，用于防止电力系统稳定破坏或事故扩大而造成大面积停电或对重要客户的供电时间中断。
1.1继电保护保护配置图6-10是600MW（300MW），500kV发编组单元的保护配置图，保护配置选用DGT-801型数字式发电机变压器保护配置，高压侧为3/2断路器，发电机匝间（横差保护）、主变纵差保护。
发电机后备和异常运行保护为对称过负荷（反时限）保护、不对称过负荷（反时限）保护、复合电压过流保护、过电压保护、失磁保护、失步保护、100%定子接地保护转子一点和两点接地保护、低频保护。
主变压器后备和异常运行保护为主变阻抗保护，零序电流保护。
（按照规程要求说明主保护、后备保护、异常保护）1.2发电机组安全自动装置的配置（1）备用电源和备用设备自动投入装置。
对于发电厂用电系统，由于其故障所引起的严重后果，必须加强厂用电的供电可靠性。
但对于厂电来讲，采用环网供电，往往是用电系统的运行及其继电保护装置更加复杂化，反而会造成更严重的事故，因而多采用所谓辐射性的供电网络，为了提高其供电可靠性，往往采用备用电源自动投入装置BZT。
发电机准同期并列是发电厂很频繁的日常操作，如果操作错误，导致冲击电流过大，可能使机组的大轴扭曲及引起发电机的绕组线圈变形、撕裂、绝缘损坏，眼中的肺通气并列会造成机组和电网事故，所以电力部门将并网自动化列为电力系统化的一项重要任务。
另外，随着计算机技术的发展和电力系统自动化水平的不断提高，对同期设备的可靠性、可操作性等性能也提出了更高的要求。
（2）PSS-660型数字式自动准同期装置。
PSS-660型数字是自动准同期装置主要实现数目可配置的1~16个对象的线路型同期或机组型自动准同期。
PSS-660型适用于各种场合的发电机组或线路并网。
（选取不同装置介绍）（3）WBKQ-01B微机型设备电源快速切换装置。
220kV电力系统继电保护和自动装置的配置原则摘要：本文概述了继电保护装置的定义和基本功能，还论述了220kv电力系统的继电保护和自动装置的配置及其配置的原则，并且做了最后总结，以此来保证电力系统安全、有效、稳定地运行。
关键词：电力系统；继电保护；自动装置；配置原则中图分类号：f407.61 文献标识码：a 文章编号：1总体概述在我国的社会主义经济建设当中，电力工业是一种不可或缺的工业，同时它还会影响着工农业生产和人类的日常生活。
思考一下若是没有电力工业，人们就无法使用电灯、空调、电视和电脑等用电设备，所以电力工业是人民赖以依存的一门工业。
因此，要确保发电、供电的安全性，提高电力系统的有效性，严格遵循220kv电力系统继电保护和自动装置的配置原则。
在运行电力系统的过程中，有可能会发生不正常运行的情况，还有可能元件会出现故障，而继电保护装置可以有选择性、有目的性地快速把故障元件切除，确保电力系统的安全运行。
继电保护装置的定义是：当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
继电保护装置的基本功能有以下两点：继电保护装置可以有选择性、有目的性地快速把故障元件切除，避免故障元件继续遭受破坏，并且确保其他没有发生故障的元件自动迅速继续正常工作。
继电保护装置还可以根据电力系统运行中所保护的实际情况而做出发出信号、跳闸等动作，用来反映电力系统不正常运行的状态。
2继电保护和自动装置的配置2.1继电保护的配置在电力系统继电保护“四性”的大前提下，当选择设备的保护装置时，应该尽量精选一些简单有效的保护装置，来满足电力系统的运行要求。
在简单装置的保护力度不足的情况下，才会选择比较复杂的保护装置。
所以对于电力系统安全运行的保障问题来说，继电保护的方式选择可谓之重中之重。
保定供电公司保定吉达电力设计有限公司电气二次室110kV变电站继电保护及安全自动装置配置原则保定吉达电力设计有限公司电气二次室田辉1 总则1.1 本原则制定依据：1.1.1 GB14285 《继电保护和安全自动装置技术规程》；1.1.2 DL/T 559-94 《220～500kV电网继电保护装置运行整定规程》；1.1.3 DL/T 584-95 《3～110kV电网继电保护装置运行整定规程》；1.1.4 《电力系统继电保护及安全自动装置反事故措施要点》；1.1.5 国电调[2002]138号文件关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知；1.1.6 华北电力集团公司《防止电力生产重大事故的二十五项重点要求实施细则》；1.1.7 北京电力公司：继电保护及安全自动装置配置原则；1.1.8 河北省电力公司冀电调[2003]24号文《关于印发河北南网微机型母线保护若干技术原则的通知》及其附件1、附件2、附件3。
附件1：关于微机型母线保护有关功能使用原则规定的说明；附件2：河北南网微机型母线保护技术要求；附件3：微机型母线保护有关功能使用的原则规定。
1.1.9 河北省电力公司冀电调[2005]12号文《关于印发“河北南网变压器、高压电抗器非电量保护运行经管指导意见”的通知》及其附件1.1.10 河北省电力公司冀电调[2003]13号文《关于印发河北继电保护技术要点、微机型变压器保护和微机型母线保护技术原则的通知》及其附件1～附件7；1.1.11 国家电网公司《十八项电网重大反事故措施》；1.1.12 国家电网公司《十八项电网重大反事故措施(继电保护反事故措施重点要求)》；1.1.13 华北电力集团公司华北电网调【2006】30号《华北电网继电保护基建工程规范》；1.1.14 河北省电力公司冀电调【2006】68号《河北南网继电保护技术规范》。
1.2 本原则适用于保定供电公司管辖、保定吉达电力设计有限公司设计任务涉及范围内的10kV～220kV继电保护和安全自动装置及其二次回路。
ICS 29.240Q/GDW备案号配电网设备技术选型和配置技术原则Equipment technological sizing and Configuration technology principlefor distribution network（初稿）201*-××-××发布201*-××-××实施国家电网公司发布目次前言 (3)1 范围 (4)2 规范性引用文件 (4)3 术语和定义(主要列出配电自动化的术语和定义) (5)4 总则(主要提出设备选型和配置遵循原则) (5)5 配电变压器（主要提出配电变压器选型和配置遵循技术原则和要求） (6)6 开关类设备（主要提出开关类设备选型和配置遵循技术原则和要求） (6)7 架空线路（主要提出配电线路选型和配置遵循技术原则和要求） (7)8 避雷器（主要提出避雷器选型和配置遵循技术原则和要求） (7)9 电容器（主要提出电容器选型和配置遵循技术原则和要求） (8)10 高压计量箱（主要提出高压计量箱选型和配置遵循技术原则和要求） (8)11 电缆线路（主要提出配电电缆线路选型和配置遵循技术原则和要求） (8)12 电缆分支箱（主要提出电缆分支箱选型和配置遵循技术原则和要求） (8)13 构筑物及外壳（主要提出构筑物及外壳选型和配置遵循技术原则和要求） (9)前言《配电网设备技术选型和配置技术原则》是国家电网公司所属各单位进行配电网设备技术选型和配置的指导性文件和技术依据。
本技术原则根据国家和行业有关法律、法规、规范和规程，并结合目前国家电网公司配电网的发展水平、运行经验和管理要求而提出。
本技术原则由国家电网公司生产技术部提出并负责解释。
本技术原则由国家电网公司科技部归口。
本技术原则起草单位。
本技术原则主要起草人。
本技术原则为首次发布。
配电网设备技术选型和配置技术原则1范围1.1本技术原则规定了10kV及以下配电网设备选型和配置所应遵循的主要技术原则。
1.保护及自动装置配置电力系统继电保护及自动装置是指在电网发生故障或异常运行时起控制的自动装置。
电力系统中自动装置，用于防止电力系统稳定破坏或事故扩大而造成大面积停电或对重要客户的供电时间中断。
1.1继电保护保护配置图6-10是600MW（300MW），500kV发编组单元的保护配置图，保护配置选用DGT-801型数字式发电机变压器保护配置，高压侧为3/2断路器，发电机匝间（横差保护）、主变纵差保护。
发电机后备和异常运行保护为对称过负荷（反时限）保护、不对称过负荷（反时限）保护、复合电压过流保护、过电压保护、失磁保护、失步保护、100%定子接地保护转子一点和两点接地保护、低频保护。
主变压器后备和异常运行保护为主变阻抗保护，零序电流保护。
（按照规程要求说明主保护、后备保护、异常保护）1.2发电机组安全自动装置的配置（1）备用电源和备用设备自动投入装置。
对于发电厂用电系统，由于其故障所引起的严重后果，必须加强厂用电的供电可靠性。
但对于厂电来讲，采用环网供电，往往是用电系统的运行及其继电保护装置更加复杂化，反而会造成更严重的事故，因而多采用所谓辐射性的供电网络，为了提高其供电可靠性，往往采用备用电源自动投入装置BZT。
发电机准同期并列是发电厂很频繁的日常操作，如果操作错误，导致冲击电流过大，可能使机组的大轴扭曲及引起发电机的绕组线圈变形、撕裂、绝缘损坏，眼中的肺通气并列会造成机组和电网事故，所以电力部门将并网自动化列为电力系统化的一项重要任务。
另外，随着计算机技术的发展和电力系统自动化水平的不断提高，对同期设备的可靠性、可操作性等性能也提出了更高的要求。
(2)PSS-660型数字式自动准同期装置。
PSS-660型数字是自动准同期装置主要实现数目可配置的1~16个对象的线路型同期或机组型自动准同期。
PSS-660型适用于各种场合的发电机组或线路并网。
（选取不同装置介绍）（3）WBKQ-01B微机型设备电源快速切换装置。
《电力系统继电保护及安全自动装置质量监督管理规定》（试行）1.总则1.1 为贯彻《电网调度管理条例》，加强对电力系统继电保护、安全自动装置全过程质量监督管理，保障电网安全、稳定运行，特制定本规定。
1.2 提高电力生产部门设备管理水平，促进科研、设计、制造和运行等部门开发、使用新产品，提高产品性能、质量，改进售后服务工作等是质量监督管理工作的宗旨。
1.3 本规定适用于电力系统6～500kV国产和进口的各类设备的继电保护、电力系统安全自动装置（以下简称保护装置）及其专用仪器、仪表。
1.4 各网、省局及所属发、供电（含农电）单位，从事电力系统科研、设计、施工、制造和质检等单位，接入电网的其他电厂（不论管理形式和产权归属）、小电网等，均应遵守本规定。
1.5 各网、省局在执行本规定时，可结合具体情况，根据本规定制定实施办法，并报部核备。
1.6 本规定由国家电力调度通信中心会同安全监察与生产协调司（以下简称国调中心、安生司）负责解释和修订。
1.7 本规定自发布之日起执行。
2.管理职责2.1 全国继电保护运行管理工作由国调中心归口；保护装置质量监督工作在部质量主管部门统一归口下由国调中心具体负责。
2.2 各电网保护装置质量监督与运行管理按调度管辖范围分别由网、省局继电保护主管部门组织实施，并定期向国调中心报告各类保护装置质量状况、存在问题及改进建议，重大问题报部并抄设计归口部门。
2.3 继电保护质检中心接受部下达的质检抽查和定期检查任务，也可承接各网、省局等单位委托，对有争议产品的性能、质量进行检验，并将结果报部。
2.4 部可聘请具备专业知识、实践经验丰富、办事公正的专家任部级质量监督工程师或质量监督顾问。
2.5 各级质量监督运行管理主管部门（或质监工程师、顾问）主要职责是：反映各类产品质量、运行及管理状况，对新产品进行评价，对运行设备存在的缺陷提出处理意见，参加有关设计选型论证、鉴定、工程质量审查评估等质量监督工作。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电网继电保护及安全自动装置的配置选型原则(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process电网继电保护及安全自动装置的配置选型原则(标准版)第一章总则第一条《天津电网继电保护及安全自动装置的配置选型原则》（以下简称《配置选型原则》）依据了《继电保护和安全自动装置技术规程》、《防止电力生产重大事故的二十五项重点要求》、《继电保护和安全自动装置反事故措施要点》及华北网局颁发的有关规程、规定和技术标准，结合天津电网运行的特点制定的。
第二条天津电网内的新建、扩建、和技改等工程均应执行本《配置选型原则》，对现有变电站、发电厂已投入的继电保护和安全自动装置不满足本《配置选型原则》的，可分轻重缓急有计划地予以更新改造，已严重威胁安全运行的必须立即改进。
第三条接入电网的发电厂和用户的继电保护的配置要遵守本《配置选型原则》，并接受调度部门的技术监督和专业管理。
第四条继电保护装置应选用通过行业鉴定，经过国家级质检中心检验、符合有关反措要求，产品质量过硬，有成功运行经验，性能价格比高，售后服务好，满足电网运行要求，运行维护方便的产品。
第五条第一次进入天津电网的继电保护装置，应通过华北网局及市电力公司继电保护部门组织的检测，并经市电力公司继电保护归口管理部门批准后方可采用。
第六条所有入网运行继电保护装置的选型和配置，从初步设计至投产运行各阶段都必须经过相应各级调度部门的审核。
第七条继电保护装置新产品进入电网试运行，应经所在单位有关领导同意后，报市电力公司继电保护部门同意、安监部门备案，报公司主管领导批准。
电网继电保护及安全自动装置的配置选型
原则
电网继电保护及安全自动装置是现代电网运行的紧要保障。
在电力系统运行中，继电保护和安全自动装置可以适时监测线路、变压器和其他设备的异常情况，并快速切除故障电源，保障电力系统的稳定运行。
本文将探讨电网继电保护及安全自动装置的配置选型原则。
1. 继电保护及安全自动装置的目的
继电保护及安全自动装置是为了保证电力系统的牢靠性，防止涟漪效应和互感耦合效应的影响，确保设备的安全性，保障电力系统在突发情况下的安全运行。
在配置选型时，继电保护及安全自动装置的目的是必需明确的，这也是最基本的考虑因素之一、
2. 电力系统的运行特点
电力系统的运行特点是我们在配置继电保护及安全自动装置时必需了解的另一个关键因素。
电力系统的运行特点与其结构紧密相关，重要包括电压级别、电流、频率、断路容量、接地方式以及各种设备的型号、容量等方面。
只有充分了解这些运行特点，才能对继电保护及安全自动装置进行精准配置。
3. 继电保护及安全自动装置的选型
在进行继电保护及安全自动装置的选型时，需要考虑以下几个方面：
3.1 设备类型和数量
电力系统中设备的类型和数量直接决议了所需的继电保护及安
全自动装置的种类和数量。
一般情况下，继电保护和安全自动装置
的种类和数量不仅要充足电力系统运行的需要，还要考虑故障判定
精准度、响应速度、牢靠稳定等方面。
3.2 故障类型和位置
电力系统中常见的故障类型包括过电压、欠电压、短路、接地
故障等，而故障位置则是指故障发生在电力系统中哪个位置。
针对
不同类型的故障和不同位置的故障，需要选用不同的继电保护及安
全自动装置。
3.3 牢靠性和安全性
在继电保护及安全自动装置的选型过程中，必需考虑其牢靠性
和安全性。
这是特别紧要的，由于一旦显现故障，必需保证继电保
护及安全自动装置能够正常运行，并且其配置方案不能提高电力系
统的故障率。
3.4 经济性和可操作性
在选用继电保护及安全自动装置时，需要考虑它的经济性和可
操作性。
经济性重要体现在购置成本、使用成本和维护成本等方面，而可操作性则重要考虑产品的易用性、可维护性等特点。
4. 继电保护及安全自动装置的配置方案
在考虑各种因素后，需要依据实际情况订立继电保护及安全自
动装置的配置方案，以确保其正常运行。
通常情况下应严格依照各
项要求进行配置，并进行必要的仿真测试，以避开显现不必要的故障。
5. 结论
继电保护及安全自动装置的配置选型是电力系统运行的紧要环节。
在配置选型时，需要考虑电力系统的运行特点、设备类型和数量、故障类型和位置、牢靠性和安全性、经济性、可操作性等因素。
只有认真分析各种因素后，切实订立合理的继电保护及安全自动装
置的配置方案，才能保障电力系统的正常运行。
