２３６控制主机安装手册0-051-191-10 Rev A2２３６控制主机安装手册内容 页码２３６接线图 封面推荐设置 ２安装 ２ － ３主机接线 ３ － ４开启主机 ４键盘设置 ４ － ５键盘编址 ５出厂设置 ５编程（液晶键盘） ５ － ６主机编程 ６ － ７使用ＬＥＤ键盘编程 ６使用液晶键盘编程 ６１６进制对照表 ７编程液晶键盘 ７ － ８编程字母和数字 ７特殊功能键 ８编程项（按数字顺序）９ － ２３键盘标签 ２４电话线路问题２４看门狗指示灯２５键盘操作命令总结２５常见问题解决 ２６－ ２７减少误报２８声明２８编程表 ２９ － ３２手册使用说明范围本手册介绍了２３６控制／通讯主机的基本安装和编程方法，有关遥控编程的细节，请参考ＣｏｍｍａｎｄｅｒＩＩ／Ｍｏｎｉｔｏｒ操作手册（Ｐ／Ｎ ５－０５１－２２１－００）．准确性本手册已经过校对并保证其准确性。
然而，对于用户在使用过程中由于对手册内容的误解、误操作而导致的任何后果，本公司恕不承当任何责任。
另外，本公司有权对２３６的硬件、软件和手册作进一步修改而不另行通知。
推荐设置以下的建议适用于安装在居家环境的２３６主机。
推荐设置（续）１．警号的持续时间不少于４分钟。
２．不要将防区编为无声防区。
３．火警防区应该编为脉冲警声。
４．盗警防区应该编为稳定警声。
５．盗警防区电路形式应该编为ＥＯＬ。
６．进入延时时间不得大于４５秒。
７．退出延时时间不得大于６０秒。
８．应该开启动态电池测试功能。
９．应该开启主机状态报告。
１０．主机应该每隔２４小时发送一次自检报告。
１１．不应该开启报警后的拨号延时。
１２．主机不可编程为直拨警察局。
１３．使用随机提供的螺丝或锁固定外壳。
１４．回路反应时间编为５００ｍｓ。
固定机箱２３６主机应该安装在便于接入交流电源、电话线和地线的位置上。
为避免在机箱上开启予留孔时损坏电路板，必须先从主机箱中取出电路板。
根据需要在主机箱上开启予留孔。
在墙上标志螺丝孔的位置。
网络报警模块CK102使用说明书2007年9月目录目录..............................................................................................................................................２简介................................................................................................................................................３安装使用.........................................................................................................................................４外型尺寸.................................................................................................................................４电气接线.................................................................................................................................５LED灯指示............................................................................................................................６网络参数设置.........................................................................................................................６通讯线缆.................................................................................................................................６出厂默认及系统使用注意事项.............................................................................................７保养、维护.............................................................................................................................７附录：典型应用系统示意图.........................................................................................................８研发定制说明.................................................................................................................................９简介EMB CK102是配合Honeywell CK236/8/16报警主机使用的报警模块适配器，该模块可通过TCP/IP协议或RS232串口将报警主机的键盘状态信息上传给接警中心，并且可以在接警中心模拟键盘发送键盘命令，实现对Honeywell 236/8/16报警主机进行撤布防、防区旁路、防区旁路恢复等主机命令操作。
银行报警系统方案一、防盗安全需求分析入侵级报警系统设计主要是针对夜间非法入侵的行为及营业时间抢劫行为及时报警制止,建立有效安防整体体系,系统采用可靠性高透明度强的知名品牌;具有破坏的功能,断路、拆装均可报警;保持完好的一致性品牌也可兼容其它可选设备,具有先进性同时有较高的性价比;系统由一套报警主机组成;该报警主机通过电话线与XX X110报警中心联网,在一楼营业厅、营业内厅、ATM室、机房安装防盗探测器,ATM柜员机安装震动探测器,现金柜台及非现金柜台安装紧急按钮等;二、现场勘察该银行办公场所为地上一层,建筑面积㎡,属钢筋砼框架结构;一楼内设10现金柜台,8只非现金柜台;根据以上功能要求分为现金柜台交易区,大厅服务区,具体详见平面布局图;根据银行营业场所风险等级和防护级别的规定公安GA38—2004标准要求,该支行按二级风险防护工程进行设计、施工,提出防护需求;三、设计依据公安部GAB/CT 75-94 安全防范工程程序与要求公安部GABC/T 74-2100 安全防范系统通用图形符号公安部GA138-2004银行营业场所风险等级和防护级别的规定中华人民共和国公安部令第86号金融机构营业场所和金库安全防范设施建设许可实施办法公安部GA745-208银行自助设备、自助银行安全防范的规定浙江省金融单位“24小时自助服务”场所安全管理暂行规定国家标准GB126C63-2001防盗报警控制器通用技术条件国家标准GB503C48-2004安全防范工程技术规范国家标准GB/T 1C6676-96银行营业场所安全防范工程设计规范国家标准GAC308－2001 安全防范系统验收规则人民银行、公安部银发1998C588号金融机构营业场所、金库安全防护暂行规定DB33/T367—2001安全防范系统浙江省地方标准杭州市金融机构治安防范设施/系统技术要求浙江省银行业金融机构安全防范暂行规定浙公通字〔2008〕146号该银行装修平面图四、入侵报警系统总体方案根据该银行的实际情况：紧急按钮安装区域：现金区营业柜口、非现金区营业柜口、ATM室、机房;防盗探测器安装区域：ATM室、营业大厅、营业内厅、机房;振动探测器安装区域：ATM柜员机;报警控制键盘位于大门左侧,报警主机位于机房;所有的探测器都具有防拆功能：机房安装10只紧急按钮,设置为防区1;现金区营业柜口安装5只紧急按钮,设置为防区2、防区3;非现金区营业柜口安装4只紧急按钮,设置为防区4;ATM室安装10只紧急按钮,设置为防区5;ATM机安装10只振动探测器,设置2个防区,为防区6、防区7;ATM室安装10只双鉴防盗探测器,设置2个防区,为防区8、防区9;营业大厅安装20只吸顶防盗探测器,共用10个防拆防区12,为防区10～防区12;营业内厅安装1只双鉴防盗探测器,设置2个防区,为防区13、防区14;机房安装10只双鉴防盗探测器,设置2个防区,为防区15、防区16;共计5只防盗探测器、1只振动探测器、12只紧急按钮;五、设备布置图、防区划分示意图八、设备选型探测器选用日本Pulnix 公司的防盗探测器PA6810、美国HONEYWELL公司生产的双鉴防盗探测器DT-7435T;产品美观,性能稳定;报警控制主机为现场探测器供电,接收现场的报警信号,是报警系统的控制中枢;考虑到设备的稳定性,选用美国HONEYWELL公司的CK-2316报警主机,抗干扰力强,性能稳定;九、设备清单十、方案说明在现金区营业柜口、非现金区营业柜口、ATM室、机房设有紧急按钮,遇到紧急情况时可按下按钮,现场声光报警;紧急按钮设置为全天24小时工作,其它探测器根据情况设定为延时、瞬时等;报警器系统开机后,一旦有人闯入探测区域或敲打ATM机,就会触发报警,立刻发出声光报警声,值班室在收到报警信号后,控制键盘马上显示出报警的具体位置;系统与区110报警中心联网,报警信号将同步传送到区110报警中心联网;报警中心收到报警信号后迅速派工作人员前往处警;区110报警中心将每天监测报警器的工作状态、供电及故障情况,记录报警系统的开/关机、故障及报警信息,确保报警系统的正常工作;报警系统带后备电池,保证系统在交流电停电后12小时仍能正常工作;系统防断电、防剪线,抗破坏能力强;联网方式：所有紧急报警系统均一级报警模式,设置成24小时不可撤防状态,并不作延时;紧急报警和防盗报警、振动报警信号除了现场报警外,还通过电话线同步传送到市公安局金融服务台和区110报警中心;金融服务台收到报警信号后迅速派区110处警人员前往处警;。
报警主机使用说明书(中文版)注意事项：1.安装场所远离高温的热源和环境，避免阳光直接照射。
为确保本机的正常散热，应避开通风不良的场所。
为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。
小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。
MV2516智能报警主机避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。
（ALARM CONTROLLER）2.避免电击和失火使用说明书切记勿用湿手触摸电源开关和本机。
勿将液体溅落在本机上，以免造成机器内部短路或失火。
（中文版第一版）勿将其它设备直接放置于本机上部。
安装过程中进行接线或改线时，都应将电源断开，预防触电。
重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。
清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。
不得在电源电压过高和过低的场合下使用该本机。
务请通读本使用说明书，以便您掌握如何正确使用本机。
当您读本说明书后，请把它妥善保存好，以备日后参考。
如果需要维修，请在当地与经本公司授权的维修站联系。
环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。
申明：产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译深圳市智敏科技有限公司成其它机器可读形式的电子媒介；SHEN ZHEN ZHI MIN TECHNOLOGY CO.,LTD. 本手册若有任何修改恕不另行通知；Copyright 2000-2004. All Rights Reserved.因软件版本升级而造成的与本手册不符，以软件为准。
智能报警主机目 录ALARM CONTROLLER1.设备概述………………………………………………………………3 1.设备概述:2.设备介绍………………………………………………………………3 智能报警主机是采用微处理器控制的报警信息采集和输出设备。

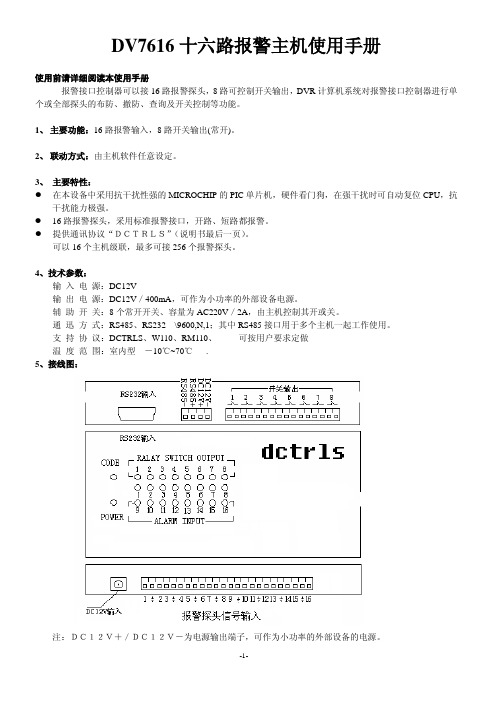

DV7616十六路报警主机使用手册使用前请详细阅读本使用手册报警接口控制器可以接16路报警探头，8路可控制开关输出，DVR计算机系统对报警接口控制器进行单个或全部探头的布防、撤防、查询及开关控制等功能。
1、主要功能：16路报警输入，8路开关输出(常开)。
2、联动方式：由主机软件任意设定。
3、主要特性：●在本设备中采用抗干扰性强的MICROCHIP的PIC单片机，硬件看门狗，在强干扰时可自动复位CPU，抗干扰能力极强。
●16路报警探头，采用标准报警接口，开路、短路都报警。
●提供通讯协议“ＤＣＴＲＬＳ”（说明书最后一页）。
可以16个主机级联，最多可接256个报警探头。
4、技术参数：输入电源：DC12V输出电源：DC12V／400mA，可作为小功率的外部设备电源。
辅助开关：8个常开开关、容量为AC220V／2A，由主机控制其开或关。
通迅方式：RS485、RS232 \9600,N,1；其中RS485接口用于多个主机一起工作使用。
支持协议：DCTRLS、W110、RM110、_____可按用户要求定做温度范围：室内型－10℃~70℃ .5、接线图：注：ＤＣ１２Ｖ＋／ＤＣ１２Ｖ－为电源输出端子，可作为小功率的外部设备的电源。
6、面板指示说明：●ralay switch output继电器开关输出指示灯：亮－—表示继电器闭合；灭－—表示继电器断开。
●Alarm in 报警信号输入指示灯：长亮－—表示报警设防；闪烁－—表示报警（有的主机有设防功能，有的没有，但不影响报警）。
●通讯指示灯：当与主机设置协议与地址码一致时，主机正常工作时，指示灯闪烁。
7、报警探头的接线方法：在报警探头的常闭触点串联一个2K的电阻，接线如下图，S为信号、╧为地线。
8、RM110协议要设防后方可进入正常状态,没有设防之前不接收报警,输入指示灯不闪9、地址码设置：请根据主机协议要求选择地址设定(6位拨码开关的1-4位)DCTRLS报警主机协议注：1、开机在报警检测状态。
C&K报警主机基本概念及接线一、密码1、安装员码：最高级密码，具有如下特点（1）对报警主机的所有指令（密码、通讯、防区）进行修改。
（2）接警中心对报警主机进行遥控时，必须知道安装员码，否则报警主机拒绝接受。
（3）如果设定断电后安装员码不恢复出厂值，此时又发生安装员码遗忘，则无法再对报警主机编程（但不影响其正常使用，如布撤防、旁路等），该主机必须送修。
（4）安装员码无权对报警主机布防、撤防。
在布防状态下无法对报警主机编程。
2、主码（1）可对报警主机布防、撤防、旁路、复位、启动遥控编程等。
（2）使用主码就可自行更改主码。
（更改方法见“CK报警主机使用方法”）（3）无须知道安装员码，使用主码就可自行更改、注销、添加用户码。
3、用户码（1）可对报警主机进行布防、撤防、旁路、启动遥控编程（权限由安装员码设定）。
（2）无权对报警主机进行复位。
对不同类型的密码进行权限分配、限制，是为了确保报警系统的安全运行。
这些权限经实际检验，是非常成功的。
二、基本操作1、布防：开启报警主机，使报警主机处于警戒状态。
操作方法：密码#。
2、撤防：关闭报警主机，使报警主机解除警戒。
撤防并非传统意义上的断电关机。
操作方法：密码#3、旁路：不对某防区进行戒备。
如该防区一直被触发（如探头监视区内有人活动）或防区出现故障，可在布防之前将该防区旁路。
被旁路的防区不受保护。
操作方法：密码BYPASS防区号#（BYPASS为键盘上最右下角的按键）。
4、复位：相当于对报警主机断电后重上电。
复位并不影响已有的编程。
操作方法：主码*68#（早期的报警主机为：安装员码*68#）。
5、遥控编程：接警中心对报警主机进行遥控编程、维护、控制。
遥控编程必须知道安装员码，否则报警主机不予接受。
CK报警主机的出厂主码：1234。
安装员码：012345三、 防区基本概念1、延时防区：在布防状态下，触发该防区不会马上报警，用户必须在特定的时间内（进入延时时间）输入密码，对报警主机进行撤防。
智慧园区报警子系统设计方案1通用报警系统1.1系统概述报警系统用于防护区域警情的检测与防范，视频监控系统实时监视整个企业生产园区安全环境防范，门禁系统控制办公楼、宿舍、仓库、公共场馆等各建筑物各出入口，各个系统互相补充，共同形成企业生产园区的安全屏障。
因此，视频监控、门禁、停车场等系统只有与入侵报警系统、消防系统等实现联动，才能使安全防范能力更有效。
报警系统的核心作用是保障安全，在即将发生危险前提前告知，或发生危险后及时处理，将损失降到最低。
使用各种科技手段弥补人类各种行为和感官的极限，在整体的安防体系中起到机器重要的作用。
1.2系统构架1.3系统组成报警系统主要有前端探测器、报警主机、报警管理平台等设备组成。
大华报警主机分为网络报警主机以及视频网络报警主机，由于大华的报警主机都是自带网络模块，与类似霍尼威尔等报警主机需要外接网络模块相比，在报警的传输速度上具备一定的优势，同时在功能上也毫不逊色，具有外出布防，回家撤防，按通道旁路，报警预录等多种特色功能，自带备用电源，防拆报警。
具有多种模式，具有轰鸣声、语音投放等多种报警提示功能，同时带有通讯模块，可以插入手机卡在发生报警时可以自动发短信、打电话等。
1.4系统功能防区管理：对防区进行设置，从空间上区分方位区域，发生报警后可以迅速定位具体的物理位置，快速查看和排查警情。
●防区布防：使防区处于报警防卫状态，有报警信息产生即发生报警，上送平台进行相关处理。
●防区撤防：使防区处于报警撤防状态。
●报警预案维护：发生报警时的报警处理预案，可以用文字描述处理步骤，可以自动联动上墙、联动手机短信、EMAIL等，使得报警的处理及时准确。
●报警信息实时监控，对防区进行视屏监控。
●报警相关视频、录像、图片等信息展示，发生报警后，可以调取报警时的视频录像以及图片，可以预览报警防区的实时视频。
●报警信息查询，对历史报警信息进行相关查询。
●报警相关处理，发生报警后的人工处理动作，系统记录处理方式，处理人，处理时间等等相关信息。
系统238C 安装手册手册使用说明范围本手册主要介绍SYSTEM 238C 安装与编程的基本方法。
若要进一步了解系统的使用及编程，请参阅LED 键盘手册，ALPHA 键盘手册，或者Commander Ⅱ/Monitor Ⅱ操作手册。
准确性本手册已经过审阅以保证其准确性。
然而对于用户在使用过程中由于对手册内容的误解、误操作而导致的任何后果，C&K 公司恕不承担责任。
另外，C&K 有权对238C 的硬件、软件和手册作进一步修改。
安 装固定机箱238C 应该装在便于接入交流电源，电话线和地线的位置上。
从机箱中取出电路板，这样可以避免在机箱上凿开预留孔时损坏电路板。
凿开预留孔：在墙上标志螺丝安装孔；把控制主机安装在需要的高度上，并把电缆穿过预留孔；装回电路板，并固定好，切记在电路板的左下角接上地线焊片。
接地将地线插头插入机箱门下部的合页处，使箱门接地。
为了使防雷击电路正常工作，控制主机必须接地。
理想的情况是，电力线，电话线，安全系统有公共的接地端。
这种地叫“公共地”，其保护性能最佳。
将与主机箱体相连的那根绿色导线连接到接地棒、自来水管或其他接地装置上，即可实现主机箱体接地。
控制主机接线电池238C 使用12V ，6.5安时密封铅酸电池(C&K 型号1265)。
不能使用非充电电池或非密封闭铅酸电池。
建议每隔3到5年更换一次电池。
将红线接头连在电池的正极，黑线接头连到负极。
电池的反极性保护由3安培速熔保险丝（F4）提供。
交流电源为16.5V ,25-40伏安，50或60赫兹变压器。
将变压器的次级连到有AC 的端子上。
为降低电压损耗，至少应使用18A WG （1.02MM ）的导线。
不要把变压器的初级接到受开关控制的电源插座上，也不要将其接到带有短路保护装置（GFI ）的电路中。
交流电断电如果交流电断电超过15分钟，键盘会显示系统故障。
如果已做编程，主机会发送交流电断电报告。
交流电恢复5分钟以后，主机会发送恢复报告。
236报警主机编程简易手册：进入编程012345*0#进入延时60秒；退出30秒1*1322100#1防区控制（营业室外）1*3111220#2防区控制（营业室内、凭证室、机房红外）1*4111220#3防区控制（手报）1*5111420#4防区控制（震动）20111420#5防区控制（玻璃破碎）21111420#6防区控制（烟感）22111420#退出编程* #布防：1234#撤防：1234#成都亚光KZF8C报警主机简易手册：报警控制器安装步骤:一、硬件连接1、把所有电阻按说明书的要求都跨接在各防区上；2、正确接上键盘和电源，通电后键盘指示灯亮绿灯，表示正常。
二、控制器编程1、按160080进入控制器编程状态；2、按*41 004对第1防区编程，防区类型设置为即时内部防区；3、按*42 004对第2防区编程，防区类型设置为即时内部防区；4、按*43 007对第3防区编程，防区类型设置为24小时盗警防区；5、按*44 013对第4防区编程，防区类型设置为24小时盗警防区；6、按*45 013对第5防区编程，防区类型设置为24小时盗警防区；7、按*46 009对第6防区编程，防区类型设置为火警防区；8、按*08 060对进入延时进行设置，延时为60秒；9、按*09 060对外出延时进行设置，延时为60秒；10、按*91 退出编程状态；三、探测器连接1、接上前端的探测器（电阻与探测器串联）；2、不使用的防区端子上必须接2K电阻。
四、其他1、外出布防：12342；2、留守布防：12343；3、撤防：1234；。
CK2316PLUS报警主机技术手册（安装使用2316CPLUS报警主机前，请务必认真阅读本手册和设备随机的《2316CPLUS 安装手册》，如本手册与《2316CPLUS安装手册》有不符的，以《2316CPLUS安装手册》为准。
）1、【基本信息】1.1器材名称：十六防区报警主机器材型号：CK2316PLUS器材种类：安防报警主机类器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能CK2316 Plus是Honeywell推出的一款高性价比中型分线制主机。
支持十六个防区；置电平触发输出，可驱动外部继电器，方便报警联动或其他联动输出；置线检测功能，方便的钥匙开关布撤防。
支持32组用户密码2.2器材应用一般应用于监察围不大、防区总数量不超过16个防区的场所。
具体场所围大小还与使用的电源线、信号线的线径粗细有关。
2.3器材优势此款中型报警主机除了有报警主机应有的基本功能外，最大优势就是有相关的网络模块、无线GPRS模块匹配使用，进行信息的上传，与CK238CPLUS报警主机相似。
2.4器材不足相比BOSCH系列主机，此款主机不能进行分区布控。
3、【参数信息】3.1工作电压：主板16.5V AC供电，后备电池12VDC 7Ah。
3.2功率围：25~50VA3.3环境温度：报警主机周围温度围-25℃~50℃。
3.4工作湿度：相对湿度≦90%。
3.5防水性能：防水性能差，只适合室安装。
4、【使用信息】4.1器材功能检验容4.1.1在正常工作环境下，给主机上电，是否能正常开启。
4.1.2对主机进行复位操作，确定主机是否已经复位。
4.1.3短路所有防区，确定所有防区是否都显示故障。
4.1.4确定口是否能进行拨号。
4.2器材安装条件4.2.1 主材准备报警主机箱（含变压器、220V交流电接线端子及保险丝管）1只2316Plus主板1块防拆开关1只锁（钥匙）1套2.2k欧姆线尾电阻16个12V7AN蓄电池（另配）1块4.2.2 安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3 检测工具电子万用表1台4.2.4 防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5 安装辅料：6分塑料膨胀管4个3cm自攻螺丝4个绝缘胶带若干焊锡丝若干助焊剂若干4.2.6 安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
4.2.7 安装环境：4.2.7.1报警主机必须室安装，一般如办公室，库房等便于日常维护的场所。
4.2.7.2报警主机不宜安装于冷藏仓库、高温锅炉房、潮湿等场所。
4.2.7.3报警主机旁边应该有24小时不切断的交流电源和对外通讯线路。
4.2.7.4报警主机的安装载体必须坚固牢靠，可以承受报警主机重量4.2.7.5安装现场要预留足够空间，方便维修操作。
4.3器材安装步骤4.3.1安装要求：4.3.1.1 报警主机可以垂直或水平安装，并加以固定，高度适合日常维护操作。
4.3.1.2 报警主机应该有防拆保护或安装在探测器的保护围。
4.3.2安装步骤：4.3.2.1检查现场电源情况，把电源配电箱连接到现场设备电源控制箱，并连接电源拖线盘，调试好电锤，使之处于待使用状态。
4.3.2.2打开主机箱，拆下机箱盖。
清理出主机相关配件，4.3.2.3安装报警主机箱锁具，用锤子和螺丝刀轻轻敲开机箱盖上锁具安装孔上的小铁板，安装随机配置的锁具。
4.3.2.4根据线路进入主机的位置，选择打开主机箱上的进线孔。
同样用锤子和螺丝刀轻轻敲开机箱进线孔上的小铁板。
4.3.2.5安装防拆开关，取出随机配置的防拆开关和固定螺丝，在主机箱上安装防拆开关。
4.3.2.6根据现场情况，确定好安装位置，依照机箱背板上的固定孔用记号笔标示好打孔位置。
4.3.2.7使用电锤在标示的位置打出四个深度为4cm圆洞，用6分塑料膨胀管及十字型木螺丝固定机箱，使机箱紧靠墙面。
4.3.2.8把线路从机箱进线孔引入，并根据线的连接位置截除多余线量，并进行绑扎。
4.3.2.9在电源线、键盘线、警号线、线和防区线的尾线上用剥线钳剥离出0.5cm左右铜丝，把铜丝拧紧后作镀锡处理。
4.3.3.10在每条线做好标签。
（电源线、键盘线、警号线、线和防区线）。
4.3.3.11 根据线上标签，在主板上连接好线路。
4.3.3.12安装蓄电池。
4.3.3.13用防火泥封堵进线孔。
4.3.3.14通电前检查工作。
确保各种线缆连接正确后方可上电。
4.3.3.15报警主机编程，见4.6。
4.3.3.16报警测试，模拟触发防区连接的探测器，主机是否有信息输出。
4.3.3.17与明道保全系统控制中心联网测试。
4.4设备安装标准4.4.1报警主机安装应符合《电气装置工程施工及验收规》的要求。
4.4.2报警主机安装应符合GB50348—2004《安全防工程技术规》的要求。
4.4.3报警主机安装应符合《民用建筑电气设计规》的要求。
4.4.4报警主机安装应符合《入侵报警系统工程设计规》的要求4.4.5报警主机安装在墙上时，其底边距地板面高度不应小于1.5米，正面有足够的活动空间，如靠门安装时，宜安装在门轴的另一侧；如靠近门轴安装时，靠近其门轴的侧面距离不应小于0.5m。
4.4.6报警主机必须安装牢固、端正。
安装在松质墙上时，应采取加固措施。
4.4.7安装部位应便于日常维护、检修。
4.4.8报警主机应在探测器的保护围或做好防拆功能设置。
4.4.9报警主机配线应排列整齐，不准垂直交叉，并应固定牢固，不准导线外露。
4.4.10导线应捆扎成束，导线引入线管时，在进线管处应封堵。
4.4.11所有和报警主机连接的线路，必须连接牢固。
4.4.12引线端部均应编号，防区、键盘、警号、电源及线等线缆要有标识。
4.4.13电缆芯和导线留有不小于20cm的余量。
4.4.14报警主机的220V电源必须采用固定连接，严禁采用插头形式，并需保证连续供电。
在电源引入处应标注“报警系统专供电源，不得随意断开”等字样。
4.4.15报警主机的通信线路应该保证专用，特殊情况下，通信线路应该是报警主机优先使用。
4.4.16每个防区的信号线必须独立使用线缆中的二芯线，严禁借线。
4.4.17 报警主机的防拆开关应接到24小时防区上。
4.4.18报警控制器应牢固接地，接地电阻应小于4欧姆（采用联合接地装置时，接地电阻应小于1欧姆），接地应有明显标志。
4.5施工验收标准4.5.1报警主机安装位置应符合设计和报警主机对安装环境日要求。
4.5.2主机箱应安装应平稳，便于操作。
才目测和手感的方法验收。
4.5.3报警主机应置于探测器的保护围或设置防拆功能；以现场模拟测试的方法验收。
4.5.4报警主机的220V电源应是固定连接，严禁采用插头形式，并有相应标识；以目测方法验收。
4.5.5线必须先接于电信的进户端，不允许接在电信分离器后端，也不允许并联，特殊情况可以接线；以目测和模拟测试的方法验收。
4.5.6主机接线不允许导线外露，每个防区有明显的标识，以目测方法验收。
4.5.7报警主机的启动功能应该能正常使用，采用功能测试方法验收。
4.6器材简易编程说明4.6.1开始编程前建议先把主机恢复初始值，短接主板上J2的1、2管脚后，系统上电恢复初始值。
4.6.2进入编程: 012345*0#4.6.3用户#1 ：01 *21234*4#4.6.4布防/密码选项：0900010#4.6.5通讯格式: 0*0 6868#（CID）0*06767#（4+2）/编CID格式4.6.6通讯控制: 0*1 010005#4.6.7用户编号: 0*2 00xxxx# /输入四位入网编号4.6.8（地区）接收器: 0*3 658339#0*4 52*4000#（地区）接收器: 0*3 852189#0*4 08*4000#4.6.9事件报告：2*0 1191*31#4.6.10测试报告：2*1 9915# /每隔24小时发送一次测试报告4.6.11布防和撤防报告码：2*2 *21*11#4.6.12延时时间: 2*3 01112# /进入或退出延时为10秒，警号5分钟4.6.13布防后警号测试：2*4 11000# /布防后警号响2秒，把第四数据位改为14.6.14系统控制:2*5 01000#4.6.15测试报告计时器：*00 0# /15分钟后发送第一次测试报告4.6.16防区编程:1防区: 1*5101223# 2防区: 20101223#3防区: 21101223# 4防区: 22101223#5防区: 23101223# 6防区: 24101223#7防区: 25101223# 8防区: 26101223#9防区: 49101223# 10防区: 4*0101223#11防区: 4*1101223# 12防区: 4*2101223#13防区: 4*3101223# 14防区: 4*4101223#15防区: 4*5101223# 16防区: 50101223#注：以上为瞬时防区，如改为延时防区则把数据位(#号前)的倒数第三项改为3，24防区则改为9。
)以上防区如果要设置警号无声输出则把数据位（#号前）的倒数第一项数据该为4。
4.6.17防区报告码编程:1防区: 17 X1*4161# 2防区: 18 X2*4262#3防区: 19 X3*4363# 4防区: 1*0 X4*4464#5防区: 1*1 X5*4565# 6防区: 1*2 X6*4666#7防区: 1*3 X7*4767# 8防区: 1*4 X8*4868#9防区: 40 X9*4969# 10防区: 41 X*0*4*06*0#11防区: 42 X*1*4*16*1# 12防区: 43 X*2*4*26*2#13防区: 44 X*3*4*36*3# 14防区: 45 X*4*4*46*4#15防区: 46 X*5*4*56*5# 16防区: 47 X0*4060#X=1 为火警 3 窃盗 4 紧急 5 劫盗4.6.18退出编程:* #4.6.19如果需要线遥控编程，还需要编程如下：通讯控制: 0*1 011105#RPS（1 – 6位）：14 658387#RPS（7 –12位）：15 89*4000#此项线遥控编程一般情况下不使用，不需要编程。
地区暂时肯定不用。
4.6.20在不联网的情况下，以上4至11、14、15、17、19各项均不需要编程。
