ck报警主机接线

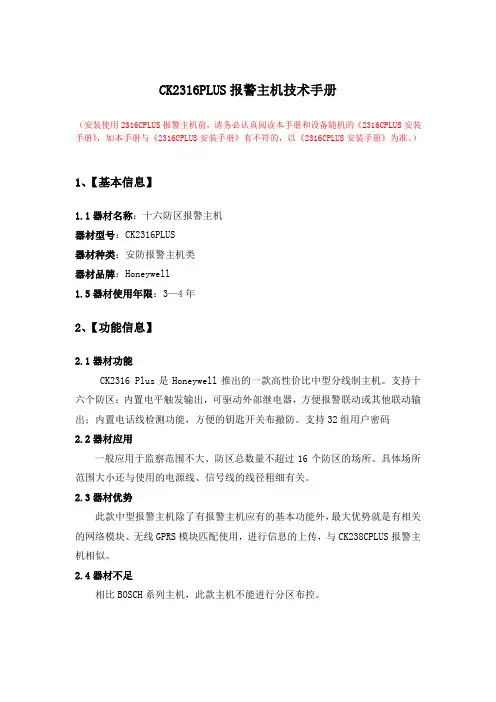

CK2316PLUS报警主机技术手册（安装使用2316CPLUS报警主机前，请务必认真阅读本手册和设备随机的《2316CPLUS安装手册》，如本手册与《2316CPLUS安装手册》有不符的，以《2316CPLUS安装手册》为准。

）1、【基本信息】1.1器材名称：十六防区报警主机器材型号：CK2316PLUS器材种类：安防报警主机类器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能CK2316 Plus是Honeywell推出的一款高性价比中型分线制主机。

支持十六个防区；内置电平触发输出，可驱动外部继电器，方便报警联动或其他联动输出；内置电话线检测功能，方便的钥匙开关布撤防。

支持32组用户密码2.2器材应用一般应用于监察范围不大、防区总数量不超过16个防区的场所。

具体场所范围大小还与使用的电源线、信号线的线径粗细有关。

2.3器材优势此款中型报警主机除了有报警主机应有的基本功能外，最大优势就是有相关的网络模块、无线GPRS模块匹配使用，进行信息的上传，与CK238CPLUS报警主机相似。

2.4器材不足相比BOSCH系列主机，此款主机不能进行分区布控。

3、【参数信息】3.1工作电压：主板16.5V AC供电，后备电池12VDC 7Ah。

3.2功率范围：25~50VA3.3环境温度：报警主机周围温度范围-25℃~50℃。

3.4工作湿度：相对湿度≦90%。

3.5防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3短路所有防区，确定所有防区是否都显示故障。

4.1.4确定电话口是否能进行拨号。

4.2器材安装条件4.2.1 主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 2316Plus主板 1块防拆开关 1只锁（钥匙） 1套 2.2k欧姆线尾电阻 16个12V7AN蓄电池（另配） 1块4.2.2 安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3 检测工具电子万用表1台4.2.4 防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5 安装辅料：6分塑料膨胀管4个3cm自攻螺丝4个绝缘胶带若干焊锡丝若干助焊剂若干4.2.6 安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

主机CK-238的编程AC 电源线接口（不分正负极）BELL/GND（+、-）接警号、警铃GND 公共负极线AUX 接所有探测器的正极键盘连接GND 接键盘负极KEY+ 接键盘正极DA TA 接键盘数据信号线CLK 接键盘时钟信号线（电阻串联）主机编程：进入编程0 1 2 3 4 5 * 0 #编程1 1*5 121 923# 1*5 121 223#2 20 121 923# 20 121 223#3 21 121 923# 21 121 223#4 22 121 923# 22 121 223#5 23 121 923# 22 121 223#6 24 121 923# 24 121 223#7 25 121 923# 25 121 223#8 26 121 923# 26 121 223#9 49 121 923# 49 121 223#10 4*0 121 923# 4*0 121 223#11 4*1 121 923# 4*1 121 223#12 4*2 121 923# 4*2 121 223#13 4*3 121 923# 4*3 121 223#14 4*4 121 923# 4*4 121 223#15 4*5 121 923# 4*5 121 223#16 50 121 923# 50 121 223#（延时编程）（即时编程）退出编程 * #进行旁路 1 2 3 4 小房子 1#1 2 3 4 小房子 2#1 2 3 4 小房子 3#1 2 3 4 小房子 4#1 2 3 4 小房子 5#1 2 3 4 小房子 6#1 2 3 4 小房子 7#1 2 3 4 小房子 8#消除旁路记忆，请重复以上操作。

（注：需要用到旁路时才编程。

小房子为键盘上的此图案键）布防 1 2 3 4 #撤防 1 2 3 4 #注：消除报警 1 2 3 4 #消除报警记忆 * 1 #主机复位 1 2 3 4 * 6 8 # （关电源前请先对主机复位）布防时间设置进入延时外出延时警号持续时间2*3 0 1 1 1 1(2分钟\2(5分钟)#、布防（即开启报警主机）键入密码#1 确保绿色指示灯READY亮。

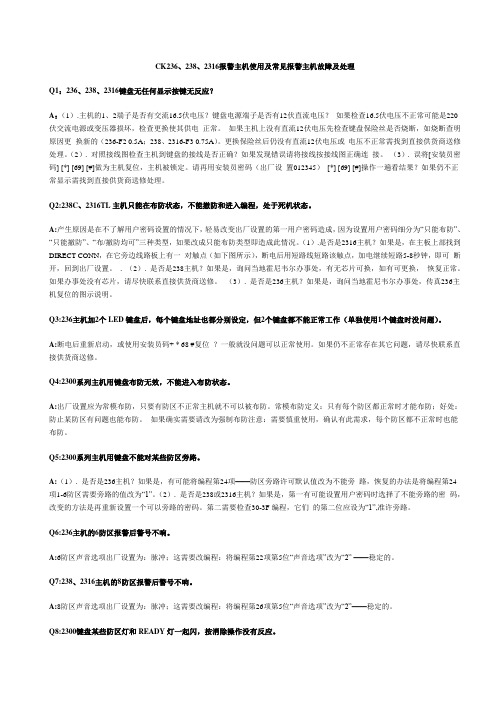

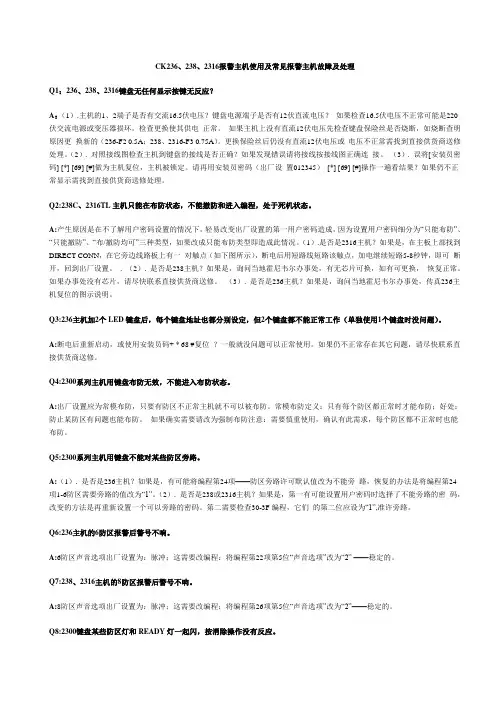

CK236、238、2316报警主机使用及常见报警主机故障及处理Q1：236、238、2316键盘无任何显示按键无反应？A：（1）.主机的1、2端子是否有交流16.5伏电压？键盘电源端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。

如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。

更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。

（2）. 对照接线图检查主机到键盘的接线是否正确？如果发现错误请将接线按接线图正确连接。

（3）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。

请再用安装员密码（出厂设置012345）[*] [69] [#]操作一遍看结果？如果仍不正常显示需找到直接供货商送修处理。

Q2:238C、2316TL主机只能在布防状态，不能撤防和进入编程，处于死机状态。

A:产生原因是在不了解用户密码设置的情况下，轻易改变出厂设置的第一用户密码造成，因为设置用户密码细分为“只能布防”、“只能撤防”、“布/撤防均可”三种类型，如果改成只能布防类型即造成此情况。

（1）.是否是2316主机？如果是，在主板上部找到DIRECT CONN，在它旁边线路板上有一对触点（如下图所示），断电后用短路线短路该触点，加电继续短路5-8秒钟，即可断开，回到出厂设置。

. （2）. 是否是238主机？如果是，询问当地霍尼韦尔办事处，有无芯片可换，如有可更换，恢复正常。

如果办事处没有芯片，请尽快联系直接供货商送修。

（3）. 是否是236主机？如果是，询问当地霍尼韦尔办事处，传真236主机复位的图示说明。

Q3:236主机加2个LED键盘后，每个键盘地址也都分别设定，但2个键盘都不能正常工作（单独使用1个键盘时没问题）。

A:断电后重新启动，或使用安装员码+ * 68 #复位？一般就没问题可以正常使用。

CK2300系列报警主机安装及编程详解C&K2300系列报警主机安装及编程详解该说明书只是一个简单的操作使用指南，与随机的说明书配套使用，用户请务必详阅说明书，由于编译水平有限，冲突的地方以说明书为准一、名词解释电子防盗报警系统是通过电子探测技术判断非法入侵行为，然后自动将警情传送到报警中心或通过某些设备告知人们的电子设备系统。

探测器是该系统的输入部分，报警系统是根据探测器的动作来工作的。

各种不同类型的探测器用不同手段探测各种入侵行为，如：人体移动，玻璃破碎，门窗开关等等，系统将获得的信号进行逻辑判断，发出警报。

报警主机就象人的大脑一样，是系统的处理部分。

主机将探测器发出的信号按防区类型与主机的工作状态（布防/撤防）作出逻辑分析进而发出警报。

1、各种探测器工作原理简介如下：双鉴探测器：红外+微波被动红外探测器的原理是人体表面温度与周围环境温度存在差别，人体在移动时，这种差别产生的变化通过红外敏感元件检测，从而触发报警。

为了防止误报，被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区，当温度变化在两个区之间产生时，探测器电路就触发一个信号脉冲，探测器根据信号脉冲触发报警输出。

因此为了防止空气流动或小老鼠等引起的误报，可以设置“脉冲计数”方式：即只有当探测到连续的两个或以上的脉冲才触发报警。

利用微波的多谱勒效应，探测器主动发射微波，在物体上反射回来，若物体是静止的则反射频率不变；若物体是移动的则反射频率变化；探测器电路作出判断而后报警。

双鉴是只有当红外与微波都产生信号才触发一次报警。

门磁开关的主要原理是磁簧开关在磁场范围内保持吸合，离开则触发报警。

玻璃破碎探测器的原理：分析玻璃破碎产生的高频声波及低频振动信号，与内存信号进行比较，从而作出判断。

2、布/撤防：布防---让系统进入警戒状态，正式布防后，任何破坏或室内的异动将触发探测器的动作而发出报警；撤防---系统退出警戒和报警状态。

CK报警主机操作说明一、CK报警主机的功能1.布防功能：用户可以通过操作面板或远程操作软件对CK报警主机进行布防操作。

布防后，设备将开始实时监控安全区域，一旦检测到异常情况，将触发报警。

2.撤防功能：用户可以通过操作面板或远程操作软件对CK报警主机进行撤防操作。

撤防后，设备将停止监控安全区域，不会触发报警。

3.报警处理功能：当CK报警主机接收到报警信号时，会自动启动报警处理程序，并通过声音、灯光等方式进行警示。

用户可以在报警处理程序中查看报警信息、确定报警位置并采取相应措施。

4.通信管理功能：CK报警主机支持多种通信方式，如网络通信、无线通信等。

用户可以通过配置相关参数，实现与报警设备之间的通信与交互。

5.系统配置功能：用户可以通过操作面板或远程操作软件对CK报警主机进行各种系统配置，如时间设置、报警区域设置、报警参数设置等。

通过合理配置，可以满足不同场景下的安全需求。

二、CK报警主机的操作方法下面将介绍CK报警主机的操作方法，包括物理操作和远程操作两部分。

1.物理操作：(1)布防操作：进入操作面板，输入正确的用户代码，按下布防按钮，设备将进入布防状态。

(2)撤防操作：进入操作面板，输入正确的用户代码，按下撤防按钮，设备将进入撤防状态。

(3)报警复位：当设备触发报警后，进入操作面板，输入正确的用户代码，按下报警复位按钮，设备将停止报警。

2.远程操作：(1)连接设备：打开远程操作软件，输入设备的IP地址和端口号，点击连接按钮，与CK报警主机建立通信连接。

(2)布防操作：在远程操作软件中，找到布防选项，点击进行布防操作。

根据需要，可以选择布防所有区域或指定区域。

(3)撤防操作：在远程操作软件中，找到撤防选项，点击进行撤防操作。

根据需要，可以选择撤防所有区域或指定区域。

(4)报警处理：在远程操作软件中，找到报警处理选项，点击查看报警信息。

根据需要，可以确定报警位置，并进行相应的处理措施。

(5)系统配置：在远程操作软件中，找到系统配置选项，点击进行相关配置，如时间设置、报警区域设置等。

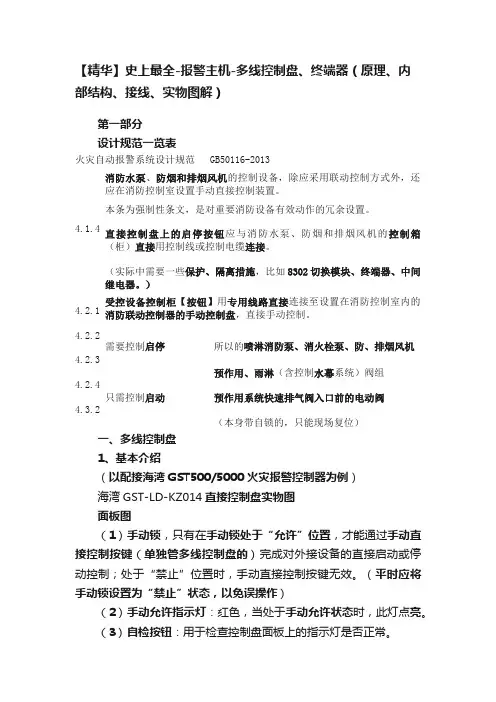

【精华】史上最全-报警主机-多线控制盘、终端器（原理、内部结构、接线、实物图解）第一部分设计规范一览表火灾自动报警系统设计规范GB50116-20134.1.4 消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

本条为强制性条文，是对重要消防设备有效动作的冗余设置。

直接控制盘上的启停按钮应与消防水泵、防烟和排烟风机的控制箱（柜）直接用控制线或控制电缆连接。

（实际中需要一些保护、隔离措施，比如8302切换模块、终端器、中间继电器。

）4.2.1 4.2.2 4.2.3 4.2.4 4.3.2 受控设备控制柜【按钮】用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制。

需要控制启停所以的喷淋消防泵、消火栓泵、防、排烟风机只需控制启动预作用、雨淋（含控制水幕系统）阀组预作用系统快速排气阀入口前的电动阀（本身带自锁的，只能现场复位）一、多线控制盘1、基本介绍（以配接海湾GST500/5000火灾报警控制器为例）海湾GST-LD-KZ014直接控制盘实物图面板图（1）手动锁，只有在手动锁处于“允许”位置，才能通过手动直接控制按键（单独管多线控制盘的）完成对外接设备的直接启动或停动控制；处于“禁止”位置时，手动直接控制按键无效。

（平时应将手动锁设置为“禁止”状态，以免误操作）（2）手动允许指示灯：红色，当处于手动允许状态时，此灯点亮。

（3）自检按钮：用于检查控制盘面板上的指示灯是否正常。

按下后（松开后复位），控制盘点亮所有指示灯，约3秒后自动进入工作状态，应定期进行检查。

（4）操作按钮：按下向被控设备发送命令。

注意：一次按键操作后，需等2秒钟后才能再操作该按键，否则可能操作无效。

（5）状态指示灯：启动：红色，控制命令发出后点亮。

如果10秒内未收到反馈信号，该灯闪烁。

反馈：红色，接收到反馈信号时，该灯点亮。

故障：黄色，该路外控线路发生短路和断路时，该灯亮。

CK2300主机简要操作使用说明该说明书只是一个简单的操作使用指南，与随机的说明书配套使用，用户请务必详阅说明书，由于编译水平有限，冲突的地方以说明书为准！！！一、名词解释电子防盗报警系统是通过电子探测技术判断非法入侵行为，然后自动将警情传送到报警中心或通过某些设备告知人们的电子设备系统。

探测器是该系统的输入部分，报警系统是根据探测器的动作来工作的。

各种不同类型的探测器用不同手段探测各种入侵行为，如：人体移动，玻璃破碎，门窗开关等等，系统将获得的信号进行逻辑判断，发出警报。

报警主机就象人的大脑一样，是系统的处理部分。

主机将探测器发出的信号按防区类型与主机的工作状态（布防/撤防）作出逻辑分析进而发出警报。

1、各种探测器工作原理简介如下：双鉴探测器：红外+微波被动红外探测器的原理是人体表面温度与周围环境温度存在差别，人体在移动时，这种差别产生的变化通过红外敏感元件检测，从而触发报警。

为了防止误报，被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区，当温度变化在两个区之间产生时，探测器电路就触发一个信号脉冲，探测器根据信号脉冲触发报警输出。

因此为了防止空气流动或小老鼠等引起的误报，可以设置“脉冲计数”方式：即只有当探测到连续的两个或以上的脉冲才触发报警。

利用微波的多谱勒效应，探测器主动发射微波，在物体上反射回来，若物体是静止的则反射频率不变；若物体是移动的则反射频率变化；探测器电路作出判断而后报警。

双鉴是只有当红外与微波都产生信号才触发一次报警。

门磁开关的主要原理是磁簧开关在磁场范围内保持吸合，离开则触发报警。

玻璃破碎探测器的原理：分析玻璃破碎产生的高频声波及低频振动信号，与内存信号进行比较，从而作出判断。

2、布/撤防：布防---让系统进入警戒状态，正式布防后，任何破坏或室内的异动将触发探测器的动作而发出报警；撤防---系统退出警戒和报警状态。

3、延时防区：报警系统提供“进入延时”或“退出延时”功能，使您在触发该防区的探测器后可以在规定的时间内从容撤防或在布防后从容离开而不会触发引起主机报警。

报警主机接线图说明
很多安防报警设备其实是没有声光报警器的，发生警情时只能将信息传递给报警主机，如果不能时刻盯着报警主机很容易会疏漏警情酿成大祸，很多人就想，如果能有声光报警器就好了。

其实这个想法时可行的哦，报警主机是可以接入声光报警器的，操作也不复杂，跟我一起来学学报警主机接线操作吧。

报警主机怎么接声光报警器？
为保证后期系统运行正常，报警主机预留了很多接口，作为就地报警的主要设备，报警主机当然也要为声光报警器留有接口，并且因为采用了继电器控制，甚至可以接大功率的警号。

接线方式很简单：警号的(+)极与+12V电源的(+)级连接，（-）级与端子“输出”的其中一
根线连接，同时将“输出”的另外一根线与电源的（-）连接。

不仅如此，报警主机另外两大关键：电源和探测器的接线也很简单！报警主机与电源的连接：
ES6106CV20可以承受直流12 -27V电源，电源从电源输入接口的红黑端输入。

注意在给蓄电池充电时，一般都是12V、18V和24V，我们在供电时最好选择是蓄电池电压的1.1-1.2倍之间，例如: 12V 蓄电池我们一般选择13. 8V。

报警主机与线探测器的连接：
主机本身最多可以接8个有线探测器，主机共有4个有线(加4个公共端)接入端子，通过编程每个接口可以接1个常开、1个常闭、带1个线尾电阻、带2个线尾电阻的有线探测器。

具体接法如下:
报警主机作为整个报警系统的大脑，肩负的责任十分重大，因此在购买时一定要多对比，再三斟酌，欢迎留言探讨。

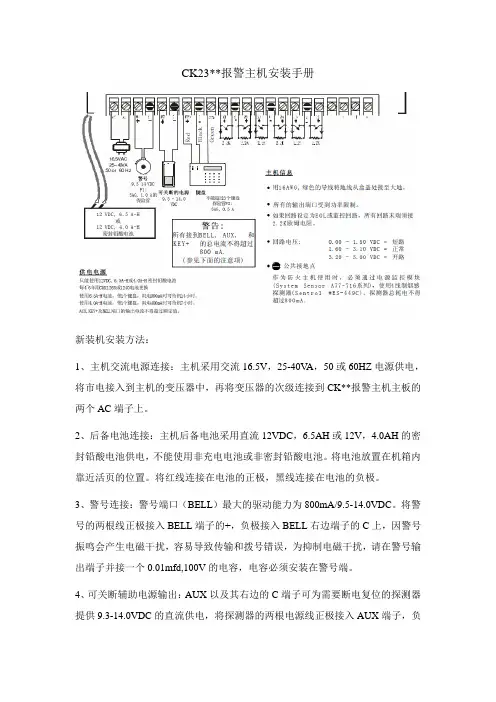

CK23**报警主机安装手册新装机安装方法：1、主机交流电源连接：主机采用交流16.5V，25-40V A，50或60HZ电源供电，将市电接入到主机的变压器中，再将变压器的次级连接到CK**报警主机主板的两个AC端子上。

2、后备电池连接：主机后备电池采用直流12VDC，6.5AH或12V，4.0AH的密封铅酸电池供电，不能使用非充电电池或非密封铅酸电池。

将电池放置在机箱内靠近活页的位置。

将红线连接在电池的正极，黑线连接在电池的负极。

3、警号连接：警号端口（BELL）最大的驱动能力为800mA/9.5-14.0VDC。

将警号的两根线正极接入BELL端子的+，负极接入BELL右边端子的C上，因警号振鸣会产生电磁干扰，容易导致传输和拨号错误，为抑制电磁干扰，请在警号输出端子并接一个0.01mfd,100V的电容，电容必须安装在警号端。

4、可关断辅助电源输出：AUX以及其右边的C端子可为需要断电复位的探测器提供9.3-14.0VDC的直流供电，将探测器的两根电源线正极接入AUX端子，负极接入C端子即可，典型的需要复位的探测器如玻璃破碎或烟感探测器。

5、控制键盘连接：将KEY端子连线接入键盘的KEY端子上，将C端子连线接入键盘的C端子，为键盘提供9.8-14.VDC的直流电源；将DA TA端子连线接入键盘的DATA端子上，为键盘到主机的数据线。

连接键盘的铜线最长距离为152米。

如果接入的是液晶键盘，则需在蜂鸣器附近的一个跳线必须短路。

6、防区探测器连接：将前端探测器的2根信号线连接到主机对应的防区上，一根接z1端子，一根接C接地端子（以接1号有线防区为例，注：探测器端需串或者并上2.2K电阻：当探测器接常闭时串电阻，当接常开时并电阻）7、探测器供电：将前端探测器的2根电源线连接到主机输出电源12V的接线端子上，注意正负极，也可采用单独取电方式(如果探测器数量超过2个，建议采用此方式)8、电话进线连接：将2根电话外线连接到TIP和RING两个端子上。

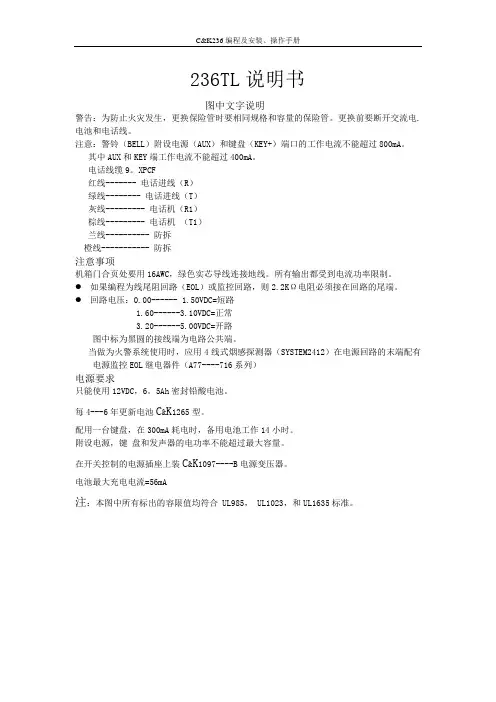

236TL说明书图中文字说明警告：为防止火灾发生，更换保险管时要相同规格和容量的保险管。

更换前要断开交流电.电池和电话线。

注意：警铃（BELL）附设电源（AUX）和键盘（KEY+）端口的工作电流不能超过800mA。

其中AUX和KEY端工作电流不能超过400mA。

电话线缆9。

XPCF红线------- 电话进线（R）绿线-------- 电话进线（T）灰线--------- 电话机（R1）棕线--------- 电话机（T1）兰线---------- 防拆橙线----------- 防拆注意事项机箱门合页处要用16AWC，绿色实芯导线连接地线。

所有输出都受到电流功率限制。

●如果编程为线尾阻回路（EOL）或监控回路，则2.2KΩ电阻必须接在回路的尾端。

●回路电压：0.00------ 1.50VDC=短路1.60------3.10VDC=正常3.20------5.00VDC=开路图中标为黑圆的接线端为电路公共端。

当做为火警系统使用时，应用4线式烟感探测器（SYSTEM2412）在电源回路的末端配有电源监控EOL继电器件（A77----716系列）电源要求只能使用12VDC，6。

5Ah密封铅酸电池。

每4---6年更新电池C&K1265型。

配用一台键盘，在300mA耗电时，备用电池工作14小时。

附设电源，键盘和发声器的电功率不能超过最大容量。

在开关控制的电源插座上装C&K1097----B电源变压器。

电池最大充电电流=56mA注：本图中所有标出的容限值均符合 UL985， UL1023，和UL1635标准。
