空气过滤器产品知识简介一、空气过滤器的不同效率表示方法当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。
最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。
1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：按欧洲标准，粗效过滤器分为四级(G1~~G4)：G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)G2 效率对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4)G3 效率对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5)G4 效率对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)中效过滤器分为两级(F5~~F6)：F5 效率对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10) F6 效率对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12) 高中效过滤器分为三级(F7~~F9)：F7 效率对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13)F8 效率对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14)F9 效率对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15)亚高效过滤器分为两级(H10、H11)：H10 效率对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15)H11 效率对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国标准H16) 高效过滤器分为两级(H12、H13)：H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)二、空气过滤器的规格与额定风量各类过滤器的一些标准尺寸、风量及初阻力如下表：序号名称外形尺寸额定风量初阻力1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa6 无隔板高效过滤器 610X610X69 1000m3/h ≤160Pa空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率空气过滤器效率规格比较表，空气过滤器效率表示方法容尘量容尘量是在特定试验条件下，过滤器容纳特定人工粉尘的重量。

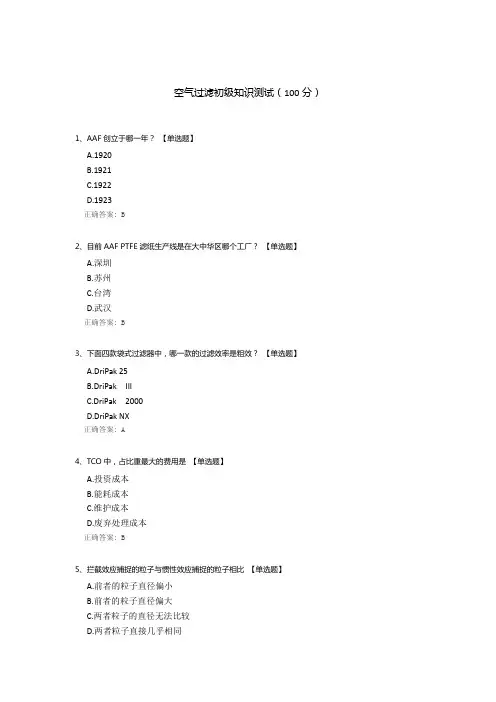

空气过滤初级知识测试（100分）1、AAF创立于哪一年？【单选题】A.1920B.1921C.1922D.1923正确答案: B2、目前AAF PTFE滤纸生产线是在大中华区哪个工厂？【单选题】A.深圳B.苏州C.台湾D.武汉正确答案: B3、下面四款袋式过滤器中，哪一款的过滤效率是粗效？【单选题】A.DriPak 25B.DriPak IIIC.DriPak 2000D.DriPak NX正确答案: A4、TCO中，占比重最大的费用是【单选题】A.投资成本B.能耗成本C.维护成本D.废弃处理成本正确答案: B5、拦截效应捕捉的粒子与惯性效应捕捉的粒子相比【单选题】A.前者的粒子直径偏小B.前者的粒子直径偏大C.两者粒子的直径无法比较D.两者粒子直接几乎相同正确答案: A6、可吸入颗粒物是指空气中的（）？【单选题】A.固态颗粒物B.液态颗粒物C.固态和液态颗粒物D.固态颗粒物和有害气体杂质正确答案: C7、国标GB14295中，按过滤效率对过滤器进行了分类，下面四个效率选项中对应“高中效过滤器” 的是？【单选题】A.G4B.M5C.M6D.F7正确答案: D8、比较空调系统中，各种清除空气微生物的手段，空气过滤器是最有效的。
其依据是：【单选题】A.过滤器能可靠的杀灭微生物B.过滤器视微生物为颗粒物而将其过滤C.过滤器上更能有效的使用抗菌技术D.被污染的过滤器可以经消毒后，重新使用正确答案: B9、过滤器能耗占空调机组总风机能耗的: 【单选题】A.10-20%B.40~50%C.50-60%D.70~80%正确答案: D10、空气过滤器过滤的机理中，起主要作用的是：【单选题】A.惯性、扩散、筛选B.惯性、拦截、筛选C.扩散、拦截、静电D.惯性、扩散、拦截正确答案: D11、某新风空调箱系统中，额定风量为100,000 m3/h，该城市的含尘浓度大概为0.1mg/m3。
全年不间断运行，吸入的灰尘大概是多少？【单选题】A.8760KgB.876KgC.87.6KgD.8.76Kg正确答案: C12、已知过滤器的额定风量为3400 CMH/s ,已全年午休，使用了一年。
空气过滤器分析解析空气过滤器是用于去除空气中的颗粒物、污染物和有害气体的设备。
它的主要功能是提供清洁的呼吸空气，改善室内环境的质量。
在空气污染日益严重的今天，空气过滤器的需求越来越大。
本文将对空气过滤器的原理、种类、工作流程和应用场景进行分析解析。
空气过滤器的原理主要涉及过滤介质和空气流动两个方面。
过滤介质是指那些可以过滤和捕捉颗粒物、污染物和有害气体的物质，常见的过滤介质包括纤维材料、活性炭、静电纺丝等。
通过选择合适的过滤材料，可以有效地去除空气中的不同种类的污染物。
空气流动是指将污染空气送入过滤器，并通过过滤介质去除其中的污染物，最终供应给用户清洁的空气。
根据过滤程度和过滤介质的不同，空气过滤器可以分为多种类型，如初效过滤器、中效过滤器、高效过滤器和并行过滤器等。
初效过滤器主要用于去除空气中的大颗粒物和灰尘，通常采用一些粗糙的过滤介质，如纤维布、海绵等。
中效过滤器可以进一步去除空气中的细颗粒物和微生物，常见的过滤介质有纤维玻璃、合成纤维等。
高效过滤器是用于去除微尘和有害气体的重要设备，常见的过滤材料有玻璃纤维、活性炭等。
并行过滤器是在一个过滤器中同时使用多个过滤介质，可以同时去除不同种类的污染物。
空气过滤器的工作流程一般包括进气、过滤和出气三个步骤。
首先，污染空气从环境进入过滤器系统，经过进气口进入过滤室。
然后，空气经过过滤介质，其中的颗粒物、污染物和有害气体被过滤材料捕捉和吸附。
最后，经过过滤的空气从出气口流出，供应给用户使用。
在这个过程中，空气过滤器可以定期更换或清洗过滤介质，以保持过滤器的正常工作效果和过滤能力。
空气过滤器的应用场景广泛。
在家庭、办公室、学校等室内环境中，空气过滤器可以有效去除室内空气中的灰尘、花粉、细菌、病毒等污染物，提供清洁的呼吸空气，保护人们的健康。
在工业生产过程中，空气过滤器可以用于净化空气、去除生产过程中产生的粉尘、有害气体等污染物，提高产品的质量和安全性。
在医院、实验室等特殊场所，空气过滤器可以防止空气中的微生物传播，保持洁净的操作环境。
洁净室空气过滤器（Cleanroom Air Filter)前言随着环境污染的日益严重和人们环保意识的日渐加强, 空气质量已成为全世界关注的焦点.而空气过滤系统不仅可以保护产品与生产设备，还可以保障工作人员的健康与安全。
因此, 空气过滤器的应用范围越来越广泛。
高新科技的飞速发展、电子产品/半导体/磁头工艺的日趋精密化与微型化必然决定了对空气洁净度的高标准与要求。
采用初、中、高效过滤器并用的方法，能够持续有效地去除粒径更小的尘埃粒子，保证洁净室空气浓度控制在一定范围内.本手册主要介绍空气过滤器的功能与作用、选择原则、检测方法和使用寿命等知识,希望能对大家的洁净工作有所帮助。
目录1、什么是空气过滤器2、空气过滤器的材质3、空气过滤器应用范围4、空气过滤的原理5、空气过滤器的种类6、空气过滤器的功能和作用7、空气过滤器检测方法8、空气过滤器的选择原则与配置：9、空气过滤器的使用频率及维护:10、空气过滤器技术参数名词介绍11、空气过滤器效率分类与对照表1．什么是空气过滤器空气过滤器(Air Filter)是指空气过滤装置。
空气过滤装置一般用于洁净车间、实验室及洁净手术室。
2．空气过滤器的材质目前广泛使用的空气过滤器材质主要有：3．空气过滤器的应用范围4、空气过滤器的原理有尘污染有色污染有毒污染有菌污染洁净空气高精密电子行业公共场所中央空调LCD 、LED 、TFT 行业 生物实验室及研究机构医疗机构及手术室光学、光电、半导体行业 表面静电喷涂车间制药行业航天军事行业食品工业玻璃纤维滤纸 聚丙烯纤维 聚酯纤维滤料 植物纤维滤料无纺布滤料活性碳滤料不洁净空气空气中的尘埃粒子随气流做惯性或无规则的运动，在运动中的空气尘粒撞到既能有效拦截尘粒又不对气流形成过大阻力的过滤介质时,过滤介质杂乱交织的纤维便形成对粒子的无数道屏障,纤维间宽阔的空间允许气流顺利通过。
下面为过滤器具体原理介绍：（为了便于说明,假设灰尘均为球形，并且与过滤器内部纤维接触时会因范德华力粘在纤维上)惯性效应较大的灰尘粒子在气流中做惯性运动，较大的灰尘因惯性来不及绕过而直接撞到纤维上。
基本知识一、过滤器可实现的功能1、过滤：除去液体或气体等流体中的杂质。
2、混合：按要求将不同的流体混合在一起。
3、油气分离：除去气体中的油污等杂质。
4、缓冲：保护测量仪器免遭高压脉动压力的破坏。
5、发泡：使空气或气体在液体中均匀产生所需要的气泡。
6、消音：消除排气装置中的噪音。
二、过滤器适用范围1、石油、化工系统2、化纤、纺织系统3、工程机械系统4、电子、电力系统5、冶金系统6、感光材料系统7、制药系统8、烟草、食品、饮料、造酒系统9、矿山、能源系统三、过滤器种类及主要性能1、油气分离过滤器主要用于空气压缩机。
当螺杆压缩机工作时，靠油液密封。
油气混合物在高速旋转的螺杆挤压下产生雾化、气化，从而使螺杆出气口的压缩空气中含有较多的油分。
为使油液回收循环使用及净化压缩空气，必须使用油气分离器。
规格：处理风量0、1~40 M3 /min（米3 /分钟）过滤精度：1、3、5、10、25、40、50μm（微米）分离率：99、9%~99、999%２、空气过滤器 用在空气压缩机入口。
用于洁净厂房空调系统、气体送料 系统、自动喷漆房、车船发动机进气口等空气净化领域。
效率：４５％～９９、９９％３、高、中、低压过滤器带有外壳体，适用于有压力的液压系统。
一般带有压差指示器。
滤芯采用不锈钢超细纤维烧结毡，强度高，耐高温，耐腐蚀，纳污量大，过滤性能好，滤芯可反复清洗。
（１） ＹＰＨ系列高压过滤器 工作压力：４２Ｍpa （４２０公斤／平方厘米） 温度：－１０℃～＋１００℃ 精度：５、１０、２０μm 滤芯耐压差：２１Ｍpa工作介质：一般液压油 电讯号压差指示器指示压差：０、７±０、０７Ｍpa电讯号压差指示器工作电压：２４V 电讯号压差指示器工作电流：０、２Ａ（２）ＹＰＭ系列中压过滤器 工作压力：２１ＭＰa温度：—１０℃～＋１００℃精度：３～４０μm流量：６０～６６０Ｌ／min工作介质：一般液压油 电讯号压差指示器指示压差： 电讯号压差指示器工作电压：２４Ｖ 电讯号压差指示器工作电流：０、２Ａ（３）ＹＰＬ系列低压过滤器 工作压力：１、６ＭＰa温度：－１０℃～＋１００℃ 精度：１０～２５μm流量：６０～６６０Ｌ／min 工作介质：一般液压油电讯号压差指示器指示压差０、２±０、０２ＭＰa电讯号压差指示器工作电压：２４Ｖ 电讯号压差指示器工作电流：０、２Ａ四、粉末冶金多空过滤器特点：强度高，抗震性能好，耐腐蚀性强。
空滤器的分类及工作原理空滤器是一种用于过滤空气中的污染物的装置，广泛应用于汽车、工业设备以及空调系统等领域。
根据其工作原理和结构特点的不同，空滤器可以被分为多种分类。
下面将对空滤器的分类及其工作原理进行详细介绍。
根据滤料的类型，空滤器可以分为机械式滤芯和静电式滤芯两种。
1.机械式滤芯：机械式滤芯主要是通过滤纸、纤维织物等材料对空气中的颗粒物进行过滤。
滤芯的材质和工艺的不同，决定了其过滤效果和使用寿命。
常见的机械式滤芯包括纸质过滤器、合成纤维过滤器和玻璃纤维过滤器等。
机械式滤芯的工作原理是利用纤维织物网、高效过滤纸等滤料的固态孔结构和纤维间隙的滤料层作为过滤层，阻挡颗粒物进入器内，让空气通过纤维孔隙进入内部。
2.静电式滤芯：静电式滤芯主要利用静电场吸附空气中的颗粒物。
静电式滤芯通常由两层隔离薄膜和电荷层组成，其中第一层隔离薄膜带有正电荷，第二层隔离薄膜带有负电荷。
静电式滤芯的工作原理是通过静电场将带有正电荷的颗粒物吸附在带有负电荷的层上，从而过滤空气中的污染物。
根据其结构和工作方式的不同，空滤器可以分为物理过滤器和化学过滤器两种。
1.物理过滤器：物理过滤器通过滤料的孔径和表面特性来过滤空气中的颗粒物。
滤料通常由纤维织物、玻璃纤维或合成材料制成。
当空气通过滤料时，颗粒物被滤料的孔隙截留，而干净的空气继续流过。
物理过滤器可以有效地捕捉细小的颗粒物，如尘埃、花粉、细菌等。
2.化学过滤器：化学过滤器主要是通过化学反应来中和或吸附空气中的气体污染物。
化学过滤器通常由活性炭、活性氧化铝等材料制成。
这些材料具有较强的吸附能力，可以吸附和中和如有害气体、臭氧、苯等挥发性有机物。
化学过滤器通常用于对气体污染物有较高要求的环境中，如化学工厂、实验室等。
此外，空滤器还可以根据其安装位置的不同分为进气口空滤器和出气口空滤器。
1.进气口空滤器：进气口空滤器安装在空气进入设备的进气口，主要用于阻挡和过滤颗粒物，保护设备不受污染。
空气过滤器名词解释
空气过滤器是一种用于过滤空气中杂质和污染物的设备。
它通常由一系列过滤材料组成，例如纤维布、活性炭或其他特殊材料。
空气过滤器的主要作用是捕捉空气中的灰尘、花粉、细菌、病毒、霉菌、烟雾、异味和其他微小颗粒物质，从而净化空气，提高室内空气质量。
空气过滤器通常用于空调系统、暖气系统、汽车引擎和室内空气净化器中。
空气过滤器的工作原理是通过过滤材料的物理或化学作用，将空气中的颗粒物质和有害物质拦截下来，从而净化空气。
不同类型的空气过滤器采用不同的过滤原理，例如机械过滤器利用纤维布或网格来阻挡颗粒物质，而活性炭过滤器则利用化学吸附来去除异味和有害气体。
空气过滤器在日常生活中扮演着重要的角色，特别是在工业生产、医疗卫生、环境保护和室内空气净化等领域。
它们不仅可以保护设备免受颗粒物质的侵害，还能保护人们免受空气污染的危害。
在一些特殊环境中，如手术室、实验室和洁净室，空气过滤器更是至关重要，可以确保空气的洁净度达到特定的标准。
总的来说，空气过滤器是一种重要的空气净化设备，它通过过滤空气中的杂质和污染物，提高室内空气质量，保护人们的健康和设备的正常运行。
过滤器知识空气过滤器是空调净化系统的核心设备，过滤器对空气形成阻力，随着过滤器积尘的增加，过滤器阻力将随着增大。
当过滤器积尘太多，阻力过高，将使过滤器通过风量降低，或者过滤器局部被穿透，所以，当过滤器阻力增大到某一规定值时，过滤器将报废。
因此，使用过滤器，要掌握合适的使用周期。
在过滤器没有损坏的情况下，一般以阻力判定使用寿命。
过滤器的使用寿命除了取决于其本身的优劣，如：过滤材料、过滤面积、结构设计、初始阻力等，还与空气中的含尘浓度，实际使用风量，终阻力的设定等因素有关。
掌握合适的使用周期，必须了解其阻力的变化情况，首先必须了解如下定义：1. 额定初阻力：在额定风量下，过滤器样本、过滤器特性曲线或过滤器检测报告所提供的初阻力。
2. 设计初阻力：系统设计风量下，过滤器阻力（应由空调系统设计师提供）。
3. 运行初阻力：系统运行之初，过滤器的阻力，如果没有测量压力的仪表，就只能取设计风量下的阻力作为运行初阻力（实际运行的风量不可能完全等于设计风量）；运行中应定期检查过滤器的阻力超出初阻力的情况（每个过滤段都应安装阻力监测装置），以决定何时更换过滤器。
过滤器更换周期，见下表（仅供参考）：特别说明：低效率过滤器一般使用粗纤维滤料，纤维间空隙大，过大的阻力有可能将过滤器上的积尘吹散，这种情况下，过滤器阻力不再增高，但过滤效率降到几乎为零，因此要严格控制粗效过滤器的终阻力值！确定终阻力要综合考虑几种因素。
终阻力定的低,使用寿命短,长期更换费用（过滤器费用、人工费用，和废弃处理费用）相应就高，但运行能耗低，因此每种过滤器应该有最经济的终阻力值。
过滤器越脏，阻力增长越快。
过高的终阻力不意味着过滤器使用寿命会延长，过高阻力会使空调系统风量锐减。
过高的终阻力是不可取的。
顾客关于过滤器使用寿命短的抱怨：主要由三种原因造成a、过滤器的过滤材料面积太小或单位容尘能力太小；b、预过滤器的过滤效率偏低；c、用户对过滤器的使用寿命期望过高。
对于第一种原因:改用过滤面积大的多滤器可以延长使用寿命,在系统最初设计时应该考虑到这点。
较多的工程中,用户要求尽可能的减少空调占用空间,或供应商为了实现最大的利润，采用过滤面积小的便宜过滤器。
工程验收时，过滤器能满足空气净化的要求，但过滤器的使用寿命却比较短。
预过滤器的过滤效率低，可以调整预过滤器的效率，可以延长末端过滤器的使用寿命。
据试验数据：末端过滤器是F7，使用G4预过滤器时末端过滤器的使用寿命是3个月，改用预F5过滤器后，F7过滤器的使用寿命可以延长至半年。
洁净室中，末端高效的价值可能并不高，但更换过滤器的风险和间接费用会很高，换预过滤器则无须停产，有经验的业主会把注意力放在预过滤器上。
根据经验,10000级和100000级洁净厂房(非均匀流),预过滤选用F8过滤器,末端高效过滤器的使用寿命可以达到5年。
（目前国内通用的过滤器配置可能只有1-3年的时间）。
过滤器选用几点建议：1、选择效率足够高的过滤器(预过滤):2、选择过滤面积大的过滤器3、高效空气过滤器必须逐台检测4、同等风量下，选择初阻力小的过滤器5、选用通用尺寸的过滤器过滤原理1.拦截空气中的尘埃粒子，随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动，当微粒运动撞到其它物体，物体间存在的范德华力（是分子与分子、分子团与分子团之间的力）使微粒粘到纤维表面。
进入过滤介质的尘埃有较多撞击介质的机会，撞上介质就会被粘住。
较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降，空气中粉尘的颗粒浓度相对稳定。
室内及墙壁的退色就因为这原因。
把纤维过滤器像筛子一样看待是错误的。
2. 惯性和扩散颗粒粉尘在气流中作惯性运动，当遇到排列杂乱的纤维时，气流改变方向，粒因惯性偏离方向，撞到纤维上而被粘结。
粒子越大越容易撞击，效果越好。
小颗粒粉尘作无规则的布朗运动。
颗粒越小，无规则运动越剧烈，撞击障碍物的机会越多，过滤效果也会越好。
空气中小于0.1微米的颗粒主要作布朗运动，粒子小,过滤效果好。
大于0.3微米的粒子主要作惯性运动,粒子越大效率越高。
扩散和惯性都不明显得粒子最难过滤掉。
测量高效过滤器性能时，人们经常规定测量最难测量的粉尘效率值。
2.静电作用由于某种原因，纤维和微粒可能带上电荷，产生静电效应。
带静电的过滤材料过滤效果可以明显改善。
原因：静电使粉尘改变运动轨迹并撞上障碍物，静电使粉尘在介质上粘的更牢。
能长期带静电的材料也称作"驻极体"材料。
材料带静电后阻力不变，过滤效果会明显改善。
静电在过滤效果中不起决定作用，只起辅助作用。
4. 化学过滤化学过滤器主要有选择性的吸附有害气体分子。
活性碳材料中有大量看不见的微孔，有较大的吸附面积。
米粒大小的活性碳中，微孔内面积有十几平方米大。
游离分子接触活性碳后，在微孔中凝聚成液体因毛细管原理呆在微孔中，有的与材料和而为一体。
没有明显化学反应的吸附称为物理吸附。
有的对活性碳进行处理，被吸附的颗粒与材料进行反应,生成固体物质或无害气体,称为怀学吸附。
活性碳在使用过程中材料的吸附能力不断减弱，当减弱到某一程度，过滤器将报废。
如果仅为物理吸附，用加热或水蒸汽熏可使有害气体脱离活性碳，使活性碳再生。
中国分类一般通风用过滤器分级对于一般通风用过滤器，两项国家标准按新过滤器的计数法效率将过滤器分成五个和四个等级。
这两项标准曾对过滤器市场起了很好的规范作用，它们结束了部门间各自为战的局面，并在过去的"中效"范围增加了一级"高中效"，以适应当时人们对改善洁净室预过滤器性能的要求。
表中的分级基于80年代末至90年代初的国内技术水平，尤其是考虑了当时国产光学粒子计数器的水平。
这两项标准的修订工作已经被列入相关部门的议事日程。
中国现有标准的计数法与国外计数法的主要差别在于：1. 国内仅测量新过滤器效率，国外测量发尘各阶段效率的平均值；2. 国内测量大于某粒径全部粒子的过滤效率，国外测量某粒径段粒子的效率；3. 国外计数测量时使用标准人工粉尘，国内使用大气粉尘。
高效过滤器国家标准GB13554-92规定，高效过滤器为：1. 按GB6165规定的钠焰法测试，其效率≥99.9%的过滤器；A2. 钠焰法测试，效率≥99.99%的过滤器B3. 钠焰法测试，效率≥99.999%的过滤器C4. 对粒径≥0.1 m的粒子，其效率≥99.999%的过滤器。
D前者指一般高效过滤器，相比之下，国外一般定义高效过滤器的效率为≥99.97%。
后者指超高效过滤器。
3.分级比较图过滤器的结构和选材1.处初结构：外框主要包括：纸框、镀锌框、铝合金框、不锈钢板。
有板式、和袋式结构。
滤料：纤维滤料主要有:化纤类无纺布,玻璃纤维滤料,某些厂家有棉纤与化纤的混合滤料,其它还有金属网等。
制作方法：大多为折叠成型，金属网和滤料复合折叠。
2.中效过滤器结构：外框材料主要包括：镀锌钢板、铝合金型材、塑料框、纸框等滤料主要包括：化纤类、玻璃纤维以及PP材料。
目前使用最多的是玻璃纤维和PP滤料的袋式结构中效过滤器。
由于国内生产粗、中效过滤器的厂家不计其数，采用的材料、结构也是多种多样。
目前主流生产厂及国外厂多采用玻璃纤维滤料及部份化纤滤料，化纤靠其价格低及阻力小的优势挤占越来越大的市场。
3.高效空气过滤器结构：外框主要使用：铝合金型材、多层板框、铝板框、镀锌钢板框，使用最多为铝合金型材框，主要制作成立方体形结构。
滤料：多采用玻璃纤维，化纤类逐渐在使用，目前国外有些厂家采用带静电的聚四氟乙烯纤维（驻极体）制造高效过滤器、俗称PTFE。
高效结构又有无隔板和有隔板之分。
无隔板主要采用热溶胶作为滤芯的分隔物，便于机械化生产。
加之其具有体积小、重量轻、便于安装、效率稳定、风速均匀的优点，目前洁净厂房所需的大批量的过滤器多采用无隔板结构。
有隔板高效，多采用铝箔、纸做成折叠状作为滤芯分隔物，形成空气通道。
分隔板有采用优质牛皮纸，热滚压成形或采用胶版纸作分隔板。
目前，多采用双面上胶的铜版纸作分隔板，主要目的是为了防止分隔板受冷热干湿的影响发生收缩，从而散发微粒。
但根据我公司多年来的经验，在温湿度发生变化时，这种隔板纸可能会有较大颗粒散发，从而造成洁净厂房洁净度测试不合格。
（已有几次客户关于这方面的投诉）所以，对于洁净度要求较高的场所，应推荐客户使用无隔板高效空气过滤器。
国外的有隔板过滤器的价格要高于无隔板价格，所以国外使用有隔板的场所较少。
此外，与有隔板过滤器的矩形通道相比，无隔板过滤器的V形通道进一步改善了容尘的均匀性，延长了使用寿命。
通风用无隔板过滤器可避免使用金属部件，易于废弃处理，符合日益严格的环保要求。
除了某些耐高温和高安全性要求的特殊场合，无隔板过滤器均可取代有隔板过滤器。
过滤器的参数3-1面速和滤速面速和滤速可以反映过滤器的通过风量的能力。
面速指过滤器断面上的通过气流速度，一般以m/s表示，V=Q/F*3600，面风速是反映过滤器结构特性的重要参数。
滤速是指滤料面积上的通过气流的速度，一般以L/cm2.min 或cm/s表示.滤速反映滤料的通过能力,反映滤料的过滤性能。
滤速低，一般来说可以获得较高得效率。
允许通过的滤速低，滤料的阻力较大。
3-2过滤效率3-2-1空气过滤器的"过滤效率"是被捕集粉尘量与原空气含尘量的比值：过滤效率 = 过滤器捕集粉尘量/上游空气含尘量 = 1 -下游空气含尘量/上游空气含尘量效率的意义看似简单，可它的含义和数值却因试验方法的不同而大不一样。
在决定过滤效率的因素中，粉尘"量"的含义多种多样，由此计算和测量出来的过滤器效率数值也就五花八门。
实用中，有粉尘的总重量、粉尘的颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。
对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样。
各国家、各厂商使用的测试方法不统一，对过滤器效率的解释和表达大相径庭。
离开测试方法，过滤效率就无从谈起。
目前过滤器（高效）效率的标注种类：1、钠焰法，主要是国内的一些生产厂家在使用，可能某些小的个体户没有测试设备也标注这种效率值。
一般高效的标注效率值大于99.99%。
这种方法的前景：钠焰法的测试精度决定了此种方法只能完成普遍高效的测试，测试的效率是过滤器的综合效率，对于特定粒子的效率不能体现，国家虽然在修订此标准，个人认为如果一个过滤器生产厂家仅有此一种测试手段，肯定难以满足客户日益多样性、高标准的要求。
2、DOP法，有50多年历史。
曾今为国际最常用的标注方法，相信，在国外可能会逐渐被取代。
3、MPPS法，目前在国际上已经逐渐流行，又叫最易穿透效率法。
