LCD培训教材无尘室的原理

无尘车间工作原理理论说明以及概述“1. 引言”1.1 概述无尘车间是一种在特定的工业环境中采用空气过滤技术和清洁技术来控制粒子扩散的关键设施。

它在许多行业中广泛应用，如电子制造、医药生产和食品加工等领域。

无尘车间可以有效地防止微小颗粒物进入生产过程或产品中，从而提高产品质量并降低损失。

本文将对无尘车间的工作原理进行详细说明，并介绍相关的理论知识和实践操作指南。

1.2 文章结构本文分为五个主要部分：引言、无尘车间工作原理、理论说明、实践操作指南和结论。

首先，引言部分将对文章进行整体概述，并简要介绍各部分的内容。

接下来，我们将详细介绍无尘车间的工作原理，包括定义与背景以及应用领域等方面。

然后，我们将深入探讨空气过滤技术原理、清洁技术与设备选型原则以及控制粒子扩散与清除方法介绍等相关理论知识。

随后，我们将给出实践操作指南，包括设备与环境要求、操作步骤与注意事项以及故障排除与维护建议。

最后，我们将总结本文的主要观点和研究结果，并展望无尘车间未来的发展方向。

1.3 目的本文旨在全面介绍无尘车间的工作原理、相关理论知识和实践操作指南。

通过对无尘车间工作原理的详细说明，读者能够深入了解无尘车间的定义、背景和应用领域。

同时，通过对空气过滤技术原理、清洁技术与设备选型原则等理论知识的阐述，读者可以更好地理解无尘车间实现粒子控制和清洁环境的方法。

此外，针对实践操作指南部分，我们将提供一系列设备选型、操作步骤和维护建议等实用信息，有助于读者在实际工作中正确运用无尘车间技术。

以上是“1. 引言”部分内容的详细说明，请根据需要进一步修改完善。

2. 无尘车间工作原理2.1 定义和背景无尘车间是一种通过控制空气中的颗粒物浓度来实现高洁净度环境的特殊场所。

其主要原理是利用高效过滤器和空气循环系统将外界进入车间的空气经过过滤处理，并通过恒定的负压进行排放，以保持车间内的无尘状态。

这种无尘状态非常重要，因为在许多行业，如电子、医疗、制药等领域，微小颗粒物的存在可能会对产品质量产生严重影响。

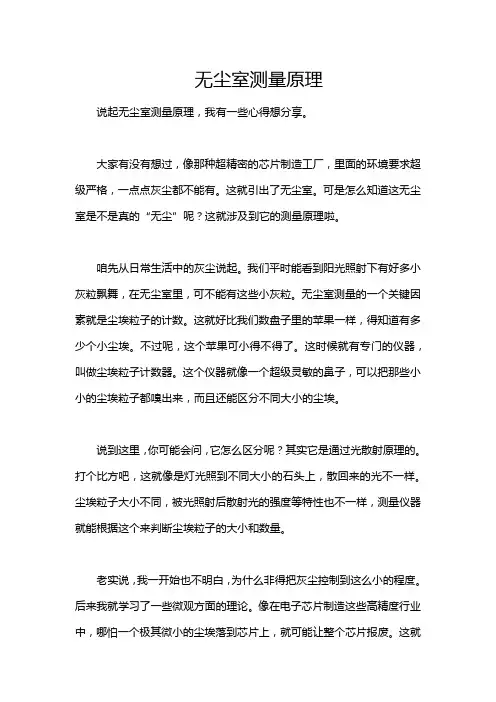

无尘室测量原理说起无尘室测量原理，我有一些心得想分享。

大家有没有想过，像那种超精密的芯片制造工厂，里面的环境要求超级严格，一点点灰尘都不能有。

这就引出了无尘室。

可是怎么知道这无尘室是不是真的“无尘”呢？这就涉及到它的测量原理啦。

咱先从日常生活中的灰尘说起。

我们平时能看到阳光照射下有好多小灰粒飘舞，在无尘室里，可不能有这些小灰粒。

无尘室测量的一个关键因素就是尘埃粒子的计数。

这就好比我们数盘子里的苹果一样，得知道有多少个小尘埃。

不过呢，这个苹果可小得不得了。

这时候就有专门的仪器，叫做尘埃粒子计数器。

这个仪器就像一个超级灵敏的鼻子，可以把那些小小的尘埃粒子都嗅出来，而且还能区分不同大小的尘埃。

说到这里，你可能会问，它怎么区分呢？其实它是通过光散射原理的。

打个比方吧，这就像是灯光照到不同大小的石头上，散回来的光不一样。

尘埃粒子大小不同，被光照射后散射光的强度等特性也不一样，测量仪器就能根据这个来判断尘埃粒子的大小和数量。

老实说，我一开始也不明白，为什么非得把灰尘控制到这么小的程度。

后来我就学习了一些微观方面的理论。

像在电子芯片制造这些高精度行业中，哪怕一个极其微小的尘埃落到芯片上，就可能让整个芯片报废。

这就像在蛋糕上撒了一点沙子，这个蛋糕就不能吃是一样的道理。

说到实际应用案例啊，那些生产高端光学镜片或者大规模集成电路的工厂，无尘室测量可是每天的必不可少的工作，根据测量结果调整净化设备的运行，来确保无尘室始终符合生产要求。

但这里也要注意啦，如果测量仪器没有校准准确，那得出的结果肯定就是错的，就好比秤不准称出来的重量也不对一样。

我之前也很困惑，尘埃粒子在不同的气流状态下会不会影响测量结果呢？这个还得深入研究气流理论等相关知识。

在我学习无尘室测量原理的过程中，我发现这里面真的有很多细微之处。

对这个原理的深入理解也让我认识到在微观环境控制上的不容易。

我就在想，未来会不会有更加灵敏和精确的测量方式呢？这也是给我们留下的一个思考方向，希望也能和大家一起讨论。

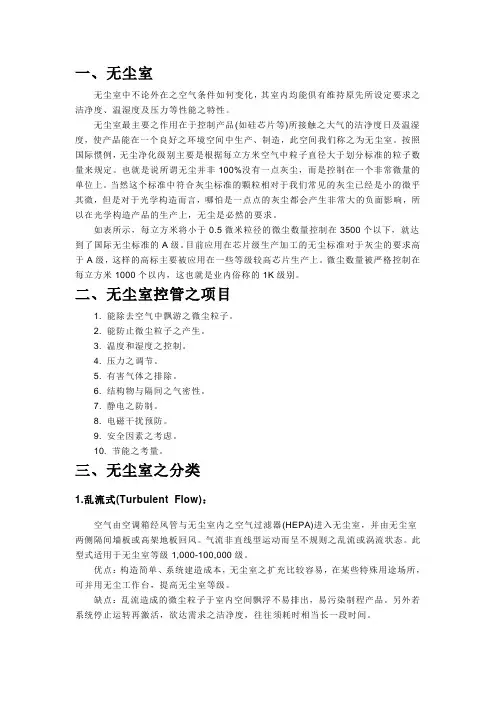

一、无尘室无尘室中不论外在之空气条件如何变化，其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

无尘室最主要之作用在于控制产品(如硅芯片等)所接触之大气的洁净度日及温湿度，使产品能在一个良好之环境空间中生产、制造，此空间我们称之为无尘室。

按照国际惯例，无尘净化级别主要是根据每立方米空气中粒子直径大于划分标准的粒子数量来规定。

也就是说所谓无尘并非100%没有一点灰尘，而是控制在一个非常微量的单位上。

当然这个标准中符合灰尘标准的颗粒相对于我们常见的灰尘已经是小的微乎其微，但是对于光学构造而言，哪怕是一点点的灰尘都会产生非常大的负面影响，所以在光学构造产品的生产上，无尘是必然的要求。

如表所示，每立方米将小于0.5微米粒径的微尘数量控制在3500个以下，就达到了国际无尘标准的A级。

目前应用在芯片级生产加工的无尘标准对于灰尘的要求高于A级，这样的高标主要被应用在一些等级较高芯片生产上。

微尘数量被严格控制在每立方米1000个以内，这也就是业内俗称的1K级别。

二、无尘室控管之项目1. 能除去空气中飘游之微尘粒子。

2. 能防止微尘粒子之产生。

3. 温度和湿度之控制。

4. 压力之调节。

5. 有害气体之排除。

6. 结构物与隔间之气密性。

7. 静电之防制。

8. 电磁干扰预防。

9. 安全因素之考虑。

10. 节能之考量。

三、无尘室之分类1.乱流式(Turbulent Flow)：空气由空调箱经风管与无尘室内之空气过滤器(HEPA)进入无尘室，并由无尘室两侧隔间墙板或高架地板回风。

气流非直线型运动而呈不规则之乱流或涡流状态。

此型式适用于无尘室等级1,000-100,000级。

优点：构造简单、系统建造成本，无尘室之扩充比较容易，在某些特殊用途场所，可并用无尘工作台，提高无尘室等级。

缺点：乱流造成的微尘粒子于室内空间飘浮不易排出，易污染制程产品。

另外若系统停止运转再激活，欲达需求之洁净度，往往须耗时相当长一段时间。

净化工程之无尘室的原理洁净室是指将一定空间范围内之空气中的微粒子、细菌等之污染物排除，并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内，而所给予特别设计建成的无尘洁净房间。

第二,无尘洁净室的原理：洁净室是利用HEPA、空气净化设备，其尘埃的收集率99.97~99.99995%之多，因此经过此过滤器过滤的空气可说十分干净。

然而洁净室内除了人以外，尚有机器等之发尘源，这些发生的尘埃一旦扩散，即无法保持洁净空间，因此必须利用气流将发生的尘埃迅速排出室外。

第三、无尘洁净室中的三尘：无尘洁净室有三大原则：禁尘、带尘、产尘。

风淋室作为进入洁净室的缓冲通道之一，是控制带尘比较好的净化设备之一，它可以大限度地减少员工进出无尘洁净室所带来的污染问题。

风淋室的两道门电子互锁，可以兼起气闸室的作用，阻止外界污染和未被净化的空气进入无尘洁净区域，达到生产车间所要求的生产洁净环境。

无尘室，一般都是与中央空调连在一起。

一、低成本无尘室（乱流室）的应用范围1. 主要是100㎡以下的实验室，分析化验室，帮定间，爆光间。

电子厂，食品饮料厂，制药厂的部分制程。

2. 大使用面积限制：600㎡以下。

3. 可靠的净化等级；老国标万级.拾万级。

ISO Class 7及以下。

4. 乱流室内没有或基本没有产尘设备。

二、常规设备1. 风淋室（单吹至四吹自选，1～3吹要配粘尘垫）。

2. 传递窗。

机械连锁即可。

3. 新风净化机。

5人以上，8小时工作制必备。

4. 分体空调。

数量根据净化间面积和内部人数决定。

5. 加压风柜。

根据实际面积和内部人数可选择高效或中效加压风柜。

6. 高效送风口。

若是100㎡以下可选择高效加压风柜，不必配高效送风口，否则必配。

7. 初效过滤器。

可以在加压风柜内，也可以单独设置在回风口。

8. 净化循环风管。

三、材料与配置1. 地面。

普通防腐地面；防静电地面。

根据无尘室内的技术要求和素地情况选择地面厚度。

无尘室工作原理
无尘室（Clean Room）是指在一定的空气环境下，保持空气洁净程度的一种高精度无菌的环境。

工业制造、医学、生命科学等领域中都需要无尘室来保护生产过程或者实验过程的纯净性。

无尘室操作是通过控制环境中的气流流速、温度、湿度、大气压力和空气质量，使室内空气保持一定等级的洁净度，从而达到保持工厂内部产品生产质量的目的，它是一个能够在封闭的室内环境中高效率、显著的控制环境的方法。

无尘室的工作原理主要是通过一系列的措施来保持室内的空气质量。

具体包括以下几点：
1. 滤净空气：先将空气用过滤器过滤净化，去除室外空气中的粉尘、污染物和细菌等杂质。

2. 保持恒定温湿度：控制无尘室内部的温度和湿度保持恒定不变，从而减少空气中水分对设备的危害，进一步抑制细菌的生长。

3. 保持正常气压：控制室内的气压，使其保持在正常值范围之内，可以有效避免外来污染。

4. 防止静电：静电对无尘室环境的影响也非常大，因此需要采取相应的措施进行防静电处理。

5. 控制人员进出：限制无尘室的进出口，以防止室外的空气和物质污染到无尘室内。

通过以上措施可以控制无尘室内的空气质量，确保其达到预期的净化程度。

无尘室的工作原理对于保证生产中的产品质量至关重要，因此在实际生产中必须严格按照这些原理进行操作。
