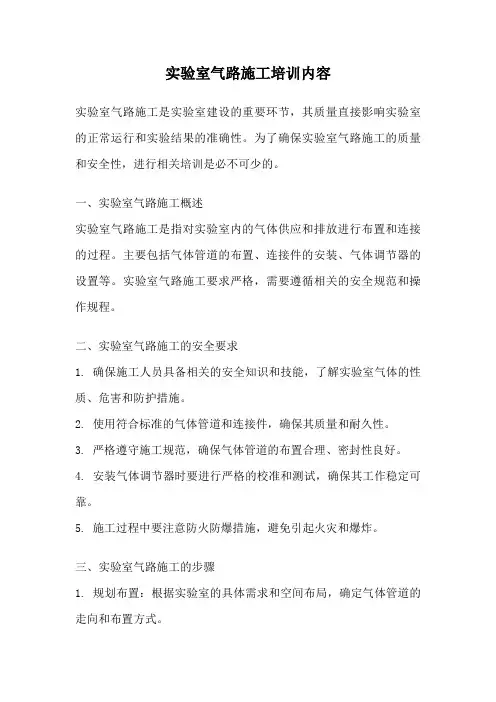

实验室气路施工培训内容实验室气路施工是实验室建设的重要环节，其质量直接影响实验室的正常运行和实验结果的准确性。
为了确保实验室气路施工的质量和安全性，进行相关培训是必不可少的。
一、实验室气路施工概述实验室气路施工是指对实验室内的气体供应和排放进行布置和连接的过程。
主要包括气体管道的布置、连接件的安装、气体调节器的设置等。
实验室气路施工要求严格，需要遵循相关的安全规范和操作规程。
二、实验室气路施工的安全要求1. 确保施工人员具备相关的安全知识和技能，了解实验室气体的性质、危害和防护措施。
2. 使用符合标准的气体管道和连接件，确保其质量和耐久性。
3. 严格遵守施工规范，确保气体管道的布置合理、密封性良好。
4. 安装气体调节器时要进行严格的校准和测试，确保其工作稳定可靠。
5. 施工过程中要注意防火防爆措施，避免引起火灾和爆炸。
三、实验室气路施工的步骤1. 规划布置：根据实验室的具体需求和空间布局，确定气体管道的走向和布置方式。
2. 安装管道：选择合适的管材和连接件，按照规划的布局进行管道的安装和连接。
3. 安装调节器：根据实验要求，选择合适的气体调节器进行安装和调试。
4. 进行测试：完成施工后，对气体管道进行严格的测试和检验，确保其密封性和安全性。
5. 完善标识：在管道和设备上设置清晰的标识，标明气体的种类、压力和流量等信息，方便使用和管理。
四、实验室气路施工的常见问题及解决方法1. 管道泄漏：在安装过程中，可能会出现管道连接不严密或密封件老化而导致的泄漏。
解决方法是检查和更换密封件，重新进行连接。
2. 调节器故障：气体调节器可能会出现压力不稳定或无法调节的问题。
解决方法是检查调节器的工作状态，校准或更换不正常的部件。
3. 安全阀失效：安全阀是保证气体供应安全的重要设备，如果失效可能会导致气体压力超过安全范围。
解决方法是定期检查和维护安全阀，确保其正常工作。
4. 管道堵塞：由于管道内的杂质或积聚物，可能会导致气体流通受阻。

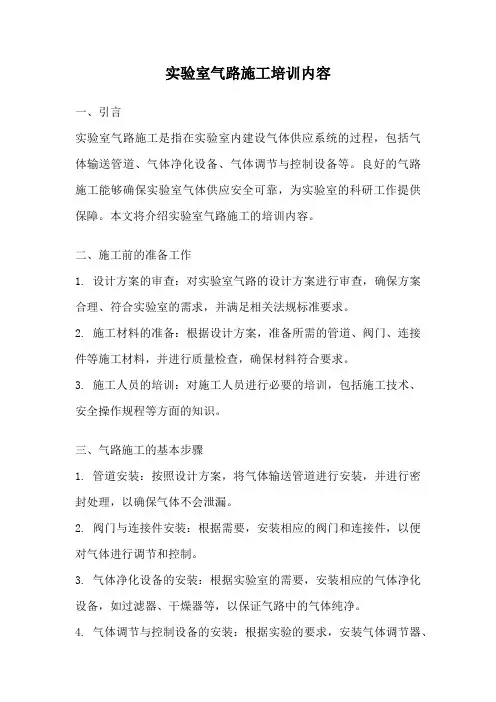

实验室气路施工培训内容一、引言实验室气路施工是指在实验室内建设气体供应系统的过程，包括气体输送管道、气体净化设备、气体调节与控制设备等。
良好的气路施工能够确保实验室气体供应安全可靠，为实验室的科研工作提供保障。
本文将介绍实验室气路施工的培训内容。
二、施工前的准备工作1. 设计方案的审查：对实验室气路的设计方案进行审查，确保方案合理、符合实验室的需求，并满足相关法规标准要求。
2. 施工材料的准备：根据设计方案，准备所需的管道、阀门、连接件等施工材料，并进行质量检查，确保材料符合要求。
3. 施工人员的培训：对施工人员进行必要的培训，包括施工技术、安全操作规程等方面的知识。
三、气路施工的基本步骤1. 管道安装：按照设计方案，将气体输送管道进行安装，并进行密封处理，以确保气体不会泄漏。
2. 阀门与连接件安装：根据需要，安装相应的阀门和连接件，以便对气体进行调节和控制。
3. 气体净化设备的安装：根据实验室的需要，安装相应的气体净化设备，如过滤器、干燥器等，以保证气路中的气体纯净。
4. 气体调节与控制设备的安装：根据实验的要求，安装气体调节器、流量计、压力表等设备，以实现对气体流量和压力的调节和控制。
5. 管道标识和保护：对已安装的管道进行标识，标明气体种类、流向、压力等信息，以便操作人员正确使用。
同时，对管道进行保护，防止外力损坏。
四、施工中的注意事项1. 安全操作：施工人员应严格遵守操作规程，佩戴个人防护用品，如安全帽、防护眼镜等，确保施工过程中的安全。
2. 施工质量控制：在施工过程中，进行必要的质量检查，确保施工质量符合要求。
3. 管道密封：施工人员应注意管道的密封处理，确保气体不会泄漏，避免安全隐患。
4. 设备安装：安装气体净化设备、调节与控制设备时，应仔细按照说明书进行操作，确保设备使用正确、稳定。
5. 管道保护：在施工结束后，对管道进行保护，避免外力损坏，延长使用寿命。
五、施工验收与运行调试1. 施工验收：对施工完成的气路进行验收，检查施工质量是否符合要求，是否存在安全隐患。
实验室气路系统培训要点1、气路的使用安全说明，如何正确操作气路。
气路在使用时需要保证在常温常温情况下，不宜在高温环境下使用，气压随着温度的增加而增加，在高温情况下，高温会导致密封管道内的气压增大，造成管道炸裂，焊点缺口等问题。
在旋转半自动切换或者减压器时，需要放轻放慢，减压器属于高敏产品，调节过快，压力变化过快会导致产品使用寿命简短。
半自动切换调节时必须要调节到位，否则容易导致优先供气指令不明。
2、半自动切换的使用方式1334 28761211910 51（1）左侧进气口：高压软管连接，高压进气口（2）左侧吹扫阀：吹扫时关闭，吹扫结束打开。
（3）左侧排空阀：吹扫时打开，平时关闭。
（4）优先用气切换阀：手柄箭头如旋尽至左侧，则切换阀左侧供气压力将高于右侧供气端，左侧钢瓶将优先供气。
手柄箭头如旋转至右侧，则切换阀右侧供气高于左侧供气端，右侧钢瓶优先供气，切换手柄旋转必须到位，否则可能造成自动切换异常。
（5）左侧高压压力表：显示左侧钢瓶出气口压力（6）总控球阀：控制主管道气路，关闭则后续管道气路全部断气。
便于出现突发情况可以切断紧急切断气源。
（7）右侧高压压力表：显示右侧钢瓶出气口压力（8）右侧排空阀：吹扫时打开，平时关闭。
（9）右侧吹扫阀：吹扫时关闭，吹扫结束打开。
（10）右侧进气口：高压软管连接，高压进气口（11）固定压力阀：设置固定压力值，此压力值比左侧压力值略低（12）出气口压力表：显示出气口压力（13）安全泄压阀：设定阀值，钢瓶气体进入减压器候不能及时减压时，自动打开，泄出多余气体。
半自动切换：主要组成部分为4，11两部分，阀内设定有通过压力值，压力值一般为0.6-0.8MP。
（可根据实际情况，在生产时设置）初始设定左侧始终先供气阀，在不调节手柄箭头的情况下，左侧始终优先供气，当左侧压力低于0.6-0.8MP时，直接切换至右瓶供气，右侧开始供气，当重新更换钢瓶时，右侧被限制供气，左侧新换气瓶开始供气。
常见气路和设计培训教程一、气路介绍气路是指液压气动系统中的气体传输管路，主要由管路、执行元件、控制元件等组成。
气路的作用是将液体或气体传递至需要控制的位置，并在该位置对它们进行控制。
气路具有灵活、速度快、响应快等特点，被广泛应用于工业自动化、航空航天、石油化工等领域。
1.1 气路的分类气路可分为顺序控制气路、定位控制气路、计数控制气路以及节能优化气路等分类。
其中，顺序控制气路主要用于控制复杂的生产线，将气体或液体控制在不同的位置，实现有序作业；定位控制气路主要用于定位元件和制造机械，确保制造出的产品符合规定标准；计数控制气路主要用于生产记录和数据分析，可以统计生产过程中所需的物料和产品数量，以便管理人员进行决策；而节能优化气路则是为了节省能源消耗而设计的一种气路。
1.2 气路的设计气路设计是指将气路组件、控制元件、执行元件等有机地结合起来，形成一个高效、可靠、易于操作、维护的气路系统的过程。
设计气路需要我们了解这些元件的工作原理和特点，然后根据实际传输的需要，选取合适的元件进行组装。
一个好的气路设计方案应该要满足以下几个方面的要求：•操作简便：气路应该易于操作，不需要太大的技术要求•功能齐全：气路应该具备实现所需功能所需的所有元件•可靠性高：气路系统应该避免系统故障和操作失误的发生•维护方便：气路系统应该具备方便维护和保养的特性二、气路设计培训教程2.1 前置知识在进行气路设计培训前，需要对于气路的知识有一定的了解，包括但不限于：•气路元件的分类和重要性•气路的基本设计原理及其在实际中的应用•气路系统的构成和工作过程2.2 培训内容气路设计培训主要分为以下几个方面：2.2.1 气路元件的知识气路元件是气路设计中的重要组成部分，了解各种气路元件的种类、特点以及在气路系统中的作用和使用方式，对于进行气路设计和维护具有重要的意义。
在此方面的培训中可能会涉及到：•压缩空气的制作、管理和存储•充气过滤器、压力调节器和润滑器的应用•气动缸、阀门、接头和感应器的工作原理及选型2.2.2 气路的基本设计原理气路设计的基本原理并不是单一的，它包括压缩空气的生成，分配，控制，传感和传递等诸多方面。
