收尘器培训资料

福建龙净BE电除尘器使用维护培训（教材）2011-12-17目录第一章电除尘器的基本知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章IPC智能控制系统第七章高压硅整流变压器的结构特点和维护第八章电除尘器调试维护第九章电除尘器常见故障原因分析及其处理第一章电除尘器的基本知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一，广泛应用于电力、冶金、建材、化工等行业。

尘器的除尘原理电除尘器的基本原理是利用电力捕集烟气中的粉尘，主要包括以下四个复杂又相互有关的物理过程：1气体的电离。

2粉尘的荷电。

3荷电粉尘向电极移动。

4荷电粉尘的捕集。

基本原理：电除尘器是在两个曲率半径相差较大的金属阳极和阴极上，通过高压直流电，维持一个足以使气体电离的静电场，气体电离后所产生的电子：阴离子和阳离子，吸附在通过电场的粉尘上，使粉尘获得电荷。

荷电极性不同的粉尘在电场力的作用下，分别向不同极性的电极运动，沉积在电极上，而达到粉尘和气体分离的目的。

在电晕区和靠近电晕区很近的一部分荷电粉尘与电晕极的极性相反，沉积在电晕极上。

因电晕区的范围小，所沉积的粉尘也少。

电晕区外的粉尘，绝大部分带有与电晕极极性相同的电荷，沉积在收尘极板上。

粉尘的捕集与许多因素有关，如粉尘的比电阻、介电常数和密度，气体的流速、温度和湿度，电场的伏安特性，以及收尘极的表面状态等。

第三章BE型电除尘器的本体结构BE型电除尘器是在引进美国通用公司（GE）电除尘器技术的基础上，经过消化、吸收，在国产化过程中不断完善起来的一种新型电除尘器。

在介绍BE型电除尘器本体结构之前，有必要先了解BE型电除尘器的技术特点。

一、BE型电除尘器的技术特点BE型电除尘器有两大技术特点：顶部电磁锤振打清灰和小分区供电。

顶部电磁锤振打清灰电除尘器按振打清灰方式分为侧部振打和顶部振打二大流派。

侧部振打以欧洲为代表，顶部振打以美国为代表。

怎么形成的电除尘器培训资料除灰试题2008-03-18 15:43分类：知识字号：大中小1.电除尘的烟风系统锅炉尾部烟道---电除尘器入口---入口均流孔板---电除尘器1电场---电除尘器2电场---电除尘器3电场---电除尘器4电场---电除尘器出口均流孔板---吸风机---脱硫---烟囱2.电除尘器的电源系统6KV厂用电——除尘变——380V配电柜——高压控制柜（可控硅变压）——U1，I1高压硅整流变压——U2 ，I2高压隔离开关——电场内阴极。

3.仓泵工作过程的四个阶段：A进料阶段B流化阶段C输送阶段D吹扫阶段4.仓泵启动条件及准备工作A锅炉点火并气后，电场投上以后。

B空气母管压力最少0.55Mpa。

C检查仓泵配套设备是否完整，完好。

D检查电气，热控设备的接线，控制气管是否完好，正确。

E排除大储气罐内污水后关闭排污阀门。

5.高压直流电源系统的主要技术参数额定一次电压：0-380V 额定一次电流：340A额定最高二次电压：66-72KV 额定最高二次电流：1.8A6.绝缘子电加热的作用保持电除尘器的阴极支撑绝缘子处于烟气露点温度以上，使电场能够维持较高的高压供电水平，获得较高的收尘效果。

7.简述除渣系统的流程？炉渣—碎渣机—水力喷射器—中转仓—渣浆泵—脱水仓—稀浆—高效浓缩机—水至贮水池—高低压水泵|—渣装车运走 |—溢流水泵 |—浆经泥浆泵再回到脱水仓8.脱水仓和高效浓缩机各有什么作用？脱水仓主要承接锅炉排渣系统的连续排渣浆，脱水后的渣料卸出运走。

高效浓缩机是火力发电厂高浓度除灰的浓缩制浆设备，是用于灰渣分除的系统，作为脱水仓的溢水使用。

9.电气除尘器在运行中主要监视哪些？主要监视以下几项：A严格监视除尘器的初级电流、整级电流和整流电压B检查排灰和下灰情况应正常，灰斗应无积灰现象C高压整流变压器、电阻抗温开正常、油温不得超过70度D按工况调整运行电压及“上升率”“下降率”电流极限等使工作在最佳点。

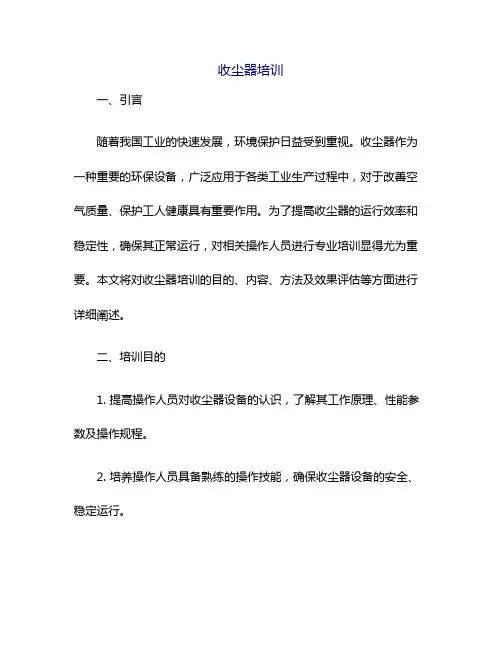

收尘器培训一、引言随着我国工业的快速发展，环境保护日益受到重视。

收尘器作为一种重要的环保设备，广泛应用于各类工业生产过程中，对于改善空气质量、保护工人健康具有重要作用。

为了提高收尘器的运行效率和稳定性，确保其正常运行，对相关操作人员进行专业培训显得尤为重要。

本文将对收尘器培训的目的、内容、方法及效果评估等方面进行详细阐述。

二、培训目的1. 提高操作人员对收尘器设备的认识，了解其工作原理、性能参数及操作规程。

2. 培养操作人员具备熟练的操作技能，确保收尘器设备的安全、稳定运行。

3. 提升操作人员对收尘器设备故障的分析和处理能力，降低设备故障率。

4. 增强操作人员的环保意识，提高对环境保护重要性的认识。

三、培训内容1. 收尘器基础知识：介绍收尘器的发展历程、分类、应用领域等，使操作人员对收尘器有一个全面的了解。

2. 收尘器工作原理：详细讲解收尘器的工作原理，包括气流组织、过滤机理、清灰方式等，使操作人员掌握收尘器的基本工作原理。

3. 收尘器性能参数：介绍收尘器的各项性能参数，如处理风量、过滤面积、过滤效率、压力损失等，使操作人员了解收尘器的主要性能指标。

4. 收尘器操作规程：讲解收尘器的操作步骤、注意事项、日常维护等内容，使操作人员掌握收尘器的操作方法和技巧。

5. 收尘器故障分析与处理：介绍收尘器常见故障及其原因，教授操作人员进行故障分析和处理的方法，提高操作人员应对设备故障的能力。

6. 环保法规与政策：普及环保相关法律法规，提高操作人员的环保意识，使操作人员了解环保政策对收尘器设备的要求。

四、培训方法1. 理论培训：采用课堂讲授、PPT演示、案例分析等方式，对操作人员进行理论知识的传授。

2. 实践操作：组织操作人员进行现场观摩、实操演练，使操作人员熟悉收尘器设备的操作流程。

3. 互动交流：鼓励操作人员提问、分享经验，促进师生之间的互动，提高培训效果。

4. 考核评估：对操作人员进行理论考试、实操考核，检验培训成果，确保操作人员具备独立操作收尘器的能力。

除尘设备培训计划一、培训目的在现代工业生产中，大量的颗粒物和灰尘会对生产设备和员工健康造成严重的危害。

为了有效地解决这一问题，除尘设备的使用变得越来越普遍。

为了让员工能够正确、安全地使用除尘设备，提高设备的使用效率，降低对环境和员工的影响，我们需要进行一次全面的除尘设备培训。

二、培训内容1. 除尘设备的原理和工作机制掌握除尘设备的原理和工作机制对于员工正确操作设备至关重要。

在这个环节中，我们将详细介绍各种常见的除尘设备及其工作原理，包括重力除尘器、湿式除尘器、滤袋除尘器和电除尘器等。

2. 除尘设备的安全操作规程除尘设备是属于特种设备，因此使用过程中需要遵守严格的安全操作规程。

我们将详细介绍除尘设备的操作安全规程，包括设备的启动、运行、停止和维护等各个环节。

3. 除尘设备的维护与保养除尘设备长期运行后，会有一定程度的积灰和磨损。

为了保证设备的正常运行和延长使用寿命，我们将进行维护与保养方面的培训，包括设备的清洁、更换过滤器和检修等内容。

4. 除尘设备的环境保护意识除尘设备的使用不仅可以维护设备和员工的健康，还可以减少对环境的影响。

在培训过程中，员工将学习到如何利用除尘设备降低废气排放，改善环境质量。

5. 除尘设备的故障处理在除尘设备的运行过程中，难免会出现各种故障。

员工需要掌握一定的故障诊断和处理方法，以确保设备的长期稳定运行。

我们将对常见的故障进行分析，并提供相应的解决方案。

三、培训方式为了确保培训效果的最大化，我们将采用多种培训方式进行组合。

具体包括以下几种形式：1. 理论讲解通过讲师的讲解和介绍，让员工了解除尘设备的工作原理和操作规程。

2. 实地操作引导员工亲自操作除尘设备，提高操作的熟练度和安全意识。

3. 视频教学利用专业的视频资料，进行更生动形象的培训和演示，使培训内容更具吸引力和可视性。

4. 案例分析通过真实的案例分析，引导员工了解如何处理除尘设备运行中的问题和挑战。

5. 互动讨论通过互动性的讨论和交流，让员工更深入地思考和交流，形成更好的学习效果。

吸尘器培训资料一、吸尘器的工作原理以及核心部件吸尘器电机高速旋转，经电机的入口将吸尘器的尘箱内的空气吸走，使尘箱产生负压，即产生一定的真空，地上的灰尘就会随着空气通过地面刷、接管、软管、滤尘袋（或尘杯）进入到尘箱内，灰尘留在尘杯内，空气进入到电机后经吸尘器的出风口排出。

1.1 电机和电机轴承电机，作为吸尘器的心脏部件，是吸尘器的核心部件，直接决定着一款吸尘器的好坏。

吸尘器电机的转速高达3万转分钟，如此高的转速，对其轴承的要求非常高。

同时，由于电机的工作环境非常恶劣，如果轴承的密封性不好的话，没有过滤掉的微米级的细小灰尘会非常容易进入轴承内部，对轴承造成磨损，从而造成电机转子的偏心，影响电机的寿命。

海尔吸尘器的电机轴承全部采用意大利进口的SKF双面防尘轴承，可以有效地保证电机平稳有效地运行。

吸尘能力：吸尘能力越大，在在相同情况下吸起的灰尘越多。

吸入效率：综合反映吸尘器整体性能的参数，吸入效率越高，吸尘器真正用来做功部分的功率越大。

1.2 电机温保，防止电机过热烧毁电机当滤尘袋已满或管路发生堵塞时，如果用户没有及时进行清理、疏通，会使吸尘器的进风量迅速下降。

没有足够的风量通过电机，对电机进行降温，会导致电机的温度迅速提升。

如果不能及时处理的话，就会导致电机过热进而烧毁电机。

在电机上装上电机温保，可以在电机的温升超过设定值时切断电机的电源，起到保护电机的作用。

1.3 卷线器采用德国克恩里伯斯卷簧德国克恩里伯斯公司是大众等汽车公司的安全带卷簧的供应商，其卷簧的弹力曲线非常平稳，使卷线器在收线时电源线的回收速度非常平稳，有效防止因收线速度过快对用户造成伤害。

1.4、安全放气阀，保护吸尘器电机安全放气阀平时是完全关闭的，只有当滤尘袋已满或管路发生堵塞时，吸尘器的进风量迅速降低。

当风量降低到不足以给电机降温时，安全放气阀打开，少量的风进入，对电机进行冷却，起到保护电机作用。

1.5、无尘袋设计，龙卷风离心集尘取消了传统意义上的滤尘袋，采用无尘袋设计。

制定人李永浩4、回转卸料阀将粉料均匀向外输送，粉料重新
回到生产中。

锤式翻板阀是靠自身重量使收尘器箱体底部处
于封闭状态，当箱体内粉料积累达超过翻板阀重
量时，翻板阀打开，将粉料排出重新回到生产，
该种方式排料相对不稳定。

名词解释
H：单机除尘器 MC：脉冲喷吹式 -80:滤袋数量
A/B：A为带灰斗或重锤式翻板阀，B为法兰式
工作原理
1、收尘风机位于净气出口处，向外抽气，使器室形成负
压将环境中的含尘气体吸入收尘器室内部，一部分粉尘
会落入箱体底部通过回转阀排出收尘器，另一部分粉尘
随气流附着与滤袋上。

2、收尘器喷吹装置包括一个空压气包，若干个
喷吹管，及电磁阀组成，电磁阀由PLC控制，处
于常闭状态，当电磁阀线圈得电时，电磁阀打
开，气体通过气包进入喷吹管对滤袋进行清灰。

参训人员签字：OPL教育
确认人日期 年 月 日
课程分类：1、基础知识（√） 2、问题实例（ ） 3、改善实例（ ）主题：HMC-80A、HMC-48A布袋除尘器工作原理
3、每一列滤袋顶部均有一根喷吹管，喷吹管向
滤袋喷吹高压空气，将累积与滤袋上的粉尘震落
至箱体底部，（相邻喷吹管喷吹时间为10—
15S）再由回转阀排出箱体外，使滤袋保持通畅。

培训教程威埃姆公司产品在混凝土搅拌站上的应用混凝土拌和站在建筑领域有大量的运用，主要目的即是把环境温度下的大小石料，水泥，粉煤灰以及一种添加剂，通过注入水后充分搅拌均匀，形成商品混凝土。

拌和站主要由冷料供给，粉料供给，称量，搅拌主机，电控五大部分组成。

除电控系统外，其他四大系统都能运用到威埃姆公司产品，如螺旋输送机，蝴蝶阀，仓顶收尘机，阻旋式料位计，助流气垫或助流气嘴，震动电机，安全压力阀，料斗收尘机等。

下面我们分别就每个产品的性能参数，安装使用及维护,再结合我们售后服务中处理的案例，和大家进行一些交流。

二：主机收尘机主机收尘机从威埃姆产品定义上属圆筒型收尘机，在仓顶收尘，拆包机收尘及搅拌主机收尘领域有广泛的运用，见下图示：包机收尘已不属于混凝土行业了。

收尘机的机构组成见下图示：主要由四部分组成，顶盖，滤芯清洗装置，滤芯，集尘料斗等，顶盖有三种形式，主机收尘机用的是带有引风风扇的形式（MK），目的是使主机内呈负压态势，防止粉尘四逸；滤芯清洗方式有两种，一种是清洁压力空气脉冲反吹式（JET），它的优势在于能在滤芯过滤粉尘的同时，进行部分滤芯的清洗，除尘效率高，适用于连续除尘工作；另一种滤芯清洗是震动电机式（VIBRATOR），清洗过程与除尘过程不能同时进行，除尘效率较前者低30%，威埃姆推荐主机收尘机采用脉冲反吹方式清洁滤芯；收尘机的滤芯，无论是从结构形式还是从滤芯材料上，威埃姆都提供了多种多样方便用户在多种领域使用的选择，在混凝土搅拌站上，推荐使用卡式滤芯（CARTRIDGE），材料为聚酯，外观带褶皱，内有圆柱网支撑，特点是在同样的外形尺寸下，相对于其他形式过滤面积最大；集尘料斗有三种形式，视收尘机的安装位置而选用，通常建议选用带有一级去除潮湿粉尘装置的集尘料斗（DU），这是威埃姆的专利技术，除湿器D依据隔膜分离原理工作流程如下：高速流动的潮湿灰尘颗粒由于惯性和除湿器的锥形环产生撞击，这样就将气流中的颗粒物有效的分离出来，剩余的灰尘被收尘机的卡式滤芯过滤掉。
