数控钻铣床参数

第1章机床总体布局设计1.1 机床总体尺寸参数的选定根据设计要求并参考实际情况，初步选定机床主要参数如下：工作台宽度×长度400×1600mm主轴锥孔7∶24工作台最大纵向行程300mm工作台最大横向行程375mm主轴箱最大垂直行程400mm主轴转速级数12级主轴转速围30~1500r/minX、Y轴步进电机130BF001（反应式步进电动机）Z轴步进电动机130BF001（反应式步进电动机）主电动机的功率 4.0KW主轴电动机转速1440r/min机床外形尺寸（长×宽×高）150×1200×2300mm机床净重500Kg1.2 机床主要部件及其运动方式的选定1.2.1 主运动的实现因所设计的机床要求能进行立式的钻和铣，垂直方向的行程比较大,因而采用工作台不动,而主轴箱各轴向摆放为立式的结构布局；为了使主轴箱在数控的计算机控制上齿轮的传动更准确、更平稳，工作更可靠，主轴箱主要采用液压系统控制滑移齿轮和离合器变换齿轮的有级变速。

1.2.2 进给运动的实现本次所设计的机床进给运动均由单片机进行数字控制，因此在X、Y、Z三个方向上，进给运动均采用滚珠丝杠螺母副，其动力由步进电机通过调隙齿轮传递。

1.2.3 数字控制的实现采用单片机控制，各个控制按扭均安装在控制台上，而控制台摆放在易操作的位置，这一点须根据实际情况而定。

1.2.4 机床其它零部件的选择考虑到生产效率以及生产的经济性，机床附件如油管、行程开关等，以及标准件如滚珠丝杠、轴承等均选择外购形式。

1.3 机床总体布局的确定根据以上参数及主要部件及其运动方式，则可拟定机床的总体布局图，详细图纸请参照1号A1图纸。

第2章 主传动的设计2.1 议定转速图2.1.1 确定结构式和结构网式：1.主传动的确定n max ，n min 和公比Ф的确定：根据ZJK-7532的使用说明书，初步定主轴转速围为95～1600r ／min ，则Ф＝1-Z n R =1minmax -z nn ＝11951600＝1.29 ………………………………(2.1) 由设计手册取标准值得：Ф=1.26。

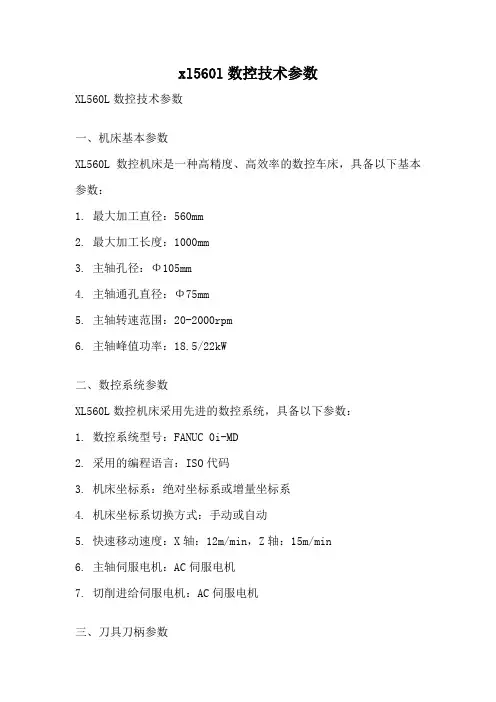

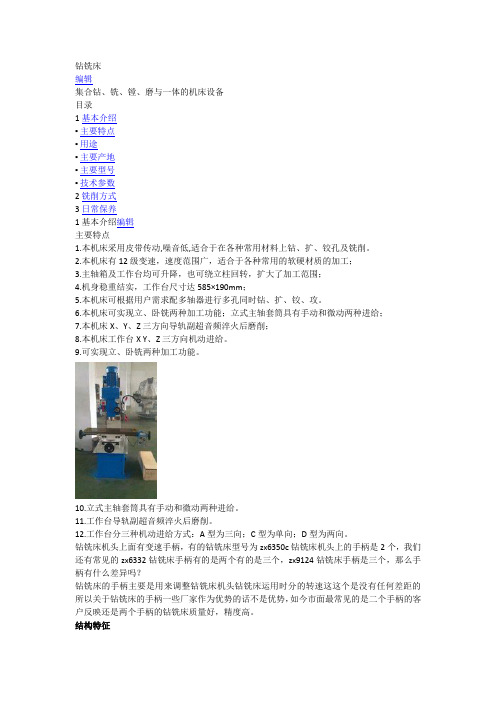

钻铣床编辑集合钻、铣、镗、磨与一体的机床设备目录1基本介绍▪主要特点▪用途▪主要产地▪主要型号▪技术参数2铣削方式3日常保养1基本介绍编辑主要特点1.本机床采用皮带传动,噪音低,适合于在各种常用材料上钻、扩、铰孔及铣削。

2.本机床有12级变速，速度范围广，适合于各种常用的软硬材质的加工；3.主轴箱及工作台均可升降，也可绕立柱回转，扩大了加工范围；4.机身稳重结实，工作台尺寸达585×190mm；5.本机床可根据用户需求配多轴器进行多孔同时钻、扩、铰、攻。

6.本机床可实现立、卧铣两种加工功能；立式主轴套筒具有手动和微动两种进给；7.本机床X、Y、Z三方向导轨副超音频淬火后磨削；8.本机床工作台X Y、Z三方向机动进给。

9.可实现立、卧铣两种加工功能。

10.立式主轴套筒具有手动和微动两种进给。

11.工作台导轨副超音频淬火后磨削。

12.工作台分三种机动进给方式：A型为三向；C型为单向；D型为两向。

钻铣床机头上面有变速手柄，有的钻铣床型号为zx6350c钻铣床机头上的手柄是2个，我们还有常见的zx6332钻铣床手柄有的是两个有的是三个，zx9124钻铣床手柄是三个，那么手柄有什么差异吗？钻铣床的手柄主要是用来调整钻铣床机头钻铣床运用时分的转速这这个是没有任何差距的所以关于钻铣床的手柄一些厂家作为优势的话不是优势，如今市面最常见的是二个手柄的客户反映还是两个手柄的钻铣床质量好，精度高。

结构特征钻铣床工作台可纵、横向移动，主轴垂直布置，通常为台式、机头可上下升降，钻铣床外形具有钻、铣、镗、磨、攻丝等多种切削功能机床。

主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀。

本机床结构先进、合理，操作轻便灵活，维护方便。

本机床上的加工的工件，一般都能达到IT8级精度和粗糙度的要求。

本机床工作台的纵、横和垂直各方向可手动进给，工作台亦可作正反两个方向的纵向和横向自动进给，并没有限位停止的安全保护装置。

附件1
数控铣床主要技术参数
一、用途：
本机床布局为立式主轴、十字型床鞍工作台，结构紧凑、加工范围广泛，一次装夹后可完成铣、镗、钻、铰、攻丝等多种工序的加工。

主轴采用交流主轴电机同步齿形带传动，噪声低。

主要应用于中小型机械零件和模具加工。

二、主要技术参数
●工作台面积(长×宽) 900×400 mm
●工作台左右行程(X向) 630 mm
●工作台前后行程(Y向) 400 mm
●主轴上、下行程(Z向) 500 mm
●工作台最大承重600 kg
●主轴端面至工作台面距离125-625 mm
●主轴锥孔MAS403 BT40
●主轴定向
●刚性攻丝
●刀具最大尺寸φ100×250 mm
●刀具最大重量 6 kg
●主轴最高转速8000 rpm
●进给速度5-5000 mm/min
●快速移动速度15000 mm/min
●主电机功率11/15kw
●主轴最大输出扭矩94 N.m
●定位精度《JB/T8772.4-1998》X:0.016 mm ，Y、Z：0.014 mm
全程
●重复定位精度《JB/T8772.4-1998》X:0.010 mm ，Y、Z:0.008mm
全程
●进给电机扭矩FANUC 8 N.m
●机床外形尺寸(长×宽×高) 2230×2190×2080 mm
●主机包装箱2850×2490×2380 mm、净重5000 Kg、毛重6500Kg
三、主要部件及配套件清单。

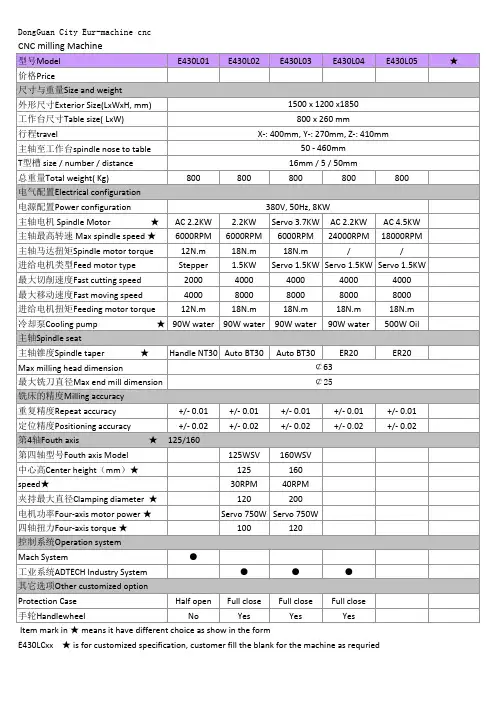

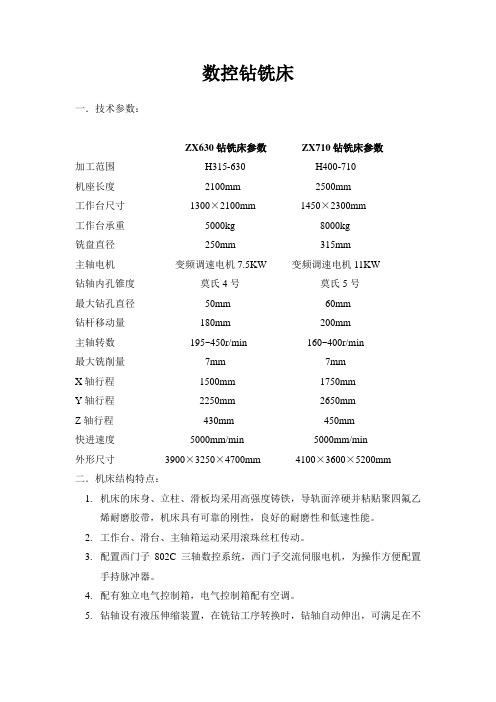

数控钻铣床一．技术参数：ZX630钻铣床参数ZX710钻铣床参数加工范围H315-630 H400-710机座长度2100mm 2500mm工作台尺寸1300×2100mm 1450×2300mm工作台承重5000kg 8000kg铣盘直径250mm 315mm主轴电机变频调速电机7.5KW 变频调速电机11KW钻轴内孔锥度莫氏4号莫氏5号最大钻孔直径50mm 60mm钻杆移动量180mm 200mm主轴转数195~450r/min 160~400r/min最大铣削量7mm 7mmX轴行程1500mm 1750mmY轴行程2250mm 2650mmZ轴行程430mm 450mm快进速度5000mm/min 5000mm/min外形尺寸3900×3250×4700mm 4100×3600×5200mm 二．机床结构特点：1.机床的床身、立柱、滑板均采用高强度铸铁，导轨面淬硬并粘贴聚四氟乙烯耐磨胶带，机床具有可靠的刚性，良好的耐磨性和低速性能。

2.工作台、滑台、主轴箱运动采用滚珠丝杠传动。

3.配置西门子802C三轴数控系统，西门子交流伺服电机，为操作方便配置手持脉冲器。

4.配有独立电气控制箱，电气控制箱配有空调。

5.钻轴设有液压伸缩装置，在铣钻工序转换时，钻轴自动伸出，可满足在不拆卸刀盘的情况下自动完成钻孔过程，实现了在不停机的情况下进行铣钻工序的转换。

6.主轴内设有液压卸钻头油缸，用于钻头的拆卸。

7.主轴电机采用变频调速电机，当钻铣工序转换时，主轴可在不停机情况下自动完成转速的转换。

8.床身、立柱、滑板导轨面均设有不锈钢防护罩。

9.机床设置专用液压浮起旋转胎具，胎具上装有宝塔胎用于电机座的安装和定位，该胎具可自由旋转，可用于接线盒面、吊环孔面的加工。

10.开启式龙门压紧机构用于工件定位后的压紧。

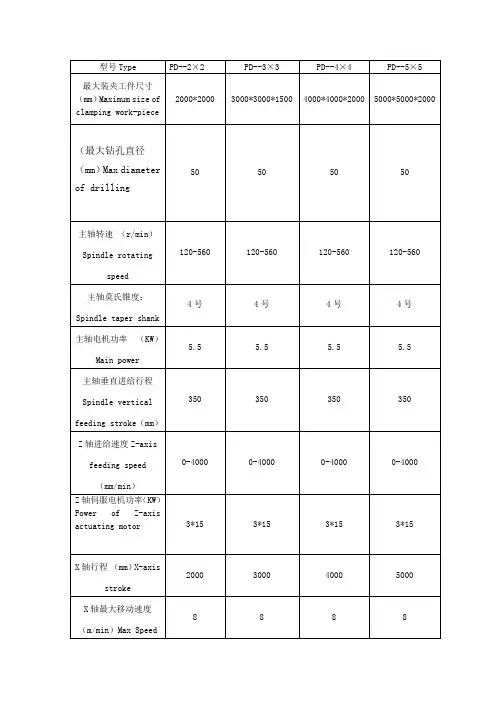

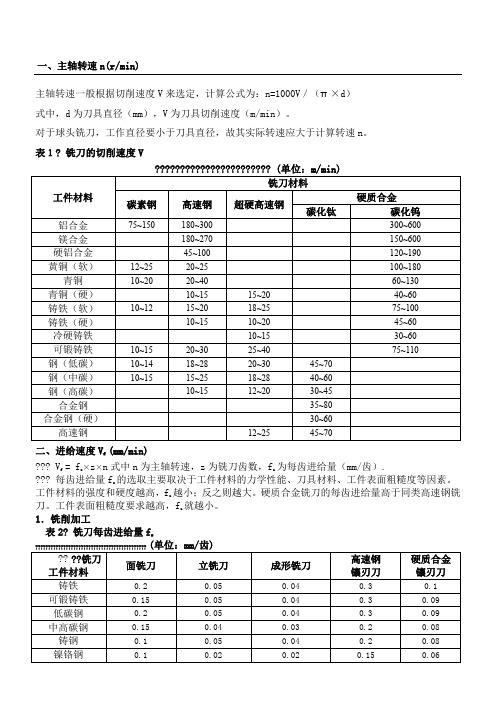

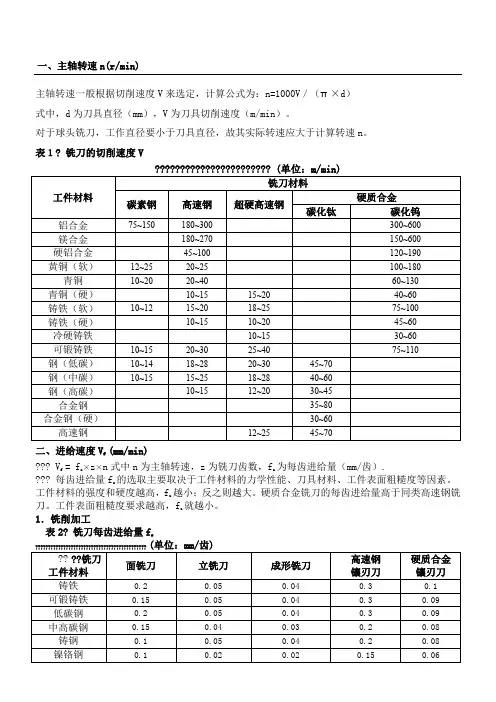

一、主轴转速n(r/min)
主轴转速一般根据切削速度V来选定，计算公式为：n=1000V／（π×d）
式中，d为刀具直径（mm），V为刀具切削速度（m/min）。

对于球头铣刀，工作直径要小于刀具直径，故其实际转速应大于计算转速n。

表１? 铣刀的切削速度V
1．铣削加工
表2? 铣刀每齿进给量f
z
5、铰孔加工
铰孔属于精加工工序，加工过程中应合理选择铰刀的类型及材质，高速钢铰刀属于通用铰刀，硬质合金铰刀一般用于加工钢、铸钢、灰铸铁和冷硬铸铁。

为了达到较高的孔径精度和表面质量，应采用较低的切削速度和进给量并合理选择切削液。

铰孔前应留有铰削余量，一般为0.1~0.2mm
底孔直径=铰刀直径－（0.1~0.2）mm
铰削加工时切削速度V取3~15m/min
进给量f取0.05~0.5mm/r。

数控铣床技术参数备注：1、重要参数红色标记2、主轴锥孔主流为BT40 7:24。

3、三轴行程越大越好；工作台面积越大越好；主轴转速越大越好；扭矩越大越好；电机功率、容量越大越好；承重越大越好；净重越大越好。

4、铣床型号X开头，车床型号C开头。

5、铣床的外围尺寸是每个厂商自定义的。

6、目前运用的最广的铣床是600系列、800系列。

600系列铣床尺寸(毫米)大概在长：2200——2500 宽：2200——2500 高：1800——2000（不计主轴电机高度）7、铣床工作台承重也是重要参数，单位是KG，专业术语是公斤而不是千克。

8、普通铣床才会分立式和卧式，卧式一般用于大工件的粗加工。

9、加工中心的刀库分为斗笠式和机械式，机械式比斗笠式跟贵，同等机床，加工中心比普通数铣贵3——4万元。

10、驱动方式：伺服机比步进电机精密度更高、价格更高、更省电。

数控铣床技术参数产品名称型号铣头回转角度(度)矩形工件台面积宽×长(毫米)主轴锥孔主轴转速(转/分)主轴中心至垂直导轨面距离(毫米)工作精度(毫米)电机功率（KW）数控装置重量(吨)外形尺寸高×宽×长(毫米)生产厂X轴Y轴Z轴定位精度重复定位可控轴数驱动方式系统承重净重数控立式XK5012250100250125×500莫氏3号120-1830155±0.02±0.015 1.53步进电机单板机0.6830×870×1630江苏省宿迁机床厂升降台铣床数控铣床XK5025680350400250×1120307:2460-4200360±0.013/350±0.005 1.54伺服微机 1.51381×1720×2196南通机床厂XK5032750350400320×1220bt407:2445-4500495±0.013/250±0.005 3.73伺服微机 2.21830×1880×2060数控立式铣床XK5032A800350主轴箱430320×1320ISO5025-2500 3.7步进电机1900×1900×2500江东机床厂XK5032650240330320×1250ISO5030-15007.53直流伺服2.72050×1779×2099自贡长征机床数字化仿型铣床XKF5032650240330320×125030-15007.53 2.92050×2183×1950厂立式数控铣床XK5040A900375410400×160030-15007.5 3.82350×2100×2640齐齐哈尔第二机床厂数控立式升降台铣床XK5040-1900350400400×1650NO.507:2412-15004000.03/300±0.017.53SCR连续 4.51964×2190×2673北京第一机床厂简易数控立式升降台铣床XKJ5040-I900350400400×1650NO.507:2412-5504000.03±0.017.53SCR点位直线4.82177×2091×2673数控双轴立式铣床XK5142500400100400×80090-1340300:±0.0253长度量仪开发公司卧式数控铣床XK6040900375400400×160030-15007.5FANUC3MA 3.42040×2100×1220齐齐哈尔第二机床厂数控立式升降台铣床RAM8762362406330×1066350±0.015±0.00752.23DC伺服1.51866×1500×1979自贡长征机床厂数控立式铣床S8J4800400机200手328381×965100-4510±0.015±0.00755.54或3AC伺服4.52000×1980×2800三座标数控仿形铣床FNC-3D555504203201500×40040#12级96-23000.03/300±0.0133电液微机 3.51520×2000×1960上海申江机械厂FNC-3D555504203201500×40040#12级96-23000.03/300±0.0133电液微机 3.51520×2000×1960数控铣床NT-J320A760297444270×122030#7:2450-2750305±0.013/250±0.005 1.53伺服微机 1.92150×1900×2200南通机床厂数控万能工具铣床AM-443390330380垂直250×600水平315×70062-2800全长0.043青海第一机床厂VF-411000700750840×11004闭环南京第二机床厂数控立式无升降台铣床XMK7151000500800500×1200NO.507:2435-3500700±0.005±0.0025153SCR连续123700×2900×3600北京第一机床厂数控立式床身铣床XK715B1320550600500×200036-18006201142830×3013×3284上海第四机床厂数控床身铣床XK7161600630700630×200037.5-1800113600×2690×3500江东机床厂数控工作台不升降立式铣床XKA7161600630650630×200030-1620全长0.047.5青海第一机床厂精密仿形数控工作台不升降铣床XKAMA-7161200630750630×200020-2000全长0.0511数控仿形立式铣床XKFM-7161000630630630×14007:2410-2800±0.01±0.005113AC伺服122808×3748×3129自贡长征机床厂XKF7181600800800×20007:2436-360015/18.53AC伺服163750×3787×3080数控转塔工作台不升降铣床XKF7261500630600630×200063-1250全长0.04青海第一机床厂数控立式立柱移动铣床XK7341200500450400×120060-300040:00.015数控立式无升降台铣床XKA7362000630650630×2500NO.507:2425-2200700±0.02/300±0.01153SCR连续185800×3300×3510北京第一机床厂XKA7382500900800900×2500NO.507:2430-30001050X:0.04Y0.025E:0.0250.02153SCR连续267220×4135×4415数控立式立柱移动铣床XKA7382500800780800×300020-1700全长0.0417青海第一机床厂数控立式无升降台铣床XKA-7310250010008001000×2500NO.507:2430-30001150Y0.025E:0.0250.02153SCR连续297220×5345×3900北京第一机床厂数控卧式床身铣床XK7541050400600(900)400×160032-16007.5 4.52220×2100×2560(2860)上海第四机床厂。

数控钻床设备参数一、主要技术参数
1．主轴电机功率：7.5KW
2．主轴转速：50-3000R/min
3．工作台尺寸：800mm×400mm
4．行程：X轴400mm、Y轴250mm、Z轴350mm
5．刀架：BT30
6．偏心力：4.5KN
7．最大加工尺寸：400mm×250mm×350mm
8．机器重量：3300Kg
9．坐标系统：厘米制
10．控制系统：Siemens 802S系统、FANUC系统二、液压系统参数
1．压力范围：0-0.7Mpa
2．压力调节范围：0-0.35Mpa
3．最大流量：180L/min
4．转速调节范围：0-60RPM
5．液压油温度范围：5-60℃
6．过滤器精度：25um
7．压力表：0-1.6MPa
8．液压油品牌：国标液压油
三、结构及维护参数
1．结构：全密封梯形结构，采用合金钢制，防锈，防水，防锈蚀2．润滑：自动润滑，可提高机械性能和使用寿命
3．维护：定期更换机械自动润滑油，机床每3月维护一次
四、安全防护功能
1．自动紧急停机：当机械发生故障，可以快速将机械停止
2．机台坐标自动回零：可以将机床坐标设定为原始位置，避免故障3．锁死装置：可以锁死机床，防止机床运行
4．报警系统：当机床发生故障时，会自动发出警报。
