CRTSⅠ型双块式无砟轨道双块式轨枕混凝土作业指导书

CRTSI型双块式无砟轨道轨道排架法施工作业指导书1.编制目的明确双块式无砟轨道道床板施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范双块式无砟轨道道床板施工。

2．编制依据2.1兰新线无砟轨道施工图及设计文件2.2高速铁路轨道工程施工技术指南2.3《高速铁路轨道工程施工质量验收标准》﹝TB10754-2010﹞2.4《铁路混凝土与砌体工程施工质量验收标准》﹝TB 10424﹞2.5《高速铁路工程测量规范》﹝TB 10601-2009﹞3．适用范围兰新铁路第二双线CRTSI型双块式无碴轨道。

4．施工控制要点4.1前期准备阶段4.1.1熟悉并掌握施工设计图纸及相关规范、规程、标准、技术条件、细则、指南等。

4.1.2进行沉降变形观测和无碴轨道铺设前质量评估。

4.1.3组织技术、测量试验和施工人员岗前培训。

4.1.4配合设计院进行CPⅠ、CPⅡ、CPⅢ精密测量控制网布设，完成新网下的线路拟合；组织对CPⅡ、CPⅢ测量成果进行复测，报设计院确认。

4.1.5选定混凝土配合比。

4.1.6原材料进场检验、标识存放。

4.2过程控制阶段包括组装工具轨排，钢筋工程施工，电阻测试，轨排就位、粗调、精调和轨道几何位置复测，灌注道床板混凝土，道床板养护、封堵螺栓孔等。

4.2.1钢筋绝缘情况采用目测检查和电阻测试，灌注混凝土前的精度复测，灌注混凝土等重要工序监理全过程旁站。

4.2.2建立内部各工序交接验收管理办法，各工班之间办理签字交接，上道工序不合格不允许进入下道工序施工。

4.2.3在施工的各阶段，根据测量统计分析数据，在施工现场定期（不长于1个月）召开由技术负责人、测量、安全、试验、物资设备、质量人员和工班长等参加的各类分析、探讨和阶段性总结会，适时增补具有针对性的技术、质量管理要求。

4.3后期综合整理阶段首先，对铺设长钢轨后的轨道进行复测；然后根据精调和复测后的结果，进行数据统计分析，制定相应的轨道综合调整方案。

轨枕、轨排运输及临时存放施工作业指导书1．适用范围适用于**铁路河南段项目部 CRTSI 型双块式无砟轨道轨枕、轨排运输及临时存放作业。

2．作业准备施工前技术人员应对施工图纸及相关的通用图纸和规范进行认真阅读、熟悉掌握轨枕、轨排运输及临时存放作业的设计要求和验收标准，制定施工作业方案、安全保障措施及应急预案，对施工作业人员进行岗前技术、安全培训和考核，合格后方可上岗。

施工作业中所涉及的各种外部技术数据收集齐全。

主要技术标准：《高速铁路轨道工程施工质量验收标准》（TB10754-2010）、《客运专线铁路双块式无轨道双块式混凝土轨枕暂行技术条件》等相关技术标准和规范。

3．技术要求CRTSI 型双块式 SK-2 型轨枕技术参数4．施工程序与工艺流程施工程序施工程序为：提报轨枕、轨排计划→运输→卸车→临时存放。

5．施工要求5.1 提报轨枕、轨排计划施工前核对轨枕、轨排的规格及技术条件符合设计要求。

计算确定轨枕、轨排用量和型号，提前运抵工地，一次运输放置到位。

5.2 运输5.2.1 轨枕运输标段范围内所需轨枕均由中铁十五局**7标社旗轨枕场负责将合格的轨枕运送至指定地点；项目部负责确定存放场地和存放数量，并负责卸车和码放。

5.2.2 轨排验收轨枕进场后组织质检人员进行验收，验收的项目包括轨枕外观质量和尺寸检查，尺寸检查采用抽检的方式，检验合格方可卸车。

5.3 卸车及临时存放轨枕装卸时采用汽车吊，吊装过程中使用简易吊架，一次吊装数量不宜过多，防止轨枕在吊装过程中发生变形。

在轨枕和地面、轨枕和轨枕之间放置10×10cm 垫木，放置位置在轨枕承轨槽中部，存放轨枕位置必平整。

其存放位置选择在两底座板中间，不超过三层。

便于以后散枕，垛间距最小间距为 0.5m，层高以不影响 CPⅢ测设为前提。

5.4.2 轨排临时存放轨排采用平板拖车运至现场，分层码放整齐于临时存放地。

6．劳动组织6.1劳动力组织形式：人员：汽车吊司机2人，普工6人，验收2人，指挥2人，保管2人。

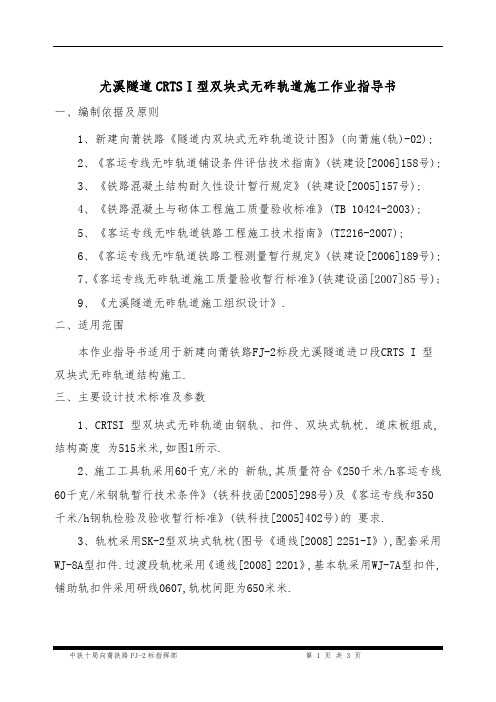

尤溪隧道CRTSⅠ型双块式无砟轨道施工作业指导书一、编制依据及原则1、新建向莆铁路《隧道内双块式无砟轨道设计图》(向莆施(轨)-02);2、《客运专线无咋轨道铺设条件评估技术指南》(铁建设[2006]158号);3、《铁路混凝土结构耐久性设计暂行规定》(铁建设[2005]157号);4、《铁路混凝土与砌体工程施工质量验收标准》(TB 10424-2003);5、《客运专线无咋轨道铁路工程施工技术指南》(TZ216-2007);6、《客运专线无咋轨道铁路工程测量暂行规定》(铁建设[2006]189号);7、《客运专线无砟轨道施工质量验收暂行标准》(铁建设函[2007]85号);9、《尤溪隧道无砟轨道施工组织设计》.二、适用范围本作业指导书适用于新建向莆铁路FJ-2标段尤溪隧道进口段CRTS I 型双块式无砟轨道结构施工.三、主要设计技术标准及参数1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成,结构高度为515米米,如图1所示.2、施工工具轨采用60千克/米的新轨,其质量符合《250千米/h客运专线60千克/米钢轨暂行技术条件》(铁科技函[2005]298号)及《客运专线和350千米/h钢轨检验及验收暂行标准》(铁科技[2005]402号)的要求.3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》),配套采用WJ-8A型扣件.过渡段轨枕采用《通线[2008] 2201》,基本轨采用WJ-7A型扣件,铺助轨扣件采用研线0607,轨枕间距为650米米.图1 CRTSⅠ型双块式无砟轨道隧道断面图4、扣件系统应符合《客运专线扣件系统暂行技术条件》(铁科技函[2006]248号)的规定.5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上,混凝土等级为C40,直线地段结构尺寸为：宽度 2800米米,厚度 260米米.隧道内若有结缝,道床板应在结构缝处断开.6、曲线超过设置在道床板上,采用外轨抬高方式,在缓和曲线内按线性完成过渡.本隧道进口段曲线段里程DK370+042.31～DK370+536.81,长度494.50米,曲线半径为10000米,缓和曲线按照允许速度 200千米/h设置曲线超高,超高为35米米.7、排水系统设置:本隧道为双线隧道,直线地段在道床板顶面设置0.7%的横向排水坡,曲线地段利用超高后的坡面进行排水.8、综合接地系统：无砟轨道中接地钢筋利用道床板内结构钢筋,取道床板上层钢筋设置3根钢筋(中间一根和两侧各一根)作为纵向接地钢筋,此3根纵向钢筋与横向结构钢筋及轨枕桁架钢筋间采用绝缘卡绝缘,每100米断开一次,每接地单元内取一根上层Φ16横向接地钢筋作为接地钢筋,与3根纵向接地钢筋进行焊接后在线路外侧引出接地端子并用连接导线与贯通地线“T”型连接,横向接地钢筋与其余纵向结构钢筋采用绝缘卡绝缘.9、连接钢筋在隧道基底范围采用RE500锚固胶固定.锚固胶主要性能指标：劈裂抗拉强度≥13米pa、抗拉强度≥94米pa、抗压强度≥99米pa.四、无砟轨道施工及施工工艺(一)施工准备1、根据无砟轨道施工要求,备齐设计图纸、变更设计文件、向莆公司下发的有关无砟轨道施工通知和技术要求等施工文件,并对所有设计文件进行复核无误方可使用.2、进行无砟轨道铺设条件评估、验收.依据(《客运专线铁路无砟轨道铺设条件评估技术指南》铁建设【2006】158号)进行,按照无砟轨道沉降评估实施方案进行隧道基础沉降观测,并对观测数据进行整理分析,沉降趋于稳定、实测沉降总量不大于5米米时,可判定沉降满足无砟轨道铺设条件(预测的隧道基础工后沉降值不大于15米米).3、测量、检测、试验设备检定合格,满足施工精度要求,复测隧道洞内设计院提供的 CPI、CPII、CPIII控制点,并报审复测成果报告审批使用.4、对隧道二次衬砌、底板等砼质量进行地质雷达检测,对检测发现的缺陷、问题进行有针对性的整治,确保隧道达到无砟轨道铺设条件.5、根据施工方案和作业指导书编制无砟轨道施工卡片和施工技术交底,并对技术人员和施工人员进行全面培训.6、根据设计工程数量,提报材料计划,并考虑运输方案 ,以保证工程施工过程中材料的正常供应.提前进行市场调查,选择质优的原材料,需要通过招标综合比较,保证合格产品准时到场.7、机械设备和检测设备进场并验收合格,满足精度控制要求.(二)无砟轨道施工方法及工艺要求1、CRTSⅠ型双块式无砟轨道施工工艺CRTSⅠ型双块式无砟轨道施工主要包括轨道施工测量、工具轨排法施工、道床混凝土浇筑等方面,其施工工艺流程如图2 所示.图2 隧道内双块式无咋轨道施工工艺流程图2、CPIII平面控制网和高程网测设CPIII平面控制网主要为铺设无砟轨道提供控制基准,是在CPⅠ、CPⅡ加密控制网基础上采用后方交汇法施测.每个自由测站以4～6对CPⅢ点为测量目标,每次测量应保证每个点被测量3次.高程控制测量每一测段应至少与3个二等水准点进行联测,形成检核.CPⅢ平面控制网建立后,增设线路基标.基标分为控制基标和加密基标两种,是铺设和调整轨道的依据.控制基标直线60 米设一个,曲线30 米设一个.加密基标直线6.25 米一个,曲线每3.25 米设一个.如图3图3 CPⅢ平面控制网测量网形示意图3、施工步骤及施工内容3.1隧底凿毛、冲洗、放样道床板施工前,将道床板施工范围内前方200～300米隧底混凝土表面的杂物、废碴清除干净,然后对隧底混凝土底板表面进行凿毛,见新面不应小于50%,凿毛后,采用高压水枪和钢丝刷将混凝土碎片、浮砟、尘土等冲洗干净.浇注混凝土前仰拱回填层或混凝土底板表面应洒水湿润,并至少保湿2小时以上且无多余的积水,经过质检人员检查后应作好记录.技术人员根据设计线路资料,采用全站仪直线地段每10米、曲线地段每5米放出线路投影中线,中线应用明显颜色标记,并根据几何关系用墨线弹出一侧轨枕边线和模板边线.同时用水准仪每10米、5米测出对应点位的实际标高.道床板下部无浮渣、灰尘及杂物;中线偏差不超过2米米;模板内边线偏差±2米米.3.2铺设底层钢筋隧道底板凿毛冲洗验收合格按设计间距铺设道床板纵向底层钢筋,道床板底层钢筋在加工场内完成下料制作,下料尺寸和弯折情况应设计相符.底板钢筋除纵、横向接地钢筋间按规定进行焊接外,其余纵、横向钢筋的交叉点均要设置绝缘卡.底板纵向受力钢筋采用搭接方式连接,相邻钢筋的搭接接头应相互错开,纵向钢筋搭接长度不小于70㎝,相邻搭接接头中心错开距离不小于100㎝,同一截面上的钢筋搭接率不大于50%.下层纵向钢筋距道床板底面的净保护层不小于35米米,曲线地段下层纵向钢筋与桁架钢筋保持最小 20米米的净距.施工过程中纵横向钢筋布置均匀,间距及搭接宽度符合设计要求,吊卸过程中要采取措施防止钢筋变形.3.3铺设轨枕、组装工具轨排、锚固销钉采用人工、机械配合铺设双块式轨枕.测量人员应根据线路基桩在线路中线位置做出标记,即在混凝土支承层上每10米在轨枕中心位置标出一个点,然后将这些点用墨线连接起来,作为散布轨枕的中线.为方便施工,中线向两侧1.4米弹出立模位置.轨枕铺设位置允许偏差±1厘米.采用人工安装工具轨法进行轨排组装,利用双向同步电动扭力扳手紧固扣件,组装工具轨轨排,轨排组装的工序为：散枕→固定铁垫板→铺设钢轨→固定钢轨→轨排检查.轨排组装时铁垫板应居中,扣件扭矩应符合设计要求.工具轨采用与正线轨型相同的的 60千克/米新钢轨.工具轨进场后应对工具轨进行检验;在使用、拆卸、装载和运输过程中,应采取措施加强对工具轨的保护,防止工具轨变形、污染,并经常对工具轨进行检验,确保工具轨能满足施工要求.对不合格工具轨禁止投入使用.当铺设调整好轨枕后,在路隧过渡段钻孔并安装钢销钉.钻孔后需要使用空气压缩机清理孔洞.埋设销钉时应绝对保证销钉孔钻在轨枕钢筋网格之间,且中心要垂直于支承层表面,并用植筋胶进行封锚.轨排组装完成后,在每隔3根(曲线地段2根、工具轨接头处)轨枕之间的钢轨上各放置一对螺杆调整器.螺杆调整器安装位置要正确,螺杆必须始终竖直的位于轨道外侧,通过竖向螺杆调整轨排高低,通过水平调整螺栓对轨排方向进行调整.3.4轨排粗调根据测量班在水沟侧壁标注的高程、弹线以及当前仪器测量控制,使用全站仪和人工配合起道机进行轨排粗调.利用道尺、方尺、垂球和3米小钢尺对轨排进行初步调整,实现轨排方向和标高处于正确位置,中线和标高均控制在5米米以内.调整原则为先高程后中线.高程误差宁低勿高,中线误差越小越好.每5米根据设计轨面高程减去实测地面高程算出该点的差值(起道量)作为高程控制的依据.将道尺置放于轨排上,并使其处于水平状态(水准泡居中),用3米的小钢尺进行测量轨道高程.在25米或12.5米轨排范围内均匀布置4对起道机,根据测量结果,将轨排依次均匀顶起,当3米小钢尺上读数接近起道量时(一般低3～5米米为宜),停止起道,然后将道尺放在轨排上,利用水平关系调整另一股钢轨到位.此时安装好调节器螺杆,拧紧螺杆使之受力后拆除起道机.最后利用轨距(1435米米)将方尺分中,并将垂球一端固定在分中心处,另一端自由下垂找线路投影中心点,将起道机安装在轨腰侧面顶推轨道,当垂球中心与线路投影中心重合时重新调整螺杆并使之受力,然后拆除起道机.为确定轨排位置,必须给出轨排支撑螺杆调节器处每一横断面的里程.施工水准仪测量轨面高程,起落竖直调整装置,使轨顶标高满足设计值.3.5绑扎上层钢筋、安装模板3.5.1上层钢筋绑扎上层钢筋在钢筋制作场下料加工,汽车运输至施工现场进行绑扎施工.上层纵向钢筋搁置在双块枕的桁架钢筋上,横向钢筋通过通过纵向钢筋进行定位.纵向受力钢筋采用搭接方式连接,相邻钢筋的搭接接头应相互错开,纵向钢筋搭接长度不小于70㎝,相邻搭接接头中心错开距离不小于100㎝,同一截面上的钢筋搭接率不大于50%.在施工过程中,要加大交底力度和过程控制,确保钢筋施工符合设计和规范要求,综合接地系统及绝缘设置符合要求.进行钢筋施工时要按设计做好接地钢筋的施工,道道床板内纵向接地钢筋每100米单元用绝缘卡进行绝缘搭接,100米单元内纵、横向接地钢筋采用焊接,焊接长度长度单面焊不小于200米米,双面焊不小于100米米,焊接厚度不小于4㎜.道床板在隧道变形缝出断开以后,道床板长度小于100米时,在道床板端部设置接地端子,当几个道床板组成一个不大于100米的接地单元时,同一接地单元内的相邻道床板接地端子应进行C型连接,最后每一接地单元再与隧道预留的接地端子进行连接.3.5.2道床板模板道床板模板采用厂制大块钢模板,模板厚度不小于4米米,考虑施工质量,每块模板长度不小于8米.模板进场后先进行试拼,试拼合格方可使用.模板定位先由测量人员根据纵断面设计标高,每隔5米放出模板固定点位置.放样点必须用红油漆标识,便于工人施工时察看.模板安装前必须彻底清洁、除锈,并涂抹清洁机油或脱模剂,模板与钢筋之间设置同标号的 C40混凝土垫块.模板每次使用,必须严格验收,在安装过程中,注意模板变形,如有变形,立即修整或更换.模板加固通过三角固定架固定,作为独立的加固系统,禁止同工具轨等进行接触.模板的内侧面要求平整,接缝严密,不得漏浆,在浇注混凝土过程中要跟踪检查,如发现变形、松动等现象,应及时修整加固.伸缩缝处的模板安装,应先经行测量放线,确定隧道内变形缝的实际里程,使伸缩缝模板位置与变形缝里程保持一致.根据伸缩缝位置,调整前后轨枕轨距,是伸缩缝位置处于轨枕间距内.3.6轨排精调及固定⑴轨排精调轨排精调是关键工序,对轨道的几何尺寸最终位置能否达到设计及验收标准的要求起着决定性的作用.在具体施工中应结合气温决定最终线形调整时间.一般情况下,最终线性调整应在混凝土浇筑之前大约 1.5～2h开始进行.调整长度比当班计划浇筑段长度保持不少于75米的距离.具体的调整方法：双块式无砟道床主要使用钢轨调整器及测量系统进行轨道精确调整.根据测量显示数据,调整螺杆或螺旋调整器.①通过转动钢轨调整器竖向螺杆,垂直调整轨道高程,通过转动调整器水平装置,实现水平调整.②垂直调整:通过竖向螺杆进行垂直调整.在曲线地段,调整时可能产生水平位置和高度的冲突,因此必须在垂直及水平双方向同时进行调整.③水平调整:通过钢轨调整器水平调节装置进行水平调整.作用是基板的移动带动轨排的移动.④轨道精确调整阶段应由质检人员检查,并做详细记录.⑤精调前对轨排所有螺杆调节器和扣件进行检查,确保螺杆调节器内侧的螺钉拧紧,螺杆与钢筋之间有足够间隙,扣件弹条与轨距挡板密贴.轨道精调时先将钢轨上浮尘、泥点等擦洗干净.测量时每站测设距离为60～80米最佳.使用至少8个控制点自由设站,检查CPⅢ控制点是否有损坏,确认无误方可使用.第一遍先将高程调至2米米内(一般均低于内轨面);第二遍时调中线和轨距,中线调至±2米米(左线时尽量向左,右线时向右),轨距调至0.3～0.7米米;第三遍则将高程,中线,轨距调至1米米内.然后安装道夹板.在第三遍调节时轨道会在螺杆调节器的调节下发生移动.移动量最大的是螺杆调节器本身所在的位置,螺杆调节器前后某一距离内的轨道也会发生微小的移动,所以每根螺杆调节器都要调整两次,以将轨道调整到其设计位置.⑵轨排固定考虑到在浇注道床混凝土过程中,混凝土可能会对已经调整好的轨排产生位移或上浮的情况,为防止这样的情况发生,在轨排就位后,与模板固定架及螺杆调节器错开,每隔五个轨枕安置一个轨排固定架,以保证轨排的稳定性.轨向调节杆一端与钢轨顶紧,另一端顶紧在落地的三脚架上,三脚架与隧道铺底用膨胀螺栓连接牢固.3.7浇注道床板混凝土混凝土浇筑前应再次采用轨道几何状态测量仪器对轨道状态进行检查,对不合格部位及时进行调整.同时先用电阻仪及兆欧表测试接地及绝缘性能;其次用塑料薄膜将工具轨顶面及侧面进行覆盖,用塑料袋将螺杆调节器及轨距撑杆包裹严实,并在轨枕上放置防护罩;然后对轨枕四周及土工布进行洒水润湿,以保证混凝土与轨枕粘贴密实.道床板混凝土采用拌和站拌合、罐车运输、龙门吊装、机械振捣方法进行施工.浇注之前,先对拌和站进行计量校核,混凝土运输至施工现场应先做混凝土坍落度及其他性能指标试验,实验数据满足施工要求后方可进行混凝土浇筑.在浇筑混凝土时,应将混凝土输送于道床板的中心.捣固时从中心往两侧振捣,防止出现因混凝土冲击力大而引起钢轨向低处偏移.轨枕下面应将振动棒斜向深入轨枕底部振捣,以确保道床板混凝土密实;振捣棒应配备至少4台(包括备用一台),左、中、右侧各一台进行振捣,振捣时振捣棒严禁碰撞工具轨及螺杆调节器.混凝土浇筑完成后要及时收面,并按设计直线地段预留0.7%的排水坡,同时要控制好道床板顶面的标高.3.8松螺杆调节器、扣件及混凝土养护混凝土在凝固过程中,当用手指压混凝土表面无明显痕迹时(或者用一重2千克、直径约75米米的铁球轻轻放在混凝土表面,静置片刻,然后将铁球拿起,测量混凝土表面压痕,当直径压痕在30～33米米时,即可开始拧松竖向螺杆1/4圈.正确的时机应通过试验检测后与现场监理工程师共同确认),应及时松螺杆调节器和钢轨扣件,释放钢轨应力,同时将螺杆调节器松1/4圈(转90度 ),钢轨扣件必须彻底松完(用手可以转动螺栓),使钢轨处于不受约束状态.并松开鱼尾板的螺栓.一般在松解螺杆调节器后约1小时就可以适当松开扣件.正确的时机应根据不同的施工环境灵活掌握.在螺杆调整器取出之后,立即使用毛刷进行清洁并涂油,以便下次使用.要及时进行混凝土的覆盖养护,在混凝土初凝后要及时安排专人进行洒水养护保湿,以防止混凝土表面水分蒸发过快.道床板混凝土洒水覆盖养护时间不得小于7天,养护过程中做好记录.当昼夜环境平均气温连续3日低于5℃或环境最低温度低于-3℃时,混凝土成型后应立即防寒保温.3.9拆除模板、轨排固定架、螺杆调节器及工具轨混凝土浇筑完成2～3d后工具轨拆除之前,重新紧固全部扣件,对轨道几何参数进行复测,通过整理、分析复测数据,找出偏差出现的原因,以便在下一步施工中采取相应的措施,进一步提高施工精度 .在螺杆调节器拆除之后,要及时用无收缩混凝土对留下的空洞进行封堵,同时要对螺杆调节器清洁和涂油,比便下次再用.当混凝土强度达到一定强度时需拆除模板.侧向模板和横向模板均采用人工拆除,侧模应在混凝土强度达到2.5米Pa以上,其表面及棱角不因拆模而受损时,方可拆除.道床混凝土强度达到5米Pa后,即可拆除全部模板、钢轨及支撑架,利用道床板混凝土浇筑的间歇时间往前倒用.工具轨、模板及钢轨支撑架使用运输钢轨的自卸卡车倒运.道床混凝土未达到设计强度 75%之前,严禁在道床上行车和碰撞轨道部件.4、施工注意事项及要求(1)应严格控制隧道底板或仰拱回填层顶面高程,施工误差应控制在-20㎜～0㎜,无砟轨道施工前应进行下部基础验收,合格后方可施工.(2)双块式轨枕和工具轨进场后应进行检测验收,确保各项性能指标合格后方可使用.(3)混泥土在搅拌、运输和浇注过程中不应发生离析.当工地昼夜平均气温高于30℃时,应采取夏季施工措施,混凝土的入模温度不应超过30℃;当工地昼夜平均气温连续3天低于5℃或最低气温低于-3℃时,应采取冬季施工措施,确保混凝土的入模温度不低于5℃.(4)采用龙门吊输送浇注混凝土时,混凝土自由倾落高度不得大于2米,出料口距混凝土浇筑面应小于1米,保证混凝土不出现离析现象.浇注道床板混凝土时,必须采取措施保护扣件,防止扣件受到污染.(5)钢筋的绑扎应严格按设计要求进行绝缘处理,在纵横向钢筋搭接处设置绝缘卡,用塑料带绑扎牢固,绑扎后剪去多余的塑料带.并对绝缘性能测试,绝缘电阻不得大于2米Ω.(6)浇筑混凝土前,如果轨道放置时间过长(超过 6 h),或环境温度变化超过15℃(钢轨长度 12.5米时),或受到外部条件影响,必须重新检查或调整.五、劳力组织及机械设备配置1、劳动力配置表(按每天施工单线150米进度配置)2、机械设备配置六、质量控制及检验1、轨枕的进场检验(1)I型双块式轨枕进场后应按批检查轨枕的证明文件;(2)轨枕外观质量应下表要求：(3)轨枕各部尺寸允许偏差应符合下表规定：(4)轨枕预埋套管抗拔力不得小于60kN,试验后其周围没有可见裂纹.(5)轨枕桁架钢筋位置正确,无明显锈蚀、扭曲变形,并不得有开焊或松脱现象.(6)轨枕外表面应有永久标志及临时标志.永久标志包括制造厂厂名代号和制造年份,应按设计要求打在混凝土表面.临时标志包括规格代号和制造年、月、日.2、工具轨进场检验(1)施工工具轨采用60千克/米的钢轨,其质量符合《250千米/h客运专线60千克/米钢轨暂行技术条件》(铁科技函[2005]298号)及《客运专线和350千米/h钢轨检验及验收暂行标准》(铁科技[2005]402号)的要求.(2)工具轨进场后应检查钢轨的出厂合格证等证明文件;(3)工具轨的各项指标应满足下表要求：3、过程控制标准及检验(1)混凝土支承层外形尺寸允许偏差应符合下表要求：(2)钢筋安装位置应符合设计要求,允许偏差应符合下表要求：(3)模板安装允许偏差应符合下表要求：(4)轨排组装铺设允许偏差应符合下表要求：(5)道床板外形尺寸允许偏差应符合下表要求：(6)无砟轨道静态平顺度进度应满足下表要求：六、安全措施1、安全技术措施①施工现场做到布局合理,机械设备安置稳固,材料堆放整齐,用电设施安装出点保护器,场地平整、整洁,为安全生产创造良好环境.施工现场设醒目的安全标语和安全警示标志,一行工人注意安全.②所有起重设备、电器设备、运输设备等,加强保养,使其保持良好的工作状态并具有完备的安全装置.③交叉施工的过程项目,在施工前了解交叉施工工作内容、施工时间、安全注意事项等,必要时派专人进行协调、防护,确保安全.七、环保措施1、避免废水排放的措施在施工区和生活区设置污水处理系统,并备有临时污水汇集沉淀设施,生产中污水、泥浆等废水经过净化处理达到《污水综合排放标准》GB8978规定,才能排放.2、避免废油排放的措施优先安排电动机械施工,对柴油机械、车辆安装防漏设施,对机壳进行覆盖维护,避免在车辆停放、维修时漏油污染.3、避免扬尘及有害气体的措施①主要施工场地进行硬化处理,施工便道定期压实地面.对施工场地、施工便道经常洒水,减少扬尘对周围环境的污染.装卸有粉尘的材料时,采取洒水湿润或遮盖,防止沿途洒漏和扬尘.②工地的烧煤茶炉、锅炉、灶炉等设置除尘装置,使烟尘降至允许排放范围.③施工现场道路指定专人定期洒水清扫,形成制度 ,防止道路扬尘.④车辆开出工地做到不带泥砂,基本做到不洒图、不扬尘.⑤不在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草、各种包装物等废气物品以及其他会产生有毒有害烟尘和恶臭气体的物质.⑥机动车辆安装减少尾气排放的装置;搅拌站封闭严密,并在进料仓上方安装除尘装置.4、施工噪音控制措施①采用低噪音设备和工艺代替高噪音设备与加工工艺,在声源处安装消声器消声.合理布置各种施工工作区和生活区,对空压机、发电机等主要噪声源集中规划,布置在远离生活区的偏僻位置,机房的墙体采取各省措施,必要时采用障壁防噪.②减振降噪：对来自震动引起的噪声,通过降低机械振动减小噪声.③改革施工工艺和设备,机械尽可能采用液压设备,以摩擦压力代替机械振动降低噪音,以低噪音的工艺和设备代替高噪音的工艺和设备.④进入施工现场不高声喊叫、乱吹哨、限制高音喇叭的使用,最大。

目录1 适用范围 (2)2 作业准备 (2)2。

1 设计文件核对 (2)2.2 施工机械准备 (2)2。

3 作业人员 (2)3 技术要求 (2)3。

1双块式轨枕预制工艺要求 (2)3.2钢模及工艺配件技术要求 (3)4 主要施工程序与工艺流程 (4)4。

1主要施工程序 (4)4.2主要施工工艺流程 (4)5 双块式轨枕预制施工要求 (5)5.1施工准备 (5)5。

1。

1施工人员培训 (5)5。

1.2设备、材料准备 (5)5。

1.3工艺准备 (5)5。

2施工工艺 (6)5.2。

1施工工艺流程 (6)5.2.2 成品检验 (8)5。

2.3 产品装车 (8)6劳动组织 (8)6.1劳动力组织方式 (8)6.2施工人员 (8)7 材料要求 (9)8 设备机具配置 (11)9 质量控制及检验 (12)9.1质量控制措施 (12)9.2质量检验 (12)10 安全及环保要求 (16)10。

1 安全要求 (16)10.2 环保要求 (17)CTRS I型双块式轨枕预制作业指导书1 适用范围适用于新建贵阳至广州铁路GGTJ-4标段无砟轨道CTRS I型双块式轨枕预制作业。

2 作业准备2。

1 设计文件核对1）控制桩和水准基点的核对和交接。

2)全面熟悉设计文件，并会同设计单位进行现场核对，当与实际情况不符时，应及时提出修改意见。

2。

2 施工机械准备施工机械应根据无砟轨道实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。

2.3 作业人员1）从事无砟轨道施工的作业的人员应符合有关劳动法规的规定，持证上岗。

2）所有施工人员必须严格经过项目部内部培训才能上岗，从不同层次对施工人员进行培训，验证施工方案及施工工艺。

施工过程中应对职工加强安全技术交底,在推广新技术和使用新型机械设备时，应对职工进行再培训和安全教育。

3 技术要求双块式轨枕应按正式批准的设计图纸和技术要求制造。

双块式轨枕应工厂化生产。

3.1双块式轨枕预制工艺要求（1）采用机组流水法生产工艺，提高生产效率。

可编辑修改精选全文完整版铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书一、编制依据及原则1、新建铁路《隧道内双块式无砟轨道设计图》（**施（轨）-02）；2、《客运专线无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）；3、《铁路混凝土结构耐久性设计暂行规定》（铁建设[2005]157号）；4、《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003）；5、《客运专线无砟轨道铁路工程施工技术指南》（TZ216-2007）；6、《客运专线无砟轨道铁路工程测量暂行规定》（铁建设[2006]189号）；7、《客运专线无砟轨道施工质量验收暂行标准》（铁建设函[2007]85号）；9、《铁路隧道无砟轨道施工组织设计》。

二、适用范围本作业指导书适用于新建铁路***标段隧道进口段CRTS I 型双块式无砟轨道结构施工。

三、主要设计技术标准及参数1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成，结构高度为515mm，如图1所示。

2、施工工具轨采用60kg/m的新轨，其质量符合《250km/h客运专线60kg/m 钢轨暂行技术条件》（铁科技函[2005]298号）及《客运专线和350km/h钢轨检验及验收暂行标准》（铁科技[2005]402号）的要求。

3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》)，配套采用WJ-8A型扣件。

过渡段轨枕采用《通线[2008] 2201》，基本轨采用WJ-7A型扣件，铺助轨扣件采用研线0607，轨枕间距为650mm。

图1 CRTSⅠ型双块式无砟轨道隧道断面图4、扣件系统应符合《客运专线扣件系统暂行技术条件》（铁科技函[2006]248号）的规定。

5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上，混凝土等级为C40，直线地段结构尺寸为：宽度2800mm，厚度260mm。

隧道内若有结缝，道床板应在结构缝处断开。

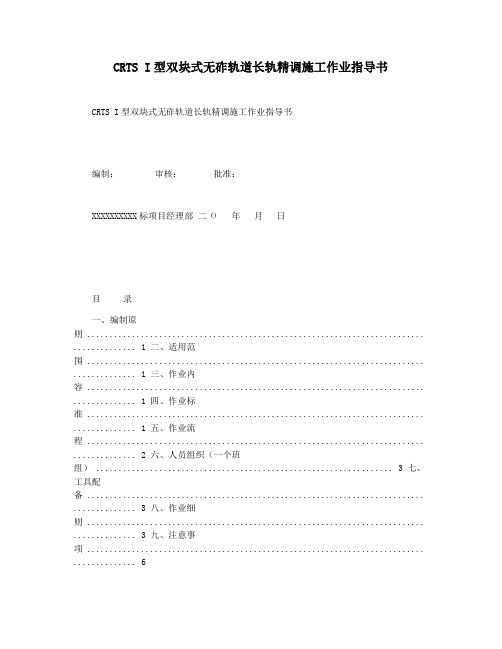

CRTS I型双块式无砟轨道长轨精调施工作业指导书CRTS I型双块式无砟轨道长轨精调施工作业指导书编制：审核：批准：XXXXXXXXXX标项目经理部二Ο 年月日目录一、编制原则 ........................................................................... .............. 1 二、适用范围 ........................................................................... .............. 1 三、作业内容 ........................................................................... .............. 1 四、作业标准 ........................................................................... .............. 1 五、作业流程 ........................................................................... .............. 2 六、人员组织（一个班组） .................................................................. 3 七、工具配备 ........................................................................... .............. 3 八、作业细则 ........................................................................... .............. 3 九、注意事项 ........................................................................... .. (6)CRTSI型双块式无砟轨道长轨精调施工作业指导书一、编制原则本作业指导书根据《无砟轨道验收标准》及沪昆公司相关要求编制，在保证轨道平顺性的前提下，确保轨道调整工作快速、高效进行。

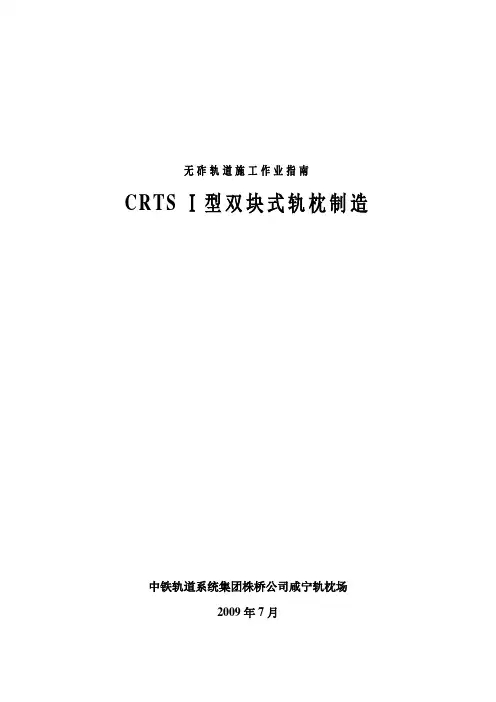

无砟轨道施工作业指南CRTS Ⅰ型双块式轨枕制造中铁轨道系统集团株桥公司咸宁轨枕场2009年7月目录1.前言 .......................................................................................... 错误！未定义书签。

2.适用范围 .................................................................................. 错误！未定义书签。

3.主要技术标准和参数 .............................................................. 错误！未定义书签。

4.生产工艺流程 .......................................................................... 错误！未定义书签。

5.主要生产和检验方法 .............................................................. 错误！未定义书签。

6.主要材料与机具设备 .............................................................. 错误！未定义书签。

7.生产组织管理 .......................................................................... 错误！未定义书签。

8.质量控制措施 .......................................................................... 错误！未定义书签。

9.安全措施 .................................................................................. 错误！未定义书签。

目录一、适用范围.................................................. - 0 -二、设计概况及编制依据........................................ - 0 -2.1设计概况 .................................................. - 0 -2.2编制依据 .................................................. - 0 -三、作业准备.................................................. - 1 -3.1内业技术准备............................................... - 1 - 3.2.外业技术准备.............................................. - 1 - 2.3技术要求 .................................................. - 1 -4.施工程序与工艺流程.......................................... - 2 - 4.1总体施工 .................................................. - 2 - 4.2主要工艺流程............................................... - 2 - 4.2.1桥面底座板施工准备....................................... - 5 - 4.2.1.1梁面处理............................................... - 5 - 4.2.1.2测量放线............................................... - 5 - 4.2.1.3连接钢筋安装........................................... - 5 - 4.2.1.4钢筋加工与安装......................................... - 5 - 4.2.1.5模板安装............................................... - 6 - 4.2.1.6混凝土浇筑............................................. - 7 - 4.2.1.7混凝土养护与拆模....................................... - 8 - 4.2.1.8隔离层、弹性垫层施工................................... - 9 - 4.2.1.9底座及凹槽外表尺寸允许偏差及检验方法.................. - 10 - 4.2.2桥梁道床板施工.......................................... - 10 - 4.2.2.1施工现场准备.......................................... - 10 - 4.2.2.2施工技术准备.......................................... - 11 - 4.2.2.3道床板施工............................................ - 12 - 4.2.2.3.1测量放线............................................ - 13 - 4.2.2.3.2道床板底层钢筋加工与安装............................ - 13 - 4.2.2.3.3纵横向模板安装...................................... - 14 -4.2.2.3.4轨排组装和运输...................................... - 14 -4.2.2.3.5轨排就位............................................ - 15 -5.2.2.3.6轨排粗调............................................ - 15 - 4.2.2.3.7顶层钢筋安装及接地焊接.............................. - 17 - 4.2.2.3.8轨排精调............................................ - 17 - 4.2.2.3.9混凝土浇筑.......................................... - 18 - 4.2.2.3.10混凝土养护......................................... - 19 - 4.2.2.3.11轨道排架的拆除和配件清理........................... - 19 - 4.2.2.3.12夏季混凝土施工..................................... - 20 - 4.2.3路基过渡段无砟轨道施工施工.............................. - 21 - 4.2.3.1底板施工.............................................. - 21 - 4.2.3.2路基道床板施工........................................ - 23 -4.2.4无砟轨道施工质量卡控要点................................ - 24 -四、安全措施................................................. - 25 -4.1.危险源辨识............................................. - 25 - 4.2.安全措施............................................... - 25 - 4.3.施工现场临时用电安全措施............................... - 26 - 4.4.模板倒运安全措施....................................... - 27 - 4.5.物流运输安全措施....................................... - 27 -4.6.夜间施工措施............................................. - 27 -五、劳动组织................................................. - 27 -5.1.劳动组织方式............................................. - 27 - 5.2.人员配置................................................. - 27 - 5.3.材料要求................................................. - 29 - 5.3.1钢筋 ................................................... - 29 - 5.3.2水泥 ................................................... - 29 - 5.3.3细骨料 ................................................. - 29 - 5.3.4粗骨料 ................................................. - 29 - 5.3.5外加剂 ................................................. - 29 -5.3.6水 ..................................................... - 30 -5.4.机械设备配置............................................. - 30 -六、质量控制及检验........................................... - 30 -6.1.质量控制................................................. - 31 -6.2.施工检验标准............................................. - 32 -七、环水保要求............................................... - 34 -XCZQ11标-1轨道施工作业指导书一、适用范围本施工作业指导书适用于西成客专XCZQ-11标段跨西宝客专特大桥、跨西铜高速立交特大桥桥上CRTS-I型双块式无砟轨道施工作业。

京沪高铁四标段无砟轨道工程编号：双块式无砟轨道工程作业指导书单位：中铁十二局集团编制：审核：批准：2010年7月1日发布 2010年7月1日实施双块式无砟轨道铺设施工作业指导书1 适用范围本施工作业指导书适用于京沪高速铁路CRTSⅠ型双块式无砟轨道铺设施工。
