双块式无砟轨道精调共46页

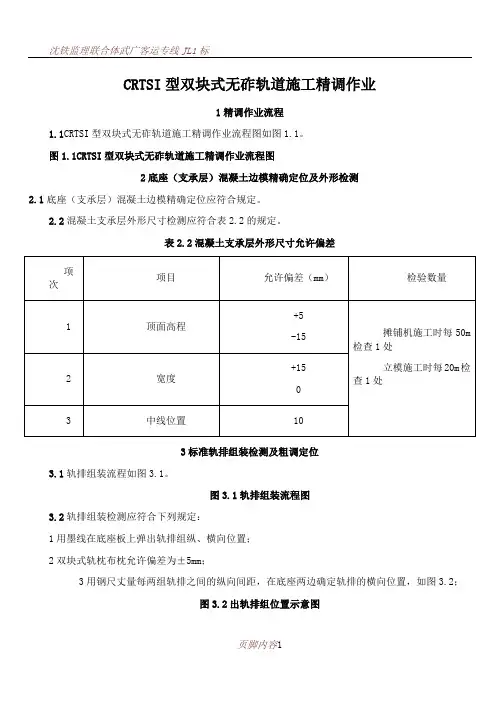

CRTS I型双块式无砟轨道施工精调作业1 精调作业流程1.1 CRTS I型双块式无砟轨道施工精调作业流程图如图1.1。

图1.1 CRTS I型双块式无砟轨道施工精调作业流程图2 底座（支承层）混凝土边模精确定位及外形检测2.1底座（支承层）混凝土边模精确定位应符合规定。

2.2混凝土支承层外形尺寸检测应符合表2.2的规定。

表2.2混凝土支承层外形尺寸允许偏差3 标准轨排组装检测及粗调定位3.1 轨排组装流程如图3.1。

图3. 1 轨排组装流程图3.2轨排组装检测应符合下列规定：1 用墨线在底座板上弹出轨排组纵、横向位置；2 双块式轨枕布枕允许偏差为±5mm；3 用钢尺丈量每两组轨排之间的纵向间距，在底座两边确定轨排的横向位置，如图3.2；图3.2 出轨排组位置示意图4 安装扣件及工具轨并检查外观质量。

5 轨排组装允许偏差应符合表3.2规定。

表3.2 轨排组装允许偏差3.3轨排粗调定位流程如图3.3。

图3.3 轨排粗调定位流程图3.4轨排粗调定位设备见表3.4。

表3.4轨排粗调定位设备表3.5轨排粗调定位测量与调整应遵循以下步骤：1 粗调设备支撑轨排；2 通过CPⅢ测量轨排；3 计算获得轨排调整量；4 按调整量调整轨排；5 轨排粗调到位后，安装螺杆固定轨排；6 螺杆支撑器安装的间距以2个轨枕距离为宜，每组轨排的端头应单独用螺杆支撑器加密；7安装轨排侧向固定装置。

3.6轨排粗调定位允许偏差差应符合表3.6的规定。

表3.6粗调定位允许偏差4 轨排精调作业4.1 轨排精调作业流程如图4.1。

图4.1 轨排精调作业流程图4.2轨排精调设备见表4.2。

表4.2轨排精调设备表4.3 轨排精调作业应遵循以下步骤：1将轨道几何状态测量仪置于待调轨道上，启动测量程序；2用程序控制的全站仪测量轨道几何状态测量仪上的棱镜，计算和显示轨道调整量；在每个螺杆支撑点进行平面位置和高程的调整；4 重复步骤2和3，直至满足轨道几何状态静态检测精度及允许偏差的要求；5 锁定侧向支撑装置，固定轨排。

CRTSI型双块式无砟轨道精调测量施工工法CRTSI型双块式无砟轨道精调测量施工工法一、前言CRTSI型双块式无砟轨道精调测量施工工法是一种在铁路铺设无砟轨道时的高精度施工工法。

通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释，本文旨在让读者了解该工法的理论依据和实际应用。

二、工法特点CRTSI型双块式无砟轨道精调测量施工工法具有以下特点：1. 高精度：采用先进的测量技术，可实现毫米级的轨道位置控制，保证了轨道的平整度和几何稳定性。

2. 快速施工：采用机械化作业，配合高精度仪器设备和现代化施工方法，能够在短时间内完成轨道的铺设和调整。

3. 环保节能：无砟轨道减少了使用传统的道砟，减少了对环境的破坏，同时降低了工程的能耗和运维成本。

三、适应范围该工法适用于高速铁路、城市轨道交通和轻轨等各类铁路线路的无砟轨道施工和调整。

四、工艺原理CRTSI型双块式无砟轨道精调测量施工工法的工艺原理主要包括以下几点：1. 铺轨准备：测量轨道基线和参考点，确定施工的起点和终点。

清理施工段道床，喷涂钢轨相对位置标记。

2. 定位施工：使用高精度全站仪和激光系统，测量轨道的位置和高程，通过调整扳道器和螺栓实现轨道的位置校正。

3. 对齐调整：采用现代化调整设备，调整轨道的对中和水平度，保证轨道的几何稳定性。

4. 精度测量：使用高精度测量仪器对轨道的位置、高程和水平度进行检测和校正，确保满足设计要求。

5. 固定固定：施工完成后，使用紧固装置固定轨道，提高轨道的稳定性和使用寿命。

五、施工工艺1. 铺轨准备：测量轨道基线和参考点，清理道床，喷涂标记。

2. 定位施工：使用全站仪和激光系统测量轨道位置和高程，进行调整。

3. 对齐调整：使用调整设备进行对齐和水平度调整。

4. 精度测量：使用高精度测量仪器对轨道进行检测和校正。

5. 固定固定：使用紧固装置固定轨道。

六、劳动组织施工过程中需要合理组织施工人员，包括测量人员、调整人员、机械操作人员和安全监督人员等，确保施工过程的协调和高效进行。

CRTSⅠ型双块式无砟轨道排精调施工工法CRTSⅠ型双块式无砟轨道排精调施工工法是一种用于铁路建设的工程施工方法，通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释，让读者了解该工法的理论依据和实际应用，为实际工程提供参考。

一、前言随着铁路发展的迅速推进，无砟轨道排精调施工工法应运而生，取得了广泛的应用。

CRTSⅠ型双块式无砟轨道排精调施工工法作为其中的一种，具有一系列的特点，适用范围广泛，能够提高施工效率和质量。

二、工法特点CRTSⅠ型双块式无砟轨道排精调施工工法具有以下特点：1. 采用双块式轨道，有效减少了垫板的使用，降低了成本。

2. 无砟轨道排精调施工工法与钢轨的精确配合，能够保证铁路的平稳运行。

3. 在施工过程中，能够迅速调整轨道的位置和高度，符合设计要求。

4. 施工工法灵活多变，能够适应各种不同的铁路线路和地形条件。

5. 工法施工周期短，施工效率高，能够快速完工。

三、适应范围CRTSⅠ型双块式无砟轨道排精调施工工法适用于以下范围：1. 高速铁路和城市轨道交通等需要高速、高精度的铁路线路。

2. 都市环线、辐射线等需要弯道铺设的铁路线路。

3. 特殊地质环境下的铁路线路，如高寒区、沙漠地区等。

4. 桥梁、隧道等特殊工程下的施工，能够适应不同工程条件。

四、工艺原理CRTSⅠ型双块式无砟轨道排精调施工工法的工艺原理是通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释。

该工法采用了先固定轨道焊接在地基上，然后将轨道卸载到地基的方法进行施工。

具体步骤包括地基清理、轨道定位、焊接、固定和排精等。

五、施工工艺CRTSⅠ型双块式无砟轨道排精调施工工法的施工工艺包括以下几个阶段：1. 地基清理：对施工地基进行清理，去除杂物和粉尘，保持地基的平整度。

2. 轨道定位：根据设计要求，将双块式轨道按照规定的位置进行定位。

3.焊接：对轨道进行焊接，保证接头的牢固和连接性。

4. 固定：使用专用的固定设备将轨道牢固地固定在地基上，确保其稳定性。

浅谈隧道双块式无砟轨道施工精调工艺1 工程简述红石埂隧道为双线隧道,直线,线间距5.0m,进口里程DK141+930,出口里程DK147+041,全长5111m。

隧道内纵断面设计为＋3.0‰和-5.1‰,分界里程为DK144+050。

设计为CRTSⅠ型双块式无砟轨道。

2 仪器设备无砟轨道精调工艺所需设备主要有轨道测量设备及调节设备,本工程所用设备如表2所示。

3 无砟轨道精调作业3.1 数据输入一般在室内进行,将线路设计参数及测量控制网CPⅢ网各点的高程及坐标输入到手薄中作为现场测量的依据。

3.2 设站测量如图1,图2所示。

(1)采用自由设站法设置自动跟踪全站仪,后视3—4对CPⅢ控制基点,一般后视4对进行两个测回测量。

后视顺序为1-2-3-4-5-6-7-8。

设站要尽量靠近轨道,全站仪尽可能架低,使全站仪与小车棱镜的连线与线路的偏角及俯角尽量小,以保证测量精度。

(2)在待测轨道处安放轨检小车,在轨道上选取一位置做上标记,用轨道尺测量出轨距及超高,将该数据输入手薄程序中,将小车推到标记位置进行测量,小车根据实测数据和测量数据形成改正差值在以下的测量中对测量数据进行实时改正。

这项工作每一次设站都必须进行。

(3)以上工作完成后,将小车由远到近逐根轨枕进行测量。

本工程所用小车的测量范围为10m～85m,超出范围,精度会有所降低。

3.3 调整轨检小车的传感系统检查轨距、水平、高程等技术参数,结合全站仪检查里程、高程等技术参数,以上各种参数输送到分析系统中,形成数据显示,技术人员据此指导精调作业。

(1)轨检小车逐根轨枕进行测量,对每节轨排先找出偏差较大处,首先进行调整。

(2)技术人员根据小车显示的偏差值指挥操作人员调节螺杆调节器、轨距拉杆、横向调节支架对轨排的高程、轨距、中线、超高(直线段超高为零)等进行调整,直至偏差在规范允许的范围内。

(3)对大于5mm的偏差(应该避免,但有个别情况),测量出偏差最大处,对相应7榀调节架同时进行调节;对于大于4mm的偏差,应对5榀调节架同时进行调节;对于大于3mm的偏差,应对3榀调节架进行调节;对于小于2mm的偏差,调节1-3榀调节架即可。

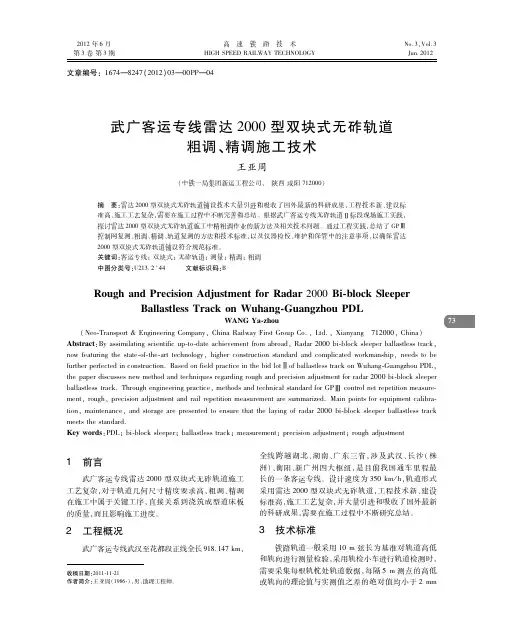

双块式无砟轨道精调（静态调整）施工技术总结1前言无缝线路铺设完成，长钢轨应力放散、锁定后即可开展轨道精调工作。

轨道精调可分为静态调整和动态调整两个阶段。

轨道静态调整是在联调联试之前根据轨道小车静态测量数据对轨道进行全面、系统地调整，将轨道几何尺寸调整到允许范围内，对轨道线型（轨向和轨面高程）进行优化调整，合理控制轨距变化率和水平变化率，使轨道静态精度满足350km/h及以上高速行车条件。

2工程概况中铁十一局集团武广客运专线XXTJ I标二公司项目部在武广客运专线XXTJ I标非综合试验段施工了双线共计11.7公里的无砟轨道道床板，里程分别是DK1275+940～DK1278+139.22、DK1313+000～DK1314+400、DK1327+435.41～DK1329+692.66。

3轨道静态调整的工艺流程轨道静态调整的工艺流程见图1所示：3.1施工准备3.1.1人员、设备配置为确保工程项目的工程质量和施工管理，我单位组织了足够的人力资源，并成立了轨道精调小组，安排1个作业队伍，配置了足够的、先进的测量和施工设备，具体详见表1、表2所示。

表1 人员配置表2 主要的测量仪器、施工机具3.1.2人员培训多次组织精调人员参加局指和武广公司举办的轨道精调培训，使参与轨道精调人员全面掌握轨道精调的工艺、程序、和标准。

3.1.3CPIII复测对CPIII控制点进行全面复测，此项工作有CPIII控制点埋设单位进行。

3.1.4调整件准备根据轨道的结构类型和设备数量，提前配备相应数量的调整件。

3.2轨枕编号3.2.1轨枕编号的方法（1）全线采用贯通的连续里程，里程由4位数组成，表示公里数。

（2）对CPIII点进行编号来划分区间，同一里程（以公里为单位）下相邻两个CPIII点之间作为一个区间，区间号为两位数字；顺里程增加方向分左（右）线对每个区间起始处的CPIII点编号，编号是奇数表示左线，是偶数表示右线，如：1347303，表示线路里程为K1347范围左线第3个区间。

CRTSⅠ型双块式无砟轨道线路精调施工工法CRTSⅠ型双块式无砟轨道线路精调施工工法一、前言CRTSⅠ型双块式无砟轨道线路精调施工工法是一种用于高速铁路建设的工法，通过精密调整轨道线路，使其达到设计要求并保持稳定运行。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点CRTSⅠ型双块式无砟轨道线路精调施工工法具有以下特点：1. 采用无砟轨道技术，大大提高了轨道线路的稳定性和运行平顺性。

2. 采用双块式轨道设计，减小了不同气候条件下的线膨胀和线收缩变形。

3. 精确调整轨道线路，使其达到设计要求，减小了列车运行时的噪声和振动。

4. 施工工艺成熟，可靠性高，已在多个高速铁路工程中得到应用和验证。

三、适应范围CRTSⅠ型双块式无砟轨道线路精调施工工法适用于高速铁路建设，特别是适用于那些对轨道线路稳定性和运行平顺性要求较高的区段。

同时，该工法也适用于改造和维修现有的铁路线路。

四、工艺原理CRTSⅠ型双块式无砟轨道线路精调施工工法基于以下工艺原理：1. 施工工法与实际工程之间的联系：通过对实际工程的分析和了解，根据施工工法的原理和要求，调整轨道线路，使其满足设计要求。

2. 采取的技术措施：通过采用精密测量和调整的技术手段，对轨道线路进行精确调整，以实现设计要求。

五、施工工艺CRTSⅠ型双块式无砟轨道线路精调施工工法的施工工艺包括以下几个阶段：1. 施工前准备：进行工地平整、设备调试、施工方案编制等准备工作。

2. 定位标定：通过精密测量和定位，确定轨道线路的位置，为后续的调整工作提供准确的基准。

3. 线路调整：根据关键点的要求，通过调整轨枕、调整砟道、调整道床等方式，对轨道线路进行精确调整。

4. 测量与检验：对调整后的轨道线路进行测量和检验，确保其满足设计要求。

5. 固定与调整：通过固定轨枕、调整轨螺母等方式，确保轨道线路的稳定性和运行平顺性。
