实验一射线检测的原理及过程一、实验目的1、掌握X射线检测的基本原理和方法；2、了解射线检测的特点和适用范围；3、了解射线检测缺陷等级的评定。

二、实验设备器材1、XXQ－2005携带式变频充气X射线探伤机本机由控制器和管头（X射线发生器）及电源电缆、连接电缆等组成（控制器面板和管头结构分别如图8-1、图8-2所示）。

控制器采用可控硅单相桥式整流电路，整流后的电压经LC滤波回路滤波后变为平滑的直流电压，该电压经可控硅变频回路斩成频率可变的单向脉冲，送至高压脉冲变压器作为管头的电源。

毫安稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管电流的稳定。

千伏调节单元可以连续调节管电压，以适用不同厚度材料的拍片要求。

数字计时器为预置数字电子式，可按不同要求选择曝光时间，计时准确，误差小，显示直观。

如果在曝光期间有保护单元动作，计时器将显示当前时间，不归零。

重新开机，可继续曝光至预置时间，因而可节省胶片。

当电源电压波动时，控制器本身能自动调节，自动稳定X射线管电压和管电流，以保证获得稳定的X射线束。

管电压和曝光时间均可预置，而管电流不能设置，为恒定的5毫安。

管头为组合式，X射线管、高压变压器（包括X射线管灯丝绕组）与绝缘气体一同封装在铝壳内。

管头一端装有风扇和散热器，为冷却之用。

绝缘气体为SF6，具有良好的介电性能。

管头系完全防电击式，X射线管阳极接地，承受单向脉冲电压，设有温度保护装置，当管头温度达到规定值的±5℃时，温度继电器动作，切断高压，以确保机器安全。

管头的两端环可使其立放或横卧，在搬运及工作时可做把手用。

图8-1 控制器主面板及侧面板1.电源指示灯2.延时指示灯3.高压指示灯4.电流指示灯5.保险丝6.曝光计时器7.曝光时间设定拨码盘8.电源接头9.接地线接头10.控制线连接电缆接头11.电源开关12.高压关按钮13.曝光电压调节旋钮14.高压开按钮图8-2 管头结构示意图X射线管结构示意图1、把手2、风扇3、阳极体4、主体套1、玻璃管壳2、聚焦杯3、阴极灯丝5、X射线6、遮蔽铝7、阴极射线4、阳极罩5、窗口6、阳极靶8、高压变压器9、阴极体10、铝壳7、阳极体11、气压表12、控制线连接电缆接头2、其它辅助器材及耗材黑度计、射线胶片、金属箔增感屏、线型像质计、暗盒、铅字、屏蔽铅板、中心指示器、卷尺、钢印、观片灯℃ 黑度计用于检查射线底片的黑度，要求在国家标准规定的范围内。

射线检测设备及器材引言射线检测是一种常用的非破坏性检测方法，主要用于发现材料或构件内部的缺陷情况。

射线检测设备及器材是射线检测过程中必不可少的工具，本文将对常用的射线检测设备及器材进行介绍。

一、射线源射线源是射线检测的起点。

常见的射线源有放射性同位素源和射线发生器两种类型。

1.放射性同位素源放射性同位素源常用于辐射检测。

例如，铯-137和钴-60等放射性同位素可用于金属中缺陷的检测。

它们具有稳定的半衰期和适当的能量，能够提供足够的射线能量来穿透被测物体。

2.射线发生器射线发生器是一种通过电子束轰击防护金属靶材来产生射线的装置。

常见的射线发生器有线性加速器和X射线管。

线性加速器能够通过改变加速电子的能量来改变射线的能量，适用于不同材料的检测。

X射线管则通过在真空中加速和制动电子来产生X射线。

二、探测器探测器是射线检测设备的核心部件，用于测量和记录射线与被检测物体之间的相互作用。

常见的探测器有闪烁计数器、闪烁屏和平板探测器等。

1.闪烁计数器闪烁计数器是一种能够将射线能量转化为光能量，并通过光电倍增管放大后进行计数的探测器。

它具有高灵敏度和较好的能量分辨率，适用于高能量射线的检测。

2.闪烁屏闪烁屏是一种能够将射线能量转化为可见光或紫外光的材料。

当射线入射到闪烁屏上时，闪烁屏会产生闪光，通过光电倍增管放大后进行检测和计数。

3.平板探测器平板探测器是一种具有平面形状的探测器，能够通过测量入射射线的吸收程度来获取被测物体的信息。

它具有较大的探测面积和较好的空间分辨率，适用于射线检测中的成像研究。

三、辐射防护器材辐射防护器材主要用于保护射线工作者和周围环境，使射线剂量保持在安全范围内。

常见的辐射防护器材有铅衣、铅玻璃和铅胶等。

1.铅衣铅衣是一种常用的辐射防护器材，由铅重复层叠而成。

它能够有效吸收射线，减少射线剂量。

铅衣可用于射线工作者的个人防护。

2.铅玻璃铅玻璃是一种透明的玻璃材料，其中含有适量的铅。

它能够通过减少射线透射量来防护射线的辐射。

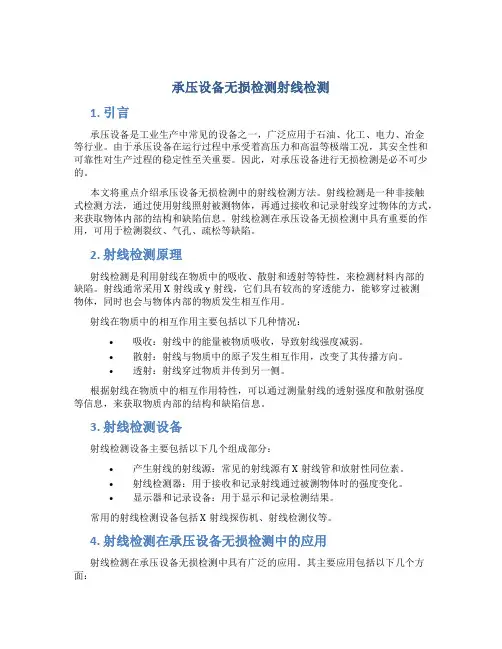

承压设备无损检测射线检测1. 引言承压设备是工业生产中常见的设备之一，广泛应用于石油、化工、电力、冶金等行业。

由于承压设备在运行过程中承受着高压力和高温等极端工况，其安全性和可靠性对生产过程的稳定性至关重要。

因此，对承压设备进行无损检测是必不可少的。

本文将重点介绍承压设备无损检测中的射线检测方法。

射线检测是一种非接触式检测方法，通过使用射线照射被测物体，再通过接收和记录射线穿过物体的方式，来获取物体内部的结构和缺陷信息。

射线检测在承压设备无损检测中具有重要的作用，可用于检测裂纹、气孔、疏松等缺陷。

2. 射线检测原理射线检测是利用射线在物质中的吸收、散射和透射等特性，来检测材料内部的缺陷。

射线通常采用X射线或γ射线，它们具有较高的穿透能力，能够穿过被测物体，同时也会与物体内部的物质发生相互作用。

射线在物质中的相互作用主要包括以下几种情况：•吸收：射线中的能量被物质吸收，导致射线强度减弱。

•散射：射线与物质中的原子发生相互作用，改变了其传播方向。

•透射：射线穿过物质并传到另一侧。

根据射线在物质中的相互作用特性，可以通过测量射线的透射强度和散射强度等信息，来获取物质内部的结构和缺陷信息。

3. 射线检测设备射线检测设备主要包括以下几个组成部分：•产生射线的射线源：常见的射线源有X射线管和放射性同位素。

•射线检测器：用于接收和记录射线通过被测物体时的强度变化。

•显示器和记录设备：用于显示和记录检测结果。

常用的射线检测设备包括X射线探伤机、射线检测仪等。

4. 射线检测在承压设备无损检测中的应用射线检测在承压设备无损检测中具有广泛的应用。

其主要应用包括以下几个方面：4.1 检测焊接缺陷焊接是承压设备制造过程中常用的连接方法。

焊接过程中可能产生焊缝的裂纹、气孔、夹渣等缺陷。

通过射线检测，可以检测焊缝内部的缺陷，并评估其对承压设备安全性的影响。

4.2 检测壳体缺陷承压设备的壳体是其承受压力的主要部分。

壳体内部可能存在疏松、裂纹等缺陷。

5⼤⽆损检测技术之射线检测，射线检测原理、设备介绍是5⼤⽆损检测技术中的⼀种，通常聊到射线检测，⼤家⾃然会联想到医院的射线检测设备。

其实，它们便是应⽤了技术的产品。

为增进⼤家对射线检测的认识，本⽂将对射线检测、射线检测原理以及射线检测设备予以介绍。

如果你对检测、射线检测技术具有兴趣，不妨继续往下阅读哦。

⼀、射线检测射线检验通常简称为：RT，是⽆损检测⽅法的⼀种。

当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。

这样，采⽤⼀定的检测器(例如，射线照相中采⽤胶⽚)检测透射射线强度，就可以判断物体内部的缺陷和物质分布等，从⽽完成对被检测对象的检验。

射线检验常⽤的⽅法有X射线检验、γ射线检验、⾼能射线检验和中⼦射线检验。

对于常⽤的⼯业射线检验来说，⼀般使⽤的是X射线检验和γ射线检验。

⼆、射线检验原理X和γ射线的波长短,能够穿过⼀定厚度的物质，并且在穿透的过程中与物质中的原⼦发⽣相互作⽤。

这种相互作⽤引起辐射强度的衰减，衰减的程度⼜同受检材料的厚度、密度和化学成分有关。

因此，当材料内部存在某种缺陷⽽使其局部的有效厚度、密度和化学成分改变时，就会在缺陷处和周围区域之间引起射线强度衰减的差异。

如果⽤适当介质将这种差异记录或显⽰出来，就可据以评价受检材料的内部质量。

X射线检验和γ射线检验,基本原理和检验⽅法⽆原则区别,不同的只是源的获得⽅式。

X射线源是由各种、电⼦感应加速器和直线加速器构成的从低能(⼏千电⼦伏)到⾼能(⼏⼗兆电⼦伏)的系列，可以检查厚⾄ 600mm的钢材。

γ射线是放射性同位素在衰变过程中辐射出来的。

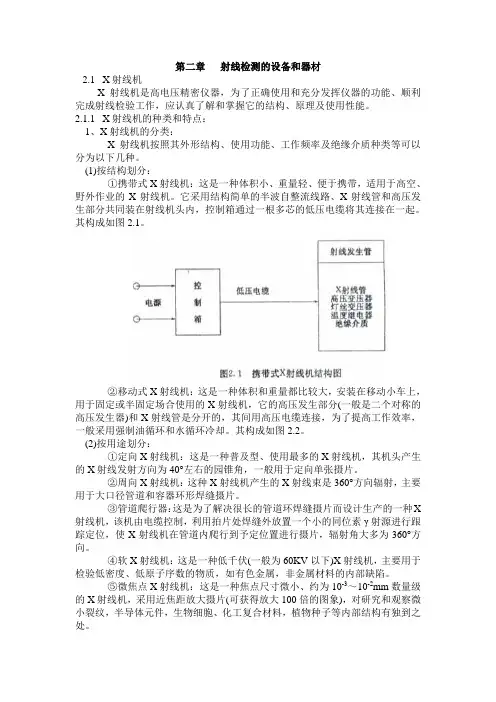

三、射线检测设备(⼀)X射线机⼯业射线照相探伤中使⽤的低能X射线机，简单地说是由四部分组成：射线发⽣器(X射线管)、⾼压发⽣器、冷却系统、控制系统。

当各部分独⽴时，⾼压发⽣器与射线发⽣器之间应采⽤⾼压电缆连接。

按照的结构，X射线机通常分为三类，便携式X射线机、移动式X射线机、固定式X射线机。

射线检测的设备和器材简介1. 引言射线检测是一种非破坏性检测技术，通过利用射线对物体进行检测，可以获取物体内部的结构、组成以及缺陷等信息。

在工业领域，射线检测被广泛应用于材料品质控制、设备检测、安全检查等方面。

本文将介绍射线检测中常用的设备和器材。

2. 射线源射线源是射线检测中的关键部分，它产生并释放射线用于照射待检测物体。

常见的射线源包括：•X射线管：X射线管通过加高压将电子加速到很高的速度，使其撞击目标金属靶产生X射线。

•放射性同位素：如钴-60、铯-137等放射性同位素可作为射线源，其放射性衰变产生γ射线。

3. 辐射探测器辐射探测器用于测量和记录射线通过待检测物体后的强度变化，从而获得物体内部的信息。

常见的辐射探测器有：•闪烁体探测器：闪烁体探测器由闪烁晶体和光电倍增管组成。

当射线照射到闪烁晶体上时，晶体会发出光信号，光信号被光电倍增管读取并转化为电信号。

•气体探测器：气体探测器包括GM计数器和比例计数器。

GM计数器通过检测射线照射到气体中产生的电离效应来测量射线强度。

比例计数器利用气体中的稀有气体与射线相互作用的特性来区分不同能量的射线。

•固态探测器：固态探测器是一种基于半导体材料的探测器，如硅、锗等。

射线入射到固态探测器中会产生电离效应，产生的电荷被探测器读取并转化为电信号。

4. 图像获取系统图像获取系统用于记录辐射探测器获取的电信号，将其转化为可视化的图像。

常见的图像获取系统包括：•透视系统：透视系统是通过将待检测物体置于射线源和辐射探测器之间，记录射线通过物体的强度变化。

透视系统可以实时观察射线通过物体的情况。

•平板探测器：平板探测器是一种将辐射探测器与数字成像技术相结合的系统。

辐射探测器将获取的电信号转化为数字信号，通过图像处理算法得到高分辨率的二维图像。

5. 数据分析与处理数据分析与处理是射线检测的关键一步，它将图像获取系统获得的数据进行处理和分析，提取出待检测物体的内部结构和缺陷信息。

实验一曝光曲线的制作一、实验目的与任务1．掌握常用曝光曲线的制作方法；2．制作某一型号X射线机的曝光曲线。

二、实验设备与器材1．X射线机一台2．阶梯试块一套3．密度计一台4．铅箔增感屏和胶片等若干5．普通坐标纸和对数坐标纸各一张三、实验原理选用任意一台X射线机，采用相同的增感屏、胶片、显影液、定影液及显影、定影时间和显影温度的情况下，对同一材料的不同厚度工件的透照时，所用的曝光条件（焦距、管电压、管电流和曝光时间），是不一样的，如果我们固定其中的一些因素，使透照厚度仅随其中某一种因素的变化而改变，那么我们就可以获得一条相关曲线，这条曲线就是曝光曲线。

曝光曲线是检测的工具。

一台X射线机在不同的工艺和环境条件下其曝光曲线是不同的。

因此，已经制成的曝光曲线只适用于与当时特定条件相同的状态，否则应制作新的曝光曲线。

常用曝光曲线有两种：1．管电压——厚度曝光曲线：在X射线机、胶片、增感屏、焦距、暗室处理条件保持不变的情况下，固定曝光量（mA·min）对阶梯试块进行透照。

为了使不同厚度部分的黑度值一样，就必须随着厚度的变化而改变曝光强度（管电压KVP），这就是我们在实际生产运用中最常用的基本曲线。

根据数学分析可以知道，管电压与透照厚度之间不存在简单的线性关系，因而得到的不是直线而是一条曲线，但从实验中可以看出这条曲线的曲率不大，在某些区域内可以近似的看作直线，在实验中用阶梯试块实现不同厚度d的透照，在同一焦距和曝光量条件下，用不同的管电压进行多张胶片曝光，经暗室处理可得一组底片，通过这组底片可获得多条黑度与厚度的曲线（每张底片即是一条黑度——厚度的曲线），当我们选取某一黑度值时，不同管电压对应的不同厚度即有一对应点，将选取的各点标注于普通坐标纸上便可得一条曝光曲线，这一曝光曲线，就是管电压——厚度曝光曲线。

2．曝光量——厚度曝光曲线同制作管电压——厚度曝光曲线一样，在各种条件不变的情况下，固定管电压（KVP）改变曝光量（mA ·min ），对阶梯试块进行分次曝光。

射线检测操作指导书一、引言射线检测是一种常用的非破坏性检测方法，通过利用射线在物体中的传播和吸收特性来检测物体内部的缺陷和问题。

本操作指导书旨在提供射线检测的基本原理和操作步骤，帮助操作人员正确、安全地进行射线检测。

二、射线检测的原理射线检测主要基于射线在物体中的传播和吸收特性。

当射线通过物体时，会与物体中的缺陷和密度不一致处发生散射和吸收，从而生成射线照片或图像。

通过分析这些照片或图像，可以判断物体中的缺陷和问题。

三、射线检测的设备和工具1. 射线源：射线检测一般使用X射线或γ射线作为射线源。

操作人员在使用射线源前，必须熟悉射线的性质和危害，并采取相应的防护措施。

2. 检测设备：常用的射线检测设备包括射线产生器、探测器和图像处理系统。

这些设备必须经过校准和维护，确保其性能和准确性。

3. 辅助工具：射线检测过程中可能需要使用一些辅助工具，如标记铅笔、尺子、支撑物等。

四、射线检测的操作步骤1. 准备工作a. 确定检测对象和目标：在进行射线检测前，必须明确要检测的对象和目标，以便针对不同的物体制定相应的检测方案。

b. 设定射线源和检测器的参数：根据所检测的物体和缺陷类型，设定合适的射线源和检测器的参数，包括射线能量、曝光时间等。

c. 配置辅助工具和防护设备：将所需的辅助工具和防护设备准备齐全，并确保其正常工作。

2. 射线源放置和曝光a. 将射线源安置在合适的位置：根据所检测的物体形状和缺陷位置，将射线源放置在适当的位置，以确保射线能够覆盖到物体的整个区域。

b. 设置曝光参数：根据物体的特点和缺陷的大小，设定合适的曝光参数，确保射线能够透射或散射足够的辐射量。

c. 进行曝光：根据设定的曝光参数，启动射线源进行曝光，然后立即将射线源关闭。

3. 图像获取和处理a. 确保检测器的正常工作：在进行图像获取前，首先需要确保检测器正常工作，检查其连接是否稳固，并确保其能够正常接收和传输射线信息。

b. 获取图像：将检测器置于所需要的位置，并进行图像获取操作，确保图像清晰、准确。
