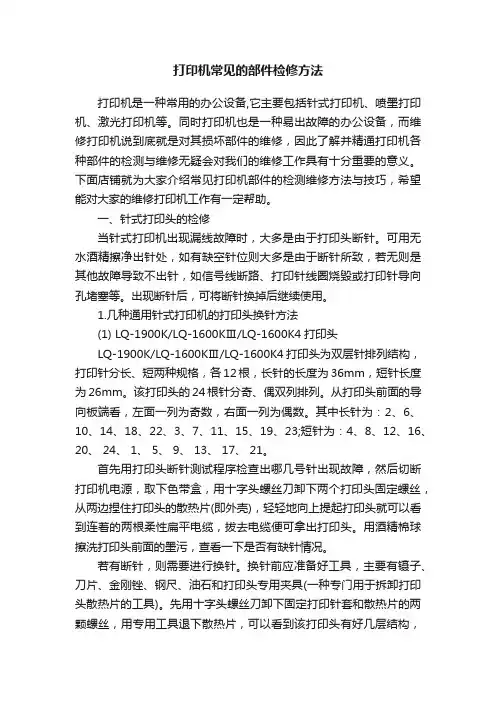

打印机常见的部件检修方法打印机是一种常用的办公设备,它主要包括针式打印机、喷墨打印机、激光打印机等。
同时打印机也是一种易出故障的办公设备，而维修打印机说到底就是对其损坏部件的维修，因此了解并精通打印机各种部件的检测与维修无疑会对我们的维修工作具有十分重要的意义。
下面店铺就为大家介绍常见打印机部件的检测维修方法与技巧，希望能对大家的维修打印机工作有一定帮助。
一、针式打印头的检修当针式打印机出现漏线故障时，大多是由于打印头断针。
可用无水酒精擦净出针处，如有缺空针位则大多是由于断针所致，若无则是其他故障导致不出针，如信号线断路、打印针线圈烧毁或打印针导向孔堵塞等。
出现断针后，可将断针换掉后继续使用。
1.几种通用针式打印机的打印头换针方法(1) LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印头LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印头为双层针排列结构，打印针分长、短两种规格，各12根，长针的长度为36mm，短针长度为26mm。
该打印头的24根针分奇、偶双列排列。
从打印头前面的导向板端看，左面一列为奇数，右面一列为偶数。
其中长针为：2、6、10、14、18、22、3、7、11、15、19、23;短针为：4、8、12、16、20、 24、 1、 5、 9、 13、 17、 21。
首先用打印头断针测试程序检查出哪几号针出现故障，然后切断打印机电源，取下色带盒，用十字头螺丝刀卸下两个打印头固定螺丝，从两边捏住打印头的散热片(即外壳)，轻轻地向上提起打印头就可以看到连着的两根柔性扁平电缆，拔去电缆便可拿出打印头。
用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。
若有断针，则需要进行换针。
换针前应准备好工具，主要有镊子、刀片、金刚锉、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。
先用十字头螺丝刀卸下固定打印针套和散热片的两颗螺丝，用专用工具退下散热片，可以看到该打印头有好几层结构，然后按以下顺序换针：1)将打印头的头部朝下，挑开固定上、下两层打印针的三角爪，取下最上面的后铜盖，便可看到环行分布的12根长针，从测试结果区分出所断的针是长针还是短针，然后确定所断长针的位置，用镊子取出断针放在一边;如果还有短针断针，则要把长针全部取出，再用刀片沿着中间的黄色铜垫片下方分开，露出12根短针，用同样的方法取出断针。

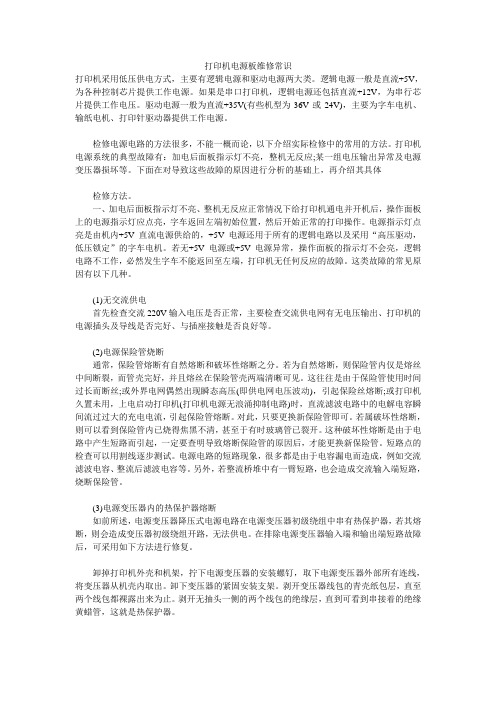

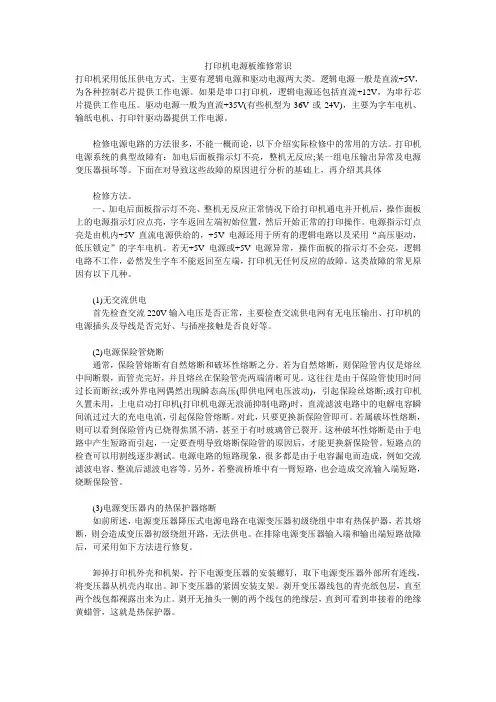

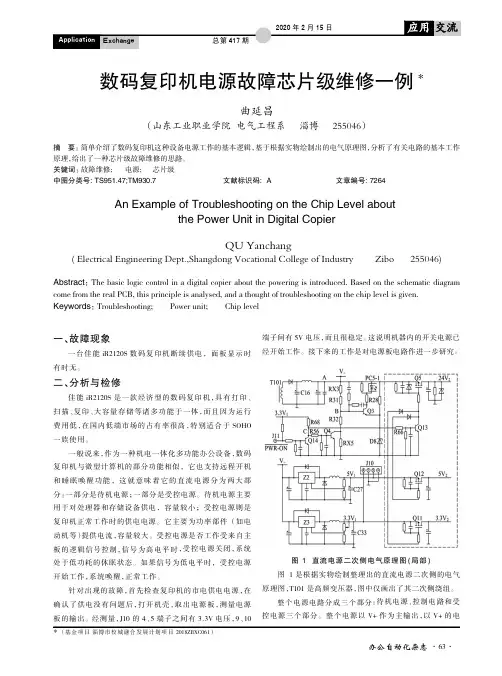

打印机电源板维修常识打印机采用低压供电方式，主要有逻辑电源和驱动电源两大类。
逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。
如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。
驱动电源一般为直流+35V(有些机型为36V或24V)，主要为字车电机、输纸电机、打印针驱动器提供工作电源。
检修电源电路的方法很多，不能一概而论，以下介绍实际检修中的常用的方法。
打印机电源系统的典型故障有：加电后面板指示灯不亮，整机无反应;某一组电压输出异常及电源变压器损坏等。
下面在对导致这些故障的原因进行分析的基础上，再介绍其具体检修方法。
一、加电后面板指示灯不亮、整机无反应正常情况下给打印机通电并开机后，操作面板上的电源指示灯应点亮，字车返回左端初始位置，然后开始正常的打印操作。
电源指示灯点亮是由机内+5V直流电源供给的，+5V电源还用于所有的逻辑电路以及采用“高压驱动，低压锁定”的字车电机。
若无+5V电源或+5V电源异常，操作面板的指示灯不会亮，逻辑电路不工作，必然发生字车不能返回至左端，打印机无任何反应的故障。
这类故障的常见原因有以下几种。
(1)无交流供电首先检查交流220V输入电压是否正常，主要检查交流供电网有无电压输出、打印机的电源插头及导线是否完好、与插座接触是否良好等。
(2)电源保险管烧断通常，保险管熔断有自然熔断和破坏性熔断之分。
若为自然熔断，则保险管内仅是熔丝中间断裂，而管壳完好，并且熔丝在保险管壳两端清晰可见。
这往往是由于保险管使用时间过长而断丝;或外界电网偶然出现瞬态高压(即供电网电压波动)，引起保险丝熔断;或打印机久置未用，上电启动打印机(打印机电源无浪涌抑制电路)时，直流滤波电路中的电解电容瞬间流过过大的充电电流，引起保险管熔断。
对此，只要更换新保险管即可。
若属破坏性熔断，则可以看到保险管内已烧得焦黑不清，甚至于有时玻璃管已裂开。
这种破坏性熔断是由于电路中产生短路而引起，一定要查明导致熔断保险管的原因后，才能更换新保险管。
惠普HP1010型激光打印机电源电路分析HP 1010型激光打印机的电源电路包括市电电压输入及变换、定影系统供电电路、开关电源三部分。
市电电压输入及变换如图1所示，接通电源开关SWl01后，市电电压通过保险管FUl01、SWl01加到市电输入电路和定影系统供电电路。
一路经C101、R101、L102、C104、C105、C106等组成的线路滤波后，通过D101～D104组成的整流堆进行整流，由C107滤波，在C107两端产生300V电压(与市电高低有关)。
THl01是负温度系数热敏电阻，可限制开机瞬间C107充电产生的大冲击电流。
VZl01是压敏电阻，用于防止市电电压过高给开关电源或定影系统带来危害。
定影系统供电及其控制该机通电后，连接器J201 19 、 21 脚均输入高电平。
21 脚输入的控制信号使Q103导通，RLl01的驱动线圈产生磁场，将RLl01内的触点吸合。
19 脚输入的控制电压经Q102放大后为SSR101供电，使其工作，可控硅Q101因有触发信号而导通；此时，市电电压通过连接器J102的①、②脚为加热陶瓷片供电。
当加热陶瓷片的温度达到 185℃左右时，J 20l 19 脚输入低电平，使Q102截止，于是Q101关断，加热陶瓷片停止加热；同时，微处理器发出指令使“准备好”灯点亮。
如果在设定时间内打印机未工作，则J 20l 21 脚输入低电平，使Q103截止，RL101内的触点释放，机器进入待机状态。
Q 101 A 、K极间接的SQL01，实际安装的是高频滤波电容。
开关电源该机采用了由开关管Q501(K769)、开关变压器T501为核心构成的并联型自激式开关电源，如图2所示。
(1)工作过程300V电压一路经保险电阻R53、T501的初级绕组(①- 3 绕组)加到Q501的D极．另一路经R501、R502送到Q 50l 的G极，为Q 50l 提供启动电流。
T1的正反馈绕组(⑤-⑥绕组)与Q 50l 共同构成开关振荡电路。
HP LaserJet 1010 HP LaserJet 1012 HP LaserJet 1015系列打印机用户指南Hewlett-Packard 公司11311 Chinden BoulevardBoise, Idaho 83714 U.S.A.版权信息版权所有 Hewlett-Packard Company 2003保留所有权利。
除非版权法许可，否则，在事先未经书面许可的情况下，严禁复制、改编或翻译本书。
与此用户指南相关的 Hewlett-Packard 打印机用户具有以下权利：a)打印本用户指南的硬拷贝，供个人、内部或公司使用，但不得出售、转售或分发硬拷贝；b)将本用户指南的电子文件放在网络服务器上，但只限于与本用户指南相关的 Hewlett-Packard 打印机的个人用户和内部用户才能访问该电子文件。
产品号：Q2460-90926Edition 2, 9/2003保证本书所含信息如有更改，恕不另行通知。
Hewlett-Packard 公司不对与本信息有关的任何事宜提供担保。
HEWLETT-PACKARD 公司未对任何特殊用途的适销性和适用性做出暗示担保。
有关本信息提供或使用过程中所引起的直接、间接、偶然、随之引起的或其它损坏，Hewlett-Packard 公司概不负责。
商标说明Microsoft ®, Windows ® 和Windows NT ® 是Microsoft Corporation 在美国的注册商标。
Energy Star ® 和 Energy Star logo ® 是美国环保署在美国的注册商标。
Netscape 是 Netscape Communications Corporation 在美国的商标。
此处提及的其它所有产品可能是其各自公司的商标。
目录1 打印机基本信息快速访问详细信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2到驱动程序、软件及支持的 WWW 链接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2用户指南的链接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2何处查找更多信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2打印机配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 hp LaserJet1010. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3hp LaserJet1012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3hp LaserJet1015. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3打印机功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4精良的打印质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4节省时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4节约资金. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4生成专业水平的文档. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 HP LaserJet 1010系列打印机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5打印机控制面板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7介质通道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8主进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8优先进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8打印机介质导板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8出纸槽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9打印碳粉盒装卸通道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10打印碳粉盒端盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10打印机软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11支持的操作系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11安装打印机软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11打印机属性（驱动程序） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13打印设置优先级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14打印机属性联机帮助. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14用于 Macintosh 计算机的软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15打印机连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 USB 连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16并行连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162 介质选择纸张和其它介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18避免使用的介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19可能损坏打印机的介质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19优化介质类型的打印质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20装入介质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21主进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21优先进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21特殊类型介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21ZHCN目录 iii在幻灯片或标签上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22打印投影片或标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22在信封上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23打印一个信封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23打印多个信封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24打印信头纸和预先打印的表单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26打印信头纸或预先打印好的表单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26在自定义尺寸的介质和卡片纸上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27在自定义尺寸的介质或卡片纸上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .273 打印任务打印水印. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30访问水印功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30在一张纸上打印多页（每张打印 N 页）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31访问单张纸上打印多页的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31双面打印（手动双面打印） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32手动双面打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32打印小册子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34取消打印作业 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36了解打印质量设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37使用 EconoMode（经济模式，节省碳粉） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .384 维护使用 HP 打印碳粉盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 HP 有关非 HP 打印碳粉盒的政策. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40保存打印碳粉盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41打印碳粉盒使用寿命. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42节省碳粉 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43更换打印碳粉盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44清洁打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46清洁打印碳粉盒区域. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46清洁打印机介质通道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .485 管理打印机打印机信息页 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50演示页 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50配置报告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50使用 hp 工具箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51支持的操作系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51支持的浏览器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51查看 hp工具箱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51hp工具箱各部分. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52其它链接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52“状态”选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53“故障排除”选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53“警报”选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54“说明文件”选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54“高级打印机设置”窗口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55iv 目录ZHCN6 故障排除寻找解决方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58状态指示灯模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60介质处理问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62打印页与屏幕显示的页不同 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63打印机软件问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64提高打印质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65颜色浅淡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65碳粉斑点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65丢字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65垂直线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65灰色背景. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66碳粉污迹. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66松散的碳粉. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66垂直重复的缺陷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66字符变形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67页面歪斜. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67卷曲或波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67起皱或折痕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67字符轮廓边缘的碳粉分散 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68清除卡纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69典型的卡纸位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69取出卡纸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70清洁取纸滚筒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72更换取纸滚筒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73更换打印机的分离垫. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76附录 A 打印机规格规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80FCC（美国联邦通信委员会）规章执行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83环境产品管理程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84保护环境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84材料安全数据表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86规章条例声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87一致性声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87激光安全性声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88加拿大 DOC 规章. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88韩国的 EMI 声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88VCCI 声明（日本） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88芬兰激光声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89附录 B 介质规格打印机介质规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92支持的介质尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93介质使用准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94纸张 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95幻灯片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95信封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96卡片纸和重磅介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97ZHCN目录 v附录 C 保证声明和许可证发行Hewlett-Packard 软件许可协议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100Hewlett-Packard 有限保修声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101打印碳粉盒寿命的有限保修. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102硬件服务 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103延长保修期 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104重新包装打印机准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105如何联系 HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106附录 D 订购耗材订购耗材. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107索引vi 目录ZHCN1打印机基本信息本章提供有关下列主题的信息：●快速访问详细信息●打印机配置●打印机功能●概览●打印机控制面板●介质通道●打印碳粉盒装卸通道●打印机软件●打印机连接ZHCN打印机基本信息 1快速访问详细信息到驱动程序、软件及支持的 WWW 链接如果您需要联系 HP 以寻求服务或支持，请使用以下链接之一：●在美国，请访问/support/lj1010●在其它国家/地区，请访问用户指南的链接●概览（打印机组件的位置）●更换打印碳粉盒●故障排除●订购耗材●索引何处查找更多信息●CD 用户指南有关打印机使用与故障排除的详细信息。

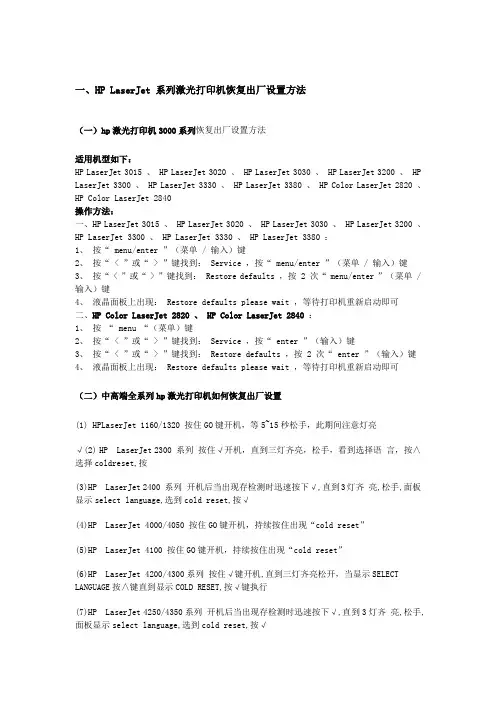

一、HP LaserJet 系列激光打印机恢复出厂设置方法（一）hp激光打印机3000系列恢复出厂设置方法适用机型如下：HP LaserJet 3015 、 HP LaserJet 3020 、 HP LaserJet 3030 、 HP LaserJet 3200 、 HP LaserJet 3300 、 HP LaserJet 3330 、 HP LaserJet 3380 、 HP Color LaserJet 2820 、HP Color LaserJet 2840操作方法：一、HP LaserJet 3015 、 HP LaserJet 3020 、 HP LaserJet 3030 、 HP LaserJet 3200 、HP LaserJet 3300 、 HP LaserJet 3330 、 HP LaserJet 3380 ：1、按“ menu/enter ”（菜单 / 输入）键2、按“ < ”或“ > ”键找到： Service ，按“ menu/enter ”（菜单 / 输入）键3、按“ < ”或“ > ”键找到： Restore defaults ，按 2 次“ menu/enter ”（菜单 / 输入）键4、液晶面板上出现： Restore defaults please wait ，等待打印机重新启动即可二、HP Color LaserJet 2820 、 HP Color LaserJet 2840：1、按“ menu “（菜单）键2、按“ < ”或“ > ”键找到： Service ，按“ enter ”（输入）键3、按“ < ”或“ > ”键找到： Restore defaults ，按 2 次“ enter”（输入）键4、液晶面板上出现： Restore defaults please wait ，等待打印机重新启动即可（二）中高端全系列hp激光打印机如何恢复出厂设置(1) HPLaserJet 1160/1320 按住GO键开机，等5~15秒松手，此期间注意灯亮√(2) HP LaserJet 2300 系列按住√开机，直到三灯齐亮，松手，看到选择语言，按∧选择coldreset,按(3)HP LaserJet 2400 系列开机后当出现存检测时迅速按下√,直到3灯齐亮,松手,面板显示select language,选到cold reset,按√(4)HP LaserJet 4000/4050 按住GO键开机，持续按住出现“cold reset”(5)HP LaserJet 4100 按住GO键开机，持续按住出现“cold reset”(6)HP LaserJet 4200/4300系列按住√键开机,直到三灯齐亮松开，当显示SELECT LANGUAGE按∧键直到显示COLD RESET,按√键执行(7)HP LaserJet 4250/4350系列开机后当出现存检测时迅速按下√,直到3灯齐亮,松手,面板显示select language,选到cold reset,按√(8)HP LaserJet 5000/5100/8150系列按住GO键开机，持续按住出现“cold reset”(9)HP LaserJet 9000系列1．打印一份配置页和菜单图留作以后参考2．关闭打印机电源3．按住√键不要松手4．打开打印机电源5．继续按住√键，直到控制面板上三灯全亮时松手6．当液晶屏上显示 SELECT LANGUAGE 时，按一下▼键7．液晶屏上将显示 COLD RESET 8．按一下√键，即可完成冷复位操作(10)HP LaserJet 9000mfp1.按住“6”键开机。
CANON打印机维修资料大全上此程序适用佳能IP系列机型：第一步：关闭打印机电源。
并把电源线从电源插卒拔开。
第二步：按紧打印机的电源键同时插上电源线。
(此时机器电源灯亮)第三步：不松开电源键。
按4下进纸键。
电源灯显示：黄--绿--黄---绿。
第四步：松开电源键。
机器启动后，电源灯熄灭。
第五步：重新开机。
机器开机正常。
连接电脑，装好打印的驱动程序。
第六步：打开维修软件。
点击GeneralTool图标。
出现程序窗口，在usbport项中选择该打印机所对应的USB端口。
在下面的cleaning 和EPROM项前打勾，点击test 1。
打印机电源灯闪动一下。
机器已清零重新开机即可。
如果打印机的废墨盒（即机器底部的海绵）中有大量废墨水，也需要清理，挤出废墨水，用清水洗净晾干后放回，这是为了防止废墨流出来污染环境，与打印机恢复清零无关。
CANON打印机自检方法Canon打印机．两种方法：机器安装就绪后（1）开机时按住电源键等待机器发出声音（1到2声）后放开；（2）先按住进纸键再按电源键开机，3秒后再放开进纸键。
1、BJC265SP、4310、4650：上纸后按POWER键听一声，等待自检；2、BJC2000：此机器为单键操作，上纸后接上电源状态下，按两下键等待3、BJC3000:开机后,按住进纸键,灯闪两次,然后放开进纸键;6000：单键，上纸后按住小键听两声；4、BJC5000、5100、7100：上纸，按POWER键听两声或等听到音乐声后放开（会打出彩色图片）；5、BJC5500：上纸后按住POWER键听两声或先按住进纸键的同时再按POWER键开机,3秒后再放开进纸键6、BJC50：上纸，按住POWER键听两声，空走纸一遍，再进纸方可执行打印；7、BJC30、80：方法一：打开电源，上纸后，按住MENU（菜单）键听一声后放手，再按一次。
方法二：关机状态下，按住进纸键开机，听一声后放开，等待自检佳能部分喷墨机维修模式佳能:BJC-2000EEPROM清除1.拆去墨盒,按RESET,插电源线.2.松开RESET键,5秒内再按此键并松开,小车会移到中间.3.按住RESET键多余2秒种,松开.4.根据下表,按住RESET键.5.关机.操作: 设置内容:按住2秒以上EEPROM清除和目标设置(日本以外)按一次目标设置(日本)(EEPROM不清除)按住2次(2次间隔1秒种以内) 目标设置(其他)(EEPROM不清除)佳能BJC2100EEPROM清除1.拆去墨盒,按RESET,插电源线.2.松开RESET键,5秒内再按此键并松开,小车会移到中间.3.按住RESET键多余2秒种,松开.4.根据下表,按住RESET键.5.关机.操作: 设置内容:按住2秒以上EEPROM清除按1次目标设置(日本.BJF210)按2次目标设置(其他.BJC2100)按3次目标设置(SP:BJC2100SP)佳能BJC-80EEPROM清除:1.按住POWER和RESUME键,插电源线,初始化后手松开.2.按住RESUME和CARTRIDGE键,按POWER键,直到听到1长1短的蜂鸣后.3.根据下表,按CARTRIDGE,设置相应的废墨量.4.按RESUM键,设置相应的废墨量.5.用POWER键关机(如果为25%,50%或75%,要用POWER键开机.如果为0%,要用POWER键开机,然后拔掉电源线)按CARTRIDGE次数: 默认设置:7次0%16次25%15次50%14次75%佳能BJC7000/7100维修模式:1.关机.按住RESUME键,字住POWER键开机.2.组住POWER键,在初始化完成前,连续按RESUME键2次3.初始化完成后,根据下表按RESUME键,选择相应的功能.4.按POWER键执行按RESUME键次: ERROR指示灯: 功能:0次不亮退出维修模式1次亮打印最终出厂打印,关机停止2次不亮清除EEPROM数据3次亮清除EEPROM中废墨记数4次不亮打印EEPROM中数据5次亮改变国家标志6次不亮打印普通纸的耐用性图案7次亮打印光面PHOTO纸的耐用性图案8次亮打印LF检测图案9次不亮恢复正常模式佳能S300维修模式1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER键,(按住PESUME键时指示灯绿/黄闪烁)3.初始化操作时,绿灯闪烁,绿灯亮后,根据下表RESUME键.4.按POWER键,执行.按键次数: 指示灯: 维修模式功能:1次黄灯亮出厂检测打印2次绿灯亮EEPROM信息打印5次黄灯亮目标设置6次绿灯亮PTH值打印目标设置:选择模式设置,按POWER键,根据下表按PESUME键,然后按POWER 键:按键次数: 目标:1次海外(S300)2次日本(BJS300)佳能S100SP维修资料（原创中文正版）重写清零A、不安装墨盒，按RESET键通电源B、释放RESET键，5秒内重按一次C、打开前盖，安装黑色墨盒D、关上前门双击RESET键，打印机此时开始测试打印。

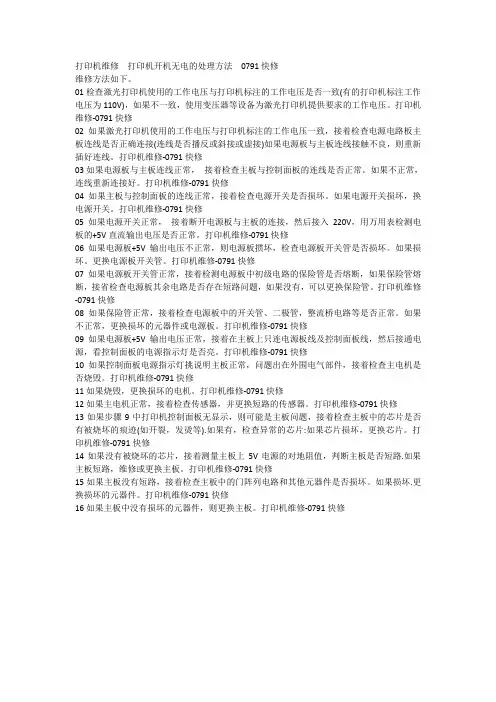

打印机维修打印机开机无电的处理方法0791快修维修方法如下。
01检查激光打印机使用的工作电压与打印机标注的工作电压是否一致(有的打印机标注工作电压为110V)，如果不一致，使用变压器等设备为激光打印机提供要求的工作电压。
打印机维修-0791快修02如果激光打印机使用的工作电压与打印机标注的工作电压一致，接着检查电源电路板主板连线是否正确连接(连线是否播反或斜接或虚接)如果电源板与主板连线接触不良，则重新插好连线。
打印机维修-0791快修03如果电源板与主板连线正常，接着检查主板与控制面板的连线是否正常。
如果不正常，连线重新连接好。
打印机维修-0791快修04如果主板与控制面板的连线正常，接着检查电源开关是否损坏。
如果电源开关损坏，换电源开关。
打印机维修-0791快修05如果电源开关正常，接着断开电源板与主板的连接，然后接入220V，用万用表检测电板的+5V直流输出电压是否正常。
打印机维修-0791快修06如果电源板+5V输出电压不正常，则电源板掼坏，检查电源板开关管是否损坏。
如果损坏。
更换电源板开关管。
打印机维修-0791快修07如果电源板开关管正常，接着检测电源板中初级电路的保险管是否熔断，如果保险管熔断，接省检查电源板其余电路是否存在短路问题，如果没有，可以更换保险管。
打印机维修-0791快修08如果保险管正常，接着检查电源板中的开关管、二极管，整流桥电路等是否正常。
如果不正常，更换损坏的元器件或电源板。
打印机维修-0791快修09如果电源板+5V输出电压正常，接着在主板上只连电源板线及控制面板线，然后接通电源，看控制面板的电源指示灯是否亮。
打印机维修-0791快修10如果控制面板电源指示灯挑说明主板正常，问题出在外围电气部件，接着检查主电机是否烧毁。
打印机维修-0791快修11如果烧毁，更换损坏的电机。
打印机维修-0791快修12如果主电机正常，接着检查传感器，并更换短路的传感器。
打印机维修-0791快修13如果步骤9中打印机控制面板无显示，则可能是主板问题，接着检查主板中的芯片是否有被烧坏的痕迹(如开裂，发烫等).如果有，检查异常的芯片:如果芯片损坏，更换芯片。

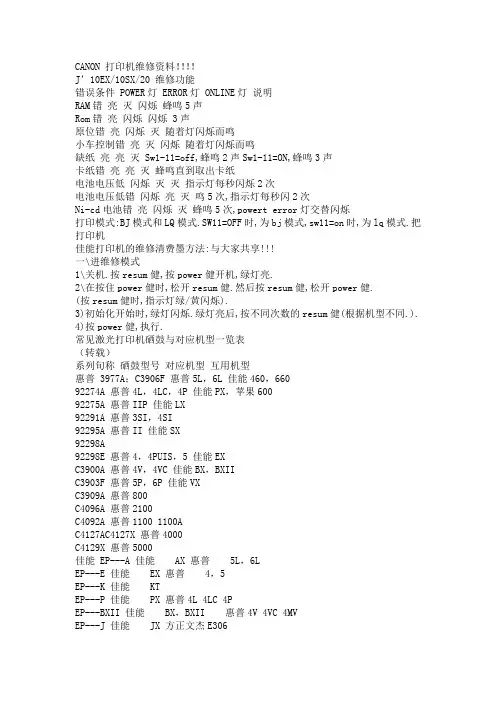

CANON 打印机维修资料！！！！J’10EX/10SX/20 维修功能错误条件 POWER灯 ERROR灯 ONLINE灯说明RAM错亮灭闪烁蜂鸣5声Rom错亮闪烁闪烁 3声原位错亮闪烁灭随着灯闪烁而鸣小车控制错亮灭闪烁随着灯闪烁而鸣缺纸亮亮灭 Sw1-11=off,蜂鸣2声Sw1-11=ON,蜂鸣3声卡纸错亮亮灭蜂鸣直到取出卡纸电池电压低闪烁灭灭指示灯每秒闪烁2次电池电压低错闪烁亮灭鸣5次,指示灯每秒闪2次Ni-cd电池错亮闪烁灭蜂鸣5次,powert error灯交替闪烁打印模式:BJ模式和LQ模式.SW11=OFF时,为bj模式,sw11=on时,为lq模式.把打印机佳能打印机的维修清费墨方法:与大家共享!!!一\进维修模式1\关机.按resum健,按power健开机,绿灯亮.2\在按住power健时,松开resum健.然后按resum健,松开power健.(按resum健时,指示灯绿/黄闪烁).3)初始化开始时,绿灯闪烁.绿灯亮后,按不同次数的resum健(根据机型不同.).4)按power健,执行.常见激光打印机硒鼓与对应机型一览表（转载）系列旬称硒鼓型号对应机型互用机型惠普 3977A；C3906F 惠普5L，6L 佳能460，66092274A 惠普4L，4LC，4P 佳能PX，苹果60092275A 惠普IIP 佳能LX92291A 惠普3SI，4SI92295A 惠普II 佳能SX92298A92298E 惠普4，4PUIS，5 佳能EXC3900A 惠普4V，4VC 佳能BX，BXIIC3903F 惠普5P，6P 佳能VXC3909A 惠普800C4096A 惠普2100C4092A 惠普1100 1100AC4127AC4127X 惠普4000C4129X 惠普5000佳能 EP---A 佳能 AX 惠普 5L，6LEP---E 佳能 EX 惠普 4，5EP---K 佳能 KTEP---P 佳能 PX 惠普4L 4LC 4PEP---BXII 佳能 BX，BXII 惠普4V 4VC 4MVEP---J 佳能 JX 方正文杰E306EP---V 佳能 VX 惠普5P 6PEP---L 佳能 LX 惠普IIPEP---T 佳能 ST 惠普IIIEP---S 佳能 SX 惠普II爱普生 S0510011 爱普生5200S051092 S05005 爱普生5500KS051055 S05001 爱普生5700S051602 爱普生N1610S051027 爱普生8600K松下 KX—PEP5 PANASONIC6300 6500激打打印质量故障及解决速查手册输出横向无规律黑带(线)可能故障原因：(1)感光鼓消电极接触不良；(2)感光鼓刮板剪切力过大；(3)感光鼓主齿轮转动时发生抖动；(4)感光鼓有缺陷或安装不正确。
