第二章X射线影像习题二解答2-1 X射线信息影像形成的阶段是（）A. X射线透过被照体之后B. X射线照片冲洗之后c. X射线到达被照体之前 D.在大脑判断之后答：X射线到达被照体之前,不具有物体信息。
X射线透射出被照体时,由于被照体对X射线的吸收衰减,使透射出的X射线强度产生不均匀分布,由此形成X射线信息影像。
正确答案:A2-2 X射线照片图像形成过程中,起作用的是（）A. X射线的穿透作用B. X射线的荧光作用c.被照体对X射线吸收衰减的差异 D. X射线的光化学作用答：由于X射线具有穿透作用,且不同的物体(组织)对X射线的吸收衰减不同,使透射出物体(组织)的X射线强度分布不均匀,携带了物体(组织)的信息,当其投照到胶片上后,x射线的光化学作用使胶片形成潜影。
但因X射线的光化学作用使胶片形成潜影的效率较低,利用X射线荧光作用的增感屏得到广泛使用。
在增感屏一胶片系统中,胶片潜影的形成,来自X射线光化学作用的贡献不足10% ,其余为X射线的荧光作用使增感屏发出的荧光的贡献。
正确答案:A、B、C、D 2-3关于X射线照片图像的形成,正确的说法是（）A. X射线透过被照体之后的透射线和散射线,照射到胶片上形成照片图像B. X射线照片图像是X射线被被照体吸收与散射后形成的C. X射线照片图像是利用了X射线的直进性D. X射线胶片接受到的散射线不形成图像答：由于被照体对X射线的吸收衰减,使透射出的X射线强度产生不均匀分布,由此形成X射线信息影像。
散射线对透射过被照体的X射线的强度分布规律没有影响,因此散射线不形成影像,只能给照片带来灰雾。
正确答案:B、C、D2-4关于光密度的定义,正确的说法是（）A.光密度为胶片乳剂膜在光的作用下致黑的程度B.光密度是由胶片乳剂曝光后,经冲洗还原出来的银颗粒沉积而形成的c.银颗粒沉积越多的地方,照片越黑,密度越高;反之亦然D.光密度值用照片阻光率的常用对数表示答：胶片感光层是感光灵敏的乳胶体薄层,在乳胶体中均匀地分布着卤化银微颗粒。

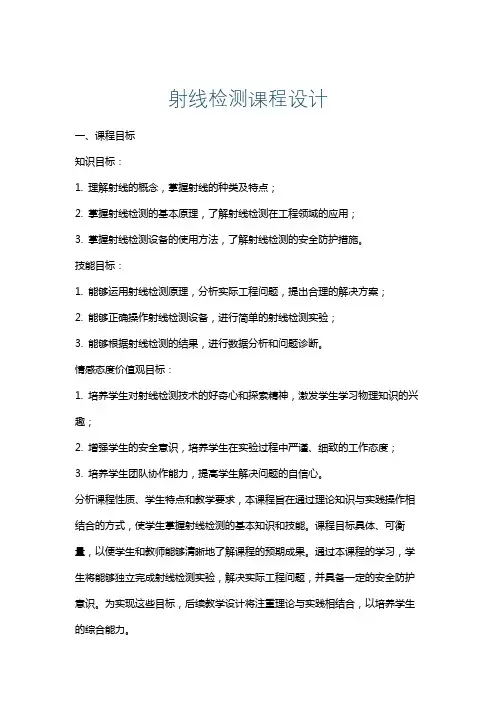

射线检测课程设计一、课程目标知识目标：1. 理解射线的概念，掌握射线的种类及特点；2. 掌握射线检测的基本原理，了解射线检测在工程领域的应用；3. 掌握射线检测设备的使用方法，了解射线检测的安全防护措施。
技能目标：1. 能够运用射线检测原理，分析实际工程问题，提出合理的解决方案；2. 能够正确操作射线检测设备，进行简单的射线检测实验；3. 能够根据射线检测的结果，进行数据分析和问题诊断。
情感态度价值观目标：1. 培养学生对射线检测技术的好奇心和探索精神，激发学生学习物理知识的兴趣；2. 增强学生的安全意识，培养学生在实验过程中严谨、细致的工作态度；3. 培养学生团队协作能力，提高学生解决问题的自信心。
分析课程性质、学生特点和教学要求，本课程旨在通过理论知识与实践操作相结合的方式，使学生掌握射线检测的基本知识和技能。
课程目标具体、可衡量，以便学生和教师能够清晰地了解课程的预期成果。
通过本课程的学习，学生将能够独立完成射线检测实验，解决实际工程问题，并具备一定的安全防护意识。
为实现这些目标，后续教学设计将注重理论与实践相结合，以培养学生的综合能力。
二、教学内容1. 射线基本概念及种类- 教材章节：第一章“射线物理基础”- 内容：射线的定义、种类（α射线、β射线、γ射线）、射线与物质的相互作用2. 射线检测原理- 教材章节：第二章“射线检测的物理原理”- 内容：射线检测的基本原理、射线衰减规律、射线检测方程3. 射线检测设备与操作- 教材章节：第三章“射线检测设备及其应用”- 内容：射线检测设备的分类、结构及工作原理，射线检测操作流程及注意事项4. 射线检测安全防护- 教材章节：第四章“射线检测安全与防护”- 内容：射线对生物体的危害，射线检测安全防护原则，射线检测场所的防护措施5. 射线检测实验- 教材章节：第五章“射线检测实验”- 内容：实验目的、实验步骤、实验结果分析，实验安全与防护6. 射线检测应用案例分析- 教材章节：第六章“射线检测在实际工程中的应用”- 内容：射线检测在工业、医疗、科研等领域的应用实例，射线检测技术的未来发展教学内容安排和进度：第一周：射线基本概念及种类第二周：射线检测原理第三周：射线检测设备与操作第四周：射线检测安全防护第五周：射线检测实验第六周：射线检测应用案例分析教学内容科学系统，注重理论与实践相结合，旨在使学生全面掌握射线检测的相关知识。
特种设备无损检测Ⅱ级人员考核大纲（射线检测部分）第一章通用知识中的专业基础知识1 射线检测的物理基础1.1原子与原子结构1.1.1元素与原子（A）1.1.2核外电子运动规律（A）1.1.3原子核结构（A）1.2射线的种类和性质1.2.1 χ射线和γ射线的性质（B）1.2.2 χ射线产生及其特点（1）连续谱的产生和特点（B）（2）标识谱的产生和特点（A）1.2.3 γ射线的产生及其特点（B）1.2.4 射线的种类（A）1.3射线与物质的相互作用1.3.1光电效应（B）1.3.2康普顿效应（B）1.3.3电子对效应（A）1.3.4瑞利散射（A）1.3.5各种相互作用发生的相对概率（A）1.3.6窄束、单色射线的强度衰减规律（B）1.3.7宽束、多色射线的强度衰减规律（A）1.4射线照相法的原理与特点1.4.1射线照相法的原理（C）1.4.2射线照相法的特点（C）2 射线检测设备及器材2.1 χ射线机2.1.1 χ射线机的种类和特点（1）χ射线机的分类（B）（2）携带式χ射线机的技术进展（A）2.1.2 χ射线管（1）结构和种类：普通χ射线管、金属陶瓷管（B）特殊用途管（A）（2）技术性能①阴极特性和阳极特性（B）②管电压（B）③焦点（B）④辐射场的分布（B）⑤真空度（A）⑥寿命（C）2.1.3高压发生电路（1）半波整流电路（B）（2）全波整流电路（A）（3）倍压整流电路（A）（4）全波倍压恒直流电路（A）2.1.4 χ射线机的基本结构（B）2.1.5 χ射线机的主要技术条件（A）2.1.6 χ射线机的使用、维护和修理（1）χ射线机操作程序（C）（2）χ射线机的使用注意事项（C）（3）χ射线机的维护和保养（C）（4）χ射线机的常见故障（A）2.2 γ射线机2.2.1 γ射线源的主要特性参数（A）2.2.2 γ射线探伤设备的特点（B）2.2.3 γ射线探伤设备的分类与结构（A）2.2.4 γ射线探伤机的操作（B）2.2.5 γ射线探伤设备的维护和故障排除（B）2.3射线照相胶片2.3.1射线照相胶片的构造与特点（B）2.3.2感光原理及潜影的形成（A）2.3.3底片黑度（C）2.3.4射线胶片的特性（1）特性曲线（C）（2）特性参数（B）2.3.5卤化银粒度对胶片性能的影响（A）2.3.6胶片的光谱感光度（A）2.3.7工业射线胶片系统的分类（B）2.3.8胶片的使用与保管（C）2.4射线照相辅助设备器材2.4.1黑度计（光密度计）（B）2.4.2增感屏（C）2.4.3像质计（C）2.4.4其他照相辅助设备器材（C）3 射线照相灵敏度的影响因素3.1射线照相灵敏度的影响因素3.1.1 概述（A）3.1.2射线照相对比度（1）对比度公式的推导（A）（2）对比度的影响因素①影响主因对比度的因素（B）②影响胶片对比度的因素（A）3.1.3射线照相清晰度（1）几何不清晰度Ug（C）（2）固有不清晰度Ui（B）3.1.4射线照相颗粒度（B）3.2 灵敏度和缺陷检出的有关研究（1）最小可见对比度△Dmi n（A）（2）射线底片黑度与灵敏度（A）（3）几何因素对小缺陷对比度的影响（A）4 射线透照工艺4.1透照工艺条件的选择4.1.1射线源和能量的选择（1）射线源的选择（A）（2）χ射线能量的选择（B）4.1.2焦距的选择（1）焦距与射线照相灵敏度的关系（C）；（2）焦距与被检工件的几何形状及透照方式的关系（B）（3）焦距与总不清晰度的关系（A）4.1.3曝光量的选择和修正（1）曝光量的推荐值（C）（2）互易律、平方反比定律和曝光因子（C）（3）曝光量的修正计算①利用曝光因子的曝光量修正计算（C）②利用胶片特性曲线的曝光量修正计算（A）4.2透照方式的选择和一次透照长度的计算4.2.1透照方式的选择（C）4.2.2一次透照长度的计算（1）透照厚度比K值与一次透照长度的关系（C）（2）直缝透照一次长度的计算（C）（3）环缝单壁外透法一次长度的计算（C）（此要求宜针对图表法而非公式法）（4）环缝单壁内透法一次长度的计算（C）（此要求宜针对图表法而非公式法）（5）环缝双壁单影法一次长度的计算（C）（此要求宜针对图表法而非公式法）4.3曝光曲线的制作及应用4.3.1曝光曲线的构成和使用条件（C）4.3.2曝光曲线的制作（C）4.3.3曝光曲线的使用（C）4.4散射线的控制4.4.1散射线的来源和分类（B）4.4.2散射比的影响因素（A）4.4.3散射线的控制措施（1）选择合适的射线能量（B）（2）使用铅箔增感屏（B）（3）散射线的专门控制措施：背防护铅板、铅罩和光阑、厚度补偿物、滤板、修磨试件（B）4.5焊缝透照常规工艺4.5.1透照工艺的分类和内容（B）4.5.2焊缝透照专用工艺卡示例（B）4.5.3焊缝透照的基本操作（C）4.6射线透照技术和工艺研究4.6.1大厚度比试件的透照技术（B）4.6.2安放式接管管座焊缝的射线照相技术要点（B）4.6.3管子—管板角焊缝的射线照相技术要点（B）4.6.4小径薄壁管透照技术与工艺（1）透照布置（B）（2）厚度变化分析（A）（3）透照次数计算（B）（4）像质要求（B）4.6.4球罐γ射线全景曝光工艺（设备和器材选择、工艺程序、曝光时间的计算、及措施布置、注意事项、安全管理）（B）5.暗室处理技术5.1暗室基本知识5.1.1暗室布置及对工作质量的影响（B）5.1.2暗室设备器材使用知识（B）5.1.3配液注意事项（B）5.1.4胶片处理程序和操作要点（B）5.1.5胶片处理的药液配方（A）5.1.6控制使用单位的胶片处理条件的方法（B）5.2暗室处理技术5.2.1显影（1）显影液的组成及作用（B）（2）影响显影的因素（B）（3）显影的基本原理（A）5.2.2停显（1）组成及作用（B）（2）基本原理（A）5.2.3定影（1）定影液的组成及作用（B）（2）影响定影的因素（B）；（3）定影的化学知识（A）5.2.4水洗和干燥（B）5.3 自动洗片机（A）6 射线照相底片的评定6.1评片工作的基本要求6.1.1底片的质量要求（C）6.1.2环境、设备条件要求（C）6.1.3人员条件要求（C）6.1.4与评片基本要求相关的知识（A）6.2评片基本知识6.2.1管片的基本操作（B）6.2.2投影的基本概念（B）6.2.3焊接的基本知识（A）6.2.4焊接缺陷的危害性及分类（A）6.3底片影像分析6.3.1焊接缺陷影像（B）6.3.2常见伪缺陷影像及识别方法（B）6.3.3表面几何影像的识别（B）6.3.4底片影像分析要点（B）6.4焊接接头的质量等级评定6.4.1焊接接头质量分级规定评说（B）6.4.2射线照相检验的记录与报告（B）。

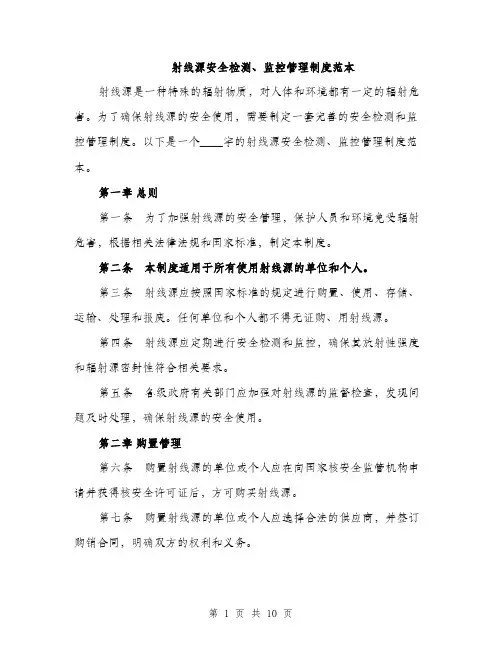

射线源安全检测、监控管理制度范本射线源是一种特殊的辐射物质，对人体和环境都有一定的辐射危害。
为了确保射线源的安全使用，需要制定一套完善的安全检测和监控管理制度。
以下是一个____字的射线源安全检测、监控管理制度范本。
第一章总则第一条为了加强射线源的安全管理，保护人员和环境免受辐射危害，根据相关法律法规和国家标准，制定本制度。
第二条本制度适用于所有使用射线源的单位和个人。
第三条射线源应按照国家标准的规定进行购置、使用、存储、运输、处理和报废。
任何单位和个人都不得无证购、用射线源。
第四条射线源应定期进行安全检测和监控，确保其放射性强度和辐射源密封性符合相关要求。
第五条各级政府有关部门应加强对射线源的监督检查，发现问题及时处理，确保射线源的安全使用。
第二章购置管理第六条购置射线源的单位或个人应在向国家核安全监管机构申请并获得核安全许可证后，方可购买射线源。
第七条购置射线源的单位或个人应选择合法的供应商，并签订购销合同，明确双方的权利和义务。
第八条购销合同应包括射线源的品种、数量、规格、价格、交付日期等内容，双方应按合同约定履行义务。
第九条射线源的运输应符合国家有关规定，保证射线源在运输过程中不会发生意外造成辐射泄漏。
第十条在运输过程中，必须采取适当的安全措施，确保射线源不会受到损坏或被盗。
第三章使用管理第十一条使用射线源的单位或个人应具备相应的资质和人员，必须经过培训并持有相关岗位的证书。
第十二条使用射线源的单位或个人应按照国家标准和规定进行相关操作，并保证操作安全。
第十三条使用射线源的单位或个人应定期检测射线源的放射性强度和辐射源密封性，确保其达到相关要求。
第十四条使用射线源的单位或个人必须建立射线安全台账，记录射线源的相关信息和使用情况。
第十五条射线源的使用单位或个人应定期进行安全演练，提高应对突发事故的能力。
第四章存储管理第十六条射线源应存放在专门的存储设施中，设施必须符合国家相关标准。
第十七条存储设施应设置有效的防护措施，防止射线源的辐射泄漏。
射线检测作业安全注意事项范本射线检测作业是一项高风险的工作，需要特别注意安全问题。
以下是一份射线检测作业安全注意事项的范本，共____字：第一章：总则第一条射线检测作业是一项特殊的工作，操作人员必须经过专门的培训和持证才能从事。
在进行射线检测作业时，必须始终以安全为首要原则，切实保障工作人员和他人的生命财产安全，严禁违章操作和投机行为。
第二条射线检测操作人员应遵守国家和地方法律法规以及相关行业标准和规定，严格执行安全操作规程，进行必要的安全评估和风险控制，确保作业过程中的安全。
第三条射线检测作业涉及到全社会的安全和群众的利益，应当充分考虑公众利益，避免对环境造成污染和对人体健康造成伤害。
第二章：人员管理第四条从事射线检测作业的操作人员必须保持健康的身体状况，禁止患有精神疾病、心脏病、高血压等严重疾病的人员从事此项工作。
第五条射线检测作业必须配备经过专门培训和具有相关资质证书的操作人员，严禁未经培训和持证的人员进行射线检测作业。
第六条射线检测作业必须配备足够数量的人员，以确保作业过程中的安全。
作业人员应根据工作任务和风险评估的结果，严格控制作业范围和作业时间，避免超负荷作业。
第七条射线检测作业过程中，操作人员应互相配合、密切沟通，确保作业过程中的安全，避免人员因不确定操作而发生事故。
第三章：装备安全第八条射线检测作业必须使用符合国家和地方标准的射线设备和防护设备，确保设备的稳定性和可靠性。
设备必须经过定期的检测和维修保养，确保其性能符合要求。
第九条射线设备必须配备安全防护措施，包括辐射屏蔽、告警器和紧急停机装置等。
在射线设备操作区域必须设置明显的警示标识，提醒人员注意辐射的危害。
第十条操作人员必须穿戴符合要求的防护服和防护用品，包括防护眼镜、防护手套、防护鞋等，并按照要求定期更换和检验。
严禁在无防护措施的情况下进行射线检测作业。
第四章：作业环境第十一条射线检测作业场所必须符合国家和地方相关法律法规的要求，并经过专业检测机构的评估和验收。
射线检测智慧树知到课后章节答案2023年下南昌航空大学南昌航空大学绪论单元测试1.无损检测五大常规方法常用（）能量进行无损检测。
A:化学能量 B:意识能量 C:生物能量 D:物理能量答案:物理能量2.在役飞机起落架轮毂常采用（）方法检测表面缺陷。
A:MT B:UT C:ET D:RT答案:ET3.金属材料的力学性能与（）关系最小。
A:化学成分 B:组织结构 C:金属色泽 D:成形方式答案:金属色泽4.阴极射线管产生X射线中，对射线产生的强度影响最少的是（）A:阴极灯丝温度 B:加速电压 C:阳极靶材料 D:射线管管壁材料答案:射线管管壁材料5.居里夫人因分离金属镭而获得诺贝尔（）A:物理学奖 B:化学奖 C:和平奖 D:生物学奖答案:化学奖6.世界上最早成立的无损检测学会（）A:ASNT B:ECNDT C:CSNT D:JSNT答案:ASNT7.中国在（）研制的第一台X射线机A:1968年 B:1964年 C:1958年 D:196年答案:1964年8.医院头部CT检测在无损检测五大常规方法中归类为（）A:UT B:MT C:ET D:RT答案:RT9.医院肝腹部B超检测在无损检测五大常规方法中归类为（）A:MT B:RT C:UT D:ET答案:UT10.下列不是射线检测课程培养目标（）A:国际通用无损检测高级人员 B:解决复杂工程问题能力 C:团队合作和理解沟通能力 D:解决复杂社交场合酒精滋润的能力答案:解决复杂社交场合酒精滋润的能力第一章测试1.原子核式结构模型的提出是根据粒子散射实验中（）A:粒子只偏2～3° B:以大角散射为主也存在小角散射 C:以小角散射为主也存在大角散射 D:绝大多数粒子散射角接近180答案:以小角散射为主也存在大角散射2.欲使处于基态的氢原子发出Hα线，则至少需提供多少能量（eV）? （）A:12.09 B:10.2 C:3.4 D:13.6答案:12.093.对于每个主壳层n，它最多可以容纳的电子数为（）A:2n B:n2 C:n D:2n2答案:2n24.原子核外轨道精细结构主要是有（）引起的。
