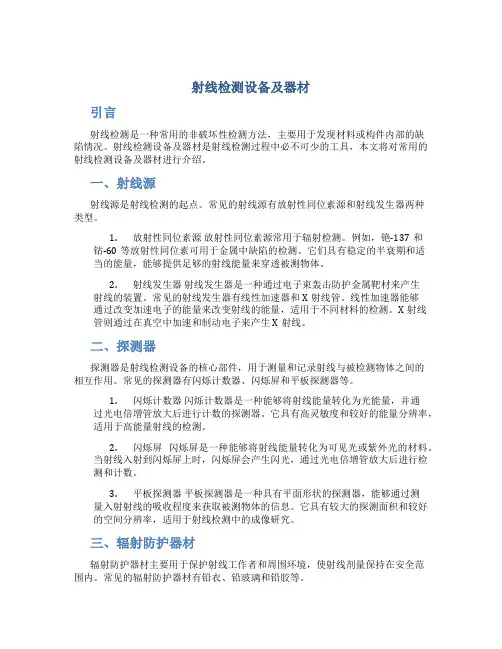

射线检测设备及器材引言射线检测是一种常用的非破坏性检测方法，主要用于发现材料或构件内部的缺陷情况。
射线检测设备及器材是射线检测过程中必不可少的工具，本文将对常用的射线检测设备及器材进行介绍。
一、射线源射线源是射线检测的起点。
常见的射线源有放射性同位素源和射线发生器两种类型。
1.放射性同位素源放射性同位素源常用于辐射检测。
例如，铯-137和钴-60等放射性同位素可用于金属中缺陷的检测。
它们具有稳定的半衰期和适当的能量，能够提供足够的射线能量来穿透被测物体。
2.射线发生器射线发生器是一种通过电子束轰击防护金属靶材来产生射线的装置。
常见的射线发生器有线性加速器和X射线管。
线性加速器能够通过改变加速电子的能量来改变射线的能量，适用于不同材料的检测。
X射线管则通过在真空中加速和制动电子来产生X射线。
二、探测器探测器是射线检测设备的核心部件，用于测量和记录射线与被检测物体之间的相互作用。
常见的探测器有闪烁计数器、闪烁屏和平板探测器等。
1.闪烁计数器闪烁计数器是一种能够将射线能量转化为光能量，并通过光电倍增管放大后进行计数的探测器。
它具有高灵敏度和较好的能量分辨率，适用于高能量射线的检测。
2.闪烁屏闪烁屏是一种能够将射线能量转化为可见光或紫外光的材料。
当射线入射到闪烁屏上时，闪烁屏会产生闪光，通过光电倍增管放大后进行检测和计数。
3.平板探测器平板探测器是一种具有平面形状的探测器，能够通过测量入射射线的吸收程度来获取被测物体的信息。
它具有较大的探测面积和较好的空间分辨率，适用于射线检测中的成像研究。
三、辐射防护器材辐射防护器材主要用于保护射线工作者和周围环境，使射线剂量保持在安全范围内。
常见的辐射防护器材有铅衣、铅玻璃和铅胶等。
1.铅衣铅衣是一种常用的辐射防护器材，由铅重复层叠而成。
它能够有效吸收射线，减少射线剂量。
铅衣可用于射线工作者的个人防护。
2.铅玻璃铅玻璃是一种透明的玻璃材料，其中含有适量的铅。
它能够通过减少射线透射量来防护射线的辐射。
承压设备无损检测–射线检测1. 引言承压设备是工业生产中常见的重要设备，对于设备的安全性和可靠性有着重要的影响。
为了确保承压设备在使用过程中不会出现泄漏或失效等安全隐患，需要对其进行定期的无损检测。
射线检测作为常见的无损检测方法之一，在承压设备的安全检测中起到了重要的作用。
2. 射线检测原理射线检测是利用射线在物质中的穿透性进行缺陷探测的一种无损检测技术。
常用的射线检测方法包括X射线和伽马射线检测。
X射线是指电磁波谱中波长范围在0.01至10纳米之间的射线，而伽马射线是指波长范围在0.01纳米以下的射线。
射线检测主要基于射线在物质中的能量吸收特性。
当射线经过物质时，其能量会被物质吸收，吸收程度与物质的密度和厚度有关。
当射线遇到缺陷时，例如裂纹、气孔或杂质等，物质的密度和厚度会发生变化，导致射线的能量被吸收的程度不同。
通过测量射线的吸收量，可以推断出可能存在的缺陷情况。
3. 射线检测设备射线检测常用的设备包括射线发生器、探测器和显像设备。
•射线发生器：射线发生器是产生射线的装置。
常见的射线发生器包括X射线管和放射性同位素。
•探测器：探测器用于测量射线的吸收量。
常见的探测器包括电离室和闪烁体探测器。
•显像设备：显像设备用于显示射线经过物体后的影像。
常见的显像设备包括摄像机和显示器。
4. 射线检测步骤射线检测通常包括以下步骤：步骤一：制定检测计划在进行射线检测前，需要制定检测计划，明确检测的目的、范围和方法。
步骤二：准备工作射线检测需要一定的准备工作。
首先，需要选择合适的射线发生器和探测器，并进行检测设备的校准。
其次，需要准备合适的射线防护措施，确保检测人员的安全。
步骤三：进行检测在进行射线检测时，需要将射线发生器和探测器放置在合适的位置和角度。
射线会穿过被检测物体，探测器会测量射线的吸收量，并将数据传输给显像设备进行图像重建。
步骤四：数据分析和判读检测完成后，需要对获得的图像进行数据分析和判读。
通常，可以通过对比图像和参考缺陷图像，判断是否存在缺陷，并对缺陷进行分类和定量分析。
5⼤⽆损检测技术之射线检测，射线检测原理、设备介绍是5⼤⽆损检测技术中的⼀种，通常聊到射线检测，⼤家⾃然会联想到医院的射线检测设备。
其实，它们便是应⽤了技术的产品。
为增进⼤家对射线检测的认识，本⽂将对射线检测、射线检测原理以及射线检测设备予以介绍。
如果你对检测、射线检测技术具有兴趣，不妨继续往下阅读哦。
⼀、射线检测射线检验通常简称为：RT，是⽆损检测⽅法的⼀种。
当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。
这样，采⽤⼀定的检测器(例如，射线照相中采⽤胶⽚)检测透射射线强度，就可以判断物体内部的缺陷和物质分布等，从⽽完成对被检测对象的检验。
射线检验常⽤的⽅法有X射线检验、γ射线检验、⾼能射线检验和中⼦射线检验。
对于常⽤的⼯业射线检验来说，⼀般使⽤的是X射线检验和γ射线检验。
⼆、射线检验原理X和γ射线的波长短,能够穿过⼀定厚度的物质，并且在穿透的过程中与物质中的原⼦发⽣相互作⽤。
这种相互作⽤引起辐射强度的衰减，衰减的程度⼜同受检材料的厚度、密度和化学成分有关。
因此，当材料内部存在某种缺陷⽽使其局部的有效厚度、密度和化学成分改变时，就会在缺陷处和周围区域之间引起射线强度衰减的差异。
如果⽤适当介质将这种差异记录或显⽰出来，就可据以评价受检材料的内部质量。
X射线检验和γ射线检验,基本原理和检验⽅法⽆原则区别,不同的只是源的获得⽅式。
X射线源是由各种、电⼦感应加速器和直线加速器构成的从低能(⼏千电⼦伏)到⾼能(⼏⼗兆电⼦伏)的系列，可以检查厚⾄ 600mm的钢材。
γ射线是放射性同位素在衰变过程中辐射出来的。

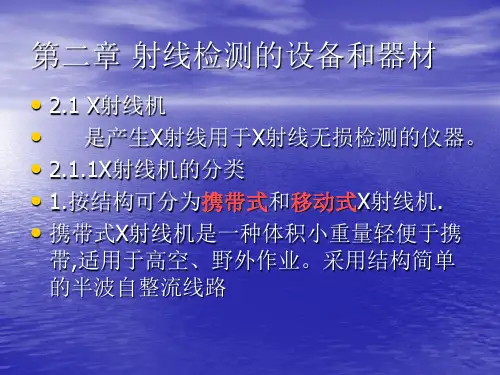

三、射线检测设备(⼀)X射线机⼯业射线照相探伤中使⽤的低能X射线机，简单地说是由四部分组成：射线发⽣器(X射线管)、⾼压发⽣器、冷却系统、控制系统。
当各部分独⽴时，⾼压发⽣器与射线发⽣器之间应采⽤⾼压电缆连接。
按照的结构，X射线机通常分为三类，便携式X射线机、移动式X射线机、固定式X射线机。

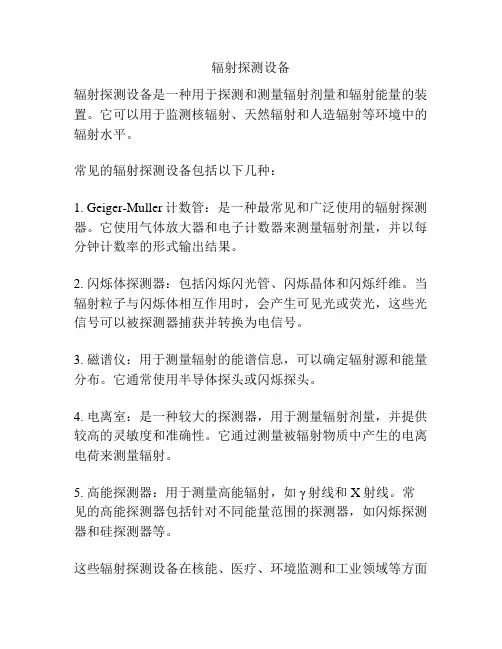

辐射探测设备
辐射探测设备是一种用于探测和测量辐射剂量和辐射能量的装置。
它可以用于监测核辐射、天然辐射和人造辐射等环境中的辐射水平。
常见的辐射探测设备包括以下几种：
1. Geiger-Muller计数管：是一种最常见和广泛使用的辐射探测器。
它使用气体放大器和电子计数器来测量辐射剂量，并以每分钟计数率的形式输出结果。
2. 闪烁体探测器：包括闪烁闪光管、闪烁晶体和闪烁纤维。
当辐射粒子与闪烁体相互作用时，会产生可见光或荧光，这些光信号可以被探测器捕获并转换为电信号。
3. 磁谱仪：用于测量辐射的能谱信息，可以确定辐射源和能量分布。
它通常使用半导体探头或闪烁探头。
4. 电离室：是一种较大的探测器，用于测量辐射剂量，并提供较高的灵敏度和准确性。
它通过测量被辐射物质中产生的电离电荷来测量辐射。
5. 高能探测器：用于测量高能辐射，如γ射线和X射线。
常见的高能探测器包括针对不同能量范围的探测器，如闪烁探测器和硅探测器等。
这些辐射探测设备在核能、医疗、环境监测和工业领域等方面
具有重要的应用，可帮助人们了解和控制辐射风险，保护人类和环境的安全。

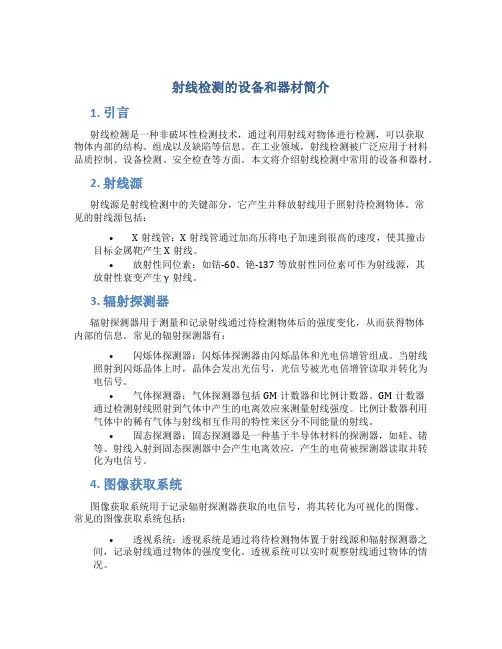

射线检测的设备和器材简介1. 引言射线检测是一种非破坏性检测技术，通过利用射线对物体进行检测，可以获取物体内部的结构、组成以及缺陷等信息。
在工业领域，射线检测被广泛应用于材料品质控制、设备检测、安全检查等方面。
本文将介绍射线检测中常用的设备和器材。
2. 射线源射线源是射线检测中的关键部分，它产生并释放射线用于照射待检测物体。
常见的射线源包括：•X射线管：X射线管通过加高压将电子加速到很高的速度，使其撞击目标金属靶产生X射线。
•放射性同位素：如钴-60、铯-137等放射性同位素可作为射线源，其放射性衰变产生γ射线。
3. 辐射探测器辐射探测器用于测量和记录射线通过待检测物体后的强度变化，从而获得物体内部的信息。
常见的辐射探测器有：•闪烁体探测器：闪烁体探测器由闪烁晶体和光电倍增管组成。
当射线照射到闪烁晶体上时，晶体会发出光信号，光信号被光电倍增管读取并转化为电信号。
•气体探测器：气体探测器包括GM计数器和比例计数器。
GM计数器通过检测射线照射到气体中产生的电离效应来测量射线强度。
比例计数器利用气体中的稀有气体与射线相互作用的特性来区分不同能量的射线。
•固态探测器：固态探测器是一种基于半导体材料的探测器，如硅、锗等。
射线入射到固态探测器中会产生电离效应，产生的电荷被探测器读取并转化为电信号。
4. 图像获取系统图像获取系统用于记录辐射探测器获取的电信号，将其转化为可视化的图像。
常见的图像获取系统包括：•透视系统：透视系统是通过将待检测物体置于射线源和辐射探测器之间，记录射线通过物体的强度变化。
透视系统可以实时观察射线通过物体的情况。
•平板探测器：平板探测器是一种将辐射探测器与数字成像技术相结合的系统。
辐射探测器将获取的电信号转化为数字信号，通过图像处理算法得到高分辨率的二维图像。
5. 数据分析与处理数据分析与处理是射线检测的关键一步，它将图像获取系统获得的数据进行处理和分析，提取出待检测物体的内部结构和缺陷信息。

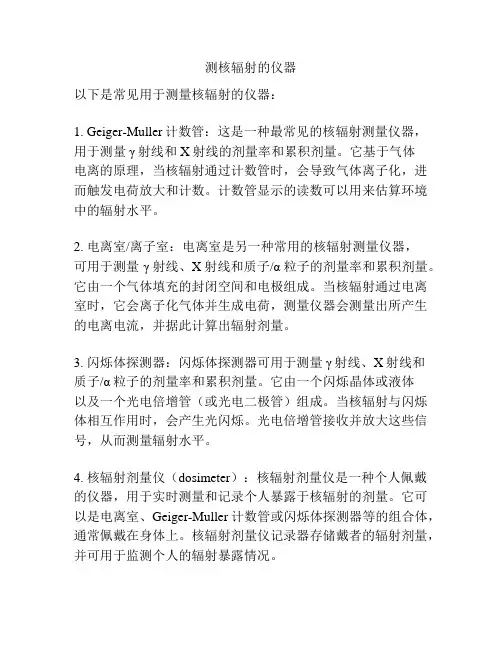

测核辐射的仪器
以下是常见用于测量核辐射的仪器：
1. Geiger-Muller计数管：这是一种最常见的核辐射测量仪器，用于测量γ射线和X射线的剂量率和累积剂量。
它基于气体
电离的原理，当核辐射通过计数管时，会导致气体离子化，进而触发电荷放大和计数。
计数管显示的读数可以用来估算环境中的辐射水平。
2. 电离室/离子室：电离室是另一种常用的核辐射测量仪器，
可用于测量γ射线、X射线和质子/α粒子的剂量率和累积剂量。
它由一个气体填充的封闭空间和电极组成。
当核辐射通过电离室时，它会离子化气体并生成电荷，测量仪器会测量出所产生的电离电流，并据此计算出辐射剂量。
3. 闪烁体探测器：闪烁体探测器可用于测量γ射线、X射线和
质子/α粒子的剂量率和累积剂量。
它由一个闪烁晶体或液体
以及一个光电倍增管（或光电二极管）组成。
当核辐射与闪烁体相互作用时，会产生光闪烁。
光电倍增管接收并放大这些信号，从而测量辐射水平。
4. 核辐射剂量仪（dosimeter）：核辐射剂量仪是一种个人佩戴的仪器，用于实时测量和记录个人暴露于核辐射的剂量。
它可以是电离室、Geiger-Muller计数管或闪烁体探测器等的组合体，通常佩戴在身体上。
核辐射剂量仪记录器存储戴者的辐射剂量，并可用于监测个人的辐射暴露情况。
这些仪器在核电厂、医疗机构、核辐射研究实验室以及核事故应急响应中得到广泛应用，有助于监测和保护人们免受核辐射的伤害。

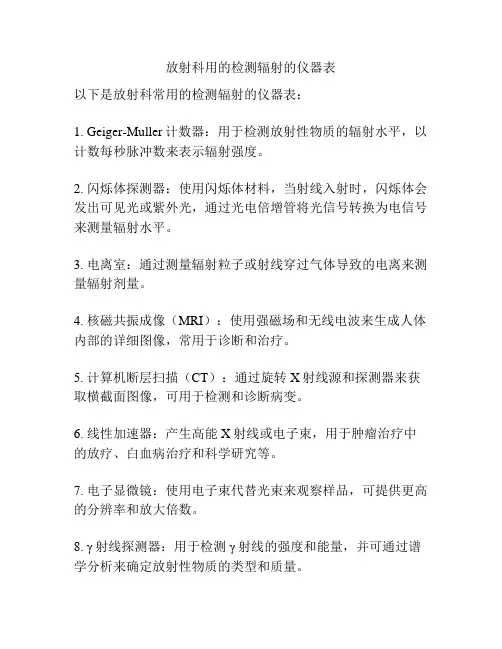

放射科用的检测辐射的仪器表
以下是放射科常用的检测辐射的仪器表：
1. Geiger-Muller计数器：用于检测放射性物质的辐射水平，以计数每秒脉冲数来表示辐射强度。
2. 闪烁体探测器：使用闪烁体材料，当射线入射时，闪烁体会发出可见光或紫外光，通过光电倍增管将光信号转换为电信号来测量辐射水平。
3. 电离室：通过测量辐射粒子或射线穿过气体导致的电离来测量辐射剂量。
4. 核磁共振成像（MRI）：使用强磁场和无线电波来生成人体内部的详细图像，常用于诊断和治疗。
5. 计算机断层扫描（CT）：通过旋转X射线源和探测器来获取横截面图像，可用于检测和诊断病变。
6. 线性加速器：产生高能X射线或电子束，用于肿瘤治疗中的放疗、白血病治疗和科学研究等。
7. 电子显微镜：使用电子束代替光束来观察样品，可提供更高的分辨率和放大倍数。
8. γ射线探测器：用于检测γ射线的强度和能量，并可通过谱学分析来确定放射性物质的类型和质量。
以上仪器表列举了一些常用的放射科检测辐射的仪器，不同的仪器适用于不同的目的和应用领域。
一、放射科设备1.1X射线机X射线机是放射科最常用的设备之一，其主要用于医学影像学诊断和治疗。
X射线机能够产生高能量的X射线，通过对人体进行透射而生成影像，用于检查骨骼、器官和软组织等内部结构。
X射线机分为传统的胶片X射线机和数字X射线机两种类型，具有成像清晰、操作简便、成本低廉等优点。
1.2CT扫描仪CT扫描仪是一种通过X射线对人体进行断层扫描、成像和重建的影像学检查设备。
其优点是成像速度快、分辨率高、可以进行多平面重建等，因此在临床上广泛应用于疾病的早期筛查、诊断和治疗方案的制定。
1.3核磁共振设备核磁共振设备是利用核磁共振现象对人体进行成像和诊断的高端影像学设备。
其优点是无辐射、对软组织成像效果好等，但是设备造价高、维护保养费用昂贵。
1.4超声诊断设备超声诊断设备是一种利用高频声波对人体进行成像和诊断的医疗设备。
其优点是无辐射、操作简便、价格低廉等，广泛应用于妇产科、心血管科、泌尿科等临床领域。
二、放射科耗材2.1造影剂造影剂是一种用于提高X射线对人体组织的对比度，从而更清晰地显示出血管、器官和组织结构的药物。
造影剂主要分为静脉注射造影剂和口服造影剂两种类型。
2.2导管导管是一种用于放射介入治疗和检查的医疗器械，主要用于放射介入手术、血管内治疗等领域。
2.3敷料放射科常用的敷料主要是用于护理穿刺部位的伤口，防止感染和出血。
2.4辐射防护用品辐射防护用品主要包括护士服、护目镜、护手套等，用于保护医护人员在接触放射线时不受到辐射的危害。
三、信息防护与安全3.1患者信息保护放射科在进行影像学检查时，应当严格保护患者的隐私，防止患者的个人信息被泄露。
3.2设备安全维护放射科设备的安全维护工作包括定期维护保养、设备运行记录、设备故障处理等方面，以确保设备的安全稳定运行。
3.3辐射防护医护人员在接触放射线时应当严格按照防护标准使用辐射防护用品，减少辐射对人体的伤害。
3.4信息安全管理放射科应当建立健全的信息安全管理制度，保护医疗影像数据不受到篡改、泄露等危害。
