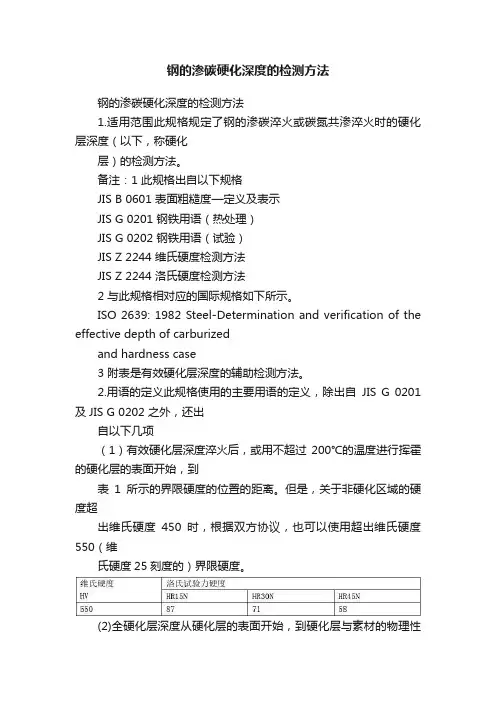

钢的渗碳硬化深度的检测方法钢的渗碳硬化深度的检测方法1.适用范围此规格规定了钢的渗碳淬火或碳氮共渗淬火时的硬化层深度（以下，称硬化层）的检测方法。
备注：1 此规格出自以下规格JIS B 0601 表面粗糙度—定义及表示JIS G 0201 钢铁用语（热处理）JIS G 0202 钢铁用语（试验）JIS Z 2244 维氏硬度检测方法JIS Z 2244 洛氏硬度检测方法2 与此规格相对应的国际规格如下所示。
ISO 2639: 1982 Steel-Determination and verification of the effective depth of carburizedand hardness case3 附表是有效硬化层深度的辅助检测方法。
2.用语的定义此规格使用的主要用语的定义，除出自JIS G 0201 及JIS G 0202 之外，还出自以下几项（1）有效硬化层深度淬火后，或用不超过200℃的温度进行挥霍的硬化层的表面开始，到表1所示的界限硬度的位置的距离。
但是，关于非硬化区域的硬度超出维氏硬度450时，根据双方协议，也可以使用超出维氏硬度550（维氏硬度25刻度的）界限硬度。
(2)全硬化层深度从硬化层的表面开始，到硬化层与素材的物理性质或是化学性质几乎没有差异时的位置的距离。
备注：这里所说的物理性质用硬度，化学性质用宏观组织来判定。
（3）硬度推移曲线从硬化层表面开始的，表示垂直距离和硬度之间关系的曲线。

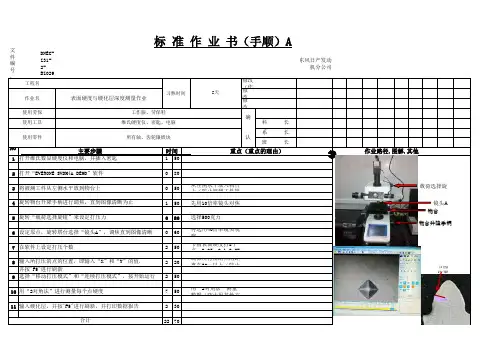

3.测定方法的种类3.1硬度试验测定方法对试验块的断面通过硬度检测来测定硬化层深度的方法。
3.2宏观组织试验测定方法吧试验块的断面腐蚀后，在低倍率的放大镜下进行观察，测定硬化层深度的检测方法。
备注：硬化层深度的检测方法，一般使用硬度试验的测定方法，要是简单一点的话，就用宏观组织试验测定方法。
4.试验品试验品原则上使用产品本身。
但是，不得已时也可以使用与产品同种条件下的同一钢种的钢材。
钢件表面淬火硬化层深度的测定1 范围本文件规定了钢制零件表面淬火硬化层深度及表面淬火全硬化层深度的含义及其测定方法。
本文件适用于感应淬火、火焰淬火、激光淬火、电子束淬火等表面淬火的零件。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7232 金属热处理 术语GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法GB/T 4340.2 金属材料 维氏硬度试验 第2部分：硬度计的检验与校准GB/T 18449.1 金属材料 努氏硬度试验 第1部分：试验方法GB/T 18449.2 金属材料 努氏硬度试验 第2部分：硬度计的检验与校准3 术语和定义GB/T 7232界定的以及下列术语和定义适用于本文件。
表面淬火硬化层深度 surface hardening depth（SHD）从工件表面到规定界限硬度处的垂直距离。
注：界限硬度=A×技术要求的最低表面硬度(HV)，通常A=0.8。
表面淬火总硬化层深度 total thickness of surface hardening depth（THD）从表面至与基体具有相同硬度的分界处的距离。
注：常用金相法测定表面淬火总硬化层深度，即从表面至与基体组织没有可见变化的分界处的距离。
4 符号及涵义本文件中使用的符号和缩写及代表的涵义列于表1。
表1 符号、缩写及涵义符号/缩写 单位 涵义d i mm从工件表面到每个硬度压痕中心的距离Δd mm两相邻压痕中心的距离SHD mm表面淬火硬化层深度THD mm表面淬火总硬化层深度H limit HV界限硬度5 测定原理根据垂直于工件表面的横截面上硬度梯度曲线来确定硬化层深度。
用图解法从硬度与距表面距离的分布曲线上得出硬化层深度。
表面淬火总硬化层深度采用硬度法（检测硬度变化）或用金相法（观察组织变化）测定。
